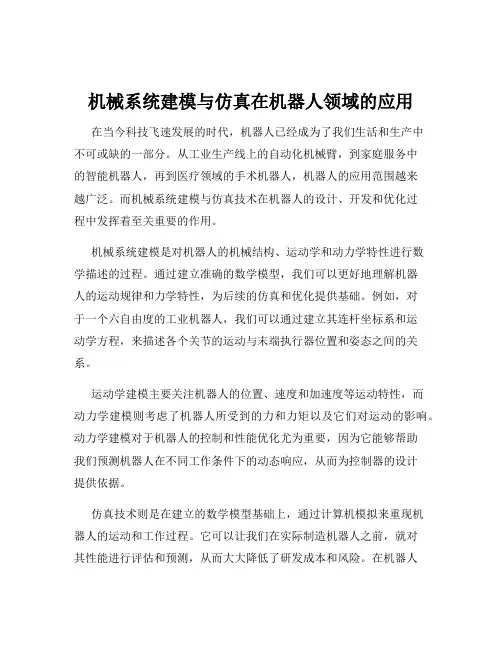

机械系统建模与仿真在机器人领域的应用
机械系统建模与仿真在机器人领域的应用在当今科技飞速发展的时代，机器人已经成为了我们生活和生产中不可或缺的一部分。
从工业生产线上的自动化机械臂，到家庭服务中的智能机器人，再到医疗领域的手术机器人，机器人的应用范围越来越广泛。
而机械系统建模与仿真技术在机器人的设计、开发和优化过程中发挥着至关重要的作用。
机械系统建模是对机器人的机械结构、运动学和动力学特性进行数学描述的过程。
通过建立准确的数学模型，我们可以更好地理解机器人的运动规律和力学特性，为后续的仿真和优化提供基础。
例如，对于一个六自由度的工业机器人，我们可以通过建立其连杆坐标系和运动学方程，来描述各个关节的运动与末端执行器位置和姿态之间的关系。
运动学建模主要关注机器人的位置、速度和加速度等运动特性，而动力学建模则考虑了机器人所受到的力和力矩以及它们对运动的影响。
动力学建模对于机器人的控制和性能优化尤为重要，因为它能够帮助我们预测机器人在不同工作条件下的动态响应，从而为控制器的设计提供依据。
仿真技术则是在建立的数学模型基础上，通过计算机模拟来重现机器人的运动和工作过程。
它可以让我们在实际制造机器人之前，就对其性能进行评估和预测，从而大大降低了研发成本和风险。
在机器人领域，常见的仿真软件有 MATLAB/Simulink、ADAMS、SolidWorks 等。
在机器人的设计阶段，建模与仿真可以帮助我们选择合适的结构参数和驱动方式。
比如，通过仿真不同结构尺寸和材料的机器人模型，我们可以比较它们的运动范围、承载能力和精度等性能指标，从而确定最优的设计方案。
同时，还可以对机器人的驱动系统进行仿真，选择合适的电机类型、功率和减速器参数，以满足机器人的动力需求和运动要求。
在控制算法的开发中，建模与仿真也是不可或缺的工具。
我们可以在仿真环境中对各种控制算法进行测试和优化，观察机器人在不同控制策略下的运动轨迹和响应速度，从而找到最适合的控制方法。
例如，对于一个需要进行轨迹跟踪的机器人，我们可以通过仿真比较 PID 控制、模糊控制和自适应控制等算法的效果，选择能够实现高精度轨迹跟踪的控制策略。
机械工程中的复杂系统建模与仿真
机械工程中的复杂系统建模与仿真导言：机械工程是一门应用科学，它研究物体的运动、力学和能量转化等问题。
在机械系统中，我们常常需要对复杂的系统进行建模与仿真，以便更好地理解和控制系统的行为。
本文将从机械工程的角度出发，探讨复杂系统建模与仿真的方法和应用。
一、复杂系统的定义与特征在机械工程中，我们常常面对各种复杂系统。
复杂系统是由多个相互作用的组成部分组成的系统，它们之间的关系错综复杂，难以准确描述。
典型的机械工程复杂系统包括机械装配线、机械加工工艺以及机械自动化等。
复杂系统具有以下几个特征：1. 非线性性：复杂系统的行为往往不是线性的，它们的输出与输入之间存在非线性关系。
2. 高度耦合性：复杂系统中的不同组成部分之间相互依赖，彼此之间的关系相互影响。
3. 动态性：复杂系统的状态随时间而变化，它们的行为是动态的。
4. 不确定性：复杂系统中存在多种不确定因素，如参数变化、外部干扰等。
二、复杂系统建模的方法为了更好地理解和分析复杂系统的行为，我们需要对其进行建模。
在机械工程中，有多种建模方法可以应用于复杂系统。
1. 数学建模法：数学建模法是一种定量的建模方法，可以通过数学方程来描述系统的行为。
例如，我们可以使用微分方程来描述系统的动力学行为，使用代数方程来描述系统的静态行为。
数学建模法可以提供精确的系统行为预测，但对系统行为的理解要求较高，并且对模型的参数辨识和求解也具有较高的要求。
2. 物理建模法：物理建模法是一种基于物理规律的建模方法，它通过建立系统的物理模型来描述系统的行为。
物理建模法可以提供对系统行为的直观理解，并且对模型的参数辨识和求解的要求相对较低。
例如，在机械工程中，我们常常使用质点、弹簧、阻尼器等基本物理元件来建立机械系统的物理模型。
3. 系统辨识法：系统辨识法是一种通过实验数据来推断系统行为的建模方法。
它通过对系统的输入和输出数据进行统计和分析，建立系统的数学模型。
系统辨识法可以不依赖于系统的具体物理模型，适用于各种类型的复杂系统。
机械系统控制问题的数学建模及仿真分析
机械系统控制问题的数学建模及仿真分析在工程领域中，机械系统的控制问题一直是一个重要的研究方向。
为了实现机械系统的高效运行和精确控制，数学建模和仿真分析是不可或缺的工具。
本文将介绍机械系统控制问题的数学建模方法，以及通过仿真分析来评估和优化控制策略的过程。
一、机械系统的数学建模1.1 动力学模型机械系统通常由质点、刚体和弹簧等组成。
为了描述其运动状态，可以根据牛顿定律建立动力学方程。
例如，对于质点，其动力学方程可以表示为：\[m\frac{{d^2x}}{{dt^2}}=F\]式中，m表示质点的质量，\(x\)表示质点的位移，\(F\)表示作用在质点上的合外力。
对于刚体，可以利用转动惯量和角动量原理建立动力学方程。
1.2 控制系统模型机械系统的控制往往包括输入、输出和控制器。
输入可以是力、力矩或电压等信号，输出可以是位移、角度或速度等物理量，控制器通常通过比例、积分和微分等操作来调整输出。
为了描述控制系统的动态特性，可以建立控制系统模型。
常见的控制系统模型包括传递函数、状态空间模型和时序图。
二、机械系统仿真分析在得到机械系统的数学模型之后，可以利用仿真软件进行系统行为的分析。
仿真分析可以帮助我们预测系统的响应、优化控制策略以及评估系统性能。
2.1 仿真软件目前市场上有许多专业的仿真软件可以用于机械系统的仿真分析，如MATLAB、Simulink、ADAMS等。
这些软件提供了丰富的库和工具箱，可以方便地进行系统建模和仿真操作。
2.2 系统响应分析仿真分析可以模拟机械系统在不同输入条件下的响应情况。
通过改变输入信号的幅值、频率和相位等参数，可以观察到系统的频率响应、阻尼比等特性。
这有助于我们了解系统的动态特性，并调整控制策略以满足要求。
2.3 控制策略优化仿真分析还可以通过比较不同控制策略的性能来优化系统的控制方案。
通过引入不同的控制器参数或算法，可以评估系统的稳定性、响应时间和控制精度等指标。
优化控制策略可以使机械系统更加稳定可靠，提高工作效率。
机械控制系统的建模与仿真
机械控制系统的建模与仿真1.引言机械控制系统的建模和仿真是现代工程领域中的重要研究内容之一。
通过建立数学模型和进行仿真分析，可以帮助我们更好地理解和优化机械控制系统的性能。
2.机械控制系统的基本原理机械控制系统通常由传感器、控制器、执行器和反馈回路组成。
传感器用于感知环境中的参数，控制器根据传感器提供的反馈信息进行决策，执行器执行控制指令，而反馈回路则用于监测执行器的输出，并将信息反馈给控制器，形成闭环控制。
3.建立机械控制系统的数学模型建立机械控制系统的数学模型是进行仿真分析的关键步骤。
常用的建模方法包括物理建模、数学建模和系统辨识等。
3.1物理建模物理建模是根据系统的物理特性和运动原理建立数学模型的方法。
以机械振动系统为例，可以使用牛顿第二定律和杆件挠曲理论等基本原理，建立其运动方程。
通过对运动方程进行求解，可以得到系统的响应和频率特性等信息。
3.2数学建模数学建模是根据信号与系统理论和数学工具，将机械控制系统抽象为数学模型的过程。
例如，可以使用传递函数描述控制系统的输入输出关系，利用状态空间模型分析系统的稳定性和响应特性。
3.3系统辨识系统辨识是一种通过实验数据分析系统动态特性并确定系统数学模型的方法。
利用现代系统辨识理论和算法，可以从实测数据中提取系统的参数和结构信息，进而建立准确的数学模型。
4.基于数学模型进行仿真分析建立了机械控制系统的数学模型之后，我们可以利用仿真工具进行仿真分析。
仿真分析可以帮助我们理解系统的工作原理、预测系统的性能以及进行系统优化。
4.1仿真平台与工具目前，有许多专门用于建模和仿真分析的软件平台和工具可供选择。
例如，MATLAB/Simulink是一套被广泛应用于系统建模和仿真的工具，提供了丰富的建模组件和仿真功能；ADAMS是一款用于多体动力学仿真的商业软件，适用于机械系统的多体建模和仿真。
4.2仿真分析的应用通过仿真分析，我们可以评估机械控制系统的性能指标，如响应时间、稳态误差以及抗干扰能力等。
机械系统的建模与仿真研究
机械系统的建模与仿真研究在现代工程领域中，机械系统的建模与仿真研究作为一种重要的方法论，被广泛应用于各个领域，包括机械工程、自动化、航空航天等。
机械系统的建模与仿真研究通过建立系统的数学模型，利用计算机技术进行仿真分析，可以辅助工程师们了解和预测系统的动力学行为，优化设计方案，提高系统性能，并降低实验成本。
本文将围绕机械系统的建模方法和仿真研究的应用领域进行论述。
一、建模方法机械系统的建模是模拟、描述和预测机械系统运行行为的过程。
建模的关键在于准确地描述系统的结构和动力学特性。
常用的建模方法包括质点法、刚体法、有限元法等。
质点法是一种简化的建模方法，将机械系统中的实际物体当作质点处理，忽略其尺寸和形状，仅考虑质量和位置信息。
这种方法适用于分析质点受力和运动的场景，例如弹簧振子和重力摆等。
刚体法是一种更为复杂的建模方法，将机械系统中的实际物体当作刚体处理，考虑其形状和尺寸，但忽略其变形。
刚体的运动可以用欧拉角或四元数等方式描述。
刚体法适用于分析刚性连接和运动的场景，例如机械臂和机械车等。
有限元法是一种广泛应用于工程领域的建模方法，它将实际物体离散成多个小单元，利用微分方程或矩阵方程描述每个小单元的运动，并通过组装这些方程求解整个系统的运动。
有限元法可以用于分析复杂结构的应力、振动和热传导等问题，例如汽车车身和建筑物的结构强度优化。
二、仿真研究的应用领域机械系统的仿真研究在许多领域都有广泛的应用。
以下将介绍几个典型的应用领域，包括机械工程、自动化和航空航天等。
在机械工程领域，仿真研究可以用于优化机械设备的设计和制造。
例如，在汽车制造中，可以使用仿真软件对零部件的运动学和动力学进行模拟，以评估其性能和可靠性。
在船舶工程中，可以通过仿真研究系统的稳定性和航行性能。
这些仿真研究可以帮助工程师们设计更高效、更安全的机械系统。
在自动化领域，仿真研究可以用于控制系统的设计和优化。
例如，在工业机器人领域，可以利用仿真软件对机器人的运动轨迹和物料搬运进行仿真分析，以提高生产效率和质量。
机械设计基础中的机械系统建模与仿真
机械设计基础中的机械系统建模与仿真机械系统建模与仿真在机械设计的过程中起着关键的作用。
通过建立适当的数学模型和使用仿真工具，我们可以评估机械系统的性能、优化设计方案，并预测其在实际运行中的表现。
本文将介绍机械系统建模与仿真的基本概念和方法，并探讨其在机械设计中的应用。
一、机械系统建模机械系统建模是指将机械系统的几何、结构、运动等特征以数学形式表达出来，从而能够对其进行分析和仿真。
机械系统建模的关键是确定合适的数学模型，可以采用多种方法进行建模，例如基于物理原理的方程建模、基于统计学的概率模型等。
在建立机械系统的数学模型时，需要考虑系统的结构、参数和约束条件等因素。
结构包括机械元件的连接方式、布局等信息；参数指的是机械元件的物理特性，如质量、弹性系数等；约束条件是指机械系统在运动过程中受到的限制，如刚体运动时的约束、连杆机构的几何条件等。
通过准确地描述这些因素，可以建立起机械系统的数学模型。
二、机械系统仿真机械系统仿真是指利用计算机程序对机械系统进行模拟和分析。
仿真可以帮助我们在设计阶段预测系统的性能，从而在实际制造之前做出优化和调整。
常用的机械系统仿真软件有ANSYS、Pro/E等，它们提供了强大的分析工具和可视化界面，方便工程师对机械系统进行仿真分析。
机械系统仿真可以从多个方面对系统进行评估，如结构强度、运动轨迹、动力学特性等。
通过仿真分析，我们可以发现系统中存在的问题，并提出相应的改进措施。
例如，在设计汽车发动机时，可以利用仿真软件对其工作过程进行模拟，评估其燃烧效率、振动特性等，以及在不同工况下的性能表现。
三、机械系统建模与仿真在机械设计中的应用机械系统建模与仿真在机械设计中的应用非常广泛。
下面以几个具体的例子来说明：1. 汽车悬挂系统设计：通过建立汽车悬挂系统的数学模型，可以评估系统的动态特性和舒适性，优化悬挂系统的参数和结构，提高汽车的操控性和乘坐舒适性。
2. 机械机构设计：机械机构是指由多个运动副相互连接而成的系统，通过建立机械机构的数学模型，可以分析系统的运动学特性、动力学特性等，为机构设计提供理论基础。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
中国矿业大学
2010 级博士研究生课程考试试卷
考试科目机械系统建模及仿真
考试时间2011年1月
学生姓名阮文苏
学号ZB
所在院系机电工程学院
任课教师江晓红
中国矿业大学研究生院培养管理处印制
含间隙接触的机构接触碰撞系统建模及仿真
图1 冲击自振筛
1-筛杆座；2-筛杆
冲击自振筛是一种利用物料筛分装置，其机构如图1所示。
其工作原理为：待筛分物料以一定速度冲击筛杆1，引起筛杆的振动，进而对物料起到筛分的效果。
该系统中，筛杆装在筛杆座的孔中，杆与孔为间隙配合，为一含间隙接触的机构，该间隙的大小直接影响自振筛的动态性能，进而影响筛分效果，因而对该间隙接触机构进行接触碰撞分析，研究其动态性能，对于合理选取间隙，改善自振筛性能具有很重要的意义。
在该研究中，我们主要研究单颗物料与含间隙接触的筛杆机构进行碰撞的动态特性分析，主要研究筛杆与筛杆座间的间隙大小、筛杆与筛杆座间的刚度及阻尼大小对碰撞动态特性的影响。
⒈三维模型的建立
图2 含间隙接触的机构三维图
三维设计软件Pro/e具有很强的三维造型能力，并且拥有和ADAMS的无缝连接接口。
因此在Pro/e中对仿真系统进行三维建模，建立的筛杆和杆座装配模型如图2所示。
把该文件保存成X_T格式以便ADAMS调用。
2.DDAMS仿真分析
（1）启动ADAMS
双击桌面上ADAMS/View的快捷图标，打开ADAMS/View。
在欢迎对话框中选择“Create a new model”，在模型名称（Model name）栏中输入：jxg；在重力名称（Gravity）栏中选择“Earth Normal (-Global Y)”；在单位名称（Units）栏中选择“MMKS –mm,kg,N,s,deg”。
如图3所示。
图3 ADAMS欢迎对话框
（⒉）设置工作环境
对于这个模型，网格间距需要设置成更高的精度以满足要求。
在ADAMS/View菜单栏中，选择设置（Setting）下拉菜单中的工作网格（Working Grid）命令。
系统弹出设置工作网格对话框，将网格的尺寸(Size)中的X和Y分别设置成200mm和200mm，间距（Spacing）中的X和Y都设置成10mm。
然后点击“OK”确定。
如图4所表示。
图4 工作网格设置图5 模型导入对话框
（3）.导入模型
在ADAMS/View菜单栏中，点击file菜单下的import命令，出现图5所示对话框，在对话框中输入Pro/e中保存的文件。
（4）创建下落小球
在ADAMS/View零件库中选择图标，参数选择为“New Part”，半径（Radius）选择25mm 。
按F4快捷键，打开栅格捕捉窗口，当坐标显示为（0，200，0）时，单击鼠标左键，建立小球模型。
调整小球到筛杆质心正上方，双击小球模型，在弹出的对话框中，将Category选项设为Name and Position，将Location栏的值0.0, 0.0, 0.0改为0.0, 0.0, 60.0(位置移动)，点击对话框下面的OK键进行确定，如图7所示。
建立好的球体如图8。
图6 球体参数设置
图7 球体修改
图8 建立好的球体
（5）添加约束副
选择ADAMS/View约束库中的固定副图标，参数选择2 Bod-1 Loc和Normal To Grid。
在
ADAMS/View工作窗口中先用鼠标左键选择筛杆座（PART_2），然后选择机架（ground），接着选择筛杆座上的PART_2.cm，如图9所示，图中显亮的部分就是所创建的固定副(JOINT_1)，同理对另一个杆座也建立一个固定副。
图9 固定副的建立
由于筛杆与筛杆座之间有接触关系，因此创建完筛杆座的固定副约束后，还要创建筛杆与筛杆座间的接触。
先点选力库中的，出现图10所示对话框。
图10 接触设置对话框
在I Solid里单击右键，选PART_2，在J Solid里点右键选PART_4，相关系数设置如图11。
图11 筛杆与筛杆座间接触相关系数设置
同理在杆与小球之间建立接触，相关参数设置如图12.
图12筛杆与小球间接触相关系数设置
图13 建立后的仿真模型
最终建立好的仿真模型如图13所示。
（6）模型仿真
点击仿真按钮，设置仿真终止时间（End Time）为1.5，仿真工作步长（Step Size）为300，然后点击开始仿真按钮，进行仿真。
仿真结束后，单击进入后处理设置过
滤器，如图14
图14 过滤器设置
（7）仿真结果及分析
①筛杆与筛杆座无间隙与有间隙的仿真结果比较分析
图15 a 无间隙时球体与筛杆间的作用力
图15 b 无间隙时筛杆与筛杆座间的作用力
图16 a 有间隙时球体与筛杆间的作用力
图16b 有间隙时筛杆与筛杆座间的作用力
对比图15 a与图16 a，图15 b与图16 b可看出，筛杆与筛杆座之间间隙的存在可增加物料与筛杆的接触时间，从而有效减小冲击力，但是间隙配合使得筛杆与筛杆座接触处出现较大的冲击力。
②间隙大小的影响
图17 a 较小间隙时球体与筛杆间的作用力
图17 b 较小间隙时筛杆与筛杆座间的作用力
图18 a较大间隙时球体与筛杆间的作用力
图18 b 较大间隙时筛杆与筛杆座间的作用力
对比图17与图18可看出，间隙值过大时，间隙元素之间的碰撞力骤增，合理选取间隙大小可控制冲击力的大小，又可增加筛杆的振动。
③杆座刚度不同的影响
图19 a 杆座刚度较小时球体与筛杆间的作用力
图19 b杆座刚度较小时筛杆与筛杆座间的作用力
图20 a 杆座刚度较小时球体与筛杆间的作用力
图20 b杆座刚度较小时筛杆与筛杆座间的作用力
对比图19与图20可以看出，间隙元素之间的碰撞力对筛杆与筛杆座刚度系数的变化并不十分敏感。
④杆座阻尼不同的影响
图21 a 杆座阻尼较小时球体与筛杆间的作用力
图21 b杆座阻尼较小时筛杆与筛杆座间的作用力
图22 a 杆座阻尼较大时球体与筛杆间的作用力
图22 b 杆座阻尼较大时筛杆与筛杆座间的作用力
对比图21与图22可以发现，间隙元素之间的碰撞力对筛杆与筛杆座间的阻尼系数的变化较为敏感。
3.总结
通过仿真可知，筛杆与筛杆座之间的间隙大小及阻尼大小对筛分动态特性有较大的影。
