第3实验：VLAN划分端口聚合

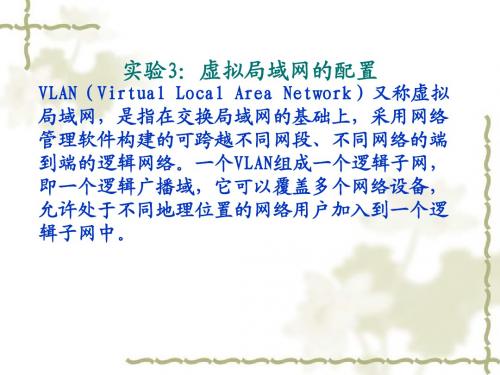

知识准备：
（1） 划分VLAN目的：
（2） vlanID:1-1023
（3） 新建vlan的命令：vlan vlanID //vlan 100
（4） 删除vlan的命令：no vlan vlanID //no vlan 100
（5） 交换机的端口模式：access 、trunk
实验规划：
配置Switch0：
Switch>enable
Switch#config t
Switch(config)#hostname SW0 //交换机更名
SW0(config)#vlan 100 //建立VLAN100
SW0(config-vlan)#int f0/1 //进入端口F0/1
SW0(config-if)#switchport access vlan 100 //
把F0/1端口加入VLAN 100
SW0(config-if)#vlan 200
SW0(config-vlan)#int f0/2
SW0(config-if)#switchport access vlan 200
SW0(config)#int range f0/22-24 //进入F0/22-24端口
SW0(config-if-range)#switchport mode trunk//设置端口为trunk口
SW0(config-if-range)#channel-group 1 mode on//聚合链路。
SW0(config-if-range)#no shutdown
配置Switch1：
Switch>enable
Switch#config t
Switch(config)#hostname SW1
SW1(config)#vlan 100
SW1(config-vlan)#int f0/1
SW1(config-if)#switchport access vlan 100
SW1(config-if)#vlan 200
SW1(config-vlan)#int f0/2
SW1(config-if)#switchport access vlan 200
SW1(config)#int range f0/22-24
SW1(config-if-range)#switchport mode trunk
SW1(config-if-range)#channel-group 1 mode on
SW1(config-if-range)#no shutdown
