铝合金方板吊顶施工技术交底

技术交底记录
编号

工程名称 青岛地铁一期工程（3号线）车站设备区砌筑与装修 交底日期
施工单位 中铁二局青岛北客站地铁施工项目部 分项工程名称 站房区域设备区房间铝合金穿孔（无孔）方板吊
顶
交底提要 铝合金穿孔（无孔）方板吊顶施工技术要求
交底内容：
一、交底依据
1、《青岛市地铁一期工程（3号线）青岛北站地下车库主体建筑施工图》（A版）
2、车站设备区域装修图纸
3、《建筑装饰装修工程质量验收规范》GB50210-2001

二、交底内容：本交底用于站房区域设备区铝合金穿孔（无孔）方板吊顶房间。
2.1材料及要求：
2.1.1铝合金板：铝合金穿孔（无孔）方板吊顶规格600*600，厚度0.5mm，孔径￠3，
穿孔率小于20%，板尺寸一致，颜色均匀，无裂纹、折断、缺棱掉角。品在运输过程中
要轻拿轻放，严禁雨淋受潮，存放环境干燥、通风、避雨、下垫木板，与墙壁要有一距
离。
2.1.2铝合金穿孔（无孔）方板吊顶龙骨：U型轻钢主龙骨CB38*12， T型轻钢次龙
骨TB23*32，T型轻钢龙骨横撑TB23*26
2.1.3零配件：吊杆、角码、丝杆和螺母、射钉、自攻螺钉、膨胀螺栓。
2.2 主要机具：
2.2.1电动工具：电锯、无齿锯、手电锯、手电钻、冲击电锤、电动螺丝刀、电焊机。
2.2.2手动工具：射钉枪、拉铆枪、气动直钉枪、气动码钉枪、手锯、手刨子、钳子、
扳子、水准仪、靠尺、钢卷尺等。
2.3 作业条件
2.3.1 施工前应熟悉现场、图纸和设计说明。
2.3.2.设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进
行交接检查。
2.3.3 材料进场验收记录、检验报告、出场合格证应齐全。
2.3.4 吊顶内的管道、设备安装完成；罩面板安装前，上述设备应检验、试压验收
合格。
2.3.5 罩面板安装前，墙、柱面装饰基本完成，涂料只剩最后一遍面漆并经验收合
格。
2.3.6 先进行样板工程，在样板验收合格后，再进行大面积吊顶。
三．铝合金穿孔（无孔）方板吊顶
3.1、铝合金穿孔（无孔）方板吊顶施工顺序
1、0.5厚铝合金穿孔（无孔）方板吊顶，嵌入安装。
2、T型轻钢龙骨横撑TB23*26，中距600
3、T型轻钢次龙骨TB23*32，中距600
4、U型轻钢主龙骨CB38*12，中距≤1200，找平后与∅8吊杆固定。
5、￠8吊杆双向中距1200，吊杆上部打膨胀螺栓固定。

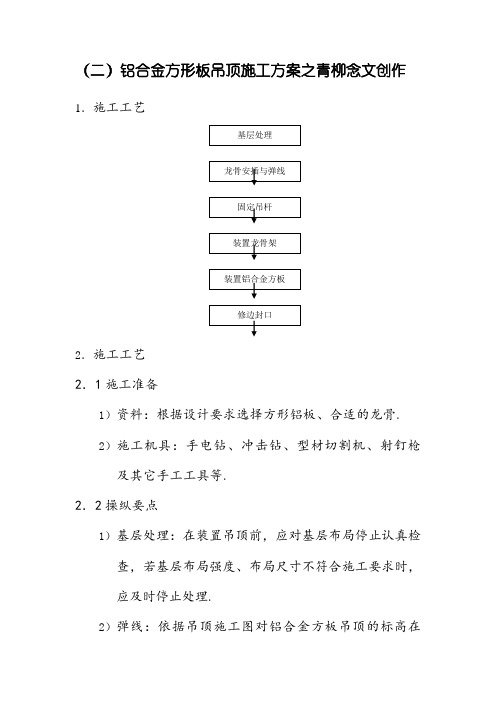

3.2工艺流程：
弹标高水平线、划龙骨分档线→固定吊挂杆件→安装边龙骨→安装主龙骨→安装次
龙骨→安装横撑龙骨→罩面板安装
3.2.1、弹吊顶水平线，划龙骨分档线
用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应当抄几个
点），弹出水准线（水准线以楼层1000mm为准），从水准线量至吊顶设计高度，用粉线
沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线。同时在混凝土顶板弹出主龙骨和吊
杆的位置。主龙骨平行房间长向布置，从中心向两边分。
3.2.2、固定吊挂杆件
采用膨胀螺栓固定吊挂杆件，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。如
果吊杆长度大于1500mm，设置反向支撑，在超过3m后需要提供连接的转换层结构。
反支撑做法：采用20内径的镀锌钢管套在吊杆外部，钢管顶部抵住板底，底部抵住
主龙骨轻钢支架，保证钢管固定牢靠。
与风管等机电设备及梁体影响无法按照设计要求间距设置吊杆时，需在其两侧增设
吊杆。
在相关机电设备及结构梁体宽度大于设计吊杆中距，其底部（结构板底部至吊顶底
部超过3m时）需设置转换层结构，转化层宽度范围设置同主龙骨方向间距为800mm的
40*40*4角钢，钻眼后重新按设计中距设置附加吊杆固定于转换层角钢上。
吊挂杆件应通直并有足够的承载能力。吊杆距主龙骨端部距离不得超过300mm，超过
300㎜的要增加吊杆。
灯具、风口及检修口等应设附加吊杆。大于3Kg的重型灯具、电扇及其他重型设备
严禁安装在吊顶工程的龙骨上，应另设吊挂件与结构连接。
3.2.3、安装主龙骨
主龙骨应吊挂在吊杆上，主龙骨采用U型轻钢龙骨CB38*12，间距≤1200mm。主龙骨
应起拱，起拱高度为房间短向跨度的1/500。主龙骨的悬臂段不应大于300mm，否则应
增加吊杆。主龙骨的接头应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后
应调平。
3.2.4、安装边龙骨
边龙骨的安装应按设计要求弹线，沿墙（或柱）上的水平龙骨线把L形镀锌轻钢条
用射钉固定在二次结构墙上，对于剪力墙和柱子的地方，采用塑料胀栓固定，射钉间距
600㎜。
3.2.5、安装次龙骨
次龙骨应紧贴主龙骨安装。次龙骨采用T型轻钢龙骨TB23*32，间距600mm。
用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙
骨的水平翼缘上。在通风、水电等洞口周围应根据设计要求设附加龙骨，附加龙骨的连
接件用拉铆钉铆固。灯具、风口及检修口等应附加吊杆和补强龙骨。
3.2.6、横撑龙骨安装
横撑龙骨与次龙骨型号一样，采用T型轻钢龙骨TB23*26，间距600mm，安装时，将
截取好的横撑龙骨的端头插入支托，扣在次龙骨上，并用钳子将挂搭弯入次龙骨内，组
装好的次龙骨和横撑龙骨在一条线上。
3.2.7、面板安装
饰面板应在自由状态下嵌入固定，防止出现弯棱、凸鼓的现象；还应在房间具备封
闭的条件下安装固定，防止板面受潮变形。
四、质量标准
3.1主控项目
3.1.1 吊顶的标高、尺寸、起拱和造型应符合设计要求。
3.1.2 饰面材料的材质、品种、规格应符合设计要求。
3.1.3 吊杆、龙骨和饰面材料的安装必须牢固。
3.1.4 吊杆、龙骨的材质、规格、安装间距及连接方式应符合设计及产品使用要求。
金属吊杆应进行表面防锈处理。
3.2一般项目
3.2.1饰面材料表面应洁净、色泽一致，不得有翘曲、裂缝及缺损。
3.2.2饰面板上的灯具、烟感、喷淋头、风口、广播等设备的位置应合理、美观，与
饰面板的接缝应吻合、严密。
3.2.3 吊杆、龙骨的接缝应均匀一致，角缝应吻合，表面应平整无翘曲、锤印。
3.2.4明龙骨吊顶工程安装的允许偏差和检验方法应符合（表--1）
4.0成品保护
4.1轻钢骨架及罩面板安装时应注意保护顶棚内各种管线。轻钢骨架的吊杆、龙骨不
得固定在通风管道及其他设备管道上。

项
次
项类 项目 检验方法

1 龙骨 龙骨间距 2 尺量检查
2 龙骨平直 2 尺量检查
3 起拱高度 2 拉线尺量

4 龙骨四周水平 0.5 尺量或水准仪检查
1 罩面板 表面平整 1 用2m靠尺检查
2 接缝平直 1 拉5m线检查
3 接缝高低 0.5 用直尺或塞尺检查

4 顶棚四周水平 0.5
拉线或用水准仪检
查

4.2 轻钢骨架、饰面板及其他吊顶材料在入场存放、使用过程中应严格管理，保证
不变形、不受潮、不生锈。
4.3 施工顶棚部位时，对已安装的门窗、已施工完毕的地面、墙面、窗台等应注意
保护。
4.4 已装轻钢骨架不得上人踩踏。其他工种吊挂件，不得吊于轻钢骨架上。
4.5 为了保护成品，饰面板安装必须子棚内管道试水、保温、设备安装调试等一切
工序全部验收后进行。
五、应注意的问题
5.1吊顶龙骨必须牢固、平整；利用吊杆调整拱度。安装龙骨时应严格按放线的水平
标准线组装周边骨架。受力节点应严密、牢固，保证龙骨的整体刚度。龙骨的尺寸应符
合设计要求，纵横拱度均匀，互相适应。吊顶龙骨严禁有硬弯，如有须调直再进行安装。
5.2吊顶面层必须平整；施工前应弹线，中间按平线起拱。长龙骨的接长应采用对接；
相邻龙骨接头要错开，避免主龙骨向边倾斜。龙骨安装完毕，应检查合格后再安装饰面
板。吊件必须安装牢固，严禁松动变形。龙骨分格的几何尺寸必须符合要求和饰面板块
的模数。饰面板的品种、规格符合设计要求，外观质量必须符合材料技术标准的规格。
5.3用电钻打吊杆孔的时候，要避开楼板内的水电预埋管道，楼板上的红色标记线为
管道铺设线路。
六、安全注意事项
6.1进入施工现场人员必须正确戴好安全帽，系好下颚带，锁好带扣；
6.2作业时必须正确使用个人防护用品，着装要整齐，严禁赤脚和穿拖鞋、高跟鞋进
入施工现场；
6.3新进场的作业人员，必须首先参加入场安全教育培训，经考试合格后方可上岗，
未经教育培训或考试不合格者，不得上岗作业；
6.4 施工现场禁止吸烟，配备灭火器材防止火灾发生，禁止追逐打闹，禁止酒后作
业。
接受交底人：

审核人 交底人
1、本表由施工单位填写，交底单位与接受交底单位各保存一份。
2、当做分项工程施工技术交底时，应填写“分项工程名称”栏，其他技术交底可不填写。
