700mm圆形砖砌雨水检查井 D≤400mm
排水工程施工
排水工程施工（一）明沟砖砌体排水沟（1）600X600明渠、500X300明渠：采用120红砖砌500X300明渠，见光面采用M7.5水泥沙浆抹灰光面处理。
（2）1000X1000明渠采用：180红砖砌1 00X1000明渠，见光面采用M7.5水泥沙浆抹灰光面处理（4）渠道疏通清理1、砖砌排水沟工程施工工艺工艺流程：定位放线测量→沟槽开挖→基底处理、砌筑→防水→灌水、通水试验→回填土2、定位放线测量定位原则：根据地下原有构筑物：管线和设计图纸实际情况，充分研究分析，合理布局，充分考虑现行国家规范规定的各种管线的间距要求，现有建筑物、构筑物进出口管线的坐标、标高和确定堆土、堆料、运料的区间和位置。
定基堆点：按照交接的永久性水准点，将施工水准点设在稳固和通视之处，距离沟边10m左右，沿沟槽方向定出沟槽中心线和检查井的中心点，并与固定的建筑物相连。
新建排水沟及构筑物与地下原有管道和构筑物交叉处要设置明显标记，核对新旧排水沟的底标高是否合适。
测量放线：根据导线桩测定沟槽的中心线，在沟槽的起点、终点和转角处，钉一较长的木桩作为中心控制桩，用两个控制点控制此桩，将检查井位置相继用短木桩钉出。
根据设计坡度计算挖槽深度，放出上开口挖槽线，测定检查井等附属构筑物的位置。
3、沟槽开挖槽底开挖宽度等于排水沟结构基础宽度加两侧工作面宽度，每侧工作面宽度应不小于300mm。
用机械开槽或开挖沟槽后，当天不能进行下一道工序作业时，沟底应留出200mm左右的一层土不挖，待下道工序前用人工清底。
沟槽土方应堆在沟槽的一侧，便于下道工序作业。
堆土底边与沟槽边应保持一定的距离，不得小于，堆土高度应小于。
堆土时严禁掩埋消火栓、地面井盖及雨水口，不得掩埋测量标志及道路附属的构筑物等。
沟槽边坡的大小与土质和沟槽深度有关，当无设计要求时，应符合表的规定。
表沟槽边坡坡度人工挖槽深度宜为左右。
人工开挖多层槽的层间留台宽度应不小于500mm。
槽底高程的允许偏差不得超过下列规定：±10mm。
井盖间距标准

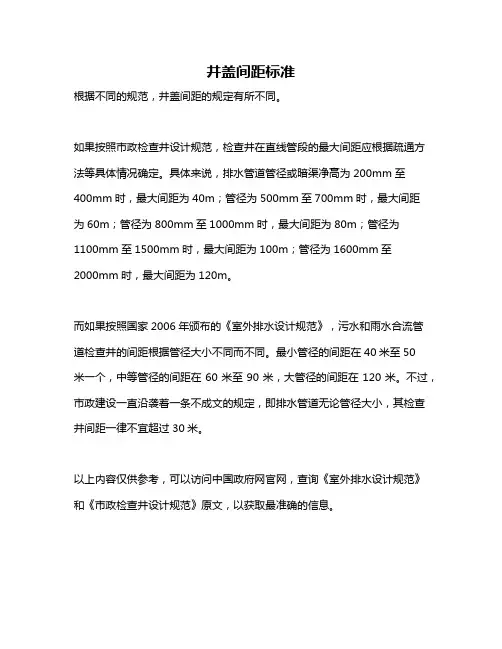

井盖间距标准
根据不同的规范，井盖间距的规定有所不同。
如果按照市政检查井设计规范，检查井在直线管段的最大间距应根据疏通方法等具体情况确定。
具体来说，排水管道管径或暗渠净高为200mm至
400mm时，最大间距为40m；管径为500mm至700mm时，最大间距
为60m；管径为800mm至1000mm时，最大间距为80m；管径为
1100mm至1500mm时，最大间距为100m；管径为1600mm至
2000mm时，最大间距为120m。
而如果按照国家2006年颁布的《室外排水设计规范》，污水和雨水合流管道检查井的间距根据管径大小不同而不同。
最小管径的间距在40米至50
米一个，中等管径的间距在60米至90米，大管径的间距在120米。
不过，市政建设一直沿袭着一条不成文的规定，即排水管道无论管径大小，其检查井间距一律不宜超过30米。
以上内容仅供参考，可以访问中国政府网官网，查询《室外排水设计规范》和《市政检查井设计规范》原文，以获取最准确的信息。

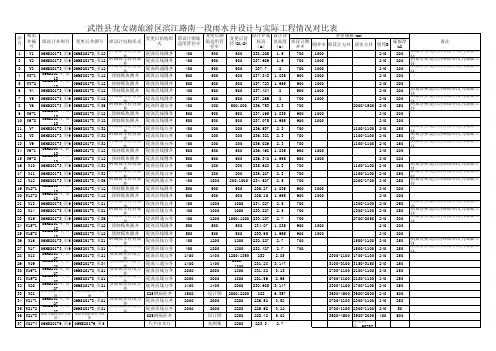

检查井根据管径和平面排管方式与原设计对比需要调整图集编号对照表(1)
06MS201-3,页12 06MS201-3,页12
06MS201-3,页9 06MS201-3,页21
06MS201-3,页9 06MS201-3,页21
06MS201-3,页9 06MS201-3,页36
06MS201-4,页 06MS20113-4,页
13
06MS201-3,页12 06MS201-3,页12
240
200
250 250 250
图集替换是因为砖砌井改为混凝土 井图集替换是因为砖砌井改为混凝土 井图集替换是因为砖砌井改为混凝土 井
200
500
500
235.15 1.955 900 1000
1000
1000 234.227 2.5
700
1000
1000 233.827 2.5
700
1200 1000;1200 233.227 2.7
雨水 井编
号
38 Y22
39 Y22-1
40 Y22-2
41 Y23
42 Y24
43 Y25
44 Y25-1
45 Y25-2
46 Y26
47 Y27
48 Y28
49 Y28-1
50 Y28-2
51 Y29
52 Байду номын сангаас30
53 Y31
54 Y31-1
55 Y31-2
56 Y32
57 Y33
58 Y34
59 Y35
06MS201-4,页 06MS20113-4,页
13
06MS201-3,页12 06MS201-3,页12
06MS201-3,页9 06MS201-3,页32
井盖安装规范,检查井盖、雨水箅子安装技术交底。
井盖安装规范,检查井盖、雨水箅子安装技术交底。
一、工程概况1、雨水口采用双箅雨水口，雨水口周边采用C25砼加固,雨水箅子统一采用重型塑钢复合材料箅子。
箅子基座内口尺寸统一为300mm×550mm。
2、检查井盖分为两种，一是在绿化带内的井盖。
二是在机动车道上检查井，周围采用C25砼进行加固，加固范围：宽25cm、厚30cm，上铺沥青砼，井盖必须采用重型防盗式球墨铸铁井盖。
井盖基座内径统一为700mm。
1二、井盖、水箅安装方案为确保井盖、水箅的正常使用，做到尺寸准确、安装坚固、开启方便、清洁美观，根据井盖、水箅技术标准，特制定以下安装细则：1、雨水箅子安装1)按照设计图集的雨水口尺寸，选用550mm×300mm的雨水箅子。
2)根据雨水箅子的厚度及雨水箅子顶面，确定雨水口砌砖顶面高程3)检查雨水口顶面高程无问题后，对底面洒水湿润，用1：1.5水泥砂浆在需要安装箅子的位置坐2cm厚砂浆，然后安放雨水口箅子底座，底座内边要与雨水口砌砖内壁用砂浆抺。
安装一定要保持基底平整，箅子底座整体着地，稳固无松动。
4)箅子安装后，雨水口的砖砌体及箅子周围用C25砼浇筑砼保护圈，砼保护圈顶面要低于箅子顶面0.5mm。
保护圈砼要进行洒水养护。
5)沥青路面摊铺时，在雨水口横向50cm范围内与雨水箅子顺接。
路面施工时不得有施工机器直接碾压箅子，箅子周围用野生摊铺，小型机具压实。
6)为保持水箅外表美观，字迹花纹清晰，路面浇注沥青或水泥时要将水箅表面保护好，以免沾污，无法清洗。
27)雨水口保护圈浇筑砼或沥青铺设后，应及时将箅子打开清扫，避免砂浆或沥青将水箅与井座浇成一体，以免影响日后开启。
2、检查井盖安装1)检查井的砖砌筑，按照设计图集的检查井尺寸，选用内径为700mm的井盖。
2)根据井盖的厚度及绿化带填土顶面的高度要求，确定检查井砌砖顶面高程。
3)绿化带内的井盖安装前请求绿化带内有一定厚度的填土，以不影响井盖安装和C25井圈混凝土浇筑为宜。
雨、污水检查井技术交底(1)(1)1212(1)
混凝土模块式检查井技术交底书交底单位名称：方兴大道I标项目经理部编号：（2）、砌筑①、直径为900~1500mm圆形检查井适用于钢筋D≤800mm砌筑图列：管径D500，D600，D700，D800对应的检查井直径分别为Φ1100mm，Φ1100mm，Φ1300mm，Φ1500mm。
②、模块砌筑时注意上下对孔错缝，砌筑砂浆（Mb10砌块专用水泥砂浆）饱满，灰浆均匀，铺浆宜使用专用工具均匀铺浆，应避免砂浆落入孔内,井壁应进行勾缝，随砌随勾缝，采用1:2（防水）水泥砂浆；每砌筑五层应修正累计误差。
模块灌芯前应将杂物及落灰清理干净，墙体做必要的支撑加固；混凝土灌注时注意每层每次灌注混凝土不得平齐与砌块表面，必须低于砌块表面以下5cm，同时插入钢筋时也得注意本层植入钢筋必须伸入上层砌块内15cm；灌芯混凝土应分层（300mm~500mm）捣固，不留施工缝，一次灌注高度不大于2m。
捣固时应孔孔连插连振，不可漏振。
顶层模块灌芯应浇至与顶面上沿平齐。
井室高度应确保雨水口连接支管按覆土要求（最高点管顶覆土700mm，坡度1%向检查井）接至井筒。
灌芯混凝土采用商品或自拌混凝土均可，采用自拌混凝土时，必须配置配合比标识牌、计量器具方可施工。
③、直径为900~1500mm包封适用于D≤800施工示意图如下：④、直径为900~1500mm盖板适用于D≤800施工示意图如下：混凝土净保护层为35mm，钢筋放置下层，水平筋在最下面，盖板型号按覆土厚度分为两种：覆土厚度0.9m≤H≤3m；覆土厚度0.4m≤H＜0.9m或3m＜H≤4m；两种盖板中所使用的钢筋种类有别，具体工程数量表参照图集06MD201-4。
直径为700的也可改为800，钢筋不变，钢筋长度及位置自行调整。
⑤、各圆形检查井流槽示意图：管道连接一般采用管定平接。
流槽高度如下雨水检查井：相同管径的管道连接时，流槽顶与管中心平，不同管径的管道连接时，流槽顶一般以小管径中心平。
混凝土模块检查井砌筑方法
第一节、混凝土模块检查井(一)施工工艺准备工作→混凝土垫层→井室砌筑→流槽→踏步安装→盖板安装→井筒砌筑→抹面勾缝→讲圈及井盖安装。
(二)工具准备直径3cm插入式震动器；云石切割机；紧锢器；瓦工工具。
(三)材料准备1．选择配套模块。
根据检查并强度要求、接入井的雨污水管径D选择合适的检查井型及配套模块。
选择原则：管道直径300≤D≤D1500时选择矩形、圆形检查井。
当雨污管径D≤400mm选择φ700或φ800圆形混凝土模块检查井；当雨污管径D≤800mm选择直径为Φ900-Φ1500圆形混凝土模块检查井；当雨污管径D=900-2000mm选择矩形90º三通混凝土模块检查井。
混凝土模块要及时备料，模块进入施工现场必须提供产品的合格证，标明生产厂家、模块的强度等级、型号、批次和生产日期等。
2．井壁墙体模块安装前先做基础垫层。
基础应该坐落在土质良好的土层上，地基承载力特征值不得小于100kPa，根据地质报告，该工程雨污管道坐落于淤泥质粉质粘土层，该层地基最大容许承载力为75kPa，故先需对地基进行处理，处理方法：采用30cm块石+C15混凝土注浆，然后再用C15素混凝土做垫层。
接人支管超挖部分采用级配砂石或素混凝土基础。
3．模块检查井砌筑时，砌筑砂浆所用的砂、水泥和外加剂等原材料必须有质保书或复试报告，材料的报验必须经监理认可后方能使用。
(四)施工方法1．放线。
圆形井以两节管预留间距中心为圆心画圆，矩形井以两节管预留问距中心按设计尺寸向四边放线。
本工程地质条件比较差，沟槽开挖在结构层压实度达到96％以上才反开挖，开挖沟槽比较深，为防止塌方，放线时，要随时跟踪放坡大小，同时要根据图纸控制好检查井标高。
2．砌筑。
首层混凝土模块应按设计图纸要求定位，根据检查井尺寸正确的摆放模块。
圆形井每层模块数量为直径/100，即 1100圆形检查井采用1100弧型块，每层为l1块。
矩形井根据标准块、转角块的尺寸来决定每层块砌块排放数量，本工程矩形9O。
沉泥井、检查井施工
沉泥井、检查井施工检查井采用钢筋混凝土井，管径≤D600mm 时选用1100×1100（mm）检查井；管径D800mm 时选用1100×1250、1250×1250（mm）检查井；管径D1000mm 时选用1100×1500、1500×1500（mm）检查井；管径D1200mm 时选用1100×1750、1750×1750（mm）；D1500mm 时选用1100×2100、2100×2100（mm）。
雨水检查井均做流槽（落底井除外），凡雨水支管接入及雨水排出口前一个雨水井均为落底井，落底0.5 米。
图中除标明外其余均间隔2～3个雨水检查井设一个落底井，其他检查井均为不落底井，不落底井均须设置流槽。
雨、污水交汇井中，污水管不断开，井做落底井，污水管两侧要求井壁与管壁净距不小于0.6 米，以便清掏检修，交汇井内管道不得有接口。
（1）检查井工艺流程如下。
图 1沉泥井、检查井工艺流程图井室基础应落在土质良好的土质上，地基承载力不得小于100KN/m，若遇到淤泥土等不良土质，采用片块石或碎石砂换填处理。
（2）垫层本工程检查井垫层厚度10cm，为C15砼，采用10*10cm方木支模。
支模时，根据中心、高程及宽度尺寸，用钢筋短头定出模板内边线，并以此安装垫层模板。
模板内外侧用削制好的木桩固定，必须保证模板支撑牢固可靠，保证垫层模板直顺、平整，高程符合设计要求。
垫层采用商品混凝土，泵车泵送浇筑，由专业砼工振捣，保证砼振捣密实，不漏振和过振。
垫层厚度、宽度符合要求。
混凝土浇筑完后指派专人进行洒水养护。
（3）底板①垫层砼按要求达到规范规定的2.5MPa强度后，方可进行底板钢筋的绑扎。
②底板钢筋在绑扎前应检查钢筋的加工尺寸，看是否符合设计要求和规范规定的锚固长度；钢筋绑扎时应在垫层上按设计要求间距弹出墨线，钢筋的摆放按墨线位置进行，以保证钢筋间距的准确。
市政管网工程--排水
4、无基础的槽内铺设管道，其人工、机械乘以系数1.18 。特殊情况，必须在支撑下串管铺设，其人工、机械 乘以系数1.33。若在枕基上铺设缸瓦(陶土）管，人工 乘以系数1.18。
5、混凝土管道接口[水泥砂浆捻口；膨胀水泥砂浆接口 ；橡胶圈接口（混凝土管承插口、企口；钢承口；双 插口）；钢丝网水泥砂浆抹带接口（120º；180º）；现 浇混凝土套环接口（120º；180º）；现浇混凝土套环柔 性接口（120º；180º）；
• 砖砌污水闸槽井：井深一般为3.5m，规格有 1300mmX1700mm、1300mmX1800mm、1300mmX1900mm、 1300mmX2000mm，对应的管径分别为700mm、800mm、 900mm、1000mm。
• 砖砌雨水进水井：井深不大于1m，底部可作成沉泥井， 泥槽深不小于12cm，连接最小管径D200mm，坡度0.01长 度小于25m。
行第六章有关项目。 五、各类井的井盖、井座、井箅、均是按球墨铸铁编制的，
爬梯是按塑钢编制的，如设计不同时，可以调整。 六、凡井深大于1.5m的井，均不包括井字架的搭拆费用，井
字架的搭拆执行第十三章有关项目。 七、当井深不同时，按本章列有的“井筒每增0.2”项目调整
。 八、各类井的井深是指井盖上皮到井基础或混凝土底板上皮
第九章 市政管网工程
一、定型混凝土管道基础及铺设
（一）定额说明：
一、本章包括混凝土管道基础、管道铺设、管道接口、 闭水试验、管道出水口等内容，是按2006年《市政排 水管道工程及附属设施》06MS201图集编制的，设计与 之不同时，执行第六章有关项目。适用于市政工程雨 水、污水、合流混凝土排水管道工程。
雨污水检查井CAD参考图
完整版)市政工程施工作业指导书
完整版)市政工程施工作业指导书第一章雨污水工程一、准备工作一）技术准备在进行雨污水工程之前，需要进行技术准备。
这包括了对工程的设计、施工图纸、规范标准等方面的了解。
同时，施工方需要对工程的材料、设备以及施工工艺等进行充分的了解和准备。
二）材料准备雨污水工程所需要的材料包括了管材、管件、阀门、法兰等。
这些材料需要符合国家相关标准，并且要进行质量检测。
在进行施工之前，需要对这些材料进行充分的准备，以确保施工的顺利进行。
二、施工工艺流程一）PVC-U加筋管施工工艺流程PVC-U加筋管施工工艺流程包括了管道的布置、管道的接口处理、管道的安装、管道的固定等。
在进行施工之前，需要对施工现场进行充分的准备，包括了材料、设备、工具等的准备。
在进行施工过程中，需要按照施工流程进行，确保施工的质量和效率。
二）钢筋混凝土管施工工艺流程钢筋混凝土管施工工艺流程包括了管道的开挖、基础的施工、管道的安装、管道的固定等。
在进行施工之前，需要对施工现场进行充分的准备，包括了材料、设备、工具等的准备。
在进行施工过程中，需要按照施工流程进行，确保施工的质量和效率。
三、施工方法一）施工测量在进行雨污水工程的施工之前，需要进行测量工作。
这包括了施工现场的测量，以及管道的布置、长度、高度等方面的测量。
在进行测量工作时，需要使用专业的测量工具，并严格按照测量标准进行操作。
二）雨污水管道基槽开挖在进行雨污水管道施工之前，需要进行基槽的开挖。
在进行开挖工作时，需要严格按照设计图纸进行操作，确保基槽的尺寸和深度符合要求。
同时，在开挖过程中，需要注意安全问题，确保施工人员的安全。
三）雨污水管道基础施工在进行雨污水管道的基础施工时，需要按照设计图纸进行操作。
在进行施工之前，需要对基础进行充分的检查和准备工作。
在施工过程中，需要严格按照施工流程进行，确保基础的质量和稳定性。
四）雨污水管道安装在进行雨污水管道的安装时，需要按照设计图纸进行操作。
在进行施工之前，需要对管道进行充分的检查和准备工作。
