地铁CBTC信号系统原理及分类

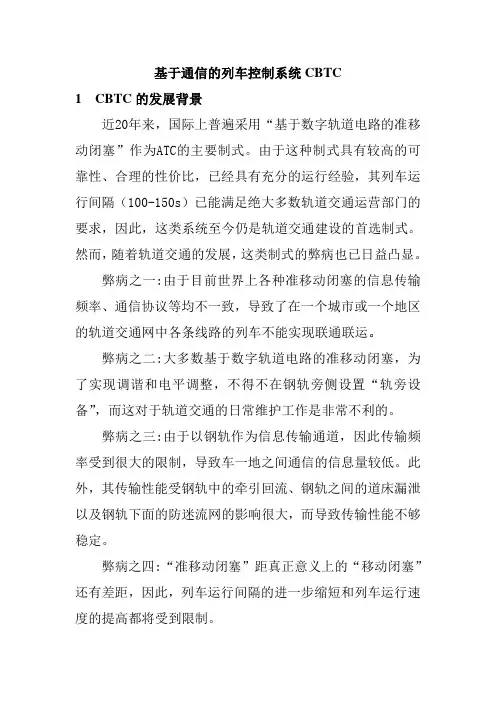

移动闭塞是基于通信技术的列车控制（简称CBTC—Communication Based
Train Control）ATC系 统，该系统不依靠轨道电路向列控车载设备传递信息，而
是利用通信技术实现“车地通信”并实时地传递“列车定位”信息。通过车载设
备、轨旁通信设备实现列车 与车站或控制中心之间的信息交换，完成速度控制。
系统通过建立车地之间连续、双向、高速的通信，使列车命令和状态可以在车辆
和地面之间进行实时可靠的交 换，并确定列车的准确位置及列车间的相对距离，
保证列车的安全间隔。
移动闭塞技术是通过车载设备和轨旁设备不间断的双向通信来实现。列车不
间断向控制中心传输其标识、位置、方向和速度等信息，控制中心可以根据列车
实时的速度 和位置动态计算列车的最大制动距离。列车的长度加上这一最大制
动距离并在列车后方加上一定的防护距离，便组成了一个与列车同步移动的虚拟
分区。由于保证了 列车前后的安全距离，两个相邻的移动闭塞分区就能以很小
的间隔同时前进,这使列车能以较高的速度和较小的间隔运行，从而提高运营效
率。
1.基于基于交叉感应环线技术
2.基于无线电台通信技术
3.基于漏泄电缆无线传输技术
4.基于裂缝波导管无线传输技术
1.基于基于交叉感应环线技术
以敷设在钢轨间的交叉感应环线作为传输媒介的CBTC系统，在城市轨道
交通中已经应用了较长时间。交叉感应环线的缺点在于，安装在钢轨中间，安装
困难且不方便工务部门对钢轨的日常维修，车－地通信的速率低。但由于环线具
有成熟的使用经验，使用寿命长以及投资少等优点，目前仍继续得到应用。
2.基于无线电台通信技术
随着无线通信技术的发展，基于自由空间传输的无线传输技术的在CBTC
系统中得到了应用。 无线的频点一般采用共用的2.4GHz或5.8GHz频段，采用接
入点（AP）天线作为和列车进行通信的手段。AP的设置保证区间的无线重叠覆
盖。 自由空间传输的无线具有自由空间转播，对于车载通信设备的安装位置限
制少；传输速率高；实现空间的重叠覆盖，单个接入设备故障不影响系统的正常
工作；轨旁设备少，安装与钢轨无关，方便安装及维护的特点。
基于无线电台通信传输方式CBTC系统，已经在北京地铁10号线成功应用。
3.基于漏泄电缆无线传输技术
Alstom的CBTC系统在需要的时候也可采用漏泄电缆传输方式，而新研
发的系统采用的不多。漏泄电缆方式特点是场强覆盖较好、可控，抗干扰能力强。
.
.
单点AP的控制距离通常达800m（每侧漏泄电缆长度400m）。缺点是漏泄同轴电
缆价格较高。
4.基于裂缝波导管无线传输技术
采用波导系统作为车地双向传输地媒介。即采用沿线铺设的裂缝波导及
与波导连接的无线接入点作为轨旁与列车的双向传输通道。该系统的波导系统具
有通信容量大，可在隧道及弯曲通道中传输、干扰及衰耗小、无其他车辆引起的
传输反射、可在密集城区传输等特点。 波导的另一个优点是传输速率大，可以
满足列车控制系统的需要。波导的缺点在于安装困难，需全线沿线路安装波导管，
安装维护复杂，并且造价高。
北京地铁2号线、机场线均采用裂缝波导管传输技术。
