井架及物料提升机安装技术规范(七)
井架及物料提升机安装技术规范（七）
井架及物料提升机安装技术规范（七）提要：实际安装高度，不得超出设计所允许的最大高度，架体安装的垂直偏差，最大不应超过架体高度的1.%
井架及物料提升机安装技术规范（七）
交底时间：年月日
交底人签名：
被交底人签名：
交底内容：
1、安装及拆除均应根据施工方案所规定的程序进行，确定指挥人员，划分安全警戒区域并设监护人员。
2、实际安装高度，不得超出设计所允许的最大高度，架体安装的垂直偏差，最大不应超过架体高度的1.%。
3、井架的基础，当无设计要求时，土层压实后的承载力,应不小于80kPQ。
砼强度不小于c20，厚度为300mm，基础表面水平偏差不大于10mm，应有排水措施。
4、附墙架的设置应符合设计要求，其间隔一般不宜大于9m，且在建筑物顶层必须设置1组。
5、附墙架与架体及建筑物之间，均应采用刚性连接，并形成稳定结构，不得连在脚手架上，严禁用铅丝绑扎。
6、缆风绳应选用园股钢丝绳，直径不得小于，高度在20mm以下时，缆风绳不得少于1组，21-30m时不少于2组。
绳卡每个头不少于3只，U型方向不得卡在主绳上。
7、缆风绳与地面的夹角不应大于60°，其下端应与地锚连接，不得栓在树木、电杆或堆放构件等物体上。
地锚要增设拖桩。
8、桩应采用钢管（?48）或角钢（L75×6）时，不少于2根，并排设置，间距不小于1m，打入深度不少于，桩顶部应有缆风绳防滑措施。
9、架体的节点螺栓必须紧固，不得有漏装。
10、装有把杆的提升机，其把杆不得装在架体的自由端处。
把杆底座要高出工作面，其顶部不得高出架体。
把杆与水平面夹角应在45°-70°之间，转向时不得碰到缆风绳。
本表一式二联，一联归档，另一联交班组保存。

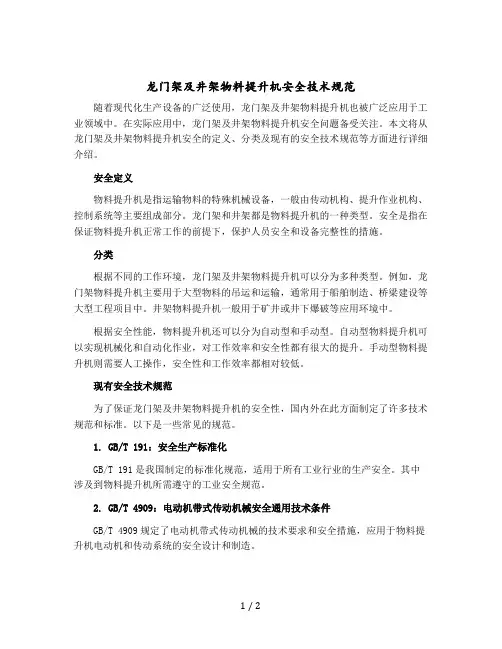

龙门架及井架物料提升机安全技术规范
龙门架及井架物料提升机安全技术规范随着现代化生产设备的广泛使用，龙门架及井架物料提升机也被广泛应用于工业领域中。
在实际应用中，龙门架及井架物料提升机安全问题备受关注。
本文将从龙门架及井架物料提升机安全的定义、分类及现有的安全技术规范等方面进行详细介绍。
安全定义物料提升机是指运输物料的特殊机械设备，一般由传动机构、提升作业机构、控制系统等主要组成部分。
龙门架和井架都是物料提升机的一种类型。
安全是指在保证物料提升机正常工作的前提下，保护人员安全和设备完整性的措施。
分类根据不同的工作环境，龙门架及井架物料提升机可以分为多种类型。
例如，龙门架物料提升机主要用于大型物料的吊运和运输，通常用于船舶制造、桥梁建设等大型工程项目中。
井架物料提升机一般用于矿井或井下爆破等应用环境中。
根据安全性能，物料提升机还可以分为自动型和手动型。
自动型物料提升机可以实现机械化和自动化作业，对工作效率和安全性都有很大的提升。
手动型物料提升机则需要人工操作，安全性和工作效率都相对较低。
现有安全技术规范为了保证龙门架及井架物料提升机的安全性，国内外在此方面制定了许多技术规范和标准。
以下是一些常见的规范。
1. GB/T 191：安全生产标准化GB/T 191是我国制定的标准化规范，适用于所有工业行业的生产安全。
其中涉及到物料提升机所需遵守的工业安全规范。
2. GB/T 4909：电动机带式传动机械安全通用技术条件GB/T 4909规定了电动机带式传动机械的技术要求和安全措施，应用于物料提升机电动机和传动系统的安全设计和制造。
3. JB/T 9002：物料提升机安全技术规范JB/T 9002规定了龙门架及井架物料提升机的安全技术标准，包括防倾覆、防碰撞等安全措施。
4. CE认证及EN标准欧洲经济区内的物料提升机需要通过CE认证才可以销售和使用。
经过CE认证的物料提升机需要符合EN正式标准，其中涉及到物料提升机的设计、生产、安装和使用等方面。
物料提升机(龙门架、井字架)检查标准
物料提升机（龙门架、井字架）检查标准一、架体制作架体形式为门架式和井架式,并规定提升机构是以地面卷扬机为动力、沿导轨做垂直运行的提升机。
1.物料提升机架体应符合下列规定：（1）物料提升机必须使用厂家生产的定型产品，必须经法定部门鉴定检验合格；（2）提升机的设计、制造、安装和使用，必须符合《龙门架及井架物料提升机安全技术规范》的要求；（3）禁止使用企业自己生产制造的物料提升机。
二、限位保险装置2.吊篮停靠装置物料提升机是只准运送物料不准载人的提升设备,物料提升机必须按照要求设置安全停靠装置。
（1）安全停靠装置。
当吊篮运行到位时,停靠装置能将吊篮定位,并能可靠地承担吊篮自重、额定荷载及吊篮内作业人员和运送物料时的工作荷载。
安全检查时应做动作试验验证。
（2）断绳保护装置。
是安全停靠的另一种型式,即当吊篮运行到位作业人员进入吊篮内作业,或当吊篮上下运行中，若发生断绳时,此装置迅速将吊篮可靠地停住并固定在架体上,确保吊篮内作业人员不受害。
此种装置可靠性差,必须在装有断绳保护装置的同时,还要求有安全停靠装置。
3.安全装置应定型化物料提升机虽具有安全装置,但从实际运行中和动作试验中考核,其灵敏度、可靠度都不能满足要求,从而影响生产达不到安全效果。
各种安全装置从设计、使用到定型,应该是一个不断完善的过程，大家推广使用的应该是既灵敏可靠又构造简单便于管理的装置。
4.超高限位装置或称上极限限位器,主要作用是限定吊篮的上升高度，（吊篮上升的最高位置与天梁最低处的距离不应小于3m）,安全检查时应做动作试验验证。
（D当动力采用可逆式卷扬机时,超高限位可采取切断提升电源方式，电机自行制动停车,再开动时电机反转使吊篮下降。
(2)当动力采用摩擦式卷扬机时,超高限位不准采用切断提升电源方式,否则会发生因提升电源被切断，吊篮突然滑落的事故。
应采用到位报警(响铃)方式，以提示司机立即分离离合器,并用手刹制动,然后慢慢松开制动使吊篮滑落。
龙门架及井架物料提升机安全技术规范
龙门架及井架物料提升机安全技术规范1. 引言龙门架及井架物料提升机是在建筑工地上常见的设备，用于提升和运输建筑材料。
由于其作业高度和重量较大，安全问题必须得到高度重视。
本文旨在制定龙门架及井架物料提升机的安全技术规范，确保工地作业人员的人身安全以及设备的正常运行。
2. 设备安装要求2.1 设备安装位置应满足下列要求： - 设备底端与地面之间的距离应符合当地的建筑安全规范。
- 设备底端应与工地周围的固定设施，如建筑墙壁，地基等，保持足够的距离，以确保设备的稳定性和安全性。
- 设备应远离通行区域和其他施工设备，确保人员和设备之间的安全间隔。
2.2 设备安装过程中需要注意以下事项： - 在安装前，应检查设备的所有配件和连接件是否完好，并确保其质量符合安全要求。
- 安装设备时，应确保设备底座稳定，不允许倾斜或晃动。
- 安装设备时，应使用足够强度的支撑物，以确保设备的稳定性。
3. 操作规范3.1 操作者要求： - 操作者必须经过专业培训，并持有相应的操作证书。
- 操作者在操作设备前，应仔细阅读设备的操作手册，并熟悉设备的使用方法和注意事项。
- 操作者应穿戴好个人防护装备，包括安全帽、防护鞋、扣好的安全带等。
3.2 操作要求： - 操作者在使用设备前，应检查设备的工作状态和机械部件是否正常，如果发现异常，应立即报告维修人员。
- 在操作设备时，应注意设备的负载能力，不得超载操作。
- 在起升和运输过程中，应平稳操作，避免突然变速和急刹车，确保物料的稳定性。
- 在设备运行过程中，操作者应始终保持专注和警惕，不得分心或参与其他工作。
4. 日常维护和检修4.1 日常维护要求： - 定期对设备进行日常巡检，包括检查电气系统、润滑系统、制动系统等是否正常工作。
- 定期清洁设备，清除积尘和杂物，确保设备的正常运行。
- 定期检查和更换设备的易损件和磨损件，确保设备的可靠性和安全性。
- 定期进行设备润滑和维护，确保设备的正常运转。
JGJ-88-2010龙门架及井架物料提升机安全技术规范
龙门架及井架物料提升机安全技术规范JGJ88-20102010-08-03发布2011-02-01实施前言根据住房和城乡建设部《关于印发（2008年工程建设标准规范制定、修订计划（第一批）>的通知》（建标[2008]102号）的要求，规范编制组经深入调查研究，认真总结实践经验，并在广泛征求意见的基础上，修订本规范。
本规范的主要技术内容：1.总则；2.术语；3.基本规定；4.结构设计与制作；5.动力与传动装置；6.安全装置与防护设施；7.电气；8.基础、附墙架、缆风绳与地锚；9.安装、拆除与验收；10.检验规则与试验方法；11.使用管理。
本规范修订的主要技术内容：1.规定物料提升机额定起重量不宜超过160kN，安装高度不宜超过30m，安装高度超过30m的物料提升机增加限制条件；2.增加对曳引轮直径与钢丝绳直径的比值、钢丝绳在曳引轮上的包角及曳引力自动平衡装置的规定；3.增加对起重量限制器和防坠安全器的规定；4.对防护围栏、停层平台及平台门的强度、安装高度和安装位置提出具体的规定；5.附录中增加物料提升机安装验收表。
本规范以黑体字标志的条文为强制性条文，必须严格执行。
本规范由住房和城乡建设部负责管理和对强制性条文的解释，由天津市建工集团（控股）有限公司负责具体技术内容的解释。
在执行过程中如有意见或建议，请寄送天津市建工集团（控股）有限公司。
1总则1.0.1为使龙门架及井架物料提升机（以下简称物料提升机）的设计、制作、安装、拆除及使用符合安全技术要求，保证物料提升机安装、拆除、施工作业及人身安全，制定本规范。
1.0.2本规范适用于建筑工程和市政工程所使用的以卷扬机或曳引机为动力、吊笼沿导轨垂直运行的物料提升机的设计、制作、安装、拆除及使用。
不适用于电梯、矿井提升机及升降平台。
1.0.3物料提升机的设计、制作、安装、拆除及使用，除应符合本规范外，尚应符合国家现行有关标准的规定。
2术语2.0.1自升平台self-lifting platform用于导轨架标准节的安装、拆除，通过辅助设施可沿导轨架垂直升降的作业平台。
建筑施工物料提升机安全技术规程(三篇)
建筑施工物料提升机安全技术规程提升机是一种用于建筑施工现场物料垂直运输的设备。
为了保证提升机的安全运行，需要遵循以下技术规程：1. 设备选型和安装- 根据具体施工要求选择合适的提升机型号和规格。
- 确保提升机安装牢固，垂直度和水平度符合要求。
- 安装过程中需要注意线路、控制箱、限位开关和安全扣地等设备的连接和调试。
2. 操作规程- 只有经过培训和持有操作证书的人员才能操作提升机。
- 操作人员应熟悉提升机的工作原理和操作方法，并按照操作手册执行工作。
- 操作人员必须佩戴安全帽和安全带，并遵守安全操作规定。
3. 检修和维护- 定期检查提升机的各项安全装置，如限位开关、安全门等是否正常工作。
- 定期清理提升机周围的工作区域，确保没有杂物或障碍物。
- 定期对提升机进行保养和维护，清洁和润滑关键部件。
4. 安全预防措施- 安装可靠的限位开关和门锁装置，防止超载和误操作。
- 安装防坠落保护装置，如护栏和安全网，确保工作区域安全。
- 使用安全信号设备，如警示灯和蜂鸣器，提醒周围人员注意。
5. 紧急情况处理- 在提升机上设置急停按钮和紧急停车装置，以便在紧急情况下立即停机。
- 操作人员应熟悉紧急情况的处理方法，并及时报告相关部门。
以上是建筑施工物料提升机安全技术规程的一些要点，具体执行应根据相应的国家标准和相关法规进行。
为了保证施工现场的安全，所有工作人员都应严格遵守这些规程，并及时对设备进行检修和维护。
建筑施工物料提升机安全技术规程（二）第一章总则第一条为了保障建筑施工物料提升机在使用过程中的安全，规范施工作业，提高工作效率，制定本规程。
第二条本规程适用于建筑施工现场使用的物料提升机，包括：塔式起重机、液压升降机、施工升降机、葫芦升降机等。
第三条物料提升机施工必须符合国家相关法律法规及技术标准的要求，并且制定专门的施工方案和作业流程。
第四条物料提升机的安装、拆卸、维修和保养必须按照相关技术规范进行，确保设备的正常运行。
井架及物料提升机安装技术规范
交底内容：
1、安装及拆除均应根据施工方案所规定的程序进行，确定指挥人员，划分安全警戒区域并设监护人员。
2、实际安装高度，不得超出设计所允许的最大高度，架体安装的垂直偏差，最大不应超过架体高度的1.%。
3、井架的基础，当无设计要求时，土层压实后的承载力,应不小于80KPQ。砼强度不小于C20，厚度为300MM，基础表面水平偏差不大于10MM，应有排水措施。
4、附墙架的设置应符合设计要求，其间隔一般不宜大于9M，且在建筑物顶层必须设置1组。
5、附墙架与架体及建筑物之间，均应采用刚性连接，并形成稳定结构，不得连在脚手架上，严禁用铅丝绑扎。
6、缆风绳应选用园股钢丝绳，直径不得小于9.3MM，高度在20MM以下时，缆风绳不得少于1组(4-8根)，21-30M时不少于2组。绳卡每个头不少于3只，U型方向不得卡在主绳上。
7、缆风绳与地面的夹角不应大于60°，其下端应与地锚连接，不得栓在树木、电杆或堆放构件等物体上。地锚要增设拖桩。
8、桩应采用钢管（Ø48）或角钢（L75×6）时，不少于2根，并排设置，间距不小于1M，打入深度不少于1.7M，桩顶部应有缆风绳防滑措施。
9、架体的节点螺栓必须紧固，不得有漏装。
10、装有把杆的提升机，其把杆不得装在架体的自由端处。把杆底座要高出工作面，其顶部不得高出架体。把杆与水平面夹角应在45°—70°之间，转向时不得碰到缆风绳。
井架物料提升机安装使用拆卸安全技术规程
井架物料提升机安装使用拆卸安全技术规程嘿，咱今儿个就来说说这井架物料提升机安装使用拆卸安全技术规程。
这可不是闹着玩的事儿啊！你想啊，那井架物料提升机就像是一个大力士，能把各种物料稳稳地提起来运上去。
可要是没安好、没用对、没拆好，那不就成了一个随时可能爆发的小炸弹嘛！安装的时候可得仔细着点儿。
每一个螺丝、每一根杆件，都得给它弄到最妥当的位置。
这就好比搭积木，一块放歪了，整个就不稳当了。
你说要是安装得松松垮垮的，它能好好工作吗？万一在工作的时候出点啥岔子，那可不得了哇！使用的时候更不能马虎。
得按照规定来操作，不能超重啊！你想想，要是让它拉超出它能力范围的东西，那不就像让一个小孩去搬大石头，能不受伤嘛！而且还要经常检查检查，看看有没有啥小毛病，及时给它修好，别等问题大了才发现。
拆卸的时候也别大意。
这可不是随随便便就能拆的，得有顺序，有方法。
就跟拆一个复杂的玩具似的，得一步一步来，要是乱拆一气，说不定就把好东西给拆坏了。
咱可不能小瞧了这井架物料提升机的安装使用拆卸安全技术规程，这可是关系到咱们人身安全和工程顺利进行的大事儿啊！要是不遵守，那后果可不堪设想。
就好像在路上开车不遵守交通规则，那不就容易出车祸嘛！所以啊，不管是安装的师傅，还是使用的工人，或者是负责拆卸的人员，都得把这安全技术规程牢记在心。
别嫌麻烦，别图省事，安全才是最重要的呀！这可不是开玩笑的，这是实实在在的责任呐！大家都得上点心，为自己，也为别人的安全负责。
你说是不是这个理儿？咱可不能让这井架物料提升机变成一个让人提心吊胆的家伙，而要让它成为我们工作的好帮手，安全又可靠地为我们服务。
大家都行动起来，严格按照规程来，让我们的工作环境更加安全可靠，让我们都能平平安安地完成每一项任务。
这多好哇！难道不是吗？。
井架及物料提升机安装技术规范
井架及物料提升机安装技术规范1. 引言本文档旨在规范井架及物料提升机的安装技术，确保安装过程安全可靠、符合标准要求。
井架及物料提升机广泛应用于工业领域，承担物料运输的重要任务，因此安装过程的规范性对于保障设备的正常运行至关重要。
2. 安装前准备2.1 设备准备在进行井架及物料提升机的安装前，需要准备好以下设备和工具：•井架及物料提升机本体•安装固定支架•螺丝刀、扳手、螺母等工具•安全防护设备，如安全带、安全帽等2.2 安装场地准备在安装前，需要对安装场地进行准备，包括：•清理场地，确保场地干净整洁，无杂物堆积•准备好必要的电源、水源等基础设施条件•检查场地是否平整，是否满足井架及物料提升机的安装要求3. 安装流程3.1 安全措施在进行井架及物料提升机的安装过程中，必须严格遵守安全操作规程，采取以下安全措施：•所有安装人员必须佩戴安全帽、安全鞋等个人防护装备•确保安装现场有足够的光照和通风条件•确保安装现场的通道畅通，避免阻塞和堆积杂物•严禁在进行安装工作时饮酒、吸烟等不安全行为•在安装现场设置明显的警示标识，提醒他人注意安全3.2 安装步骤3.2.1 固定支架的安装首先，安装人员需要根据设计要求和实际情况选择合适的位置，然后按照以下步骤进行固定支架的安装：1.使用螺丝刀和扳手等工具，将固定支架的各个部件拼装起来，确保结构牢固、稳定2.使用水平仪等工具检测固定支架是否水平，必要时进行调整3.使用螺栓将固定支架与地面或墙壁等支撑结构牢固连接3.2.2 井架及物料提升机的安装安装完固定支架后，可以进行井架及物料提升机本体的安装，具体步骤如下：1.将井架及物料提升机本体放置在固定支架上，确保其稳固并垂直2.使用螺丝刀和扳手等工具，根据产品说明书和设计图纸的要求，将井架及物料提升机的各个部件连接起来3.检查井架及物料提升机的各个部件是否安装正确、紧固可靠，必要时进行调整和修正3.2.3 功能测试和调试在完成井架及物料提升机的安装后，需要进行功能测试和调试，以确保其正常运行。
龙门架及井架物料提升机安全技术规范龙门架及井架物料提升机安全技术规范
龙门架及井架物料提升机安全技术规范第一章总则第1．0．1条为使龙门架及井架物料提升机（简称提升机）的设计、制作符合安全要求和在施工中得到正确使用，保证施工及人身安全，制订本规范。
第1．0．2条本规范适用于新建、整修、拆除等工程施工中，额定起重量在2000kg 以下，以地面卷扬机为动力、沿导轨做垂直运行的高、低架物料提升机。
注：提升高度30m以下（含30m）为低架；提升高度31~150mm为高架。
第1．0．3条提升机设计、制造、安装和使用，除应符合本规范外，尚应符合国家现行的《起重机械安全规程》等有关标准的规定。
第二章一般规定第2．0．1条制造提升机应先提出设计方案，并有图纸、计算书和质量保证措施。
第2．0．2条提升机应有产品标牌，标明额定起重量，最大提升速度、最大架设高度、制造单位、产品编号及出厂日期。
第2．0．3条提升机吊篮与架体的涂色应有明显区别。
第2．0．4条提升机出厂前，应按规定进行检验，并附产品合格证。
第2．0．5条安装提升机架体的人员，应按高处作业人员要求，经过培训持证上岗。
第2．0．6条提升机在安装完毕后，必须经正式验收，符合要求后方可投入使用。
第2．0．7条使用单位应根据提升机的类型制订操作规程，建立管理制度及检修制度。
第2．0．8条使用单位应对每台提升机建立设备技术档案，其内容应包括：验收，检修，试验及事故情况。
第2．0．9条应配备经正式考试合格持有操作证的专职司机。
第三章结构设计与制造第一节结构设计第3．1．1条提升机钢结构（以下简称结构）的设计，应满足制造、运输、安装、使用等各种条件下的强度、刚度和稳定性要求，其结构计算应符合现行国家标准《钢结构设计规范》的规定。
第3．1．2条结构设计时应考虑下列荷载：一、工作状态下的计算荷载。
包括：自重、提升荷载和工作状态下的风荷载；二、非工作状态下的计算荷载。
包括：自重和非工作状态下的风荷载；三、荷载的计算应符合现行国家标准《建筑结构荷载规范》的规定。
龙门架及井架物料提升机安全技术规范
龙门架及井架物料提升机安全技术规范(JGJ88—1992)龙门架、井架作为垂直运输设备，各地现场施工普遍使用，但是由于制作无设计、使用无标准，一些单位往往粗制滥造任意使用，致使事故连连发生。
为此建设部对龙门架、井架的设计、制作、使用、管理进行了规定。
《规范》就是按照设计、制造、安装、拆除、使用与管理的程序进行编制的。
一、《规范》主要特点(I)标题明确规定了“物料提升机”，属于起重机类别，不属于大型工具，它像外用电梯、塔式起重机一样，是由标准节或标准件组成架体，由滑轮组及钢丝绳组成传动机构，再配上卷扬机作动力，使装载物料的吊篮在架体内升降，完成起重机的全部工作。
从升降机的使用分类，大体上分为：载人电梯、人货两用梯和物料升降机，这种提升机基本上是属于第三类的，在上下运行中严禁载人，但吊篮升到位置后，需要上人进入吊篮中推车卸料，所以要另外再加一套安全保险装置，以解决卸料时人员的安全问题。
目前全国各地提升机种类较多，但受力形式和工作条件有的差异很大，所以在总则中进一步说明此规范规定的提升机，主要是“以地面卷扬机为动力，沿导轨做垂直运行的”提升机，不包括用井字架身，顶部上塔臂做回转的提升机。
(2)按照实际使用条件，把提升机按架体的高度分为高架提升机和低架提升机，低架提升机是指高度在30m以下的，高架是指30m以上。
以30m分界是考虑：第一从使用上，大量的建筑在七层以下，一般为六层一七层住宅楼，24m高的提升机基本上可以满足使用，所以规定了30m，对一般低建筑都可满足使用；第二是从使用条件和受力条件出发，在高层和超高建筑施工中，为配合装修工程也采用了提升机，出现了架体高达lOOm到150m，或者更高，这些提升机的使用条件及受力情况有了变化，它不像30m以下低架提升机那样普遍，在各方面要求严一些也是符合实际情况的。
(3)关于最大起重量问题。
《规范》初稿定为1000kg，后来改为1500kg，最后按一些地区意见改为2000kg。
