高中物理恒定电流经典习题20道-带答案教学内容
第1页（共5页）
选择题（共20小题）
1、如图所示，电解槽内有一价的电解溶液，ts内通过溶液内横截面S的正离子数是n1，负离子数是n2，设元电
荷的电量为e，以下解释正确的是（ ）
A． 正离子定向移动形成电流，方向从A到B，负离子定向移动形成电流方向从B到A
B． 溶液内正负离子沿相反方向运动，电流相互抵消
C．
溶液内电流方向从A到B，电流I=
D．
溶液内电流方向从A到B，电流I=
2、某电解池，如果在1s钟内共有5×1018个二价正离子和1.0×1019个一价负离子通过某截面，那么通过这个截
面的电流是（ ）
A． 0A B． 0.8A C． 1.6A D． 3.2A
3、图中的甲、乙两个电路，都是由一个灵敏电流计G和一个变阻器R组成，它们之中一个是测电压的电压表，
另一个是测电流的电流表，那么以下结论中正确的是（ ）
A． 甲表是电流表，R增大时量程增大
B． 甲表是电流表，R增大时量程减小
C． 乙表是电压表，R增大时量程减小
D． 上述说法都不对
4、将两个相同的灵敏电流计表头，分别改装成一只较大量程电流表和一只较大量程电压表，一个同学在做实验
时误将这两个表串联起来，则（ ）
A． 两表头指针都不偏转
B． 两表头指针偏角相同
C． 改装成电流表的表头指针有偏转，改装成电压表的表头指针几乎不偏转
D． 改装成电压表的表头指针有偏转，改装成电流表的表头指针几乎不偏转
5、如图，虚线框内为改装好的电表，M、N为新电表的接线柱，其中灵敏电流计G的满偏电流为200μA，已测得
它的内阻为495.0Ω．图中电阻箱读数为5.0Ω．现将MN接入某电路，发现灵敏电流计G刚好满偏，则根据以上
数据计算可知（ ）
第2页（共5页）
A． M、N两端的电压为1mV B． M、N两端的电压为100mV
C． 流过M、N的电流为2μA D． 流过M、N的电流为20mA
6、一伏特表有电流表G与电阻R串联而成，如图所示，若在使用中发现此伏特计的读数总比准确值稍小一些，
采用下列哪种措施可能加以改进（ ）
A． 在R上串联一比R小得多的电阻
B． 在R上串联一比R大得多的电阻
C． 在R上并联一比R小得多的电阻
D． 在R上并联一比R大得多的电阻
7、电流表的内阻是Rg=200Ω，满偏电流值是Ig=500μA，现在欲把这电流表改装成量程为1.0V的电压表，正确
的方法是（ ）
A． 应串联一个0.1Ω的电阻 B． 应并联一个0.1Ω的电阻
C． 应串联一个1800Ω的电阻 D． 应并联一个1800Ω的电阻
8、相同的电流表分别改装成两个电流表A1、A2和两个电压表V1、V2，A1的量程大于A2的量程，V1的量程大于V
2
的量程，把它们接入图所示的电路，闭合开关后（ ）
A． A1的读数比A2的读数大
B． A1指针偏转角度比A2指针偏转角度大
C． V1的读数比V2的读数大
D． V1指针偏转角度比V2指针偏转角度大
9、如图所示是一个双量程电压表，表头是一个内阻Rg=500Ω，满刻度电流为Ig=1mA的毫安表，现接成量程分别
为10V和100V的两个量程，则所串联的电阻R1和R2分别为（ ）
A． 9500Ω，9.95×104Ω B． 9500Ω，9×104Ω
C． 1.0×103Ω，9×104Ω D． 1.0×103Ω，9.95×104Ω
10、用图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是（ ）
A． 电压表的内电阻越小，测量越精确
B． 电流表的内电阻越小，测量越精确
C． 电压表的读数大于RX两端真实电压，RX的测量值大于真实值
D． 由于电流表的分流作用，使RX的测量值小于真实值
第3页（共5页）
11、在如图所示的电路中，E为电源电动势，r为电源内阻，R1和R3均为定值电阻，R2为滑动变阻器．当R2的滑
动触点在a端时合上开关S，此时三个电表A1、A2和V的示数分别为I1、I2和U．现将R2的滑动触点向b端移动，
则三个电表示数的变化情况是（ ）
A． I1增大，I2不变，U增大 B． I1减小，I2增大，U减小
C． I1增大，I2减小，U增大 D． I1减小，I2不变，U减小
12、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器
R4的滑片向b端移动时，则（ ）
A． 电压表读数减小 B． 电流表读数减小
C． 质点P将向上运动 D． R3上消耗的功率逐渐增大
13、在图所示的电路中，电源电动势为E、内电阻为r．将滑动变阻器的滑片P从图示位置向右滑动的过程中，
关于各电表示数的变化，下列判断中正确的是（ ）
A． 电压表V的示数变小 B． 电流表A2的示数变小
C． 电流表A1的示数变小 D． 电流表A的示数变大
14、在如图所示的电路中，灯炮L的电阻大于电源的内阻r，闭合电键S，将滑动变阻器滑片P向左移动一段距
离后，下列结论正确的是（ ）
A． 灯泡L变亮
B． 电源的输出功率增大
C． 电容器C上电荷量减少
D． 电流表读数变小，电压表读数变大
第4页（共5页）
15、如图所示，电流表A1（0～3A）和A2（0～0.6A）是由两个相同的电流表改装而成，现将这两个电流表并联后
接入电路中，闭合开关S，调节滑动变阻器，下列说法中正确的是（ ）
A． A1、A2的读数之比为1：1
B． A1、A2的读数之比为5：1
C． A1、A2的指针偏转角度之比为1：1
D． A1、A2的指针偏转角度之比为1：5
16、在如图甲所示的电路中，L1、L2和L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示，当
开关S闭合后，电路中的总电流为0.25A．则此时（ ）
A． L1的电压为L2电压的2倍
B． L1消耗的电功率为0.75W
C． L2的电阻为12Ω
D． L1、L2消耗的电功率的比值大于4：1
17图所示电路中的电源为恒流源，不管外电路的电阻如何变，它都能够提供持续的定值电流．当滑动变阻器的
滑动触头向上滑动时，电压表的读数变化量与电流表的读数变化量之比的绝对值是（ ）
A． R0 B． R1 C． R2 D． 不能确定
18、如图所示，A和B为竖直放置的平行金属板，在两极板间用绝缘线悬挂一带电小球．开始时开关S闭合且滑
动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向．（电源的内阻不能忽略）下列判断正确的是（ ）
A． 小球带负电
B． 当滑动头从a向b滑动时，细线的偏角θ变大
C． 当滑动头从a向b滑动时，电流表中有电流，方向从上向下
D． 当滑动头从a向b滑动时，电源的输出功率一定变大
19、如图所示的电路中，R1、R2、R3是固定电阻，R4是光敏电阻，其阻值随光照的强度增强而减小．当开关S闭
合且没有光照射时，电容器C不带电．当用强光照射R4且电路稳定时，则与无光照射时比较（ ）
第5页（共5页）
A． 电容器C的上极板带负电
B． 电容器C的下极板带负电
C． 通过R4的电流变小，电源的路端电压增大
D． 通过R4的电流变大，电源提供的总功率变大
20、如图所示，平行金属板中带电质点P原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器
R4的滑片向b端移动时，则（ ）
A． 电压表读数减小 B． 电流表读数增大
C． 质点P将向上运动 D． R3上消耗的功率逐渐增大
选择题（共20小题）
1．D 2．D 3．B 4．D 5．D 6．D 7．C 8．AC 9．B 10．BC 11．B 12．A
13．B 14．D 15．BC 16．BD 17．B 18．C 19．AD 20．AB
高中物理稳恒电流试题(有答案和解析)含解析
高中物理稳恒电流试题(有答案和解析)含解析一、稳恒电流专项训练1．为了测量一个阻值较大的末知电阻，某同学使用了干电池（1.5V ），毫安表（1mA ），电阻箱（0～9999W ），电键，导线等器材．该同学设计的实验电路如图甲所示，实验时，将电阻箱阻值置于最大，断开2K ，闭合1K ，减小电阻箱的阻值，使电流表的示数为1I ＝1.00mA ，记录电流强度值；然后保持电阻箱阻值不变，断开1K ，闭合2K ，此时电流表示数为1I ＝0.80mA ，记录电流强度值．由此可得被测电阻的阻值为____W ．经分析，该同学认为上述方案中电源电动势的值可能与标称值不一致，因此会造成误差．为避免电源对实验结果的影响，又设计了如图乙所示的实验电路，实验过程如下： 断开1K ，闭合2K ，此时电流表指针处于某一位置，记录相应的电流值，其大小为I ；断开2K ，闭合1K ，调节电阻箱的阻值，使电流表的示数为___ ，记录此时电阻箱的阻值，其大小为0R ．由此可测出x R ＝ ．【答案】0375,,I R【解析】解：方案一中根据闭合电路欧姆定律，有E=I 1（r+R 1+R 2） （其中r 为电源内阻，R 1为电阻箱电阻，R 2为电流表内阻）E=I 2（r+R 1+R 2+R ）由以上两式可解得R=375Ω方案二是利用电阻箱等效替代电阻R 0，故电流表读数不变，为I ，电阻箱的阻值为R 0． 故答案为375，I ，R 0．【点评】本题关键是根据闭合电路欧姆定律列方程，然后联立求解；第二方案是用等效替代法，要保证电流相等．2．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质．（1）一段横截面积为S 、长为l 的直导线，单位体积内有n 个自由电子，电子电荷量为e ．该导线通有电流时，假设自由电子定向移动的速率均为v ．（a ）求导线中的电流I ；（b ）将该导线放在匀强磁场中，电流方向垂直于磁感应强度B ，导线所受安培力大小为F 安，导线内自由电子所受洛伦兹力大小的总和为F ，推导F 安=F ．（2）正方体密闭容器中有大量运动粒子，每个粒子质量为m ，单位体积内粒子数量n 为恒量．为简化问题，我们假定：粒子大小可以忽略；其速率均为v ，且与器壁各面碰撞的机会均等；与器壁碰撞前后瞬间，粒子速度方向都与器壁垂直，且速率不变．利用所学力学知识，导出器壁单位面积所受粒子压力F 与m 、n 和v 的关系．（注意：解题过程中需要用到、但题目没有给出的物理量，要在解题时做必要的说明）【答案】（1）I nvSe =证明见答案 （2）213F P nm S υ== 【解析】（1）（a ）电流Q I t=，又因为[()]Q ne v St =，代入则I nvSe = （b ）F 安=BIL ，I nvSe =，代入则：F 安=BnvSeL ；因为总的自由电子个数N=nSL ，每个自由电子受到洛伦兹力大小f=Bve ，所以F=Nf =BnvSeL=F 安，即F 安=F ．（2）气体压强公式的推导：设分子质量为m ，平均速率为v ，单位体积的分子数为n ；建立图示柱体模型，设柱体底面积为S ，长为l ，则l t υ=柱体体积V Sl =柱体内分子总数N nV =总因分子向各个方向运动的几率相等，所以在t 时间内与柱体底面碰撞的分子总数为’16N N 总总＝ 设碰前速度方向垂直柱体底面且碰撞是弹性的，则分子碰撞器壁前后，总动量的变化量为2p m N υ∆=，总依据动量定理有Ft p =∆又压力Ft p =∆由以上各式得单位面积上的压力2013F F nm S υ== 【点评】本题的第1题中两问都曾出现在课本中，例如分别出现在人教版选修3-1.P42，选修3-1P .42，这两个在上新课时如果老师注意到，并带着学生思考推导，那么这题得分是很容易的．第2问需要利用动量守恒知识，并结合热力学统计知识，通过建立模型，然后进行推导，这对学生能力要求较高，为了处理相应问题，通过建模来处理问题．在整个推导过程并不复杂，但对分析容易对结果造成影响的错误是误认为所有分析都朝同一方向运动，而不是热力学统计结果分子向各个运动方向运动概率大致相等，即要取总分子个数的1．6【考点定位】电流微观表达式、洛伦兹力推导以及压强的微观推导．3．（18分）如图所示，金属导轨MNC和PQD，MN与PQ平行且间距为L，所在平面与水平面夹角为α，N、Q连线与MN垂直，M、P间接有阻值为R的电阻；光滑直导轨NC 和QD在同一水平面内，与NQ的夹角都为锐角θ。
高中物理题型分类汇总含详细答案-----恒定电流
高中物理题型分类汇总含详细答案-----恒定电流一、单选题1.如图所示，一根长为L，横截面积为S的金属棒，其材料的电阻为R，棒内单位体积自由电子数为n，电子的质量为m，电荷量为e。
在棒两端加上恒定的电压时，棒内产生电流，自由电子定向运动的平均速率为v，则金属棒内的电场强度大小为（）A. B. C. D.2.如图所示为某同学设计的多用电表的原理示意图。
虚线框中S为一个单刀多掷开关，通过操作开关，接线柱B可以分别与触点1、2、3接通，从而实现使用多用电表测量不同物理量的不同功能。
关于此多用电表，下列说法中正确的是（）A.当S接1时，处于测量电流的挡位，其中接线柱B接的是黑表笔B.当S接2时，处于测量电压的挡位，其中接线柱B接的是黑表笔C.当S接2时，处于测量电阻的挡位，其中接线柱B接的是红表笔D.当S接3时，处于测量电压的挡位，其中接线柱B接的是红表笔3.如图，是一实验电路图，在滑动触头由a端滑向b端的过程中，下列表述正确的是（）A.路端电压变大B.电流表的示数变小C.电源的输出功率变小D.电路的总电阻变大4.如图所示，E为电源，其内阻不可忽略，R T为热敏电阻，其阻值随温度的升高而减小，L 为指示灯泡，C为平行板电容器，G为灵敏电流计。
闭合开关S，当环境温度明显升高时，下列说法正确的是（）A.G中电流方向由a到bB.R T两端电压变大C.C所带的电荷量保持不变D.L变暗5.把两根同种材料的电阻丝分别连在两个电路中，A电阻丝的长度为L，直径为d，B电阻丝长度为2L，直径为2d。
要使A、B电阻丝消耗的功率相同，加在两电阻丝上的电压之比应为（）A.U A∶U B＝1∶1B.U A∶U B＝∶1C.U A∶U B＝∶2D.U A∶U B＝2∶16.在如图所示的电路中，当开关S闭合后，若将滑动变阻器的滑片P向上调节，下列说法正确的是（）A.灯变亮，电容器的带电荷量增大B.灯变暗，电压表的示数增大C.灯变暗，电压表和电流表的示数都增大D.灯变暗，电流表的示数减小7.用电流表和电压表测量电阻R的阻值。

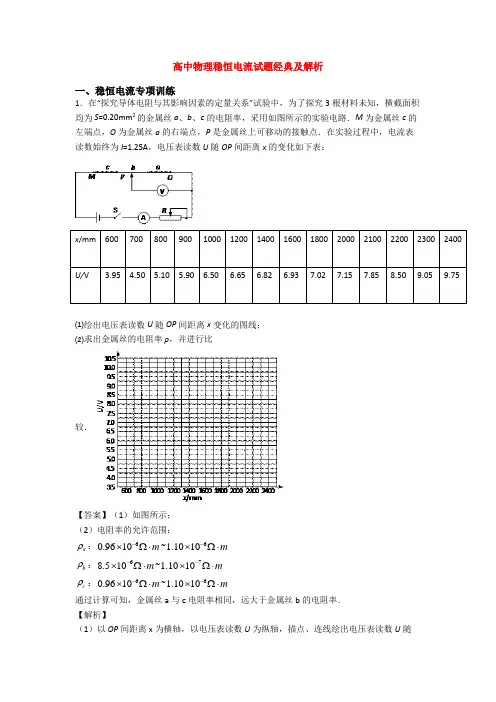

高中物理稳恒电流试题经典及解析
高中物理稳恒电流试题经典及解析一、稳恒电流专项训练1．在“探究导体电阻与其影响因素的定量关系”试验中，为了探究3根材料未知，横截面积均为S =0.20mm 2的金属丝a 、b 、c 的电阻率，采用如图所示的实验电路．M 为金属丝c 的左端点，O 为金属丝a 的右端点，P 是金属丝上可移动的接触点．在实验过程中，电流表读数始终为I =1.25A ，电压表读数U 随OP 间距离x 的变化如下表：x /mm600 700 800 900 1000 120014001600180020002100220023002400U/V3.954.505.105.906.506.656.826.937.027.157.858.509.059.75⑴绘出电压表读数U 随OP 间距离x 变化的图线； ⑵求出金属丝的电阻率ρ，并进行比较．【答案】（1）如图所示； （2）电阻率的允许范围：a ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅b ρ：68.510m -⨯Ω⋅~71.1010m -⨯Ω⋅c ρ：60.9610m -⨯Ω⋅~61.1010m -⨯Ω⋅通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率． 【解析】（1）以OP 间距离x 为横轴，以电压表读数U 为纵轴，描点、连线绘出电压表读数U 随OP 间距离x 变化的图线． （2）根据电阻定律l R S ρ=可得S U S R l I lρ=⋅=⋅． 663(6.5 3.9)0.2010 1.04101.25(1000600)10a m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 673(7.1 6.5)0.20109.6101.25(20001000)10b m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 663(9.77.1)0.2010 1.04101.25(24002000)10c m m ρ----⨯⨯=Ω⋅=⨯Ω⋅⨯-⨯ 通过计算可知，金属丝a 与c 电阻率相同，远大于金属丝b 的电阻率．2．（1）用螺旋测微器测量金属导线的直径，其示数如图所示，该金属导线的直径为 mm ．（2）用下列器材装成描绘电阻0R 伏安特性曲线的电路，请将实物图连线成为实验电路． 微安表μA （量程200μA ，内阻约200Ω）； 电压表V （量程3V ，内阻约10Ω）； 电阻0R （阻值约20 kΩ）；滑动变阻器R （最大阻值50Ω，额定电流1 A ）； 电池组E （电动势3V ，内阻不计）；开关S 及导线若干．【答案】（1）1.880（1.878～1.882均正确） （2）【解析】（1）首先读出固定刻度1.5 mm再读出可动刻度38. 0×0. 01 mm="0.380" mm 金属丝直径为（1.5＋0.380) mm="1.880" mm ．（注意半刻度线是否漏出；可动刻度需要估读）（2）描绘一个电阻的伏安特性曲线一般要求电压要从0开始调节，因此要采用分压电路．由于0VA 0100,0.5R R R R ==，因此μA 表要采用内接法，其电路原理图为 连线时按照上图中所标序号顺序连接即可．3．在如图所示的电路中，电源内电阻r=1Ω，当开关S 闭合后电路正常工作，电压表的读数U=8.5V ，电流表的读数I=0.5A ．求： ①电阻R ； ②电源电动势E ； ③电源的输出功率P ．【答案】(1)17R =Ω；(2)9E V =；(3) 4.25P w = 【解析】 【分析】 【详解】(1)由部分电路的欧姆定律，可得电阻为：5UR I==Ω (2)根据闭合电路欧姆定律得电源电动势为E ＝U ＋Ir ＝12V (3)电源的输出功率为P ＝UI ＝20W 【点睛】部分电路欧姆定律U =IR 和闭合电路欧姆定律E =U +Ir 是电路的重点，也是考试的热点，要熟练掌握．4．如图所示，已知电源电动势E=20V ，内阻r=lΩ，当接入固定电阻R=3Ω时，电路中标有“3V,6W”的灯泡L 和内阻R D =1Ω的小型直流电动机D 都恰能正常工作.试求：（1）流过灯泡的电流（2）固定电阻的发热功率（3）电动机输出的机械功率【答案】（1）2A（2）7V（3）12W【解析】（1）接通电路后，小灯泡正常工作，由灯泡上的额定电压U和额定功率P的数值可得流过灯泡的电流为：=2A（2）根据热功率公式，可得固定电阻的发热功率：=12W（3）根据闭合电路欧姆定律，可知电动机两端的电压：=9V电动机消耗的功率：=18W一部分是线圈内阻的发热功率：=4W另一部分转换为机械功率输出，则=14W【点睛】（1）由灯泡正常发光，可以求出灯泡中的电流；（2）知道电阻中流过的电流，就可利用热功率方程，求出热功率；（3）电动机消耗的电功率有两个去向：一部分是线圈内阻的发热功率；另一部分转化为机械功率输出。

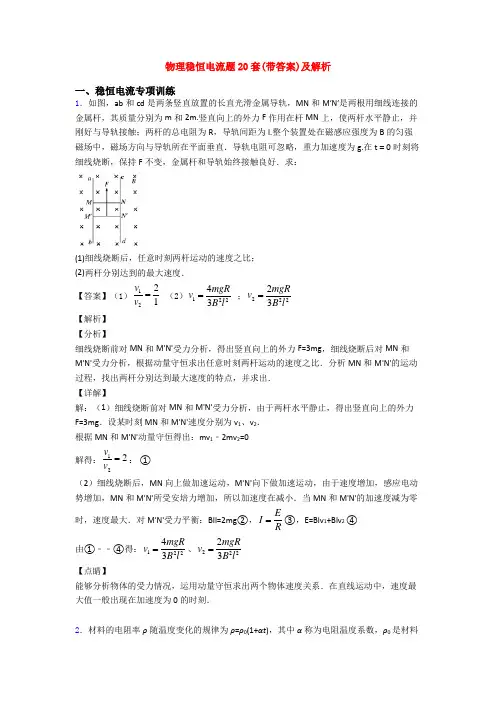

物理稳恒电流题20套(带答案)及解析
物理稳恒电流题20套(带答案)及解析一、稳恒电流专项训练1．如图，ab 和cd 是两条竖直放置的长直光滑金属导轨，MN 和M′N′是两根用细线连接的金属杆，其质量分别为m 和2m.竖直向上的外力F 作用在杆MN 上，使两杆水平静止，并刚好与导轨接触；两杆的总电阻为R ，导轨间距为l.整个装置处在磁感应强度为B 的匀强磁场中，磁场方向与导轨所在平面垂直．导轨电阻可忽略，重力加速度为g.在t ＝0时刻将细线烧断，保持F 不变，金属杆和导轨始终接触良好．求：(1)细线烧断后，任意时刻两杆运动的速度之比； (2)两杆分别达到的最大速度． 【答案】（1）1221v v = （2）12243mgR v B l = ；22223mgR v B l= 【解析】 【分析】细线烧断前对MN 和M'N'受力分析，得出竖直向上的外力F=3mg ，细线烧断后对MN 和M'N'受力分析，根据动量守恒求出任意时刻两杆运动的速度之比．分析MN 和M'N'的运动过程，找出两杆分别达到最大速度的特点，并求出． 【详解】解：（1）细线烧断前对MN 和M'N'受力分析，由于两杆水平静止，得出竖直向上的外力F=3mg ．设某时刻MN 和M'N'速度分别为v 1、v 2． 根据MN 和M'N'动量守恒得出：mv 1﹣2mv 2=0 解得：122v v =： ① （2）细线烧断后，MN 向上做加速运动，M'N'向下做加速运动，由于速度增加，感应电动势增加，MN 和M'N'所受安培力增加，所以加速度在减小．当MN 和M'N'的加速度减为零时，速度最大．对M'N'受力平衡：BIl=2mg②，EI R=③，E=Blv 1+Blv 2 ④ 由①﹣﹣④得：12243mgR v B l =、22223mgRv B l = 【点睛】能够分析物体的受力情况，运用动量守恒求出两个物体速度关系．在直线运动中，速度最大值一般出现在加速度为0的时刻．2．材料的电阻率ρ随温度变化的规律为ρ=ρ0(1+αt )，其中α称为电阻温度系数，ρ0是材料在t =0℃时的电阻率．在一定的温度范围内α是与温度无关的常量．金属的电阻一般随温度的增加而增加，具有正温度系数；而某些非金属如碳等则相反，具有负温度系数．利用具有正负温度系数的两种材料的互补特性，可制成阻值在一定温度范围内不随温度变化的电阻．已知：在0℃时，铜的电阻率为1.7×10-8Ω·m ，碳的电阻率为3.5×10-5Ω·m ；在0℃附近，铜的电阻温度系数为3．9×10-3℃-1，碳的电阻温度系数为-5.0×10-4℃-1．将横截面积相同的碳棒与铜棒串接成长1.0m 的导体，要求其电阻在0℃附近不随温度变化，求所需碳棒的长度（忽略碳棒和铜棒的尺寸随温度的变化）． 【答案】3．8×10-3m 【解析】 【分析】 【详解】设所需碳棒的长度为L 1，电阻率为1ρ，电阻恒温系数为1α；铜棒的长度为2L ，电阻率为2ρ，电阻恒温系数为2α．根据题意有1101)l t ρρα=+（①2202)l t ρρα=+（②式中1020ρρ、分别为碳和铜在0℃时的电阻率． 设碳棒的电阻为1R ，铜棒的电阻为2R ，有111L R S ρ=③，222LR Sρ=④ 式中S 为碳棒与铜棒的横截面积．碳棒和铜棒连接成的导体的总电阻和总长度分别为12R R R =+⑤，012L L L =+⑥式中0 1.0m L = 联立以上各式得：10112022121020L L L L R t S S Sραραρρ+=++⑦ 要使电阻R 不随温度t 变化，⑦式中t 的系数必须为零．即101120220L L ραρα+=⑧ 联立⑥⑧得：20210202101L L ραραρα=-⑨代入数据解得：313810m L -=⨯．⑩ 【点睛】考点：考查了电阻定律的综合应用本题分析过程非常复杂，难度较大，关键是对题中的信息能够吃投，比如哦要使电阻R 不随温度t 变化，需要满足的条件3．对于同一物理问题，常常可以从宏观与微观两个不同角度进行研究，找出其内在联系，从而更加深刻地理解其物理本质。

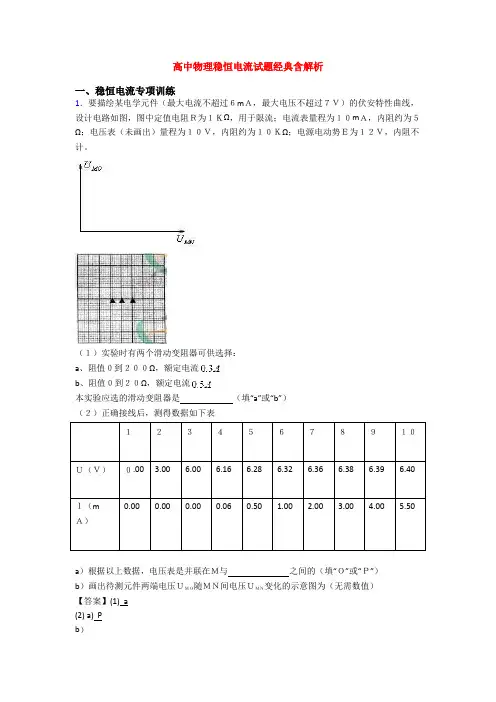

高中物理稳恒电流试题经典含解析
