旋转蒸发器-旋转蒸发仪的使用方法
旋转蒸发器/旋转蒸发仪是实验室很常用的一种蒸馏装置，广泛
应用于多个行业的多种场景。但是有很多人不太了解旋转蒸发仪器的
使用方法，今天跟大家简单分享一下。
旋转蒸发器/旋转蒸发仪的使用方法
⒈旋转蒸发器/旋转蒸发仪主机高低调节：手动升降,手托机头上
下滑动或者液压杆转动主机上下升降；电动升降,上面有（双保险：
薄膜按键和翘板式按键）及上下按键、手触上升键主机上升,手触下
降键主机下降；
⒉旋转蒸发器/旋转蒸发仪冷凝器上有两个外接头和内部蛇形管
相通的是接冷却水用的,一头接进水,另一头接出水,一般接自来水,冷
凝水温度越低效果越好（可配低温冷却循环装置），其中一个嘴和内
部直管相通的是抽真空接头,接真空泵皮管抽真空用的；
⒊打开主电源、开机前先将调速旋钮左旋到底,按下电源开关指
示灯亮,然后慢慢往右旋至所需要的转速,一般大蒸发瓶用中,低速,粘
度大的溶液用较低转速。烧瓶是标准接口24#口或者29#口,随机附烧
瓶不够可以单独购买,溶液量一般不超过60%为适宜；
⒋使用时：应先打开冷却水（如果自来水冷却效果不好物料会被
真空抽走、就需要配低温循环装置），然后开始减压,调节你需要的加
热温度、一般在0.095mpa左右真空度情况下设置物料沸点的一半
+5C°、再开动电机转动蒸馏烧瓶；
5.结束时,应该先停止旋转蒸发器/旋转蒸发仪旋转电机,再通大气,
以防蒸馏烧瓶在转动中脱落和真空泵倒吸。
简单总结旋转蒸发仪使用的操作要点
简单总结旋转蒸发仪使用的操作要点旋转蒸发仪是一种常用的实验设备，用于溶剂的蒸发和浓缩。
它的使用操作相对简单，但仍需注意以下要点：1. 准备工作：首先，检查旋转蒸发仪的各个部件是否完好，并保证设备处于良好的工作状态。
同时，确保旋转蒸发仪所需的溶剂和试样已准备好。
2. 选择合适的热水浴：根据实验需求，选择合适的热水浴，将旋转蒸发仪的蒸发瓶放入其中。
热水浴的温度应根据试样的性质和蒸发速度进行调整。
一般来说，较高的温度可以加快蒸发速度，但可能会对试样造成损害。
3. 设置转速和真空度：根据试样的性质和蒸发要求，设置旋转蒸发仪的转速和真空度。
转速的选择应根据试样的黏度和蒸发速度来确定，一般建议初始时转速较低，待试样逐渐浓缩后再逐渐提高转速。
真空度的选择应根据试样的沸点来确定，以保证溶剂在较低温度下蒸发。
4. 调整注油速度：在旋转蒸发仪进行蒸发之前，需要将溶剂注入蒸发瓶中。
为了控制溶剂的蒸发速度，需要调整注油速度。
注油速度过快可能导致溶剂溅出或溶剂蒸发不均匀，而注油速度过慢则可能导致试样浓缩速度过慢。
5. 观察蒸发过程：在蒸发过程中，需要时刻观察旋转蒸发仪的运行情况。
注意观察溶剂的蒸发速度和试样的浓缩情况，及时调整参数以保证实验的顺利进行。
6. 控制温度和真空度：在蒸发过程中，需要根据实验需要不断调整热水浴的温度和旋转蒸发仪的真空度。
通过控制温度和真空度，可以实现对溶剂的快速蒸发和试样的高效浓缩。
7. 完成蒸发：当试样已经达到所需浓缩程度时，停止旋转蒸发仪的运行。
然后，关闭热水浴和真空泵，等待旋转蒸发仪冷却后，即可取出蒸发瓶并进行后续实验。
总结：旋转蒸发仪的操作要点包括准备工作、选择合适的热水浴、设置转速和真空度、调整注油速度、观察蒸发过程、控制温度和真空度，以及完成蒸发。
通过正确操作旋转蒸发仪，可以实现溶剂的快速蒸发和试样的高效浓缩，从而为后续实验提供可靠的样品。
在使用过程中，需要注意安全操作，避免溶剂溅出和设备损坏。
旋转蒸发仪的正确操作方法介绍 旋转蒸发仪如何操作
旋转蒸发仪的正确操作方法介绍旋转蒸发仪如何操作旋转蒸发仪的正确操作方法如下：1.旋转蒸发仪打开后，金属套温度计,船用温度计,V型温度计,铜套温度计先谙习各部件的相应位置，取仪器时，一手握支架，一手托基坐或双手握支架，渐渐取出，严禁用手提望远镜或水平轴部位。
2.取出仪器前，先将三脚架安置好，取出后立刻放在三脚架上，用中心螺旋固定好。
3.旋转蒸发仪在装箱前，观测人员不得离开仪器。
4.旋转蒸发仪必需由测量人员携带，不得碰撞，不得倒放。
5.旋转蒸发仪托运，必需放在装有软垫的防震箱子中，并在箱外标明“不得倒置”的字样，写上“光学或电子仪器，当心轻放，严禁重压”。
必要时应派人护送。
6.旋转蒸发仪由汽车运输时，要防止颠波和震动，一般应放在车的前部软垫上，或由人抱住放在腿上，亦可背在背上，不得放在车箱底柜上。
7.短距离搬站时，仪器要竖着拿，使仪器保持垂直轴的铅垂状态，切不可横扛在肩上，以免碰伤仪器或损坏仪器的轴系。
8.旋转蒸发仪装箱时，应依据仪器类型，固定或松开制动螺旋，各部件按各自位置放妥当后，方可轻轻合上箱盖，并扣紧两旁的搭钩。
9.关箱时要注意检查工具及附件，看是否安置稳当，以免运输过程中窜动，碰坏仪器部件。
10.箱和盖罩，感到有障碍时，应查明原因，排出后再加盖。
严禁硬压、硬扣。
1.用前认真检查仪器，玻璃瓶是否有破损，各接口是否吻合，注意轻拿轻放。
2.电气部分切不可进水，严禁受潮。
3.各处的聚四氟开关不能过力拧紧，简单损坏玻璃。
4.各接口不可拧得太紧，要定期松动活络，避开长期紧锁导致连接器咬死。
5.先开电源开关，然后让机器由慢到快运转，停机时要使机器处于停止状态，再关开关。
6.用软布（可用餐巾纸替代）擦拭各接口，然后涂抹少许真空脂。
真空脂用后确定要盖好，防止灰砂进入。
7.停机后拧松各聚四氟开关，长期静止在工作状态会使聚四氟活塞变形。
8.每次使用完毕必需用软布擦净留在机器表面的各种油迹，污渍，溶剂剩留，保持清洁。
RE-2001旋转蒸发仪说明书
旋转蒸发仪使用说明书一、用途和特点旋转蒸发器主要用于医药、化工和生物制药等行业的浓缩、结晶、干燥、分离及溶媒回收。
其原理为：在真空条件下，恒温加热，使旋转瓶恒速旋转，物料在瓶壁形成大面积薄膜，高效蒸发。
溶媒蒸发经高效玻璃冷凝器冷却，回收于收集瓶中，大大提高蒸发效率。
特别适用于对高温容易分解变性的生物制品的浓缩提纯。
本公司旋转蒸发器集国内外同类产品之精华，积本公司成功实践经验，已形成2L、3L、5L、10L、20L、50L系列，产品设计循环高效、实用、经济原则。
一切为用户着想。
RE-2001型特点：1、变频调速，变频器进口，工作稳定可靠。
2、采用聚四氟乙烯和橡胶复合密封，能保持高真空度。
3、采用高效冷凝器确保高回收率。
4、旋转瓶用螺母连接，便于装卸。
5、副冷凝器与收集瓶之间装有自动切换装置。
收集瓶下口装有活塞，回收溶媒十分快捷。
可连续进料不停机回收物料。
6、真空系统装真空表，对低沸点物料可选择最佳工作真空度。
7、水浴锅数字恒温控制，并可上下升降。
8、结构合理，用料讲究。
机械结构大量采用不锈钢和铝合金件。
玻璃件全部用耐高温高硼玻璃。
橡胶密封易损件全部采用新国标，便于用户采购更换。
二、主要技术参数旋转瓶容量：20 L收集瓶容量：10L旋转速度：0-110转/分(变频调速)电机功率：250W水浴功率：4KW水浴升降距离：180mm电源电压：220V50Hz三、仪器安装1）将机架放置在靠近水源，牢固的工作台上，如遇不平可垫四只硬橡皮脚。
2）将电控箱立杆、电控箱安装在机架上，旋紧固定螺丝，连接好电机五芯插头。
3）将主冷凝器固定夹安装在真空表立杆上，然后将真空表立杆安装在机架上，固定好。
4）将导气瓶安装在机头上。
5）将副冷凝器与导气瓶连好，并用托架托住，在连接处安装专用四氟密封垫。
6）将收集瓶与副冷凝连接好，用托架托住，在连接处安装专用四氟密封垫。
7）将主冷凝器插在副冷凝器上，用固定夹固定。
8）安装、抽气口，进料阀，放料阀。
旋转蒸发仪工作原理及使用
旋转蒸发仪工作原理及使用旋转蒸发仪（Rotary Evaporator）是一种常用的实验室设备，用于分离液体混合物中的溶剂。
其主要工作原理是通过加热样品溶液，使其中的溶剂蒸发，然后在减压的条件下，将蒸发的溶剂冷凝回液体态并收集。
1.准备工作：首先，将需要蒸发的溶液倒入蒸馏瓶，并通过磁力搅拌器搅拌均匀。
接下来，将冷凝器连接到蒸馏瓶的顶部，并将真空泵和收集瓶依次连接到冷凝器的出口。
2.加热过程：开启旋转蒸发仪的加热器，加热蒸馏瓶中的样品溶液。
通常，加热温度会根据溶剂的沸点和不同实验需求来选择。
加热后，溶剂开始蒸发并进入冷凝器。
3.冷凝过程：在蒸发过程中，冷凝器中的水或冷冻液会使得蒸汽得以冷凝，并变为液态。
冷凝液流入收集瓶中，形成蒸发后的溶剂收集。
4.减压过程：通过真空泵的作用，可以降低蒸发过程中的压力，从而降低溶剂的沸点，提高蒸发速度。
减压的同时，还可以防止样品的氧化或过热。
1.安全操作：在使用过程中要注意不要烫伤手指，避免溶液溅到皮肤和眼睛，避免发生火灾或爆炸事故。
2.温度控制：根据不同的样品和实验需求，选择适合的加热温度。
在加热过程中要避免溅水和溶剂的损失。
3.压力控制：使用真空泵降低系统压力，避免溶剂过热、氧化或产生气泡。
注意控制真空度，以保证蒸发效果。
4.关注回收率：减小溶剂损失和浪费，提高回收率和成分分离的效果。
5.定期维护：确保设备的正常运行，定期检查和清洁冷凝器、真空泵等部件。
总结来说，旋转蒸发仪通过加热样品溶液、减压和冷凝等过程，实现对液体混合物中溶剂的分离。
其工作原理基于液体的沸点差异和减压条件下的溶剂蒸发。
在使用过程中要严格控制温度、压力和转速等参数，以确保实验的安全和溶剂回收率的效果。

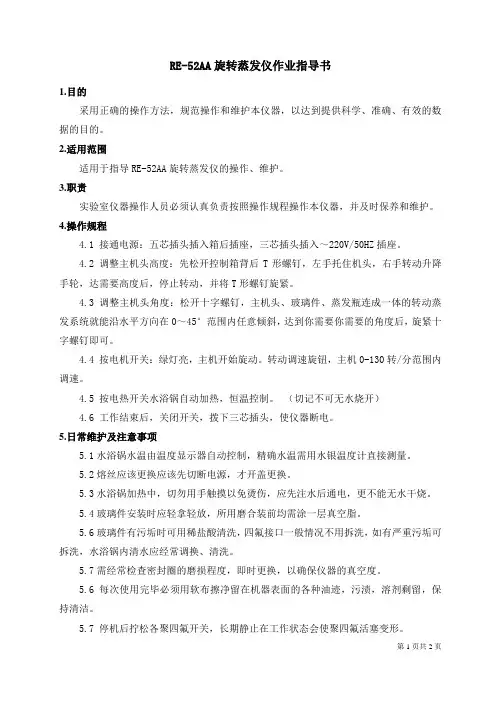

08 RE-52AA旋转蒸发仪作业指导书
RE-52AA旋转蒸发仪作业指导书1.目的采用正确的操作方法，规范操作和维护本仪器，以达到提供科学、准确、有效的数据的目的。
2.适用范围适用于指导RE-52AA旋转蒸发仪的操作、维护。
3.职责实验室仪器操作人员必须认真负责按照操作规程操作本仪器，并及时保养和维护。
4.操作规程4.1 接通电源：五芯插头插入箱后插座，三芯插头插入～220V/50HZ插座。
4.2 调整主机头高度：先松开控制箱背后T形螺钉，左手托住机头，右手转动升降手轮，达需要高度后，停止转动，并将T形螺钉旋紧。
4.3 调整主机头角度：松开十字螺钉，主机头、玻璃件、蒸发瓶连成一体的转动蒸发系统就能沿水平方向在0～45°范围内任意倾斜，达到你需要你需要的角度后，旋紧十字螺钉即可。
4.4 按电机开关：绿灯亮，主机开始旋动。
转动调速旋钮，主机0-130转/分范围内调速。
4.5 按电热开关水浴锅自动加热，恒温控制。
（切记不可无水烧开）4.6 工作结束后，关闭开关，拨下三芯插头，使仪器断电。
5.日常维护及注意事项5.1水浴锅水温由温度显示器自动控制，精确水温需用水银温度计直接测量。
5.2熔丝应该更换应该先切断电源，才开盖更换。
5.3水浴锅加热中，切勿用手触摸以免烫伤，应先注水后通电，更不能无水干烧。
5.4玻璃件安装时应轻拿轻放，所用磨合装前均需涂一层真空脂。
5.6玻璃件有污垢时可用稀盐酸清洗，四氟接口一般情况不用拆洗，如有严重污垢可拆洗，水浴锅内清水应经常调换、清洗。
5.7需经常检查密封圈的磨损程度，即时更换，以确保仪器的真空度。
5.6 每次使用完毕必须用软布擦净留在机器表面的各种油迹，污渍，溶剂剩留，保持清洁。
5.7 停机后拧松各聚四氟开关，长期静止在工作状态会使聚四氟活塞变形。
第1页共2页5.8 定期对密封圈进行清洁，方法是：取下密封圈，检查轴上是否积有污垢，用软布擦干净，然后涂少许真空脂，重新装上即可，保持轴与密封圈滑润。
5.9 电气部分切不可进水，严禁受潮。
实验室旋转蒸发仪的原理和操作流程
实验室旋转蒸发仪的原理和操作流程下载温馨提示:该文档是我店铺精心编制而成，希望大家下载以后，能够帮助大家解决实际的问题。
文档下载后可定制随意修改，请根据实际需要进行相应的调整和使用，谢谢!并且，本店铺为大家提供各种各样类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，如想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by theeditor.I hope that after you download them,they can help yousolve practical problems. The document can be customized andmodified after downloading,please adjust and use it according toactual needs, thank you!In addition, our shop provides you with various types ofpractical materials,such as educational essays, diaryappreciation,sentence excerpts,ancient poems,classic articles,topic composition,work summary,word parsing,copy excerpts,other materials and so on,want to know different data formats andwriting methods,please pay attention!实验室旋转蒸发仪的原理与操作流程详解实验室旋转蒸发仪，又称旋转蒸发器，是化学、生物、医药等科研领域中常用的一种设备，主要用于在减压条件下进行液体的蒸发和浓缩。
使用旋蒸仪的操作流程
使用旋蒸仪的操作流程1. 准备工作在使用旋蒸仪之前，首先需要进行一些准备工作：•确保旋蒸仪的电源已经连接，并且电源开关已经打开。
•检查旋蒸仪的设备是否完好，没有损坏或者缺失。
•清洁旋蒸仪的外部表面，并确保没有任何杂物或者污渍。
2. 安装试样将待蒸馏的试样装入旋蒸仪的蒸发瓶中。
注意以下步骤：1.打开旋蒸仪的蒸发瓶夹紧装置。
2.将蒸发瓶放入夹紧装置中，并夹紧。
3.使用试样注射器将待蒸馏的液体缓慢注入蒸发瓶中。
4.确保蒸发瓶中的液面不超过标记线。
3. 设置操作参数在开始操作旋蒸仪之前，需要设置一些操作参数，包括：•温度：设定蒸发瓶内的温度。
根据试样的性质和蒸馏要求，合理设定温度值。
•转速：调节旋蒸仪的转速。
通常，转速越高，蒸发速度越快。
•真空度：设置旋蒸仪的真空度，控制蒸发过程的压力。
4. 开始旋蒸过程完成准备工作和参数设置后，可以开始旋蒸过程了。
按照以下步骤进行操作：1.打开真空泵开关，确保旋蒸仪内部形成真空环境。
2.打开旋蒸仪的加热开关，开启蒸发瓶内的加热。
3.监测蒸发瓶内的温度和真空度，确保它们在设定的范围内。
4.观察液体的蒸发情况，同时通过观察液面和蒸发瓶内的气泡运动，可以判断蒸发的进程。
5.当液体已经完全蒸发，或者达到所需的蒸发程度时，关闭加热和真空泵开关。
5. 结束操作完成旋蒸过程后，需要进行一些收尾工作：•关闭旋蒸仪的电源开关。
•将蒸发瓶中的残留物清理干净。
•清洁旋蒸仪的蒸发瓶和其他配件，并存放在干燥清洁的地方。
注意事项在使用旋蒸仪的过程中，需要注意以下事项：•操作旋蒸仪时，必须佩戴适合的防护手套和安全眼镜。
•注意蒸发瓶内的温度，避免烫伤。
•注意真空泵工作时的噪音和振动，需要采取适当的防护措施。
•在旋蒸过程中，避免喷溅和蒸发瓶破裂的危险，特别是处理易挥发性液体时。
以上就是使用旋蒸仪的操作流程。
在操作旋蒸仪前，确保事先了解设备的操作规程，以保证操作的安全和顺利进行。
同时，在操作过程中，根据具体情况，进行实时的监测和调整，以达到预期的蒸馏效果。
旋转蒸发仪的安装操作方法
旋转蒸发仪的安装操作方法
旋转蒸发仪是一种常用于分离样品溶液的设备，安装操作方法如下：
1. 准备工作：检查设备是否完好，清洁仪器表面，并确认所需使用的试剂和样品已准备好。
2. 安装冷却水管：将冷却水管连接到设备的冷却水口上，确保连接紧密且无泄漏。
3. 连接真空系统：将真空泵或真空线连接到设备的真空接口上，确保连接紧密且无泄漏。
4. 安装采样瓶和冷凝器：将需要处理的样品装入采样瓶中，并将采样瓶放置在设备的样品支架上。
将冷凝器正确安装在设备顶部。
5. 配置设备参数：根据样品的特性，设置旋转蒸发仪的转速、温度和真空度等参数。
确保参数的设定符合实验要求。
6. 启动设备：打开旋转蒸发仪的电源开关，并按照设备说明书操作控制面板上的按键，使设备开始工作。
7. 加热设备：根据需要加热样品，设定设备的升温速率和最终温度，并观察采
样瓶的温度曲线。
8. 启动真空泵：打开真空泵的电源开关，并调节真空泵的抽气速率，确保设备内部形成适当的真空环境。
9. 观察操作过程：监测样品溶液的旋转蒸发过程，观察样品的温度变化和冷凝器上是否有出现冷凝液。
10. 关闭设备：操作完成后，先关闭真空泵，再关闭旋转蒸发仪的电源开关。
11. 清洁和维护：及时清洁设备内外表面，注意保养设备，定期进行维护。
以上是旋转蒸发仪的安装操作方法，具体操作还需参考设备的说明书和操作指南。
请在操作前仔细阅读相关文件，并遵循实验室安全规范。
实验二 旋转蒸发仪的使用
二、注意事项 1、水浴锅加热过程中，切勿用手触摸以免烫伤。 2、先注水，后通电，不允许无水干烧。 3、玻璃仪器安装时轻拿轻放，所用磨口安装前 均需涂一层真空脂。
4、贵重溶液应先做模拟试验。确认本仪器适用 后再转入正常使用。 5、精确水温用温度计直接测量。 6、工作结束， 1、接通电源，五芯插入箱后插座，三芯插入 220V/50HZ的插座。 2、调正主机高度：先松开控制箱背后的T形螺 钉，做声按住机头，右手旋转升降手轮，达 到高度后，停止转动，并将T形螺钉旋紧。
3、RE52AA按升键：主机头自动上升，到适宜 高度，手离键就听。 同理，按降键即可。 顶上手轮微调。
RE-52AA的技术参数： 主机： 0-150转/分，电子无级调速，微电机驱动，上 下自动升降 冷却器：立式，附加料管，大冷凝管，大蒸发 管，蒸发率大于同类仪器 温度：自动控制室温-99度数字显示
加热锅：不锈钢特氟隆复合锅 输入功率：1000W 电压：-220V/50HZ 有全透明防护罩，保温，节能，防爆，防溅， 防污染主要金属采用耐腐蚀优质不锈钢制造
实验二旋转蒸发仪的使用旋转式蒸发仪是采用旋转蒸发瓶烧瓶增大蒸发面积在减压下置于水浴中一边旋转一边加热的装置使瓶内溶液扩散蒸发
实验二 旋转蒸发 仪的使用
旋转式蒸发仪是采用旋转蒸发瓶（烧瓶）， 增大蒸发面积在减压下置于水浴中一边旋转， 一边加热的装置，使瓶内溶液扩散蒸发。
即可进行常压蒸馏操作、也可进行减压蒸馏操 作， 是化学工业，医药工业，高等院校和科研实验 室等单位用于制造及分析实验赖以浓缩，干 燥，回收等较为理想的必备基本仪器。
4、调整主机头角度：旋转松十字螺钉，主机头、 玻璃件、蒸发瓶连成一体的传动系统就能沿 水平方向在0~45°范围内任意倾斜，达到需 要的高度后，旋紧螺钉即可。 5、按电机开关，绿灯亮，主机开始旋转。转动 调速旋转，主机0~130转/分范围内调整。
旋转蒸发仪使用以及注意事项
旋转蒸发仪使用以及注意事项旋转蒸发仪适用于回流操作、大量溶剂的快速蒸发，微量组分的浓缩和需要搅拌的反应过程等。
旋转蒸发仪开工前，需对其安装检验合格后的全部工艺管道和设备进行吹扫与清洗（以下统称吹洗）。
但通常包含以下几种方法：水冲洗、空气吹扫、酸洗钝化、油清洗和脱脂等。
接下来，就给大家介绍下它们的重要特点和使用范围。
一、水冲洗水冲洗是以水为介质，经泵加压冲洗管道和设备的一种方法。
被广泛应用于输送液体介质的管道及塔、罐等设备内部残留脏杂物的清除。
水冲洗管道应以管内可能实现的较大流量或不小于1.5m/s 的流速进行（这里不包含高压、超高压水射流清洗设备、管車内、外表面积垢方法）。
一般化工设备旋转蒸发仪，管道冲洗常用浊度小于10*106，旋转蒸发仪氮离子含量小于100*106的澄清水，但对于如尿素生产装置等采纳奥氏体不锈钢料子的设备和管道，为防止氯离子（CI—）旋转蒸发仪的聚积而发生设备、管道等的应力腐蚀分裂（SCC），则需采纳去离子水冲洗。
水冲洗具有操作便利无噪声等特点。
二、空气吹扫空气吹扫是以空气为介质，经压缩机加压（通常为0.6—0.8MPa）后，对输送气体介质的管道吹除残留的脏杂物的一种方法。
采纳空气吹扫，应有充足的气量，使吹扫气体的流动速度大于正常操作气体流速，一般较低不小于20m/s，旋转蒸发仪以使其有充足的能量（或动量），吹扫出管道和设备中的残余附着物，保证装置顺当试车和安全生产。
空气吹扫时空气消耗量一般都很大，而且要肯定的吹扫时间。
因此，空气吹扫通常使用装置中较大的空气压缩机或使用装置中可压缩空气的大型压缩机（如乙烯装置中的裂解气压缩机等）空气运转供给。
对于缺乏供给大量连续吹扫空气的中小型化工装置，也可采纳分段吹扫法，即将系统管道分成很多部分，每个部分再分成几段，然后逐段吹扫，吹扫完一段与系统隔离一段。
旋转蒸发仪这样在气源量小的情况下，可保证吹扫质量。
对大直径管道或脏物不易吹除的管道，也可选用爆破吹扫法吹除。
