预应力混凝土梁跨大郑线大桥简支T梁架设施工方案

预应力混凝土梁跨大郑线大桥简支T梁架设施工方案

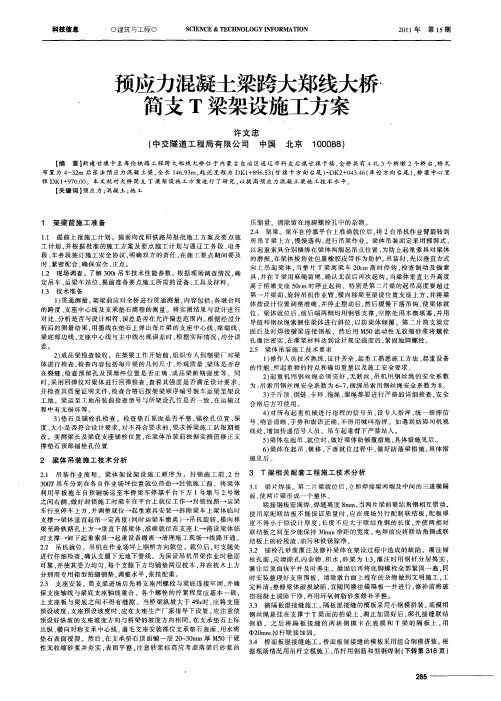

科技信息 0建筑与工程0 SCIENCE&TECHNOLOGY INFORMATION 2011年第15期 预应力混凝土梁跨大郑线大桥 简支T梁架设施工方案

许文忠 (中交隧道工程局有限公司 中国 北京 100088)

【摘 要】新建甘旗卡至库伦铁路工程跨大郑线犬桥位于内蒙古自治区通辽市科左后旗甘旗卡镇,全桥共有4孔3个桥墩2个桥台,桥式 布置为4-32m后张法预应力混凝土梁,全长146.93m,起讫里程为DK1+896.53(甘旗卡方向台尾) ̄DK2+043 46(库伦方向台尾),桥梁中心里 程DK1+970.00。本文就对大桥简支T梁架设施工方案进行了研究,以提高预应力混凝土粱施工技术水平。 【关键词】预应力;混凝土;施工

1 架梁前施工准备 1.1 提前上报施工计划。提前向沈阳铁路局报批施工方案及要点施 工计划,并根据批准的施工方案及要点施工计划与通辽工务段、电务 段、车务段签订施工安全协议,明确双方的责任,在施工要点期间要及 时、紧密配合,确保安全、正点。 1.2现场调查。了解300t吊车技术性能参数。根据现场调查情况,确 定吊车、运梁车站位,提前准备要点施工所需的设备、工具及材料。 l-3技术准备 1)贯通测量。架梁前应对全桥进行贯通测量,内容包括:各墩台间 的跨度、支座中心线及支承垫石高程的测量。将实测结果与设计进行 对比,分析是否与设计相符、误差是否在允许偏差范围内。根据经过分 析后的测量结果,用墨线在垫石上弹出每片梁的支座中心线、梁端线、 梁底部边线,支座中心线与主中线出现误差时,根据实际情况,均分误 差。 2)成品梁检查验收。在架梁工作开始前,组织专人到制梁厂对梁 体进行检查,检查内容包括每片梁的几何尺寸、外观质量 梁体是否存 在裂缝,检查预留孔及预埋件位置是否正确、成品梁龄期强度等。同 时.采用回弹仪对梁体进行回弹检查,查看其强度是否满足设计要求, 并检查其质量证明文件,检查合格后按架梁顺序编号装车运梁至架设 工地。梁运至工地吊装前检查型号与所架设孔位是否一致,在运输过 程中有无损坏等。 3)垫石及锚栓孔检查。检查垫石顶面是否平整,锚栓孔位置、深 度、大小是否符合设计要求,对不符合要求的,要求桥梁施工队限期整 改。实测梁长及梁底支座锚栓位置,在梁体吊装前根据实测值修正支 撑垫石顶部锚栓孔位置

预应力钢筋混凝土简支T形梁桥设计

预应力钢筋混凝土简支T形梁桥设计

课程名称:《桥梁工程概论》设计题目:预应力钢筋混凝土简支T形梁桥设计院系:专业:学号:姓名:元芳指导教师:联系方式:西南交通大学峨眉校区2012年6 月 2 日课程设计任务书专业0 姓名学号开题日期:2012-5-15完成日期:2012-6-3题目:预应力纲纪混凝土简支T形梁桥设计一、设计的目的通过本次预应力纲纪混凝土简支T形梁桥设计,掌握并巩固课堂所学知识二、设计的内容及要求设计内容:1、计算桥面板内力(最大弯矩和剪力);2、计算主梁内力(跨中弯矩和剪力及支座处最大剪力),进行强度检算;要求:1、本课程设计须按教务对课程设计的排版格式要求,形成电子文档,并打印成文本上交,同时电子文档也须上交。

2、本课程设计期末考试时必须交三、指导教师评语四、成绩指导教师(签章)年月日目录第一章设计资料 (4)1.1 设计资料 (4)第二章主要尺寸拟定 (4)2.1 尺寸拟定 (4)第三章行车道板的计算 (9)3.1 桥面板恒载计算 (9)3.2 铰接板的内力计算 (10)第四章主梁内力计算 (8)4.1 求横向分布系数 (8)4.2 主梁内力计算 (11)第五章荷载效应组合.............................................................. 错误!未定义书签。

5.1 承载力极限状态设作用效应组合................................ 错误!未定义书签。

5.2 正常使用极限状态设作用效应组合............................ 错误!未定义书签。

第六章截面验算 (23)6.1 持久状况承载能力极限状态计算 (23)6.2 持久状况正常使用极限状态计算 (23)6.3 挠度验算 (24)第七章设计小结 (23)325/kN m 12.14/kN m 324/kN m 323/kN m 26.1p L m=23.5/kN m 43.4510c E MPa=⨯一、设计资料1、计算跨径:2、设计荷载:公路Ⅱ级荷载;人群荷载人行道重力:预制横隔梁的重力密度为 3、主要宽度尺寸:行车道宽度为 8.5m ,人行道宽度为 0.75m ,每片梁行车道板宽2.00m4、行车道板间连接形式:刚性连接3、铺装层及其各项指标:桥面铺装层外边缘处为2cm 的沥青表面处治(重力密度 )和6cm 厚的混凝土三角垫层(重力密度 ),桥面横坡 1.5%4、其他数据:弹性模量5、设计依据: 《公路桥涵设计通用规范》(JTG D60—2004)《公路钢筋混凝土及预应力混凝土桥梁设计规范》(JTG D62—2004)8、设计方法:承载能力极限状态法二、主要尺寸拟定① 主梁高度公路普通钢筋混凝土梁高跨比的经济范围约为1/11~1/16;预应力混凝土梁的高跨比为1/15~1/25,随跨度增大而取较小值,本课程设计采用1350mm 的主梁高度② 梁肋厚度常用的梁肋厚度为15cm - 18cm ,视梁内主筋的直径和钢筋骨架的片数而定。

25m预应力混凝土简支T梁桥设计

25m预应力混凝土简支T梁桥设计

.桥梁工程课程设计25m预应力混凝土简支T梁桥设计学院(系):建设工程学部专业:土木工程(英语强化)学生姓名:兴宇学号:*********完成日期:2014年3月3日理工大学Dalian University of Technology土木工程专业《桥梁工程》课程设计.第一章设计依据 (3)1.基本参数 (3)2.方案简介及上部结构主要尺寸 (3)3.设计规 (4)第二章桥梁尺寸拟定 (4)第三章截面特性计算 (5)第四章主梁恒载力计算 (7)1.永久集度 (7)2.永久作用效应 (8)第五章桥面板力计算 (8)1.悬臂板荷载效应计算 (8)2.连续板荷载效应计算 (9)第六章主梁横向分布系数 (11)第七章主梁活载力计算 (15)1.冲击系数 (15)2.车道荷载取值 (15)3.活载作用计算 (15)第八章荷载力组合 (19)第九章配置主梁预应力筋 (19)(一)预应力筋配置 (20)1.预应力筋估算 (20)2.预应力筋布置 (21)3.预应力钢筋半跨布置 (21)(二)计算主梁截面几何特性 (23)1.截面面积及惯性矩计算 (23)2.截面几何特性汇总 (24)第十章主梁挠度及预拱度计算 (25)1.汽车和在引起的跨中挠度 (25)2.恒载引起的跨中挠度 (25)第十一章支座设计 (26)1.选定支座的平面尺寸 (27)2.确定支座的厚度 (27)3.验算制作的偏转 (28)4.验算支座的抗滑性 (28)参考文献 (29)25m预应力混凝土简支T梁桥设计一、设计资料1.桥面宽度总宽12m,其中车行道宽度9.0,两侧人行道宽度各1.5m2.荷载汽车荷载:公路-I级人群荷载:3.5kN/m2人行道荷载:每侧重4.1kN/m3.跨径及梁长标准跨径L b=25m计算跨径L =24.5m主梁全长L’=24.96m4.材料(1)钢筋与钢材预应力筋:采用φj15.24mm钢绞线标准强度R y b=1860MPa设计强度R y =1480MPa普通钢筋:HPB335级和HRB400钢筋钢板:Q345或Q235钢锚具:锚具为夹片群锚(2)混凝土主梁:C50人行道及栏杆:C30桥面铺装:总厚度18cm,其中下层10cm为C40,上层为8cm沥青混凝土5.施工工艺主梁采用预制安装施工,预应力筋采用后法施工6.设计规《公路桥涵设计通用规》(JTG D60-2004)《公路钢筋混凝土和预应力混凝土桥涵设计规》(JTG D62-2004)二、桥梁尺寸拟定1.主梁高度:h=1.75m2.梁间距:采用5片主梁,间距2.4m。

桥梁工程毕业设计——预应力混凝土简支T型梁桥

桥梁工程毕业设计——预应力混凝土简支T型梁桥

1 方案拟订与比选1.1 设计资料(1)技术指标:汽车荷载:公路—I级桥面宽度:26m采用双幅(12+2×0.5)m(2)设计洪水频率:百年一遇;(3)通航等级:无;(4)地震动参数:地震动峰值加速度0.05g,地震动反应谱特征周期0。

35s,相当于原地震基本烈度VI度。

1.2 设计方案鉴于展架桥地质地形情况。

该处地势平缓,故比选方案主要采用简支梁桥和连续梁桥形式。

根据安全、适用、经济、美观的设计原则,我初步拟定了三个方案。

1。

2。

1 方案一:(8×40)m预应力混凝土简支T型梁桥本桥的横截面采用T型截面(如图1—1).防收缩钢筋采用下密上疏的要求布置所有钢筋的焊缝均为双面焊,因为该桥的跨度较大,预应力钢筋采用特殊的形式(如图1—2)布置,这样不仅有利于抗剪,而且在拼装完成后,在桥面上进行张拉,可防止梁上缘开裂。

优点:制造简单,整体性好,接头也方便,而且能有效的利用现代高强材料,减少构件截面,与钢筋混凝土相比,能节省钢材,在使用荷载下不出现裂缝等。

缺点:预应力张拉后上拱偏大,影响桥面线形,使桥面铺装加厚等。

施工方法:采用预制拼装法(后张法)施工,即先预制T型梁,然后用大型机械吊装的一种施工方法。

其中后张法的施工流程为:先浇筑构件混凝土,并在其中预留孔道,待混凝土达到要求强度后,将预应力钢筋穿入预留的孔道内,将千斤顶支承与混凝土构件端部,张拉预应力钢筋,使构件也同时受到反力压缩.待张拉到控制拉力后,即用夹片锚具将预应力钢筋锚固于混凝土构件上,使混凝土获得并保持其预压应力.最后,在预留孔道内压注水泥浆。

,使预应力钢筋与混凝土粘结成为整体.桥中心桩号1:1000立 面卵石卵石卵石亚粘土亚粘土亚粘土淤泥质土淤泥质土淤泥质土细砂细砂亚砂土亚砂土亚砂土 立面图(尺寸单位:cm )图2图1图1—1 (尺寸单位:cm ) 图1—21。

2。

2 方案二:(86+148+86)m 预应力混凝土连续箱形梁桥本桥采用单箱单室(如图1—3)的截面形式及立面图(如图1-4),因为跨度很大(对连续梁桥),在外载和自重作用下,支点截面将出现较大的负弯矩,从绝对值来看,支点截面的负弯矩大于跨中截面的正弯矩,因此,采用变截面梁能符合梁的内力分布规律,变截面梁的变化规律采用二次抛物线。

现浇T梁桥施工组织设计

现浇T梁桥施工组织设计

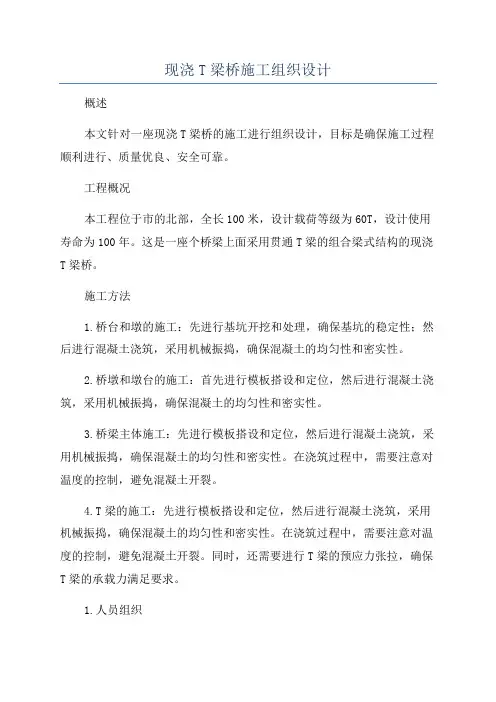

现浇T梁桥施工组织设计概述本文针对一座现浇T梁桥的施工进行组织设计,目标是确保施工过程顺利进行、质量优良、安全可靠。

工程概况本工程位于市的北部,全长100米,设计载荷等级为60T,设计使用寿命为100年。

这是一座个桥梁上面采用贯通T梁的组合梁式结构的现浇T梁桥。

施工方法1.桥台和墩的施工:先进行基坑开挖和处理,确保基坑的稳定性;然后进行混凝土浇筑,采用机械振捣,确保混凝土的均匀性和密实性。

2.桥墩和墩台的施工:首先进行模板搭设和定位,然后进行混凝土浇筑,采用机械振捣,确保混凝土的均匀性和密实性。

3.桥梁主体施工:先进行模板搭设和定位,然后进行混凝土浇筑,采用机械振捣,确保混凝土的均匀性和密实性。

在浇筑过程中,需要注意对温度的控制,避免混凝土开裂。

4.T梁的施工:先进行模板搭设和定位,然后进行混凝土浇筑,采用机械振捣,确保混凝土的均匀性和密实性。

在浇筑过程中,需要注意对温度的控制,避免混凝土开裂。

同时,还需要进行T梁的预应力张拉,确保T梁的承载力满足要求。

1.人员组织(1)工程经理:负责整个施工过程的组织和管理,确保施工进度和质量。

(2)工程监理:负责监督施工现场的施工质量和安全,提出改进意见和建议。

(3)施工队伍:包括桥台和墩施工队伍、桥墩和墩台施工队伍、桥梁主体施工队伍和T梁施工队伍。

每个施工队伍都需要有一名队长,负责指挥和管理。

2.模板和支撑(1)模板的搭设和调整:由专业工人进行,确保模板的稳定性和精度。

(2)支撑系统的设计:采用合理的支撑系统,确保桥梁主体和T梁的施工安全和稳定。

3.施工机具和设备(1)混凝土搅拌机:用于搅拌混凝土,保证混凝土的质量。

(2)塔吊和起重机:用于吊装和安装桥梁主体和T梁。

(3)电锤和震动棒:用于振捣混凝土,保证混凝土的均匀性和密实性。

(4)张拉设备:用于T梁的预应力张拉。

4.施工工艺(1)基坑开挖和处理:根据设计要求进行基坑开挖,然后进行基坑处理,确保基坑的稳定性。

预应力混凝土简支T形梁桥设计

预应力混凝土简支T形梁桥设计

桥梁工程课程设计计算说明书题目:预应力混凝土T形简支梁桥设计说明书姓名: * * *班级:道桥**-*班学号:2015年00月00日目录一、设计资料及构造布置11.设计资料 (1)1.1 桥梁跨径及桥宽11.2 设计荷载11.3 材料规格11.4 设计依据11.5 根本计算数据12.横截面布置22.1主梁间距与主梁片数22.2 主梁跨中截面主要尺寸拟订43.横隔梁沿跨长的变化 (6)4.横隔梁的设置 (6)二、主梁作用效应计算62.1永久作用效应计算62.2可变作用效应计算92.3主梁作用效应组合19三、横隔梁计算193.1确定作用在跨中横隔梁上的可变作用193.2跨中横隔梁的作用效应影响线20四、行车道板的计算244.1悬臂板荷载效应计算254.2连续板荷载效应计算26五、支座计算315.1选定支座的平面尺寸315.2确定支座的厚度315.3验算支座的偏转 (32)5.4验算支座的抗滑稳定性 (32)参考文献33预应力混凝土T 形简支梁桥设计说明书一、设计资料及构造布置 1.设计资料 1.1 桥梁跨径及桥宽标准跨径:36m 〔墩中心距离〕 主梁全长:35.96m 计算跨径:35.00m桥面净空:净—14+2×1.75m=17.5m1.2 设计荷载汽车:公路—∏级,人群:23.0/KN m ,每侧人行栏、防撞栏重力的作用力分别为1.52/,4.99/KN m KN m 。

1.3 材料规格混凝土:主梁用50C ,栏杆及桥面铺装用30C 。

预应力钢筋采用"公路钢筋混凝土及预应力混凝土桥涵设计规"〔JTG D62-2004〕的15.2s φ钢绞线,每束6根,全梁配7束,标准强度1860pk f MPa =。

普通钢筋直径大于和等于12mm 采用HRB335级钢筋;直径小于12mm 的均用R235钢筋。

1.4 设计依据"公路工程技术标准"〔JTG B01-2003〕 "公路桥涵设计通用规"〔JTG D60-2004〕"公路钢筋混凝土及预应力混凝土桥涵设计规"〔JTG D62-2004〕1.5 根本计算数据表1-1 根本数据计算表注:考虑混凝土强度到达90%时开场拉预应力钢束。

简支梁施工方案(3篇)

第1篇一、工程概况本工程位于某城市道路改造项目,主要施工内容为简支梁桥的施工。

桥梁全长100米,采用单跨简支梁结构,桥梁宽度为25米,其中车行道宽度为22米,两侧人行道宽度各为1.5米。

桥梁结构形式为预应力混凝土T梁,梁高1.5米,梁宽1.2米。

基础采用钻孔灌注桩,桩径1.0米,桩长根据地质情况确定。

二、施工准备1. 技术准备- 对施工图纸进行详细审查,确保施工方案的可行性。

- 组织施工人员进行技术交底,明确施工工艺和质量要求。

- 编制施工组织设计,包括施工进度计划、资源配置计划等。

2. 材料准备- 预制T梁混凝土:选用符合国家标准的C50混凝土,配合比经过试验确定。

- 钢筋:选用符合国家标准的HRB400钢筋,规格根据设计要求确定。

- 模板:选用刚度好、平整度高的钢模板,确保梁体外观质量。

- 砂石:选用粒径均匀、级配合理的砂石料,满足混凝土强度要求。

3. 设备准备- 混凝土搅拌站:确保混凝土搅拌质量和供应能力。

- 钢筋加工设备:用于钢筋的加工和绑扎。

- 模板支撑系统:确保模板的稳定性和安全性。

- 钻孔设备:用于钻孔灌注桩的施工。

- 测量仪器:全站仪、水准仪等,确保施工精度。

4. 人员准备- 组织施工队伍,明确各工种人员职责。

- 对施工人员进行安全教育和技能培训。

三、施工工艺1. 钻孔灌注桩施工- 钻孔:采用旋挖钻机进行钻孔,钻孔前进行孔位定位和桩位复测。

- 清孔:钻孔完成后,进行清孔,确保孔底沉渣厚度符合规范要求。

- 灌注:采用导管法进行混凝土灌注,确保混凝土密实。

2. 预制T梁施工- 模板制作:根据设计图纸制作钢模板,确保模板的尺寸和精度。

- 钢筋绑扎:按照设计图纸和规范要求进行钢筋绑扎,确保钢筋位置和间距准确。

- 混凝土浇筑:采用商品混凝土,确保混凝土的浇筑质量和养护。

- 养护:混凝土浇筑完成后,进行养护,保证混凝土强度。

3. 架梁施工- 预制T梁运输:采用平板车将预制T梁运输到施工现场。

预应力混凝土简支T梁桥

同里镇永和桥结构设计摘要本设计为同里镇永河桥,桥梁全长608m,桥面全宽为净12. 5m+2×0.5m防撞墙,设计荷载为公路I级,上部结构采用3联7⨯30m+6⨯30+7⨯30m,先简支后桥面连续。

横桥向为6片主梁,下部结构采用双柱式桥墩、桩基础及扩大基础,0号桥台采用桩柱式桥台,20号桥台采用肋板式桥台桩基础。

本桥在0、20号桥台处设仿毛勒80伸缩缝,在7、13号桥墩处设毛勒160伸缩缝。

支座采用板式橡胶支座。

桥面铺装上层采用7cm 厚度的沥青混凝土,下层采用2-27cm防水混凝土。

桥面纵坡采用双向纵坡形式,坡度为1.5%,桥面采用单向横坡,坡度为2%,泄水管对称布置,间距12m。

本桥共进行了三部分的内容设计,第一部分绪论介绍了设计的一些基本资料,第二部分上部结构设计,设计了上部结构平、纵、横断面形式,初拟了T梁横隔梁的截面尺寸,计算了荷载横向分布系数及主梁内力,进行了配筋设计和结构的验算。

最后进行了行车道板内力计算,横隔梁计算。

第三部分为下部结构设计,确定了桥墩、基础的形式,拟定了相应的结构尺寸并计算桩长。

通过以上设计,表明桥梁各部分结构是合理的,经过验算后,均能满足设计要求,符合设计规范。

关键词:预应力T梁;双柱式桥墩;钻孔灌注桩;沥青混凝土The Structure Design of YongheBridge in TongliAbstractThe design of the bridge called the Bridge of Changda,locating at Hubei,whose total longth is 608metres.The clearance of bridge floor is net 12.5+2×0.5m.The truck load is Road-I.The suppersture of brigde is 30m prestressed concrete simply supported T beams with six pieces in transeverse.The substructure of bridge is double-column pier, riblled piate abutment abutment and pile foundation.Two expansion joins are situated and rubbery bearings are set up.Exceeded 90-340mm asphalt concrete are used in bridge deck pavement.Profile grade of bridge floor is amphicheiral of 1.5% and transverse grade is 2%.The main contents of this design are as follows:Firstly,introducing some foundamental documents for this design.Secondly,carring out superstructure design to draw up the sectional type in longitudinal and transverse.At the same time,the dimension of T beam,load distribution coefficient in transverse and internal force are all determinated,from which the strands estimiuation are designd and construction checking computation is carried out. Finally, a lane slabs calculation, and calculation of diaphragm beams.Thirdly,carring out substructure design.Such as;the determination of pier,abutment and foundation types,relative dimentioning and examination of bearing capacity on the bottom of foundation. By this design, shows the structure of the bridge is reasonable, after checking, can meet the design requirements, meet the design standards.Keywords:Prestressed T beams;Double shaft pier ; pile foundation ; Asphalt Concre te1 绪论 (1)1.1选题的背景目的和意义 (1)1.2国内外的研究状况 (1)1.3工程概况 (2)1.3.1地理位置 (2)1.3.2地质情况 (2)1.3.3设计标准 (2)1.4方案比选 (3)2 上部结构 (5)2.1 上部结构尺寸拟定 (5)2.2 主梁作用效应计算 (5)2.2.1 永久作用集度 (7)2.2.2 可变作用效应计算 (10)2.2.3 主梁作用效应组合 (17)2.3 预应力钢束的估算及其布置 (18)2.3.1 跨中截面钢束的估算和确定 (18)2.3.2 预应力钢束布置 (20)2.4 钢束预应力损失计算 (25)2.4.1 预应力钢束与管道壁之间的摩擦引起的预应力损失 (26)2.4.2 由锚具变形、钢束回缩引起的预应力损失 (26)2.4.3混凝土弹性压缩引起的预应力损失 (27)2.4.4 由钢束应力松弛引起的预应力损失 (28)2.4.5 混凝土收缩和徐变引起的预应力损失 (30)2.4.6 成桥后混凝土弹性压缩引起的预应力损失 (31)2.4.7 预加力计算及钢束预应力损失汇总 (33)2.5 主梁截面承载力与应力验算 (38)2.5.1 持久状态承载能力极限状态承载力验算 (38)2.5.2 持久状况正常使用极限状态抗裂验算 (43)2.5.3 持久状况构件的应力验算 (45)2.6 横隔梁计算 (49)2.6.1 计算荷载 (49)2.6.2内力组合 (52)2.6.3 验算截面的抗弯承载力 (54)2.6.4 横隔梁的剪力效应计算及配筋设计 (54)2.7 行车道板计算 (55)2.7.1 悬臂板荷载效应计算 (55)2.7.2 连续板荷载效应计算 (57)2.7.3 截面设计、配筋与承载力验算 (62)2.8支座计算 (64)2.8.1 支座平面尺寸确定 (64)2.8.2 确定支座厚度 (64)2.8.3 支座偏转验算 (65)2.8.4 验算支座抗滑稳定性 (66)3 下部结构设计 (67)3.1 盖梁设计 (67)3.1.1盖梁平面尺寸的拟定: (67)3.2 盖梁计算 (71)3.2.1 荷载计算 (71)3.3 内力计算 (79)3.4截面配筋设计与承载力校核 (79)3.5 桥墩墩柱设计 (82)3.5.1 荷载计算 (82)3.5.2 截面配筋计算及应力验算 (84)3.6 钻孔桩计算 (88)3.6.1 荷载计算 (88)3.6.2 桩长计算 (90)3.6.3 桩的内力计算(m法) (91)3.6.4 墩顶纵向水平位移验算 (95)结论 (98)致谢 ..................................................................................... 错误!未定义书签。

大桥加固维修工程施工组织设计方案共38页word资料

第一篇总体概述(一)原桥概况(二)桥梁病害1、桥台及基础北岸拱座下层基础前台共分布6条竖向裂缝,其中4条裂缝贯通前台,长度从上游往下游方向分别为1.7m、1.9m、2.4m、2.8m,宽度依次为0.46mm、0.41mm、0.39mm、0.48mm。

北岸拱座前墙共分布有16条竖向裂缝,其中5条贯通前墙,宽度从上游往下游方向依次为0.43mm、0.38mm、0.48mm、0.54mm。

其余裂缝长度为0.5m~1.1m。

北岸8#桥台前墙上游侧有一条斜裂缝,贯穿前墙和上游侧墙,最大宽度约7cm。

南岸0#桥台下游侧墙共有20条竖向裂缝,长度0.8~7.3m,宽度0.1~1.0mm;前墙共有21条竖向裂缝,长度0.9~3.9m,宽度0.1~2.0mm;上游侧墙共有26条竖向裂缝,长度0.3~0.6m,宽度0.1~0.5mm。

2、桥墩及基础主桥和引桥桥墩各个墩柱均普遍存在竖向裂缝,裂缝长度一般在0.4~6.0m,宽度0.1~1.0mm。

3、上部承重构件(1)主拱圈拱背及立柱拱上排架立柱普通存在竖向裂缝,长度多为1m左右,最长达3.1m,相当数量的裂缝宽度达mm级,最宽为8.0mm。

每根立柱下端与垫梁连接处和立柱上端与盖梁连接处的混凝土普遍开裂,宽度0.5~8.0mm。

部分立柱、垫梁混凝土有破损、露筋现象。

(2)主拱圈拱腹主拱圈拱腹主要病害为施工缺陷,部分区域存在蜂窝麻面、空洞,局部混凝土破损、露筋导致钢筋锈蚀。

(3)拱上简支梁拱上简支梁11片梁腹板普遍存在竖向裂缝,主要集中在跨中区域,这些裂缝在腹板底部贯通向上延伸,部分裂缝延伸至翼板根部,裂缝最大宽度0.18mm。

个别T梁顶板开裂,个别T梁梁肋底缘纵向开裂。

拱上简支跨采用钢支座,支座外包裹的黄油硬化脱落。

(4)南岸引桥南岸引桥简支梁的主要病害是跨中区域腹板的竖向裂缝和梁端的斜裂缝,多数裂缝宽度在0.1mm左右,个别裂缝最大宽度达到0.8mm.较多梁存在混凝土脱落露筋的现象。

T梁桥病害分析及维修加固技术

T梁桥病害分析及维修加固技术1.1、T梁桥的特点T梁桥是指钢筋混凝土和预应力混凝土T形截面简支粱。

由于截面设计经济合理,充分利用了钢筋的抗拉能力和混凝土的抗压能力,最大限度地减少了受拉区混凝土的面积,使得T形梁结构的质量得到减小。

施工工艺多数采用预制装配的方法,其具有吊装质量小、施工简单、投入设备少的特点,在我国既有公路中小跨径桥梁中应用广泛。

简支T梁具有简支梁的一般受力特点,其图示及恒载下的弯矩图下图所示,跨中主要承受弯矩,端部为剪弯区,承受较大的剪力。

图1.1 简支T梁图示及恒载下的弯矩图简支T梁一般为预应力混凝土结构,适用跨度20~40m,横向由多片T形纵梁组成,横向各梁之间主要通过横隔板连接。

其整体横向连接相对薄弱,在理论计算上,一般通过横向分布系数将其简化为单片梁进行承载力分析。

1.2、T梁桥常见病害1)横隔板损坏或横向联系不足T梁结构的横向刚度及抗扭性能等方面要比箱梁结构差,其借助于跨内横隔板将数片主梁联成整体,横隔板在T梁结构中起到关键的横向联系的作用。

横隔板在荷载作用下,主要承受弯矩及剪力。

T梁采用预制装配式施工工艺,横隔板在两片梁连接处,通过后焊接等工艺连接。

横隔板横向连接构造图见图1.2。

横隔板受力大,结构构造易出现各种病害。

由于剪力的作用,横隔板之间的连接构造容易出现纵向错位,混凝土开裂、连接钢板裸露锈蚀。

由于弯矩的作用,横隔板常常都有不同程度的开裂,在底面易发生抗弯承载力不足的弯曲裂缝,裂缝为竖向,分布在翼板与横隔板底面之间。

图1.1 横隔板横向连接构造图横隔板除了出现直接的错位、裂缝、锈蚀等病害外,在过去T梁的设计中,横隔板的数量往往设置不足,或由于病害间接引起横隔板的截面刚度减小,造成T梁构造上横向传递的先天或后天不良,桥梁的整体刚度不足,尤其在横向联系比较薄弱的部位,在经过长时间的超负荷运行后,必然会产生不同程度的二次病害。

因此,由于各种原因的影响,削弱了T梁之间的横向连接性能,特别是相邻T梁竖向变形不协调,使得各片T梁分配荷载增加,内力及位移增大。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

表1 施工组织设计文字说明 一、 编制说明 本施工组织设计主要依据《园区桥梁维修加固工程施工比选文件》编制。本设计是依据施工图设计并结合现场实际情况结合精心编制的实施性施组,是将来施工的依据也是施工的指导性重要技术文件。若我司有幸中选,必定按照本施组严格进行施工。 本次维修加固必须做到彻底根治桥梁锥坡下沉滑移引起的诸多桥头严重病害,确保桥台和桥墩的结构安全;对上部主梁、盖梁,下部桥墩、桥台的结构缺陷(裂缝、混凝土剥落露筋)进行修补,提高桥梁的耐久性使用年限。 二、 编制依据 1、《园区桥梁维修加固工程施工比选文件》; 2、《园区桥梁维修加固工程施工图设计说明》; 3、相关施工技术规范; 4、企业自身实力; 5、现场实际情况。 三、工程概况 桥梁位于城市次干路上,是目前进出园区的最重要通道,该桥由市规划建筑设计研究院设计,市桥梁工程公司承建,于 年元月建成通车投入使用至今。 该桥桥跨布置为5×40m简支预应力混凝土T梁,1#桥台为桩基肋柱式轻型桥台,2#桥台为重力式U型桥台,桥墩采用双柱式,扩大基础。 在 年 月和 年 月,市公路养护管理总段桥梁养护队的两次检查报 告中,检查出桥梁的主要病害有:A、T梁梁肋在靠近支座附近的梁端部有脱落露筋及裂缝现象;B、T梁梁肋在靠近支座处的梁端部混凝土有脱落露筋现象;C、T梁少量隔板前侧、底部和后侧有相互贯通的裂缝,局部横隔板下缘混凝土脱落、露筋,少许钢筋锈蚀;D、T梁翼缘板局部混凝土脱落,有少量裂缝产生;E、0#桥台锥坡整体下沉并滑移,致使0#桥台盖梁悬空,锥坡混凝土面层出现下沉断裂,坡脚护墙出现断裂、倾斜;F、桥墩立柱产生竖向裂缝,裂缝最宽达1.1mm,局部有横向裂缝,少量横向裂缝沿三面贯通;G、桥梁台帽、盖梁及横系梁有少量的混凝土脱落及裂缝;H、桥梁伸缩缝橡胶条损坏;I、0#台桥头路面下沉,造成搭板脱空,致使桥头跳车、震动大;J、0#桥台人行道垫梁出现断裂,混凝土栏杆出现局部下沉拉裂。 在上述两次检查报告中,该桥被评定为二类桥。 四、施工内容、技术标准及主要施工工艺 1、施工主要内容 本次桥梁施工的内容包括0#桥台锥坡砼刚性防护层拆除、排水管的安置、绿化及抗滑桩的设置,框架桥的框架柱、框架梁、行车道板、桥面铺装、人行道及护栏、橡胶伸缩装置拆换等,另外还包括裂缝封闭、裂缝灌注、砼缺陷修补等常见病害治理,桥梁维修加固施工内容详见下表: ******产业园区2#桥维修加固施工内容一览表 细目号 细目名称 单位 数量 202-3-a 锥坡砼刚性防护层拆除 m2 1058.00 207-5 100HDPE排水管(外套114穿孔钢花管) m 48.00 208-1 种草、铺草皮 m2 1058.00 214-1-a 2m×2.5mC25级混凝土抗滑桩 m 186.00 407-1 C30砼框架柱(1.2m×1.2m) m 360.00 407-2 C30框架梁 m3 84.10 410-3 C30行车道板 m3 90.50 415-2 C40纤维防水砼桥面铺装 m3 35.70 416-1 人行道 M2 60.00 416-3 钢筋砼栏杆 m 28 417-1 橡胶伸缩装置拆换 m 30.00 2、维修加固施工采用的技术标准 《公路工程质量检验评定标准》(土建工程)JTG F80/1-2004;

《公路桥涵施工技术规范》JTJ041-2000; 《混凝土结构加固技术规范》(GB50367-2006); 《公路桥涵养护规范》(JTGH11-2004); 《公路养护安全作业规范》(JTG H-2004)。 3、主要工程项目的施工方案、施工方法 (1)施工方案 通过对现场实地考察,如我司有幸中选,将在接到比选人(或监理工程师)的中选通知书7天内,根据比选文件和中选人的比选申请文件订立书面合同,并在7天之内设备、人员全部组织到场。考虑到施工的成本和时间影响,本项目所用的设备、材料大部分都自***市城区由汽车运输到工地现场,只有少量设备从成都运抵施工现场。 鉴于本次加固桥梁地处川西,属山区地带,桥下净空比较高,最高桥墩 超过40米,施工难度较大,为此我们计划对梁体裂缝处治和砼缺陷修补采用 “吊篮”施工的方法。吊篮施工措施主要用在桥梁底部缺陷处治区,吊篮是由钢绳、型钢、竹跳板组合而成。安装前进行荷载验算,在符合安全要求后才能拼装施工。桥面横向不宽,吊篮的横桥向跨度较小,拼装时先在两侧护栏设置吊点,把钢绳放下,在钢绳端头固定型钢,每一组吊篮由两排组成,立面上要基本水平,最后在两排吊篮上顺桥向铺设竹跳板连接。 桥梁其他部分的施工措施由于处于原地面上,均考虑用搭设支架的方式进行施工。满堂支架由钢管搭设,搭设前进行荷载验算,合符安全要求后才能施工。搭设时首先处理支架基础,刨除松软的土层,垫设条石或混凝土墩,以确保支架整体的稳定性,再搭设支架,最后再满铺竹跳板。 (2)施工人员 1)管理人员 本项目拟投入管理人员8人,其中项目经理1人,项目技术负责人1人,结构工程师1人,道路工程师1人,材料工程师1人,计量工程师1人,安全员1人,质检员1人。都是从事本专业工作多年的专业管理人员。 2)施工作业人员 本项目计划投入两支专业施工队伍,每支队伍计划作业人员20至30人。都是从事结构加固施工多年的专业施工人员。 (3)施工设备 本项目计划投入各种设备仪器17台套,其中:混凝土裂缝观测仪2台,空压机2台,发电机2台,电焊机2台,拌合机2台,钢筋弯曲机1台,钢筋切割机2台,运输车2台,其他设备2台(套)。 (4)各主要项目的施工方案、施工方法(各主要分项工程的施工工艺流 程框图见后) 1)0#桥台锥坡砼刚性防护层拆除、排水管的安置、绿化及抗滑桩的设置 经过现场调查,0#桥台(顺桥向26m长路基段)出现严重下沉滑移,并因此导致出现一系列桥头病害产生:桥头搭板脱空,行车跳车和震动大;桥头人行道垫梁断裂,桥面混凝土栏杆拉裂;锥坡混凝土面层断裂脱空;坡脚护墙断裂倾斜等。对于0#桥台病害的治理具体如下: (1)砼刚性防护层拆除 砼刚性防护层拆除主要采用钢钎进行人工凿除,施工期间除了保证施工质量,更要注意除尘,以减少环境污染。 (2)排水管的安置 在0#桥台锥坡挡墙上施作Φ100mm水平排水塑料盲沟管,以排除锥坡内的地下渗水,管长12m,共计设置4个。为便于塑料盲沟管的安放,塑料盲沟管外套Φ114mm穿孔钢花管。锥坡外缘根据实际地貌情况,在必要之处修筑浆砌片石排水沟,以排顺锥坡周边的雨季坡面流水。 (3)绿化 采用人工满铺草皮的方式对锥坡进行绿化处理,应注意草皮铺设的厚度以及日后草的生长情况。 (4)抗滑桩 本次桥梁维修加固由于0#桥台原锥坡顺桥向和横桥向护坡均出现塌陷、断裂,新维修加固施工方案为在坡脚处施作抗滑桩。以防止锥坡的下滑,抗滑桩尺寸为2.5×2m,桩数为9根,桩长20m的6根,22m的3根。具体施工方法如下: ① 人工挖孔施工准备 A、施工放样:采用全站仪,准确放出桩位中心,十字线定出桩孔准确位置。 B、用经纬仪设护桩并检查枋实。 C、平整场地:清除地面危石、浮土,坡面有裂缝或坍塌迹象者将采取必要的保护措施,在孔口四周挖排水沟,作了排水系统,及时排除地表水,安装提升设施,布置出渣道路,合理堆放机具和材料,不得增加孔壁侧压力和影响施工。 ② 挖孔 A、桩身开挖采用人工挖孔,严禁采用爆破。根据作业实际情况,及地质和渗水情况决定,以1m作为一个施工循环阶段,挖土由人工从上到下逐段用风镐或铁锹进行。遇到坚硬土层及石层,用风钻、锤、钎破碎,同一段内挖土次序为先挖中间后挖周边,弃土装入吊桶或吊栏中,在孔口安设手摇搅车,垂直运输到地面,运至弃土场。吊桶的绳中心与桩中心要求一致,有利于挖土时初略控制桩中心线。 挖孔时,注意施工安全,挖孔工人必须配有安全帽,安全绳,必要时搭设掩体,出渣吊桶、钢丝绳、机具等经常检查。挖孔时,如孔内二氧化碳含量超过0.3%,或孔深度超过10m时,采用机械通风。 土方开挖根据技术规范,拟采用20#砼护壁,每挖1米一次。护壁时,将孔的倾斜度、孔中心位置及平面尺寸进行检查,将轴线高程引至上一段护壁上,每节以十字线对中。吊锤球控制中心位置,然后由地面设基点测量孔深,如此护一段,开挖一段,直到挖到岩层。 B、检孔:挖孔达到设计深度后,清除孔底松土、泥渣、杂物,如地质复杂时,将用钢钎探明孔底以下地质情况,并报知监理工程师复查认可后,方可灌注砼,清孔完毕后,放置钢筋骨架之前,用检孔器对孔进行检查,检孔器用圆钢做两个2.0m×2.5m的方框焊上φ16的钢筋4根。在检孔器顶部中心点用绳子栓起,确保检孔器处于垂直,放下检孔器,以检查桩的垂直度和桩径。对于桩基的直径,应不小于设计直径,垂直度满足≤0.5%。 ③ 钢筋笼的制作和安装 A、钢筋笼的制作 我们将采用加劲成形法,在现场加工钢筋笼。具体作法是:制作时按设计尺寸做好加劲圈,标出主筋的位置。把主筋摆在平整的工作台上,并标出加劲的位置,焊接时使加劲筋上任意主筋的标记,对准主筋中部的加劲标记,扶正加劲筋,并用木制直角板校正加劲筋与主筋的垂直度,然后点焊,在一根主筋全部焊好加劲筋后,在骨架两端各站一个转动骨架,将其余主筋逐一照前法焊好,然后抬起骨架套入螺旋箍筋按设计位置布置好,并绑扎于主筋上,并点焊牢固,要求符合设计和“GB10-89”的有关规定。 B、钢筋骨架保护层的设置 钢筋骨架设计保护层为8~9cm。我们将采用焊接钢筋定位筋的方法进行设置。具体做法是:用φ16的钢筋弯制成钢筋定位筋”,长度为15cm,高度为8.0cm。钢筋定位筋的布置,将沿孔壁竖向每隔2米一道,每道沿骨架外侧四周对称焊接四根。 C、钢筋骨架的安装与接长 钢筋骨架的吊运,我们将采用两台8T吊车进行抬吊,具体做法是:第一

相关文档
最新文档
