酷风线控器说明书
酷风线控器说明书
一：线控器面板使用说明
①运行模式指示：
按“模式”按钮则显示当前的操作方式。
可选择“自动”、“制冷”、“抽湿”、“制热”、“送风”、等操作方式。
②风速指示：
按“风速”按钮则显示所选择的风扇速度。
可选择“自动”、“低风”、“中风”、“高风”等。
③经济运行显示：
按“经济”按钮则显示，再按压此按钮则图标显示消失。
④锁定显示：
按“锁定”按钮则显示锁定图标，再按压此按钮则图标显示消失。
在
锁定状态下，除锁定按钮外所有按钮操作均无效。
⑤时钟显示：
通常状况下显示当前设定的时间。
按“时钟”按钮4秒钟，小时部分
闪烁，按“▲”或“▼”进行小时调整，再按“时钟”按钮，分钟部分闪烁，按“▲”或“▼”进行分钟调整，时钟设定或更改时钟设定后，必须
按确认按钮才能设定或更改成功。
⑥定时开关显示：
在定时开调整状态或只设定定时开功能后显示“开”；在定时关调整状态或只设定定时关功能后显示“关”。
⑦温度显示区：
通常状态下显示设定温度。
按温度调节按钮“▲”“▼”即可进行温度设定，在“送风”模式下，该显示区无数字显示。
①模式选择按钮：
用于选择运行方式，每按一次按钮，则运行方式就按下述依次变化；自动→制冷→抽→湿→制热→送风→自动
②定时开按钮：
按压此按钮，设定定时开，以后每按一次定时开时间便增加0。
5小时，当设定定时开的时间大于10小时后，每按一次便增加1小时。
如果取消定时开，只需将定时开时间调为“0。
0”即可。

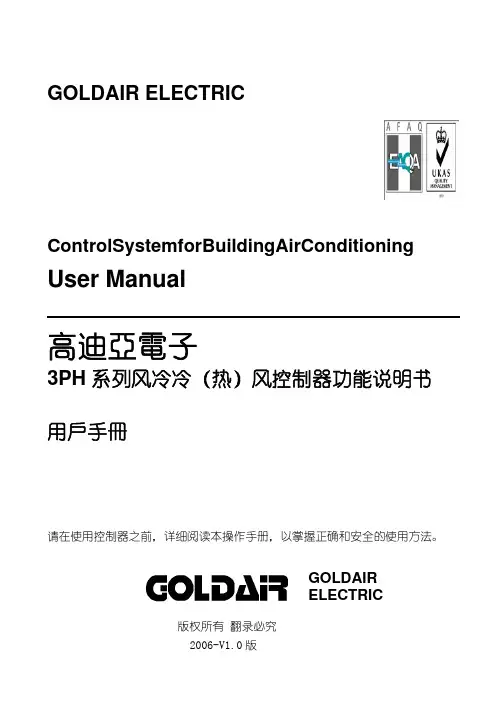

3PH-200D+线控器说明书
GOLDAIR ELECTRICControlSystemforBuildingAirConditioningUser Manual高迪亞電子3PH 系列风冷冷（热）风控制器功能说明书用戶手冊请在使用控制器之前，详细阅读本操作手册，以掌握正确和安全的使用方法。
GOLDAIR ELECTRIC版权所有 翻录必究目录页码安全注意事项 (1)各部分的名称和功能 (3)操作原理 (15)控制基理 (29)1、 操作机组之前，请详细阅读所有“安全注意事项”。
2、“安全注意事项”内列举各种与安全有关的重要事项，恳请严加遵守。
3、本手册内使用的符号警告：必须遵守本警告内容，以免导致使用者受伤亡。
注意：必须遵守本注意内容，以免对机件造成损毁。
4、安装► 阅读后，请将本技术手册妥善保存，以便随时取出参阅。
同时，请将本手册交与其它操作本机人士，以供参考之用。
警告：只可使用由本公司指定的附件，并向制造商或授权经销商要求提供安装服务。
如控制附件安装不当，可能引致控制器失灵或触电等后果。
用户切勿尝试自行修理。
如果控制器修理不当，可能导致触电或损坏控制器等后果。
用户如有任何修理的需要，请与制造商接洽。
(１)主机控制板其安装中心内一般有强电线路通过，另控制板也有ＡＣ２２０ｖ通过。
有关室外控制板的安装位置，应该选择一个由机组产生的气流或噪音不会影响邻居的地方。
遵守强弱电分开的原则，尽量使控制板与接触器保持在50ｍｍ以上。
(２)主控器警告：主控器必须安装稳固。
否则，可能会因为主控器下坠而引致身体受伤或控制器损坏。
(３)电源线、保险丝和断路器警告：必须使用指定电线为控制器提供电力。
切勿与其它电器共享同一电源，以免引致超负荷的危险。
必须使用与控制器工作电压匹配的保险丝或断路器。
切勿使用超出指定级别的电线或保险丝。
(４）接地接地不当，可能引起触电的意外。
请经常检查控制器的接地线与机组的接地终端和接地电极连接是否牢固。
5、操作切勿扭曲或拉扯控制器的电线，以免损毁控制器引致失灵。
风机控制器AK210-SFJI产品说明书
风机控制器（单速）AK210-SFJI产品说明书V1.02021.10.23目录一、产品型号说明 (3)二、系统简介 (4)三、系统参数描述 (6)四、显示信息及接线端口描述 (10)五、产品安装尺寸图 (15)一、产品型号说明订货完整型号：AK210-SFJI/T AC220(数码屏单速风机控制器带通讯功能）二、系统简介1、概述AK200-SFJI系列风机控制器适用于单速风机控制场合，产品设计简单、结构紧凑、安装方便等特点。
控制器与显示面板采用9针连接线进行连接，使用简单方便。
2、产品特点(1)、工作电压：AC220V（X0接线端L1-N电源输入端口）。
(2)、控制器输入输出端均可自定义。
(3)、内置相序保护（相序可设置正序ABC反序CBA或关闭），缺相，过压，欠压保护。
(4)、联动、故障报警内置联动和故障报警声响有明显区别，声响等级：＞65dB1m注：双层门需要外置联动和故障报警器。
(5)、操作方便、带密码电子锁a、需输入正确密码才可进行面板按键操作。
(6)：结构简单可靠a、替代传统的所有二次回路元器件，简化结构，提高生产效率。
b、采用穿心式电流互感器，准确采集电机电流，及时可靠地监控电机运行状态。
3、操作面板A区：数码显示屏区域B区：LED指示灯区域C区：按键操作区域D区：联动、故障声警区4、按键介绍按键名称按键图标按键功能启动/▲1、按【启动/▲】键启动风机；2、在参数设置界面，按【启动/▲】键为参数值加1，长按【启动/▲】键为参数值快速增加；停止/◄1、按【停止/◄】键停止高速风机；2、在参数设置界面，按【停止/◄】键为切换参数菜单后退；手动/▼1、按【手动/▼】键切换控制器为手动模式；2、在参数设置界面，按【手动/▼】键为参数值减1，长按【手动/▼】键为参数值快速减小；自动/►1、按【自动/►】键切换控制器为自动模式；2、在参数设置界面，按【自动/►】键为切换参数菜单前进；复位/ESC1、按【复位/ESC 】键为复位控制器状态；2、长按【复位/ESC 】键进入设置菜单。
tica tmc315a 说明书
ticatmc315a说明书
1、ticatmc315a线控器型号控制器主要由两部分组成，上部分为显示面板，下部分为操作面板。
2、ticatmc315a线控器的功能：主要进行用户空调器的开关、设定运行模式、温度、风扇速度及其他功能设置等。
3、ticatmc315a机组开机关机：通过线控器上的“开或关”键。
4、ticatmc315a温度设置和范围：系统的温度设定范围取决于本线控器所控。
制的空调器室内机，可通过线控器上的升温。
5、ticatmc315a工作模式：通过线控器上的“模式”键设置工作模式。
6、ticatmc315a线控器控制板上插座的1和2脚对应连接线的信号线，3脚对应连接线电源的正极，4脚对应连接线电源的负极。
7、ticatmc315a当连接线需要加长时，请保证线控器控制板上插座的1脚和室内机控制板上插座的1脚相连，线控器控制板上插座的2脚和室内机控制板上插座的2脚相连。
线控器操作说明
线控器操作说明1、开关机按“开关”键，启动空调。
再次按下“开关”键，停止空调的运行。
注：图4中所示为接通电源后的关机状态。
图5中所示为接通电源后的开机状态。
2、模式设置开机状态下，每按一次“模式”键，操作模式按如下顺序变化：3、温度设置开机状态下按“增加”或“减少”键增加/减少设定温度；长按时，每0.5秒温度以1℃为单位增加或减少。
制冷、抽湿和制热模式下温度设定范围为：16℃~18℃。
送风模式下设定温度固定26度。
4、风速设置开机状态下，按“风速”键，风扇速度按如下顺序变化：注：除湿模式中，风扇速度会自动设定为低速。
5、定时设置开机状态下，按“定时”键设定关机时间；关机状态下，按“定时”键设定开机时间。
设定定时：未定时时，按下“定时”键，液晶将显示“xx. x小时”，且“小时”字样闪烁，此时按“增加”或“减少”键调节定时时间。
按“确认/取消”，完成设定。
取消定时：设定定时后，按“定时”键，液晶不再显示“xx. x小时”，定时取消。
定时范围：0.5~24小时。
每按一次“增加”或“减少”键，设定时间增加/减少0.5小时，长按时每0.5秒自动增加/减少0.5小时。
6、扫风功能设置开启扫风：开机状态下按“功能”键，切换至扫风功能，扫风图标闪烁，按“确认/取消”键可开启扫风功能，选中后扫风图标显示。
关闭扫风：扫风功能开启时，按“功能”键，切换至扫风功能，扫风图标闪烁，按确认/取消”键可关闭扫风功能，扫风图标消失。
睡眠、节能、超强、干燥、静音功能设置于扫风功能设置类似。
7、睡眠功能设置开启睡眠：开机状态下按“功能”键，切换至睡眠功能，按“增加”或“减少”键可切换睡眠1、2、3，再按“确认/取消”键可开启睡眠功能。
关闭睡眠：睡眠功能开启时，按“功能”键，切换至睡眠功能，在按“确认/取消”键可以关闭睡眠功能。
掉电后恢复上电时默认睡眠关；送风模式无睡眠功能。
美的空调线控器使用说明书
本说明书适用于以下型号的线控器：目 录使用注意事项..................使用条件......................主要功能......................线控器的配网..................线控器的使用..................故障代码. (112237)安装注意事项..................安装附件.....................安装方法.....................与空调器室内机配线图. (8)91013目录使用部分■为确保正确使用，请仔细阅读本注意事项，并请。
务必遵守严禁用户自行安装。
清洁或保养前，请切断电源开关，禁止用水洗刷，有发生触电的危险。
禁止用湿手操作，有发生触电的危险。
禁止用杀虫剂、消毒剂、可燃性喷雾材料直接喷射，否则可能引起火灾或器件变形。
切勿用手剥离显示面板，有触电的危险。
●电源电压适用范围：输入电压为直流12V ；●工作环境温度：-15℃～43℃；湿度：RH40％～RH90％；●电控安全符合：GB4706.32-2012、GB/T7725-2004要求。
使用部分●AP 配网模式：长按“风速”键，蜂鸣器长响一声后，液晶上的WiFi图标 开始快速闪烁 （1秒闪1次），使用美居App 的“添加设备”功能，选择“空调”类设备，选 择对应的型号,按其指示进行配网。
网络配置成功后，WiFi 图标长亮，并可以通过美居APP 对空调进行远程操控。
如果WiFi 图标熄灭或者无法进行远程操作，请检查配网时提供WiFi 热点的网络设备是否正常工作，或尝试重新进行网络配置。
●通过4芯电缆与室内机主控板连接；●通过按键操作，设定动作模式；●具有液晶显示功能。
仅适用于有WiFi 功能线控器请将线控器与空调室内机对接。
使用部分使用部分使用部分静压设置方法：“”“”在待机状态下，同时按住开关键和模式键8秒，蜂鸣器长响，显示屏显示“nA”后，再短按一次“确认”键。

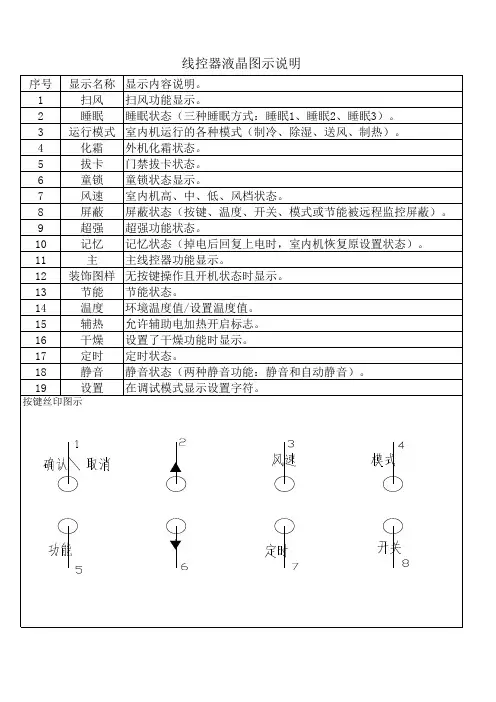

线控器
序号 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16 17 18 19 显示名称 扫风 睡眠 运行模式 化霜 拔卡 童锁 风速 屏蔽 超强 记忆 主 装饰图样 节能 温度 辅热 干燥 定时 静音 设置 显示内容说明。 扫风功能显示。 睡眠状态（三种睡眠方式：睡眠1、睡眠2、睡眠3）。 室内机运行的各种模式（制冷、除湿、送风、制热）。 外机化霜状态。 门禁拔卡状态。 童锁状态显示。 室内机高、中、低、风档状态。 屏蔽状态（按键、温度、开关、模式或节能被远程监控屏蔽）。 超强功能状态。 记忆状态（掉电后回复上电时，室内机恢复原设置状态）。 主线控器功能显示。 无按键操作且开机状态时显示。 节能状态。 环境温度值/设置温度值。 允许辅助电加热开启标志。 设置了干燥功能时显示。 定时状态。 静音状态（两种静音功能：静音和自动静音）。 在调试模式显示设置字符。
按键丝印图示
ห้องสมุดไป่ตู้
风管机控制器说明书样本
双系统风管机控制器阐明书一﹑概述1﹑电气控制器输入电压220V﹑50Hz，电压波动范畴180V~250V。
2﹑控制器具备如下运营模式和功能：自动运营﹑制冷﹑制热﹑除湿﹑通风﹑节能﹑除霜等模式和强制关机﹑自检等功能。
3﹑控制器具备完备保护功能，使风管机在各种条件下都能可靠工作和获得保护；强大自检功能，可依照显示判断故障因素，极大以便了使用和维修。
二﹑重要技术参数1﹑使用条件：环境温度-10℃~55℃，相对湿度45~85%；2﹑遥控器接受距离：不不大于8米，遥控器接受受控角度：不不大于30度；3﹑温度控制精度：±1℃；4﹑时间误差：不大于1秒；5﹑控制器符合：GB4706.1-1998 《家用和类似用途电器安全（第一某些：通用规定）》GB4706.32-1996 《家用和类似用途电器安全（热泵、空调器和除湿机特殊规定）》GB/T7725-1996 《房间空气调节器》*﹑振动实验：频率50Hz，加速度2.5g；*﹑印刷线路板符合GB4588.1和GB4588.2规定；*﹑电磁兼容性符合国家关于原则规定。
三﹑控制器功能1﹑遥控器遥控器向室内控制器发送控制指令：1.1开机﹑关机操作；1.2选取运转模式：自动运转模式：制冷运转模式：除湿运转模式：制热运转模式：通风运转模式：1.3选取室内风机速度：自动风速﹑高速﹑中速﹑低速。
1.4设定室内温度：自动运转时：16℃-30℃；制冷运转时：16℃-30℃；除湿运转时：16℃-30℃；制热运转时：16℃-30℃；1.5选取定期开机﹑关机：设定1-12小时开机﹑关机。
1.6节能方式：选取或退出节能方式。
2﹑显示面板如图所示：2.1 按键ON/OFF 键： 开关机；MODE 键： 转换工作模式； SLEEP 键： 进入或退出节能模式； FAN 键： 转换风速； TEMP 键： 调节设定温度； TIMER 键： 设定定期开/关机时间。
2.2 显示数码管： 显示设定温度及故障代码； COOL ： 制冷模式； DRY ： 除湿模式； HEAT ： 制热模式； FAN ： 通风模式； SLEEP ： 节能模式； AUTO ： 自动风速； HIGH ：高速风；MED：中速风；LOW：低速风；TIMER：定期；2.3 SENSOR：红外遥控信号接受窗口。
风管机线控器面板操作方法
风管机线控器面板操作方法
风管机线控器面板操作方法通常如下：
1. 开关机：一般面板上有一个开关机按钮，按下该按钮即可开关机。
2. 模式调节：面板上一般有模式选择按钮，可以选择不同的运行模式，如自动、制冷、制热、送风等。
3. 温度调节：面板上一般有温度增减按钮，可以通过调节这些按钮来增加或减少风管机的温度设定值。
4. 风速调节：面板上一般有风速调节按钮，可以选择不同的风速档位，如低速、中速、高速等。
5. 定时功能：一些风管机线控器面板上还有定时功能按钮，可以设置设备在特定的时间段内自动开关。
6. 静音功能：一些风管机线控器面板上会有静音功能按键，按下该按键可以减小设备的噪音。
不同的风管机线控器面板操作方法可能会有一些差异，具体的操作方法可以参考设备的说明书或咨询相关的售后服务人员。
ECO新风线控器说明书
1主界面图1.主界面控制主界面主要有7个按键，分别是开关按键（），模式按键（），风速调节按键（），确定按键（），定时按键（），上键（），下键（）。
液晶显示器上显示出风口温度、设定温度、时钟、工作模式、风扇开关状态、风速，报警状态等信息。
温度以摄氏度表示当前时间为24小时制（时：分）。
如果当前有报警，会有报警图标“”闪烁；无报警则不显示。
左下角4个8有报警时会滚动显示当前机组和报警总数，滚动时间间隔为5秒，5秒后显示下一个机组号码和它的错误总数，无故障的机组不显示，最多可显示8个机组。
长按上键（）进入报警查看。
2系统图标自动模式。
制冷模式。
制热模式。
送风模式。
当前显示温度值当前显示湿度值室外风机开启，如果是调速的室外风机可以根据后面的显示是高速还是低速。
时间设定模式远程开关机当前有报警线控器与主板通讯故障按键操作说明：长按：按住按键3秒以上有效短按：按住按键3秒以下有效1.主页面下短按定时按键（）进入定时时间查询页面2.主页面下长按定时按键（）进入时间设定页面3.主页面下长按上键（）进入故障查询页面4.不在主页面下长按确定按键（）返回到主页面5.主页面下短按风速调节按键（）在高速低速之间切换风速6.故障查询和设定时间页面下短按风速调节按键（）返回上一层菜单7.主界面下短按模式按键（）用于切换当前工作模式。
8.主界面下短按开关按键（）系统开关机切换。
9.主界面和定时时间查询页面下短按上键下键，用于修改设定的控制温度。
10.故障查询页面下短按上键下键，用于选择要查看的机组号和故障代码。
11.时间设定页面下短按上键下键，用于修改时间。
3主界面主界面下会显示出风口温度（左侧）和设定温度（右侧）。
可以利用上下键直接修改设定水温，温度值可设定的范围：16℃~30℃。
右下角数字显示系统实时时钟，左下角数字显示故障机组号及对应故障的个数，多个机组故障时，可以循环显示。
当机组无故障时，不显示。
4故障查询页面主界面下长按上键（）进入故障查询页面。
酷风科技 Sonic Sentinel Model 14-1 声音驱逐器用户手册说明书
