七号信令测试分析仪
WCDMA组网示意图
WCDMA 是英文Wideband Code Division Multiple Access（宽带码分多址）的英文简称，是一种第三代无线通讯技术。
W-CDMAWideband CDMA 是一种由3GPP具体制定的，基于GSM MAP核心网，UTRAN（UMTS陆地无线接入网）为无线接口的第三代移动通信系统。
目前WCDMA有Release 99、Release 4、Release 5、Release 6等版本。
目前中国联通采用的此种3G通讯标准。
七号信令测试分析仪
名
称
：
七号信令测试分析仪
型
号
：
SuperLink SL107
产
地
：
中国
厂
家
：
通测
保
修
：
3年
用
途
：
七号信令测试维护
说明：
七号信令测试分析仪支持MTP 、TUP 、ISUP 、SCCP 、TCAP 、INAP 等协议测试，是进行七号信令测试维护、保证网络通畅的得力助手。
功能特点
七号信令测试分析仪支持MTP 、 TUP 、ISUP 、SCCP 、TCAP 、INAP 等协议测试，是进行七号信令测试维护、 保证网络通畅的得力助手。
信令协议解析与统计 流程分析和CDR/TDR 生成 信令链路状态监测/话务负荷统计
实时监测物理层、CIC 话路状态并记录变化情况 呼叫追踪
不完整呼叫流程分析 TCAP/SCCP 错误统计 时隙自动搜索、定时测试等
TUP/ISUP 分析
接通率/呼损分析：详细统计各项指标并关连其详细内容 全局业务质量监测：分析全网的接通率状况，定位呼损原因 用户业务质量监测：针对单个或一组用户进行统计分析 局间业务质量监测：针对各个或成组OPC 、DPC 统计分析 来/去话质量监测：对比分析不同局的来去话
接通率排行榜：比较来去话接通率以及话务量大小，并且可以根据局号、主.被叫号码等多种关键字进行高级分析
呼损原因查询：针对产生呼损的所有呼叫过程分析，能够详细到消息和源码
专家分析功能：可编程的组合、过滤，完成用户自己定义的各种分析，出各种专项报表
网间分析
高速数据采集和处理能力，以不同侧面、不同层次进行规程过程和状态的监测和分析 网间话务分析：针对业务、用户、信令点、局向等分析运营商内部网络或运营商之间网络的话务状况，掌握网络运行状况，排查问题和故障。
面向业务经营及VIP 分析：根据业务类型、用户类型进行排行、对比，分析重点业务、重点客户，为经营增值提供线索。
专家分析功能：基于数据库分析模块，通过高级编程过滤功能，对各项数据进行用户自定义的组
合分析和综合分析，为网络运营、维护提供多视角的服务。
jh010-No.7信令监测系统的应用
No.7信令监测系统的应用摘要：七号信令网是电信网的重要组成部分，其运行质量直接影响到电信网及其各种业务的运行稳定性和实际效益。
为了保证七号信令网的正常高效运行，七号信令集中监测系统已成为七信号进行集中监测和管理的重要工具，本文对现网中运用的中兴七号信令监测系统的功能和应用情况进行描述，并说明七号信令监测对交换业务网安全、可靠、有序、可控运行的重要作用。
关键词：七号信令监测、信令网、信令链路、接通率、呼损、主叫号码分析主题：交换维护测试技术应用一、前言七号信令网是电信网的三大支撑网之一，是电信网的重要组成部分，是发展综合业务、智能业务以及其他各种新业务的必备条件。
七号信令网用于转接交换网的各种控制信令，其重要性愈来愈为人们所重视。
七号信令网的畅通与否直接关系到整个电信网的通信质量，保证七号信令网的正常、高效、平稳的运行是维护部分的首要任务。
到目前为止，中国铁通已经组成了由高级信令转接点（HSTP）、低级信令转接点（LSTP）和大量的信令点（SP）组成的三级七号信令网，使得七号信令网真正成为名副其实的电信网的神经网和支撑网。
为了保证七号信令网的正常高效运行，七号信令集中监测系统作为对七号信令进行集中监测和管理的重要工具应运而生。
七号信令集中监测系统通过直接采集七号信令的原始数据进行分析处理，提供对七号信令网实时动态监测，以及各种用户信令的各种微观分析。
二、七号信令监测系统的应用铁通云南分公司采用中兴通讯公司研产的七号信令监测系统，该平台着重微观的管理，集中监测系统跨接在七号信令链路上，是对网元间信令链路的监测，是相对微观、动态的系统，在协议、网络、业务等的深层次分析和实时性监视方面具备更加强大的功能，七号信令集中监测平台的建设目标为建设一个灵活和开放的数据采集和处理系统，被监测的信令链路在HSTP、LSTP、关口局、SP点之间可根据需要进行灵活的调配，并能提供全程全网的呼叫监测功能。
随着电信行业竞争不断加剧，互联互通问题成为保证服务质量的首要问题；随着新技术的发展，各小型电信业务代理商也利用VoIP、PC-PHONE等新技术开展话务批发等业务，甚至违反相关规定开展业务，极大地扰乱了电信市场的有序发展。

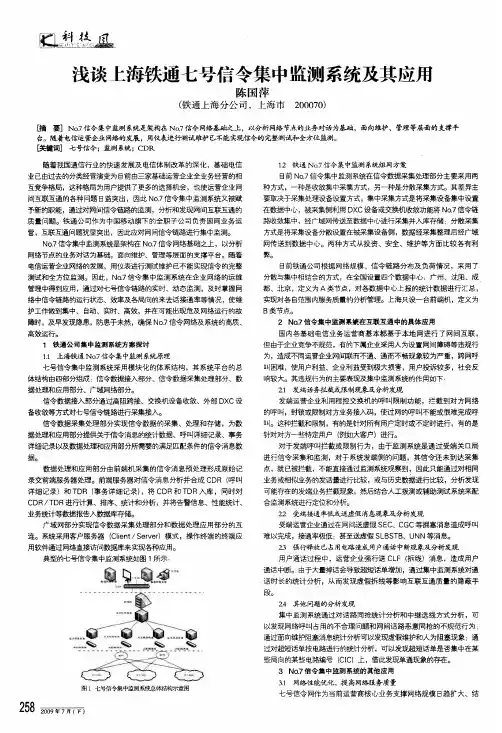

浅谈上海铁通七号信令集中监测系统及其应用
魁塑姐，浅谈上海铁通七号信令集中监测系统及其应用陈国萍(铁通上海分公司，上海市200070)f}商要]N07信令集中监测系统是架构在N o．7信令网络基础之上，以分析网络节点的业务对话为基础，面向维护、管理等层面的支撑平台。
随着电信运营企业网络的发展，用仪表进行测试维护已不能实现信令的完整测试和全方位监测。
法i键词]七号454"；监测系统；C D R随着我国通信行业的快速发展及电信体制改革的深化，基础电信业已由过去的分类经营演变为目前由三家基础运营企业全业务经营的相互竞争格局，这种格局为用户提供了更多的选择机会，也使运营企业网间互联互通的各种问题目益突出，因此N o．7信令集中监测系统又被赋予新的职能，通过对网间信令链路的监测，分析和发现网间互联互通的质量问题。
铁通公司作为中国移动旗下的全职子公司负责固网业务运营，互联互通问题犹显突出，因此应对网间信令链路进行集中监测。
N o．7信令集中监测系统是架构在N o．7信令网络基础之上，以分析网络节点的业务对话为基础，面向维护、管理等层面的支撑平台。
随着电信运营企业网络的发展，用仪表进行测试维护已不能实王见信令的完整测试和全方位监测。
因此，N o．7信令集中监测系统在企业网络的运维管理中得到应用，通过对七号信令链路的实时、动态监测，及时掌握网络中信令链路的运行状态、效率及各局向的来去话接通率等情况，使维护工作做到集中、自动、实时、高效，并在可能出现危及网络运行的故障时，及早发现隐患，防患于未然，确保N o．7信令网络及系统的高质、高效运行。
1铁通公司集中监测系统方案探讨1．1上海铁通N o．74-言4"集中监测系统原理七号信令集中监测系统采用模块化的体系结构，其系统平台的总体结构由四部分组成：信令数据接入部分、信令数据采集处理部分、数据处理和应用部分、广域网络部分。
信令数据接入部分通过高阻跨接、交换机设备收敛、外部D X C设备收敛等方式对七号信令链路进行采集接入。
关于七号信令技术的研究与分析
基于七号信令集中监测平台的GSM移动用户漫游分析系统
查询模块 ， 用于提供查询界面 ， 根据查询发起 方指
定 的查询 条件提供对用 户漫游 状态的统计显示 。
３ 系统功能与应用
“ 基于 七号信令集 中监测平 台的 Ｇ Ｍ 移动用 户漫 Ｓ
游分析系统”在漫 游用户统计分析 、 漫游短信欢迎 系统
内用户数量 的变化是 ＧＳ 运 营商一直 十分 关注 的问 Ｍ 题 。然而 目前没 有一种 方法可 在不升 级改 造 ＶＬＲ和 ＨＬ Ｒ设备 的情 况下 自动获得从本服 务区漫游到其他服 务区内的用户数量 ，以及从其他服 务区漫游到本服务区
的用户数量 。
数据入库和查询的速度 ，可根据 用户的漫游状态将漫游
备分别是 ＶＬ （ ｉ ｔｒＬ ｃｔ ｎ Ｒ ｇｓ ｒ 拜访位 置 Ｒ Ｖ ｓ ｏ ｏａｉ ｅ ｉ ｅ ， ｉ ｏ ｔ
令 链路 （４ ｂｔ ｓ ２ ｉ ｓ ６ ｋ ｉ 或 Ｍｂｔ 链路 ） ／ ／ 进行信 令采集 ， 采 集 本地服务 区 中与位 置更新相 关的信令 及与删除位 置 相 关的信令 ，将其分 别合成为位 置更新事 件记录及 删
他服务区漫游到本地服 务区的用户数量对于 Ｇ Ｍ 网络 Ｓ
由于漫游服务的特点使得在一个本地服务区内的移 动用户数量是不断发生变化的 ， 尤其是在一些旅游资源 丰富或人 口流动较大的地 区，这种用户数量的变化是很
运 营商合理配置网络资源 ， 提高用户满意度都有 重要意
大的 。一个 Ｇ Ｍ 网络 的本地服务区可为两 类用户提供 Ｓ
｝ 该项 目已申请 国家专利 ，专利 申请号 ２ ０ １ １ １２ ． 。 ０ ７ ０ １２ ０ １ 于 林：现工作 于中国移动通信集 团贵 州有 限公 司网管 中心 ， 双硕士研 究生。

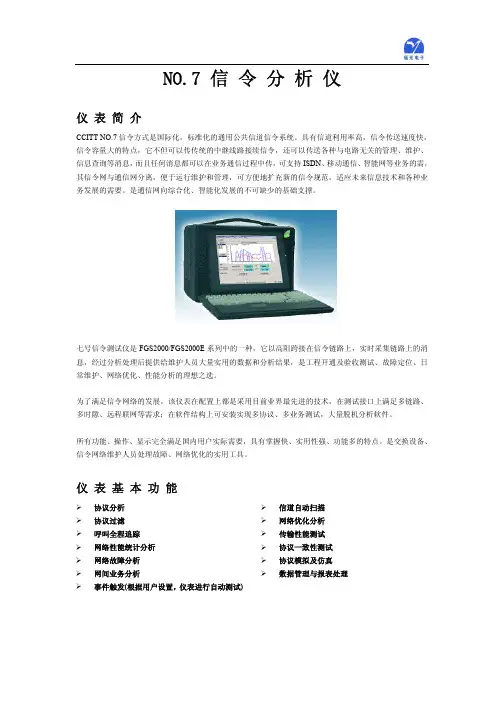

№7信令分析仪
NO.7 信 令 分 析 仪仪表简介CCITT NO.7信令方式是国际化，标准化的通用公共信道信令系统。
具有信道利用率高，信令传送速度快，信令容量大的特点，它不但可以传传统的中继线路接续信令，还可以传送各种与电路无关的管理、维护、信息查询等消息，而且任何消息都可以在业务通信过程中传，可支持ISDN、移动通信、智能网等业务的需，其信令网与通信网分离，便于运行维护和管理，可方便地扩充新的信令规范，适应未来信息技术和各种业务发展的需要。
是通信网向综合化、智能化发展的不可缺少的基础支撑。
七号信令测试仪是FGS2000/FGS2000E系列中的一种，它以高阻跨接在信令链路上，实时采集链路上的消息，经过分析处理后提供给维护人员大量实用的数据和分析结果，是工程开通及验收测试、故障定位、日常维护、网络优化、性能分析的理想之选。
为了满足信令网络的发展，该仪表在配置上都是采用目前业界最先进的技术，在测试接口上满足多链路、多时隙、远程联网等需求；在软件结构上可安装实现多协议、多业务测试，大量脱机分析软件。
所有功能、操作、显示完全满足国内用户实际需要，具有掌握快、实用性强、功能多的特点。
是交换设备、信令网络维护人员处理故障、网络优化的实用工具。
仪表基本功能协议分析协议过滤呼叫全程追踪网络性能统计分析网络故障分析网间业务分析事件触发(根据用户设置，仪表进行自动测试) 信道自动扫描网络优化分析传输性能测试协议一致性测试协议模拟及仿真数据管理与报表处理仪 表 基 本 配 置仪 表 技 术 参 数 接口速率2048Kbit/s±50ppm 接口码型HDB3 接口阻抗75Ω(非平衡)、120Ω(平衡) 高阻阻抗＞2K Ω 抖动容限＞1.5UI(20Hz ～2.4KHz) 电源AC 220V±10％ 典型功耗 60W主处理机P 600MHz CPU Ⅲ、64MB 内存、8.4G 硬盘(所有配置均可扩展) 显示屏12.1'TFT 真彩色 电源工业级电源(220V AC) 外没3.5'软驱、工业级键盘、鼠标 系统软件 中文Windows NT 平台、数据库物理链路：单台仪表可配置2～32个2Mb 链路测试链路信令链路：每个2Mb 链路可配置1～31个信令时隙协议测试软件 七号信令(SS7)协议(TUP 、ISUP)软件包㈠V5.1、V5.2协议测试软件包㈡移动网(GSM)协议(MAP 、Abis 、A 接口、CAP 、GPRsS)软件包 ㈢智能网(IN)协议(INAP)软件包㈣ISDN 协议(30B+D)软件包㈤帧中继(FR)协议(UNI 、NNI)软件包㈥IP 电话协议(H 系列、RAS 、RTP 、TCP/IP 、UDP)软件包 ㈦一号信令(R2)软件包㈧CDMA 软件包可选协议测试软件 ㈨基于CDR 呼叫记录的分析软件。

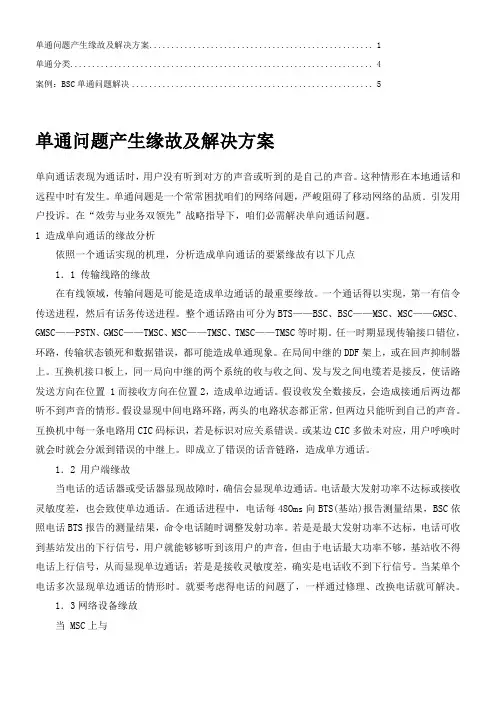

单通问题分析及处置案例
单通问题产生缘故及解决方案 (1)单通分类 (4)案例：BSC单通问题解决 (5)单通问题产生缘故及解决方案单向通话表现为通话时，用户没有听到对方的声音或听到的是自己的声音。
这种情形在本地通话和远程中时有发生。
单通问题是一个常常困扰咱们的网络问题，严峻阻碍了移动网络的品质．引发用户投诉。
在“效劳与业务双领先”战略指导下，咱们必需解决单向通话问题。
1 造成单向通话的缘故分析依照一个通话实现的机理，分析造成单向通话的要紧缘故有以下几点1．1 传输线路的缘故在有线领域，传输问题是可能是造成单边通话的最重要缘故。
一个通话得以实现，第一有信令传送进程，然后有话务传送进程。
整个通话路由可分为BTS——BSC、BSC——MSC、MSC——GMSC、GMSC——PSTN、GMSC——TMSC、MSC——TMSC、TMSC——TMSC等时期。
任一时期显现传输接口错位，环路，传输状态锁死和数据错误，都可能造成单通现象。
在局间中继的DDF架上，或在回声抑制器上。
互换机接口板上，同一局向中继的两个系统的收与收之间、发与发之间电缆若是接反，使话路发送方向在位置 1而接收方向在位置2，造成单边通话。
假设收发全数接反，会造成接通后两边都听不到声音的情形。
假设显现中间电路环路，两头的电路状态都正常，但两边只能听到自己的声音。
互换机中每一条电路用CIC码标识，若是标识对应关系错误。
或某边CIC多做未对应，用户呼唤时就会时就会分派到错误的中继上。
即成立了错误的话音链路，造成单方通话。
1．2 用户端缘故当电话的适话器或受话器显现故障时，确信会显现单边通话。
电话最大发射功率不达标或接收灵敏度差，也会致使单边通话。
在通话进程中，电话每48Oms向BTS(基站)报告测量结果，BSC依照电话BTS报告的测量结果，命令电话随时调整发射功率。
若是是最大发射功率不达标，电话可收到基站发出的下行信号，用户就能够够听到该用户的声音，但由于电话最大功率不够，基站收不得电话上行信号，从而显现单边通话；若是是接收灵敏度差，确实是电话收不到下行信号。
