供热管网监控系统施工方案一、系统概述供热管网监控系统是一套集成了先进传感技术、通信技术、计算机技术的综合性系统,旨在实现对供热管网的实时监控、数据分析、远程控制及故障预警,从而提高供热效率,保障供热安全,降低运营成本。

二、系统组成供热管网监控系统主要由数据采集层、数据传输层、数据管理中心三部分组成。

其中,数据采集层负责实时采集供热管网的各类数据;数据传输层负责将采集到的数据传输至数据管理中心;数据管理中心则负责对接收到的数据进行处理、分析,并通过用户界面展示给用户。

三、施工步骤调研分析:对供热管网系统进行全面的调研分析,确定监控点的位置和数量。

设计方案:根据调研分析结果,设计合理的监控系统方案。

采购设备:根据设计方案,采购所需的传感器、通信设备等。

现场施工:在确定的监控点安装传感器和通信设备,进行线路铺设等工作。

系统调试:对安装完成的系统进行调试,确保各项功能正常运行。

培训验收:对用户进行培训,确保用户能够熟练操作系统;同时进行系统验收,确保系统满足设计要求。

四、数据采集层数据采集层是供热管网监控系统的基础,主要包括各类传感器,如温度传感器、压力传感器、流量传感器等。

这些传感器能够实时采集供热管网的温度、压力、流量等关键数据,为后续的数据处理和分析提供原始数据。

五、数据传输层数据传输层负责将数据采集层采集到的数据传输至数据管理中心。

传输方式可采用有线传输或无线传输,具体选择应根据现场实际情况和传输距离等因素综合考虑。

六、数据管理中心数据管理中心是供热管网监控系统的核心,负责对接收到的数据进行处理、分析和存储。

数据管理中心应具备强大的数据处理能力,能够实时显示供热管网的运行状态,提供故障预警和远程控制等功能。

七、系统功能供热管网监控系统应具备以下主要功能:实时监控:能够实时显示供热管网的运行状态,包括温度、压力、流量等关键参数。

数据分析:能够对采集到的数据进行处理和分析,提供报表和曲线图等多种形式的展示方式。

集中供热远程监控系统方案

集中供热远程监控系统方案

集中供热远程监控系统方案背景集中供热作为城市化进程中不可避免的重要组成部分,已经成为了城市住宅、商业和工业建筑中广泛使用的供暖方式。

然而,由于供热管线多、分布广,网络覆盖面广,供热监控面临的困难和挑战也愈加明显。

针对这一问题,集中供热远程监控系统应运而生。

什么是集中供热远程监控系统集中供热远程监控系统是指基于传感器、数据采集、云计算等技术,对供热管道、设备等进行远程监测的一套智能化管理系统。

该系统通过远程监控、数据分析和管理决策等方式,增强对供热管线的监控、管理和预警能力,从而提高供热的安全性和供热服务的质量。

优点•提高了供热管线的安全性和可靠性。

通过实时监控和预测,在管道漏水、物质泄漏、设备故障等异常情况下及时发现和解决,减少了安全隐患,提高了运行的可靠性。

•降低了运营成本。

该系统可以实现对供热设备能源的精细化管理和控制,提高了供热系统设计和调整的效率。

另外,通过数据分析和运营管理等方式,提高了供热运营效率,节约了成本。

•提升了服务质量。

监控系统通过提供实时监测、故障预警等服务,提高了对客户服务的响应速度和质量。

同时,系统可以记录每个客户的服务历史,为后续服务提供参考。

系统构成集中供热远程监控系统由传感器、数据采集器、云计算平台、数据库、前端展示等组成。

•传感器:负责采集供热管道、设备等的运行数据。

•数据采集器:接收传感器采集到的数据,并将其上传到云计算平台。

•云计算平台:负责存储、分析和处理采集的数据。

•数据库:存储系统的数据和配置信息。

•前端展示:提供对系统数据的可视化展示和管理。

系统构成图系统构成图系统方案我们的系统方案采用了传感器、数据采集器、云计算平台、数据库和前端展示等已有的技术,需要设计和开发的主要是云计算平台的数据分析和处理能力、前端展示的用户界面和用户体验等。

具体方案如下:1. 传感器和数据采集器的选择传感器和数据采集器是系统核心组成部分,需要选择稳定的、通用的硬件设备。

一般来说,我们可以选择市场上已有的传感器和数据采集器,以保证其系统兼容性和可靠性。

供热管道的远程监测系统设计与实现

供热管道的远程监测系统设计与实现

供热管道的远程监测系统设计与实现近年来,随着城市规模的不断扩大和供热设施的不断完善,供热管道系统的规模和复杂度也相应增加。

为了保障供热系统的正常运行和安全性,远程监测系统逐渐成为供热管道系统的重要组成部分。

本文将从工程专家和国家专业建造师的角度出发,探讨供热管道的远程监测系统的设计和实现。

首先,供热管道的远程监测系统应包括以下基本功能:实时监测、数据传输、故障报警、远程控制等。

通过实时监测,我们可以获得供热管道系统的各项参数和状态,如温度、压力、流量等,并将其传输到中央控制中心或监测平台。

故障报警功能可以及时发现和定位供热管道系统的异常状态,如温度过高、压力异常等,并进行相关处理。

远程控制功能可以根据实时监测数据,对供热管道系统进行远程操作和调整,以保证系统的正常运行。

其次,供热管道的远程监测系统的设计需要考虑以下几个关键技术问题:传感器部署、数据传输、安全性和可靠性。

传感器的部署是远程监测系统设计中的重要环节。

传感器应根据供热管道系统的特点和布局,合理选择和布置,以获得准确的监测数据。

如在供热管道上设置温度传感器、压力传感器、流量传感器等。

同时,传感器的安装位置和数量应根据系统的复杂程度和安全性要求进行合理规划。

数据传输是保证监测系统正常运行的另一个关键技术。

传输方式可以选择有线或无线,选择合适的传输介质、协议和设备,以保证数据传输的高效率和可靠性。

同时,数据传输通道的安全性也需要重视,采取相应的加密和认证手段,防止数据泄漏和外部攻击。

安全性是供热管道远程监测系统设计中需要特别关注的问题。

监测系统中的数据非常重要,一旦被窃取或篡改,可能对供热管道系统产生严重的影响。

因此,系统设计应考虑安全机制,如访问控制、用户身份验证、数据加密等,以保证监测系统的安全性和可靠性。

最后,供热管道远程监测系统的实施需要充分考虑工程实际情况和成本效益。

在设计阶段,应充分了解供热管道系统的具体情况,包括管道长度、管道材质、使用寿命等。

供热管网中的热力性能参数在线动态检测与诊断方法

供热管网中的热力性能参数在线动态检测与诊断方法

供热管网中的热力性能参数在线动态检测与诊断方法供热管网是现代城市中不可或缺的基础设施之一,它为城市居民提供温暖的居住环境,并促进城市经济的发展。

为了保障供热管网的有效运行,需要掌握一定的热力性能参数,以便进行在线动态检测和诊断。

本文将探讨供热管网中的热力性能参数在线动态检测与诊断方法。

一、供热管网的热力性能参数供热管网是由热源站、供热管道和用户热站组成的系统。

在这个系统中,涉及到的热力性能参数有热功率、热损失、供回水温差、压力等。

其中,热功率是指供应给用户的热量,热损失是指系统散失的热量,供回水温差是指供水温度和回水温度之间的温差,压力是指系统中的压力值。

对于这些热力性能参数,我们需要实时监测和检测,以便了解系统的运行情况,及时发现问题并加以解决。

二、在线动态检测方法在线动态检测方法是指通过实时监测和测量热力性能参数,实时掌握供热管网的热力性能状态,以便及时发现问题并解决。

目前,主要的在线动态检测方法有以下几种。

1. 热表法热表是一种常用的热量测量仪器,它可以测量流体的流量,进而计算出热功率和热损失。

在供热管网中,我们可以使用热表来测量供水和回水的热功率和热损失,以便了解系统的运行情况。

2. 温度差法温度差法是另一种常用的热量测量仪器,它可以测量流体的温度差,进而计算出热功率和热损失。

在供热管网中,我们可以使用温度差法来测量供回水温差,以便了解系统的运行情况。

3. 压力差法压力差法可以测量系统中的压力差,以便了解系统的运行情况。

在供热管网中,我们可以使用压力差法来测量系统中的压力变化,以便及时发现问题并解决。

三、诊断方法在线动态检测方法可以帮助我们及时发现问题,并进行相应的调整和维护。

而诊断方法则是指通过在线动态检测方法所得到的数据,进行分析和判断,找出问题的来源,并加以解决。

目前,主要的诊断方法有以下几种。

1. 数据分析法数据分析法是指对在线动态检测所得到的数据进行分析和判断,找出问题的来源,并进行相应的调整和维护。

热力管线GPS巡检技术方案

热力管线GPS巡检技术方案

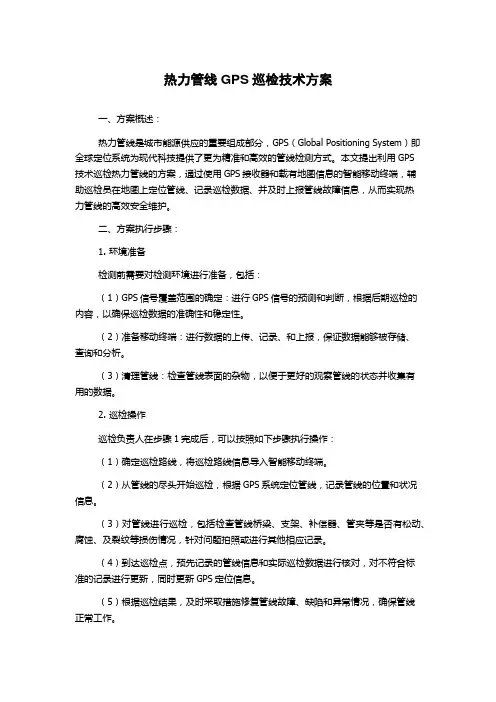

热力管线GPS巡检技术方案一、方案概述:热力管线是城市能源供应的重要组成部分,GPS(Global Positioning System)即全球定位系统为现代科技提供了更为精准和高效的管线检测方式。

本文提出利用GPS技术巡检热力管线的方案,通过使用GPS接收器和载有地图信息的智能移动终端,辅助巡检员在地图上定位管线、记录巡检数据、并及时上报管线故障信息,从而实现热力管线的高效安全维护。

二、方案执行步骤:1. 环境准备检测前需要对检测环境进行准备,包括:(1)GPS信号覆盖范围的确定:进行GPS信号的预测和判断,根据后期巡检的内容,以确保巡检数据的准确性和稳定性。

(2)准备移动终端:进行数据的上传、记录、和上报,保证数据能够被存储、查询和分析。

(3)清理管线:检查管线表面的杂物,以便于更好的观察管线的状态并收集有用的数据。

2. 巡检操作巡检负责人在步骤1完成后,可以按照如下步骤执行操作:(1)确定巡检路线,将巡检路线信息导入智能移动终端。

(2)从管线的尽头开始巡检,根据GPS系统定位管线,记录管线的位置和状况信息。

(3)对管线进行巡检,包括检查管线桥梁、支架、补偿器、管夹等是否有松动、腐蚀、及裂纹等损伤情况,针对问题拍照或进行其他相应记录。

(4)到达巡检点,预先记录的管线信息和实际巡检数据进行核对,对不符合标准的记录进行更新,同时更新GPS定位信息。

(5)根据巡检结果,及时采取措施修复管线故障、缺陷和异常情况,确保管线正常工作。

3. 数据上传和分析在巡检过程中,数据的准确性和实时性是重要的保证。

当巡检完成后,数据需要通过智能移动终端上传到中央服务器进行存储、管理和分析。

同时,数据的分析可以在不影响日常工作的情况下,发现管线管理中存在的问题、瓶颈和难点,为下一步的管线维护、对策制定和改进提供参考依据。

三、方案优势和亮点1. 高效性:GPS可以提高巡检的效率和准确性,在短时间内实现对管道的全面巡检和数据收集。

基于4G DTU城市供热管网监测系统方案

基于4G DTU城市供热管网监测系统方案

基于4G DTU城市供热管网监测系统方案一、系统概述热网监控系统利用GPRS无线网络平台,将供热热网中的每个热网用户、热源厂以及热水换热站的用蒸汽或热水参数通过二次仪表、GPRS/CDMA模块发到热网监控中心热网服务器上的数据库上。

并通过监控软件,对热网用户数据进行实时监控,并具备报警、趋势记录、结算累计、统计分析等多项功能,来实现现场参数的采集、调度室与各换热站的数据实时通讯控制,可以很好的解决许多存在的问题,可以有效提高供热系统的自动化控制水平,并且能很大程度上提高供热行业的管理水平。

供热工程中的自动控制对于保证供热系统优质供热、安全运行、经济节能、环境保护具有十分重要的作用。

二、系统组成1、本系统主要由以下几部分组成:◆监控中心:(计算机、监控软件)◆通信网络:(基于移动或者电信的通信网络平台)◆GPRS/CDMA RTU:(采集现场仪器仪表信号,通过GPRS/CDMA网络传输到监控中心)◆测量仪表:(流量计、流量积算仪、电镀阀、温度传感器,压力传感器)2、系统结构图:三、硬件简介1、GPRS/CDMA RTU基本功能及特点:◎配备多种接口资源,包括模拟信号采集、开关量输入、输出,脉冲信号输入等;◎支持一路RS232/RS485方式的用户数据接口,可接入PLC等各种设备;◎采集传输控制一体化,提高了系统可靠性,降低了成本;◎采用工业级超低功耗高性能的嵌入式处理器;◎用户可以编程的量程转换和报警上下限设定;◎内设工业时钟,精确计时;◎自动定时上报和事件触发上报功能;◎内置大容量FLASH存储器,数据自动记录,支持历史数据检索;◎通讯协议完善,组态软件支持,用户免开发;◎板载GSM/GPRS/CDMA传输模块,方便用户选择GSM、GPRS或CDMA组网方式;◎提供用户设置软件,开放式接口,方便与组太软件及其它软件连接;◎工业级设计,稳定可靠,坚固耐用;2、GPRS/CDMA RTU内部结构:四、软件简介GPRS远程热网监测系统软件采用B/S结构,通过Internet互连网和GPRS网落接收现场换热站的数据,进行热用户的数据分析、显示、查询、统计、报表打印等功能,给用户提供一个直观、简单的操作平台。

供热管网监控方案0628

供热管网监控方案0628

热网远程监控方案(南宫、沙河)江汉油田瑞腾达工程潜江有限公司廊坊分公司2015-6-28目录1工程概况 (1)1.1 主要监控对象 (1)1.2 主要系统 (1)2控制方案的设计 (1)2.1 设计原则 (1)2.1.1安全可靠原则 (1)2.1.2开放性原则 (1)2.1.3技术先进性原则 (1)2.1.4经济性原则 (1)2.1.5操作维护简单原则 (1)2.1.6可扩展性原则 (1)2.2 数据远程监控系统描述 (1)2.2.1系统总体机构 (1)2.2.1.1 监控中心 (1)2.2.1.2 数据采集系统 (2)2.2.2通讯网络 (2)2.3 数据远程监控功能 (3)2.3.1热网参数实时监测 (3)2.3.2数据库管理及报表打印功能 (4)2.3.3故障诊断及报警功能 (4)1 工程概况本方案所设计工程为供热工程,建设规模为本工程所涉及的直供站供回水温度、压力数据采集及远程监视系统。

包括沙河、南宫两个独立供暖系统。

1.1 主要监控对象供回水管网的实时压力、温度。

1.2 主要系统数据采集、传输及远程监控系统。

2 控制方案的设计2.1 设计原则2.1.1 安全可靠原则系统的安全可靠运行起着十分关键的作用,因此在系统建设过程中,将系统的安全可靠性、稳定性作为设计的首选原则。

2.1.2 开放性原则坚持开放性原则,为今后系统的升级扩展维护和二次开发过程提供较大的灵活性。

2.1.3 技术先进性原则保证系统的先进性,只有这样,系统才能经受实际的考验,保证不会被淘汰。

2.1.4 经济性原则经济性原则不仅体现在设计过程中,而且会为系统今后的维护降低成本。

2.1.5 操作维护简单原则系统不仅要功能完善,而且应该操作简单,维护方便,这会给使用人员带来很多操作的方便性。

2.1.6 可扩展性原则为了使系统具有一定的应变能力,可以方便的修改和灵活的扩充,应使系统保证一定的可伸缩性。

2.2 数据远程监控系统描述2.2.1 系统总体机构监控系统主要由三部分组成:监控中心1个,远程终端站若干及数据通信网络。

热网监控系统

热网监控系统

热网监控系统技术方案1、概述随着国民经济的不断进步和人民生活水平日益提高,社会对环境的要求越来越高。

近年来国家大力提倡城镇集中供热,改变原来各单位、各片区自己供热、单独建立锅炉房给城市带来的污染,由城市外围的一个或者多个热电厂提供热源,市内各片区建立换热站,统一给用户供热。

因此建立一套完善的热网生产调度系统,对热网进行监测和有效的调节,以降低能源消耗和提高供热质量成为供热管理的迫切需要。

热网监控系统为供热管理人员提供集中供热系统的运行状况,帮助工作人员选择合适的运行方式,进行优化生产和运行。

监控系统提供的数据实时、准确,使热网的调控有了可靠的依据。

系统的投入不仅明显改善了供热效果,还节约了大量的能源,既能保证热量充足时减少热能的消耗,又能保证热量不足时热量的均摊,对保证供热质量、节约能源起到了积极作用。

为了实现热源控制一体化,热网智能化,终端用户信息化;解决了系统整体过量供热,管网存在水力失调,室温存在冷热不均及锅炉冷凝水的问题,达到整个系统的节能目的;提高了供热品质及舒适度,延长了设备的使用寿命。

为此我们集中公司中的科研力量开发了具有自主品牌的——“‘耐威科’城市供热管网集中控制管理平台”(以下简称:耐威科管理平台),该平台是集现代计算机技术、自动控制技术和通讯技术为一体的。

整个耐威科管理平台分为用户计量与控制系统、‘耐威科’无人值守换热站控制系统(以下简称:控制系统)和集中控制监控管理中心(以下简称管理中心)三个部分。

2、热网监控系统的组成及特点整个热网监控系统分为三个部分:集中控制监控管理中心、‘耐威科’无人值守换热控制系统和室内无线通讯计量与控制系统。

2.1集中控制监控管理中心2.1.1集中控制监控管理中心组成集中控制监控管理中心由上位机、服务器、上位管理软件、交换机、GPRS 解析终端等设备组成。

它可以宏观掌握整个供热系统运行状况、运行质量。

保证供热系统的运行参数。

对热网的水力工况和热力工况进行全自动调节,解决各换热站的耦合影响,消除热网水平失调,平衡供热效果。
