海地软件公路设计步骤
利用海地软件做毕业设计基本步骤
首先，打开海地道路图标，在项目管理处点击新建项目，然后再弹出的图框中输入二级道路设计的基本参数，最后按确定按钮
DTM:步骤：1打开地形图 2点击图形数字化 3构造DTM 4输出DTM {完成后就可以进行选线了}
一、平面设计：
1交点线设计下的二维交点线设计选择坐标为测量坐标在数字化的地形图上就可以进行选线了选线完成后按回车键进行保存
2平面设计交点法在弹出的图框中输入设计的各交点的缓和曲线和半径后按生成输完后点输出文件退出
3路线加宽超高计算选择加宽类别土路肩超高形式后点计算后确定确定
4完成后我们可以点平曲线检查有不符合规范的我们可以进行修改
5我们可以生成我们想要的各种图纸和表格
二、纵断面设计：
1点击由DTM切纵横断面在对话框中输入参数值后点确定
2拉坡控制资料（仔细输入设计要求的横向纵向比例桩号间距）后点确定
3交互拉坡（合理的选择尽量使交点在白线之间）
4竖曲线设计（选择变坡点用切线长控制绿线不能超过白线）完成后按回车键在弹出来的对话框中可以进行桩号输入，半径取整，然后点击计算后确定把纵断面文件存盘
5 我们也可以点竖曲线检查有问题的地方再进行修改
6我们可以生成我们想要的各种图纸和表格
三、横断面设计：
1基本资料输入（在桩号加密的地方打钩）后点确定
2帽子定制（第一扣路槽定制输入路面结构的厚度后点击点击确定第二边坡定制填方左边坡先点增加再点确认后同左确认挖方左边坡先点增加后确认后同左确认完成后点最下面的确认按钮。
3水沟定制填方左排水沟先点增加后确认具体水沟形式自己选择断面尺寸自己输入填方右同左确认挖方左边沟以及右边沟步骤同上。
帽子定制完成以后点击存储帽子定制接着点击确认
4戴帽子在弹出的对话框中点击确认
5我们可以生成我们想要的各种图纸和表格
在完成平纵横的设计之后要输出Hard3D系统所需模型文件在横断面下点击进入接着点击读入DTM 接着圈定模型文件后点击确定。
用海地软件进行道路设计
用海地软件进行道路设计
张涛;林明柳
【期刊名称】《云南科技管理》
【年(卷),期】2010(023)005
【摘要】道路设计前期数据的采集测量,采用了两种不同测量方式以及主要的设计方法.文章结合前期测量采用测断面的方式,来阐述如何用海地软件进行道路设计,并进行相关的补充说明.
【总页数】6页(P125-130)
【作者】张涛;林明柳
【作者单位】中国水利水电第十四工程局有限公司海外事业部,云南,昆明,650041;中国水利水电第十四工程局有限公司海外事业部,云南,昆明,650041
【正文语种】中文
【中图分类】U412.6
【相关文献】
1.鸿业市政道路设计软件在道路设计中的应用及常见问题
2.鸿业市政道路设计软件在道路设计应用一例
3.鸿业市政道路设计软件在道路设计应用一例
4.从价值的角度考虑软件测试过程能够增加软件的盈利。
对软件测试过程创造的价值进行量化,构造了直观实用的软件测试工作量估算模型,可估算测试阶段的测试工作量和修改缺陷工作量,为制定和调整测试计划提供有用信息。
模型描述了软件测试过程中的各活动与所创造价值之间的关系,并解释了缺陷修改活动依然会引入新缺陷这一常
被忽略的事实。
通过一个应用实例证明,该模型有较好的可用性和有效性。
5.天正市政道路设计软件（TDL v8.5）天正市政管线设计软件（TGX v8.5）
因版权原因，仅展示原文概要，查看原文内容请购买。
海地2013版新增及改进功能操作说明讲解
一、海地2013版新增及改进功能操作说明1、海地公路运行速度分析计算系统操作说明海地公路运行速度分析计算系统是结合公路路线线形设计指标，对两种代表车型小客车及大货车在公路中实际的运行速度进行测算分析及计算的软件，它依据我国的车辆驾驶特性，通过可靠的运行速度测算分析模型，结合海地公路优化设计系统，自动划分分析单元并自动计算，获得车辆在公路行驶中的实际运行速度V85及其变化，为公路路线线形设计的安全性分析与评价提供依据。
软件操作步骤如下：第一步.点击菜单“运行速度”→“运行速度路线资料”弹开的界面中，平曲线文件及纵断面文件系统自动读取对应路线项目中的文件；依据交通部颁发的《公路项目安全性评价指南》中运行速度分析路段划分的原则：平曲线大半径临界值，系统默认为1000米，当平曲线半径大于1000时，该分析路段属于平直段，小于1000时，该分析路段属于曲线或者弯坡段；“大半径包括此临界值”选项，当勾选上时，平曲线半径等于1000时的路段也属于平直段。
小客车直线段大坡度临界值，系统默认为3%，当直线段坡度＜︱3︱%时，为平直路段，当直线段坡度＞︱3︱%时，为纵坡路段，“大坡度包括此临界值”选项，当勾选上时，即直线段坡度=︱3︱%时，为平直路段。
小客车曲线段大坡度临界值，系统默认为3%，当直线段坡度＜︱3︱%时，为曲线段，当直线段坡度＞︱3︱%时，为弯坡段，“大坡度包括此临界值”选项，当勾选上时，即曲线段坡度=︱3︱%时，为曲线段。
大货车直线段大坡度临界值，系统默认为2%，当直线段坡度＜︱2︱%时，为平直路段，当直线段坡度＞︱2︱%时，为纵坡路段，“大坡度包括此临界值”选项，当勾选上时，即直线段坡度=︱2︱%时，为平直路段。
大货车曲线段大坡度临界值，系统默认为2%，当直线段坡度＜︱2︱%时，为曲线段，当直线段坡度＞︱2︱%时，为弯坡段，“大坡度包括此临界值”选项，当勾选上时，即曲线段坡度=︱2︱%时，为曲线段。
海地软件教程简洁加完整版
第一步：项目管理→新建或打开项目设置本项目的基本信息，比如打开\..\r2002\sample\二级公路.prj第二步：平面：分为外业资料录入、交互式设计、成果输出三大部分。
1、外业资料录入：→交点线设计将平面的外业资料即交点线资料输入系统，形成交点线文件（*.JDX）。
2、交互设计：→平面设计即利用交点法进行平面设计调入交点线文件（*.JDX），针对每个弯道输入R、LS等参数，按“生成”钮，可得到参数对应的图形，当逐个交点设计完成后，按“输出文件”按钮，将您的设计过程输出到平曲线文件（*.PQX）和交点线文件（*.JDX）（此时的交点线文件为含有曲线要素后的文件）及逐桩坐标文件（*.ZBB），其中平曲线文件*.PQX保存了整个交点设计的过程。
→平曲线检查就象总工们一样依据《规范》检验线形是否满足规范的要求并提交报告，用户可以对违规处进行修改（当然也可以不进行修改）→路线超高加宽计算系统依据公路等级及规范自动完成超高加宽计算，自动生成相应的横断面文件（*.HDM）和超高文件（*.CG）。
3、成果输出：当完成以上的设计过程后就可以进行成果的输出，生成平面设计图、生成曲线要素表、生成直曲表、生成逐桩坐标表、生成用地图表等。
第三步：纵断面：分为外业资料录入、交互式拉坡及竖曲线设计、成果输出三大部分。
1、外业资料录入：→输入地面高文件将外业中桩地面高程资料输入系统，形成地面高文件*.DMG，为拉坡作准备。
系统提供交互输入的方式，直接将逐桩文件读入，可减少用户输入桩号项，用户可任意加桩，当输入高程后按“回车”可自动到下一个桩号，全部输完后按“确定”按钮，存盘退出。
→地面高文件检查对输入的地面高文件*.DMG进行检查，生成出错报告（如发现有错提示，一定要严格按照系统规定的数据文件格式纠正错误）。
2、交互设计：→拉坡控制资料调入参与拉坡的资料。
→交互拉坡通过鼠标的拖动或参数的输入进行交互式拉坡（参数输入时请随时注意CAD命令行提示中所出现的快捷键），屏幕左下角动态显示拉坡过程中的各种参数随鼠标移动而发生的变化。

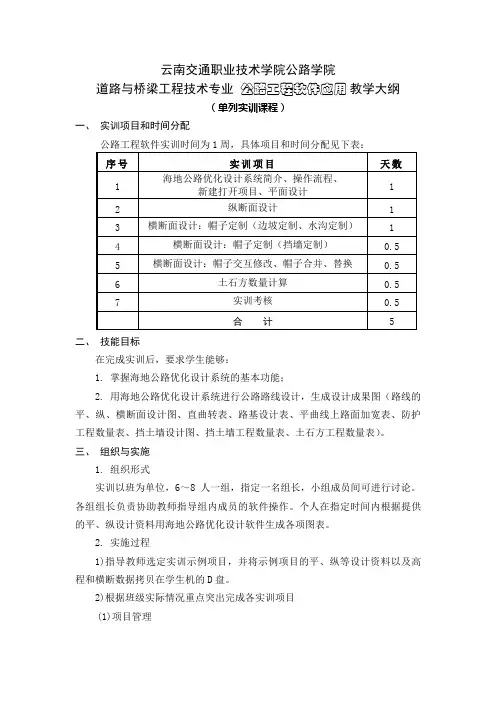

16公路工程软件应用单列实训
