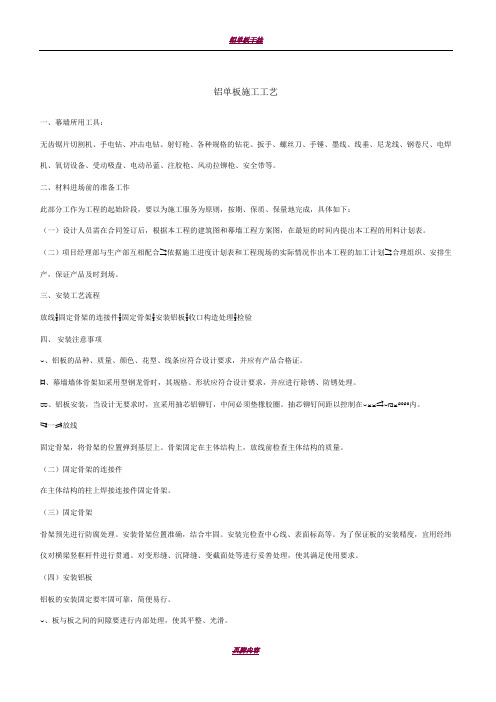

铝单板施工工艺安装工艺流程

一、铝单板安装流程

放线→固定骨架的连接件→固定骨架→安装铝板→收口构造处理→检验?

二、安装注意事项?

1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。?

2、幕墙墙体骨架如采用型钢龙骨时，其规格、形状应符合设计要求，并应进行除锈、防锈处理。?

3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在

(一)

二、材料进场前的准备工作?

此部分工作为工程的起始阶段，要以为施工服务为原则，按期、保质、保量地完成，具体如下：? （一）设计人员需在合同签订后，根据本工程的方案图，在最短的时间内提出本工程的用料计划表。? （二）项目经理部与生产部互相配合,依据施工进度计划表和工程现场的实际情况作出本工程的加工计划,合理组织、安排生产，保证产品及时到场。?

三、安装流程?

搭设脚手架→放线→固定钢架的连接件→焊接钢骨架→安装铝板→收口构造处理→检验?

四、?安装注意事项?

1、铝板的品种、质量、颜色、花型、线条应符合设计要求，并应有产品合格证。?

2、雨棚钢骨架其规格、形状应符合设计要求，并应进行除锈、防锈处理。?

3、铝板安装，当设计无要求时，宜采用抽芯铝铆钉，中间必须垫橡胶圈。抽芯铆钉间距以控制在100-150mm内。

?(一)放线?

固定钢骨架，将骨架的位置弹到基层上。骨架固定在主体结构上，放线前检查主体结构的质量

铝单板干挂施工方案

铝单板干挂铝单板干挂我施工单位编制了施工流程及方案如下: 1、施工工艺流程 2、操作工艺 2.1施工准备 (1)设计图纸和现场实测尺寸，确定铝单板支撑骨架的安装位置 (2)根据控制轴线，水平标高线，弹出铝单板安装的基准线(包括纵横轴线和水准线)。

(3)安装固定骨架的连接件。骨架横竖杆件是通过连接件与结构固定的，而连接件与结构之间，通过焊接固定。 (4)固定骨架、安装骨架位置要准确，结合要牢固。 2.2、框架龙骨安装 1、根据铝单板规格要求，将横、竖框架龙骨的具体位置。高层建筑需用经纬仪控制校正，要求横平竖直。 2、竖向框架龙骨位置两侧，按中距450—500mm 打入钢制膨胀螺栓将50x50x5mm 镀锌角钢固定其上，要求位置准确。 3、竖框架龙骨采用50x50x5mm 热镀锌角钢，竖向框架龙骨满焊固定于钢角码上。横向框架龙骨L50x50x5mm 角钢固定于竖向龙骨上，板材横向尺寸大于1500mm 时，按竖向框架龙骨固定方法固定，要求结合牢固。龙骨安装完毕后，应通知监理、建设单位进行隐蔽工程验收记录，验收合格后方可进入下道工序的施工。 2.3、铝单板连接及安装 2.3.1、铝单板安装将加工好的铝单板板块安装，具体安装方法为：用M6*25 不锈钢螺栓将铝单板上的角铝固定在框架龙骨上，两块铝单板之间应留出15mm 缝隙。 2.3.2 耐候胶施注 ( 1)铝单板组件安装完毕后须用耐候密封胶嵌缝以保证铝单板幕墙的气密性和水密性。( 2)注胶前应检查所用胶的生产产家、生产日期、合格证、有效期等，并做好记录。( 3)施工前应对注胶区域进行清洁，应保证缝内无水、油渍、灰尘等杂物；清洗时可用丙酮作清洗剂。 ( 4)铝单板的密封槽口底部应用聚乙烯发泡材料填塞。 (6)耐候硅酮密封胶的施工厚度应控制在3.5mm与4.5mm之间，施工宽度不应小于施工厚度的2 倍，一般施工宽度为15MM。 ( 7)缝内注胶应密实，胶缝应饱满、平直、光滑，不得有气泡等缺陷。 3、施工方法和注意事项施工方法：根据设计图纸，现场测量尺寸，由技术员现场亲自指导定位、放线，并复查放线，确保放线准确无误。

墙面铝单板干挂施工工艺

墙面铝单板干挂施工工艺 1 施工工艺流程 2 施工要点 1）测量放线土建施工允许误差较大，不能完全依靠土建水平基准线，必须由基准轴线和水准点重新测量，并校正复核。按照设计确定定位线和分格线位。确定好每个立面的中线。测量时应控制分配测量误差，不能使误差积累。放线定位后要对控制线定时校核，以确保铝板垂直度和金属竖框位置的正确。所有外立面装饰工程应统一放基准线，并注意施工配合。 2）埋板安装：依据测量放样的结果，并确定原结构墙类型，将埋板打入天花、地面、及墙面中，若是砌块墙，则打穿墙螺杆固定预埋板，穿墙螺杆为￠12不锈钢材质，预埋板尺寸为镀锌250*200*10，背部用4*4镀锌铁片固定。若是混凝土砌筑墙，则按图纸规定要求打入膨胀螺栓固定预埋板。 3）竖骨满焊：按照设计要求将竖骨与主体预埋件电焊满焊连接，并进行调整和固定。竖骨安装标高偏差不应大于3mm，轴线前后偏差不应大于2mm，左右偏差不应大于3mm。相邻两根竖骨安装标高偏差不应大于3mm。焊接后需去渣除锈，刷二遍防锈漆涂层。 4）橫骨满焊：将横骨满焊固定在竖骨上。相邻两根横梁的水平标高偏差≯1mm。焊接后需去渣除锈，刷二遍防锈漆涂层。 5）铝板背部角码安装将配套背骨嵌入铝板背面的预制凹槽中，用自攻螺钉将背骨与铝板连接成为

整体。 6）安装铝板：依据各个铝板具体编号所在的具体位置，将铝板安装。安装过程中用激光经纬仪控制铝板的垂直度及水平标高。 7）板间胶条安装为保证安装平整度及顺直要求，铝板安装之后，板缝间打胶。 3 质量标准执行国家有关规范GB50210—2001《建筑装饰装修工程质量验收规范》相关规定。 4 标准节点图集优秀案例照片标准节点图：优秀案例照片：铝合金角耐候密封铝板

铝模板施工工艺

SGBZ-02铝模板工程施工技术标准依据标准《建筑施工扣件式钢管脚手架安全技术规范》 JGJ130-2011 《建筑施工安全检查标准》 JGJ59-2011 《建筑施工高处作业安全技术规范》 JGJ80-91 《工程测量规范》 GB50026-2007 《组合钢模板技术规范》GB50214-2001 1、范围本工艺标准适用于工业与民用建筑现浇混凝土框架（包括框架剪力墙）、剪力墙及筒体结构铝模板施工 2、施工准备 2.1 铝模板的材料准备根据工程结构特点和现场实际情况，应配备模板体系选型如下表： 2.3铝模板的配套材料 2.1流水段划分：可按工程量的大小划分流水段。 3、操作工艺流程铝模板工艺流程：墙柱定位放线→墙柱扎筋及验收→墙柱支模→梁板支模→楼面板支模→钢筋安装及验收→浇砼、过程控制→模板拆除

3.1墙柱定位放线 3.1.1墙线控制线的测量放线墙线控制线的测设，要求墙墨线需超出剪力墙墙边100mm以上，以便于模板安装后调整位置。控制线允许偏差≤3mm。如图3.1.1 图3.1.1 3.1.2 标高线及板厚控制线的测设 3.1.2.1下层砼浇筑完毕后，须及时将1m标高线需在每道剪力墙钢筋上标识出，每道剪力墙角边钢筋均需给出标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，以便于楼板厚度的检查控制。如图3.1.2.1 图3.1.2.1砼楼面板厚控制钢筋图 3.1.2.2板厚控制线需按楼层标高在钢筋上做出标识，标识须控制在低于楼面板下5mm 处，剪力墙每面要求测放三个及三个以上楼面标高点，墙体长度超过3米须在墙中部钢筋添加一个标高点，每个标高点间距为1.5m~2m，在控制点处焊接板厚控制钢筋，板厚控制钢筋横向距离小于等于800mm，并在控制钢筋上拉φ3铁线控制砼楼面预浇筑距离，浇砼以覆盖铁线为准，楼面厚度误差要求控制在-5mm内。如图3.1.2.2 图3.1.2.2板厚控制钢筋放大图 3.1.3墙厚定位钢筋的安装

铝单板干挂工程施工工艺及质量验收

铝单板干挂工程施工工艺及质量验收一、铝单板干挂安装施工（一）测量（1）根据土建提供的轴线和标高为依据，进行复测工作。各准点之间应成90度夹角并呈闭合状态。准点间联线距离用50米钢卷尺测量，相对误差控制在±5mm。（2）高度测量：用水准仪从±0.000为基准，测出各楼层周长边的平整度，用水平尺测出各预埋件的横向和纵向水平度。（3）轮廓线测量：依据设计图纸标定的建筑结构各轴线与外经和尺寸的关系，分别用经纬仪的水平度盘确定出控制干挂铝单板墙内经周长的处于同一垂直面的二级矩形基准点控制网络及其连线的距离，基准点分投用准直仪天顶法作出，基准点的垂直误差控制在直径为5mm的投影范围内。（4）根据测量结果如与设计院提供的图纸数据差异较大或超过正常的允许误差范围，提出整修意见，以利采取有效措施，使施工前期的测量工作落实到位。（5）提交的复测报告经审核后交我公司设计部门进行设计、制图、提交建设方、监理、总协调方及有关权威部门进行审核，确认与盖章，最终确定现场施工安装方案与计划，以便工程按期实施。（6）放线在施工安装前根据所审定通过的设计图及现场施工安装图，对现场各单位品种进行分格及定位的放线工作，定位的目的是提供给施工安装人员一个安装基准，以确保施工过程中产品安装的质量。（7）干挂铝单板的安装自下而上，按垂直分格面及进出控制点施放锤直分格线，用钢丝中联固定，每层为一固定点。（二）放线：对整个建筑物测量结构之后，接着便进行施工放线。首先根据施工图外墙立面分格，检查分格图上累计面板的尺寸是否与现场建筑物墙面尺寸相符，尺寸在我们预计的调整范围内为合格，若有偏差应协同甲方、总协调方一并研究并交付总协调方作相应的处理。仔细核验分格图及节点大样，确定干挂铝单板的结构尺寸。确定面板与接面的结构尺寸，并统计整个平面中转折相接面的数量，再确定放线的起点。放线分格直线，各部分以图纸所示基准线为放线的起始

铝板加工工艺流程

工艺手册 02.01.01铝板加工工艺流程 02.01.01铝板加工工艺流程各工序加工要领：◆（一）接单： ①操作者接到加工单后，必须理解其图意，复查其图所指各数据是否与单相关数据相吻合。 ②在吻合条件下，再进行材料计划及办理其领料手续。（二）领料： ①按单所指领用材料型号、规格、色泽由库房员认可签字后，按单数量核实后领料。 ②出库搬运，多则吊车；少则人工，运到切割机前待切割。（三）切割： ①用进口切割机切割复合板时先将定位器调到所需的尺寸，先切一小点后，复核尺寸是否与需要尺寸相符合，相符时开始切割，反之进行调整，直至符合为止。 ②复合板切割时，切割方向一定要从左向右、从上至下，不准反切，板块饰面必须向上，两人共同切割时，必须采用简易手式或口令表示可以切割，其一操作员才能踩下离合器。 ③切割完毕要检查所剪板块数据是否与加工单相吻合，误差允许±1.0mm。 ④将板块轻放于清洁平台，避免板块饰面受损。（四）刨槽： ①首先复核切割板块数据采用材料是否符合加工单要求。 ②刨槽时，必须将加工单图意作再次分析、确认、定型。 ③操作此项必须要求一人负责控制，刨槽方向要从左向右，从上至下，不准反切，力度一定要足够且平稳，要使定位轮与复合板贴紧，否则槽深浅不一致。 ④刨槽时先调整显示器至需要的尺寸，试开时，采用一小块复合板作刨槽调试，调试效果必须按复合板刨槽要求中，刨槽深度必须保证饰背面聚乙稀厚度在 0.3mm~0.5mm之间,刨槽口宽在3mm~4mm之间，不得影响背面饰面外观，槽的位置尺寸误差允许±0.5mm。 ⑤刨槽完毕要轻放，避免饰面受损。（五）切角： 1 工艺手册 02.01.01铝板加工工艺流程

铝单板墙面施工方案

一编制依据： 1.1. 施工图纸； 1.2. 施工组织设计； 1.3. 引用现行的规范、规程和标准； 1.3.1.国标； 1.3. 2.地标；

1.4.建筑安全生产、文明施工技术规范、规程、标准；

1.5. 设计交底、图纸会审记录、变更洽商、备忘录； 1.6. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录；二、工程概况： 2.1、工程概况：解放军第三〇七医院新建医疗综合楼位于丰台区东大街8号院内，总建筑面积49500㎡，地下二层，主楼地上十四层，裙楼地上四层，主楼檐高62.55m 全楼东西长76.9m,全楼南北长115.9m。抗震等级地下为三级其他为一级，设防裂度8度，耐火等级一级；设有扶梯2部、电梯11部、楼梯7个。 2.2、施工部位：本工程铝单板墙面主要用于A区地下一层及地上医疗设备用房内。 2.3、分项工程难点与特点： 2.3.1. 该工程质量标准高，公司确定该工程争创鲁班奖工程，作为面层最终作法的铝单板墙面工程质量要求就尤为重要。 2.3.2. 该工程要求顶板与墙面通缝，整体布置完整，线条流畅；墙饰面中强、弱电及通风设备面板安装对房间与版面要居中对称，这对工程难度增加，势必造成质量不好控制。但是质量控制好也会成为该工程的一个特点、亮点。 2.3.3. 该工程使用房间多，布局不同，分项工程交叉现象多，所以会造成各设备面板布局难排问题,既要满足规范设计及使用要求,又要美观, 这就需对节点部位提前研究确定做法和整体排版，确保施工质质量三、施工准备： 3.1、技术准备： 3.1.1. 技术负责人组织管理人员对图纸进行自审，提前做好对变更洽商的熟

铝单板加工工艺流程

铝单板加工工艺流程： 1.设计并绘出其钣金件的零件图,又叫三视图.其作用是用图纸方式将其钣金件的结构表达出来. 2.绘制展开图.也就是将一结构复杂的零件展开成一个平板件. 3.开料，开料的方式有很多种,主要有以下几种方式: 1) 剪床开料.是利用剪床剪出展开图的外形长宽尺寸.若有冲孔、切角的，再转冲床结合模具冲孔、切角成形.（我公司剪床可加工的铝单板厚度为0.5—6mm,钢板0.5-3mm。长度4米以内，剪切原料超过1.2m*2.4m时需3到4人操作，板面抬平双手抓紧板材。） 2)．冲床开料.是利用冲床分一步或多步在板材上将零件展开后的平板件结构冲制成形.其优点是耗费工时短,效率高,可减少加工成本,在批量生产时经常用到.数控冲床在模具的配合下可以冲出一些特别形状的镂空效果，我公司所用的数控冲床HP-2500可加工宽度在1530以内的铝板。 3) ．数控雕刻机开料.数控雕刻机下料时首先要编写数控加工程序.就是利用编程软件,将绘制的展开图编写成数控加工机床可识别的程序.让其跟据这些程序一步一步的在一块铝板上,将其平板件的结构形状冲制出来.加工时要注意如何排版比较合理省料。我公司的数控雕刻机可加工范围为2m*3.5m的铝板。 3.冲孔.就是用冲床按图纸在铝板上冲出相应的孔位，以便组装时安装角码。加工时要注意孔位间距及孔位边距是否正确。 4.折弯.折弯就是根据图纸将2D的平板件,折成3D的零件.其加工需要有折床来完成操作.它也有一定的折弯顺序,其原则是对下一刀不产生干涉的先折,会产生干涉的后折.对于一些折弯比较发杂或者几个折弯太过靠近的情况可以用数控开槽机对某些折弯处进行开槽处理，然后折成需要的角度。折弯前要先测量开好的原料各边长度是否正确，折弯后用量角

铝单板的施工工艺标准规范标准

中港技术大讲堂之幕墙铝单板的特点及施工工艺阅读前言中港金属作为一家专业生产幕墙铝板的厂家，拥有10多年丰富的幕墙铝板生产经验，并娴熟地掌握了幕墙铝板各种样式的安装方法及技术解决方案，为了让大家能够简单的了解幕墙铝板的特点、安装方法及步骤，特分享此文章，希望能够带来一点帮助。铝单板系金属幕墙的第二代产品，采用优质铝合金面板作为基材，辅以先进的数控加工技术，确保板材在加工后平整不变形，在安装后能抵抗各种外力。铝板表面采用氟碳漆喷涂，保证色泽均匀，抗紫外线辐射，抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。随着我国经济的高速发展，铝单板幕墙在大中城市的公共建筑、高档办公楼、商住综合体、轨道交通、标志性建筑中得到越来越广泛的应用。中港金属也随着市场的需求逐步研发和生产了包括铝单板、铝蜂窝板、双曲铝板、仿木纹，仿石纹铝板、保温铝板、幻彩铝板和内装天花、方通等全系列的内外装铝单板产品线。

1 特点 1.1铝单板幕墙构造铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆钉连接，面板通过挂耳与骨龙相连；面板背面焊有螺栓、通过螺栓把加强筋和面板连接起来，形成一个牢固的整体，加强筋起到增加铝单板刚性的作用，保证铝单板在长期使用中的抗风压特性和平整性。其构造如图所示： 1.2铝单板幕墙的特点（1）轻量化、刚性好、强度高；

（2）不燃烧性、防火性佳；（3）最佳的耐候性能和抗紫外线、优异的耐酸、耐碱性能，在室外正常条件下，不退色保质期限为10年；（4）加工工艺性好、可加工成平面、弧形面和球形面；（5）适用于各种复杂的形状、不易沾污、便于清洁、保养；（6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳；（7）易于回收、无污染、利于环保。 2 适用范围建筑外立面幕墙、柱梁、阳台、窗户、雨棚、隔板、室内装饰、广告标志牌、车辆、家具、展台等等。 3 工艺原理 3.1现场复尺、绘制铝板加工图根据外立面效果图，分块编号进行复尺、绘制铝板加工图。 3.2工厂加工铝单板生产分为两大步骤：第一步是钣金加工。这个过程主要是通过对平板经过裁剪、折边、弯弧、焊接、打磨等工序，把铝单板加工成施工所需的形状和尺寸。第二步就是喷涂。喷涂就是在加工好的钣金上喷涂油漆。喷涂前对半成品进行脱脂、水洗、钝化、烘干。喷涂一般采用三喷一烤、表面采用进口或国产优质氟碳漆（氟树脂含量≥70%）。 3.3现场安装铝单板安装应按板块分配图上板号安置就位，胶缝部位安装角码组装好，并检查相邻两块板角码是否错开，试装检查其水平度、垂直度，然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。 4 工艺流程及操作要点 4.1 工艺流程外墙铝单板幕墙安装施工工艺流程详见图4.1。

铝单板施工工艺65125

铝单板施工工艺一、施工准备： 1、技术准备：编制轻钢骨架铝单板顶棚工程施工方案，并对工人进行书面技术及全交底。 2、材料要求： 1）轻钢龙骨按荷载分为上人和不上人两种。 2）轻钢龙骨骨架主件为大、中、小龙骨；配件有吊挂件、连接件、插接件。 3）零配件：有吊杆、膨胀螺栓、铆钉。 4）按设计要求可选用各种罩面板，其材料品种、规格、质量应符合设计要求。 5）质量要求：轻钢龙骨断面规格尺寸允许偏差（单位：mm）项目优等品一等品合格品长度L+30,-10 覆面龙骨截面尺寸尺寸AA≤30±1.0 A>30±1.5 尺寸B±0.3±0.4±0.5 其他龙骨断面尺寸尺寸A±0.3±0.4±0.5 尺寸BA≤30±1.0A>30±1.5 轻钢龙骨角度允许偏差

′15o1±10-18）优等品一等品合格品mm成型角的最短边尺寸（． ±1o30′±2o00′>18±1o00′±1o15′±1o30′ 轻钢龙骨外观、表面质量（单位：g/m2）缺陷种类腐蚀、损坏黑斑、麻点优等品一等品合格品不允许无较严重腐蚀、损坏黑斑、麻点，面积不大于1cm2的黑斑每米长度内不多于5处项目优等品一等品合格品双面镀锌量12010080 3、作业条件： 1）吊顶工程在施工前应熟悉施工图纸及设计要求。 2）吊顶工程在施工前应熟悉现场；施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验；对吊顶内的管道、设备的安装及水管试压进行验收。 3）吊顶工程在施工中应做好各项施工纪录，收集好各种有关文件；进场验收记录和复验报告、技术交底纪录；材料的产品合格证书、性能检测报告 4）安装面板前应完成吊顶内管道和设备的调试及验收。二、关键质量要点： 1、材料要求：金属板面层涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内，宜负误差。 2、技术关键要求：弹线必须准确，经复验后方可进行下道工序，金属板加工尺寸必须准确，安装时拉通线。

铝模施工方案

目录第一章编制说明及工程施工目标....................................... - 3 - 第一节编制说明及依据 (3) 一、编制说明.................................................... - 3 - 二、编制依据.................................................... - 3 - 第二节工程质量目标 (4) 第二章工程概况..................................................... - 4 -工程总体概况一览表 (4) 第三章铝模施工关键技术及控制措施................................... - 4 - 第一节铝模施工工艺及流程 (4) 一、施工工艺.................................................... - 4 - 二、施工流程.................................................... - 5 - 第二节铝模支撑系统的设计 (5) 一、墙模体系设计............................................... - 5 - 二、梁模体系设计............................................... - 6 - 三、板模体系设计............................................... - 7 - 第三节铝模安装技术要求及措施要求 (8) 一、墙模板安装.................................................. - 8 - 二、梁模安装.................................................... - 8 - 三、楼板安装.................................................... - 9 - 四、铝模加固及校正.............................................. - 9 - 五、铝模安装收尾及验收......................................... - 10 - 第四节铝模施工与其他工种的配合要求............................... - 10- 一、钢筋工种.................................................. - 10 - 二、水电工种.................................................. - 10 - 三、混凝土工种................................................ - 10 - 第五节铝模拆模技术及措施要求..................................... - 12- 一、拆除条件................................................... - 12 - 二、拆除过程................................................... - 12 - 三、模板拆除应注意事项......................................... - 13 -第四章工程质量保证体系............................................ - 13 - 第一节质量验收标准.............................................. - 13-第二节质量管理组织措施.......................................... - 14-第三节质量控制措施及注意事项.................................... - 14-第四节混凝土成品保护............................................ - 15- 第五章安全文明施工及环境保护措施.................................. - 15 - 第一节安全文明施工措施.......................................... - 15-第二节环境保护措施.............................................. - 16- 第六章铝模及支撑体系计算书........................................ - 17 -

(完整版)铝单板吊顶施工方法

铝单板吊顶施工方法 (1)1、施工准备 (2)1）材料要求 (3)（1）龙骨为角镀锌钢龙骨、槽镀锌钢龙骨，铝单板、龙骨外观、表面质量须达到优等品要求。（要求见后附表） (4)顶棚装饰工程龙骨外观、表面质量单位：g/m2 (24)2）作业条件 (25)（1）吊顶工程在施工前应熟悉施工图纸及设计说明。 (26)（2）吊顶工程在施工前应熟悉现场。 (27)（3）施工前应按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。 (28)（4）对吊顶内的管道、设备的安装及水管试压进行验收。 (29)（5）吊顶工程在施工中应做好各项施工记录，收集好各种有关文件。 (30)（6）材料进场验收记录和复验报告，技术交底记录。 (31)（7）安装时室内湿度不宜大于70%。 (32)2、操作工艺 (33)1）施工顺序

(34)施工准备——预检顶内各隐蔽项目——找平放线——安装吊杆——安装反支撑或转换层--安装孔角龙骨——安装J槽龙骨——拉线校正平直——安装铝单板。 (35)2）施工要点 (36)（1）施工准备：首先确定施工部位，测量设计标高和实际标高是否相符，如果天棚标高受其他设施影响，即交报技术负责人落实解决。根据确认下来的准确的1M线，在墙面上弹确定后的标高线。 (37)（2）吊杆采用钢筋吊杆，吊杆间距800-1000mm,固定吊杆的膨胀螺栓螺栓应完全拉紧，不能松动。吊杆距主龙骨端部距离不得大于300mm，当大于300mm时，应增加吊杆。当吊杆与设备相遇时，应调整并增设吊杆。 (38)（3）由于吊杆长度超过1500mm,在安装龙骨前设置反支撑或转换层。 (39)（4）安装龙骨前，应按设计要求对房间净高、洞口标高和吊顶内管道、设备及其支架的标高进行交接检验。并通过熟悉图纸，与各方交底，掌握天棚上的灯具、疏散音箱、空调出（回）口、喷淋头、消防探头的具体位置，使主龙骨在吊放时尽量避开。 (40)（5）重型灯具及其他重型设备严禁安装在吊顶工程的龙骨上。 (41)（6）龙骨材质符合规范和设计要求，龙骨光滑平直，镀层饱满。 (42)（7）安装孔角龙骨时应起拱，一般为短跨的1/200（10m跨内水平线上中心提升1公分高），墙边第一根孔角龙骨距墙壁边缘≤200mm（排列到最后离墙距离超过200mm时应增加一根）接头要错开，不可与相邻龙骨接头在一条直线上，吊杆的方向也要错开，避免孔角龙骨向一边倾倒。 (43)（8）安装完孔角龙骨后，按照铝单板宽度确定J槽龙骨间距，用Ф6*16 镀锌钢螺丝J槽龙骨将固定在孔角龙骨。 (44)（9）安装L型铝边角，与墙体用塑料胀管自攻螺钉固定，固定间距 300MM。 (45)（10）安装饰面板：安装饰面板前应完成吊顶内管道和设备的调试及验收、办理隐蔽验收手续。饰面板与龙骨应连接紧密，平面需平整，不得有不平，翘曲现象。饰面板安装方式见后附节点图。

铝单板施工工艺

外墙铝单板幕墙施工工法前言铝单板系金属幕墙中的第二代产品,采用优质铝合金面板为基材，先进的数控折弯技术,确保板材在加工后能平整不变形,在安装过程中抗外力性能超群。表面涂层采用氟碳喷涂涂料，保证表面色泽均匀，抗紫外线辐射,抗氧化，超强耐腐蚀。把建筑装饰成设计师所想表达的豪华气派或高尚典雅。目前为止,铝单板幕墙装修仅在大中城市的高档办公楼、标志性建筑中应用,但由于其造价较高，至今仍没有大面积使用，随着我国经济高速发展,铝单板幕墙装修必将得到广泛应用。为了给铝单板幕墙安装施工提供有力的技术支持,特编制本施工工法。 1 特点１.１铝单板幕墙构造铝单板幕墙主要由面板、加强筋、挂耳等组成。一般面板四周折20mm宽的折边；挂耳与面板主要用抽芯铆钉连接,面板通过挂耳与骨龙相连；面板背面焊有螺栓、通过螺栓把加强筋和面板联系起来,形成一个牢固的整体，加强筋起到增加铝单板刚性的作用, 保证铝单板在长期使用中的抗风压特性和平整性。其构造见图1.1。 1.２铝单板幕墙的特点加强筋挂耳折边图1.1铝单板构造

(1)轻量化、刚性好、强度高; (3）最佳的面耐候性能和抗紫外线、优异的耐酸、（２)不燃烧性、防火性佳;? 耐碱性能在室外正常条件下，不退色保质期限为15年；?(4）加工工艺型好、可加工成平面、弧形面和球形面; (5）适用于各种复杂的形状、不易沾污、便于清洁、保养；?（6）铝单板面层采用氟碳涂层，色彩可选性广、装饰效果极佳; (7)易于回收、无污染、利于环保。? ２适用范围建筑幕墙、柱梁、阳台、隔板包饰、室外装饰、广告标志牌、车辆、家具、展台。 3 工艺原理 3．1现场复尺、绘制铝板加工图根据外立面效果图，分块编号进行复尺、绘制铝板加工图。 3.2工厂加工喷涂生产铝单板分为两大步骤：第一步是钣金加工。这个过程主要是通过对平板经过裁剪、折边、弯弧、焊接、打磨等工序，把铝单板加工成施工所需的形状和尺寸。第二步就是喷涂。喷涂就是在加工好的钣金上喷涂油漆。喷涂前对半成品进行脱脂、水洗、表调、化学转化膜、水洗、烘干。喷涂一般采用三喷一烤、氟碳面漆采用进口原料（氟碳含量≥7５%)。 3.３现场安装铝单板安装应按板块分配图上板号安置就位,明胶缝部位安装角码组装好,并检查相邻两块板角码是否错开,试装检查其水平度、垂直度,然后用不锈钢螺栓装配，试固定在主副龙骨上，调整横竖缝间隙符合要求再固定。４工艺流程及操作要点４.1 工艺流程。 4.２操作要点 4.２.1 施工准备

铝单板生产流程

铝单板制作规程 1.单板下料 1、按生产部任务单用料定额领料，确认所领材料型号（1100或3003、3004、5005等）及规格是否符合。注意要点：(看懂图纸中的具体要求，产品图的形状、材料厚度是否符合，没特别注明的材质均为1100系列、展开尺寸的复查) 2、注意复查铝板面质量，不允许有锈斑、麻点、凹坑、脱层、不允许有扎制波浪和穿通气孔，严重磕碰、划伤、折弯后R角有明显裂纹等缺陷，对原材料质量监控有及时反映义务，发现问题及时向上级反映。注意要点：下料前要提前做板面检查工作内容、及试验板材的材质是否折弯后无明显裂纹。 3、按生产用图的开料尺寸要求，在交电脑桌面上编好程序，复查无误后在剪板机上开料。注意要点：看清图纸的展开尺寸及编号，细心按剪板机的操作程序编程。 4、开料长、宽尺寸允许偏差±0.5mm，对角线允许偏差±1.0mm。注意要点：如图纸中有特别要求的要按图纸中的尺寸做。 5、剪切不同厚度铝板、铁板及其它材质时必须调教好剪板机对不同厚度板材刀具的间隙以减少由于刀具剪口的间隙不符导致工件剪口偏移而报废。注意要点：对不同厚度的材料要按要求调好刀具的间隙，以免板材刀具报废。 6、批量生产时，卷尺检查，首件“三检”合格后方可进行第二件生产，同一坯料，每剪5件后需校验一下工件的尺寸，必要时及时调整定位，坯料除检查

开料图中标注尺寸外还应检查对角线尺寸及相关角度尺寸。（长度大于2000㎜时除量两端外还要测量中间尺寸，确保板的平直度）注意要点：两人用的卷尺要进行校正，特殊产品要用大卡尺检验确保尺寸的精确度，超长产品确保平直度。 7、开每一张原材料时一定要弄清先后顺序，一般剪裁铝板应奉行先大后小规格操作次序，可使在万一错漏有补救机会。 8、每一件坯料剪载完后，选板面较差的为非面，在非喷涂面一端右下方边距约200㎜×200㎜按规定作好标识写好或（先用原写好编号、工程名称、数量、按序号贴好）字体要求清楚整齐。注意要点：看懂图纸中产品的形状，确保贴的编号、工程名称、数量在成品后能看清，特殊产品冲孔、双面喷涂的要按图纸中要求贴或挂牌。 9、坯料不允许落地，要轻拿轻放，按规定区域非面朝上放置在平台或小车上，避免在搬运过程中造成磕碰，划伤。 10、按定额规定将剪下的余料妥善保管或退仓保存。 11、做好相关的记录和确认数据的准确性 2.单板划线切角 1、确认坯料规格、标识、熟悉开料图复查检验是否与图纸展开尺寸相符及产品图工艺要求后章进行操作。 2、按图中规定开角位置，开角形状，调整模具方向及定位，在冲床（压力机、数控冲床）上切角，切角不宜过大也不宜过小要适当。 3、转角板蹭折线部位切角，其角分线与折弯线共线；切角角度与产品折弯内角之和为1800。

铝单板墙面施工方案

目录一编制依据： (1) 1.1. 施工图纸； (1) 1.2. 施工组织设计； (1) 1.3. 引用现行的规范、规程和标准； (1) 1.4.建筑安全生产、文明施工技术规范、规程、标准； (2) 1.5. 设计交底、图纸会审记录、变更洽商、备忘录； (3) 1.6. 设计工作联系单、甲方工作联系单、监理通知、监理例会记录； (3) 二、工程概况： (3) 2.1、工程概况： (3) 2.2、施工部位： (3) 2.3、分项工程难点与特点： (3) 三、施工准备： (3) 3.1、技术准备： (3) 3.3、主要机具： (4) 3.4、作业条件： (4) 四、施工安排： (4) 4.1、施工部位： (4) 4.2、施工工期安排： (4) 4.3、劳动力安排： (5) 五、施工工艺： (5)

5.1、工艺流程与施工方法： (5) 六、质量标准： (6) 6.1、主控项目： (6) 6.2、一般项目： (6) 七、其他要求： (7) 7.1.成品保护： (7) 7.2、应注意的质量问题： (7) 八、附图：铝单板墙面布置图： (8)

一编制依据： 1.1. 施工图纸； 1.2. 施工组织设计； 1.3. 引用现行的规范、规程和标准； 1.3.1.国标； 1.3. 2.地标；

1.4.建筑安全生产、文明施工技术规范、规程、标准；

铝板加工工艺流程

02.01.01铝板加工工艺流程 ?各工序加工要领：（一）接单： ①操作者接到加工单后，必须理解其图意，复查其图所指各数据是否与单相关数据相吻合。 ②在吻合条件下，再进行材料计划及办理其领料手续。（二）领料： ①按单所指领用材料型号、规格、色泽由库房员认可签字后，按单数量核实后领料。 ②出库搬运，多则吊车；少则人工，运到切割机前待切割。（三）切割： ①用进口切割机切割复合板时先将定位器调到所需的尺寸，先切一小点后，复核尺寸是否与需要尺寸相符合，相符时开始切割，反之进行调整，直至符合为止。 ②复合板切割时，切割方向一定要从左向右、从上至下，不准反切，板块饰面必须向上，两人共同切割时，必须采用简易手式或口令表示可以切割，其一操作员才能踩下离合器。 ③切割完毕要检查所剪板块数据是否与加工单相吻合，误差允许土 1.0mm。 ④将板块轻放于清洁平台，避免板块饰面受损。（四）刨槽： ①首先复核切割板块数据采用材料是否符合加工单要求。 ②刨槽时，必须将加工单图意作再次分析、确认、定型。 ③操作此项必须要求一人负责控制，刨槽方向要从左向右，从上至下，不准反切，力度一定要足够且平稳，要使定位轮与复合板贴紧，否则槽深浅不一致。 ④刨槽时先调整显示器至需要的尺寸，试开时，采用一小块复合板作刨槽调试，调试效果必须按复合板刨槽要求中，刨槽深度必须保证饰背面聚乙稀厚度在0.3mm~0.5mm之间,刨槽口宽在3mm~4mm之间，不得影响背面饰面外观，槽的位置尺寸误差允许土0.5mm。 ⑤刨槽完毕要轻放，避免饰面受损。（五）切角:

必须按图位置，在冲角机上冲切，切角不允许超过刨槽中心线。（六）折弯： ①注意不能反复折弯，避免疲劳破坏，最多折弯两次，尺寸允许误差土 1.0mm。 ②折弯后，用壁纸刀背轻划复合板折弯的保护膜，注意不能划伤板面，位置距折弯处4mm 左右，然后撕下保护膜。（七）组板、加筋： ①用异丙醇/水混合物（1:1）或二甲苯清洁复合板、附框、加强筋与3M 胶带粘结处。 ②3M胶带与附框、加强筋首先粘结，操作时，不得用手或其它物品接触撕膜后的3M 胶带及清洗过的表面。 ③将粘有3M 胶带的附框坐入复合板盒板内，用手或胶锤轻击附框，使复合板弯边进入附框勾槽内，使3M 胶带与复合板粘结牢固，复合板折边接缝间隙小于0.4mm。 ④按设计图要求，用钻孔模板钻孔，抽芯铆钉间距离为350mm，排孔方式从两端向中间排，然后，安装自攻钉或抽芯铆钉。 ⑤加强筋与复合板贴合紧密，加强筋的两端与复合板折边交接处，采用自攻钉或抽芯铆钉，注意不能损伤板块饰面。（八）复检： ①组装板块长、宽尺寸允许偏差土 1.5mm；对角线尺寸允许偏差w 2.5mm；板块厚度土 0.5mm；转角板角度允许偏差土0.5°，超过此数据为不合格产品。 ②复核各加工工序是否按要求进行，所加工的效果是否合格。（九）入库：检验合格后，饰面与饰面对放，并与水平成80°倾斜放在指定成品架上。注意搬运时，板块不能平抬，要求侧起搬运，避免板块变形。 ?说明： A、使用3M胶带对温度的要求： ①T> 10° C,用4950胶带； ②0° C< T< 10° C,用4951 胶带； B、采用铝单板时，保证折弯部位的铝板厚度不小于2mm
