4 材料的疲劳与断裂 2010.3.29

合集下载

第四章 材料的疲劳ppt课件

第四章 材料的疲劳ppt课件

对青铜:
σ-1 =0.21 σb
疲劳极限与材料强度近似成正比,所以合金化、
细化晶粒和组织等强化方法可以提高材料的疲劳
极限。
.
(2)非对称应力循环下的疲劳极限
大多数机械零件所承受载荷属于非对称循 环应力。 ——考虑平均应力、应力幅、应力比
应力比提高, 疲劳极限和 疲劳寿命增 长!
.
平均应力提高,疲劳极限和疲劳寿命减小!
不适用于循环频率较高的试验,故也称低频疲劳或应变疲劳。
.
观察试件在这一阶段的破坏断口,可见到材料已
发生塑性变形的特征。所以低周疲劳性能常用应 变-寿命曲线表征。一般的疲劳曲线特指N>104范
围内的应力-寿命曲线。
有些机械零件,例如一次性使用的火箭发动机的某些零件、 导弹壳体等,在整个使用寿命期间应力变化次数只有几百到 几千次,故其疲劳属于低周疲劳。但对绝大多数通用零件来 说,当其承受变应力作用时,其应力循环次数总是大于 10000的。所以大部分是高周疲劳。
.
例题
疲劳试验的平均应力是50MPa,应力变化 幅度是30MPa。试计算:1、最大应力;2、 最小应力;3、应力比。
解:平均应力σm= (σmax+σmin)/2=50 应力变化Δσ=2σa= (σmax-σmin)=30 σmax=65MPa;σmin=35MPa;r=0.54
.
1.2 疲劳破坏
德国人Wohler针对火车车轴疲劳进行研究, 得到了循环应力(S)与疲劳循环寿命(N) 之间的关系。——疲劳曲线(S-N曲线)
.
旋转弯曲疲劳试验
试样旋转并承受一弯矩。 产生弯矩的力恒定不变且 不转动。试样可装成悬臂, 在一点或两点加力;或装 成横梁,在四点加力。试 验一直进行到试样失效或 超过预定应力循环次数。

材料力学中的断裂和疲劳分析

材料力学中的断裂和疲劳分析

材料力学中的断裂和疲劳分析在工程领域中,对材料的强度和耐久性进行评估和分析是至关重要的。

而在材料力学中,断裂和疲劳分析是两个重要的研究方向。

本文将从理论和应用两个方面,介绍材料力学中的断裂和疲劳分析。

首先,我们来介绍断裂分析。

断裂是指在外部加载下,材料的破坏。

断裂分析的目的是通过研究材料的断裂机制,预测和防止材料的破坏。

断裂分析的核心是断裂力学,它通过分析应力场、应变场和裂纹尖端处的应力强度因子来揭示裂纹扩展的行为。

在断裂力学中,有两个经典理论被广泛应用:线弹性断裂力学和弹塑性断裂力学。

线弹性断裂力学适用于处理材料的线弹性阶段,即只存在弹性变形,不发生塑性变形的情况。

而弹塑性断裂力学则适用于材料同时发生弹性和塑性变形的情况。

对于断裂力学的研究,一个重要的参数是断裂韧性。

断裂韧性是描述材料抵抗裂纹成长的能力,通常通过KIC来表示。

KIC是裂纹尖端处单位断裂韧性的衡量指标,一般情况下,KIC越大,材料的抗裂纹扩展能力越强。

断裂韧性的评估对于确保材料的可靠性和耐久性至关重要。

接下来,我们来了解疲劳分析。

疲劳是指在循环加载下,材料经历应力的反复变化而引起的破坏。

疲劳是材料工程中非常常见的一种破坏模式,因此对于疲劳强度的评估和分析也是非常重要的。

疲劳分析的核心是疲劳强度理论。

常见的疲劳强度理论有极限应力理论、极限变形理论和能量理论等。

这些理论通过对应力和应变历程的分析,确定了材料的疲劳强度边界,从而指导工程实践中的材料选择和设计。

除了理论研究,疲劳分析中还有实验方法。

疲劳试验是评估材料疲劳性能的重要手段。

通过在标准试样上施加循环加载,可以测定材料的疲劳寿命和疲劳强度。

这些试验结果可以为工程实践中的疲劳分析提供可靠的参考。

近年来,随着计算机技术的快速发展,有限元分析成为疲劳分析的重要方法之一。

有限元分析可以通过数值计算模拟材料在复杂载荷下的应力和应变分布情况,从而预测材料的疲劳寿命和破坏位置。

这一方法不仅减少了试验成本和时间,还提高了分析的准确性和可靠性。

材料疲劳与断裂行为的研究与预测

材料疲劳与断裂行为的研究与预测

材料疲劳与断裂行为的研究与预测材料工程领域的一个重要课题是材料的疲劳与断裂行为的研究与预测。

对于工程材料来说,疲劳与断裂是不可忽视的问题,因为它们直接关系到材料的可靠性和寿命。

疲劳是材料在外力作用下,反复加载和卸载的过程中逐渐发展出的内部损伤和裂纹扩展现象。

中频低周疲劳与高频高周疲劳是两类常见的疲劳模式。

对于这两类疲劳现象的研究,科学家们提出了一系列预测疲劳寿命的方法。

其中,最为常用的方法是基于S-N曲线(即应力-寿命曲线)的预测模型。

这个模型是通过在不同应力水平下对试样进行断裂寿命测试,然后根据实验结果得到的应力和寿命之间的关系曲线。

通过这种方式,我们可以直接估计在给定应力下材料的疲劳寿命。

然而,这个方法并不适用于所有材料,因为材料的疲劳断裂行为往往是复杂的。

除了基于S-N曲线的模型,还有一些新兴的方法被引入到材料疲劳与断裂行为的研究中。

例如,微型断裂力学模型是一种利用断裂力学理论来研究材料断裂行为的方法。

通过对材料内部微观结构和裂纹扩展过程的分析,可以得到材料的疲劳寿命预测。

另一个研究材料疲劳与断裂行为的方法是应用计算机仿真技术。

通过建立模型并进行数值模拟,可以研究材料在疲劳加载下的应力分布、裂纹扩展等重要参数,并预测材料疲劳寿命。

这是一种十分有前景的方法,因为它不仅可以避免实验操作的复杂性,还可以提供更多的信息来深入研究材料的疲劳行为。

除了疲劳现象,材料的断裂行为也是一个重要的研究方向。

断裂是材料在外力作用下发生失效的过程,它是材料工程中最为关键的问题之一。

为了预测材料的断裂行为,科学家们引入了断裂力学理论。

这个理论通过分析应力、应力强度因子、应变能等参数,来研究材料断裂的机理和过程。

通过断裂力学理论的应用,我们可以预测材料在不同应力水平下的断裂行为。

除了断裂力学理论,还有其他一些方法用于研究材料的断裂行为。

例如,断裂表征方法可以通过对断口形貌的观察和分析,来研究材料的断裂机制和失效模式。

1章 材料的疲劳与断裂

1章 材料的疲劳与断裂

《断裂物理基础》 《断裂与环境断裂》北科大 《材料的疲劳》
兰州理工大学材料学院
· 18 ·
第一章 金属断裂概论
1.1 断裂事故与工程设计
---断裂事故
工程断裂事故中发现脆性断裂的共同特征:
是在没有宏观塑性变形之前的低应力断裂 消耗很小能量的断裂 断裂从裂纹、缺口等应力集中处开始
低温、厚截面,高变形速率易诱发断裂
上海 东方电视塔 高300m
兰州理工大学材料学院
球径45m
· 15 ·
控制疲劳强度、断裂强度的是什么?
静强度失效、断裂失效和疲劳失效,是工程中最为关注的
基本失效模式。
兰州理工大学材料学院 · 16 ·
主要内容:
1.断裂韧性的基本概念 2.断裂力学的基本原理 3.断裂过程分析-机理 4.材料的疲劳 5.最新发展
兰州理工大学材料学院
ys b
延性材料 脆性材料
· 6·
按静强度设计,满足[],为什么还发生破坏?
19世纪30-40年代,英国铁路车辆轮轴在轴肩处 (应力仅为0.4 ys )多次发生破坏;
1954年1月, 英国慧星(Comet)号喷气客机坠入地中 海(机身舱门拐角处开裂);
兰州理工大学材料学院 · 7·
(3)能量——表面能+塑变能
兰工大学材料学院
· 26 ·
3. 冲击功的影响因素
第一章 金属断裂概论
缺口深度a

缺口半径R

冲击功Cv下降
试验温度T

兰州理工大学材料学院
· 27 ·
1.3.2 裂纹断裂韧性和断裂力学
1.冲击韧性的应用和局限
第一章 金属断裂概论
兰州理工大学材料学院

材料力学之材料疲劳分析算法:断裂力学模型:高温下的材料疲劳与断裂.Tex.header

材料力学之材料疲劳分析算法:断裂力学模型:高温下的材料疲劳与断裂.Tex.header

材料力学之材料疲劳分析算法:断裂力学模型:高温下的材料疲劳与断裂1 材料力学之材料疲劳分析算法:断裂力学模型:高温下的材料疲劳与断裂1.1 绪论1.1.1 材料疲劳的基本概念材料疲劳是指材料在反复加载和卸载的循环应力作用下,即使应力低于材料的屈服强度,也会逐渐产生损伤,最终导致材料断裂的现象。

疲劳分析是材料力学中的一个重要分支,它研究材料在动态载荷下的性能和寿命,对于预测和防止工程结构的疲劳失效至关重要。

1.1.2 断裂力学的引入断裂力学是研究材料裂纹扩展和断裂行为的学科,它基于能量平衡原理,通过计算裂纹尖端的应力强度因子(SIF)和材料的断裂韧性,来预测裂纹的稳定性及其扩展路径。

在材料疲劳分析中,断裂力学模型可以用来评估疲劳裂纹的扩展速率,从而预测材料在特定载荷条件下的寿命。

1.1.3 高温对材料性能的影响高温环境对材料的性能有显著影响,主要体现在材料的强度、塑性、韧性以及疲劳寿命的降低。

高温下,材料的微观结构会发生变化,如晶粒长大、相变等,这些变化会直接影响材料的力学性能。

此外,高温还会加速裂纹的扩展,使得材料的疲劳寿命大大缩短。

因此,在高温环境下进行材料疲劳分析时,必须考虑温度对材料性能的影响。

1.2 材料疲劳分析算法1.2.1 断裂力学模型在高温下的应用在高温条件下,断裂力学模型需要进行适当的修正,以考虑温度对材料断裂韧性的影响。

一种常用的方法是使用温度依赖的断裂韧性数据,通过插值或拟合技术,将断裂韧性与温度的关系表达为函数形式。

例如,可以使用Arrhenius方程来描述断裂韧性随温度的变化规律。

1.2.1.1 示例代码:使用Arrhenius方程拟合断裂韧性数据1.2.2 高温下的疲劳裂纹扩展算法高温下的疲劳裂纹扩展算法通常基于Paris公式进行修正,以考虑温度对裂纹扩展速率的影响。

修正后的Paris公式可以表示为:da/dN=C(T)ΔK m其中,da/dN是裂纹扩展速率,ΔK是应力强度因子范围,C(T)和m是与温度相关的材料常数。

材料疲劳与断裂

材料疲劳与断裂

§2 缺口断裂力学和缺口断裂韧性
应力集中 应变集中 为保持介质连续性 产生多向应力 对材料的变形及断裂产生影响
2.2 应变集中
2.2.1 弹性负荷

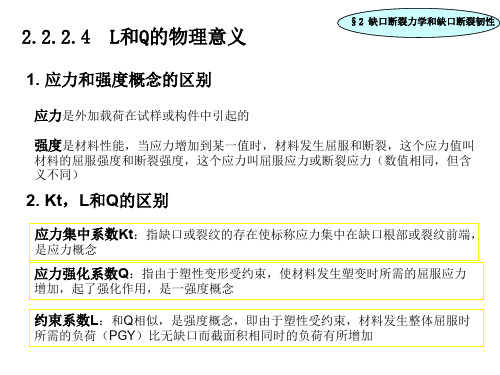

§2 缺口断裂力学和缺口断裂韧性
由于缺口根部产生应力集中,使局部区域应力超过屈服限而产生局部塑性 形变区,此时应力分布发生变化。
1. 平面应力条件下缺口前的应力分布
应力集中系数 Kt
Kt

m N
m 为圆孔边缘最大应力 N 为标称应力
对于圆孔,按照弹性力学计算得
§2 缺口断裂力学和缺口断裂韧性
§2 缺口断裂力学和缺口断裂韧性
沿着孔的边沿,环向应力是破坏的起点

变化
0,
(1)沿孔边,r=a, (1 2cos2 ) 45,
“疲劳极限”,用r
表示。
σ
有限寿命疲劳
极限
疲劳极限
σrN
(通常取r =-1)加于标准试件,经 过N次循环后不发生疲劳破坏时的 最大应力称为疲劳极限应力σrN。 通过实验,可以得到不同的σrN时 相应的循环次数N,将结果绘制成 疲劳曲线,即σ-N曲线。
σσr∞r
持久疲劳极限
N
N0
NC
N
有限寿命区
无限寿命区*
90, 3
(2)沿x轴, 0



2
a2 r2
3a 2 ( r2
1)
(3)沿y轴, 90

(1
1 2
a2 r2

3 2
a4 r4 )
随着r的增大很快衰 减,最终区域
应力集中使得缺口根部的应力为3;
§2 缺口断裂力学和缺口断裂韧性

材料的疲劳和断裂行为

材料的疲劳和断裂行为疲劳和断裂是材料工程中的重要研究领域。

疲劳是指材料在经历了重复加载或应力变化后,由于内部微观缺陷逐渐积累,最终导致材料的失效。

而断裂则是指材料在承受高应力或者外力集中作用下发生裂纹扩展的现象。

本文将深入探讨材料的疲劳和断裂行为,并分析其机理和影响因素。

一、疲劳行为材料的疲劳行为广泛存在于我们生活和工作的各个领域。

例如,金属材料在机械工程中的零部件、桥梁结构和飞机构件等地方,由于长期受到复杂的力学载荷,易出现疲劳失效。

疲劳失效不仅会给工程的安全性和可靠性带来威胁,也会增加维修和更换的成本。

1. 疲劳断裂机理在受疲劳加载作用下,材料内部的微观缺陷会逐渐积累导致裂纹的形成和扩展。

这些微观缺陷包括晶界、夹杂物、夹层、腐蚀坑等。

当应力斑马纹通过这些缺陷时,会导致位错的生成和扩展,从而引起材料的疲劳断裂。

2. 疲劳寿命与应力幅关系材料的疲劳寿命与应力幅之间存在一定的关系。

应力幅越大,疲劳寿命越短;应力幅越小,疲劳寿命越长。

这是由于应力幅增加会导致材料内部位错、裂纹等缺陷的生成和扩展速度增加,从而缩短了材料的使用寿命。

3. 影响疲劳行为的因素除了应力幅外,疲劳行为还受到多种因素的影响。

其中包括材料的力学性能、表面质量、温度、湿度、载荷频率、环境介质等。

材料的力学性能如强度、韧性、硬度等,对材料的疲劳行为具有重要影响。

同时,表面质量的好坏、温度和湿度的变化也会引起材料内部微观缺陷的形成和扩展。

二、断裂行为除了疲劳行为外,材料的断裂行为也是值得重视的。

断裂指的是材料在受到高应力或者外力集中作用下发生裂纹扩展的现象。

在工程实践中,为了减缓断裂失效对工程结构和设备造成的危害,需要对材料的断裂行为进行深入研究。

1. 断裂机理材料的断裂机理可以分为静态断裂和动态裂纹扩展两个阶段。

静态断裂是指在裂纹形成之前,材料的应力集中到达临界值,导致断裂开始。

而动态裂纹扩展则是指裂纹在外力作用下迅速扩展,直到材料完全失效。

第14章 材料的疲劳与断裂


例14-3 图示阶梯轴的材料: b=900MPa, -1=410MPa,t -1=240MPa,
作用于轴上的弯矩在-1kN·m~1kN·m之间变化,扭矩在0~1.5kN·m之间变
A
§14-5 构件的疲劳极限
2.有效应力集中系数
tt k ( ( 1 1 ) )k d 1和 k t ( ( 1 1 ) )k d 1
( -1)d或(t -1)d ——光滑试样的疲劳极限 ( -1)k或(t -1)k ——尺寸与光滑试样相同的有应力集中
的构件疲劳极限
3.钢制构件有效应力集中系数的特点
4
F A
F B
1 max
2
3 1 t
4 24
3 min
3
疲劳破坏:物体在交变应力作用下的破坏
§14-3 材料的疲劳破坏特征及机理
2.疲劳破坏特点 1)长期使用,突然破坏; 2)破坏时,一般都呈脆性断裂;
3)工作< s;
4)断口呈光滑区和粗糙(晶)区。
3.破坏原因 1)裂纹萌生:缺陷在一定的交变应力下形成微裂纹;
1.由固体物理可知,固体材料断裂强度的理论值为
th
E
b0
bE0— —弹 吸性 引模 力量 和 —固 ; 排体 斥的 材 力原 料 平子 表 衡间 面 时距 能
2.大多数固体材料:理 表想 面断 能 裂 :E强 b0/4度 0E/: 6
3.实际断裂强度远远低于理想断裂强度。
二、固体材料的实际强度
1.宏观材料含有大量的小缺陷,会产生严重的应力集中; 2.固体材料的实际强度:
极限降低越多; 2)表面经高频淬火、氮化、喷丸等强化处理,表面质
量系数b可以大于1。
§14-5 构件的疲劳极限

疲劳与断裂 讲课课件ppt课件

精选ppt
8
1993年,美国政府报告 ( PB94-143336, 1993)发 表了1973-1990年期间的飞机使用故障统计结果,表 中列出了四种常用机型的数据。
SDR-使用故障报告 (美国) (1973-1990)
机型
Boeing 727 737 747
DC-9
SDR 报告总次数 飞机数 报告数
精选ppt
疲劳断口观察工具与观察内容的关系:
22
观察 肉眼,放大镜 金相显微镜 工具
电子显微镜
放大 倍数
1-10×
10-1000× 1000×以上
观察 宏观断口, 裂纹源,滑移, 条纹,微解理 对象 海滩条带; 夹杂,缺陷; 微孔聚合
精选ppt
4. 由疲劳断口进行初步失效分析
23
断口宏观形貌: 是否疲劳破坏? 裂纹临界尺寸? 破坏载荷? 是否正常破坏?
金相或低倍观察: 裂纹源?是否有材料缺陷?缺陷的类型和大小?
高倍电镜微观观察: “海滩条带”+“疲劳条纹”,使用载荷谱,估计速率。
疲劳断口分析,有助于判断失效原因,可为改进 疲劳研究和抗疲劳设计提供参考。 因此,应尽量保护断口,避免损失了宝贵的信息。
精选ppt
1.5 疲劳问题研究方法
裂纹扩展规律 断裂力学规律
包括提高对缺陷影响、材料韧性、工作应力的预测能 力;改进检查、使用、维护;建立力学性能数据库; 改善设计方法更新标准规范等。
剩余的47%,有待于进一步基础研究的突破。
如裂纹起始、扩展的进一步基础研究;高强度、 高韧性、无缺陷材料的研究等。
精选ppt
7
疲劳断裂引起的空难达每年100次以 上国际民航组织 (ICAO)发表的
先定义疲劳破坏严重细节群(如孔等)的初始疲劳 质量---初始损伤状态;再用疲劳或疲劳裂纹扩展分 析预测在不同使用时刻损伤状态的变化;然后确定 其经济寿命,制订使用、维修方案。

4.疲劳与疲劳断裂解析

典型的疲惫断口的宏观形貌构造可分为疲惫核心 、疲惫源区、疲惫裂纹的选择进展区、裂纹的快速扩 展区及瞬时断裂区等五个区域。一般疲惫断口在宏观 上也可粗略地分为疲惫源区、疲惫裂纹扩展区和瞬时 断裂区三个区域,更粗略地可将其分为疲惫区和瞬时 断裂区两个局部。大多数工程2 构件的疲惫断裂断口上 13
3 疲惫断口形貌及其特征
2
25
5 影响疲惫缘由及措施
4、装配与联接效应 装配与联接效应对构件的疲惫寿命有很大的影响。
正确的拧紧力矩可使其疲惫寿命提高5倍以上。简洁消失的问题是,认 为越大的拧紧力对提高联接的牢靠性越有利,使用实践和疲惫试验说明,这 种看法具有很大的片面性。
5.使用环境 环境因素〔低温、高温及腐蚀介质等〕的变化,使材料的疲惫强度显 著降低,往往引起零件过早的发生断裂失效。例如镍铬钢〔0.28%C,11.5 % Ni,0.73%Cr〕,淬火并回火状态下在海水中的条件下疲惫强度大约只是 在大气中的疲惫极限的20%。
2
14
1、疲惫裂纹源区 疲惫裂纹源区是疲惫裂纹萌生的策源地,是疲惫破坏的起点, 多处于机件的外表,源区的断口形貌多数状况下比较平坦、光 亮,且呈半圆形或半椭圆形。
由于裂纹在源区内的扩展速率缓慢,裂纹外表受反复挤压、摩 擦次数多,所以其断口较其他两个区更为平坦,比较光亮。在 整个断口上与其他两个区相比,疲惫裂纹源区所占的面积最小 。
相垂直。
大多数的工程金属构件的疲惫失效都是以此种形式进 展的。特殊是体心立方金属及其合金以这种形式破坏的所占 比例更大;上述力学条件在试件的内部裂纹处简洁得到满足 ,但当外表加工比较粗糙或具有较深的缺口、刀痕、蚀坑、 微裂纹等应力集中现象时,正断疲惫裂纹也易在外表产生。
高强度、低塑性的材料、大截面零件、小应力振幅、 低的加载频率及腐蚀、低温条件2均有利于正断疲惫裂纹的萌 6
  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。

疲劳源区的
疲劳核
50
下图是轴的疲劳断口,两处标有A的部位即 第一阶段萌生的裂纹,右侧为它的放大图。
A A
2010-4-1 wzhuoyt 51
4.3.3 疲劳裂纹的扩展
1. 疲劳裂纹的扩展分两个阶段(P.164) 第一阶段,疲劳裂纹的扩展的第一阶段的断 口,类似于解理的形貌。没有塑性行为的痕 迹,也没有疲劳辉文,扩展深度极浅2~5 晶粒范围。第一阶段常常难以分辨。 第二阶段,裂纹扩展方向与拉应力垂直,扩 展途径是穿晶,扩展速率较快。
46
ac
4.3
疲劳断裂机理—微观机理
4.3.1 疲劳裂纹的形成
包括三个阶段:微裂纹的形成-萌生、长大与联结。 形成方式:1. 表面滑移带开裂,2. 夹杂物与基体相界 面分离或夹杂物断裂,3. 晶界或亚晶界开裂。
2010-4-1
wzhuoyt
47
4.3.2 疲劳裂纹的萌生
疲劳裂纹多起源于试件表面缺陷,如划 痕、应力集中的尖角处等。 光滑试样在交变应力反复作用下,塑性变 形滑移带在局部表面产生的挤出和挤进部 分破坏了表面的连续性,成为疲劳裂纹萌 生处。
2010-4-1 wzhuoyt 52
第二阶段特征: 平行疲劳条带, 扫描电子显微镜下 为:疲劳辉文。 右图为,第二阶段 形成的疲劳辉纹 (扫描电镜像)
2010-4-1 wzhuoyt
出处:L. Engel 和 H Klingele 著An Atlas of Metal Damage
在给定的疲劳寿命下,试样所能承受的上限应力 辐值称为疲劳极限,记为σ-1 。
对于结构钢,给定寿命Nf=107周次,应力比R=-1时 (对称循环)测定的疲劳极限记为σ-1。 1. σa,I 测量寿命 Nf<107应力降低至σa,i+1 Nf>107 2. 限定σa,I - σa,i+1 ≤5% σa,I
2010-4-1 wzhuoyt 7
疲劳断裂破坏的严重性 断裂(包括疲劳、腐蚀引起的断裂) 使美国一年损失1190亿美元, 为其1982年国家总产值的4%。
损失最严重的是: 车辆业 (125亿/年), 建筑业 (100亿/年), 航空业 (67亿/年), 金属结构及制品业 (55亿/年)。
2010-4-1 wzhuoyt 8
2010-4-1 wzhuoyt 18
4.1.2 疲劳破坏特点
书上P.144,(1)-(4) (1) 疲劳断裂是低应力脆断。 (2) 疲劳断裂是延时断裂。 (3) 疲劳过程是损伤累积的过程。 (4) 微观:裂纹萌生、稳态扩展、加速扩展。
2010-4-1
wzhuoyt
19
4.1.3 疲劳宏观断口
疲劳断口特征,有三个典型的形貌区 域: 1 疲劳源: 裂纹萌生的地方。 2 疲劳扩展区:裂纹亚稳扩展形成的。 3 瞬时断裂区:裂纹失稳快速扩展形成的
2010-4-1 wzhuoyt 20
疲劳断口的三个典型形貌区
2010-4-1
wzhuoyt
21
1 疲劳源特点 1)多在机件表面缺陷处,也可在内部 缺陷严重处 2)疲劳源区比较光滑(因摩擦引起) 3)因加工硬化,表面硬度提高; 4)可以有多个疲劳源。
2010-4-1 wzhuoyt 22
疲劳源
4 材料的疲劳与断裂
Fatigue & Fracture 4.1 疲劳概述 (introduction)
什么是疲劳? 4.1.1 扰动(变动)应力 疲劳断裂破坏的严重性 4.1.2 疲劳破坏的特点 4.1.3 疲劳宏观断口
2010-4-1 wzhuoyt 1
什么是材料的疲劳?
1939年法国工程师poncelet J.V 在巴黎大学讲课时首先使用“疲劳”这一 术语,用来描述材料在循环载荷作用下 承载能力逐渐耗尽以致最后突然断裂的 现象。
频率 (f=N/t) f=100Hz, t=100h, N=ft=3.6 107 (次循环) 波形
S S S S
0 三角波
t
0
t 正弦波
0 矩形波
wzhuoyt
t 0
梯形波
t
2010-4-1
5
主要控制参量σa,重要影响参量R
平均应力 应力半幅 应力变程
σm=(σmax+σmin)/2 σa=(σmax-σmin)/2
2010-4-1
wzhuoyt
38
ε-N曲线,应变-寿命曲线
描述低周疲劳,用ε-N曲线,应变-寿命曲线 因为零件缺口处的实际应力不容易计算,而 缺口处的真实应变是可以测量的。 低周疲劳也就叫做应变疲劳了。 而在高周疲劳范围内,由于试样主要产生的 只是弹性变形,塑性变形很小,用应变也很 难测量,这时仍采用S-N 曲线。
2010-4-1
wzhuoyt
48
疲劳裂纹的萌生
2010-4-1
wzhuoyt
49
开始时可能萌生几条裂纹, 但往往是与外部载荷呈45º的 晶面上的裂纹发展为疲劳裂 纹源---最大剪应力作用处。 当然,也会由于内部缺陷萌 生裂纹。 定义:裂纹长度为0.05— 0.10mm的初始裂纹疲劳核
2010-4-1 wzhuoyt
1)疲劳裂纹扩展速率:(P.158)
疲劳裂纹在亚临界扩展范围内,每一 个应力循环裂纹沿垂直于拉应力方向 扩展的距离,称为疲劳裂纹扩展速 率,以da/dN表示。a为裂纹长度。
2010-4-1
wzhuoyt
44
疲劳裂纹扩展速率
2)疲劳裂纹扩展速率曲线 分为Ⅰ、Ⅱ、Ⅲ三个区。
2010-4-1
wzhuoyt
45
3)裂纹扩展速率公式
P.160,(4-2-27)式
da dN
= C ΔK
n
描述Ⅱ区裂纹扩展速率,可以直接用于构件 的设计与选择。其中C、n为实验测定的材 料常数,可以通过查表获得。表4-2-1 为部 分材料的C、n常数。求Nf
N f = ∫ dN = ∫
2010-4-1 wzhuoyt
da c ( ΔKI )n a0
大型汽轮机 转子
2010-4-1 wzhuoyt 11

叶轮
疲劳断裂破坏
2010-4-1 wzhuoyt 12
转子轴
疲劳开裂
疲劳断裂破坏
2010-4-1 wzhuoyt 13
叶片击穿厂房房顶
2010-4-1 wzhuoyt 14
飞 机 整 机 结 构 强 度 实 验 机翼破坏实验
2010-4-1 wzhuoyt 15
2010-4-1
wzhuoyt
2
什么是材料的疲劳?
在某点或某些点承受扰动应力,且在 足够多的循环扰动作用之后形成裂纹 (损伤)或完全断裂的材料中所发生的 局部的永久性结构变化的发展过程, 称为疲劳。 (P.143,第一段)
2010-4-1 wzhuoyt 3
2010-4-1
wzhuoyt
4
4.1.1 扰动(变动)应力
1. 高周疲劳:应力小,工作应力低于材料的
屈服极限,甚至低于弹性极限。 疲劳寿命长,Nf >105,高周疲劳;
2. 低周疲劳:应力大,疲劳寿命短,Nf =
102~105,低周疲劳。
2010-4-1 wzhuoyt 34
疲劳寿命Nf
循环应力超 出弹性极限, Nf<105周次 循环应力低 于弹性极限, Nf>105周次
飞 机 整 机 结 构 强 度 实 验 机身破坏实验
2010-4-1 wzhuoyt 16
上海 东方电视塔 高300m 球径45m
2010-4-1 wzhuoyt 17
控制疲劳强度、断裂强度的是什么?
抗震模型试验 静强度失效、断裂失效和疲劳失效,是工程 (破坏部位、破坏形式、抗震能力) 中最为关注的基本失效模式。
2010-4-1 wzhuoyt 27
2010-4-1
wzhuoyt
28
4.2 疲劳的宏观表征
4.2.1 疲劳曲线 到底多大的载荷(10KN~100KN)循环多少次 (N)才能使一根火车车轴出现疲劳现象呢? 德国铁路工程师沃勒Wohler开始作疲劳实验 疲劳曲线:S-N曲线即σ-N曲线,分两种: 1. 逐点描绘法 2. 直线拟合法
2010-4-1 wzhuoyt 39
塑性应变幅Δεp Δεp~N 描述低周疲劳
Δεp塑性+ Δεe弹性= Δε总(总应变幅) 低周疲劳范围内,塑性应变幅Δεp塑性 起主要作用; 高周疲劳范围内,弹性应变幅Δεp弹性 起主要作用。
2010-4-1 wzhuoyt 40
4.2.5 疲劳极限
(P.148, 4.2.2)
2010-4-1 wzhuoyt 41
回忆:应力比R反映了载荷的循环特性
S R= -1 S R=0 S R=1
0
t
0
t
0
Smax=-Smin 对称循环
Smin=0 脉冲循环
t
Smax=Smin 静载
主要控制参量: σa,重要影响参量:R 频率 (f=N/t) 和 波形的影响是较次要的。
2010-4-1 wzhuoyt 42
实物及示意图

左图为实物断口,其中 1,2,3为为疲劳源
2010-4-1 wzhuoyt 23
实物案例 曲轴的弯曲疲劳,疲劳源在圆根处
2010-4-1
wzhuoyt
24
2:疲劳扩展区特征 1)断口光滑并有贝纹线(海滩花样), 有时还有裂纹扩展台阶; 2)贝纹线凹面指向疲劳源,凸面指向裂 纹扩展方向; 3)贝纹线刚开始较细密,表明裂纹扩展 较慢,而后变稀疏,粗糙,表明裂纹扩 展较快;
2010-4-1 wzhuoyt 29
1. 逐点描绘法
2010-4-1
wzhuoyt
30
相关文档
最新文档
