显卡固定板
电脑组装与维修教程
安装散热器
编辑课件
散热胶
▪ 我们知道，CPU发热量是相当惊人的，虽然目前65W的产 品已经成为当前主流，但即使这样，其在运行时的发热量 仍然相当惊人。因此，选择一款散热性能出色的散热器特 别关键。如果散热器安装不当，对散热的效果也会大打折 扣。上图是Intel LGA775针接口处理器的原装散热器，我 们可以看到较之前的478针接口散热器相比，做了很大的 改进：由以前的扣具设计改成了如今的四角固定设计，散 热效果也得到了很大的提高。安装散热前，我们先要在 CPU表面均匀的涂上一层导热硅脂（很多散热器在购买时 已经在底部与CPU接触的部分涂上了导致硅脂，这时就没 有必要再在处理器上涂一层编了辑。课件）
装时，处理器上印有三角标识的那个角要与主板上印有三
角标识的那个角对齐，然后慢慢的将处理器轻压到位。这
不仅适用于英特尔的处理器，而且适用于目前所有的处理
器，特别是对于采用针脚设计的处理器而言，如果方向不
对则无法将CPU安装到全部位，大家在安装时要特别的注
意。
编辑课件
▪ 将CPU安放到位以后，盖好扣盖，并反方向微用力扣下处 理器的压杆。至此CPU便被稳稳的安装到主板上，安装过 程结束。
但为了此后出问题的检查，最好先不加盖，而等系统安装完毕后再盖)。 ▪ (10)连接外设输入输出设备，连接键盘鼠标、显示器与主机一体化。 ▪ (11) 检测主机是否正常工作，给机器加电，若显示器能够正常显示，表明初
装已经正确，此时进入BIOS进行系统初始设置。若开机不显示，再重新检查 各个接线。 ▪ 进行了上述的步骤，一般硬件的安装就已基本完成了，但要使电脑运行起来， 还需要进行下面的安装步骤。
编辑课件
显卡
又被称为：视频卡、视频适配器、图形卡、 图形适配器和显示适配器等等。它是主机 与显示器之间连接的“桥梁”，作用是控 制电脑的图形输出，负责将CPU送来的的 影象数据处理成显示器认识的格式，再送 到显示器形成图象。显卡主要由显示芯片 (即图形处理芯片Graphic Processing Unit)、显存、数模转换器(RAMDAC)、 VGA BIOS、各方面接口等几部分组成。
显卡主要参数

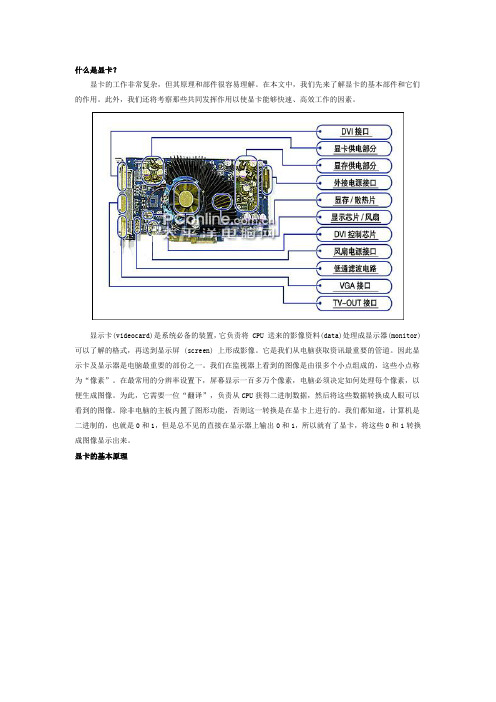

什么是显卡？显卡的工作非常复杂，但其原理和部件很容易理解。
在本文中，我们先来了解显卡的基本部件和它们的作用。
此外，我们还将考察那些共同发挥作用以使显卡能够快速、高效工作的因素。
显示卡(videocard)是系统必备的装置，它负责将 CPU 送来的影像资料(data)处理成显示器(monitor) 可以了解的格式，再送到显示屏 (screen) 上形成影像。
它是我们从电脑获取资讯最重要的管道。
因此显示卡及显示器是电脑最重要的部份之一。
我们在监视器上看到的图像是由很多个小点组成的，这些小点称为“像素”。
在最常用的分辨率设置下，屏幕显示一百多万个像素，电脑必须决定如何处理每个像素，以便生成图像。
为此，它需要一位“翻译”，负责从CPU获得二进制数据，然后将这些数据转换成人眼可以看到的图像。
除非电脑的主板内置了图形功能，否则这一转换是在显卡上进行的。
我们都知道，计算机是二进制的，也就是0和1，但是总不见的直接在显示器上输出0和1，所以就有了显卡，将这些0和1转换成图像显示出来。
显卡的基本原理显卡的主要部件是:主板连接设备、监视器连接设备、处理器和内存。
不同显卡的工作原理基本相同CPU与软件应用程序协同工作，以便将有关图像的信息发送到显卡。
显卡决定如何使用屏幕上的像素来生成图像。
之后，它通过线缆将这些信息发送到监视器。
显卡的演变自从IBM于1981年推出第一块显卡以来，显卡已经有了很大改进。
第一块显卡称为单色显示适配器（MDA），只能在黑色屏幕上显示绿色或白色文本。
而现在，新型显卡的最低标准是视频图形阵列（VGA），它能显示256种颜色。
通过像量子扩展图矩阵（QuantumExtendedGraphicsArray,QXGA）这样的高性能标准，显卡可以在最高达2040x1536像素的分辨率下显示数百万种颜色。
根据二进制数据生成图像是一个很费力的过程。
为了生成三维图像，显卡首先要用直线创建一个线框。
然后，它对图像进行光栅化处理（填充剩余的像素）。
电脑如何查看显卡
电脑如何查看显卡
电脑查看显卡的方法有多种，可以通过操作系统的设备管理器、查看显卡的物理设备，或者通过一些第三方软件来查看。
方法一：通过操作系统的设备管理器查看显卡
1. 打开“控制面板”。
2. 选择“硬件和声音”。
3. 点击“设备和打印机”。
4. 在出现的新窗口中，点击“设备管理器”。
5. 找到“显示适配器”或“显示设备”选项，展开该选项。
6. 在里面就可以看到你的显示适配器的信息，包括显卡型号等。
方法二：查看显卡的物理设备
1. 关闭电脑，拔掉电源线，并打开机箱。
2. 找到显卡插槽，根据不同的显卡插槽类型，可以是PCI-E插槽、AGP插槽或PCI插槽。
3. 解开显卡固定螺丝，小心地将显卡从插槽中取出。
4. 查看显卡上的标签或印刷的型号，即可知道显卡的型号等信息。
方法三：使用第三方软件查看显卡
1. 在浏览器中搜索并下载一款显卡信息查询软件，例如GPU-Z、AIDA64等。
2. 安装该软件，并运行它。
3. 在软件界面中，可以看到显卡的各种信息，包括显卡型号、芯片型号、显存大小、驱动版本等。
需要注意的是，在查看显卡时，尽量使用官方软件或下载自可靠来源的第三方软件，以防止恶意软件的安装对电脑的损坏。
同时，对于不熟悉电脑内部的用户，建议不要打开机箱自行查看显卡，以免操作不当导致电脑硬件故障。
电脑主板显卡简介
主板外部接口
主板外部接口
接口
蓝色 绿色 粉红色 橙色 黑色 灰色
2声道
声道输入 声道输出 麦克风输入
4声道
声道输入
6声道
声道输入
8声道
声道输入
前置扬声器输 前置扬声器输 前置扬声器输 出 出 出 麦克风输入 麦克风输入 麦克风输入
中置和重低音 中置和重低音 后置扬声器输 后置扬声器输 后置扬声器输 出 出 出 侧置扬声器输 出
主板其他内部接口
前/后置接口接线处
24pin主板供电接口及其他
目前ATX主板的最新规范是ATX 12V 2.31， 从ATX 12V 2.0开始，采用了双12V供电设 计，主板的电源接口就从传统的20PIN升 级为24PIN，兼容传统的20PIN电源。因为 显卡的功耗越来越大，需要外接12V电源 供电，为避免大功耗显卡和CPU抢电压而 设计12V供电方案，多出的4PIN主要是为 PCI-E显卡供电的。如果不是用大功耗显 卡，只接20PIN也是没问题的。另外LPT 与FDD接口基本已经淘汰，普通用户不需 要用到。
独立显卡结构标准
PCI Express接口 PCI Express是新一代的总线接口，而采用此类接口的显卡产品，已经在 2004年正式面世。早在2001年的春季“英特尔开发者论坛”上，英特尔公司 就提出了要用新一代的技术取代PCI总线和多种芯片的内部连接，并称之为第 三代I/O总线技术。随后在2001年底，包括Intel、AMD、DELL、IBM在内的 20多家业界主导公司开始起草新技术的规范，并在2002年完成，对其正式命 名为PCI Express。
南北桥芯片
• 一般情况，主板的命名都是以北桥的核心名称命名的（如P45的主板 就是用的P45的北桥芯片）。从主板的命名看出，北桥的地位更为重 要 • 北桥芯片主要负责处理CPU、内存、显卡三者间的“交通”，主板上 离CPU最近的芯片，这主要是考虑到北桥芯片与处理器之间的通信最 密切，为了提高通信性能而缩短传输距离，由于处理的数据量多而发 热量较大，因而需要散热片散热。 • 南桥芯片则负责I/O总线之间的通信（即硬盘，光驱等存储设备，音 频，键盘，时钟，电源等控制器和主板的数据流通），离CPU插槽最 远，一般在PCI插槽的附近，这种布局是考虑到它所连接的I/O总线较 多，离处理器远一点有利于布线。 • 随着技术的发展，有些新出的主板，把南北桥芯片整合在一起，节省 成本的同时，进一步提高芯片组的性能！
第三讲 电脑组装教程
组装电脑的过程 对于平常接触电脑不多的人来说，可能会觉得 “装机”是一件难度很大、很神秘的事情。但其实 只要你自己动手装一次后，就会发现，原来也不过 如此(当然你最好先对电脑的各个配件有一个大概 的了解)。组装电脑的准备工作都准备好之后，开 始进行组装电脑的实际操作。
CPU、主板、内存、显卡、硬盘、光驱、 显示器、键盘、鼠标、电源和机箱
பைடு நூலகம்
安装时，将散热器的四角对准主板相应的位置， 然后用力压下四角扣具即可。有些散热器采用了 螺丝设计，因此散热器会提供相当的踮角，我们 只需要将四颗螺丝受力均衡即可。由于安装方法 比较简单，这里不再过多介绍。
固定好散热器后，我们还要将散热风扇接到主板 的供电接口上。找到主板上安装风扇的接口（主 板上的标识字符为CPU_FAN），将风扇插头插放 即可（注意：目前有四针与三针等几种不同的风 扇接口，大家在安装时注意一下即可）。由于主 板的风扇电源插头都采用了防呆式的设计，反方 向无法插入，因此安装起来相当的方便。
安装内存时，先用手将内存插槽两端的扣具打开， 然后将内存平行放入内存插槽中（内存插槽也使 用了防呆式设计，反方向无法插入，大家在安装 时可以对应一下内存与插槽上的缺口），用两拇 指按住内存两端轻微向下压，听到“啪”的一声 响后，即说明内存安装到位
光盘驱动器也就包括CD-ROM、DVD-ROM和刻录机，其外观与安装方法都基本一样
上图是机箱面板前置USB的连接线，其中VCC用 来供电，USB2-与USB+分别是USB的负正极接口， GND为接地线。在连接USB 接口时大家一定要参 见主板的说明书，仔细的对照，如果连接不当， 很容易造成主板的烧毁。下图是主板与USB接口 的详细连接方法。
显卡插不进去
显卡插不进去
显卡插不进去是指在安装显卡时，遇到了插槽不匹配的问题，无法完全插入到主板上的情况。
以下是可能导致显卡插不进去的原因和解决方法。
首先，确认显卡与主板的兼容性。
不同型号的显卡和主板都有不同的插槽类型，如PCIe x16、AGP、PCI等。
要确保显卡插槽与主板插槽一致，否则无法完全插入。
在购买显卡前，应查阅主板的规格，确认它所支持的显卡类型和插槽标准。
其次，检查是否存在堵塞物。
在长时间使用或存放后，显卡插槽可能会积累灰尘、杂物等物质，导致插槽变窄，无法插入显卡。
此时，可以使用压缩空气或者小刷子将插槽清理干净，然后再次尝试插入显卡。
第三，确定插入方向正确。
显卡插槽有一个金属托架，用于固定显卡。
在插入显卡之前，应该将金属托架抬起，使其脱离显卡插槽。
插入显卡时要注意插槽方向，以免弯曲插脚或者插入不当导致无法完全插入。
在插入时要轻轻用力，确保显卡与插槽接触良好。
第四，检查显卡插脚是否完好无损。
如果插脚丢失、损坏或者弯曲，都会导致显卡无法插入到插槽中。
此时，需要更换新的显卡或者修复损坏的插脚，才能顺利安装显卡。
最后，如果以上方法都无效，可能是插槽本身出现问题。
检查主板插槽是否有损坏、变形或者松动的情况。
如果发现插槽有
问题，可以考虑更换主板或者寻求专业维修人员的帮助。
总之，显卡插不进去可能是由于兼容性、堵塞物、插入方向、插脚损坏或者插槽问题所导致。
在遇到这种情况时，我们可以先进行详细的检查，然后根据具体情况采取相应的解决方法。
如果实在解决不了，可以寻求专业人士的帮助。
电脑怎么换显卡
电脑怎么换显卡
电脑换显卡的步骤如下：
1. 关闭电脑并断开所有电源源，确保完全断电。
2. 打开电脑机箱并找到原来的显卡。
显卡通常位于主板的PCI-E插槽上。
3. 解开显卡与主板之间的连接，通常是通过一个或多个螺丝或卡扣进行固定。
4. 轻轻地将显卡从插槽中取出，避免过度施加力量导致损坏。
5. 将新的显卡插入主板的PCI-E插槽中，确保插槽与显卡之间对齐，并轻轻推入，确保插口完全连接。
6. 使用螺丝或卡扣将新显卡固定在主板上，确保显卡稳固固定。
7. 连接显卡所需的电源插头，通常是6或8针插头。
8. 关闭电脑机箱，重新连接所有电源线。
9. 打开电脑并安装显卡驱动程序，可以通过光盘或官方网站下载安装程序。
10. 完成显卡驱动程序安装后，重启电脑。
请注意，在更换显卡之前，确保您已经了解新显卡与您的电脑的兼容性，并且您的电源能够提供足够的电力支持新显卡。
另外，更换显卡可能需要一些专业知识和技巧，如果您不确定自己的操作，请寻求专业人士的帮助。
一体机怎么换显卡
一体机怎么换显卡 一体机（All-in-one）是一种整合了电脑主机、显示器、音箱和其他外设的多功能一体化设备。由于其外观简洁、体积小巧、操作方便等特点，一体机逐渐成为了家庭和办公环境中的主流选择。
然而，与传统台式机相比，一体机的内部结构设计复杂，并且内部空间有限，因此换显卡相对困难些。换显卡主要涉及以下几个步骤：
1. 确认一体机是否支持换显卡： 首先，你需要确定一体机是否支持换显卡。大多数一体机无法更换显卡，因为显卡通常直接集成在主板上。在购买时，可以查看一体机的技术规格或咨询厂家来确定是否支持换显卡。
2. 准备工具和材料： 如果一体机支持换显卡，你需要准备一些工具和材料，如螺丝刀、导热硅胶、新的显卡等。
3. 关闭电源并拔掉电源线： 换显卡前，务必关闭一体机的电源，并拔掉电源线。这是为了避免触电和损坏内部元件。
4. 打开一体机背面盖板： 一体机的背面通常有一个盖板，打开盖板可以让你接触到内部组件。使用螺丝刀或其他合适的工具打开盖板。 5. 拆卸原有显卡： 一体机内的显卡通常固定在主板上，你需要将其插槽上的固定螺丝拧松，并轻轻将原有显卡从插槽上抽出。
6. 安装新的显卡： 将新的显卡插入显卡插槽，确保插入方向正确，然后用螺丝固定住显卡。在安装前，你需要将显卡上的导热硅胶均匀地涂抹在显卡芯片上，以确保显卡能够与散热器良好接触。
7. 关上一体机背面盖板： 确保显卡安装好后，将一体机的背面盖板重新装上并扣紧。
8. 打开电源并测试： 最后，将电源线插回一体机并打开电源。在系统启动时，你可以进入BIOS设置或操作系统来确认新显卡是否正确安装并正常工作。
总结起来，换显卡对于一体机来说是一项相对复杂的操作。除了上述步骤，你还需要具备一定的电脑硬件知识和操作技巧。如果你不确定或不熟悉，建议寻求专业人士的帮助来进行显卡的更换。
显卡线怎么插
显卡线怎么插显卡线插口位于主机后方的显卡槽上，一般有一个或多个PCI-E插槽供显卡使用。
显卡的插口通常是一个长方形的插槽，插口上有一排金属针脚。
下面是显卡线插口的具体插法：1. 首先，确保主机已关机，并拔掉主机的电源插头。
这是为了防止电流造成任何伤害。
2. 打开机箱的侧板。
一些机箱有侧板上的螺丝需要拧下来才能打开，有些则只需推开或拉出侧板即可。
3. 确认主板的PCI-E插槽位置。
这些插槽一般位于主板的底部，或者是靠近CPU周围的区域。
插槽上可能有一些卡槽的编号。
4. 拨动显卡上的保护锁。
显卡一般有一个金属或塑料的锁扣在插槽一侧，保证显卡安装后能够固定在插槽上。
将锁向外轻轻拨动，使其弹开。
5. 将显卡插入PCI-E插槽。
将显卡的金属针脚对准插槽，插卡时需轻轻用力，直到显卡插入插槽完全为止。
确保显卡的金属连接片完全插入插槽中，但不要用力过大。
6. 按下显卡，使其完全插入插槽。
可以确认显卡连接片的两端已经完全插入PCI-E插槽上，然后轻轻的按下显卡，确保其稳固地安装在主板上。
7. 将显卡与机箱固定。
有些机箱为了更好地支持显卡，可能有一个插槽或者螺丝孔位于显卡后方。
可以使用合适的螺丝将显卡与机箱固定，从而保持显卡的稳定。
8. 关闭机箱的侧板。
将侧板重新放回机箱上，确保其安装牢固，并拧紧螺丝以固定侧板。
9. 连接显示器。
将显示器的接口线与显卡的输出接口相连接，一般为HDMI、DisplayPort或DVI接口。
确保接口插头与插口对准并插入完全。
10. 插上电源并开机。
将主机的电源线插入主机后方，然后按下电源按钮打开电源开关。
此时电脑将开始启动，显示器应正确显示图像。
总之，插入显卡线需要确保主板和显卡插槽的定位准确，力度适宜，以免造成损坏。
同时，在整个过程中都应小心谨慎，避免发生意外。
如有需要，可以参考主机或显卡的说明书或者观看相关视频进行操作。
显卡的主要性能指标
显卡的主要性能指标显卡全称显示接口卡（Video card，Graphics card），又称为显示适配器（Video adapter），是个人电脑最基本组成部分之一。
显卡的用途是将计算机系统所需要的显示信息进行转换驱动，并向显示器提供行扫描信号，控制显示器的正确显示，是连接显示器和个人电脑主板的重要元件。
显卡作为电脑主机里的一个重要组成部分，承担输出显示图形的任务，对于从事专业图形设计的人来说显卡非常重要。
民用显卡图形芯片供应商主要包括AMD（ATI）和nVIDIA (英伟达)两家。
显卡的基本结构：1、GPU（类似于主板的CPU）：全称是Graphic Processing Unit，中文翻译为“图形处理器”，也就是显示芯片，nVIDIA公司在发布GeForce 256图形处理芯片时首先提出的概念。
GPU使显卡减少了对CPU的依赖，尤其是在3D图形处理时。
GPU所采用的核心技术有硬件T&L（几何转换和光照处理）、立方环境材质贴图和顶点混合、纹理压缩和凹凸映射贴图、双重纹理四像素256位渲染引擎等，而硬件T&L技术可以说是GPU的标志。
GPU的生产主要由nVIDIA与AMD两家厂商生产。
2、显存（类似于主板的内存）：是显示内存的简称。
其主要功能就是暂时储存显示芯片要处理的数据和处理完毕的数据。
图形核心的性能愈强，需要的显存也就越多。
市面上的显卡大部分采用的是GDDR3显存，现在最新的显卡则采用了性能更为出色的GDDR4或GDDR5显存。
3、显卡BIOS（类似于主板的BIOS）：主要用于存放显示芯片与驱动程序之间的控制程序，另外还存有显示卡的型号、规格、生产厂家及出厂时间等信息。
打开计算机时，通过显示BIOS 内的一段控制程序，将这些信息反馈到屏幕上。
4、显卡PCB板：它把显卡上的其它部件连接起来，功能类似主板。
显卡的主要参数：1、显示芯片：又称图型处理器-GPU。
常见的厂商：AMD、nVidia、Intel、VIA（S3）、SIS、Matrox、3D Labs。
