VGA头焊接线序
BNC接头接法
BNC接头接法一、监控系统中视频同轴线缆的认识SYV 75-5-2 表述:S : 射频 Y : 聚乙烯绝缘 V : 聚氯乙烯护套75:75 欧姆 5:线径为5mm 2 :代表芯线为多芯二、第一步:(如下图)用壁纸刀剥开线缆外护套，将屏蔽网在线缆一侧理顺，可割断另一侧部分屏蔽网，但注意不能割伤绝缘层，注意不能有毛刺。
绝缘层高出外护套约3mm。
三、第二步:(如下图)用尖头电烙铁给整理过的屏蔽网线和芯线上锡。
注意屏蔽网上锡时不能太厚，如太厚可能造成BNC 头的丝帽拧不上。
可适当减少屏蔽网的根数和将屏蔽网焊扁。
四、第三步:(如下图)五、第四步:(如下图)用电烙铁给BNC头上锡，一定要足够的锡以保证焊接强度。
六、第五步:(如下图)将上过锡的线缆与上过锡的BNC头直接焊接。
整理毛刺。
视频监控安装及BNC接头做法(示意图)2009-08-28 20:381.剥线同轴电缆由外向内分别为保护胶皮、金属屏蔽网线,接地屏蔽线,、乳白色透明绝缘层和芯线,信号线,，芯线由一根或几根铜线构成，金属屏蔽网线是由金属线编织的金属网，内外层导线之间用乳白色透明绝缘物填充，内外层导线保持同轴固称为同轴电缆。
剥线用小刀将同轴电缆外层保护胶皮剥去1.5cm，小心不要割伤金属屏蔽线，再将芯线外的乳白色透明绝缘层剥去0.6cm，使芯线裸露。
2.连接芯线购回的BNC接头由BNC接头本体、屏蔽金属套筒、芯线插针由三件组成，芯线插针用于连接同轴电缆芯线;剥好线后请将芯线插入芯线插针尾部的小孔中，用专用卡线钳前部的小槽用力夹一下，使芯线压紧在小孔中。
可以使用电烙铁焊接芯线与芯线插针，焊接芯线插针尾部的小孔中置入一点松香粉或中性焊剂后焊接，焊接时注意不要将焊锡流露在芯线插针外表面，会导致芯线插针报废。
注意:如果你没有专用卡线钳可用电工钳代替，但需注意一是不要使芯线插针变形太大，二是将芯线压紧以防止接触不良。
3.装配BNC接头连接好芯线后，先将屏蔽金属套筒套入同轴电缆，再将芯线插针从BNC接头本体尾部孔中向前插入，使芯线插针从前端向外伸出，最后将金属套筒前推，使套筒将外层金属屏蔽线卡在BNC接头本体尾部的圆柱体;4.压线保持套筒与金属屏蔽线接触良好，用卡线钳上的六边形卡口用力夹，使套筒形变为六边形。

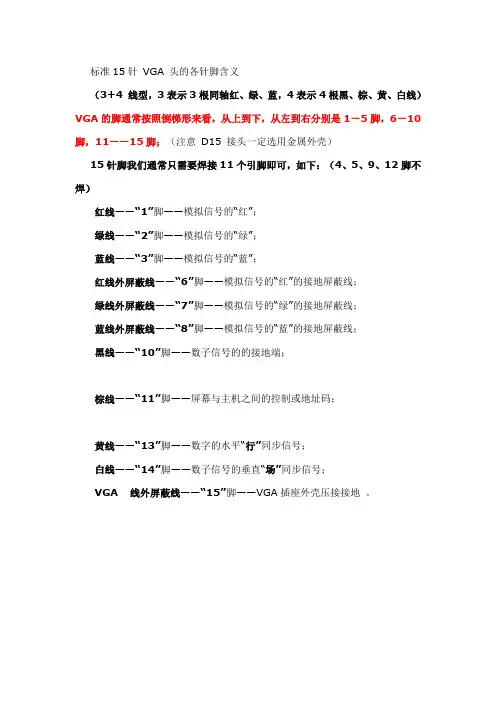

标准15针 VGA头焊接方法
标准15针VGA 头的各针脚含义
（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）
15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）
红线——“1”脚——模拟信号的“红”；
绿线——“2”脚——模拟信号的“绿”；
蓝线——“3”脚——模拟信号的“蓝”；
红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；
绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；
蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；
黑线——“10”脚——数子信号的的接地端；
棕线——“11”脚——屏幕与主机之间的控制或地址码；
黄线——“13”脚——数字的水平“行”同步信号；
白线——“14”脚——数子信号的垂直“场”同步信号；
VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
VGA线焊接
如果你要省事的话,七要线正好,但要讲究的话,至少应该8根线.标准15针VGA头焊接方法:标准15针VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线）VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
在实际工程中，经常会在地线的连接中出现错误，如果将某些脚（如4，5，9，15等）接到地线上，在大屏显示不出什么问题；但如10脚未接地的话，就会出现地线不通而出问题。
有些设备将不用的引脚全部接地了，虽然不标准，但挺实用，只是如果要用到相应的控制位时会出问题。
下在这个才是你生点要看的!!VGA针脚只焊7线的焊接方法：（如用网线中的8芯焊接）第一、1 、2 、3 脚分别用网线中的三根线（1－橙，2－绿，3－蓝）记着两边颜色对应；第二、5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线（在此我们记作用“橙白”色线），记着两头都用这根颜色的线，6、7、8脚针焊在一起接到公共地上；第三、11脚接网线中的某个线（在此定义为接棕色线，11－棕）第四、13脚接网线中的某根颜色的线（在此定义用绿白线，13－绿白）；第五、14脚接网线中的某根颜色的线（在此定义用绿白线，14－蓝白）；第六、15脚VGA插座外壳压接接地，（在此定义用绿白线，15－棕白）15号针脚其实应该跟5－10脚焊一起都当作地线，这样实际上就是焊7针脚了。
各种音视频线缆端接作业规范
各种接头做法详解一、VGA（DB15）做法图解说明：1、VGA接头定义：VGA公插头针脚线序VGA母插头针脚线序红线的芯线-----------------------脚1红线的屏蔽线-------------------脚6绿线的芯线----------------------脚2绿线的屏蔽线-------------------脚7蓝线的芯线----------------------脚3蓝线的屏蔽线--------------------脚8黄线的屏蔽线-------------------脚10白线的屏蔽线-------------------脚11白线的芯线---------------------- 脚13黄线的芯线---------------------- 脚14注：此颜色以百通1418B线缆为例。
2、VGA接头焊法要点：1）.各类芯线和屏蔽线在拧紧后不得出现毛刺，屏蔽线如果过粗可以适当剪掉部分，原则上与焊接针孔口径相等。
2）. VGA接头焊接点和各类芯线及屏蔽线焊接部位应在相互焊接前，两端上锡，再进行相互焊接。
3）. 各类芯线及屏蔽线焊接部位上锡后，应将其前端较细的前尖部分剪掉。
4）.焊接时，应先焊接屏蔽线，再焊接各类芯线。
3、VGA接头做法图解说明：（注：线缆以百通1418B线缆为例。
）图1：图2：外皮剥去约120mm。
图3：外护套热缩管直径为12mm,长度约为130mm。
图4：芯线护套热缩管直径为2mm,长度约为20mm。
图5：芯线外皮剥去约60mm。
图6：提前把芯线护套热缩管套上去。
图7：图8：图9：图10：用热吹风机把芯线护套热缩管吹热收缩。
图11：图12：外护套热缩管压住芯线护套热缩管5mm即可，然后吹热收缩。
图13：安装外壳。
二、DCN做法图解说明：1、DCN接头及线缆定义：接头针脚1-------------------线缆线芯1 （下行屏蔽线）接头针脚2-------------------线缆线芯2 （下行信号线绿色）接头针脚3-------------------线缆线芯3 （直流电源线棕色）接头针脚4-------------------线缆线芯4 （上行信号线白色）接头针脚5-------------------线缆线芯5 （上行屏蔽线）接头针脚6-------------------线缆线芯6 （直流电源线蓝色）2、DCN接头做法图解说明：图1：剥去外皮图2：外皮剥去约40mm。
常见线缆线序 VGA.DVI线接法图解
568B:
568A：
HDMI引脚定义：HDMI和DVI信号可以对定义相同的针脚做到兼容。
HDMI一共有三种接口，这里贴出最常见的一种。
还有一种非常适用的焊接方法：就是在D15两端的5~10脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1、2、3脚接红、绿、蓝的芯线；13接黄线；14接白线；外层屏蔽压接到D15端壳。
DVI-D接口示意图（转自家电网）：
DVI-I接口示意图：
PS/2接口示意图：
USB引脚图：
接线方式线序VGA \DVI线接法图解
经常看到网络上很多人要各种电脑接口引脚图，这里给出部分引脚示意图：VGA的接口引脚图（孔座）：
VGA管脚定义及VGA线焊接方式引脚号对应信号对应焊接1红基色red红线的芯线2绿基色green绿线的芯线3蓝基色blue蓝线的芯线4地址码ID Bit 5自测试6红地红线的屏蔽线7绿地绿线的屏蔽线8蓝地蓝线的屏蔽线9保留10数字地黑线11地址码棕线12地址码13行同步黄线14场同步白线15地址码外层屏蔽D15端壳压接
如何焊接VGA头
如何焊接VGA头公头背面焊接点的顺序一、15针VGA各针脚的定义：按照VGA接头（15HD）的标准，共各引脚的定义如下：（PIN表示“脚”的意思）1PIN ——Red——模拟信号的“红”2PIN ——Green——模拟信号的“绿”3PIN ——Blue——模拟信号的“蓝”4PIN ——ID Bit 、5PIN ——N/C 、6PIN ——R.GND——模拟信号的“红”的接地端7PIN ——G.GND——模拟信号的“绿”的接地端8PIN ——B.GND ——模拟信号的“蓝”的接地端9PIN ——No.Pin 、（备用）10PIN——GND ——数子信号的的接地端11PIN——ID Bit——屏幕与主机之间的控制或地址码12PIN——ID Bit ——屏幕与主机之间的控制或地址码（用于一个主机多个显示屏）13PIN——H Sync——数字的水平行场信号14PIN——V Sync ——数字的垂直行场信号15PIN——N/C——接地端二、标准15针 VGA头焊接方法:标准15针 VGA 头的各针脚如下图显示（3+4 线型，3表示3根同轴红、绿、蓝，4表示4根黑、棕、黄、白线） VGA的脚通常按照倒梯形来看，从上到下，从左到右分别是1－5脚，6－10脚，11——15脚；（注意 D15 接头一定选用金属外壳）如下图所示：15针脚我们通常只需要焊接11个引脚即可，如下：（4、5、9、12脚不焊）红线——“1”脚——模拟信号的“红”；绿线——“2”脚——模拟信号的“绿”；蓝线——“3”脚——模拟信号的“蓝”；红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；黑线——“10”脚——数子信号的的接地端；棕线——“11”脚——屏幕与主机之间的控制或地址码；黄线——“13”脚——数字的水平“行”同步信号；白线——“14”脚——数子信号的垂直“场”同步信号；VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地。
VGA线焊接法
有一种非常适用的焊接方法：就是在 D15 两端的 5~10 脚焊接在一起做公共地,红、绿、蓝的屏蔽线绞在一起接到公共地上; 1 、 2 、 3 脚接红、绿、蓝的芯线; 13 接黄线;14 接白线; 外层屏蔽压接到 D15 端壳。
普通VGA线焊接方法4+3红线的芯线脚 1模拟信号的“红”；红线的屏蔽线脚 6——模拟信号的“红”的接地屏蔽线；绿线的芯线脚 2模拟信号的“绿”；绿线的屏蔽线脚 7——模拟信号的“绿”的接地屏蔽线；蓝线的芯线脚 3模拟信号的“蓝”；蓝线的屏蔽线脚 8——模拟信号的“蓝”的接地屏蔽线；黑线脚 10数子信号的的接地端；棕线脚 11屏幕与主机之间的控制或地址码；黄线脚 13数字的水平“行”同步信号；白线脚 14数子信号的垂直“场”同步信号；外层屏蔽 D15 端壳压接 VGA插座外壳压接接地。
三星的纯屏4+5线序：1-红芯 2绿芯 3蓝芯 4空 5白 6红屏蔽 7绿屏蔽 8蓝屏蔽 9黑10紫11白屏蔽12褐13白芯14黄15空4+6线序也是自己摸索的弄的不过支持本机连接数字液晶电视而且还没有发现不支持的故障：1红芯 2灰芯 3蓝芯 4空 5空 6红屏 7灰屏 8蓝屏 9空 10黑 11黄 12白 13橙 14褐 15绿在实际操作中，还有一种非常简单适用的焊接方法：就是在D15 两端的5~10 脚焊接在一起做公共地，红、绿、蓝的屏蔽线绞在一起接到公共地上；1 、2 、 3 脚接红、绿、蓝的芯线；13 接黄线；14 接白线；外层屏蔽压接到D15插头端壳，褐线和黑线不用接，但是要剪齐，以防和其他线串接。
RGB接口专业的显示设备除了有D15 接口外，还有rgbhv 的BNC 接口，如图：RGB线的连接示意RGB的焊接方法用75 欧的BNC 头一一对应焊接即可，非常简单。
-------------------------------------------------------------------------------- 特殊连接线－－D15转RGBHV连接RBGHV D15 红线的芯线脚 1 红线的屏蔽线脚 6 绿线的芯线脚 2 绿线的屏蔽线脚7 蓝线的芯线脚 3 蓝线的屏蔽线脚8 黑线的芯线脚13 黑线的屏蔽线脚10 黄线的芯线脚14 黄线的屏蔽线脚11 或D15 端壳与10 、6 、7 、8 连接起来形成共地。
VGA线接法
由于计划要把电脑接到液晶电视上去,线又不够长. 打听了一下, 买一根好点的成品线(规格3+6)太贵了. 于是自己买线材和接头自己焊接,并决定采用3+6焊接法. 在网上搜索了一下,大部分介绍都是3+4焊接法. 寻找3+6的接线方法着实花了我一些时间,于是将相关资料记录在案,算是资料备查了.VGA接口15根针，其对应接口定义如下，其下为VGA接头图。
VGA线的3+6接法:1PIN —红信号粗红内线2PIN —绿信号粗绿内线3PIN —蓝信号粗蓝内线4PIN —地址码细黑线(我买的线,细线中没有黑色,用黑白代替了)5PIN — N/C 外层屏蔽线6PIN —红屏蔽线接地粗红屏蔽线7PIN —绿屏蔽线接地粗绿屏蔽线8PIN —蓝屏蔽线接地粗蓝屏蔽线9PIN —备用空10PIN —接地外层屏蔽线11PIN —控制或地址码细棕线12PIN —地址码细橙线13PIN —行信号细黄线14PIN —垂直信号细白线15PIN —细绿线(我买的线没有细绿色,用细红色代替了)注意: 5和10同时连接外层屏蔽线VGA线的3+4接法一(D15焊法):1PIN —红信号粗红内线2PIN —绿信号粗绿内线3PIN —蓝信号粗蓝内线4PIN —地址码空5PIN — N/C 空6PIN —红屏蔽线接地粗红屏蔽线7PIN —绿屏蔽线接地粗绿屏蔽线8PIN —蓝屏蔽线接地粗蓝屏蔽线9PIN —备用空10PIN —接地细黑线11PIN —控制或地址码细棕线12PIN —地址码空13PIN —行信号细黄线14PIN —垂直信号细白线15PIN —外层屏蔽线,接壳压接VGA线的3+4接法二(实用焊法):1PIN —红信号粗红内线2PIN —绿信号粗绿内线3PIN —蓝信号粗蓝内线4PIN —地址码空5PIN — N/C 公共地6PIN —红屏蔽线接地空7PIN —绿屏蔽线接地空8PIN —蓝屏蔽线接地空9PIN —备用空10PIN —接地公共地11PIN —控制或地址码空12PIN —地址码空13PIN —行信号细黄线14PIN —垂直信号细白线15PIN —外层屏蔽线,接壳压接VGA视频线焊接法(3+4)VGA接头上的1\2\3针脚焊接对应的视频线上“粗”芯线，颜色顺序线自己定义，焊接中间的“芯”线到针脚上，注意：线两端的1\2\3针脚必须一样。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
VGA头焊接
公头背面焊接点的顺序
一、15针VGA各针脚的定义：
按照VGA接头15HD的标准,共各引脚的定义如下：PIN表示“脚”的意思
1PIN ——Red——模拟信号的“红”
2PIN ——Green——模拟信号的“绿”
3PIN ——Blue——模拟信号的“蓝”
4PIN ——ID Bit 、
5PIN ——N/C 、
6PIN ————模拟信号的“红”的接地端
7PIN ————模拟信号的“绿”的接地端
8PIN ————模拟信号的“蓝”的接地端
9PIN ——、备用
10PIN——GND ——数子信号的的接地端
11PIN——ID Bit——屏幕与主机之间的控制或地址码
12PIN——ID Bit ——屏幕与主机之间的控制或地址码用于一个主机多个显示屏13PIN——H Sync——数字的水平行场信号
14PIN——V Sync ——数字的垂直行场信号
15PIN——N/C——接地端
二、标准15针 VGA头焊接方法:
标准15针 VGA 头的各针脚如下图显示3+4 线型,3表示3根同轴红、绿、蓝,4表示4根黑、棕、黄、白线 VGA的脚通常按照倒梯形来看,从上到下,从左到右分别是1－5脚,6－10脚,11——15脚；注意 D15 接头一定选用金属外壳如下图所示：
15针脚我们通常只需要焊接11个引脚即可,如下：4、5、9、12脚不焊
红线——“1”脚——模拟信号的“红”；
绿线——“2”脚——模拟信号的“绿”；
蓝线——“3”脚——模拟信号的“蓝”；
红线外屏蔽线——“6”脚——模拟信号的“红”的接地屏蔽线；
绿线外屏蔽线——“7”脚——模拟信号的“绿”的接地屏蔽线；
蓝线外屏蔽线——“8”脚——模拟信号的“蓝”的接地屏蔽线；
黑线——“10”脚——数子信号的的接地端；
棕线——“11”脚——屏幕与主机之间的控制或地址码；
黄线——“13”脚——数字的水平“行”同步信号；
白线——“14”脚——数子信号的垂直“场”同步信号；
VGA 线外屏蔽线——“15”脚——VGA插座外壳压接接地 ;
在实际工程中,经常会在地线的连接中出现错误,如果将某些脚如4,5,9,15等接到地线上,在大屏显示不出什么问题；但如10脚未接地的话,就会出现地线不通而出问题;有些设备将不用的引脚全部接地了,虽然不标准,但挺实用,只是如果要用到相应的控制位时会出问题;
三、VGA针脚只焊7线的焊接方法：如用网线中的8芯焊接
第一、 1 、 2 、 3 脚分别用网线中的三根线1－橙,2－绿,3－蓝记着两边颜色对应；
第二、 5~10 脚焊接在一起做公共地；用8根网线中的某一根颜色的线在此我们记作用“橙白”色线,记着两头都用这根颜色的线,6、7、8脚针焊在一起接到公共地上；
第三、 11脚接网线中的某个线在此定义为接棕色线,11－棕
第四、 13脚接网线中的某根颜色的线在此定义用绿白线,13－绿白；
第五、 14脚接网线中的某根颜色的线在此定义用绿白线,14－蓝白；
第六、15脚 VGA插座外壳压接接地,在此定义用绿白线,15－棕白
15号针脚其实应该跟5－10脚焊一起都当作地线,这样实际上就是焊7针脚了;
如果用专用VGA线缆涂简便只焊7针脚的话焊接方法就是：就是在 D15 两端的 5~10 脚焊接在一起做公共地；红、绿、蓝的屏蔽线绞在一起接到公共地上； 1 、 2 、 3 脚接红、绿、蓝的芯线； 13 接黄线； 14 接白线；外层屏蔽压接到 D15插头端壳,褐线和黑线不用接,但是要剪齐,以防和其他线串接;
四、VGA线缆布放和施工中注意的问题:
1、线缆选用：一般工程和家庭中最好购买专门的VGA线缆,价格层次不齐,中等可用的大概价：格8－10元/米,低于8元/米的可能不怎么样,高于13元/米的应该算是质量很好的;
如果实在没条件购买的话就用别的凑乎了,比如用网线,用网线距离最好不要超过10-15米,5米左右还可以,再长图像效果不行;
VGA线缆的7根线：专用VGA线缆中有7根线,外带屏蔽层当作1根线,7根线中有红、蓝、绿各一根,注意这三根中每根都是带有屏蔽层的细同轴线,所以这3根线实际上就是6根针脚了,黑、棕、黄、白线各一根;所以买到线后不要惊讶怎么里边只有7根线而不是11根或者15根呢,如果看了这个还不知道那就是勺了啊;
2、布线距离：单段VGA线缆标准要求的距离是不要超过15米,但我们平时应用没那么严格,因为我们对图像要求没那么高,在正常情况下用到40米图像也还都可以;超过40米或者图像不怎么行的时候就要加VGA放大器了;用网线或者其他不带屏蔽的线缆最好不要超过15米;通常我们想一台电脑上的图像放到多台显示器或者电脑上,那你就去电脑城买个VGA分配器,价格大概在60元左右;
3、干扰问题：图像不清楚或者有干扰大概是信号不好或者有干扰,布线不要跟音箱喇叭线布一起,那个线的干扰很大的;焊头子是要焊好,不要搞的毛毛草草的;如果头子靠近电源插座或者电源插板,最好拿个什么铁盒子把接头处屏蔽一下子或许起点作用;。
