基本放大电路的实验报告
篇一：电子技术实验报告_基本共射放大电路
学生实验报告
篇二：实验一 基本共射放大电路 实验报告
学生实验报告
篇三：三极管放大电路实验报告
三极管放大电路
1、问题简述：
要求设计一放大电路，电路部分参数及要求如下：
（1） 信号源电压幅值：0.5V；
（2） 信号源内阻：50kohm；
（3） 电路总增益：2倍；
（4） 总功耗：小于30mW；
（5） 增益不平坦度：20 ~ 200kHz范围内小于0.1dB。
2、问题分析：
通过分析得出放大电路可以采用三极管放大电路。
2.1 对三种放大电路的分析
（1）共射级电路要求高负载，同时具有大增益特性；
（2）共集电极电路具有负载能力较强的特性，但增益
特性不好，小于1；
（3）共基极电路增益特性比较好，但与共射级电路一
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
样带负载能力不强。
综上所述，对于次放大电路来说单采用一个三极管是行
不通的，因为它要求此放大电路具有比较好的增益特性以及
有较强的带负载能力。
2.2 放大电路的设计思路
在此放大电路中采用两级放大的思路。
先采用共射级电路对信号进行放大，使之达到放大两倍
的要求；再采用共集电极电路提高电路的负载能力。
3、实验目的
（1）进一步理解三极管的放大特性；
（2）掌握三极管放大电路的设计；
（3）掌握三种三极管放大电路的特性；
（4）掌握三极管放大电路波形的调试；
（5）提高遇到问题时解决问题的能力。
4、问题解决
测量调试过程中的电路：
增益调试：
首先测量各点（电源、基极、输出端）的波形：
结果如下：
绿色的线代表电压变化，红色代表电源。调节电阻R2、
R3、R5使得电压的最大值大于电源电压的2/3。
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
VA=R2//R3//（1+β）R5 / [R2//R3//（1+β）R5+R1]，
其中由于R1较大因此R2、R3也相对较大。
第一级放大输出处的波形调试（采用共射级放大电路）：
结果为：
红色的电压最大值与绿色电压最大值之比即为放大倍
数。
则需要适当增大R2，减小R3的阻值。
总输出的调(转自： 小 草 范文网:基本放大电路的
实验报告)试：
如果放大倍数不合适，则调节R4与R5的阻值。即当放
大倍数不足时，应增大R4，减小R5。
如果失真则需要调节R6，或者适当增大电源的电压值，
必要时可以返回C极，调节C极的输出。
功率的调试：
由于大功率电路耗电现象非常严重，因此我们在设计电
路时，应在满足要求的情况下尽可能的减小电路的总功耗。
减小总功耗的方法有：
（1） 尽可能减小输入直流电压；
（2） 尽可能减小R2、R3的阻值；
（3） 尽可能增大R6的阻值。
电路输入输出增益、相位的调试：
文档来源为:从网络收集整理.word版本可编辑.欢迎下载支持.
由于在放大电路分别采用了共射极和共集电极电路，因
此输出信号和输入信号相位相差180度。体现在波形上是，
当输入交流信号电压达到最大值是，输出信号到达最小值。
由于工作频率为1kHz，当采用专门的增益、相位仪器测
量时需要保证工作频率附近出的增益、相位特性比较平稳，
尤其相位应为±180度附近。一般情况下，为了达到这一目
的，通常采用的方法为适当增大C6（下图为C1）的电容。
最终调试电路：
电路图：
测量结果如下：
(1)功耗图：
根据此图可以分析出该电路功耗还是有点大。
（2）输入输出波形图：
由此图可以分析出：输入输出的波形图相同，B通道的
电压值是A通道的电压值的二倍，因此电压增益为二倍，即
电路达到了放大二倍的效果。
（3）相位图：

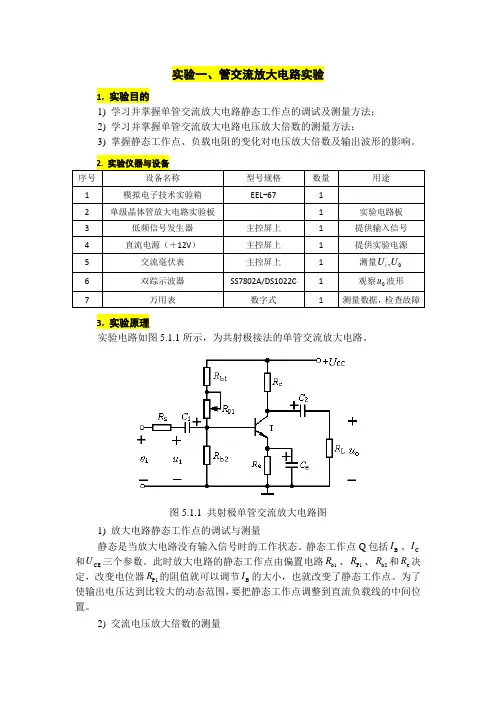

武科大 单管交流放大电路实验__实验报告
实验一、管交流放大电路实验1. 实验目的1) 学习并掌握单管交流放大电路静态工作点的调试及测量方法； 2) 学习并掌握单管交流放大电路电压放大倍数的测量方法；3) 掌握静态工作点、负载电阻的变化对电压放大倍数及输出波形的影响。
3. 实验原理实验电路如图5.1.1所示，为共射极接法的单管交流放大电路。
图5.1.1 共射极单管交流放大电路图1) 放大电路静态工作点的调试与测量静态是当放大电路没有输入信号时的工作状态。
静态工作点Q 包括B I 、CI 和CE U 三个参数。
此时放大电路的静态工作点由偏置电路b1R 、P1R 、b2R 和e R 决定，改变电位器P1R 的阻值就可以调节B I 的大小，也就改变了静态工作点。
为了使输出电压达到比较大的动态范围，要把静态工作点调整到直流负载线的中间位置。
2) 交流电压放大倍数的测量放大电路的交流电压放大倍数即输出电压与输入电压有效值之比，电压放大倍数要在静态工作点合适、输出波形不失真条件下测得。
3) 电路参数对放大器性能的影响(1) 静态工作点对输出电压波形的影响 静态工作点设置太低，输出波形产生截止失真；静态工作点设置太高，输出波形产生饱和失真。
(2) 输入信号对输出电压波形的影响 静态工作点设置合适，但输入信号如果过大，输出波形也要产生截止、饱和失真（大信号失真）。
(3) 负载电阻L R 对放大倍数的影响 当放大器空栽（负载电阻开路）时，电压放大倍数为C u beRA r β=-当放大器接入负载电阻时，电压放大倍数为L u beR A r β'=-（其中L C L //R R R '=）所以，L R 对放大倍数是有影响的，显然，L R 电阻值越小，电压放大倍数就越低。
(4) 发射极电容e C 对电压放大倍数的影响 e C 接入时，电压放大倍数的计算如(3)所述，把e C 去掉，电压放大倍数为Lu be e(1)R A r R ββ'=-++（其中L C L //R R R '=）所以把e C 去掉后电压放大倍数要减小。

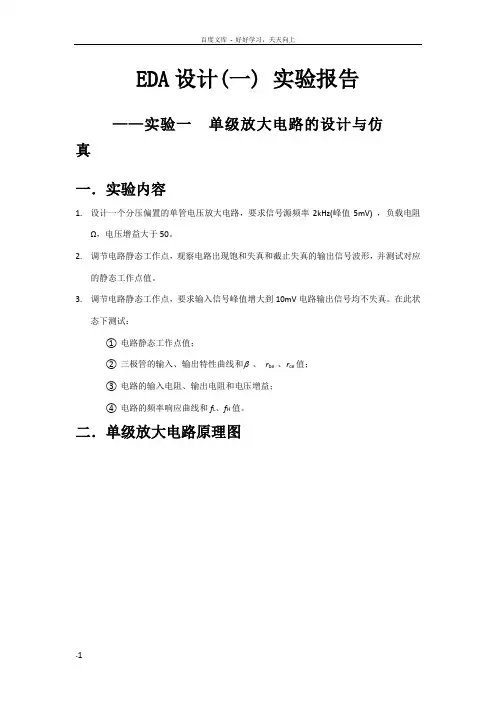

实验一实验报告单级放大电路的设计与仿真
EDA设计(一) 实验报告——实验一单级放大电路的设计与仿真一．实验内容1.设计一个分压偏置的单管电压放大电路，要求信号源频率2kHz(峰值5mV) ，负载电阻Ω，电压增益大于50。
2.调节电路静态工作点，观察电路出现饱和失真和截止失真的输出信号波形，并测试对应的静态工作点值。
3.调节电路静态工作点，要求输入信号峰值增大到10mV电路输出信号均不失真。
在此状态下测试：①电路静态工作点值；②三极管的输入、输出特性曲线和 、r be 、r ce值；③电路的输入电阻、输出电阻和电压增益；④电路的频率响应曲线和f L、f H值。
二．单级放大电路原理图单级放大电路原理图三．饱和失真、截止失真和不失真1、不失真不失真波形图不失真直流工作点静态工作点：i BQ=, i CQ=, v CEQ=2、饱和失真饱和失真电路图饱和失真波形图饱和失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=3、截止失真截止失真电路图截止失真波形图截止失真直流工作点静态工作点：i BQ=,i CQ=,v CEQ=四．三极管输入、输出特性曲线和 、r be 、r ce值1、β值静态工作点：i BQ=,i CQ=,v CEQ=V BEQ=β=i C/i B=2、输入特性曲线及r be值:由图：dx=，dy=r be=dx/dy=输入特性曲线3、输出特性曲线及r ce值:由图dx=, 1/dy=r ce=dx/dy=输出特性曲线五．输入电阻、输出电阻和电压增益1、输入电阻测输入电阻电路图由图：v= ，i=μAR i=v/i=μA=Ω2、输出电阻测输出电阻电路图1测输出电阻电路图2 由图：v o’= v o=R o=(v o’/v o-1)R L==Ω3、电压增益测电压增益电路图由图可得A V=六．幅频和相频特性曲线、f L、f H值由图可得f L= f H=Δf= f H - f L=七．实验结果分析1、R iR i理论=[r be+(1+β)R E]//R b1//R b2 =[2976+(1+220)x10]//127k//110k=ΩE1=、R oR o理论=R c=3 kΩE2=/3=1%3、AvI E理论=V B/R E=[ V cc R5/(R2+R5)]/( R6+R1)=[10x110/(127+110)]/2010=r be理论=200+26(1+β)/ I E =2976ΩAv理论=β(R C//R L)/[ r be+(1+β)R E]=220(3kΩ//Ω)/[2976+(220+1)x10]= E3=、V1=10mV时，会出现失真，但加一个小电阻即可减少偏差。
OTL功率放大电路实验报告
OTL功率放大电路实验报告课程名称：电子技术应用设计（1）主讲教师：第5 组姓名：学号：专业：一实验目的：焊接一个可以供音箱使用的音频功率放大电路，同事了解音频功率放大电路的基本结构和工作原理，进一步加深对模电中所学知识的掌握，并通过对单元电路的分析，了解电路系统设计的组合方法。
二实验电路原理分析实验电路元器件清单该电路采用互补对称结构减小了交越失真，并且采用差分输入方式抑制了共模信号的输入，提高了输入信号的质量。
电路分为差分输入级、中间放大级、互补输出级。
电路中C1部分采用了电容耦合,这样前级的输入信号就可以几乎没有衰减地传递到后级的输入端了.差分输入级由Q1、Q8、R3、R13及R4组成,R3和R13分别是Q8和Q1的偏置电阻,R4的作用是抑制零漂, R2为基极提供了有效地偏置, Q3的作用是激励放大,对前级输出的信号进行再次的放大,提高增益.两个二极管为Q9和Q4提供了较稳定的电压,适量管在静态时微导通,有效地消除了交越失真; R11是Q4的偏执电阻,给Q4提供一个导通的条件,R7和R9的作用是减小了对Q6和Q7的穿透电流增加了Q6和Q7的击穿电压, 同时Q4、Q6、Q7和Q9组成了准互补放大形式, R10和C4是为模匹配而加的,做为输出级驱动的扬声器,它本身是由线圈组成的,具有感性成分,而电容又具有容性成分,这样就可以达到最大输出的模匹配,是放大达到了最大.做为R2和C5它们构成了交流电压负反馈.能有效的减小非线性失真.电容C3和C5为防止自激而加的补偿电容。
三焊接首先尽可能缩短高频元器件之间的连线，设法减少它们的分布参数和相互间的电磁干扰。
易受干扰的元器件不能相互挨得太近，输入和输出元件应尽量远离。
某些元器件或导线之间可能有较高的电位差，应加大它们之间的距离，以免放电引出意外短路。
带高电压的元器件应尽量布置在调试时手不易触及的地方。
输入输出端用的导线应尽量避免相邻平行。
最好加线间地线，以免发生反馈藕合。
晶体管放大电路实验报告
实验2 晶体管放大电路专业学号姓名实验日期一、实验目的1.掌握如何调整放大电路的直流工作的。
2.清楚放大电路主要性能指标的测量方法。
二、实验仪器1.双踪示波器 1台2.函数发生器 1台3.交流毫伏表 1台4.直流稳压电源 1台三、实验原理和内容1.放大电路的调整按照图1安装电路，输入频率为1kHz、峰值为5m V（由示波器测量）的正弦信号vi,观察并画出输出波形；测量静态集电极电流I CQ和集-射电压V CEQ。
用你的测量数据解释你看到现象。
问题1：如何调整元件参数才能使输出不失真？如果要保证ICQ 约为2.5mA，具体的元件参数值是多少？图1 图2 实际使用电路在电路中换入你调整好数值的元件，保持原信号输入，记下此时的I CQ和V CEQ到表1，观察示波器显示的输出波形，验证你的调整方案，记下v0的峰值（基本不失真）。
注：由于实验中器件限制我们使用图2电路2.放大电路性能指标的测量1)保持调整后的电路元件值不变，保持静态电流I CQ为原来的值，输入信号V im=5mV,测量输入输出电阻，计算电路增益A V，Ri,Ro,并与理论值比较。
其原理如下：输出电阻Ro：测量放大器输出电阻的原理电路如图 2所示，其戴维南等效电压源u o’即为空载时的输出电压，等效内阻Ro即为放大器的输出电阻。
显然图3 图4输入电阻 R i：测量放大器输入电阻的原理电路如图3所示，由图可见2)保持Vim=5mV不变，改变信号频率，将信号频率从1kHz向高处调节，找出上限频率f H;同样向地处调节，找出下限频率f L。
作出幅频特性曲线，定出3dB带宽f BW。
四、仿真放大电路的调整2仿真电路如图4，输入频率为1kHz、峰值为5mV的正弦信号并测量I CQ和V CEQ图5 图6结论：1.示波器输出的波形如图5由图可知，电路产生饱和失真，故此时应该增大I b故应该增大R b。
2.在电路中由两个万能表测量得到：I CQ=7.214mA V CEQ=762.5mV。

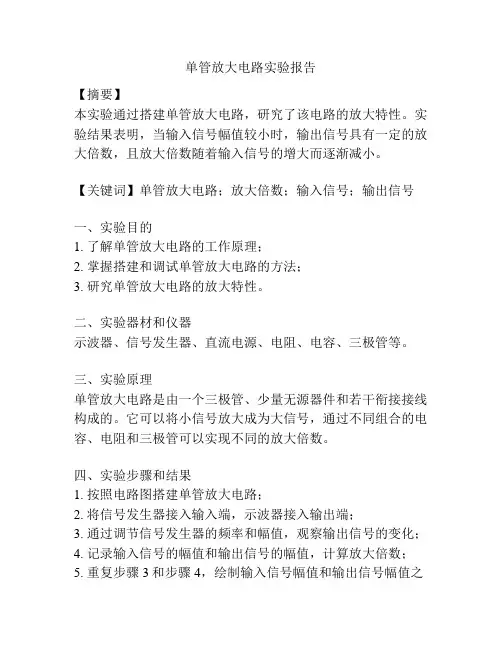

单管放大电路实验报告
单管放大电路实验报告【摘要】本实验通过搭建单管放大电路，研究了该电路的放大特性。
实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。
【关键词】单管放大电路；放大倍数；输入信号；输出信号一、实验目的1. 了解单管放大电路的工作原理；2. 掌握搭建和调试单管放大电路的方法；3. 研究单管放大电路的放大特性。
二、实验器材和仪器示波器、信号发生器、直流电源、电阻、电容、三极管等。
三、实验原理单管放大电路是由一个三极管、少量无源器件和若干衔接接线构成的。
它可以将小信号放大成为大信号，通过不同组合的电容、电阻和三极管可以实现不同的放大倍数。
四、实验步骤和结果1. 按照电路图搭建单管放大电路；2. 将信号发生器接入输入端，示波器接入输出端；3. 通过调节信号发生器的频率和幅值，观察输出信号的变化；4. 记录输入信号的幅值和输出信号的幅值，计算放大倍数；5. 重复步骤3和步骤4，绘制输入信号幅值和输出信号幅值之间的关系曲线。
五、实验结果与分析实验结果表明，当输入信号幅值较小时，输出信号具有一定的放大倍数，且放大倍数随着输入信号的增大而逐渐减小。
这是由于三极管的非线性特性造成的，当输入信号幅值较小时，三极管工作在其饱和状态，此时输出信号的放大倍数较高；当输入信号幅值较大时，三极管工作在其线性状态，此时输出信号的放大倍数较低。
六、实验总结通过本次实验，我们深入了解了单管放大电路的工作原理，并掌握了搭建和调试该电路的方法。
我们还研究了单管放大电路的放大特性，发现输出信号的放大倍数与输入信号的大小有关，这为我们进一步设计和优化放大电路提供了参考。

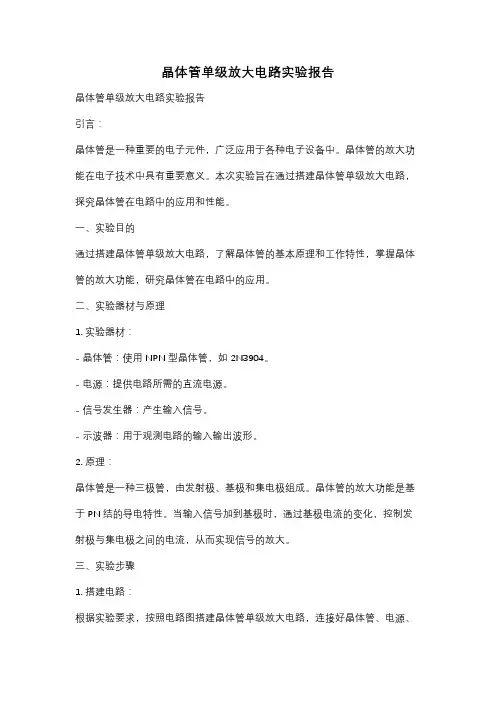

晶体管单级放大电路实验报告
晶体管单级放大电路实验报告晶体管单级放大电路实验报告引言：晶体管是一种重要的电子元件，广泛应用于各种电子设备中。
晶体管的放大功能在电子技术中具有重要意义。
本次实验旨在通过搭建晶体管单级放大电路，探究晶体管在电路中的应用和性能。
一、实验目的通过搭建晶体管单级放大电路，了解晶体管的基本原理和工作特性，掌握晶体管的放大功能，研究晶体管在电路中的应用。
二、实验器材与原理1. 实验器材：- 晶体管：使用NPN型晶体管，如2N3904。
- 电源：提供电路所需的直流电源。
- 信号发生器：产生输入信号。
- 示波器：用于观测电路的输入输出波形。
2. 原理：晶体管是一种三极管，由发射极、基极和集电极组成。
晶体管的放大功能是基于PN结的导电特性。
当输入信号加到基极时，通过基极电流的变化，控制发射极与集电极之间的电流，从而实现信号的放大。
三、实验步骤1. 搭建电路：根据实验要求，按照电路图搭建晶体管单级放大电路，连接好晶体管、电源、信号发生器和示波器。
2. 调试电路：将信号发生器连接到输入端，示波器连接到输出端，调整信号发生器的频率和幅度，观察输出波形。
3. 测量电路参数：使用万用表测量电路中的电压和电流，记录下各个参数的数值。
四、实验结果与分析通过实验观察和测量，得到了晶体管单级放大电路的输入输出波形和电路参数。
根据实验数据，可以得出以下结论：1. 输入输出波形：通过示波器观察到输入信号和输出信号的波形。
输入信号经过晶体管的放大作用后，输出信号的幅度增大，但波形形状基本保持一致。
2. 电路参数：测量了电路中的电压和电流参数。
根据测量数据，可以计算出晶体管的放大倍数、输入输出阻抗等参数。
这些参数反映了晶体管在电路中的性能。
五、实验总结通过本次实验，我对晶体管的工作原理和放大功能有了更深入的了解。
通过搭建晶体管单级放大电路，我掌握了晶体管在电路中的应用方法，并通过实验数据分析了晶体管的性能。
这对于今后的电子技术学习和应用具有重要意义。
单管放大电路实验报告
单管放大电路实验报告实验目的：本实验旨在通过搭建单管放大电路，了解单管放大电路的基本原理，掌握单管放大电路的工作特性，以及对单管放大电路的频率响应进行实验研究。
实验仪器与设备：1. 电源，直流稳压电源。
2. 示波器，双踪示波器。
3. 信号源，正弦波信号源。
4. 电阻，多个不同阻值的电阻。
5. 电容，多个不同容值的电容。
6. 二极管。
7. 三极管。
8. 万用表。
实验原理：单管放大电路是由一个三极管（或者场效应管）和少数几个被动器件（电阻、电容）组成的放大电路。
在单管放大电路中，三极管的基极电流小的特点决定了单管放大电路的输入电阻较高，而集电极电流大的特点决定了单管放大电路的输出电阻较低。
单管放大电路能够将输入信号放大到较大的幅度，同时保持信号波形的不失真。
实验步骤：1. 搭建单管放大电路电路图，连接好各个元器件。
2. 调节电源电压，使其符合三极管的工作电压范围。
3. 使用示波器观察输入信号和输出信号，并记录波形。
4. 改变输入信号的频率，观察输出信号的变化，并记录波形。
5. 测量输入信号和输出信号的幅度，并计算放大倍数。
6. 测量单管放大电路的输入电阻和输出电阻。
实验结果与分析：通过实验观察，我们发现单管放大电路能够将输入信号放大到较大的幅度，且输出信号的波形基本与输入信号一致。
随着输入信号频率的增加，输出信号的幅度有所下降，说明单管放大电路的频率响应存在一定的限制。
通过测量，我们得到了单管放大电路的输入电阻和输出电阻的数值，验证了单管放大电路的输入电阻较高，输出电阻较低的特性。
实验总结：本次实验通过搭建单管放大电路，深入了解了单管放大电路的工作原理和特性，掌握了单管放大电路的频率响应规律，提高了实验操作能力和数据处理能力。
同时，也加深了对电子电路原理的理解，为今后的学习和科研打下了坚实的基础。
通过本次实验，我们对单管放大电路有了更深入的了解，同时也意识到了单管放大电路的局限性，为今后的电子电路设计和应用提供了一定的参考和借鉴。
共射极单管放大电路实验报告
共射极单管放大电路实验报告一、实验目的。
本实验旨在通过搭建共射极单管放大电路，掌握共射极放大电路的基本原理，了解其放大特性，并通过实验验证其放大性能。
二、实验原理。
共射极单管放大电路是一种常用的放大电路，其基本原理是利用晶体管的放大特性，实现信号的放大。
在共射极放大电路中，输入信号加在基极上，输出信号则从集电极上取出。
当输入信号加在基极上时，晶体管的输出电流会随之变化，从而实现对输入信号的放大。
三、实验仪器与器材。
1. 三极管（晶体管）×1。
2. 电阻（1kΩ，10kΩ）×2。
3. 电容（0.1μF，10μF）×2。
4. 信号发生器。
5. 示波器。
6. 直流稳压电源。
7. 万用表。
8. 面包板。
9. 连接线。
四、实验步骤。
1. 将三极管、电阻和电容等元器件按照电路图连接在面包板上；2. 将信号发生器的正负极分别连接到输入端，将示波器的探头分别连接到输入端和输出端；3. 调节直流稳压电源，给电路提供适当的电压；4. 调节信号发生器的频率和幅度，观察示波器上的波形变化；5. 记录输入信号和输出信号的波形，并测量其幅度。
五、实验结果与分析。
通过实验观察和记录，我们得到了输入信号和输出信号的波形图，并测量了其幅度。
根据实验数据，我们可以得出共射极单管放大电路的放大倍数、频率响应等性能指标。
六、实验结论。
通过本次实验，我们成功搭建了共射极单管放大电路，并对其放大特性进行了验证。
实验结果表明，共射极单管放大电路具有良好的放大效果和频率响应特性，能够对输入信号进行有效放大，并且在一定频率范围内保持稳定的放大倍数。
七、实验总结。
本次实验使我们深入了解了共射极单管放大电路的工作原理和特性，掌握了搭建和调试放大电路的方法，提高了对电子电路的实际操作能力和理论知识的应用水平。
通过本次实验，我们不仅学到了共射极单管放大电路的基本原理和实验操作技巧，还对电子电路的实际应用有了更深入的了解。
希望通过今后的实验学习，能够进一步提高自己的实验能力和动手能力，为今后的学习和科研打下坚实的基础。
三极管放大实验报告
（一）、实验目的1.对晶体三极管进行实物识别，了解它们的命名方法和主要技术指标；2.学习放大电路动态参数（电压放大倍数等）的测量方法；3.调节电路相关参数，用示波器观测输出波形，对饱和失真失真的情况进行研究；4.通过实验进一步熟悉三极管的使用方法及放大电路的研究方法。
（二）、实验原理一、三极管1. 三极管基本知识三极管，是一种电流控制电流的半导体器件·其作用是把微弱信号放大成辐值较大的电信号，也用作无触点开关。
三极管的分类方式很多，按照材料可分为硅管和锗管；按照结构可分为NPN和PNP；按照功能可分为开关管、功率管、达林顿管、光敏管等；按照功率可分为小功率管、中功率管和大功率管；按照工作频率可分为低频管、高频管和超频管；按照安装方式可分为插件三极管和贴片三极管。
三极管是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。
三极管是在一块半导体基片上制作两个相距很近的PN结，两个PN结把整块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，根据排列方式的不同可将三极管分为PNP和NPN两种。
从三个区引出相应的电极，分别为基极b发射极e和集电极c。
发射区和基区之间的PN 结叫发射结，集电区和基区之间的PN结叫集电极。
基区很薄，而发射区较厚，杂质浓度大。
两种不同类型三极管的表示方式如图1所示，PNP型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。
发射极箭头指向也是PN结在正向电压下的导通方向。
图1 不同类型三极管表示方式2．三极管放大原理（1）发射区向基区发射电子电源Ub经过电阻Rb加在发射结上，发射结正偏，发射区的多数载流子(自由电子）不断地越过发射结进入基区，形成发射极电流Ie。
同时基区多数载流子也向发射区扩散，但由于多数载流子浓度远低于发射区载流子浓度，可以不考虑这个电流，因此可以认为发射结主要是电子流。
单级共射放大电路实验报告.doc
单级共射放大电路实验报告.doc本实验通过搭建单级共射放大电路并进行测试和分析，加深了我们对基本电路的理解和实践技能的提升。
本文将从实验原理、实验步骤、实验结果及分析等方面进行阐述。
一、实验原理1、单级共射放大器的原理共射放大器即输人输出均在晶体管的基极和发射极之间，因此在放大系数上面具有一定的增益，其输入电阻比共集（电流随输入电阻的变化而变化）放大器高，输出电阻比共射（输出电阻不随输入电阻的变化而变化）放大器要低得多，因此同时具有输入输出阻抗都比较好的特点，也就是可以适用于各种电阻范围内的负载。
单级共射放大器是一种常见的基本放大电路，其基本结构如图1所示。
在正常工作状态下，晶体管的基极极间电位为0.6V时，为了使集电极端的电压维持在5V左右，必须给共射电路提供至少5.6V的电压。
为了让信号能够被放大，必须在基极端加上一个交流信号，造成基极到发射极的直流偏置电压波动，而这种交流电压就是引入的输入信号。
3、放大器的放大性能指标放大器的放大性能指标主要包括频率响应、幅度与相位特性、增益、输入输出电阻、噪声系数等多项指标，其中增益是一项非常关键的指标。
二、实验步骤1、实验所需器材和材料（1） C945B三极管1颗（2）1kΩ电阻4个（4）10μf电解电容1个（6）调码器一个（7）万用表（8）示波器（9）直流电源（10）信号发生器2、实验操作流程（1）根据电路图搭建实验电路。
（2）用万用表测出电路中各个元件的参数值。
（3）连接示波器和信号发生器，使信号发生器输出一个1kHz正弦波。
（4）打开直流电源，调节电源电压为5V.（5）显示器显示开始显示信号曲线，用示波器观察信号波形和增益。
（6）通过调节信号源和示波器来得到最佳的放大性能。
三、实验结果及分析搭建完实验电路并进行调试后，我们得到了以下数据：信号频率 | 10kHz | 100kHz | 1MHz |输入电压 | 200mV | 200mV | 200mV |输出电压 | 1.05V | 1.02V | 390mV |增益（Vout/Vin） | 5.25 | 5.1 | 1.95 |从表格数据中可以看出，在低频范围内，输出电压随着输入电压的增加而增加，实现了较好的信号放大效果。
