TR组件
毫米波TR组件-6
5
测试结果分析
从测试结果可以看出，系统发射通路输出功率>1W、杂散抑制 度>37dB、和差发射通路的隔离度>40dB；接收通路增益>25dB、收 发隔离度>40dB，噪声系数<6dB，达到指标要求。和差转换时间由 于缺乏相关设备没有测试，但组件装配在整机上后，和差转换速度 满足使用要求。
6
（二）发射和差通路隔离度的测试
本振 信号源
直流供电
TTL 控制电平
中频 信号源
毫米波 T/R组件
和/差 逻辑"0"
差/和 逻辑"1"
频谱仪 匹配负载
测试原理图
结论：在断电的情况下，驱动放大器、功率放大器失去放大的作用，成为了衰 减器，测试的结果显示两通道均达到大于40dB的隔离度要求。
1
接收支路的测试
3
测试结果：
结论：在fIF0±250MHz内噪声系数<5.9dB，增益>25dB，满足要求。
4
（二）收发隔离度的测试
本振 信号源
直流供电
TTL 控制电平
中频 信号源
毫米波 T/R组件
中频输出
和 逻辑"1"
频谱仪 匹配负载
测试原理图
结论：测得的中频功率均小于-15dBm，满足和差隔离>40dB的要求。
（一）噪声系数及增益测试
TTL 控制电平
直流供电
本原理图
2
测试系统包括： 1）本振信号源：Agilent E8257D（频率范围：250kHz～40GHz）。 2）噪声系数分析仪：Agilent N8975A NFA系列。 3）噪声头N4002A (10MHz-26.5GHz)；噪声头R347B (26.5-40GHz)。 4）直流供电及TTL电平：直接从直流稳压电源获得。

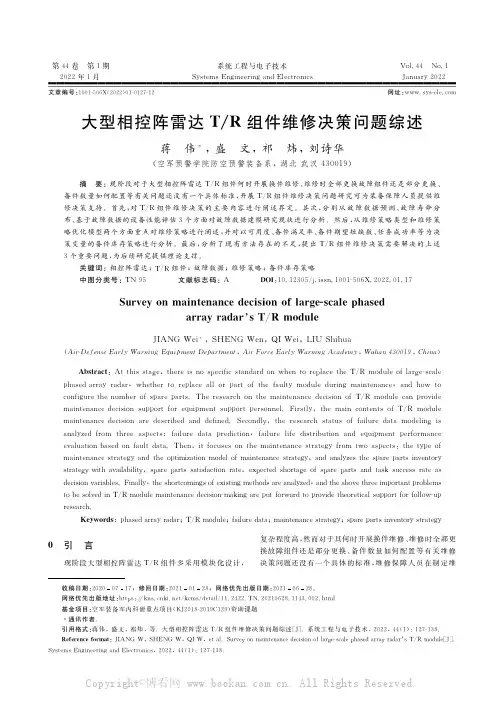

大型相控阵雷达TR组件维修决策问题综述
第４４卷 第１期系统工程与电子技术Ｖｏｌ．４４ Ｎｏ．１２０２２年１月ＳｙｓｔｅｍｓＥｎｇｉｎｅｅｒｉｎｇａｎｄＥｌｅｃｔｒｏｎｉｃｓＪａｎｕａｒｙ ２０２２文章编号：１００１ ５０６Ｘ（２０２２）０１ ０１２７ １２ 网址：ｗｗｗ．ｓｙｓ ｅｌｅ．ｃｏｍ收稿日期：２０２００７１７；修回日期：２０２１０１２８；网络优先出版日期：２０２１０６２８。
网络优先出版地址：ｈｔｔｐｓ：∥ｋｎｓ．ｃｎｋｉ．ｎｅｔ／ｋｃｍｓ／ｄｅｔａｉｌ／１１．２４２２．ＴＮ．２０２１０６２８．１１４３．００２．ｈｔｍｌ基金项目：空军装备军内科研重点项目（ＫＪ２０１８ ２０１９Ｃ１２９）资助课题 通讯作者．引用格式：蒋伟，盛文，祁炜，等．大型相控阵雷达Ｔ／Ｒ组件维修决策问题综述［Ｊ］．系统工程与电子技术，２０２２，４４（１）：１２７ １３８．犚犲犳犲狉犲狀犮犲犳狅狉犿犪狋：ＪＩＡＮＧＷ，ＳＨＥＮＧＷ，ＱＩＷ，ｅｔａｌ．Ｓｕｒｖｅｙｏｎｍａｉｎｔｅｎａｎｃｅｄｅｃｉｓｉｏｎｏｆｌａｒｇｅ ｓｃａｌｅｐｈａｓｅｄａｒｒａｙｒａｄａｒ’ｓＴ／Ｒｍｏｄｕｌｅ［Ｊ］．ＳｙｓｔｅｍｓＥｎｇｉｎｅｅｒｉｎｇａｎｄＥｌｅｃｔｒｏｎｉｃｓ，２０２２，４４（１）：１２７ １３８．大型相控阵雷达犜／犚组件维修决策问题综述蒋 伟 ，盛 文，祁 炜，刘诗华（空军预警学院防空预警装备系，湖北武汉４３００１９） 摘 要：现阶段对于大型相控阵雷达Ｔ／Ｒ组件何时开展换件维修、维修时全部更换故障组件还是部分更换、备件数量如何配置等有关问题还没有一个具体标准，开展Ｔ／Ｒ组件维修决策问题研究可为装备保障人员提供维修决策支持。
首先，对Ｔ／Ｒ组件维修决策的主要内容进行阐述界定。
其次，分别从故障数据预测、故障寿命分布、基于故障数据的设备性能评估３个方面对故障数据建模研究现状进行分析。
然后，从维修策略类型和维修策略优化模型两个方面重点对维修策略进行阐述，并对以可用度、备件满足率、备件期望短缺数、任务成功率等为决策变量的备件库存策略进行分析。
C波段大功率TR组件设计
C波段大功率T/R组件设计
T/R组件是固态有源相控阵雷达中实现信号接收和发射、波束电控扫描功能的核心组件,对有源相控阵雷达应用发展起到重要的推动作用。
利用GaN功率器件制作T/R组件的功率放大器,能够使T/R组件的达到更大的输出功率;同时由于效率的优势,也降低了T/R组件在高功率输出情况下的散热系统设计的难度。
本文研制了一种利用GaN功率器件实现的大功率T/R组件。
基于应用的特点,在T/R组件典型框图的基础上,将组件设计工作细分为发射(T)组件设计、接收(R)组件设计、公共支路设计、整体结构工艺设计,开展了设计理论分析、仿真、器件选型和综合集成设计等工作,完成了组件电路设计、结构工艺设计。
在发射支路的设计过程中,采用内匹配技术,利用ADS软件建模仿真,选择AB 类放大器模式,解决了GaN管芯功率/效率匹配的问题,完成了输出级功率模块的设计研究工作。
在结构工艺设计过程中,利用结构热仿真技术,对组件的机械和散热结构进行了一体化设计,利用水冷技术解决了组件的散热问题。
实验测试结果表明,C波段大功率T/R组件发射功率≥206W以上,效率≥36.9%以上;接收增益约为24.6~25.2dB,噪声系数<2.4dB;组件内包含了6位数字移相器,移相均方根误差<2°,满足设计要求。
TR组件电源调制电路的研制
TR组件电源调制电路的研制发布时间：2021-06-11T09:49:56.737Z 来源：《基层建设》2021年第6期作者：张勇潘华府[导读] 摘要：主要介绍了TR组件的研制和TR组件工作频率的波段。
中国电子科技集团第三十八研究所安徽合肥 230011摘要：主要介绍了TR组件的研制和TR组件工作频率的波段。
在T2组件调试过程中，我们可能用到MOS开关稳压芯片单机模块本机按键播放按键组件按键。
将控制电源一定要设置于电路的T2组件调试以内，这样使T2组件内部拥有自己的电源，使调试测试简单，并且减少了繁琐的过程。
T2组件具有脉冲负载的特性，其供电模式设计尤为重要。
随着技术的独特，性功能广泛应用于防御，海上防御各种雷达系统中，采用tur组建控制系统，可以大大提高雷达的灵活性和可靠性，传统雷达中的功率过大，电压过高，在现有的改变T而组建的雷达的时候，有缘控制雷达包含了上千的固态ter组件组成的天线阵，每一个组件都需要对电源的功率，体积有严格的要求，因为总功率较大，所以必须设计合理的电源，做到可靠性高密度性高效率性，因此控制TR雷达的组件电源是相关的关键的系统之一。
关键词：TR组件；分布式电源；高可靠性；电源调制一、引言近年来，随着电子科技的快速发展，对现代相关的雷达控制要求越来越高，TR组件是构成雷达源核心的部件之一，因此，对TR组建的各个功能提出了更高的要求，在微电子技术和电路的发展，相对于TR组件的设计提供了良好的基础的情况，下载体组建技术发展趋势应用于多层带版基础上，集成一片或多片功能性电路，在经过微电子互相连接而成，这种功能组件具有体积小性能指标高等特点，在相同功率下，一定数量的TR组件发射功率比较大，其雷达的可参照范围也相对扩大，因此，在研究最高功率TR组件就显得尤为重要，代替组建的设计。
设计师最关键的部分，就是要放大功率模块，因为这个组件常用于的是集成电路，需要很多的组件相互结合，技术运用，运用的基板LTCC基板根据现在的制造水平设计出一款平衡放大的通道，使平衡系两端。
Ku波段多通道瓦片式TR组件的设计
Ku波段多通道瓦片式T/R组件的设计刘卫强，巨景超，郭超（中国电子科技集团公司第二十研究所，西安 710068）摘 要：本文给出了一种多通道、低成本、高密度的宽带瓦片式T/R组件集成方案。
T/R组件集成了16个收发分时工作的T/R通道，每个通道收发电源调制和幅度相位均可独立控制，并且包含负电保护，温度检测等功能。
为了降低尺寸和重量，采用瓦片式结构，重量小于55g，相比于砖块式的T/R组件，重量比约为1：4。
该组件采用MCM（多芯片组件）技术设计，并对多个芯片进行了集成设计，实现了平均每个通道只有1.5片射频芯片，降低成本的同时增加了微组装的简便性和可靠性。
根据本文提出的集成方案进行了实物设计，并完成了实物测试，测试结果满足设计指标。
关键词：多通道，瓦片式，高密度，低成本中图分类号：TN626 文献标识码：A 文章编号：1674-7976-(2019)02-136-06 Design on Multichannel Tile-Type T/R Module of Ku-BandLIU Weiqiang, JU Jingchao, GUO ChaoAbstract:This paper presents an integrated solution of a multichannel, low-cost, high-density broadband Tile-type T/R Module. The sixteen timesharing T/R channels are integrated, power modulation and amplitude-phase of each channel can be controlled independently. T/R module contains negative electric protection, temperature detection and other functions. To reduce size and weight, tile-type T/R module is used. The weight is less than 55g, compared with traditional T/R module, the weight ratio is about 1:4. The T/R module is designed based MCM technology, the integrated design of multiple chips is carried out. An average of 1.5 slices RF chips per channel is achieved, cost can be reduced, and the simplicity and reliability of micro assembly can be increased. According to the integration scheme proposed in this paper, the physical design is carried out and the physical test is completed. The test result satisfies the design target.Key words: Multichannel; Tile-Type; High-Density; Low-Cost0 引言T/R组件是有源相控阵雷达的核心部件，其指标直接影响到相控阵雷达的性能。
宽频带TR组件测试系统校准技术研究
宽频带 TR组件测试系统校准技术研究摘要：随着社会的不断发展，各类技术也是愈加成熟，宽频带TR组件测试系统校准技术作为一种保证TR组件参数精准度的技术，对于相关行业更是有着极其重要的影响，因此本文将从宽频带TR组件测试系统校准技术相关概念、发展现状以及参数标准选择、定标方法、不确定度分量等几个方面对其进行具体的研究分析，希望能够为宽频带TR组件测试系统校准技术未来更好的发展贡献自己的一份力量。
关键字：TR组件测试系统校准技术一、宽频带TR组件测试系统校准技术概述1.1宽频带TR组件TR组件指的是一种无线收发组件，其与天线和频带处理单元便能够构成一个无线收发系统，来对信号进行放大、移相、衰减等功能的实现。
TR组件一般由本振、上下变频、滤波器以及低噪声放大器、功率放大器等基础零件组成，而且宽频带TR组件还是雷达中必不可少的组成部分，雷达之所以能够实现信号探测等功能，就是因为其内部拥有着众多数量的TR组件。
1.2TR组件测试系统TR组件测试系统主要由矢量网络分析仪、功率计、信号发生器、示波器、电源、噪声系数仪和微波幵关阵列等组成。
TR组件需要测量的参数也是比较多的，不仅包括了发射通道内的输出功率、功率调节范围、发射波形参数、驻波比以及发射电流等众多参数，还包括了接收道的接收增益、相位精度、衰减度精度以及噪声系数等参数。
1.3宽频带TR组件测试系统校准技术发展现状我国大多数企业在以往对TR组件测试系统进行校准时通常采用的都是传统的校准方式，一般情况下都是对单个设备进行单独的计量校准或者是检查维修其硬件设施，这样不仅效率低下，而且还无法保证校准结果的可靠性。
而随着相关技术的不断成熟，宽频带TR测试系统也拥有了更新的校准技术，不仅不需要浪费太多的人力资源，还能够在保证校准结果可靠性的基础上提高校准效率，对于TR组件测试系统相关行业有着重要的推动作用。
二、宽频带TR组件测试系统校准技术宽频带TR组件测试系统校准技术不仅可以对TR测试系统中的脉冲峰值功率、连续波和脉冲状态下的相位、驻波、幅度等参数进行校准，还可以对噪声系数和波形参数等进行校准，能够从根本上确保TR组件各个参数的精准性，为TR组件投入应用中提供了可靠的安全保证。
TR组件通用测试平台
T/R组件通用测试平台T/R组件通用测试平台是基于通用、开放式的软/硬件平台，集成了T/R组件测试共性。
整个平台采用标准工业总线为系统控制总线，同时支持GPIB、LAN、VXI、PXI和LXI等总线的台式和模块化仪器，专用接口设备实现被测T/R组件与硬件测试平台的连接，所有硬件设备全部集成在两个标准的1.6米机柜中；系统软件是基于通用软件平台TestCenter的开发的用于T/R组件测试的实用化程序，包括系统搭建、测试程序生成、系统校准、测试程序运行和后级数据处理五大功能，针对具体被测T/R组件，应用该平台组建的测试系统，只需对被测T/R组件进行一次连接，就能够完成其发射状态和接收状态几乎所有参数。
主要特点? ● 支持不同厂家不同公司多种型号标准接口台式仪器；? ● 支持标准总线模块化仪器；? ● 具有自动测量的功能；? ● 具有测试程序开发、调试、运行和管理功能；? ● 具有测试结果分析、存取、显示和报表输出功能；? ● 具有波形参数测试功能；? ● 具有频谱参数测试功能；? ● 具有网络参数测试功能；? ● 具有功率参数测试功能；● 支持不同厂家不同公司多种型号标准接口台式仪器该平台可通过GPIB总线对中国电科41所、Agilent公司及其它公司的通用测试仪器进行控制，实现测试功能。
● 支持标准总线模块化仪器该平台可通过VXI总线、PXI总线、PXI总线对各种总线的模块化仪器进行控制，实现测试功能。
● 具有自动测量的功能鼠标左键点击右图“测试任务执行”窗口中工具栏的“ ”图标，运行自动测量程序，自动测量将自动地将所有测试参数依次测量，无需人工参与。
● 具有测试程序开发、调试、运行和管理功能在“测试程序维护”窗口，通过配置不同的仪器状态，实现测试程序的开发，并在此窗口下可以进行调试、运行和管理测试程序。
● 具有测试结果分析、存取、显示和报表输出功能在“后级处理”窗口中，可以对测试的数据进行分析、存取和显示，并实现报表输出功能，如上图所示。
多TR组件并行测试实现的难点及解决思路
T/R组件测试漫谈：多T/R组件并行测试实现的难点及解决思路来源：中电仪器作者：丁志钊胡宝刚天下武功，唯快不破。
在保证安全的基础上尽可能提高测试效率也是T/R组件测试领域不变的追求和目标。
当然，提高测试效率的方法有很多，例如提高测试仪器仪表的性能（提高扫描速度和增加测试功能等）、简化连接和校准过程以及优化测试程序和工艺等。
还有没有其它办法呢？那就是并行测试，这也是当今自动测试技术领域发展的重要趋势和方向之一。
所谓并行测试就是充分利用测试仪器和测试通道等资源，按照一定的调度规划同时执行多个测试任务，从而提高测试效率。
目前T/R组件测试大多采用串行顺序测试的模式，即执行完一个测试任务，再启动另一个测试任务，直至完成测试。
这相当于要求几个人累计完成1千米的跑步，现在采用的是接力跑模式，为什么不能根据每个人的能力一起跑呢？岂不是更快？多T/R组件并行测试模式就是在同一时刻，不同的T/R组件以多线程的方式执行不同的测试任务，测试任务之间所需的仪器和通道并不冲突。
1、并行测试难点不同于数字和低频测试仪器，当今射频微波测试仪器自身的测试通道还比较少，一般也只能完成某一类性能参数的测试。
在此基础上，多T/R组件并行测试实现还是一个比较棘手的问题。
概况来讲，主要包括如下几个方面的问题：（1）测试资源竞争和死锁问题测试资源竞争问题：在执行过程中多个测试任务需要同时访问一个资源所引起的问题，例如都需要矢量网络分析仪怎么处理？死锁问题：多个测试任务互相等待对方释放自己所需资源，从而导致这些测试都无法继续运行的问题。
（2）多线程测试任务管理问题并行测试是多线程执行模式，这就出现了如何对这些测试任务进行全生命周期有效管理的问题。
如何按照次序启动测试？如何暂停测试？如何继续测试？如何中止测试？如何同步测试？如何将进度跨线程报告给主界面线程？这就好比自己干管好自己就行了，但是一个团队干活就有团队管理和建设的问题。
（3）并行测试任务调度规划生成问题当然，可以依靠人工拍脑袋的方式生成并行测试任务调度规划，但是，测试任务发生变化怎么办？测试对象发生变化怎么办？如果都靠拍脑袋不是不行，但是很难，这就产生了并行测试任务调度规划自动生成这一难题。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
开关电路
一般称为天线收发模块应用在收发器，其功能是在发送状态将天 线和发射器进行连接，而在接受状态时，将天线与接收器进行连 接。
PIN 二极管作为一个基本单元在这些开关中的使用时，他们就 会比电子 - 机械开关提供更高的可靠性，更好的机械强度和更 快的开关速度。
PIN二极管开关电路技术指标
插入损耗和隔离度：PIN管实际存在一定数值的电抗和损耗电阻， 因此开关在导通时衰减不为零，成为正向插入损耗，开关在断开时 其衰减也非无穷大，成为隔离度。二者时衡量开关的主要指标，一 般希望插入损耗小，而隔离度大。
隔离器基本原理
隔离器是一种采用线性光耦隔离原理 , 将输入信号进行转换 输出。输入 , 输出和工作电源三者相互隔离 , 特别适合与需要 电隔离的设备仪表配用。 隔离器又名信号隔离器 , 是工业控制系统中重要组成部分。
隔离器主要技术参数
1. 隔离强度：也叫隔离能力、耐压强度或测试耐压，这是 衡量信号隔离器的主要参数之一。单位：伏特 @1 分钟。它 指的是输入与输出，输入与电源，输出与电源之间的耐压 能力。它的数值越大说明耐压能力越好，隔离能力越强， 滤波性能越高。一般的，这种耐压测试是通过一次性样品 的耐压检验来确定的。
• 理论分析以单节限幅电 路为基础 ,单节二极管并
联时的等效电路图如图
1所示。其中: Cj、Rf为 PIN限幅二极管的高阻、 低阻状态时的等效元件; Z0、L分别是传输线的特 性阻抗和二极管两端的 等效电感 ,Z0 =50Ω。
微波限幅器主要参数定义
1.限幅电平：限幅器开始限幅时的功率值。 2.插入损耗：输入电平低于门限电平时输入信号 损耗，一般在-10dBm下测试。 3.承受功率：能承受的最大输入功率（脉冲功率， 脉冲平均功率，连续波功率）。 4.恢复时间：以输入脉冲终止开始，到限幅器损 耗比插入损耗大3dB为止的时间。
滤波器类型及其特点
•
声表面波滤波器 声表面波是指声波在弹性体表面的传播，这个波被称为弹性声表面波。声表面波的传播速度 比电磁波的速度约小10万倍。声表面波滤波器是采用石英晶体、压电陶瓷等压电材料，利用 其压电效应和声表面波传播的物理特性而制成的一种滤波专用器件，广泛应用于电视机及录 像机中频电路中，以取代LC中频滤波器，使图像、声音的质量大大提高。 声表滤波器、声表谐振器，是在压电基片材料表面产生并传播、且其振幅随深入基片本材料 的深度增加而迅速减少的的弹性波。声表面波(SAW)是传播于压电晶体表面的机械波，其声 速仅为电磁波速的十万分之一，传播衰耗很小。
拓扑结构
• 微波数字衰减器常用的拓扑结构有开关型、T 型、桥T型、π 型等。不同的拓扑结构在不同 衰减位的表现是不同的，有的拓扑结构在实 现小衰减量时性能很好，有些则比较适合用 于实现较大衰减量。设计多位数字衰减器时， 需要权衡选择。 各种拓扑结构如下图所示：
(a) T型 (b) PI型
(c)桥T型
一、环形器的基本原理
环形器的原理依然是磁场偏置铁氧体材料各向异性 特性。微波结构有微带式、波导式、带状线和同轴 式，其中以微带三端环形器用的最多，用铁氧体材 料作介质，上置导带结构，加恒定磁场，就具有环 行特性。如果改变偏置磁场的方向，环行方向就会 改变。
二、环形器的技术指标
频率范围 （GHZ） 正向损耗 ( DB ) 反向隔离 ( DB ) 驻波系数 反射功率 （W） 温度范围 （℃） 1.27—1.38 ≤0.3dB ≥23dB ≤1.2 100W -40℃～+80℃
指标如下：
TI:Hi-Perf WiMAX 802.16, 2.5-3.5GHz BTS RX/TX
TI:TRF2443
指标如下：
混频器
混频器是通信收发组件中重要的组成部件。在发射机中 一般用上混频，它将已调制的中频信号搬移到射频段。 接收机一般为下混频，它将接收到的射频信号搬移到中 频上。接收机的混频器位于LNA之后，将LNA输出的射 频信号通过与本振信号相乘变换为中频信号。
端的元件被大信号烧毁 ,以及减小扫频振
荡器和相位检测系统中的幅度调制等。
微波半导体二极管有三种现象可用于限幅:
• 1)整流 ,适用于低频 ,此类有整流二极管等。 • 2)电容随电压的变化 ,此类有变容二极管等。 • 3)射频电导调制现象。当 PIN二极管偏置于0V且输入高功率的 射频信号时 ,在PIN二极管中会出现这种现象:微波大电流在射频 信号的正半周内在P+、N+的边界注入 ,而当射频信号反向时 ,并 不是所有的注入全部退回 ,而是部分流入I区 ,几个周期后形成稳 态分布之后 ,通过 PIN管的射频信号达到较高衰减 (即限幅作 用 ) ,只允许一部分称之为“泄漏功率 ”的射频信号通过。利用 PIN二极管这一现象可制作微波限幅器 ,并且有利于制作较大耐 功率的微波限幅器。
滤波器
• 滤波器是一种用来消除干扰杂讯的器件。即对特定频 率的频点或该频点以外的频率进行有效滤除的电路。
滤波器的技术指标通常有以下几项： •1) 截止频率 •2) 频率范围和带宽 •3) 通带内插入损耗 •4) 回波损耗 •5) 波纹 •6) 带外衰减 •7) 形状系数 •8) 寄生通带 •9) 品质因素 •10) 插入相移和时延频率特性
移相器实物图
移相器指标
• • • • • • • 移相精度 相移量 承受功率 插入损耗 输入驻波比 工作频带 动作时间
移相器的分类
移ቤተ መጻሕፍቲ ባይዱ器
• 电控移相器主要有模 拟式、数字式和模拟 -数字式。其具体分 类如右图所示。
数字
模拟
铁氧体
半导体或MEMS
反射型
传输型
环形耦合
混合耦合
开关型
负载线
开关网络
放大器型
下图即是一个电子T-R开关的基本电路，由一个与发射器串联 的PIN二极管，和一个并联在距离天线-TX-RX节点1/4波长位 置的二极管组成。
低噪声放大器
射频放大电路的主要技术指标：
功率放大器的主要指标
上图为MA-COM 公司的 MAAPGM0024-DIE型 功 放芯片外观图，右边是其装配示意图
有源相控阵雷达的TR组件位于天线和 信号合成／分解网络之间，其主要功 能 是根据外部控制信号对微波信号进行放 大、移相和衰减。
指标：
• • • • • • • • • • 频率范围 发射功率 发射增益 接收增益 收发隔离度 噪声系数 效率 输入输出功率 衰减范围，精度 相移范围，精度
世界先进水平的T/R产品
衰减器
概述：从微波网络观点看， 电阻型衰减器是一个二 端口有耗微波网络。它 属于一种通过型微波元 件。接收机中对本振输 出功率进行控制，获得 最佳噪声系数和变频损 耗，达到最佳接收效果。 在微波接收机中，实现 自动增益控制，改善动 态范围。
衰减器实物图
技术指标
(1) 工作频带 (2) 电压驻波比 (3) 衰减动态范围和衰减平坦度 (4) 衰减步进和衰减精度 (5) 衰减附加相移 (6) 功率容量
三、T/R组件的设计技术
四、T/R组件的制作和测试
TR组件的概念
T/R是Transmitter and Receiver的缩写。
T/R组件通常意义下是指一个无线收发系 统中频与天线之间的部分，即T/R组件一 端接天线，一端接中频处理单元就构成 一个无线收发系统。
背景意义
• 有源相控阵雷达技术是当今雷达的主流技术。 随着科技的不断发展，我们对其核心部件TR组 件在体积、电性能及可靠性方面提出了更高的 要求。TR组件是有源相控阵雷达的核心。在雷 达系统中，每一个天线单元都有一个TR组件与 之对应，因此一部雷达内有数千甚至上万个TR 组件。舰载和机载雷达系统对TR组件的体积和 能耗有着极为苛刻的要求，实现TR组件的小型 化具有相当重要的现实意义。
相控阵雷达T/R 组件
小组成员： 陈建峰 郭凤英 范小龙 李旭 吴建星 吴迎春 韦晨君
主要内容：
一、相控阵雷达T/R组件概述
T/R组件的概念 T/R组件的背景意义 T/R组件的主要指标
混频器 振荡器 环形器 隔离器 开关电路 低噪声放大器 衰减器 移相器 功率放大器 微波限幅器 滤波器
二、T/R组件中基本的微波元件
SAW 声表器件是在压电基片上采用微电子工艺技术制作叉指形电声换能器和反射器耦合器等， 利用基片材料的压电效应，通过输入叉指换能器(IDT)将电信号转换成声信号，并局限在基片 表面传播，输出IDT将声信号恢复成电信号，实现电-声-电的变换过程，完成电信号处理过程， 获得各种用途的电子器件。采用了先进微电子加工技术制造的声表面波器件，具有体积小、 重量轻、可靠性高、一致性好、多功能以及设计灵活等优点。
2.精度：这是衡量一个信号隔离变送器质量的标尺。业内一般能 做到量程±0.2[%]。个别品牌如M-SYSTEM 、ACI等能做到 ±0.1[%]。 3温度系数：表示隔离器等仪表在环境温度发生变化时，精度的 变化情况。 大多情况下用百分数表示（也有用单位250ppm/K表 示的），如：M-SYSTEM温度系数±0.015[%]/℃（相当于 150ppm/K）。 4.响应时间：表征信号隔离器的反应速度。 5.绝缘电阻：内部电源与外壳之间隔离直流作用的数值化表征。 6.负载电阻：反映了信号隔离器的带载能力。
开关时间：由于电荷的存储效应， PIN 管从截止转变为导通状态， 以及从导通状态转变为截止状态都需要一个过程，这个过程所需要 的时间成为开关时间。 承受功率：在给定的工作条件下，微波开关所能承受的最大输入功 率。 电压驻波系数：电压驻波系数仅仅反映端口输入输出匹配情况。端 口电压驻波系数最小，开关的损耗不一定最小；但是差损最小的开 关其电压驻波系数肯定小。 谐波： PIN 二极管具有非线性，因此会产生谐波，当应用于较宽的 场合时，谐波可能落入带内而无法滤除，所以要给予重视。
晶 体 振 荡 器
负 阻 振 荡 器
负阻振荡器：
