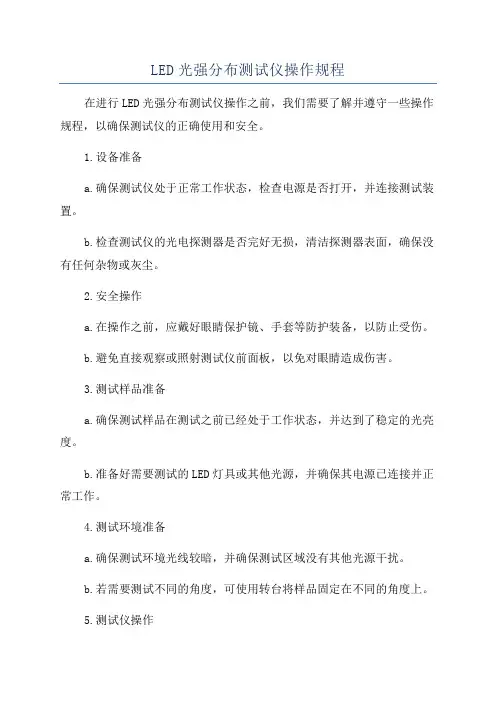

LED光强分布测试仪操作规程

LED光强分布测试仪操作规程在进行LED光强分布测试仪操作之前,我们需要了解并遵守一些操作规程,以确保测试仪的正确使用和安全。

1.设备准备a.确保测试仪处于正常工作状态,检查电源是否打开,并连接测试装置。

b.检查测试仪的光电探测器是否完好无损,清洁探测器表面,确保没有任何杂物或灰尘。

2.安全操作a.在操作之前,应戴好眼睛保护镜、手套等防护装备,以防止受伤。

b.避免直接观察或照射测试仪前面板,以免对眼睛造成伤害。

3.测试样品准备a.确保测试样品在测试之前已经处于工作状态,并达到了稳定的光亮度。

b.准备好需要测试的LED灯具或其他光源,并确保其电源已连接并正常工作。

4.测试环境准备a.确保测试环境光线较暗,并确保测试区域没有其他光源干扰。

b.若需要测试不同的角度,可使用转台将样品固定在不同的角度上。

5.测试仪操作a.打开测试仪的电源开关,并等待仪器启动和预热。

b.选择合适的测试模式和参数设置,如波长范围、测试时间等。

c.将光电探测器对准测试样品,确保光线垂直照射在表面上。

d.启动测试仪器开始测试,等待测试结果的显示和记录。

e.根据需要,可进行多次测量以获得更准确的测试结果。

6.数据处理和分析a.根据测试仪器的使用说明书,将测试结果导出至计算机或其他设备,并进行相应的数据处理和分析。

b.将测试结果与产品标准或规范进行比较,评估样品的性能是否符合要求。

c.根据需要,可生成测试报告并保存相关数据。

7.维护和保养a.在使用完毕后,及时关闭测试仪的电源,并断开与测试装置的连接。

b.定期清洁和维护测试仪器,以保持其正常工作状态。

8.安全存储a.确保测试仪器存放在干燥、通风的地方,远离水源和火源。

b.避免长时间不使用,可定期对测试仪器进行测试和校准。

以上是针对LED光强分布测试仪的操作规程,我们需要在使用前仔细阅读并遵守这些规程,以确保测试仪器的正确使用和测试结果的准确性。

1光电检测系统的基本工作原理

1光电检测系统的基本工作原理

1光电检测系统的基本工作原理。

光电检测系统是指对待测光学量或由非光学待测物理量转换成的光学量,通过光电变换和电路处理的方法进行检测的系统。

光电检测系统的基本组成及各部份的主要作用。

光电检测系统的组成:三要素:检测对象、光、光电变换。

能否使光束准确地携带所要检测量的信息,是决定所设计系统成败的关键光电检测技术的现代发展1)非接触化发展2)尽可能多的信息量3)集成化,智能化发展光电检测方法(1).光信息携带的物理量可分为:光强型、频率型、相位型、脉冲型、偏振型、位置型等(2).所用的光学现象分为:衍射法、干涉法、全息法、散射法、光谱法、莫尔条纹法、光扫描法等(3 )从检测系统角度分为:直接作用法、差动法(差分法)、补偿法光辐射所带的信息如光强分布、时间、光谱能量分布、温度分布等由光电探测器转变成电信号测量出来2系统误差在检测过程中产生恒定不变的误差叫恒差或按一定规律变化的误差叫变差,统称为系统误差<系统误差产生的原因有工具误差、装置误差、方法误差、外界误差和人身误差等随机误差在尽力消除并改正了一切明显的系统误差之后,对同一待测量进行反复多次的等精度测量,每次测量的结果都不会完全相同,而呈现岀无规则的随机变化,这种误差称为随机误差。

灵敏度系统在稳态下输岀量变化引起此变化的输入量变化的比值算术平均值:1X =—NN' X n =0.8416 n 土均方差或标准误差::?丨1 N- 2 ■?(xn x)2 - 0.0025N -1n/算术平均值的标准偏差x- s - - 0.00095■v' N均方差的标准误差OCT a = —^==0 00067V2N最大误差;x = k;x测量精度J D=^x/x X100%大误差测值岀现的处理主要方法是:(1)认真检查有无瞬时系统误差产生,及时发现并处理。

⑵增加检测的次数,以减小大误差测值对检测结果的影响。

(3)利用令人信服的判据,对检测数据进行判定后,将不合理数据给予剔除辐射度量(Radiometry):能量的分布的强弱、时间、空间等特性辐射能本身的客观度量,是纯粹的物理量。

稀土材料在光电子器件中的应用

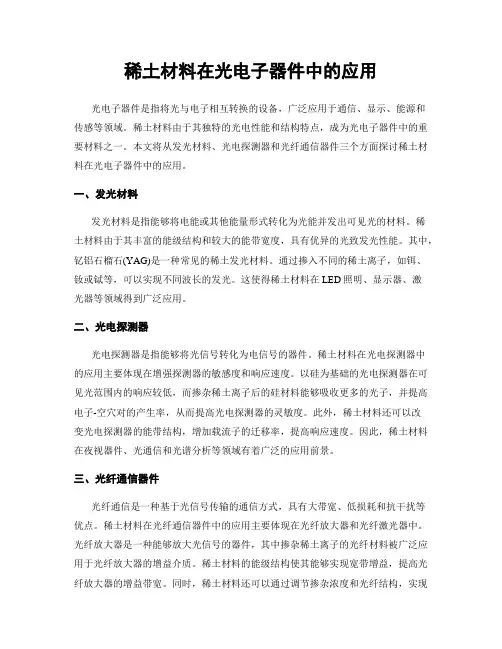

稀土材料在光电子器件中的应用

稀土材料在光电子器件中的应用光电子器件是指将光与电子相互转换的设备,广泛应用于通信、显示、能源和传感等领域。

稀土材料由于其独特的光电性能和结构特点,成为光电子器件中的重要材料之一。

本文将从发光材料、光电探测器和光纤通信器件三个方面探讨稀土材料在光电子器件中的应用。

一、发光材料发光材料是指能够将电能或其他能量形式转化为光能并发出可见光的材料。

稀土材料由于其丰富的能级结构和较大的能带宽度,具有优异的光致发光性能。

其中,钇铝石榴石(YAG)是一种常见的稀土发光材料。

通过掺入不同的稀土离子,如铒、钕或铽等,可以实现不同波长的发光。

这使得稀土材料在LED照明、显示器、激光器等领域得到广泛应用。

二、光电探测器光电探测器是指能够将光信号转化为电信号的器件。

稀土材料在光电探测器中的应用主要体现在增强探测器的敏感度和响应速度。

以硅为基础的光电探测器在可见光范围内的响应较低,而掺杂稀土离子后的硅材料能够吸收更多的光子,并提高电子-空穴对的产生率,从而提高光电探测器的灵敏度。

此外,稀土材料还可以改变光电探测器的能带结构,增加载流子的迁移率,提高响应速度。

因此,稀土材料在夜视器件、光通信和光谱分析等领域有着广泛的应用前景。

三、光纤通信器件光纤通信是一种基于光信号传输的通信方式,具有大带宽、低损耗和抗干扰等优点。

稀土材料在光纤通信器件中的应用主要体现在光纤放大器和光纤激光器中。

光纤放大器是一种能够放大光信号的器件,其中掺杂稀土离子的光纤材料被广泛应用于光纤放大器的增益介质。

稀土材料的能级结构使其能够实现宽带增益,提高光纤放大器的增益带宽。

同时,稀土材料还可以通过调节掺杂浓度和光纤结构,实现不同波长范围内的增益。

光纤激光器是一种能够产生激光光束的器件,而稀土材料的能级结构和较长的寿命使其成为激光器的理想工作介质。

掺杂稀土离子的光纤材料能够实现多种波长的激光输出,并具有较高的激光效率和较低的激光阈值。

综上所述,稀土材料在光电子器件中具有重要的应用价值。

光栅尺 扫描频率

光栅尺 扫描频率

光栅尺扫描频率光栅尺是一种利用光学原理进行精确位移测量的装置,它通过读取光栅上的刻线来确定物体的位置。

光栅尺通常由一个带有精细刻度的玻璃或金属光栅和一个与之相对应的扫描头组成。

扫描头配备有光源(如LED)和光电探测器,用于照射光栅并接收反射回来的光。

当光栅尺移动时,扫描头检测到的光强度变化对应于光栅上刻线的位置变化,从而实现对位移的测量。

扫描频率指的是光栅尺系统在单位时间内能够处理的最大位移变化量,也即扫描头能够检测到的最大光信号变化频率。

这个频率取决于多个因素:1. 光栅尺的分辨率:分辨率越高,即每个光栅刻线代表的位移量越小,所需检测的信号变化就越频繁,因此扫描频率可能会降低。

2. 扫描头的性能:扫描头中的光源、光电探测器和信号处理电路的速度和灵敏度都会影响扫描频率。

更高性能的元件允许更快地读取和处理光信号。

3. 电子设备的处理能力:光栅尺输出的信号需要通过电子设备进行处理,比如计数器或数据采集卡。

这些设备的数据处理速度会限制扫描频率。

4. 外部干扰和噪声:在实际应用中,外部电磁干扰、振动等因素可能影响扫描头的信号检测,需要通过滤波和信号增强技术来确保信号的准确性,这也可能对扫描频率产生影响。

为了限制光栅输出的最大频率,可以使用“时钟输出选项”。

这个功能允许用户设置一个最大频率,超过这个频率后,系统将不再增加计数,以防止因过快的信号变化导致电子装置计数错误。

在设计光栅尺系统时,需要根据具体应用的要求来选择合适的扫描频率,以确保测量的准确性和系统的稳定性。

在某些高速运动的应用场合,如高速机床或高速自动化生产线,可能需要更高的扫描频率来跟踪快速的位移变化。

而在一些精度要求较高但运动速度较慢的应用中,则可以使用较低的扫描频率。

光学式溶解氧电极的电路设计

光学式溶解氧电极的电路设计

光学式溶解氧电极的电路设计
光学式溶解氧电极是一种用于测量水中溶解氧浓度的传感器,
它利用氧分子对光的吸收特性来测量溶解氧的含量。

下面我将从电
路设计的角度对光学式溶解氧电极进行详细的回答。

首先,光学式溶解氧电极的电路设计需要考虑到光源、光电探
测器、信号放大和处理电路等部分。

光源通常采用LED作为光源,LED的选择需要考虑到波长和功率的匹配,以确保光源能够有效地
激发溶解氧传感膜的荧光发射。

光电探测器则用于接收溶解氧传感
膜发射的荧光信号,常用的光电探测器包括光电二极管(photodiode)或光电转换器。

其次,信号放大和处理电路是光学式溶解氧电极电路设计中至
关重要的一部分。

荧光信号较弱,需要通过放大电路进行信号放大,以提高信噪比和测量精度。

放大电路通常包括前置放大器和滤波器,用于放大和滤除杂散信号。

此外,还需要采用模数转换器(ADC)将
模拟信号转换为数字信号,以便于微处理器或其他数字设备进行处
理和显示。

另外,光学式溶解氧电极的电路设计还需要考虑到电源管理和
温度补偿等问题。

电路需要稳定的电源供应以确保测量的准确性和稳定性。

同时,温度对溶解氧的测量也有影响,因此需要考虑温度补偿电路,以消除温度变化对测量结果的影响。

总的来说,光学式溶解氧电极的电路设计需要综合考虑光源、光电探测器、信号放大和处理电路、电源管理和温度补偿等多个方面,以确保测量的准确性和稳定性。

在设计过程中需要充分考虑传感器的特性和测量环境的要求,选择合适的元器件和电路方案,进行严谨的电路设计和测试验证。

光耦原边并二极管

光耦原边并二极管

光耦合器(Optocoupler)是一种用于隔离电路的光电转换器件,它通常由一个光源(如LED)和一个光电探测器(如光敏二极管)组成。

在光耦合器中,原边并二极管通常指的是光电探测器的一部分,它用于检测通过光耦合器的光信号。

并二极管(Diode)是一种半导体器件,它允许电流在一个方向上流动,而在另一个方向上则阻止电流流动。

在光耦合器中,并二极管的作用是当光信号照射到光敏二极管时,光子的能量会被吸收,导致电子跃迁,从而改变光敏二极管的导电状态,进而产生电信号。

原边并二极管在光耦合器中的作用主要包括:
1. 光检测:
当光照射到光敏二极管时,光子的能量会被吸收,产生电子-空穴对。

在光敏二极管的内部电场的作用下,电子会被推向n型区,空穴被推向p型区,从而产生光生电流。

2. 信号转换:
光生电流会改变光敏二极管的导电性,从而将光信号转换为电信号。

这个电信号可以被放大并用于控制其他电路或设备。

3. 隔离:
光耦合器通过光传播信号,而不是直接通过导线传播电信号,因此可以实现输入和输出之间的电气隔离。

这有助于防止噪声和干扰的传播,同时也保护了电路的安全。

在设计光耦合器时,原边并二极管的选择和配置非常重要,因为它直接影响到光耦合器的性能,包括光电转换效率、隔离强度、带宽、输入输出阻抗等。

光电器件的原理与应用

光电器件的原理与应用

光电元件的结构包括PN结、金属电极等
光电器件的应用领域
PART 02
光电检测
光电检测技术:包括光敏电阻、光敏二极管、光敏三极管等
光电检测原理:利用光电效应,将光信号转换为电信号
光电检测应用:在通信、医疗、环保、工业等领域广泛应用
光电检测发展趋势:向着高灵敏度、高精度、高速度方向发展
光电显示
液晶显示器(LCD):广泛应用于电视、电脑、手机等设备
挑战与机遇:光电技术在物联网与人工智能领域的挑战与机遇
光电器件的应用案例
PART 04
光电鼠标的工作原理与性能特点
工作原理:通过光电传感器接收鼠标移动时产生的光信号,并将其转换为电信号,从而实现鼠标的移动控制。
性能特点:光电鼠标具有较高的灵敏度和分辨率,能够实现快速、准确的鼠标操作。
应用领域:光电鼠标广泛应用于计算机、游戏、办公等领域,为用户提供了便捷、高效的鼠标操作体验。
添加标题
新型光电材料的特性:高灵敏度、高响应速度、宽光谱范围等
新型光电材料的种类:包括有机光电材料、无机光电材料、复合光电材料等
新型光电材料的应用:光电探测器、光电转换器、光电显示器等
新型光电材料的发展趋势:更高性能、更低成本、更广泛的应用领域
光电元件的小型化与集成化
小型化趋势:随着技术的进步,光电元件的尺寸越来越小,使得它们在各种应用中更加灵活和高效。
发光二极管(LED):用于照明、显示、信号灯等领域
激光显示:应用于投影仪、激光电视等设备
电子纸(E-ink):用于电子书、电子标签等领域
光电传感
光电传感器:将光信号转换为电信号的器件
应用领域:工业自动化、医疗设备、环境监测、安防系统等
工作原理:利用光电效应,将光信号转换为电信号

pdt光谱仪和led光谱仪

pdt光谱仪和led光谱仪

pdt光谱仪和led光谱仪光谱仪是一种用于测量光谱的仪器,它能够将光信号分解为不同波长的成分,并通过检测器将光信号转换为电信号。

在科学研究、实验室分析、工业检测以及医学应用等领域中,光谱仪被广泛使用。

本文将对PDT光谱仪和LED光谱仪进行介绍和比较,以帮助读者了解它们的特点和应用。

一、PDT光谱仪PDT光谱仪(Photon Detection Technology Spectrometer)是一种高性能光谱仪,它基于光电二极管(Photodiode)的检测器技术。

PDT光谱仪广泛应用于光学测量、光电子学、光谱分析和光学传感等领域。

其主要特点有:1. 高分辨率:PDT光谱仪具有较高的分辨率,能够将波长范围内的信号精确分解和检测。

2. 快速响应:PDT光谱仪具有快速的响应时间,可以实时获取光信号的变化。

3. 宽波长范围:PDT光谱仪适用于广泛的波长范围,从紫外到近红外。

4. 稳定性好:PDT光谱仪的光电二极管和电路设计使其具有较高的稳定性和可靠性。

5. 易于控制和操作:PDT光谱仪采用先进的控制系统和用户友好的界面,方便用户进行操作和参数设置。

PDT光谱仪广泛应用于光谱分析、荧光分析、化学分析以及光学传感等领域。

它被广泛应用于生物医学研究、环境监测、材料科学等领域中的光学测量和分析。

二、LED光谱仪LED光谱仪是一种基于LED(Light-Emitting Diode)的光源和光电二极管的检测器构成的光谱仪。

LED光谱仪具有以下特点:1. 高亮度:采用高亮度LED作为光源,提供足够的亮度和光强。

2. 良好的稳定性:LED光源具有良好的稳定性,可以提供稳定的光源信号。

3. 易于操作和控制:LED光谱仪具有简单的操作和控制界面,用户可以灵活设置和调整参数。

4. 经济实用:相比于传统的光源,LED光谱仪具有较低的成本,并且寿命较长。

LED光谱仪在显示器色彩校准、光学测量、颜色分析以及光谱分析等领域有着广泛的应用。

  1. 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
方式
1 恒流驱动 保持LED的电流不变, 让LED在恒定的电流下工作, 对于提高LED的发光效率,稳定度及减少光衰度, 恒流驱动电路是最好的选择, 大功率LED都采用恒流驱动方式. 但恒流驱动效率比较低, 大电流工作 时产生的驱动芯片会产生大量的热量, 需要做必要的散热处理. 2 恒压驱动 保持对LED两端输出电压不变. 因为每种LED的电压是不一样的, 一般用电阻串联来限制电流. 这种 电路成本低,设计简单. 但电流不稳定, 效率也很低. 所以一般使用在普通的小功率LED的驱动电路中. 3 PWM控制方式电源驱动 主要由输入整流滤波,输出整流滤波,PWM稳压控制和开关能量转换四个部分组成. PWM开关稳压的 基本原理是在输入电压,内部参数及外接负载变化的情况下,控制电路通过被控制信号与基准信号的 差值进行闭环反馈,调节主电路开关器件导通的脉冲宽度,使得开关电源的输出电压或电流稳定(相对 稳压电源或恒流电源). 电源效率极高, 一般可以做到80%-90%, 输出电压,电流稳定. 一般这种电路都 有完善的保护措施,属于高可靠性电源.
PD的基本特性和主要参数 的基本特性和主要参数
1 电压-电流特性 电压 电流特性 光电二极管的电压电流特性在无光照的时,与一般二极管 一样. 受光后,它的特性曲线沿电流轴向下平移, 平移的幅 度与光照强度成正比. 特性曲线在第三象限时, 表达了管子 在加有反向电压并受光照时的反向特性. 此特性表明: 1 反向电流随入射光照度的增大而增大, 在一 定的反向电压范围内, 反向电流的大小几乎与反向电压高 低无关. 2 在入射照度一定时,光电二极管相当于一个恒流 源, 其输出电压随负载电阻增大而升高. 特性曲线在第四象 限时, 它呈光电池特性, 光照强度越大,负载电阻越小,电流越大。 , , 反向工作电压UR 反向工作电压 在无光照时,光电二极管中反向电流≤0.2—0.31µA时,允许的最高反向电压一般不大于10V, 最高可达50V。 暗电流ID 暗电流 在无光照时,加一定反向电压时的反向漏电流为暗电流。通常在50V反压下的暗电流小于100nA。 光电流IL 光电流 在受到一定光照及一定反压条件下,流过管子的电流为光电流。一般光电流为几十µA,并且与照 度成线性关系。 光谱响应特性 硅光电二极管的光谱范围为400~1100nm,其峰值波长为880~900nm。锗光电二极管的光谱范 围为800~1800nm。InGaAs光电二极管的光谱范围为800~2600nm。
2 3 4 5
PD前置放大电路 前置放大电路
上图是一个光电探测器的前置放大电路。 将光电Ge、InAs、InSb探测器的电流输出转化为电压输出 。它将信号放大后应用于 示波器、锁定放大器、A/D转换器等。对放大器要求超低偏置电流和低噪声。
LED基本结构 基本结构
面发光二极管
边发光二极管
LED的基本特性 的基本特性
1 光电特性 LED在其电流极限范围内流过LED的电流越大, 他的发光亮度越高. 即: LED的亮度与通 过LED的电流成正比. 但绿光和蓝光及白光在大电流的情况下会出现饱和现象, 不仅发 光效率大幅降低,而且使用寿命也会缩短 2 光学特性 LED按颜色分红,橙,黄, 绿, 紫, 白等多种颜色. 按亮度分普亮, 高亮, 超高亮等, 同种芯片 才不同的封装方式下,它的亮度也有不同. 按人的视觉分可见光和不可见光. 按发光颜色 的多少分单色,双色,七色等多种类型. 3 LED电性能参数 正向电压Vf: 红 黄色的LED Vf为1.8-2.5V; 绿色和蓝色的LED Vf为2.7-4.0V 额定电流If: 普通的LED的If为20mA, 大功率的LED If为40mA或350mA不等, 有些大功 率的LED的If可以达到500mA以上. LED的功率: 有70mW, 100mW, 1W, 2W, 3W, 5W等 4 温度特性 LED的焊接温度应控制在250℃以下, 焊接时间控制在3-5S, 注意避免温度过过使芯片损坏. LED
LED及光电探测器 及光电探测器 基础知识
王静 2010/07/09
光通信用的元器件包括: 光通信用的元器件包括:光纤 光纤连接器 光有源器件 光无源器件
光有源器件包括: 光有源器件包括
需要有外加电源的存在才可以 表现出外在特性的器件 主要包括: 主要包括 光源(LD, LED) 光电探测器(PIN, APD) 光纤放大器(EDFA) 光源-光纤耦合器 光源-探测耦合器
光电二极管PD工作原理 光电二极管 工作原理
光电二极管是将光信号变成电信号的半导体器件。 它的核心部分也是一个PN结,和普通二极管相比, 在结构上不同的是,为了便于接受入射光照,PN结 面积尽量做的大一些,电极面积尽量小些,而且PN 结的结深很浅,一般小于1微米。 光电二极管在反向电压作用下工作的。没有光照 时,反向电流极其微弱(一般小于0.1uA),叫暗电流。 有光照时, 携带能量的光子进入PN结后,把能量传给共 价键上的束缚电子,使部分电子挣脱共价键,从而产生 电子空穴对,称为光生载流子。 它们在反方向电压作 用下参加漂移运动,使反向电流明显变大, 光的强度越 大,反向电流也越大, 这种特性叫光电导。 光电二极管 在一般照度的光线照射下所产生的电流叫光电流. 如 果在外电路上接上负载,负载上就获得电信号,而且这 个电信号随着光的变化而相应的变化。
LED
LED就是发光二极管(Light Emitting Diode ), 是一种可以将电能转 化成光能的电子器件,具有二极管的特性。基本结构是一快电 致发光的半导体晶片,封装在环氧树脂中,通过针脚作为正负 电极。
LED发光原理 LED是一种固态半导体器件,它可以直接把电转化成光,LED 的心脏是一个半导体晶片,晶片的一端是负极,另一端是正极, 使整个晶片被环氧树脂封装起来。半导体晶片由两部分组成, 一部分是P型半导体,在它里面空穴占主导地位, 另一端是N型 半导体,在这边主要是电子。 但这两种半导体连接起来的时 候,它们之间就形成一个PN结。当电流通过导线作用于这个 晶片的时候,电子就会被推向P区,在P区里电子跟空穴复合, 然后就会以光子的形式发出能量。而光的波长是光的颜色,是 由形成PN结的材料决定的。
UV LED
UV (Ultraviolet Rays) 即: 紫外线, 从LED原理我们知道, LED是在半导体P-N结处流过正向电流时, 能以高的转换效率辐射出200-1550m范围包括紫外, 红外和可见光谱的光. 紫外线是肉眼看不到的,是可 见紫色光以外的一段电磁辐射, 波长在10nm到400nm的范围,通常按其性质的不同分为以下几段: 真空 紫外线(Vacuum UV) 波长为10-200nm; 短波紫外线(UV-C) 波长为200-290n; 中波紫外线(UV-B) 波长 为290-320nm; 长波紫外线(UV-A) 波长为320-400nm(我们公司UV胶固化用的是365nm波长的紫外 线); , 可见光(Visible Light) 波长为400-760nm . UV LED 光固化特性: 使用寿命长, 无热辐射, 环保无污染, 超强照度, 能耗低, 安装简单, 节约空间等特点 目前市场上主要有:UV-LED点光源固化机, UV-LED线光源固化机,UV-LED面光源固化机,便携式 UV-LED固化装置 UV LED光固化领域: 微电子行业: 手机元件装配(像机镜头, 听筒, 话筒,外壳, 液晶模组,触摸屏等), 硬盘磁头装配, DVD/数 码像机, 马达及元件装配, 半导体芯片, 传感器生产等等. PCB行业: 元件固定, 防潮灌封, 电路板保型涂层, 地线,飞线,线圈固定, 波峰焊通孔掩膜等. 医疗器械: 麻醉面罩, 注射器, 导液管, 静脉输液管, 血管植入配件, 内窥镜, 动脉定位等. 光学行业: 光学元件装配, 图像仪器装配等. 光通信行业: 无源器件(WDM, AWG, Splitter, Isolator, Coupler), 有源器件(同轴器件,激光准直器), 光纤 光缆等. 科研: 高分子化学, 医疗高分子材料, 光化学, 半导体等.
光无源器件: 光无源器件
不依靠外加电源(直流或交流)的存 在就能独立表现出其外特性的器件 主要包括: 主要包括 光耦合器 (Coupler) 光开关 光隔离器(Isolator) 光衰减器(IVOA) 光调制器 光分器(Splitter) 波分复用器(WDM AWG) 光波导器件(Fiber Array)
的亮度输出与温度成反比, 温度不仅影响亮度,而且影响它的寿命,使用中减少发热,一定要做必要的 散热处理 5 防静电特性 LED装配过程中必须加强防静电措施, 操作人员配带防静电腕带及设置良好的防静电接地系统可以 保护LED, 防止LED被静电方向击穿.
LD
LD(Laser Diode) 半导体激光二极管, 也是发光二极管, 和LED类似, 也有一个PN结,同样是利用外电源向PN结注入电子来发光. 半导体 激光器的结构通常由P层 N层和形成双异质结的有源层构成。体积 小,耦合效率高,响应速度快。LD,光线比较集中,、质量轻、寿 命长、结构简单而坚固. (如右图) 常用参数: 波长 阈值电流Ith 工作电流Iop 垂直发散角 水平发散角 监控电流 Im 种类: FP-LD (法布里-珀罗腔激光器) DFB-LD(分布式反馈激光器 ) VCESL-LD(垂直腔面发射激光器) DBR-LD(分布布拉格反射器激光器) FG-LD(光纤光栅激光器) 等等……
光电探测器PD 光电探测器
光电探测器PD (Photo Diode)PD就是光电二极管,它把光信号 转换为电信号,是广泛应用的光敏器件.光电二极管和普通二极 管一样具有一个PN结,不同之处是在光电二极管的外壳上有 一个透明的窗口以接收光线照射,实现光电转换 . 根据光电探测器的材料不同主要分为以下类型: Ge(锗)光电探测器 Si(硅)光电探测器 InGaAs(铟镓砷 )光电探测器 InAs(铟砷 )光电探测器 PbS(硫化铅)光电探测器 PbSe(硒化铅 )光电探测器 InSb(锑化铟 )光电探测器 HgCdTe(热电制冷 )光电探测器
