常用电能表简介 (图文),民熔
常用电能表介绍
机械电能表（也叫感应式电能表）的种类、型号尽管很多，但它们的结构基本相似，都是由测量机构、补偿调整装置和辅助部件（外壳、机架、端钮盒、铭牌）组成。
以下是几种常用机械电能表。
（2）长寿命电度表。
机械式电能表正常使用寿命主要取决于下轴承的磨损程度。
然后，从投入使用到下轴承磨损，电能表的基本误差是超差的，其持续时间就是电能表的寿命。
电能表下轴承对电能表的使用寿命有很大影响。
（3）现代电能表的轴承结构主要有：钢球轴承、石墨轴承和磁力轴承。
镶嵌宝石分为单颗宝石和双颗宝石。
双宝石轴承摩擦力小，耐磨性好。
磁力轴承主要依靠同极性磁体之间的斥力来悬浮空间中的旋转元件。
磁力轴承降低了电能表的机械磨损，延长了电能表的使用寿命。
目前，长寿命电能表的轴承大多采用磁性结构，并逐渐推广应用。
（4）普通机械式电能表采用单宝石轴承，使用寿命一般为5年。
由于采用了磁性轴承、石墨轴承或双宝石轴承等新材料和新技术，长寿命电能表的轴承寿命可延长到10年左右。
（5）宽量程电能表。
近年来，由于居民生活水平的提高，装设的家用电器日益增多，容量很大，但同时使用的可能性较小。
如果选用旧式的单量程电能表，额定电流选择偏大，在实际负荷很小时，运行电流可能低于电能表额定电流的10%而使计量不准；反之若电能表额定电流选择偏小，一旦家用电器同时使用，电能表就可能因过负载而烧毁。
而宽量程电能表就能克服以上问题，只要所使用家用电器的电流总和在电能表的额定电流范围之内，都可以安全准确的计量。
因
此农网和城网改造中居民安装的电能表一般为长寿命、宽量程电能表。
宽量程电能表又叫高过载倍数电能表，其过载能力可达2～4倍。
即这种电能表的额定电流并非一个固定值，而是一个弹性范围。
如单相表铭牌标有：2.0级，220V，10（40）A，则说明该表过载能力为4倍；电能表的额定电流在10～40A以内时，准确性仍能满足2.0级的要求。
而2.0级，220V，10A的普通电能表，其过载能力一般只有1.5～2倍。
具有单一电能计量功能的机械电能表难以同时胜任分时计量、负荷控制、参数预置、测量数据的采集、存
储及实时传输等多种功能，因此全电子式新型计量器具应运而生。
多功能电能表。
无论什么电能表，要完成电能的计量至少要具备两项功能，一是产生与实际功率相符的功率信号；二是将该功率信号进行累加从而获得电能数值。
电子式电能表也不例外。
它首先对实际线路的电压、电流进行采样，并通过UI乘法器产生功率信号；其次
利用U/f（压/频）转换器将功率信号变为具有一定频率的脉冲信号，并由计数器将脉冲信号累计而得电能量。
电子式多功能电能表结构图计、分时计量、缺相处理、液晶显示、RS485通信等功能则由微处理器CPU控制完成。
多功能电能表一般具有以下几种功能：
1）计量及存储功能。
能计量多种时段的单、双向有功、无功电能；能完成当前功率、需量、功率因数等参数的测量和显示。
能至少储存上一个抄表周期的数据。
2）2）监视功能。
能监视客户功率及最大需量，并通过分析客户电力负荷曲线防止其窃电行为。
3）3）控制功能。
能对客户实行时段控制和负荷控制。
前者用于多费率分时计费；后者是指通过通信接口接收远方控制指令或通过表计内部的编程(考虑时段和负荷定额)控制负荷。
带IC卡接口的电子式电能表不
仅能完成预付费功能，还具有所购电能将用尽时的报警延时、拉闸停电的控制功能。
4）管理职能。
电子式电能表通过通信接口与电力系统的通信网络或抄表系统相连，实现与外界的远程数据交换。
5）通过电能表的地址码（通常为12位十进制数字），电网中有权限的客户端服务器可以设置时间段、时间间隔率、时段功率限制、剩余功率报警限值、代表日、冻结日、需求模式、时间和滑差等，调用和查看用户的实时用电情况读取其相关功能，根据系统调度、电能控制、电能交换和业务核算的需要，将电能计量信息传送到相应部门。
分时电表读数方法 图文 ,民熔
分时电表读数方法一：电能表的分时时段供电部门将每天24小时划分为尖、峰、平、谷四个时段。
江苏省企业峰谷分时电价执行范围为 100 千伏安（千瓦）及以上的大工业、普通工业客户。
分时电价时段峰时：8:00---12:00；17:00---21:00平时：12:00---17:00；21:00---24:00谷时： 0:00--- 8:00为了适用于不同时段电量和电费的计算，在智能电能表中按照规定设定了时段。
二：电能表的各种示数智能电表可查看时间、有功总、正向有功总示数、尖峰平谷四个时段的示数、反向有功示数、最大需量、无功示数、电压、电流等数值。
在计算电费时主要的示数有:01：有功总电量有功功率是实际用电所做的有效功，这个数值是最重要的。
有的表，没有显示有功总电量，直接为正向有功总电量，如：有功总电量=正向有功总电量+反向有功总电量电能表的功率设计为由电网向用户传送为正。
正向有功总电量和反向有功总电量生活大多只有正向有功，有些光伏发电用户才会计量反向有功。
一般情况下有功总电量=正向有功总电量。
02：正向有功和反向有功都会分成四个时段：尖、峰、平、谷，它们的电量关系是：正向有功总电量=正向有功尖段电量+正向有功峰段电量+正向有功平段电量+正向有功谷段电量。
反向有功也一样分成四个时段。
03：需量正有功总需量是系统需要的供电有功需量最大值。
需量时间,就是出现最大需量的时间.04：无功功率是有方向的电网向用户的无功作为正向，反之用户向电网倒送无功就是反向。
将一、四象限无功相加作为正向无功，将二、三象限无功相加作为反向无功了。
组合无功的意思就是四象限无功相加减的结果。
有的表，没有显示组合无功I,直接显示无功I。
如：三：抄表并计算电能用量01：抄表一般工商业用户，需要分别抄有功总示数、有功尖示数、有功峰示数、有功谷示数、有功平示数，如果用电容量超过100kw还需要抄无功示数算功率因数。
02：算电费一般工商业执行分时电价，所以需要算出尖峰谷段的电量，然后乘以各时段的电价，算出各时段的电费，然后相加得出总电费。
民熔电表的分类与工作原理 (图文)
民熔电表的分类与工作原理随着芯片制造及物联网技术的发展，生活中很多计量收费的装置都随之发生了改变。
电表、水表、燃气表以及暖气等都实现了数据的远程采集及控制。
这样不仅大大节省了人工，同样对数据的处理和统计也更为精确化。
浅谈电表的分类与工作原理，民熔电表的分类与工作原理机械式电表使用周期是纯机械仪表，又称感应仪表。
它利用电磁感应原理采集电流和电压，通过机械齿轮传动驱动计数，最后显示功耗。
内部主要由电流线圈、电压线圈、铝盘、永磁体、机械计数装置、接线端子等组成，电压线圈并联到负载回路时，线圈匝数大，线径细；当电流线圈串联到负载电路时，线圈匝数小，线径粗。
两个线圈产生的磁通量一起作用在铝盘上。
由于这两个线圈的作用，铝盘会产生涡流，使铝盘旋转。
在永磁体的阻尼作用下，铝盘将匀速旋转。
在蜗杆和齿轮的驱动下，计数装置对电量进行计数和显示。
浅谈电表的分类与工作原理，民熔感应式电表感应式电表由于使用的是机械装置进行计量，机械装置会因环境因素（如温度）而产生影响。
所以这种电表的稳定性和计量精度相对较差，并且每个电表在出厂时会存在磁路及机械结构的差异，所以需要加入一些补偿措施，长时间的运输及振动后，也需要进行调校。
这种电表在计量时需要带动铝片旋转，产生的功耗较大，并且无法防止窃电等非正常使用行为，需要人工定期抄表，这一点也会大大增加了工作量及用电量统计的时间。
所以这种电表现在基本上已经淘汰了。
电子式电表浅谈电表的分类与工作原理，民熔电子式电表是继感应电表之后的一种电表。
它体积小，重量轻。
电子仪表的测量还需要检测电压和电流。
一般采用电阻分压法检测电压。
电流通过采样电阻检测，采集到的负载电流通过电阻转换成电压。
这种仪表的计量不是机械铝盘，而是一种特殊的计量芯片，输入电压、电流采样信号。
测量芯片将输入电压和电流信号相乘，转换成与产品成比例的脉冲信号。
电量显示部分仍采用机械轮，与感应计不同。
它使用电磁计数装置。
测量芯片输出的脉冲驱动电量显示部的机械装置显示最终电量。
民熔DDS7178型智能电表简介 (图文)
民熔DDS7178型智能电表简介
用电的峰值和谷值的电价有所差别，至少可设置尖、峰、平、谷四个费率，改善用电质量和经济效益。
（3）最大需求测量：
（4）测量功能：测量各相有功功率、无功功率、功率因数、相电压、电流、频率。
5）数据显示功能：智能电度表的功率数据显示有循环显示和固定显示两种方式。
显示内容可编程设定，具有断电后唤醒显示功能。
（6）通信功能：通信信道的物理层必须是独立的，任何通信信道的损坏都不应影响其他信道的正常工作；当发生重要事件时，应支持主动报告。
此外，智能电能表还具有事件记录功能、停电抄表功能、安全保护功能、时钟功能、冻结功能、清零功能、报警功能辅助电源功能等多种功能。
四、DDS7178型单电子式单相电能表
4.1功能概述
Dds7178单电子单相电能表能准确测量单相有功总电能，反向电能计入总电能。
电度表采用防磁反步计数器显示当前电能。
可用于测量频率为50Hz的单相交流有功电能。
电能表的核心器件是专用大规模集成电路（LSI）。
具有外围器件少、结构简单、可靠性高、抗窃电能力强、过载高、精度高、稳定性高、功耗低、使用寿命长等优点。
产品性能指标符合
GB/t17215-2002《静态交流一级、二级有功电能表》的要求
4.2产品特点：
1.变压器降压，抗干扰强
大屏液晶显示，读数方便
采用锰铜分流器，作为电流回路大大提高了仪表的过载能力
家庭用电，安全监测电能
安全放心，省心。
电能表的型号与规格说明 图文,民熔
电能表的型号及规格说明一、电能表的型号与规格1．型号电能表型号的表示方式是用字母和数字的排列来表示的。
一般由类别代号、组别代号、用途代号、设计序号（数字）组成。
类别代号：第一位D表示电能表。
组别代号：第二位D表示单相；S表示三相三线；T表示三相四线；X表示无功；B 表示标准。
用途代号：Z表示最大需量；F表示分时计费；S表示电子式；Y表示预付费；D 表示多功能；M表示脉冲。
设计序号：用阿拉伯数字表示该产品制造厂生产设计规定的序号。
横线后面的数字，表示电能表标定电流的最大允许过载倍数。
例如，DT864-4型电能表，其含义为设计序号为864型的三相四线有功电能表，额定最大电流为标定电流的4倍；DTSD341型电能表的型号含义为设计序号为341的三相四线电子式多功能电能表；DDY11型则表示设计序号为11的单相预付费电能表等。
除上述型号的表示方式外，有些电能表还标有派生号，如T表示湿热、干燥两用；TH表示湿热带用；TA表示干热带用；G表示高原用；F表示化工防腐用等。
2．规格额定电压（又称参比电压）：表示电能表接入电路的电压，一般有220V;3×380V;3×380/220V;3×100V;3×100／万V.额定电流：表示电能表接入电路的标定电流和额定最大允许电流。
标定电流仅作为计算电能表负载的基数，而最大额定电流是电能表允许长期工作的负载电流。
例如，标注为1.5（6）A和10（40）A的电能表，标定电流是1.5A和10（40）A，最大允许负载电流则分别为6A和40A。
额定频率（又称参比频率）：表示确定电能表有关特性的频率值，以赫兹（Hz）为单位。
国产电能表的额定频率均为50Hz。
二、电能表的主要技术特性（l）准确度等级及负载范围。
我国国家标准规定，有功电能表的准确度等级为0.5级、1．O级和2.0级；无功电能表的准确度等级为2.0级和3.0级。
在额定电压、额定电流、额定频率及cos+一1的条件下，1．O级三相电能表工作5000h，其他电能表工作3000h后，其基本误差仍应符合原来准确度等级的要求。
电表的结构及工作原理 (图文)民熔
测量电能的表称为电表（又称电度表和电能表）。
电能表是测量在一定时间内消耗的电能。
它是一个累计表。
直流电能用直流电能表测量，交流电能用感应式交流表测量。
交流电流表可分为单相和三相两类。
在本文中，我们首先要了解电表的结构和工作原理。
电表主要由驱动部分、旋转部分、制动部分和计算机结构组成。
驱动部分由电压元件和电流元件组成。
旋转部分的铝盘安装在驱动部分和制动磁铁之间的间隙中，
1：铝制圆盘、2：串联线圈电磁铁、3：制动永久磁铁、4：并联线圈电磁铁、5：传到计数机构的齿轮、6：接线端子板
其工作原理是：当仪表连接到被测电路时，被测电路的电压加到电压线圈上。
当被测电路的电流通过电流线圈后，两个交变磁通通过铝板。
两种磁通量在时间上相同，分别在铝板上产生涡流。
由于磁通量和涡流的相互作用，产生旋转力矩，使铝板旋转。
制动磁铁的磁通，也穿过铝盘，当铝盘转动时，切割此磁通，在铝盘上感应出电流，这电流和制动磁铁的磁通相互作用而产生一
个与铝盘旋转方向相反的制动力矩，使铝盘的转速达到均匀
由于磁通与电路中的电压和电流成比例，因而铝盘转动与电路中所消耗的电能成比例，也就是说，负载功率越大，铝盘转得越快。
铝盘的转动经过蜗杆传动计数器，计数器
自动累计线路中实际所消耗的电能。
单相电能表用于测量单相线路的电能。
测量三相四线制电能时，必须使用三相电能表；测量三相三线制电能时，通常采用双组分三相电能表。
无论是单相或三相电度表，它们的工作原理相同，只在电表的结构上有单元件和数个元件的区别。

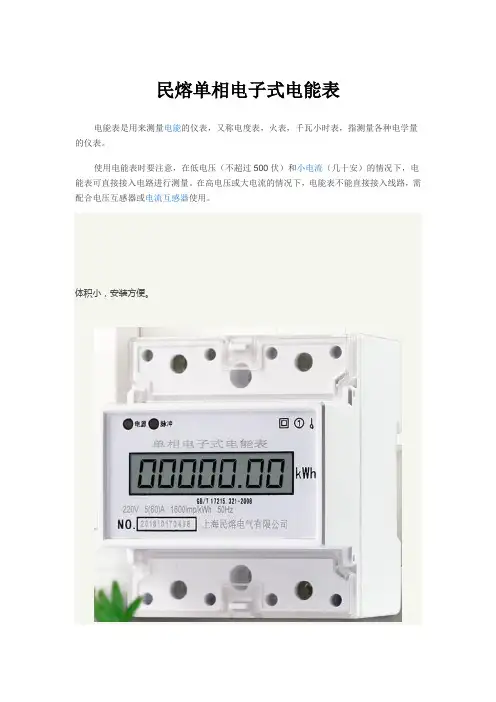

民熔单相电子式电能表简介 图文
民熔单相电子式电能表
电能表是用来测量电能的仪表，又称电度表，火表，千瓦小时表，指测量各种电学量的仪表。
使用电能表时要注意，在低电压（不超过500伏）和小电流（几十安）的情况下，电能表可直接接入电路进行测量。
在高电压或大电流的情况下，电能表不能直接接入线路，需配合电压互感器或电流互感器使用。
体积小，安装方便。
产品尺寸
产品参数
垫片采用紫铜材质导电性更好更稳定
接线端子保护盖
防水防尘接线方便紫铜端子减少电损
大液晶屏显示
高精度低功耗
无法从外部修改数值，更安全
直线式接线图。
民熔预付费插卡电表简介 图文
IC卡预付费电度表亦称为IC卡预付费电能表、智能电表，是以IC卡作为电能量值数据传输介质，在电度表（电子式电度表或机械式电度表）中加入负荷控制部分等功能模块，从而实现电量抄收和电量结算的智能型电度表。
管理售电系统95年前，主要为电钥匙IC卡，以93C46和24C01为主IC卡为可擦写存储芯片（EEPROM）或一般存储卡，IC卡存储方便、使用简单、价格便宜，安全性不高，存在被破解的可能性，用户以物业小区为主。
95年~99年，主要为电话卡式IC卡，以存储卡（24C01）和逻辑加密卡（4442、4428）为主其中逻辑加密卡（4442、4428）的安全性得到进一步提高，内嵌芯片在存储区外增加了控制逻辑，在访问存储区之前需要核对密码，只有密码正确，才能进行操作。
用户从单纯物业小区扩展到电力行业管理部门，开始大规模普及使用98年~至今，主要为金融级IC卡，以CPU卡（CPU卡和SAM模块为加密介质）为主CPU卡内嵌芯片相当于一个特殊类型的单片机，内部除了带有控制器，存储器，时序控制逻辑等外，还带有算法单元和操作系统，存储容量大，处理能力强，信息存储安全等特性。
率先在北京供电局全面推广，并在河南、湖南等城市开始推广。
（1）不需要人工抄表，有利于现代化管理。
IC卡电表的使用避免人工抄表上门收费给客户带来的诸多不便，且历史购电数据均可以保存，便于客户查询。
（2）充分体现了电力的商品属性。
实行先买电后用电，客户可以根据自己的实际需要有计划地购电、用电，不会因欠费而发生滞纳金，增加不必要的开支。
（3）解决了收费难的问题。
能很好地解决零散居民客户、临时用电客户、经常欠费客户的收费问题。
IC卡电表具有多种防窃电功能，起动电流小、无潜动、宽负荷、低功耗，误差曲线平直、长期运行时稳定性好，外形美观、体积小、重量轻、安装方便。
准确度高：全电子式设计，内置进口专用芯片，精度不受频率、温度、电压，高次谐波影响。
长寿命：采用SMT技术，优化的电路设计，整机出厂后无需调整电路。
民熔DDS8383-LDG家用导轨式电表简 介 图文
民熔DDS8383-LDG家用导轨式电表简介普通的电表：我们现在家用电度表都是有功电度表，它记录是电器消耗的有功电能，无功电能是不记录的，对普通灯泡、电炉等电热丝加热元件消耗的只有有功电能，而一些有电感的或有容感的负载上（电机、电视机、空调、日光灯等），除了有功电能的消耗外，还有无功电能的消耗。
也就是说在有感负载的视在功率是有功功率与无功功率的矢量相加，它们之间相差90度，视在“度数”功当然要大于电度表记录的有功度数。
民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表品牌民熔型号DDSD-LDG名称导轨式电能表精度1级额定电压220V/50Hz额定电流60A/80A(65A)外形尺寸36.6*78.4*65.6mm环境温度-10~50℃但对无感负载上所消耗的电能是100%记录在电度表上的，是无法通过并联任何电器负载来减小有功电能的消耗。
对有感负载，电度表只记录有功电能消耗，用户不要担心电度表多记录耗电。
要想通过外部电器来减小有功电能的都只能是骗人的把戏，除非平时多注重节约用电。
2 IC卡电表内部是由基表、主控单片机芯片、数码显示、继电器开关、ESAM模块和IC卡接口组成。
民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表普通家用电表主要由两个系统组成：测量系统和单片机处理系统。
测量系统：是一块单相电子式电能表。
工作原理为：由分压器完成电压取样，由取样电阻完成电流取样，取样后的电压电流信号由乘法器转换为功率信号，经V/T变换后，推动计度器工作，并将脉冲信号输入单片机系统。
民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表用户需在供电部门交款购电，所购电量在售电机上被写进用户电卡，由电卡传递给电表，电卡经多次加密可以保证用户可靠地使用。
当所购电量用完后，表内继电器将自动切断供电回路。
当然电子表的功耗相对于机械表要大，因为驱动数码管或带背光的LCD需要更多的电流，一般数码管（相当于8个LED灯并排，但位置不同，根据亮灭来显示不同数字)点亮一点大概需要20mA的电流，显示的越多，自身消耗的越大，而机械电表现在大多数做的很灵敏，自身消耗大概是1月1度的表损（供电局在家用电费单上会多加一度电的损耗），并且机械电表不用电是没有消耗的，而电子表不用也会有损耗，一般用3段数码管+微控制器大概需要2-3W的自身消耗，会浪费更多的电能民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表实时显示一目了然民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表优质内芯打造更可靠的电表使用更放心民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表接线图民熔DDS8383-LDG 家用导轨式电表，让你安心省心生活无忧的电表更多内容可关主微信公众号民熔电气集团回复电气可获取更多电气行业资料。
电表基础知识 (图文)民熔
电表基础知识电表是电能表的简称，是用来测量智能的仪表，又称电度表，火表，智能表，千瓦小时表，指测量各种电学量的仪表电表知识讲解-最全面，最详细，民熔Ammeter，又称“安培表”。
--电流表是测量电路中电流大小的工具--在电路图中，电流表的符号为"圈A"--直流电流表的构造主要包括：三个接线柱[有"+"，"-"两种接线柱，如（+，-0.6，-3）或（-，0.6，3）]，指针，刻度等（交流电流表无正负接线柱）--电流表的使用规则：：①电流表要串联在电路中（否则短路。
）；②电流要从"+"接线柱入，从"-"接线柱出（否则指针反转。
）；③被测电流不要超过电流表的量程（可以采用试触的方法来看是否超过量程。
）；④绝对不允许不经过用电器而把电流表连到电源的两极上（电流表内阻很小，相当于一根导线。
若将电流表连到电源的两极上，轻则指针打歪，重则烧坏电流表、电源、导线。
）.电压表是测量电压的一种仪器1）常用电压表——伏特表符号：V2）大部分电压表都分为两个量程。
（0—3V）（0—15V）3）正确使用：调零（把指针调到零刻度）并联（只能与被测部分并联）正进负出（使电流从正极接入流进，从负极接入流出）量程（被测电压不能超过电压表的量程，用“试触”法选择适当量程电表。
4）直流电压表的符号要在V下加一个_，交流电压表的符号要在V下加一个波浪线“~”电压表有三个接线柱，一个负接线柱，两个正接线柱例如学生用电压表一般正接线柱有3V，15V两个，测量时根据电压大小选择量程为“15V”时，刻度盘上的每个大格表示5Ⅴ，每个小格表示0.5V（即最小分度值是0.5Ⅴ）；量程为“3Ⅴ”时，刻度盘上的每个大格表示lV，每个小格表示0.1V（即最小分度值是0.lⅤ）。
我们可用电流表来测量电流的大小．电流表的符号是（A）．交流电压表能在不区分正负极的情况下正确选择量程，并在被测电路两端直接并联。
预付费电能表 详细介绍,图文,民熔
预付费电能表又叫做定量电能表、IC卡电能表，除了具有普通电能表的计量功能外，特别的是用户先买电，买电后才能用电，若用完电后用户不继续买电，则自动切断电源停止供电。
预存方法预付费电表常见的主要指标1、准确度等级：1.0级，符合GB/T17215、IEC62052 、IEC62053、电流规格： 5(20)A，5(30)A，10(40)A，20(80)A3、额定电压：AC220V4、额定频率：50Hz5、起动电流：0.4%Ib6、功耗：≤1W7、环境工作条件：-20℃～+55℃，相对湿度不超过85%（温度+25℃）三相主要技术指标8、工作电压：在参比电压的±15%波动范围内，能正常工作。
9、功耗：≤2.5W10、显示：4位LED数字+乘10指示灯显示表内剩余电量；计度显示累计用电量。
11、控制继电器触点容量：交流10A/100V；3A/220V。
12、工作环境温度为：-10℃~+50℃。
13、工作环境相对湿度：≤85%(温度为+23℃)。
标准GB/T 17215.321-2008 《交流电测量设备特殊要求第21部分：静止式有功电能表》GB/T 18460.3-2001 《IC卡预付费售电系统第3部分：预付费电度表》DL/T 645-1997 /DL/T 645-2007 《多功能电能表通信规约》等安装说明导轨式：DDSY1352-XM预付费计量仪表采用[1] ，如下图：DDSY135235mm标准导轨安装方式DDSY1352-XM单相电子式预付费电能表采用35mm标准导轨安装方式。
注：①接线时务必拧紧，避免因接触不良而引起电能表工作不正常；②电能表ctrl 端子用于连接预付费表专用断路器的ctrl 信号输入端，以完成对负载回路的控制。
