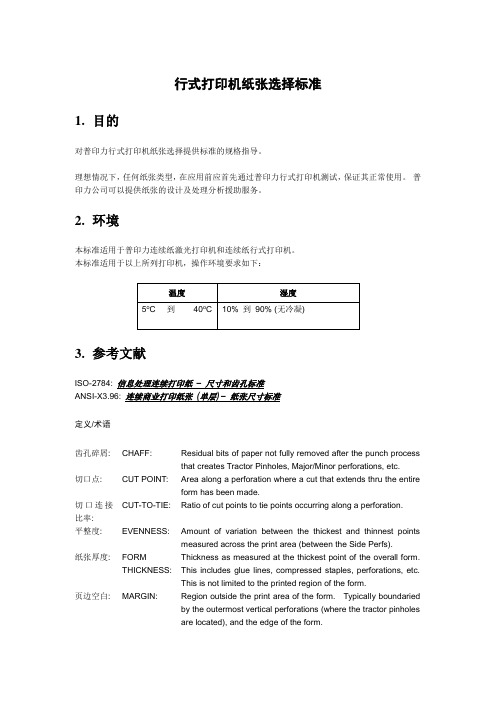

行式打印机纸张选择标准1. 目的对普印力行式打印机纸张选择提供标准的规格指导。
理想情况下，任何纸张类型，在应用前应首先通过普印力行式打印机测试，保证其正常使用。
普印力公司可以提供纸张的设计及处理分析援助服务。
2. 环境本标准适用于普印力连续纸激光打印机和连续纸行式打印机。
本标准适用于以上所列打印机，操作环境要求如下：3. 参考文献ISO-2784: 信息处理连续打印纸–尺寸和齿孔标准ANSI-X3.96: 连续商业打印纸张(单层) –纸张尺寸标准定义/术语齿孔碎屑: CHAFF: Residual bits of paper not fully removed after the punch processthat creates Tractor Pinholes, Major/Minor perforations, etc.切口点: CUT POINT: Area along a perforation where a cut that extends thru the entireform has been made.切口连接比率:CUT-TO-TIE: Ratio of cut points to tie points occurring along a perforation.平整度: EVENNESS: Amount of variation between the thickest and thinnest pointsmeasured across the print area (between the Side Perfs).纸张厚度: FORMTHICKNESS: Thickness as measured at the thickest point of the overall form. This includes glue lines, compressed staples, perforations, etc. This is not limited to the printed region of the form.页边空白: MARGIN: Region outside the print area of the form. Typically boundariedby the outermost vertical perforations (where the tractor pinholesare located), and the edge of the form.打印区域: PRINT Region where printing occurs, always between the side perfs.AREA:打印部位:PRINT STATION:Area within the printer where actual impacts associated with printingtakes place on the form.钉紧孔: STAPLE: Punch-cut fastening stitch(es) located along the vertical edge and within the side perf region of a multipart form.隆起:TENTING:Measured thickness difference between print area of the form and the peak thickness of a Major Perf. Typically caused by overly stiff perfs or mis-registration of inner parts of multi part forms.连接点:TIE POINT:Area along a perforation between cut points. The following figures will assist in the definition of terms found throughout this document.图1: 连续纸张基本术语图2: 撕纸线向内和向外定义Side View of formInward Perf图3: 撕纸线切口点和连接点定义PERFORATION4. 指导标准4.1 应用环境：我们建议所有纸张在正式使用之前，在应用环境中调节24小时。
PRINTRONIX普印力行打简易使用手册簿
PRINTRONIX行式打印机简易使用手册印邦科技2005年11月8日二、安装。
1、电源要求1．1打印机使用单独的交流电源插头，电压在220V，电流为5安培，频率50或60HZ。
1．2工作习惯，打印之前开机，下班关机，中途不用关机。
1．3打印中有异味或异样响动，请关机联系服务工程师。
2、色带的安装2．1、将打印纸厚度控制杆抬起到最大位置，然后按住右边的卡子上的插销，将色带轴套到右卡子上，色带经过右边色带导向器，进入掩膜和挡片中间（打印头前2片银色铁片），再途径左色带导向器，最后左边和右边上色带轴相同（参照机盖上的图）2．2安装中应当注意色带一定要夹2铁片中间，途径左右导向器时色带一定要上在轨道里面。
图1图2 图33、装纸3．1、在脱机模式或者关机情况下，将纸厚度控制器调到最大，送纸器2边盖打开，清除打印机上剩余的纸，然后在下面纸槽处送入打印纸（建议叠一下送入，增加纸硬度），当纸送出高于打印头位置可以移出一只手去拉出打印纸，再放入送纸器的拖纸链上的齿轮上对齐2边，关上送纸器盖。
图4 图5图63．2、在脱机模式下，连续快速按几次换页键将打印纸页缝对齐拖纸器盖上中间位置的箭头，再按定页端，机器会自动对齐打印初始位置。
图7⑶、纸厚度控制器上分别有A、B、C三个字母，相对代表打印纸厚度分别是1、3、5层标准纸的打印纸厚度，由于建行普遍是新机器，打印锤磨耗小，所以建议在调节纸厚度时稍微调大一些，单层A-B之间。
多层B或者B-C之间。
当然这以打印效果为准，以最佳效果为标准，根据具体情况进行调节。
图83．4、柜式打印机改变门所开方向P5206H的机器前后门都可以改变打开的方向，在机柜上前后分别有8颗螺丝固定前后门，只需要取下螺丝把原来固定零件固定在另外一边就可以改变打开方向了。
3．5、打印机面板操作打印机面板上分别有联机/清除、换页、察看/归位、删除、确认、选业/质量、配置打印、定页端、前项、后项、向上和向下共12个键。
TP UP-NH 行式热敏打印机 操作指南
TP UP-NH行式热敏打印机操作指南（试用版）生产商有权修改说明书的内容而不做事先声明 !安全信息为有效、安全地使用您的打印机，请遵守以下规定。
使用前·请在使用打印机前详细阅读操作指南，以掌握正确的使用方法。
·请将本[操作指南]放置在方便易取的位置，以便随时取出参阅和寻找问题解答。
.安全上的注意事项假如漠视下述注意内容，错误使用打印机的话，可能造成打印机损坏。
△注意·如果出现卡纸情况，务必先断电，等待10秒钟，让机头完全冷却下来，才开始除掉塞纸。
·请勿将本产品放置在潮湿或多尘的环境中。
·不可重压，不能堆放。
.使用上的注意事项纸卷·必须使用符合要求的纸卷。
·请勿选用末端被黏合在纸轴上的纸卷，否则打印机便无法正确测出纸卷末端，也可能对打印机构造成损害。
目录1.开封 (3)2.打印机构造及说明 (4)2.1 打印机外形 (4)2.2 安装打印纸 (5)2.3 指示灯和键操作 (8)2.4 接口连接 (9)2.4.1并行接口 (9)2.4.2串行接口 (11)3.连接操作 (12)4.打印头的清洗方法及注意事项 (12)1 23 41.开封打开包装箱后，请马上检查以下各项。
图1-1 整机2.打印机构造及说明 2.1 打印机外形TP UP-NH 打印机面板上有两个按键和两个指示灯，其外形如图所示：图2-1 TP UP-NH 打印机外形图1-2电源适配器图1-3热敏纸5 62.2 安装打印纸TP UP-NH 打印机装纸过程如下：1）接通电源图2-2 接通电源2）如图2-3所示，按机壳上箭头指示方向，用双手水平向前推动活动盖板，推开后，轻轻取下,图2-4的用力方向是不对的。
图2-3 正确推动活动盖板图2-4 错误推动活动盖板3）将纸端剪成如图2-5的式样，先将纸卷放在纸卷槽内，纸端在下，如图2-6，抬起机头抬杆，如图2-8，将纸端对准机头入口处插入，直至纸端从上端露出，放下抬杆，图2-7纸端在上是不对的。
普印力行式打印机-高速行打使用培训资料-P5P7系列-在线
– 仅使用普印力原装色带。使用非标准色带可能产生油 墨迁移问题、导致打印质量下降并对打印机造成严重 损害。
– 不正确地拧紧打印纸厚度控制杆可能会出现拖尾效应， 使打印质量下降、卡纸并损坏滚筒和打印梭组件。切 勿将打印纸厚度控制杆拧得过紧。
重庆晨航科技有限公司
Maintenance维护保养
• 打印机要每6 个月或在每1000 个工作小时后清洁一次， 以先符合条件时间为准。如果打印机所在环境灰尘很多 或者打印量繁重，就需要经常清洁。
• 维护得当有助于打印机完成高质量的打印工作。定时清 洗、正确操作以及使用标准的打印机耗材（比如纸和色 带）可确保打印机保持最佳性能。
重庆晨航科技有限公司
安装色带和打印纸注意事项
• 色带安装
将色带绕过色带向导 器并沿色带槽前进。 务必将色带在字锤组 件盖和色带罩之间穿 过,将空色带轴套在右。 最后压下色带轴，让 色带安装到位。
重庆晨航科技有限公司
更换色带注意事项
Step #1
Step #2
Step #3
Step #4
重庆晨航科技有限公司
安装色带和打印纸注意事项
• 打印纸的安装
打开打印机机箱前门， 将打印纸放在底版上。 将滚筒控制杆抬起， 通过纸槽输送打印纸。
重庆晨航科技有限公司
安装色带和打印纸注意事项
• 打印纸的安装
解除送纸器左右两边的锁将其 调整到合适的位置（为了避免 在滚筒上打印损坏打印机，左 送纸器最好固定在打印标尺上 的‘1‘刻度左侧），然后将纸先 装到左边的送纸器链轮上固定 ，关闭左送纸器门，在按其方 法固定右边的纸。
重庆晨航科技有限公司
普印力P7003H高速行式打印机安装步骤及参数设置配置手册
普印力P7003H高速行式打印机安装步骤及参数设置配置手册安装步骤及参数设置配置手册-------此手顺适用于Printronix P7000HD打印机目录:1、打印机安装1.1驱动程序1.2打印机设置、打印机操作 22.1打印参数设置2.2纸张安装2.3色带安装 3、使用注意事项和故障处理3.1使用注意事项3.2常见错误代码1、打印机安装注意:所有打印机均接主机LPT接口，主机自带有LPT接口的默认为LPT1，如有单独添加PCI卡的LPT接口，需要在设备管理器里查看是哪一个接口，1.1 驱动程序:epson 1600K打印机驱动程序，1.2 打印机设置:打开安装的打印机，在“打印机属性”中选择“打印首选项”，在弹出的对话框中选择“高级”，在弹出的对话框中的纸张规格中选择“美国标准”，点击“确定”保存即可;其他不做任何设置;如下图32411.3 安装驱动程序后可以将打印机共享，其他电脑可直接通过网络安装打印机即可，设置不做任何更改。
2、打印机操作。
2.1打印参数设置:打印机第一次安装或者恢复成初始设置后需要进行此步骤打印机操作控制面板示意图操作步骤如下a) 按“联机/清除”按钮，状态指示灯灭，将机器置于“脱机状态”，再同时按解除锁定。
b)选择打印速度:在“quick setup”菜单中再按，再按，在出现“Graphicsspd Up”菜单时按再按，选择“Enhanced”，再按“确认”键即可。
c) 保存先前的设置:在“quick setup” 菜单中再按，再按，在出现“save config”后按再按，选择“1”，再按“确认”键即可。
d)设置开机配置:在“quick setup” 菜单中再按，再按，在出现“power-upconfig” 后按再按，选择“1”，再按“确认”键即可。
e) 完成设置后再同时按将打印机锁定，以后每次开机就会默认读取此设置。
经过上述步骤设置完成后，打印机上不再做任何设置。
普马打号机说明书.X
目录第一章:引言第二章:安装2.1标准配置2.2安装2.3气压调节2.4打印针选择2.5计算机硬件配置说明2.6程序安装第三章:文件编辑3.1开机过程3.2编辑绘图窗口说明3.3编辑操作基础知识3.4输入3.5编辑3.6显示3.7文件读写第四章:工具菜单的使用4.1系统参数设置4.2硬件测试4.3文本替换4.4文本（条码）打印控制4.5编辑用户字体和更新用户字体4.6打印历史第五章:打印5.1文本替换打印5.2打印5.3一拖二打印第六章:故障检测与其它6.1一般检查6.2调节打印深度6.3其它故障检测附件标准参数设置图原理图、接线图CAD图形转换及调用方法高级故障检测方法第一章:引言气动标记刻划机的工作原理是:操作人员按一定的规则将需刻印的字符和图形输入计算机,计算机控制刻印针按字符,图形的轨迹移动,同时压缩空气使刻印针冲出一定距离,从而在工件上打出由连续的字符和图形.根据这一原理,有以下几点结论:A.刻印深度和工件材质,刻印针离工件表面的距离,气压,刻印速度有关.一般而言,材料越软,刻印越深;刻印针离工件表面越近(大于最小距离),刻印越深;气压越高,刻印越深;刻印速度越慢,刻印越深.B.刻印线条宽度和针尖形状有关.刻印针越尖,刻印线条越窄.注意:A.设备使用220V,50HZ,+/-5%交流电,输入电一定要接地；气动打标机工作气压为0.4-0.6MPa压缩空气；不符合此要求的电,气源将损坏机器.B.在拆装本机任何连接线,部件之前,必须关闭所有电源和气源,否则将损坏设备.C.设备X-Y平台上的导轨每周必须清洁并加普通机油一次,传动齿形皮带上不能沾染油污.D.打标机是精密数控设备,任何不遵循操作指南的操作都有可能损坏机器.操作人员必需熟读本说明书后才能上机操作.第二章:安装2.1标准配置一台标准型标记刻印机由下列所示部件组成:主件----计算机控制器刻划机附件----调节支架刻印针气压调节阀16芯屏蔽电缆7芯电缆3芯电源线25芯数据线6mm气管2.2安装A.用螺丝连接打印机和调节支架，注意刻印针在刻划机上移动时应与底面平行；B.用6mm气管连接气压阀和刻划机，气接头是快速接头，取下气管时应压下接头顶部；C.用16芯和7芯电缆连接打印机和控制器，两头都是航空插座，无正反之分；D.用3芯电源线连接控制器和电源；（注意您的电源接地了吗？）E.用25芯数据线连接控制器和计算机；F.用气管(用户提供)连接气压调节阀和气源；G.将打印针连接在打印机上。
打印机培训的资料-PPT课件
打印机及其相关知识部分
八:常用像素（ DPI ）
360Ⅹ360 360Ⅹ180 180Ⅹ180 180Ⅹ90 90Ⅹ90
打印机及其相关知识部分
九：常用点阵
24 Ⅹ24 24 Ⅹ12 24 Ⅹ16 16 Ⅹ16 12 Ⅹ12
打印机及其相关知识部分
十:色带部分 1:外形分架(盒)式和盘式 2:色带芯带基为尼龙材质,质量由型号确定 3:色带芯宽度在13mm-25mm之间,长度因 品牌和型号不同,差别很大 4:色带分油墨型和碳油墨混合型 5:色带分单色和多色
★
★ ★ ★ ★ ★ ★ ★
激光 喷墨 条码
连续纸打印机 单页纸式打印 机 4/6英寸热敏打 印机
高速打印机品牌和型号介绍
品牌
EPSON OKI SEIKOSA D.P APTI GW Jolimark
国家
日本 日本 日本 美国（OEM） 日本
产地
型号
8570C /8530C BP7800 8524
文字处理打印机 存折打印机 票据打印机 报表流水打印机（含高速、超高速、行 式打印机） 喷绘打印机 热成像打印机（热升华、热转印）
打印机及其相关知识部分
4:按有效打印宽度分类
136列(ASCII状态) (宽行打印机) 100列(ASCII状态) 80列(ASCII状态) (窄行打印机) 20列以下属于微型打印机（不属于讨论对象）
打印机用途
三：各类型打印机在银行业务部门使用定位
基础网点/分理处 支行/分行 业务报表 打印 数据中心 其它
银行需求打印机类型
票据/通用打印 机 存折打印机
窗口票据 /凭证打 印 ★ ★
业务报 表打印 ★
SP作业员印刷机初级培训-罗玉宾
固定钢 网前部 挡块
怎样拆装刮刀
➢在刮刀控 制 单元点击 SQ OPEN 刮刀 单元自动移 动 翻转，到 可拆装刮刀 状态如图示：
刮刀单元的 开关
刮刀单元移动到 最后
刮刀单元移动到印刷位置 进行更换．
刮刀单 元移动 到原点 位置进 行更 换．
怎样拆刮刀
➢刮刀头部移动
S/S 段“万能”底 座
C/S 段根据各机种 定制的底座
清洁TABLE平台底部异物
清除异 物。保 持整洁
定时倒出空调冷却水
➢取出水箱水 位感应器插 头便可倒出 冷却 水
水位感应 器插头
需倒出的 冷却水
空调滤网清洁
➢用气枪吹除空
空气滤
气滤 网上灰尘
网
滤网
压板支架清洁
➢清洁压板架 上脏物，以 免生产时污 染PCB，影 响质量
历史记录查 找
历史记录
➢历史记录提 供查询设备 历史信息， 如设备故障 记录，为设 备检修提供 帮助
历史记录时日
错误画面 列表
各轴显示情 报
输入密码
➢输入密码 切换至工 程师模式
密码输入
密码 确认
基板尺寸 编辑
基板识别 参数编辑
基板位置 设定
选择机台执 行功能
Check机台 设定参数是 否ＯＫ．
度 角度，钢
网间隙，脱
膜速度，方
式等
前后刮刀印 刷速度设定
前后刮刀偏移 补正
印刷参数设定
刮刀的运行次数 (单次,双次)
刮刀托摸设定
基板与网板间隙
脱摸速度
脱摸距离
刮刀印刷气 压设定
刮刀长度 设定
刮刀角度
开机生产画面
7-B-SX维修培训
打印头抬起构造，操作性能出色。
●补充用纸容易 ●印纸堵塞除去容易 ●清洁工作容易 ●色带填充容易
用紙
Copyright (C) TOSHIBA TEC All Rights Reserved. Copyright (C) TOSHIBA TEC All Rights Reserved.
B-SX系列条码机特点——碳带节约性能
Copyright (C) TOSHIBA TEC All Rights Reserved. Copyright (C) TOSHIBA TEC All Rights Reserved.
碳带
请使用TEC认可 的碳带
外碳 最大长度：600m
Copyright (C) TOSHIBA TEC All Rights Reserved. Copyright (C) TOSHIBA TEC All Rights Reserved.
B-SX系列条码机特点——高速印字／高速度送纸与其他公司产品比较
固定格式５枚打印送纸的比较 Zebra Z4M
Z4M-300dpi 19.5秒
（Stop）
●打印试样
TEC B-SX5T
B-SX5T-300dpi 7秒 （Non-Stop）
●打印条件：
直接原色、高速印字
B-SX5T-300dpi=8ips)
B-SX4T/5T外观图
丰富的接口 强大的扩张功能
Байду номын сангаас
Copyright (C) TOSHIBA TEC All Rights Reserved. Copyright (C) TOSHIBA TEC All Rights Reserved.
技术参数
功能
打印头构造 分辨率 最高打印速度 有效打印宽度 接口
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
故障排除思路
维修实例说明一
在日常维修工作中工程师经常碰到联机不打印或打印乱码等现象。在碰到 这种问题时首先应该想到打印机只是一个电脑外设，必须和主机配合起来 才能使用，而打印机与主机之间需要通过数据线（通常所说的并口、串口 和网口）来实现通讯，那么出现这种问题后自然有三种原因可以分析：1、 打印机自身的问题。2、数据线的问题。3、主机方的问题。工程师在现场 必须先了解客户的数据传输方式即操作平台（WINDOWS、UNIX或其它方 式）、使用的端口（并口、串口、网口或其它）等现场信息。当打印机的 内部配置不对或接口电路出现问题时可能会引发上述故障。同样当数据线 （并口线、串口线、网口线或其他）出现问题时也可能引发上述问题，在 此我们必须知道一些常识，例如并口线最好不能超过5M、RS232串口线不 能超过15M，串口线有很多种接线方式，所使用的串口线是否是按打印线 来制作的、网线接线是否有问题、打印线是否都有接地措施等。同样主机 设置不对也会造成问题，这里也需要明确一些常识，例如在WINDOWS系 统下打印时是否使用了正确的驱动程序、驱动程序中参数的设置是否正确、 并口打印时主机BIOS电路中对并口也有定义是否正确、主机中对串口中的 波特率、数据位、停止位等都有定义是否与打印机中的相关定义一致等。 只有对各项基本知识和处理方式都熟悉后才能对症下药。
控制面板与打印机组件位置
重庆晨航科技有限公司
安装色带和打印纸注意事项
• 色带安装
首先安装色带前需要 将打印盖打开，把滚 筒控制杆抬到允许的 最大位置。
重庆晨航科技有限公司
安装色带和打印纸注意事项
• 色带安装
将色带绕过色带向导 器并沿色带槽前进。 务必将色带在字锤组 件盖和色带罩之间穿 过,将空色带轴套在右。 最后压下色带轴，让 色带安装到位。
重庆晨航科技有限公司
Troubleshooting故障排除
• • • • • • • Paper Jam卡纸 Print quality problem打印品质问题 Shuttle Jam梭头问题 Barcode damager条码问题 8.5V Power FAIL电源问题 Host communication problem通讯问题 Other problem其他问题
重庆晨航科技有限公司
Maintenance维护保养
• 打印机要每6 个月或在每1000 个工作小时后清洁一次， 以先符合条件时间为准。如果打印机所在环境灰尘很多 或者打印量繁重，就需要经常清洁。 • 维护得当有助于打印机完成高质量的打印工作。定时清 洗、正确操作以及使用标准的打印机耗材（比如纸和色 带）可确保打印机保持最佳性能。 • 在清洁打印机前请断开电源。 • 使用打印机时，请牢记以下重要维护原则： – 仅使用普印力原装色带。使用非标准色带可能产生油 墨迁移问题、导致打印质量下降并对打印机造成严重 损害。 – 不正确地拧紧打印纸厚度控制杆可能会出现拖尾效应， 使打印质量下降、卡纸并损坏滚筒和打印梭组件。切 勿将打印纸厚度控制杆拧得过紧。
重庆晨航科技有限公司
安装注意事项
除去包装材料
重庆晨航科技有限公司
安装注意事项
除去包装材料
重庆晨航科技有限公司
安装注意事项
松开打印纸输送链
布置电源线与I/O接头 •检查电源线– 防止接地错误 •避免共用– 单源电源点连接 •接口电缆– 正确的接地信号 •并口接口– 正确的终止
重庆晨航科技有限公司
重庆晨航科技有限公司
普印力行式打印机技术服务培训
China CHKJ 2016-3-01 V1.0
Installation and basic operation 装机和基本操作
• Receiving收货及安装注意事项 • Testing (Shift test and black test)自检 (Shift字符和全黑测试) • On line testing联机测试 • Control panel控制面板 • Caution注意事项(Top cover, Platen motor gear, Interface, Ribbon)
解除送纸器左右两边的锁将其 调整到合适的位置（为了避免 在滚筒上打印损坏打印机，左 送纸器最好固定在打印标尺上 的‘1‘刻度左侧），然后将纸先 装到左边的送纸器链轮上固定 ，关闭左送纸器门，在按其方 法固定右边的纸。
重庆晨航科技有限公司
安装色带和打印纸注意事项
• 打印纸的安装
转动垂直位置旋扭，将 打印纸送入打印纸导向 器装置。然后旋转滚筒 停止按扭，以适应打印 纸的厚度（A-B-C）。 最后降下滚筒自动器。 最后连续按几次换页键， 确保打印纸能在导纸器 上能顺利输送。
重庆晨航科技有限公司
Receiving收货
• 收货时请检查外包装防倾倒标签是否破损，外 包装硬纸箱是否完好，如发现破损情况，请联 系普印力相关人员并拒绝签收。 • 打印机使用一个木托盘和硬纸箱以及防护袋装 运。请保留所有包装材料，以备重新运输时使 用。 • 如果发生打印机开箱即损情况，请及时联系普 印力维修中心，并拍摄能清晰反映出具体破损 情况的外包装箱照片（包括打印机序列号标签） 和打印机具体损坏部位照片。并按要求详细填 写<<打印机故障申报记录>>
重庆晨航科技有限公司
故障排除思路
维修实例说明二
• 在这里介绍一个多次出现过的问题，工程师在处理时都一筹莫展，走了很多 弯路才找出问题所在，在此供大家参考。 • 问题：P7206H/08H机器在WINDOWS下打印时，使用低速打印正常，高速 打印时出现压纸杆（即打印辊）来回跳动，一会儿合上一会儿打开。 分析：一般这种现象的产生主要是信号衰减造成的 结果： 某招行：并口线长度超过10M，更换成5M线后正常 某人民银行：并口线质量问题，更换质量好的后正常。据反映该有问题的数 据线换到其他的普通打印机上是正常的。 某供电公司：用PRINTRONIX的驱动程序后正常。原来使用的是LQ-1600K 驱动程序，该驱动程序中对打印机的分辨率控制不严格，造成数据传递到打 印机后打印机根据内部设置的字体分辨率重新换算要打印的字体，占用了打 印机资源，CPU处理速度跟不上导致上述故障的产生。
重庆晨航科技有限公司
控制面板
重庆晨航科技有限公司
自检测试
打印机器当 前的配置
重庆晨航科技有限公司
Maintenance维护保养
• • • • • • • • • • • • Clean the outside of printer清洁机器外部 Clean the inside of printer清洁机器内部 Clean ribbon guide色带导轴 Clean Platen压纸杆 Clean spline shaft花键轴 Clean ribbon mask掩膜 Check Platen gap检查压纸杆间隙 Check Paper feed belt检查走纸皮带 Check Platen belt检查压纸杆皮带 Check tractor检查拖纸器 Check phasing, image quality检查梭头相位打印品质 Check grounding clip检查接地
重庆晨航科技有限公司
清洁机器内部及梭头
打印机使用一段时间，纸张和墨滴微粒会在打印机内部逐渐积聚。这很正常。纸尘和墨滴积聚必 须定期清除，以免降低打印质量。大多数纸尘会在滚筒末端和色带轨迹四周积聚。清洁打印机内 部时请执行下列步骤。 •1. 关闭打印机并拔下电源线，打开打印机盖。将打印纸厚度控制杆完全抬起，取下纸张。 •2. 松开两个色带轴并小心地将它们从毂中取出。从色带轴中取出色带。从色带轴中取出色带。 •3. 用牙刷将纸尘和色带细毛从进纸器、打印梭盖配件、底盘铸件和色带导向器清除。用真空吸 尘器清除剩余的灰尘。小心在字锤组件和周围区域小心用真空吸尘器清除以免损坏。为防止腐蚀 设备，在清洁打印机机械部件时只能使用酒精。用来清洁机械部件的溶剂不得含水。 •4. 用软布擦拭花键轴。检查色带罩和字锤组件盖，寻找碎纸片和色带细毛。 •5. 用蘸有少量无水酒精的软布清除滚筒上的灰尘和墨迹。(滚筒是字锤组件盖后的厚银杆，在打 印纸厚度控制杆旋转时旋转。)清洁色带导向器。 •6.梭头的清洁：拆掉梭头，烫纸片，先用布清洁走纸传感器。拆掉掩膜，用牙刷对打印针进行清 洁，用布对掩膜进行清洁。结束后，把梭头装回原位。 •7. 用刷子和真空吸尘器清除下部机箱内积聚的灰尘和渣滓。 •8. 用蘸了水和中性洗涤剂或玻璃清洁溶剂的干净、无绒布擦拭下部机箱内部。用干净、无绒布 擦干下部机箱内部。 •9. 安装色带并加入纸张。 •10. 清洁滚筒时务必非常小心，不要让字锤组件沾上酒精，因为酒精会严重损坏字锤组件。只有 经过培训的服务技术人员才可以清洗打印梭配件。
重庆晨航科技有限公司
Paper Jam卡纸
• • • • • • • • 检查压纸杆的间隙 检查上盖走纸路径 检查纸架 检查静电刷 检查走纸链 检查烫纸片 检查纸张传感器 检查掩膜
重庆晨航科技有限公司
打印品质问题
• • • • • • • • 检查压纸杆的间隙 检查色带 检查烫纸板 检查掩膜和打印锤 检查梭头的相位值 检查打印机字体设置 检查驱动程序分辨率设置 检查打印机图形加速设置
重庆晨航科技有限公司
故障排除思路
• 在日常维修过程中我们一定要具备清晰的维修思路，针对不 同的问题首先要对故障进行分类，才能避免不走或少走弯路。 下面将故障作如下分类： • 明确的故障 – 一般是指机器有明显的故障提示、明显的故障动作或机器 进不了ON LINE 模式。针对这种明确的机器故障，我们 可以直接针对具体的现象来判断分析问题，前提是必须熟 悉机器的机械结构和工作原理。 • 不明确的故障 – 这种现象需要工程师去分析问题到底出在哪里，有可能是 设备自身的故障、也有可能是数据传输的问题。一般可以 采用替代法或其它方式先明确问题产生的原因，将故障从 一个面缩小到一个点，将故障产生的范围缩小到最小。严 禁六神无主，眉毛胡子一把抓的维修方式。
