低压线损理论计算方法
低压线损理论计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3\负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
铁损对某一型号变压器来说是固定的，与负载电流无关。
铜损与变压器负载率的平方成正比。
配电网电能损失理论计算方法配电网的电能损失，包括配电线路和配电变压器损失。
由于配电网点多面广，结构复杂，客户用电性质不同，负载变化波动大，要起模拟真实情况，计算出某一各线路在某一时刻或某一段时间内的电能损失是很困难的。
因为不仅要有详细的电网资料，还在有大量的运行资料。
有些运行资料是很难取得的。
另外，某一段时间的损失情况，不能真实反映长时间的损失变化，因为每个负载点的负载随时间、随季节发生变化。
而且这样计算的结果只能用于事后的管理，而不能用于事前预测，所以在进行理论计算时，都要对计算方法和步骤进行简化。
为简化计算，一般假设：（1）线路总电流按每个负载点配电变压器的容量占该线路配电变压器总容量的比例，分配到各个负载点上。
（2）每个负载点的功率因数cos 相同。
这样，就能把复杂的配电线路利用线路参数计算并简化成一个等值损耗电阻。
这种方法叫等值电阻法。
等值电阻计算设：线路有m个负载点，把线路分成n个计算段，每段导线电阻分别为R1，R2，R3，…，Rn，1．基本等值电阻Re3．负载电流附加电阻ReT在线路结构未发生变化时，Re、ReT、Rez三个等效电阻其值不变，就可利用一些运行参数计算线路损失。
均方根电流和平均电流的计算利用均方根电流法计算线损，精度较高，而且方便。
利用代表日线路出线端电流记录，就可计算出均方根电流IJ和平均电流IP。
在一定性质的线路中，K值有一定的变化范围。
有了K值就可用IP代替IJ。
IP可用线路供电量计算得出，电能损失计算（1）线路损失功率△P（kW）△P=3（KIP）2（Re+ReT+ReI）×10-3如果精度要求不高，可忽略温度附加电阻ReT和负载电流附加电阻ReI。
（2）线路损失电量△W（3）线损率（4）配电变压器损失功率△PB（5）配电变压器损失电量△WB（6）变损率 B（7）综合损失率为 + B。
另外，还有损失因数、负荷形状系数等计算方法。
这些计算方法各有优缺点，但计算误差较大，这里就不再分别介绍了。
低压线路损失计算方法低压线路的特点是错综复杂，变化多端，比高压配电线路更加复杂。
有单相供电，3×3相供电，3×4相供电线路，更多的是这几种线路的组合。
因此，要精确计算低压网络的损失是很困难的，一般采用近似的简化方法计算。
简单线路的损失计算1．单相供电线路（1）一个负荷在线路末端时：（2）多个负荷时，并假设均匀分布：2．3×3供电线路（1）一个负荷点在线路末端（2）多个负荷点，假设均匀分布且无大分支线3．3×4相供电线路（1）A、B、C三相负载平衡时，零线电流IO=0，计算方法同3×3相线路。
由表6-2可见，当负载不平衡度较小时，a值接近1，电能损失与平衡线路接近，可用平衡线路的计算方法计算。
4．各参数取值说明（1）电阻R为线路总长电阻值。
（2）电流为线路首端总电流。
可取平均电流和均方根电流。
取平均电流时，需要用修正系数K进行修正。
平均电流可实测或用电能表所计电量求得。
（3）在电网规划时，平均电流用配电变压器二次侧额定值，计算最大损耗值，这时K=1。
（4）修正系数K随电流变化而变化，变化越大，K越大；反之就小。
它与负载的性质有关。
复杂线路的损失计算0．4kV线路一般结构比较复杂。
在三相四线线路中单相、三相负荷交叉混合，有较多的分支和下户线，在一个台区中又有多路出线。
为便于简化，先对几种情况进行分析。
1．分支对总损失的影响假设一条主干线有n条相同分支线，每条分支线负荷均匀分布。
主干线长度为ι。
则主干电阻Rm=roL分支电阻Rb=roι总电流为I，分支总电流为Ib=I/n（1）主干总损失△Pm（2）各分支总损失△Pb（3）线路全部损失（4）分支与主干损失比也即，分支线损失占主干线的损失比例为ι/nL。
一般分支线小于主干长度，ι/nL＜1/n 2．多分支线路损失计算3．等值损失电阻Re4．损失功率5．多线路损失计算配变台区有多路出线（或仅一路出线，在出口处出现多个大分支）的损失计算。
设有m路出线，每路负载电流为I1，I2， (I)台区总电流I=I1+I2 (I)每路损失等值电阻为Re1，Re2，…，Rem则△P=△P1+△P2+…+△Pm=3（I21Re1+I22Re2+…+I2mRem）如果各出线结构相同，即I1=I2= (I)Re1=Re2=…=Rem6．下户线的损失主干线到用各个用户的线路称为下户线。
下户线由于线路距离短，负载电流小，其电能损失所占比例也很小，在要求不高的情况下可忽略不计。
取：下户线平均长度为ι，有n个下户总长为L，线路总电阻R=roL，每个下户线的负载电流相同均为I。
（1）单相下户线△P=2I2R=2I2roL（2）三相或三相四线下户△P=3I2R=3I2roL电压损失计算电压质量是供电系统的一个重要的质量指标，如果供到客户端的电压超过其允许范围，就会影响到客户用电设备的正常运行，严重时会造成用电设备损坏，给客户带来损失，所以加强电压管理为客户提供合格的电能是供电企业的一项重要任务。
电网中的电压随负载的变化而发生波动。
国家规定了在不同电压等级下，电压允许波动范围。
国电农（1999）652号文对农村用电电压做了明确规定：（1）配电线路电压允许波动范围为标准电压的±7%。
（2）低压线路到户电压允许波动范围为标准电压的±10%。
电压损失是指线路始端电压与末端电压的代数差，是由线路电阻和电抗引起的。
电抗（感抗）是由于导线中通过交流电流，在其周围产生的高变磁场所引起的。
各种架空线路每千米长度的电抗XO（Ω/km），可通过计算或查找有关资料获得。
表6-3给出高、低压配电线路的XO参考值。
三相线路仅在线路末端接有一集中负载的三相线路，设线路电流为I，线路电阻R，电抗为X，线路始端和末端电压分别是U1，U2，负载的功率因数为cos 。
电压降△ù=△ù1-△ù2=IZ电压损失是U1、U2两相量电压的代数差△U=△U1-△U2由于电抗X的影响，使得ù1和ù2的相位发生变化，一般准确计算△U很复杂，在计算时可采用以下近似算法：△U=IRcos +ιXsin一般高低压配电线路该类线路负载多、节点多，不同线路计算段的电流、电压降均不同，为便于计算需做以下简化。
1．假设条件线路中负载均匀分布，各负载的cos 相同，由于一般高低压配电线路阻抗Z的cos Z=0．8～0．95，负载的cos 在0．8以上，可以用ù代替△U进行计算。
2．电压损失线路电能损失的估算线路理论计算需要大量的线路结构和负载资料，虽然在计算方法上进行了大量的简化，但计算工作量还是比较大，需要具有一定专业知识的人员才能进行。
所以在资料不完善或缺少专业人员的情况下，仍不能进行理论计算工作。
下面提供一个用测量电压损失，估算的电能损失的方法，这种方法适用于低压配电线路。
1．基本原理和方法（1）线路电阻R，阻抗Z之间的关系（2）线路损失率由上式可以看出，线路损失率与电压损失百分数△U%成正比，△U%通过测量线路首端和末端电压取得。
k为损失率修正系数，它与负载的功率因数和线路阻抗角有关。
表6-4、表6-5分别列出了单相、三相无大分支低压线路的k值。
在求取低压线路损失时的只要测量出线路电压降△U，知道负载功率因数就能算出该线路的电能损失率。
2．有关问题的说明（1）由于负载是变化的，要取得平均电能损失率，应尽量取几个不同情况进行测量，然后取平均数。
如果线路首端和末端分别用自动电压记录仪测量出一段时间的电压降。
可得到较准确的电能损失率。
（2）如果一个配变台区有多路出线，要对每条线路测取一个电压损失值，并用该线路的负载占总负载的比值修正这个电压损失值，然后求和算出总的电压损失百分数和总损失率。
（3）线路只有一个负载时，k值要进行修正。
（4）线路中负载个数较少时，k乘以（1+1/2n），n为负载个数。
浅谈电力系统中低压配电网线损计算方法
浅谈电力系统中低压配电网线损计算方法摘要：配电网中含有许多的小电源以及多电源配电网等复杂的结构形式，因此呈现出错综复杂的交汇模式，关于线损的计算问题备受关注，且属于相关人员的基本课题，采取何种方式积极的落实线损的计算，成为了备受瞩目的焦点。
本文中将探讨电力系统中低压配电网线损的计算方法，通过详细的概述计算的依据，确保计算方法更科学、更合理。
关键词：电力系统；中低压配电网；线损计算；方式电力网电能损耗率成为了国家对电力部门进行考核的一项重要的指标，同时也能反映出电力系统的规划设计成果及具体的经营管理情况。
国家的配电网在实际发展的过程中，因为历史原因的影响，不具备较为完善的发展规划，加之经济实力以及技术条件的限制作用，使得结构不合理、供电半径较长等问题频现，这对于发电燃料造成了极大的影响，使之浪费严重，大气污染程度加剧，严重的威胁到居民的正常生活，可见降低线损并节约用电成为了电网实现长远发展中的一项基本任务【1】。
一、电力系统中低压配电网线损计算方法的重要性线损率属于考核电力部门电能损耗水平的经济指标，同时也属于电力系统规划设计及生产运行中经济效益水平的综合体现。
对于电力企业来说，积极的关注线损率的降低，能够实现经济效益的稳步提升，同时还会对电力企业的长远发展产生至关重要的影响【2】。
追求较低的线损率，成为了电力企业实际运营中的一项基本目标，线损率的高低可以对企业的经济效益产生极为深刻的影响。
输电企业需要计算出各级电能损耗并确定合理的降损举措，借助于现有的理论计算方式，明确各种线损计算方式存在的局限性，提出更为合理的计算方案。
二、电力系统中低压配电网线损计算方法（一）损失因数法这种方法重点是通过损失因数，在获取最大的负荷时功率损失计算段的电能损耗值，损失因数就是线损计算时段中的平均功率损失。
这种方法更适合运用至负荷曲线难以获取的情况下，通过将富有变化的负荷使用最大的负荷加以替代，运用小于1的损失因数，计算出功率的损耗值，这样可以获取平均功率的损耗，由此求得基本的线损。
配电网中理论线损计算方法及降损措施的研究设计方案
配电网中理论线损计算方法及降损措施的研究设计方案1 配电网理论线损计算简介配电网理论线损计算是对电能在输送和分配过程中各元件产生的电能损耗进行计算及各类损耗所占比例，确定配电网线损的变化规律。
配电网线损是电力部门一项综合性的经济、技术指标，是国家考核电力部门的一项重要指标。
多年来，随着配电网理论线损计算理论、方法和技术的不断丰富，人们研究出各种不同的计算方法，计算精度达到较高水平。
但由于配电网结构的复杂性、参数多样性和资料不完善以及缺乏实时监控设备等因素，准确计算配电网理论线损比较困难，一直是个难题。
为解决这一难题，众多科研工作者从理论到实践不断深入研究配电网理论线损计算方法，希望研究出更加适合配电网理论线损计算的新方法，更加快速、准确地计算配电网理论线损，满足电力部门配电网线损的分析和管理需要。
1.1国内外研究动态和趋势配电网理论线损计算方法从二十世纪三十年代就有国外学者开始研究，研究电能在配电网络传输的过程中产生的损耗量，分析各元件产生电能损耗的原理，建立数学模型。
随着计算机技术的快速发展，以计算机为辅助工具，加速各种计算方法的研究和发展，计算精度逐步提高，逐步应用于工程实际。
到二十世纪后期，各种配电网理论线损计算方法已经成熟，开始广泛应用于各级配电网理论线损计算实际工作中，取得了很好的效果。
近几年来，随着配电网系统的迅速发展，配电网络结构更加趋于复杂化，为配电网理论线损计算增加了难度；配电网自动化系统逐步应用，加强配电网的监控，各种数据采集变得容易，为配电网理论线损计算提供丰富的运行数据资料，正是由于以上两个方面，需要研究新的更加适合于目前配电网实际情况的理论线损计算方法，从而推动计算方法研究不断深入。
目前，国内外发表的配电网理论线损计算方法的文献很多，其采用的计算方法和计算结果的精度也各有不同，综合起来主要有以下几种类型。
1.2传统的配电网理论线损计算方法传统的配电网理论线损计算方法，主要分为两类，一类是依据网络主要损耗元件的物理特征建立的各种等值模型算法；一类是根据馈线数据建立的各种统计模型。
低压台区线损的理论计算
低压台区线损的理论计算一、低压台区线损的概念与影响因素低压台区线损是指从高压变压器所在的配电站到低压用户的输电过程中，电能的实际损耗。
它主要由两部分组成：固定损耗和可变损耗。
固定损耗是指不随电量变化而产生的线路过程中的损耗，主要与线路长度、导线材料、拐角处的导线支架、接头及连接处的接触导电质量有关；可变损耗是指随电流大小而变化的损耗，主要与线路上的负载功率有关。
二、低压台区线损的计算方法1.功率矩法：这种方法是根据功率和电流之间的关系，利用功率因数来计算线损。
具体步骤如下：a.记录台区的感应电力表示数、电压表示数、电流示数和功率因数。
b.根据感应电度表示数计算有功电能损耗。
c.根据电流示数计算线路电流。
d.根据功率因数计算视在功耗。
e.根据有功电能损耗和视在功耗计算无功电能损耗。
f.累计计算结果即可得到总线损。
2.功率因数法：这种方法是根据功率因数的变化来计算线损。
具体步骤如下：a.记录台区的感应电力表示数、电流示数和功率因数。
b.根据感应电度表示数计算有功电能损耗。
c.根据电流示数计算线路电流。
d.根据功率因数计算视在功耗。
e.累计计算结果即可得到总线损。
3.电流、电压法：这种方法是根据电流和电压的变化来计算线损。
具体步骤如下：a.记录台区的感应电力表示数、电流和电压的示数。
b.根据感应电度表示数计算有功电能损耗。
c.根据电流示数计算线路电流。
d.根据电压示数计算线路电压。
e.累计计算结果即可得到总线损。
三、降低低压台区线损的措施为了减少低压台区线损，可以采取以下几方面的措施。
1.提高变压器容量：合理提高变压器容量，以满足用户需求，减少输电过程中电能的损耗。
2.优化线路规划：合理规划线路，避免线路长度过长，减少进一步导致的电能损耗。
3.选用优质导线材料：选择导线电阻较小、传输效率较高的优质导线材料，减少线路本身的线损。
4.改善线路连接质量：提高线路连接处接触的导电质量，减少接触电阻，降低电流的损耗。

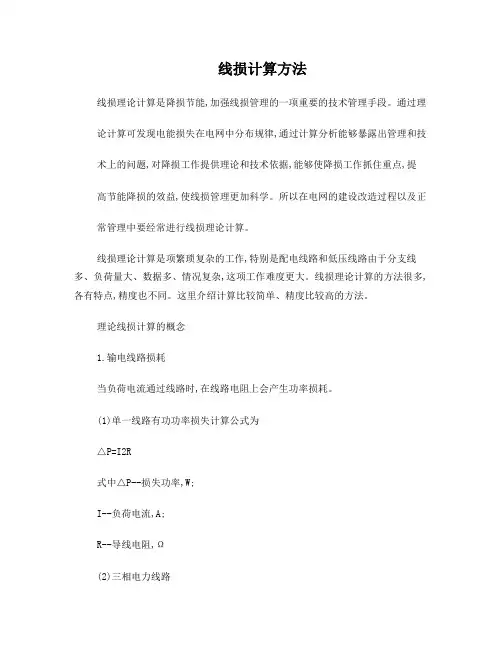

线损计算方法
线损计算方法线损理论计算是降损节能,加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律,通过计算分析能够暴露出管理和技术上的问题,对降损工作提供理论和技术依据,能够使降损工作抓住重点,提高节能降损的效益,使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作,特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂,这项工作难度更大。
线损理论计算的方法很多,各有特点,精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1.输电线路损耗当负荷电流通过线路时,在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P=I2R式中△P--损失功率,W;I--负荷电流,A;R--导线电阻,Ω(2)三相电力线路线路有功损失为△P=△PA十△PB十△PC=3I2R(3)温度对导线电阻的影响:导线电阻R不是恒定的,在电源频率一定的情况下,其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a=0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的;另外;负载电流通过导线电阻时发热又使导线温度升高,所以导线中的实际电阻值,随环境、温度和负荷电流的变化而变化。
为了减化计算,通常把导线电阴分为三个分量考虑: 1)基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率,Ω/km,;L--导线长度,km。
2)温度附加电阻Rt为Rt=a(tP-20)R20式中a--导线温度系数,铜、铝导线a=0.004;tP--平均环境温度,℃。
3)负载电流附加电阻Rl为Rl= R204)线路实际电阻为R=R20+Rt+Rl(4)线路电压降△U为△U=U1-U2=LZ2.配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
线损计算方法
线损计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1) 单一线路有功功率损失计算公式为△ P= I2R式中AP--损失功率，WI-- 负荷电流，A；R--导线电阻，Q(2) 三相电力线路线路有功损失为△P=A PA PBPO 3I2R(3) 温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化铜铝导线电阻温度系数为a = 0.004。
在有关的技术手册中给出的是20C时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑： 1 〕根本电阻20C时的导线电阻值R20为R20=RL式中R--电线电阻率，Q /km,;L-- 导线长度，km。
2〕温度附加电阻Rt 为Rt=a〔tP －20〕R20式中a-- 导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，C。
3〕负载电流附加电阻Rl 为Rl= R204〕线路实际电阻为R=R20+Rt+Rl〔4〕线路电压降AU为△ U=U 1－U2=LZ 2 •配电变压器损耗〔简称变损〕功率△ PB 配电变压器分为铁损〔空载损耗〕和铜损〔负载损耗〕两局部。
低压线损理论计算方法
低压线损理论计算方法低压线损理论计算方法线损理论计算是降损节能，加强线损管理的一项重要的技术管理手段。
通过理论计算可发现电能损失在电网中分布规律，通过计算分析能够暴露出管理和技术上的问题，对降损工作提供理论和技术依据，能够使降损工作抓住重点，提高节能降损的效益，使线损管理更加科学。
所以在电网的建设改造过程以及正常管理中要经常进行线损理论计算。
线损理论计算是项繁琐复杂的工作，特别是配电线路和低压线路由于分支线多、负荷量大、数据多、情况复杂，这项工作难度更大。
线损理论计算的方法很多，各有特点，精度也不同。
这里介绍计算比较简单、精度比较高的方法。
理论线损计算的概念1．输电线路损耗当负荷电流通过线路时，在线路电阻上会产生功率损耗。
(1)单一线路有功功率损失计算公式为△P＝I2R式中△P--损失功率，W；I--负荷电流，A；R--导线电阻，Ω(2)三相电力线路线路有功损失为△P＝△PA十△PB十△PC＝3I2R(3)温度对导线电阻的影响：导线电阻R不是恒定的，在电源频率一定的情况下，其阻值随导线温度的变化而变化。
铜铝导线电阻温度系数为a＝0.004。
在有关的技术手册中给出的是20℃时的导线单位长度电阻值。
但实际运行的电力线路周围的环境温度是变化的；另外；负载电流通过导线电阻时发热又使导线温度升高，所以导线中的实际电阻值，随环境、温度和负荷电流的变化而变化。
为了减化计算，通常把导线电阴分为三个分量考虑：1）基本电阻20℃时的导线电阻值R20为R20=RL式中R--电线电阻率，Ω/km，;L--导线长度，km。
2）温度附加电阻Rt为Rt=a（tP－20）R20式中a--导线温度系数，铜、铝导线a=0．004；tP--平均环境温度，℃。
3\负载电流附加电阻Rl为Rl= R204）线路实际电阻为R=R20+Rt+Rl（4）线路电压降△U为△U=U1－U2=LZ2．配电变压器损耗(简称变损)功率△PB配电变压器分为铁损(空载损耗)和铜损(负载损耗)两部分。
线损理论计算方法与降损增效技术措施分析
线损理论计算方法与降损增效技术措施分析摘要：线损率是综合反映配电网规划设计、运营和管理水平的重要指标。
在电力系统中，线损是普遍存在的，如果电力企业能够及时的对线损进行处理，减少电能在传输等过程中的损耗，将会为企业带来巨大的经济效益。
本文将对配电网系统中造成技术线损的主要原因进行研究、分析，并针对技术线损提出相应的降损措施。
关键词：配电网；理论线损计算；降损措施1线损理论计算的常用方法1.1等值电量法等值电量法又成为电压损失法、电阻计算法。
在选用等值电量法计算电网线损时，需要结合实际情况，确保计算结果的精确性和可靠性。
如在配电网中能取得全部被测数据时，应当采用电量法，这种方法以三相快速牛顿分解潮流为基础；在配电网没有综合测试仪装置或者有部分综合测试仪的情况下，应当选用等值电阻法或者改进等值电阻法进行线损计算。
电压损失法以低压网运行中相关的电压数据为基础，通过线路阻抗、线路电流以及相电压转变成线电压计算得电压损耗。
另外，将甚至电阻系数的等值电阻法应用于低压配电台区的线损计算，也可以极大提高计算的精确度。
1.2改进前推回带法由于配电网实际运行过程中，代表的是各个时段的功率因数是显动态变化的，不可能准确获得，这就需要一种方法可以利用统计规律大致确定功率因数随着时间变化规律，再根据此规律分配供电量到各个时段，从而提高了计算的精确度。
该方法对传统化简的配电网线损理论计算方法的一种改进，将无功功率和线路电压损失对线损的影响同时考虑进去，在处理小电源时显得更加容易。
1.3改进迭代法改进迭代法是以前推回代法潮流迭代算法为理论基础，能完全反映出配电网络结构特征的动态链表为网络结构基础，适用于环状、网状、辐射状等多种复杂配电网线损理论计算，是在实践中应用比较广泛的一种计算方法，如损耗功率插值/拟和法、节点电压插值/拟和法、动态潮流法等方法能克服配电网运行动态时变性，提高网损计算精度。
2 配电网技术线损主要原因2.1 负荷波动幅度过大造成的线损当配电网系统运行时，其负荷曲线的形态会直接对技术线损的大小产生影响。
400V台区理论线损计算模型
400V 台区理论线损计算模型1 等值电阻法等值电阻法计算原理与10kV 等值电阻法类似，所不同的是低压台区中只需计算线路等值电阻即可，无需计算变压器等值电阻。
但由于该算法没有考虑到低压台区的实际线制影响，故误差相对较大。
2 迭代法基于支路电流的迭代法是计算低压400V 台区理论线损计算的常用算法，按照所需数据不同又可分为电量迭代法和容量迭代法两种。
电量迭代法需要输入用户的电量等数据，考虑线制和电压降对线路线损的影响，可同时计算得出线路中每条导线上的压降、电流等数据。
容量迭代法按照每个节点的用户数量均分首端供电量进行计算。
计算原理如下：（1）从线路末梢一级负荷开始，根据节点功率，计算流入末梢节点的支路电流i I 及首端理论电流I ：cos ii i P I U t ϕ=⨯ （单相二线制导线）i I =（三相四线制导线）I =其中：P ： 低压台区首端供电量iP ： 低压用户售电量 iU ： 低压线路额定电压iI ： 低压线路电流U ： 低压台区首端电压 I ： 低压台区首端电流ϕcos ：低压台区功率因数T ： 低压台区供电时间（2）末端负荷上一级导线电流这样取值：末端为单相二线制导线，上一级为三相四线制时，取单相二线制导线电流的1/3相加。
末端为三相四线制导线，上一级为三相四线制时，取三相四线制导线电流直接相加。
（3）由1和2可求出所有支路的电流i I 和首端实际电流0I ，再利用已知的根节点电压，从根节点向后顺次求出各个负荷节点的电压：（4）利用3算出的末端实际电压重复计算，得出新的支路电流i I '和首端电流0I '及末端负荷节点电压j U '；（5）计算首端电流变化I ∆及支路电流幅值修正量： （6）判断一次收敛条件：I ε∆<；若I ∆<ε，则跳出循环，代入支路电流修正量计算下一步； 若I ∆>ε，重复； 判断二次收敛条件：若1I ∆<I ∆，则继续迭代直到符合1次判断条件停止，输出结果。
一种适用于配电网规划的中低压理论线损估算方法
台小 电源升压
当得到 ｍ 台小 电源 的 电能读数 ，即得到 ｍ 台小 。 ： 电源均方根 电流 』 加 ，就有 ｍ 个线性方程 ：
ｌ
１ｋ ０ Ｖ配电 网电能损耗的计 算增加 了复杂性 。本文在 等值 电阻法的基础上 ，采用 “ 等效容量法”对其进行
处理 。
∑
卜
Ｉ ｏ 玎
～ ～
一
¨
Ｉ 一 一 ｝
／ ＝１ ｉ１ ＝
∑
Ｉｏ
＿ 【、 ｉ ｛
∑ Ｓ ＋ ｓ ｓ
ｌ ： ｉ 一
Ｓ， ＋
ｉ １ ＝
ｉ １ ＝
法 的有效性 。
ｍ —— 第 ｉ 配线节段后面挂 的配变 台数 ； 个 全 网配线节段数 目。
— —
（） ２ 针对规 划新 建线路 ，由于规 划方案采 用 同容
量变压 器 ，且认 为负载率基本一致 ，所以与现有线路 中压等值 电阻计算不 同就是无须计算 配变等值 电阻。 其配变运行损耗借助下式计算 ：
△ 兰 ） ： 庀 ： （ 兰
１ １ｋ Ｖ中压配 电网损耗计算方法 ０
式 中， 鉴 于 １ ｋ ￣ 电 网 节 点 多 、分 支线 多 、元 件 也 ０ Ｖｊ ｇ
ｉ ＝１ ． ｉ１ ＝
△ ——ｍ台配变的负载损耗 （ 功率 ）总和 ；
— —
多，多数线路不具备测录运 行参数的条件 ，在满足实 际工程计算精度的前提下 ，本文方法的基本思路是 ： 对现状 网络的 中低压 网络理论 线损计算 ，首先根据供
则要 求的 目标 典型数据计算 。 １１ 中压等值 电阻的求取 ． （） 对现有 中压线路 ，可采 用基于 历史 电力电 １针
足 值按下式计算 ：
低压线路线损理论计算
1 低压线路理论线损的构成1.1 低压线路本身的电能损耗。
1.2 低压接户线的电能损耗。
1.3 用户电能表的电能损耗。
1.4 用户电动机的电能损耗。
1.5 用户其他用电设备的电能损耗。
以上所有供电设备的电能损耗之和，即构成低压线路的理论线损电量，其线损电量与线路供电量之比百分数，即为线路的理论线损率。
要说明的是，在实际线损计算中，只计算到用户电能表，用户的用电设备不再参与实际线损计算。
但在理论计算中，凡连接在低压线路上的用电设备的电能损耗，均应计算在内。
2低压线路理论线损计算通用公式△A=N 。
K 2 。
I 2 pj 。
R dz 。
t×10 －3式中N——配电变压器低压侧出口电网结构系数；①单相两线制照明线路N=2；②三相三线制动力线路N=3；③三相四线制混合用电线路N=3.5；K——负荷曲线形状系数，即考虑负荷曲线变化而采用的对平均电流(I pj )的修正系数，K值按推荐的理论计算值表1选用；表1 负荷曲线形状系数k 值表(最小负荷率a=最小负荷/最大负荷)t——线路月供电时间，h；R dz ——线路导线等值电阻，Ω。
等值电阻可按下式计算：R dz =ΣN K I 2 zd 。
k R k /N×I 2 zd式中I zd ——配电变压器低压出口实测最大电流，A；I zd 。
k ——低压线路各分段实测最大电流，A；R K ——低压线路各分段电阻：R K =r ok 。
I k ，Ω；N——配电变压器低压出口结构常数(如前)；N K ——低压线路各分段结构常数，取值与N相同；I pj ——线路首端负荷电流的月平均值，A。
可根据以下不同情况计算选用。
①配电室装有电流表，并有记录的，可直接计算月平均负荷电流值。
②如装有电流表，但无记录的，可选取代表性时段读取电流值，然后计算平均负荷电流值。
③如未装电流表时，可选取代表性时段，直接用钳形电流表读取负荷电流值。
④配电室装有有功电能表和无功电能表时，可按下式计算。
