波形发生器1
波形发生器原理

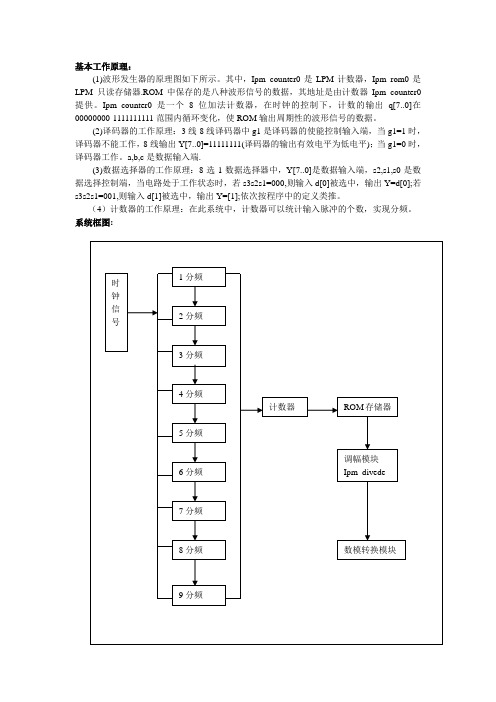

基本工作原理：
(1)波形发生器的原理图如下所示。
其中，Ipm_counter0是LPM计数器，Ipm_rom0是LPM只读存储器.ROM中保存的是八种波形信号的数据，其地址是由计数器Ipm_counter0提供。
Ipm_counter0是一个8位加法计数器，在时钟的控制下，计数的输出q[7..0]在00000000-1111111111范围内循环变化，使ROM输出周期性的波形信号的数据。
(2)译码器的工作原理：3线-8线译码器中g1是译码器的使能控制输入端，当g1=1时，译码器不能工作，8线输出Y[7..0]=11111111(译码器的输出有效电平为低电平)；当g1=0时，译码器工作。
a,b,c是数据输入端.
(3)数据选择器的工作原理：8选1数据选择器中，Y[7..0]是数据输入端，s2,s1,s0是数据选择控制端，当电路处于工作状态时，若s3s2s1=000,则输入d[0]被选中，输出Y=d[0];若s3s2s1=001,则输入d[1]被选中，输出Y=[1];依次按程序中的定义类推。
（4）计数器的工作原理：在此系统中，计数器可以统计输入脉冲的个数，实现分频。
系统框图:。
波形发生器实验报告(1)
波形发生器实验报告(1)波形发生器实验报告一、实验目的本实验的目的是通过使用示波器和电子电路来调制和产生不同的波形。
二、实验仪器与器材示波器、经过校准的函数发生器、万用表。
三、实验原理函数发生器是一种电子电路，可以产生不同类型的波形，例如正弦波、方波、三角波等。
为了实现这些波形，函数发生器中需要使用不同的电路元件。
例如，产生正弦波需要使用振荡电路，而产生方波需要使用比较器电路。
函数发生器的输出信号通过示波器来显示和测量。
四、实验步骤1.连接电路：将电源线连接到函数发生器和示波器上。
2.打开电源：按照设备说明书的步骤打开函数发生器和示波器的电源。
3.调节函数发生器：使用函数发生器的控制按钮来选择所需的波形类型，并调节频率和振幅。
使用示波器来观察和测量所产生的波形。
4.调节示波器：使用示波器的控制按钮来调整波形的亮度、对比度、扫描速度等参数，以达到最佳观测效果。
5.记录实验结果：记录所产生的不同波形类型、频率和振幅，并观察和记录示波器的显示结果。
五、实验结果通过本实验，我们成功地产生了正弦波、方波和三角波等不同的波形，并观察了这些波形的频率和振幅。
示波器的显示结果非常清晰，可以直观地观察到波形的特征和参数。
我们还对示波器的参数进行了调整，以获得最佳的观测效果。
六、实验结论本实验通过使用示波器和函数发生器，成功地产生了不同类型的波形，并观察了波形的特征和参数。
这些波形可以应用于各种电子电路实验中，并且需要根据具体应用要求进行调整和优化。
示波器是一种非常重要的测试仪器，可以直接观察和测量电路中的波形和信号特性，因此应用广泛。
多种波形发生器实验分析报告
多种波形发生器实验分析报告目录一、实验概述 (2)1. 实验目的 (2)2. 实验设备与材料 (3)3. 实验原理 (4)二、实验内容与步骤 (5)1. 波形发生器设计与搭建 (6)1.1 设计要求与方案选择 (7)1.2 波形发生器硬件搭建 (9)1.3 波形发生器软件编程 (10)2. 多种波形合成与输出 (12)2.1 合成波形的设计与实现 (12)2.2 波形输出设置与调整 (13)2.3 实时监控与数据分析 (15)3. 实验测试与结果分析 (16)3.1 测试环境搭建与准备 (17)3.2 实验数据采集与处理 (18)3.3 结果分析与讨论 (19)三、实验结果与讨论 (20)1. 实验结果展示 (21)2. 结果分析 (22)2.1 各波形参数对比分析 (23)2.2 性能评估与优化建议 (24)3. 问题与改进措施 (25)四、实验总结与展望 (26)1. 实验成果总结 (27)2. 存在问题与不足 (28)3. 后续研究方向与展望 (29)一、实验概述本次实验旨在研究和分析多种波形发生器的性能特点，包括产生信号的频率、幅度、波形稳定性等方面。
实验中采用了多种类型的波形发生器，如正弦波、方波、三角波、梯形波等，并对其输出波形进行了详细的测量和分析。
实验过程中，我们首先对各种波形发生器的基本功能进行了测试，确保其能够正常工作。
我们对不同波形发生器产生的波形进行了对比分析，重点关注了波形的频率、幅度和波形稳定性等关键指标。
我们还对波形发生器的输出信号进行了频谱分析和噪声测试，以评估其性能表现。
通过本次实验，我们获得了丰富的实验数据和经验，为进一步优化波形发生器的设计提供了有力支持。
实验结果也为我们了解各种波形发生器在实际应用中的性能表现提供了重要参考。
1. 实验目的本次实验的主要目的是深入研究和理解多种波形发生器的原理及其在实际应用中的表现。
通过搭建实验平台，我们能够模拟和观察不同波形（如正弦波、方波、三角波等）的产生与特性，进而探究其各自的优缺点以及在不同场景下的适用性。
DAC0832波形发生器课程设计实验报告1
DAC的输出控制之南宫帮珍创作班级： 1221201专业：测控技术与仪器姓名：xxxxx学号：xxxxx指导老师：周伟东华理工年夜学2015年1月12日目录第1章系统设计方案 (2)1.1 设计思路 (2)1.2 方案比力与选择.................................................................................. (2)第2章系统硬件设计………………………………………………………………………. 2.2.1 主控制器电路 (2)2.2 数模转换电路 (3)第3章系统软件设计…………………………………………………………………….. .63.1 系统整体流程………………………………………………………………………….. .63.2 数模转换法式………………………………………………………………………….. .6第4章系统调试 (8)4.1 proteus的调试………………………………………………………………………. (8)第5章结论与总结 (11)5.1 结论 (11)（系统总体设计与完成做一个总结, 是客观的, 主要包括：设计思路, 设计过程, 测试结果及完善改进的方向.）5.2 总结 (11)（这是一个主观的总结, 谈谈自己收获和缺乏等方面的内容.）第1章系统设计方案1.1 设计思路（一）、课设需要各个波形的基本输出.如输出矩形波、锯齿波, 正弦波.这些波形的实现的具体步伐：正弦波的实现是非常麻烦的.它的实现过程是通过界说一些数据, 然后执行时直接输出界说的数据就可以了.然而为了实现100HZ的频率, 终于发现, 将总时间除总步数, 根据每步执行时间, 算出延时时间, 最终到达要求, 然后建一个表通过查表来进行输出, 这样主要工作任务就落到了建表的过程中.这样做的好处在于, 查表所耗费的时钟周期相同, 这样输出的点与点之间的距离就相等了, 输出的波形行将更趋于完美, 固然更让我们感到的高兴的是它输出波形的频率将近到达了100赫兹, 能够满足我们设计的扩展要求了.而三角波, 则每次累加1, 当到达初值时, 每次累减1, 算出延时时间, 也就到达要求了, 矩形波和锯齿波类似.（二）、这次做的三种波形可以相互转换, 这个实现起来找了很多人最终发现, 在每次循环之初进行扫描, 而在每个中断入口处, 对中断优先级进行设定, 最终到达设计目的.1.2 方案比力与选择方案一：采纳模拟电路搭建函数信号发生器, 它可以同时发生方波、三角波、正弦波.可是这种模块发生的不能发生任意的波形（例如梯形波）, 而且频率调节很不方便.方案二：采纳锁相式频率合成器, 利用锁相环, 将压控振荡器（VCO）的输出频率锁定在所需频率上, 该方案性能良好, 但难以到达输出频率覆盖系数的要求, 且电路复杂.方案三：使用集成信号发生器发生芯片, 例如AD9854,它可以生成最高几十MHZ的波形.可是该方案也不能发生任意波形（例如梯形波）, 而且价格昂贵.方案四：采纳AT89C51单片机和DAC0832数模转换器生成波形, 加上一个低通滤波器, 生成的波形比力纯洁.它的特点是可发生任意波形, 频率容易调节, 频率能到达设计的500HZ以上.性能高, 在低频范围内稳定性好、把持方便、体积小、耗电少.经比力, 方案四既可满足课程设计的基本要求又能充沛发挥其优势, 电路简单, 易控制, 性价比高, 所以采纳该方案.第2章系统硬件设计2.1 主控制器电路89C52可编程并行接口芯片有三个输入输出端口, 即A口、B口和C口, 对应于引脚PA7～PA0、PB7～PB0和PC7～PC0.其内部还有一个控制寄存器, 即控制口.通常A口、B口作为输入输出的数据端口.C口作为控制或状态信息的端口, 它在方式字的控制下, 可以分成4位的端口, 每个端口包括一个4位锁存器.它们分别与端口A／B配合使用, 可以用作控制信号输出或作为状态信号输入.89C52可编程并行接口芯片工作方式说明:方式0：基本输入／输出方式.适用于三个端口中的任何一个.每一个端口都可以用作输入或输出.输出可被锁存, 输入不能锁存. 方式1：选通输入／输出方式.这时A口或B口的8位外设线用作输入或输出, C口的4条线中三条用作数据传输的联络信号和中断请求信号.方式2：双向总线方式.只有A口具备双向总线方式, 8位外设线用作输入或输出, 此时C口的5条线用作通讯联络信号和中断请求信号.原理框图：硬件设计2.2 数模转换电路由于单片机发生的是数字信号, 要想获得所需要的波形, 就要把数字信号转换成模拟信号, 所以该文选用价格昂贵、接口简单、转换控制容易并具有8位分辨率的数模转换器DAC0832.DAC0832主要由8位输入寄存器、8位DAC寄存器、8位D/A转换器以及输入控制电路四部份组成.但实际上, DAC0832输出的电量也不是真正能连续可调, 而是以其绝对分辨率为单位增减, 是准模拟量的输出.DAC0832是电流型输出, 在应用时外接运放使之成为电压型输出.1、DAC0832的引脚及功能：DAC0832是8分辨率的D/A转换集成芯片.与微处置器兼容.这个DA芯片以其价格昂贵、接口简单、转换控制容易等优点, 在单片机应用系统中获得广泛的应用.D/A转换器由8位输入锁存器、8位DAC寄存器、8位D/A转换电路及转换控制电路构成.各引脚功能说明：D0～D7：8位数据输入线, TTL电平, 有效时间应年夜于90ns(否则锁存器的数据会犯错)；ILE：数据锁存允许控制信号输入线, 高电平有效；CS：片选信号输入线（选通数据锁存器）, 低电平有效；WR1：数据锁存器写选通输入线, 负脉冲（脉宽应年夜于500ns）有效.由ILE、CS、WR1的逻辑组合发生LE1, 当LE1为高电平时, 数据锁存器状态随输入数据线变换, LE1的负跳变时将输入数据锁存；XFER：数据传输控制信号输入线, 低电平有效, 负脉冲（脉宽应年夜于500ns）有效；WR2：DAC寄存器选通输入线, 负脉冲（脉宽应年夜于500ns）有效.由WR2、XFER的逻辑组合发生LE2, 当LE2为高电平时, DAC寄存器的输出随寄存器的输入而变动, LE2的负跳变时将数据锁存器的内容打入DAC寄存器并开始D/A转换.IOUT1：电流输出端1, 其值随DAC寄存器的内容线性变动；IOUT2：电流输出端2, 其值与IOUT1值之和为一常数；Rfb：反馈信号输入线, 改变Rfb端外接电阻值可调整转换满量程精度；Vcc：电源输入端, Vcc的范围为+5V～+15V；VREF：基准电压输入线, VREF的范围为-10V～+10V；AGND：模拟信号地DGND：数字信号地DAC0832三种数据输入方式：（1）双缓冲方式：即数据经过双重缓冲后再送入D／A转换电路, 执行两次写把持才华完成一次D／A转换.这种方式可在D／A转换的同时, 进行下一个数据的输入, 可提高转换速率.更为重要的是, 这种方式特别适用于要求同时输出多个模拟量的场所.此时, 要用多片DAC0832组成模拟输出系统, 每片对应一个模拟量. （2）单缓冲方式：不需要多个模拟量同时输出时, 可采纳此种方式.此时两个寄存器之一处于直通状态, 输入数据只经过一级缓冲送入D／A转换电路.这种方式只需执行一次写把持, 即可完成D／A转换.（3）直通方式：此时两个寄存器均处于直通状态, 因此要将、、和端都接数字地, ILE接高电平, 使LE1、LE2均为高电平, 致使两个锁存寄存器同时处于放行直通状态, 数据直接送入D／A转换电路进行D／A转换.这种方式可用于一些不采纳微机的控制系统中或其他不须0832缓冲数据的情况.第3章系统软件设计3.1 系统整体流程3.2 数模转换法式#include <reg51.h>#define uchar unsigned char#define uint unsigned int#define DAC0832 P2#define ALL 65536#define Fosc 12000000uchar TH_0,TL_0,flag1,flag=0;uint FREQ=100,num;float temp;uchar code sin_num[]={0, 0, 0, 0, 0, 0, 0, 0, 1, 1, 1, 1, 1,2,2,2,2, 3, 3, 4, 4, 4, 5, 5, 6, 6,7,7,8,8,9,9,10, 10, 11, 12, 12, 13, 14, 15, 15, 16, 17, 18, 18, 19, 20, 21,22, 23, 24, 25, 25, 26, 27, 28, 29, 30, 31, 32, 34, 35, 36,37,38, 39, 40, 41, 42, 44, 45, 46, 47, 49, 50, 51, 52, 54, 55, 56,57, 59, 60, 61, 63, 64, 66, 67, 68, 70, 71, 73, 74, 75, 77, 78,80, 81, 83, 84, 86, 87, 89, 90, 92, 93, 95, 96, 98, 99, 101,102,104, 106,107, 109, 110, 112, 113, 115, 116, 118, 120,121,123,124,126,128,129, 131, 132, 134, 135, 137, 139, 140, 142, 143, 145, 146,148, 149,151,153,154, 156, 157, 159, 160, 162, 163, 165, 166, 168,169,171,172,174,175,177,178, 180, 181, 182, 184, 185, 187, 188, 189, 191,192,194,195,196,198,199,200, 201, 203, 204, 205, 206, 208, 209, 210, 211,213,214,215,216,217,218,219, 220, 221, 223, 224, 225, 226, 227, 228, 229,230,230,231,232,233,234,235, 236, 237, 237, 238, 239, 240, 240, 241, 242,243,243,244,245,245,246,246, 247, 247, 248, 248, 249, 249, 250, 250, 251, 251,251,252,252,253,253,253, 253, 254, 254, 254, 254, 254, 255, 255, 255, 255,255,255,255,255,255};sbit cs=P3^6;sbit change1=P3^2;sbit change2=P3^1;sbit change3=P3^0;void delay(uint z){uint x,y;for(x=z;x>0;x--)for(y=110;y>0;y--);}void init(){TMOD=0X01;temp=ALL-Fosc/12.0/256/FREQ;TH_0=(uint)temp/256;TL_0=(uint)temp%256;EA=1;EX0=1;IT0=1;ET0=1;TR0=1;}void changefreq(void){if(change==0){flag++; if(flag==4) {flag=0;num=0;}}TH_0=(uint)temp/256;TL_0=(uint)temp%256;}void sanjiaobo(void){for(num=0;num<255;num++){cs=0;DAC0832=num;cs=1;}for(num=255;num>0;--num){cs=0;DAC0832=num;cs=1;}}void fangbo(void){cs=0;DAC0832=0XFF;cs=1;for(num=0;num<255;num++);cs=0;DAC0832=0X00;cs=1;for(num=255;num>0;num--);}void juchibo(void){cs=0;DAC0832=++num;cs=1;}void zhengxianbo(void){for(num=0;num<255;num++){cs=0;DAC0832=sin_num[num];cs=1;}for(num=255;num>0;num--){cs=0;DAC0832=sin_num[num];cs=1;}}void ext0() interrupt 0{changefreq();}void timer0() interrupt 1{TH0=TH_0;TL0=TL_0;TR0=0;switch(flag){case 0: {sanjiaobo();TR0=1;break;}case 1: {fangbo();TR0=1;break;}case 2: {juchibo();TR0=1;break;}case 3: {zhengxianbo();TR0=1;break;}default: ;}}void main(){init();while(1);}第4章系统调试4.1 proteus的调试矩形波锯齿波正弦波第5章结论与总结5.1 结论基于单片机的信号发生器设计, 这个信号发生器的设计中涉及到一个典范的控制过程.通过单片机控制一个数模转换器DAC0832发生所需要的电流, 然后使用运算放年夜器LM324可以将其电流输出线性地转换成电压输出, 再将电压经过运算放年夜器的放年夜, 可以获得足够幅度的信号.通过法式的控制, 可以发生一系列有规律的波形.有了年夜概思路后, 我就开始连接硬件电路.首先, 我先根据要求找好了需要的原件, 单片机AT89C52用作主控制模块；然后再连好数模转换电路这一块；再者把这两段组合在一起, 就完成了一个简单硬件电路.最后根据连好电路写出所需法式, 运行胜利后形成Hex文件.再用自己连好的仿真图运行, 如果运行正常, 就可以获得我们需要的波形.按键可以切换波形和改变频率幅度的年夜小.虽然波形图基本可以实现, 但电路图还存在一些问题.就放年夜电路这块来说, 我个人只用了一个放年夜器, 反馈电路用的正向放年夜, 幅度调节不明显.我后来就增年夜了放年夜倍数, 效果相比力好了很多5.2 总结课设开始的时候由于没有经验, 不知从何下手, 所以就上网搜了很多关于信号发生器的资料, 并翻阅了一些相关书籍.经过将近两周的单片机课程设计, 终于完成了我的DAC输出控制的设计, 基本到达设计要求, 从心底里来说, 还是很高兴的, 但高兴之余不能不深思呀！在本次设计的过程中, 我发现很多的问题, 虽然以前还做过这样的设计但这次设计真的让我长进了很多.对单片机设计, 其硬件电路是比力简单的, 主要是解决法式设计的问题, 而法式设计是一个很灵活的工具, 它反映了你解决问题的逻辑思维和立异能力, 它才是一个设计的灵魂所在.因此在整个设计过程中年夜部份时间是用在法式上面的.很多子法式是可以借鉴书本上的, 但怎样衔接各个子法式才是关键的问题所在, 这需要对单片机的结构很熟悉.因此可以说单片机的设计是软件和硬件的结合, 二者是密不成份的.要设计一个胜利的电路, 必需要有耐心, 要有坚持的毅力.在整个电路的设计过程中, 花费时间最多的是各个单位电路的连接及电路的细节设计上, 如在多种方案的选择中, 我仔细比力分析其原理以及可行的原因.这就要求我们对硬件系统中各组件部份有充沛透彻的理解和研究, 并能对之灵活应用.完成这次设计后, 我在书本理论知识的基础上又有了更深条理的理解.同时在本次设计的过程中, 我还学会了高效率的查阅资料、运用工具书、利用网络查找资料.我发现, 在我们所使用的书籍上有一些知识在实际应用中其实其实不是十分理想, 各种参数都需要自己去调整.偶而还会遇到毛病的资料现象, 这就要求我们应更。
波形发生器操作规程
文件编号：
版本/次：A/0 总页数：1 文件名称：波形发生器操作规程生效日期
一、人员要求：
操作人员应为经过培训的实验室人员。
二、仪器介绍：
波形发生器是用来产生各种波形信号的仪器
三、开机前检查：
1.检查仪器是否正常供电，接线端口连接是否准确。
2.检查仪器是否完好，有无坏损的情况。
四、开机后检查：
1.检查仪器是否正常开启，是否有报警，如有报警按注意事项执行。
五、仪器设定及条件：
1.输入电压：220V/50Hz
2.按实际需要设置波形、周期、幅值、占空比等。
六、注意事项：
1.做好设备日常维护保养。
2.如出现其它报警或者故障，必须先切断电源，非专业人员严禁自行处理。
3.仪器需要接地，防止损坏和漏电的发生
4.操作结束或下班必须关闭电源。
5.点检要求：使用前检查。
七、操作步骤：
1.按要求执行开机检查。
2.检查无误后启动仪器。
3.按要求执行开机后检查。
4.检查参数设定，按需求设定参数。
5.将需要测试样品与仪器的输出端连接。
6.使用完成后关闭电源。
编制：审核：批准：
1。
单片机波形发生器
前言波形发生器是能够产生大量的标准信号和用户定义信号，并保证高精度、高稳定性、可重复性和易操作性的电子仪器。
函数波形发生器具有连续的相位变换、和频率稳定性等优点，不仅可以模拟各种复杂信号，还可对频率、幅值、相移、波形进行动态、及时的控制，并能够与其它仪器进行通讯，组成自动测试系统，因此被广泛用于自动控制系统、震动激励、通讯和仪器仪表领域。
在 70 年代前，信号发生器主要有两类：正弦波和脉冲波，而函数发生器介于两类之间，能够提供正弦波、余弦波、方波、三角波、上弦波等几种常用标准波形，产生其它波形时，需要采用较复杂的电路和机电结合的方法。
这个时期的波形发生器多采用模拟电子技术，而且模拟器件构成的电路存在着尺寸大、价格贵、功耗大等缺点，并且要产生较为复杂的信号波形，则电路结构非常复杂。
同时，主要表现为两个突出问题，一是通过电位器的调节来实现输出频率的调节，因此很难将频率调到某一固定值；二是脉冲的占空比不可调节。
在 70 年代后，微处理器的出现，可以利用处理器、A/D/和 D/A，硬件和软件使波形发生器的功能扩大，产生更加复杂的波形。
这时期的波形发生器多以软件为主，实质是采用微处理器对 DAC的程序控制，就可以得到各种简单波形。
90 年代末，出现几种真正高性能、高价格的函数发生器、但是HP公司推出了型号为 HP770S的信号模拟装置系统，它由 HP8770A任意波形数字化和HP1776A波形发生软件组成。
HP8770A实际上也只能产生8 中波形，而且价格昂贵。
不久以后，Analogic公司推出了型号为 Data-2020的多波形合成器，Lecroy 公司生产的型号为9100 的任意波形发生器等。
到了二十一世纪，随着集成电路技术的高速发展，出现了多种工作频率可过GHz 的DDS 芯片，同时也推动了函数波形发生器的发展，2003 年，Agilent的产品 33220A能够产生17种波形，最高频率可达到 20M，2005 年的产品N6030A 能够产生高达 500MHz的频率，采样的频率可达 1.25GHz。
波形发生器原理
波形发生器原理波形发生器是一种能够产生各种波形信号的电子设备，它在许多电子领域中都有着广泛的应用，比如在通信、测试仪器、医疗设备等领域。
波形发生器的原理是基于信号发生器的基本原理，通过不同的电路结构和控制方式，可以产生不同类型的波形信号，如正弦波、方波、三角波和锯齿波等。
波形发生器的基本原理是利用振荡电路产生一定频率和幅度的周期性信号。
振荡电路是由放大器、反馈网络和反馈元件组成的。
当反馈网络和反馈元件满足一定的条件时，放大器就会产生自激振荡，输出一定频率和幅度的信号。
波形发生器可以通过调节反馈网络和反馈元件的参数，来改变输出信号的频率和幅度，从而实现不同类型的波形信号的产生。
在波形发生器中，常用的振荡电路包括晶体振荡器、RC振荡器和LC振荡器等。
晶体振荡器是利用晶体谐振的特性产生稳定的高频信号，适用于需要高频率和稳定性的场合。
RC振荡器是利用电容和电阻构成的振荡网络产生信号，适用于低频和中频范围。
LC振荡器则是利用电感和电容构成的振荡网络产生信号，适用于需要较高频率和较高稳定性的场合。
除了振荡电路，波形发生器还需要一些控制电路来实现对输出波形的调节和控制。
比如，通过控制电压控制振荡电路的频率和幅度，通过数字控制接口实现对波形发生器的编程控制等。
这些控制电路可以使波形发生器具有更灵活的功能，满足不同应用场合的需求。
总的来说，波形发生器是一种能够产生各种波形信号的电子设备，它的原理是基于振荡电路产生一定频率和幅度的信号，通过控制电路实现对输出波形的调节和控制。
波形发生器在电子领域中有着广泛的应用，是许多电子设备中不可或缺的部分。
希望本文对波形发生器的原理有所帮助，谢谢阅读！。
波形发生器的课程设计
学院《电子技术》课程设计报告题目波形信号发生器的设计姓名:学号:专业:班级:指导教师:职称:——学院——系2011年9月目录1 绪论 (1)1.1课题的目的 (1)1.2设计任务和要求 (1)2 总体设计方案 (2)2.1课题分析 (2)2.2设计步骤 (2)2.3设计方案 (3)3 主要器件简介 (3)3.1LM324的功能 (3)3.2电阻和电位器 (4)3.3电容 (4)3.4二极管和稳压管的识别和接法 (5)4 单元电路设计与计算 (5)4.1正弦波发生器 (5)4.2方波-三角波发生器 (6)5 系统总电路图 (8)6 仿真分析与安装调试 (8)6.1仿真分析图 (8)6.2安装调试 (9)6.3调整过程及波形分析 (9)7 总结 (9)参考文献 (18)附录 (19)波形信号发生器1 绪论波形信号发生器亦称函数信号发生器，作为实验用信号源，是现今各种电子电路设计实验应用中不可缺少的仪器设备之一。
目前市场上出现的波形发生器多为纯硬件搭接而成，且波形有限，多为锯齿波、方波、正弦波、三角波等。
信号发生器作为一种常见的电子设备仪器，传统的仪器完全可以由硬件电路搭接而成。
如采用555振荡器产生的正弦波、方波、三角波的电路是可取的路径之一，不用依靠单片机。
但是这种电路存在波形质量差，控制难度大，调节范围小，电路复杂和体积大等缺点。
在科学研究及生产实践过程中，如工业过程控制，生物医学，地震模拟机械振动等领域常常要用到低频信号源。
而有硬件电路构成的低频信号其性能难以令人满意，而且由于低频信号用到的RC很大；大电阻，大电容制作上由困难，参数的精度难以保证；体积大，漏电，损耗显著更是其致命的弱点，一旦需求的功能增加，则电路的复杂程度会大大增加。
1.1 课题的目的课程设计是在校大学生素质教育的重要环节，是理论与实践相结合的桥梁和纽带。
通过课程设计，学生巩固和加深对电子电路基本知识的理解，了解集成运算放大器在振荡电路方面的运用；通过对运算放大器构成的比较器、方波-三角波发生器电路的实验研究，熟悉集成运算放大器非线性应用及基本电路的调试方法。
波形发生器使用方法说明书
波形发生器使用方法说明书1. 简介波形发生器是一种电子测试设备，用于产生各种波形信号，如正弦波、方波、三角波等。
本说明书旨在介绍波形发生器的基本使用方法，帮助用户正确操作设备。
2. 设备介绍波形发生器通常由以下几个主要部分组成：- 波形选择器：用于选择不同的波形类型。
- 频率调节器：用于调节输出波形的频率。
- 幅度调节器：用于调节输出波形的峰值幅度。
- 输出接口：用于连接到被测设备或电路，将波形信号输出。
3. 使用步骤步骤1: 将波形发生器连接到电源，并确保设备已开启。
步骤2: 使用波形选择器选择所需的波形类型，可以是正弦波、方波、三角波等。
步骤3: 使用频率调节器设置所需的输出频率。
可根据具体需求调节频率范围，如几赫兹到几兆赫兹。
步骤4: 调节幅度调节器以设置所需的输出信号幅度。
步骤5: 将输出接口连接到被测设备或电路，确保连接稳固。
步骤6: 开始输出波形信号，并观察被测设备或电路的反应。
4. 注意事项- 在操作过程中，应遵循设备的安全操作规范，确保设备正常工作。
- 避免将波形发生器连接到超过其额定电压和电流范围的设备或电路。
- 当设备闲置时，应将频率和幅度调节器调整至最小值，并关闭设备。
- 注意确保输出接口的连接正确，并避免与其他接口短路或接触不良。
5. 故障排除在使用波形发生器过程中，可能会遇到以下问题：- 无法输出信号：检查设备的电源连接是否正常，确认频率、幅度调节器是否设置正确。
- 输出信号波形不准确：检查设备的波形选择器是否选择正确，确保连接稳固。
6. 维护与保养- 定期清洁设备表面，避免灰尘和污垢积累。
- 避免设备受潮或与液体接触，并保持设备在干燥的环境中。
- 注意防止设备遭受冲击或摔落，避免造成损坏。
本说明书介绍了波形发生器的基本使用方法，涵盖了设备介绍、使用步骤、注意事项、故障排除以及维护与保养等内容。
希望能帮助用户正确使用波形发生器，确保其正常工作及延长设备的使用寿命。
如有其他问题或需求，请参阅设备的详细说明书或联系生产厂商。
模拟电路实验报告——波形发生器
模拟电路实验报告RC波形发生器电路一．实验设计1.首先需要一个可以产生方波、矩形波、锯齿波、三角波四种波形的电路，分析后可以得知mooc中给出的锯齿波电路(右图)便可以产生这四种波形。
2.根据公式T=2(R PN+R)R/R，可知欲改变信号的频率，可以得到三412种改变信号频率的方法。
｛1>①在AB两点间串联一个滑动变阻器②在CD两点间串联一个滑动变阻器③在B点添加一个滑动变阻器改变分压2>①由公式η=(R PP+R)/(R PN+R)可知若在AB两点间添加滑动变阻44器，则会在改变信号的频率的同时改变信号的占空比，所以不可以在AB两点间串联一个滑动变阻器。
②由公式V OM=(R*V)/R可知若在CD两点间添加一个滑动变阻器，1Z2则会在改变信号的频率的同时改变信号的幅值。
所以也不可以在CD 两点间串联一个滑动变阻器。
③所以只有在B点添加一个滑动变阻器改变分压以此来改变信号的频率是可行的，由此改动电路如下。
3>为保证分压只与滑动变阻器有关，故在在R7后连接一个电压跟随器，并将R和R减小以提高信号的频率，最终电路图如下。
84O二．实验步骤1 2 3 >严格按照最终电路连接好。
>示波器 A 通道两端接在 A 点与地，B 通道两端接在 O 点与地。
>分别将 R 和 R 调整到 0%与 100%，记录下四组照片，这便是锯79齿波与矩形波的图像。
>将 R 和 R 调整到 50%，记录下这组照片，这便是三角波与方波 的图像。
三．理论分析 4 7 9 1 . 理论分析>锯齿波与矩形波(占空比最低)：由公式η=(R PP +R 调整到 0%时(既 R PP =0Ω时)，占空比最低。
当 R 调整到 0%时，分的电压最小，此时信号的周期最小， 频率最高。
当 R 调整到 100%时，分的电压最大，此时信号的周期最大， 频率最低。
>锯齿波与矩形波(占空比最高)：由公式η=(R PP +R 调整到 100%时(既 R PN =0Ω时)，占空比最高。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
数字电路基础实验设计报告班级：521
姓名：李世龙
学号：2010052106
设计题目：波形发生器
指导老师：张光普
波形发生器
一设计任务：通过数模转化器DA7520与同步十六进制计数器
74LS161组成一个波形发生器。
通过输入脉冲经过波形发生器产生阶梯波。
二设计原理：十六进制计数器74LS161工作在计数状态时，如果输入为脉冲信号则输出端Q3Q2Q1Q0从0000到1111不停地循环，
74LS161的输出端对数模转换器ＤＡ7520的d9d8d7d6进行输入，最终我们可以观测到数模转换器ＤＡ7520的输出端波形为阶梯状电压。
74LS161输入脉冲波形对应输出端：
74LS161功能表
DA7520的功能表：
DA7520使用连接图：
实验原理图：
实验布线图：
三测量和调试结果
实验过程中因AD7520未能购买到所以用AD0832代替LM741用LM324代替。
在按照设计原理连接电路图后检测输出端没有波形检查电路后发现AD0832的20脚未接高，LM324的2脚3脚接反了，改正后重新接入电路，得到阶梯波但不标准经过检查是由于示波器检测通道选择错误，改正后为图中标准阶梯波。
四参考文献
阎石.数字电子技术基础.第五版.北京：高等教育出版社
万栋义脉冲与数字电路电子科技大学出版社。
