1.004 RoHS解决方案介绍及比较
ROHS的全套解决方案
本文由"深圳柔性pcb线路板厂家网站原创

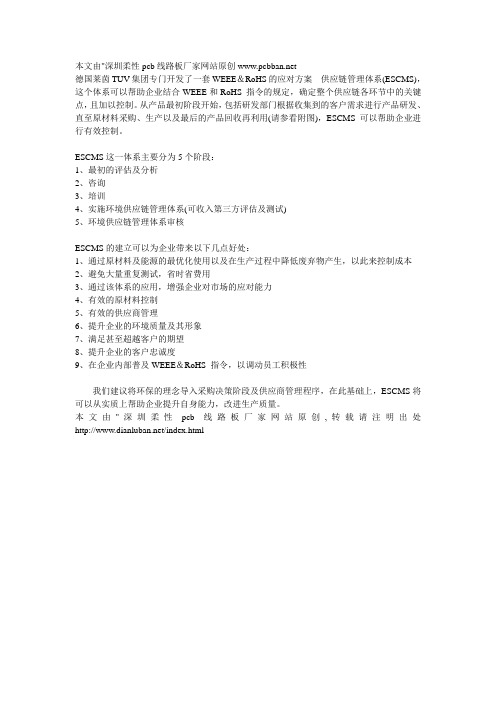

德国莱茵TUV集团专门开发了一套WEEE＆RoHS的应对方案---供应链管理体系(ESCMS)，这个体系可以帮助企业结合WEEE和RoHS 指令的规定，确定整个供应链各环节中的关键点，且加以控制。
从产品最初阶段开始，包括研发部门根据收集到的客户需求进行产品研发、直至原材料采购、生产以及最后的产品回收再利用(请参看附图)，ESCMS 可以帮助企业进行有效控制。
ESCMS这一体系主要分为5个阶段：
1、最初的评估及分析
2、咨询
3、培训
4、实施环境供应链管理体系(可收入第三方评估及测试)
5、环境供应链管理体系审核
ESCMS的建立可以为企业带来以下几点好处：
1、通过原材料及能源的最优化使用以及在生产过程中降低废弃物产生，以此来控制成本
2、避免大量重复测试，省时省费用
3、通过该体系的应用，增强企业对市场的应对能力
4、有效的原材料控制
5、有效的供应商管理
6、提升企业的环境质量及其形象
7、满足甚至超越客户的期望
8、提升企业的客户忠诚度
9、在企业内部普及WEEE＆RoHS 指令，以调动员工积极性
我们建议将环保的理念导入采购决策阶段及供应商管理程序，在此基础上，ESCMS将可以从实质上帮助企业提升自身能力，改进生产质量。
本文由"深圳柔性pcb线路板厂家网站原创,转载请注明出处/index.html。
ROHS介绍及测试方法
ROHS介绍什么是RoHS？RoHS是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》(Restriction of Hazardous Substances)。
该标准已于2006年7月1日开始正式实施，主要用于规范电子电气产品的材料及工艺标准，使之更加有利于人体健康及环境保护。
该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、多溴联苯和多溴联苯醚共6项物质，并重点规定了铅的含量不能超过0.1%。
其中涉及到的铅主要出处有以下几类。
欧盟RoHS和WEEE指令的基本内容欧盟议会及欧盟委员会于2003年2月13日在其《官方公报》上发布了《废旧电子电气》设备指令（简称《WEEE指令》）和《电子电气功设备中限制使用某些有害物质指令》（简称《RoHS指令》）《RoHS指令》和《WEEE指令》规定纳入有害物质限制管理和报废回收管理的有十大类102种产品，前七类产品都是我国主要的出口电器产品。
包括大型家用电器、小型家用电器、信息和通讯设备、消费类产品、照明设备、电气电子工具、玩具、休闲和运动设备、医用设备（被植入或被感染的产品除外）、监测和控制仪器、自动售卖机。
RoHS指令限制使用以下六类有害物质1 水银（汞） 使用该物质的例子：温控器、传感器、开关和继电器、灯泡2 铅 使用该物质的例子：焊料、玻璃、PVC稳定剂3 镉 使用该物质的例子：开关、弹簧、连接器、外壳和PCB、触头、电池4 铬（六价） 使用该物质的例子：金属附腐蚀涂层5 多溴联苯（PBB）使用该物质的例子： 阻燃剂，PCB、连接器、塑料外壳6 多溴二苯醚（PBDE） 使用该物质的例子：阻燃剂，PCB、连接器、塑料外壳测试原则: 根据欧盟WEEE&RoHS指令要求，AOV是将产品根据材质进行拆分，以不同的材质分别进行有害物质的检测。
一般来说：•金属材质需测试四种有害金属元素如（Cd镉/Pb铅/Hg汞/Cr6+六价铬）•塑胶材质除了检查这四种有害重金属元素外还需检测溴化阻燃剂（多溴联苯PBB/多溴联笨醚PBDE）•同时对不同材质的包装材料也需要分别进行包装材料重金属的测试（94/62/EEC）以下是RoHS中对六种有害物规定的上限浓度：镉：小于100ppm ROHOS铅：小于1000ppm 钢合金中小于2500ppm 铝合金中小于4000ppm铜合金中小于40000ppm 汞：小于1000ppm 六价铬：小于1000ppm推出RoHS的原因首次注意到电气、电子设备中含有对人体健康有害的重金属是2000年荷兰在一批市场销售的游戏机的电缆中发现镉。
欧盟RoHS指令及我国对策简介
欧盟RoHS指令及我国对策简介RoHS和WEEE指令当前主要涉及到电子及信息产品的出口问题，其中大量涉及到电子行业中的SMT和PCB行业，包括电子产品的CAD，PCB材料，覆铜板、PCB生产工艺，设备，SMT组装工艺与设备，流程材料，包装材料，质量控制，环境保护和企业管理等方面。
因此，在本行业中了解RoHS和WEEE指令以及我国的对策是相当重要的。
特别是自2006年7月1日起，欧盟即将正式实施RoHS和WEEE指令，这将会严重地限制和影响我国对欧洲等地区和国家进行的信息、家电、医疗等电气和电子产品的出口，其经济损失将是以十亿元为单位计算的，为此，我国至上而下在信息和电子行业展开了全国性的应对工作。
下面主要对RoHS指令以及我国的对策进行简要介绍。
一、关于RoHS指令RoHS指令为欧盟议会于2002年颁发的2002/95/EC号决议关于《限制在电气电子设备中使用某些有害物质》（The Restriction of the use of Certain Hazardous Substances in Electrical andElectronic Equipment）指令的简称。
在此，顺便提及一下WEEE指令，WEEE指令是欧盟议会于2002年颁发的 2002/96/EC号决议关于《电气和电子产品废弃物》（waste electrical and electronic equipment (WEEE)）指令的简称。
这两个指令有着密不可分的关系。
1 RoHS指令的目的颁布和实施RoHS指令的目的是为使欧盟各成员国在限制电气和电子设备中使用有害物质的一致法律条件下，保护环境和人类健康。
2 RoHS指令（2002/95/EC号决议或指令）的内容RoHS指令（2002/95/EC号决议或指令）主要规定欧盟各成员国应保证从2006年7月1日起，使投放欧盟市场的新的电气和电子设备产品不含有铅，汞，镉，六价铬，多溴联苯（PBB）或多溴二苯醚（PBDE）六种物质及其类似物质（指其化合物等）。
rohs成套解决方案
rohs成套解决方案
《ROHS成套解决方案：实现环保生产》
ROHS（Restriction of Hazardous Substances）成套解决方案是
一种旨在帮助企业实现环保生产的综合性解决方案。
ROHS指
令是欧盟制定的环保法规，旨在限制电子电气设备中有害物质的使用，包括铅、汞、镉等有害物质。
采用ROHS成套解决
方案可以帮助企业合规ROHS指令，提高产品的环保性能，
降低企业的环保风险。
ROHS成套解决方案包括多个方面的内容，其中最重要的是原
材料供应链管理。
通过对原材料的选择和供应商的管理，可以确保企业所采购的材料符合ROHS指令的要求，从而确保产
品生产过程中不会使用有害物质。
另外，ROHS成套解决方案还包括生产工艺的优化和控制。
企
业需要对生产工艺进行全面的评估和优化，以确保生产过程中不会产生或释放有害物质。
同时，企业还需要建立严格的生产流程控制和质量管理体系，确保产品符合ROHS指令的要求。
此外，ROHS成套解决方案还包括了环保认证和标识的管理。
企业需要确保产品通过了相关的环保认证，并能够正确的使用ROHS标识，以向消费者传递环保的信息。
总的来说，ROHS成套解决方案是一个能够帮助企业实现环保
生产的综合性解决方案。
通过采用ROHS成套解决方案，企
业可以提高产品的环保性能，降低环保风险，提升竞争力，实现可持续发展。
RoHS现状与各种应对检测方法
以，备件成本比同类产品低，同时备件的定购储备量充足。
X荧光在RoHS检测中的作用（4）
7.无需严格的测试条件
对环境的要求比较简单，只需要湿度小于70％，温度在 15～30℃之间，要求电源电压稳定即可。这非常适合在工厂
的品质检验使用，可放置在生产第一线，保证对样品的快速
检验测试。
第三章
X荧光常规产品的检 测方法
• • • • 快速：一般测量一个样品只需要1～3分钟 无损：物理测量，不改变样品性质 准确：对样品可以精确分析 直观：直观的分析谱图，元素分布一幕了然。
第二章
X荧光分析仪器在RoHS检测 中的作用与特点
X荧光在RoHS检测中的作用（1）
1. 对样品无需前处理，可以快速无损测试样品，测试时间很短。 X荧光时光物理检测方法，其对样品没有任何破坏，因此，其测 试样品无需前处理，测试速度很快，一般只需要1～3分钟即可测试5 种有害元素的含量。 2.对产品或备件做到环保过滤，可快速判断样品是 否符合RoHS指令的要求。其特点为： a) 测试判断为环保的样品，其均为环保产品 b) 如果测试结果为不环保，并不代表其样品 为不环保的产品。 其表现为： i. X荧光测试的是Cr的总量，它并不能区分Cr6+， 所以X荧光测试Cr超标时，并不等于Cr6+超标；
1、X荧光分析仪器在RoHS检测中所处的地位
2、X荧光分析仪器有没有通过权威机构的认
证
3、X荧光仪器检测与化学分析方法的检测结
果有何区别？有多大偏差？差值范围？
4、仪器的校验方法，及使用何种标样校对。
X荧光RoHS应用检测疑问
5.X荧光对Br的检测特点，如何使用X荧光对PBB、PBDE起
到辅助的检测作用。
RoHS现状与各种应对 检测方法
RoHS行业综合解决方案
RoHS行业综合解决方案RoHS是由欧盟立法制定的一项强制性标准，它的全称是《关于限制在电子电器设备中使用某些有害成分的指令》（Restriction of Hazardous Substances）。
该标准已于2006年7月1日开始正式实施，主要用于规范电子电气产品的材料及工艺标准，使之更加有利于人体健康及环境保护。
该标准的目的在于消除电机电子产品中的铅、汞、镉、六价铬、多溴联苯和多溴联苯醚共6项物质，并重点规定了铅的含量不能超过0.1%。
新指令2011/65/EU（RoHS 2.0）以取代2002/95/EC （RoHS）新指令将于2011年7月21日生效。
就RoHS2.0与RoHS进行比较，其主要更改如下：1.将原先WEEE指令的附录I和IA新增为RoHS的两个附录。
2.自2014年1月1日到2017年1月1日，逐步将医疗设备和监控设备纳入RoHS的管制范围。
3.制造商需在产品上市销售之前制订EC符合性声明并加贴CE标志，且在电子电气产品上市之后，必须保留相关技术文件和EC符合性声明至少十年。
4.如果附录III中列举的物质（如HBCDD、DEHP、BBP和DBP等）因使用对人体健康或环境造成无法承受的危害，则将依据REACH法规第69至72条的规定进行评估，进一步将此物质列入附录IV的限用物质。
而RoHS要求中的主要测试物质如下表：《电子信息产品中有毒有害物质的检测方法》（以下简称《检测方法》，标准号为SJ/T 11365-2006）对RoHS要求中有害元素测试方法给予了限定。
其中X射线荧光光谱法（XRF）作为一种最快捷、方便的方法被制定为快速筛选方法。
使用X 射线荧光光谱法（XRF）可对铅（Pb）、汞（Hg）、镉（Cd）、铬（Cr）以及溴（Br）五种元素的相应标准样品进行精确测试。
可是基于XRF的原理所获得的结果只是元素的含量，也就是说如果这种筛选测试得到铬（Cr）或溴（Br）的含量，即使他们超标也并不能代表有害物质（Cr VI）与阻燃剂PBB和PBDE）超标，这个测试结果（指含有）只是含有相应有害物质的必要条件而并非充分条件。
RoHS的知识的介绍
RoHS的知识的介绍欧盟将在2006年7月1日开始正式实施“R0HS”指令，届时使用或者含有镉（Cd）、铅（Pb）、汞（Hg）、六价格（Cr6+）等四种重金属，与多滨联苯（PBB）、多浪二苯酸（PBDE）作为阻燃剂的电子电器产品将不同意进入欧盟市埸，世界各国政府及大型跨国集团己积极应对，现将所搜集到一些有关资料整理如下，算是投石问路，以便中心有关人员学习参考。
共分七个部分L开展与实施欧盟“ROHS”指令（标准）目的2. “ROHS”指令（标准）中实施环境管理物质适用范围3.有关环境管理物质术语与定义4对环境管理物质的通常介绍5.世界各国与地区环境管理物质使用实施的法律法规6环境管理物质的全面信息7.“ROHS”指令的实施信息：1.开展与实施欧盟“ROHS”指令（标准）目的：开展与实施欧盟“ROHS”指令（标准）其根本在于防止电子、电气设备的部件、材料、包装材料或者设备中含有环境管理物质中禁止使用物质、计划废止物质与削减物质（通常指：有害物质）的混入、遵守法令（各国或者当地法令禁止使用或者限制使用，务必按照其法令执行）、保护地球环境与减轻对生态系统日益恶化的影响。
2.“ROHS”指令（标准）中实施环境管理物质适用范围2.1电子、电气设备★白色家电如：电冰箱、洗衣机、微波炉、电饭煲、空调、电风扇、热水器、煤气灶等;★黑色家电如：各类音频、视频产品；电视接收机、微机系统（含：电脑主机、显示器、打印机、扫描仪等）、DVD、CD、各类IT产品、各类通信产品等★各类电动工具、电动电子玩具、电子医疗设备及其它电子、电气设备等。
2.2部件与材料★半成品（功能单元、模块、板组件等的组装部件等）★部件（电气部件、机构部件、半导体设备、印刷电路板、记录介质、包装材料、包装部件）★螺丝★附件（遥控器、鼠标、AC适配器等为设备使用而配套的附属品等）★产品所使用的附属材料（胶带、焊接材料、粘结剂等）等构成材料★操作说明书★服务部件（是指电子、电气设备的包装材料）（木框、托架、导轨、杠秆、袋、缓冲材料、固定器具、薄板、绳索、硬纸箱、胶带、捆绑带、标签、印刷油墨及涂料等）3.有关环境管理物质术语与定义3.1含有含有是指不管是否有意，所有在产品的部件、设备或者使用的材料中添加、填充、混入或者粘附的物质（包含在加工过程中无意混入或者粘附于产品中的物质）。
ROHS基础知识汇总(2024)
03 ROHS检测方法 与标准
2024/1/30
13
常见检测方法介绍
X射线荧光光谱法（XRF）：利用X射线激发样品中的 元素，使其发射出特征X射线，通过测量特征X射线的
波长和强度，对元素进行定性和定量分析。
输标02入题
原子吸收光谱法（AAS）：通过测量气态原子对特定 波长光的吸收程度，确定样品中元素的含量。
2024/1/30
24
积极应对市场变化调整策略
01
02
03
关注市场动态和客户需求，及时 调整产品设计和生产策略以适应 ROHS要求。
加强与客户的沟通和合作，共同 应对ROHS带来的市场挑战。
寻求新的市场机会和发展空间， 以降低ROHS指令对企业的影响 。
2024/1/30
25
06 ROHS未来发展 趋势预测
对供应商进行定期评估和审计，确保其持续符 合ROHS要求。
建立供应链信息追溯系统，确保产品从原材料 到成品的全程可控。
23
加强内部培训提高员工意识
对企业内部员工进行ROHS知识培训 ，提高员工的环保意识和法规遵循意 识。
鼓励员工提出改进建议，持续优化企 业的ROHS应对策略。
将ROHS要求纳入企业质量管理体系 ，确保员工在日常工作中严格执行。
2024/1/30
28
行业发展趋势预测
2024/1/30
绿色环保趋势
预测电子电气行业将朝着更加绿色环保的方向发展，推动企业采取更环对电子电气产品ROHS符合性的影响，如智能化生产过程中的环 保要求等。
供应链协同趋势
探讨供应链协同在推动ROHS实施中的重要作用，预测企业将加强与供应商的合作，共同 应对ROHS挑战。
选择具有ROHS指令授权和认可资质的认证机构，确保测试结果的准确性和有效性。
电子行业应对欧盟ROHS的解决方案
电子行业应对欧盟ROHS的解决方案一，欧盟ROHS简介2003年2月13日，欧盟官方公报公布了《废旧电气电子电器（WEEE）》指令（2002/96/EC）和《电气电子设备中限制使用某些有害物质》（RoHS）指令（2002/95/EC）,规定从2005年8月13起实施WEEE的生产者责任，从2006年7月1日起在电器中禁止使用六种有害物质：铅（Pb）,镉（Cd）,汞（Hg）,六价格（CrVI）,多澳联苯（PBB）,多漠联苯酰（PBDE）（欧盟对上述六种物质的最高含量规定见表一表一欧盟ROHS环保指令标准（单位：ppm）限制物质限量标准铅（Pb）1000镉（Cd）100汞（Hg）1000六价铝（CrVI）1000多溟联苯（PBB）1000多澳联苯健（PBDE）1000这对我国涉外电子产品关联的各行各业，从原料供应商到最终产品制造商无不提出严峻挑战。
目前，对各涉外企业来说，如何透析欧盟WEEE&RoHS指令，以及如何应对RoHS指令的屏障对策已经迫在眉睫。
如果不考虑采购成本和运营费用，完整的RC）HS的解决方案应该是XRF（X射线荧光光谱仪）、ICP（电感耦合等离子发射光谱）再加上Ge-MS（气相色谱和质谱连用）和紫外分光光度计等。
但是ICP和MS高昂的采购成本，苛刻的运行条件和不菲的维护费用，让广大企业望而却步。
如何在可接受的范围内，让广大电子生产企业顺利闯过RoHS 指令的限制，成为国内相关行业一个迫在眉睫的问题。
二，电子行业应对欧盟ROHS的解决方案之••——XRF（X射线荧光光谱仪）检测X射线荧光光谱仪是利用探测器来探测物质发出的特征射线，进而计算物质中元素含量的一种仪器。
这种仪器检测样品有如下特点：1,简便：对实验室要求比较低（只需稳定的220v交流电源即可），对操作人员要求较低（一般人员经过一天培训即可操作），对检测样品要求较低（固体样品不需要处理即可直接检测）2,快速：检测一个样品只需200秒3,无损：样品在进行过XRF（X射线荧光光谱仪）检测后，与检测前相比几乎没有任何的物理化学变化。
rohs介绍
环境管理物质的主要对象
之五：多氯联苯（PCB）环境管理物质名称：多氯联苯（PCB）对象1级★油浸变压器、电容器、绝缘油、润滑油、塑料阻燃剂等。
第四节、ROHS指令涉及产品
（ROHS指令与包装材料的关系）
设计使用交流电电压不超过1000V，直流电电压不超过1500V的设备。1、电子、电气设备★白色家电如：电冰箱、洗衣机、微波炉、电饭煲、空调、电风扇、热水器、煤气灶等；★黑色家电如：各种音频、视频产品；电视接收机、微机系统（含：电脑主机、显示器、打印机、扫描仪等）、DVD、CD、各类IT产品、各类通信产品等★各类电动工具、电动电子玩具、电子医疗设备及其它电子、电气设备等。
第五节、ROHS指令的条文介绍
第2条
范围
1．在不违反第6条的情况下，本指令应适用于指令第2002/96/EC号指令（WEEE）附录ⅠA规定的1、2、3、4、5、6、7和10类电子电气设备，以及家用电灯泡和照明设施。
WEEE&RoHS
WEEE Waste Electrical and Eelectronic Equipment (电子及电器设备废弃物处理法) WEEE涉及的产品比RoHS多两种:医用设备,检测和控制仪器
ROHS由谁来负责?
产品的生产者负责!谁是生产者?用自己的品牌制造和销售产品者用自己品牌销售他人产品者将产品进口到区盟各成员国的进口者
b）2级----该物质及其用途规定一定时期予以禁止。
超过规定的日期之后，不能在部件及材料中使用，到达期限时指定为“1级”
c）3级----目前虽然没有规定日期以及削减目标，但指定了在部件、材料中含
量的物质及其用途计划的削减。
第五节、ROHS指令的条文介绍
第1条目标
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
•
4、气相色谱仪/质谱仪(GC/MS)
检测 PBB 和PBDE
原理：对于样品的前处理，首先要通过红外（IR）或相应的方 法对原材料进行鉴定。然后根据所获得的信息，确定溶解聚合物的 溶剂。对于某些不溶于一般溶剂的聚合物，可以通过研磨或冷冻研 磨的方法来粉碎样品，接着用索氏提取的方法对样品进行处理。 经过适当的样品前处理和清洗 过程后，可利用气相色谱/质谱 仪对样品的萃取液进行分析。 辅助设备：索氏抽提器、电 子天平、化学工具及试剂等。
调查污染源 对策提出 对策确认/验证 水平展开至其它供货商
报告客户及经营管理者
结案
EDXRF在企业制程的控制方法与流程
进料
进料检测
OK
生产制造
出货检测
OK
出货
NG
退货
XRF 作快速 进料检 验
Gray
XRF作制 程 中品质控管
XRF作快速出货 检测 ICP作出货报告
委测
检测机 构 争议性样品 再用ICP检 验
•
2.XRF可成为企业进行供应商品质评估的有效工具（供应商管理 能力）
由于XRF的低检测成本，可以很轻松的实现来料的批次性检验。针对每 一个供应商的每一种风险物料进行长期的批次性检验与数据分析，可以 有效的判定供应商品质管理能力与物料控制水平。对筛选优秀供应商具 备不可替代的价值。针对物料数据的异常变化即使不牵扯受限物质也代 表对方的工艺或原材料发生的变化。均应引起高度关注与进一步审查。 确保企业自身风险的可控性。
2、原子吸收光谱仪（AAS）
测试重金属类（Pb\Cd\Hg）
原理： 通过采用 空气-乙炔火焰来喷雾 和激发样品以及测量获 得的原子吸收线的吸收 的方式来测定样品中目 标元素的方法。 构成：阴极灯、探测 器、数据处理器和控 制系统等。
3、UV-VIS紫外/可见光分光光度计
测试六价铬
原理：该方法利用碱性消解法从样品中提取六价铬。提取出 来的Cr(VI) 的浓度是根据在酸性条件下与1,5- 二苯卡巴肼反应来 确定的。在该反应中Cr (VI)被还原成Cr(III)，而二苯卡巴肼被氧 化成二苯卡巴腙。然后Cr(III)与二苯卡巴腙进一步反应，生成一 种红－紫罗兰色的复合物。该复合物溶液可利用比色计或分光光度 计在540 nm 处进行定量测定。
企业RoHS应对方案 与控制方法
目录
企业常用RoHS应对方案与分析
第三方检测机构介绍 相关检测仪器介绍 化学检测与物理检测方案的对比
自建管控体系
最优RoHS应对方案 EDXRF在企业中的应用：
企业的环保架构介绍 EDXRF在企业制程控制中的应用 EDXRF对企业的重要价值
企业常用RoHS应对方案
紫光分光光度计UV- XRF（总铬） Vis XRF （总溴） XRF （总溴）
多溴联苯PBB GC-MS 多溴联苯醚 PBDE
GC-MS
化学检测仪器介绍：
1、 ICP－AES电感耦合等离子体－原子发射光谱仪
测试重金属类（Pb\Cd\Hg）
原理：利用高频等离子 体原子化或者离子化的 方法确定样品 中目标元 素的方法。测量激发原 子或离子的能量。通过 激发能量对应的波长确 定样品中存在的元素。 辅助设备：微波消解系 统、化学试验用具等。
EDXRF对企业的重要价值
3.
XRF的合理运用将提升客户对企业产品的信心。（市场推广 能力） XRF作为一个国际公认的用于成分分析的快速鉴定设备，配 合企业良好的管理制度及文控系统,可以全面解决企业的 RoHS管控,能为企业自己的客户提供充足的产品信心，扩大 自身产品的竞争能力。
谢 谢！！！
自我声明
较为公正,检测纠纷较少.与供应 商之间的关系较为简单
第三方检测报告
成本最高,时效性差.送样样 品与供货样品的是否一致无 从判别.报告来源于第三方, 中间环节无法管控,一旦出现 问题责任重大.对自己的客户 而言风险仍然存在. 购置成本较高,须配备专业人 员及内部管控流程再建.
自建管控体系
建立管理制度、配 配相应人员、购置 相关设备,对来料出 货进行批次抽检.对 外提供详实的检测 报告与相关程序.
绿色伙伴认定 (原材料制造商）
未回应,重新评估与伙伴的关系
制造过程
监查基准 检测基准 认定基准
使用材料明细
SGS 检测／XRF报告/成分表
制造过程
授予绿色认定 （产品制造商）
监查基准
检测基准
使用材料明细制造过程
SGS检测/XRF报告／成分表
环境相关物质的含量
生产活动中之质量管理体制 （包 括 环 境）
自我声明 第三方委检 自建管控体系
企业常用RoHS应对方案比较
方法 实施办法 对外声明产品符合 要求,对外签定各类 环保保证书,粘贴各 类环保标志，要求 各级供应商签定环 保保证书. 将现有产品送第三 方检测机构检验.要 求各级供应商提供 第三方检测报告 优 点 成本最低,控制简单. 缺 点 风险最大的做法，完全依赖 于对合作伙伴的商业信任.一 旦出现问题,责任重大.对自 己的客户而言风险最大.
委测
EDXRF对企业的重要价值
•
1.XRF是企业针对受限物质风险而设立的第一道防火墙（风险控 制能力）
企业可以根据XRF针对不同物料的测量值及偏差范围，比照真实有效的 SGS的测试值设定自己的测试经验值（允收标准），据此判定来料的 合 格/疑似/不合格 。合格产品上线，不合格产品退货，疑似产品送第三 方检测机构检验或进行供应商工艺复查。快速、准确的作出有依据的风 险防范决定对流水作业的工厂至关重要。 通过对XRF的合理应用企业可将受限物质风险大幅度降低，并确保各风 险点完全处于自身控制范围内。
可酌情对相关风险点进行实时控 制与管理,可与供应商共同解决 物料风险,建立更加紧密的合作 关系.即使出现问题,在详实的报 告与严谨的程序下.管理机构会 酌情予以减免处罚.对自己的客 户而言风险最低.
第三方检测机构之一SGS
SGS-CSTC通标标准技术服务有限公司， 为世界上最大的第三方检验公司的成员。 SGS在中国的27个分支机构和30个实验 室组成的业务网及3000多名员工，提供 检验、鉴定、测试和认证等服务。 SGS提供欧盟六项有害物质的标准测试 费用为1050元人民币/单个材料。 测试时间为7~9个工作日。
企业自建管控体系的方式方法
建立完善的过程管理控制程序（软件）
将RoHS管控溶入企业内部管理流程中 体系认证（QC080000），增加文件管理流程
具备自主检测能力（硬件）
拥有化学检测方法和设备，组建化学检测实验室 拥有物理检测方法和设备，购买EDXRF
RoHS的检测仪器
检测项目 铅 镉 汞 六价铬 化学检测仪器 AES/AAS/ICP AES/AAS/ICP 氢化物/AAS/XRF 物理检测仪器 XRF XRF XRF
实验室处理 数据有权威性，但 测试的周期长，费 用高破坏性测试
需要化学方法做前置处理,一般 1~4小时
企业处理后交相关部门处理， 要收费 前期投入大，维护成本高,破环 性测试材料前置处理时间长， 需要专业人员管理,废弃物要做 环保处理
不需要做前置处理
产生的废弃物 优缺点比较
不产生废弃物 前期投入小，维护费用小, 快速无 损检测,起到预警预防的作用.当测 试到铬和溴过高需要实验室用UVVis和GC-MS确认,不产生废弃物
化学检测实验室的投入
仪器费用： 前期投入大，ICP-AES UV-Vis GC-MS XRF 微波消解器以及实验室配套设备 约为200万人民币 场地及人员：专用的实验室条件及专业的操作人员 耗材：每年约需10万人民币。
物理检测的投入
购置EDXRF的资金投入：30万以下 测试场地：20m 左右，具备空调 人员费用：无特殊技能要求 耗材： 无
企业的环保架构介绍
总经理
环境管理者代表
①、有害化学物质管理的监视； ②、异常时的发货停止和解除 ③、查明原因并指示杜绝再次发生
环境物质管理小组
①、信息的收集； ②、环境物质管理小组的推进和运营
采购
生管
工程 部
生产部
管理 部
品保 部
企业的环保架构介绍
供应商GP系统
供应厂商最高负责人承诺 不使用环境 受限物质的要求 保证书 认定基准
监查基准
制造过程 使用材料明细制造过程
企业的环保架构介绍
供应商来料管理系统 签订环保协约
提供SGS报告
每批出货提 供材质报告XRF
对供货商 定期稽核
每批来料产品 贴ROHS标签
企业的环保架构介绍
RoHS处理流程
客户 回馈 制程 回馈 进料 发现
经营 管理者
不良确认
客户
水平展开调查影响料号
1、库存处理 2、已出货品处理
检测方案比较
比较项目 第三方检测
化学检测
自主检测
物理检测
检测的时间
制程控制
约7个工作日
只能保证此样品环 保不能对制程做到 有效的管制
2~3日
能检测每一批但时间较长能做 对制程监控
300秒以下
能检测每一批而且时间快 能做对 制程监控起快速筛选的作用
前置处理
需要化学方法做前 置处理,一般1~4小 时
物理检测仪器介绍：
1、EDXRF：
X射线荧光分析技术（XRF）作为一种快速分析手段，为相关生产 企业提供了一种可行的、低成本的并且是及时的检测、筛选和控 制有害元素含量的有效途径。 相对于其他分析方法（化学分析方法），XRF具有无需对样品进 行特别的化学前处理、快速、方便、测量成本低等明显优势，特 别适合用于各类相关生产企业作为过程控制和检测使用 。 特点：无损检测，对Pd，Cd，Hg可做定性和定量分析，对六价铬 及PBBs PBDEs可采取测量总铬及总溴的方式进行控制。分析元 素范围广（S—U）。
