煤矿综采工作面的供电技术
煤矿综采工作面的供电技术发表时间：2018-05-22T16:49:33.197Z 来源：《基层建设》2018年第4期作者：赵志平[导读] 摘要：综采工作面供电安全技术直接关系着煤矿的安全生产，特别是随着科学技术的迅速发展，现代化矿井对综采工作面的供电系统又提出了新的要求，要求供电系统大容量、安全可靠、便于设计维护和查找故障。
国家能源集团神东煤炭集团哈拉沟煤矿陕西榆林 719315 摘要：综采工作面供电安全技术直接关系着煤矿的安全生产，特别是随着科学技术的迅速发展，现代化矿井对综采工作面的供电系统又提出了新的要求，要求供电系统大容量、安全可靠、便于设计维护和查找故障。
本文结合现代化矿井的实际情况，为了确保煤矿生产的高效和安全，要求综采工作面的供电系统具备方便查找故障与设计维护，以及大容量可靠安全的特点。
关键词：煤矿；综采工作面；供电系统；供电技术引言综采工作面系统的组成部分是采煤机、液压支、管路、刮板运输机、转载机、通风系统、瓦斯系統、泵站、供电等等。
而综采工作面的生产装置涵盖破碎机、转载机、刮板输送机、采煤机、乳化液泵站、液压支架等。
这种自动化控制系统囊括了大功率装置与配套设备，从而使工人的劳动强度降低、生产成本低、煤炭产量增加，有助于工作面生产水平的提升。
为了更好地发展国内的煤矿产业，实现理想的安全效益与经济效益，下面，对煤矿企业中应用的现代化综采工作面供电技术问题进行了简要地分析。
一、工程概况 “22409-1至22409-5工作面走向长度分别为157.5m，713.4m，160.6m，801.3m，1753.2m，总长3591.66m；工作面长度分别为102m，179.3m，331.3m，287.1m，331.3m，总面积100.8万㎡。
工作面煤层厚度2.8～5.6m，平均煤厚4.9m，容重1.30t/m³，地质储量651.9万吨。
根据现场煤层变化情况，保证不漏矸的情况下，适当调整采高提高回收率。
（1）生产供电线路：22煤变3#电所1208柜→22409主运（MYPTJ-8.7/10 3*185+3*95/3+3*2.5电缆300m）→22409主运63联巷400A 三通接线盒（MYPTJ-8.7/10 3*95+3*50/3+3*2.5电缆）→22409主运→22409移变列车巷→移变列车变压器。
供电给采煤机、运输机、转载机、破碎机、通讯系统、照明系统、泵站、控制台、绞车、排水开关等。
（2）22409运顺供电线路：22煤变3#电所→22409主运→22409运顺。
供电给沿途排水、瓦斯断电仪、信号分站。
（3）22409辅运供电线路：22煤变3#电所→22409主运64联巷→22409辅运。
供电给沿途排水、瓦斯断电仪、信号分站、移变列车20吨绞车。
”二、拟订供电系统图原则（1）在保证供电可靠的前提下，力求所拟图中使用的开关、电缆等设备最省。
（2）尽可能由一台变压器向一个生产环节或工作面的机械供电，以便缩小事故所引起的停电范围。
（3）对单电源进线的采区变电所，当其变压器不超过两台且无高压馈出线时，通常可不设电源断路器；而当其变压器超过两台并有高压馈出线时，则应设进线断路器。
（4）在对生产量较大的综合机械化工作面或下山排水设备进行低压供电时，应尽量采用双回路高压电源进线及两台或两台以上的变压器，使得当一回线路或一台变压器发生故障时，另一回线路或另一台变压器仍能保证工作面正常生产及排水供电。
（5）变压器尽量采用分列运行。
这是由于当采用并列运行时，线路对地电流的增加会对安全造成威胁；电网绝缘电阻的下降可使漏电继电器的运行条件恶化，在发生漏电事故时又会因一台检漏继电器控制两台变压器的馈电开关，而使停电范围加大，从而使可靠性降低之故。
（6）一个开关只能控制一种用电设备，容量愈大的开关，应排得离电源愈近。
三、综采工作面供电技术的实际要求现代化综采工作面供电系统的组成部分是用电装置、变压器、电源、动力电缆、开关等。
现代化综采工作面存在比较多的机电设备，电机的容量比较大，控制设备的要求也越来越高，以及大部分的供电方式是借助移动变电站，这就要求比较高的供电技术水平。
1、安全、稳定、容量大随着迅速发展的煤炭产业机械配套技术，从业者一直向往高效、安全的煤矿采掘技术。
基于持续增加综采工作面单面采掘量的影响下，设备的功率得以提升，也持续提升了设备的智能化与自动化水平，因而实现了设备整体负荷功率的持续提高，而稳定可靠的电力供应是提高整体负荷的关键所在。
鉴于此，当前持续地提高了煤矿采掘的供电技术水平。
当今，煤矿采掘工作面能够应用6300kVA的移动变电站容量，以及应用至少2000kW的大采高电牵引采煤机功率。
2、方便维修与维护在设计现代化综采工作面供电系统的情况下，不但兼顾采掘工艺技术的发展现状，而且兼顾有关设备的参数与构造设计，从而实现供电系统稳定性与安全性的大大提升。
除此之外，对一套功能完善、构造完美的现代化综采工作面供电系统进行设计，不但注重系统的健全和整体的配套，以实现负荷容量与设备工作的需要，而且坚持方便维修、方便查询故障、方便维护的一系列原则。
四、煤矿综采工作面的供电技术要点1、保护与监测技术在综采工作面的重要组成部分中，用电设备与供电系统是根本所在，一次事故停机或者是失效行为就带来的损失非常大，实时地检测设备的状态可以降低损失，从而确保煤矿企业的生产能力。
而综采工作面供电系统非常需要相关的保护和监测。
一是在线监测工作面电缆绝缘性，可以在出现单相接地故障之前准确地预测电网的绝缘能力；实现接地漏电故障保护的准确性；对故障点的具体位置进行准确地判断，避免扩大故障。
二是监测电机安全工作现状的系统，针对重点的关于定子、转子、轴承等故障问题，在开始出现的时候能够进行在线监测且对其历史改变情况进行监测，对电机是不是可以不断地安全工作进行判断，进而防止事故停机，制定高可行性的库存和检修规划，确保生产系统的稳定运行。
2、智能化技术智能化指的是借助计算机及其一系列的方式对人类的思维模式近些模仿，从而实施有效的决策，像是智能代理、神经网络、专家系统、遗传算法等。
对于综采工作面供电系统来讲，应用智能系统重点是借助人工智能系统控制整个设备的生产过程；针对发生的供电设备故障问题，给予处理对策与维修方案，尽量地减少故障排除的时间；事先组织维修设备的规划；在数据库当中输入外部状况监测、故障参数、信息设备的工作现状、工作方式等一系列的数据信息，从而全面地进行探究，最终给出合理的建议、选取优化方案、有效地设计系统等、完成设备选型等；结合实际工作的现状，自主地调整与设置工作参数。
3、供电电压的相关技术在综采工作面提升生产能力和增加割煤高度的影响下，持续增大了刮板运输机与采煤机等设备的整体装机功率，再者，矿井的环境的复杂性不利于增加变压器体积与电缆截面积，1.14 kV的供电电压已难以适应实际生产的要求。
务必借助高电压级别（至少3.3 kV）才可以确保稳定与安全地供电，实现大功率设备的实际用电需要。
国内综采工作面供电的主导是1.14kV的电压，部分是3.3 kV的电压，以及当今3.3 kV供电系统通常只是对工作面的三机供电问题进行处理，未曾使整个系统的3.3 kV供电实现，亟需提升供电器件的使用年限与稳定性；需要实现系统保护准确性的深入提升；需要拓展试验的领域；需要深入地检验接口、匹配参数、保护配合等问题。
即使能够使3.3 kV的整个系统供电实现，也并非工作面提升电压的最终。
当今美国综采工作面应用的供电系统电压是4160V，而波兰的供电系统是6 kV。
能够明确的是，相比较于国外的综采工作面提升电压供电方式，务必实现国内高电压等级的提升，以及不断地分析综合保护与供电方式等环节，从而对有关的配套设备与重要装置进行研发，实时地开展工业性试验，争取取得世界市场中的竞争优势地位。
4、启动和控制刮板运输机的技术在增加刮板运输机驱动功率的影响下，启动刮板运输机的问题体现得非常显著。
在启动运输机的情况下，启动电机的电流会严重地影响到电网。
如果借助大截面供电电缆、大容量移动变电站，那么成本会增加，并且启动设备过程中的冲击影响会对设备的应用年限与应用安全等形成非常大的破坏性。
当今存在机械软启动与双速电机驱动这两种使刮板运输机启动电流减小的方式。
尽管双速驱动电机的形式使启动电流减小，可依旧是一起启动多台电机，依旧面临启动电流的影响。
机械软启动的方式可以一起启动多台电机，可是单台电机具备非常大的功率，启动每台电机的电流依旧非常大。
针对电流冲击影响与电网容量需要等问题，这两种手段就难以彻底地解决。
基于普遍应用电力电子器件与有关控制理论的发展，能够在控制运输机的电机当中应用变频调速技术，从而使软启动的问题解决。
然而，因为借助的是低压变频器，变频器只能实现1140V的输出电压，而负载的功率能够到达1000 kW，这样对软启动问题进行处理的同时。
相比较于3.3 kV供电，损耗了大量的电能。
为此，应当对中亚防爆变频器进行研发，从而对低压变频器面临的缺陷进行处理，最终实现降耗节能的目的。
结语综上所述，煤矿综采工作面供电系统必须保证电压稳定，各项保护齐全，电流整定正确合理，确保安全生产。
正常运行时供电网络的实际电压损失必须小于网络所允许的电压损失，因此，工作面远距离供电必须解决线路压降大及线损大的问题。
当前，在建设现代化矿井的影响下，综采工作面的装机功率日益提升，因此需要越来越高的供电技术标准。
也只有实现综采工作面相配套供电技术水平的不断提升，才可以实现理想的煤矿企业经济效益。
参考文献：[1] 马星河，张迁迁.低压综合保护器的漏电保护实现[J].煤矿机电，2010（3）：4-7.[2] 杨治国.综采工作面远距离供电设计与应用[J].煤炭技术，2012（10）：53-54.[3] 李占平.综采工作面远距离供电供液系统设计与应用[J].煤炭开采，2012（3）：28-29.。

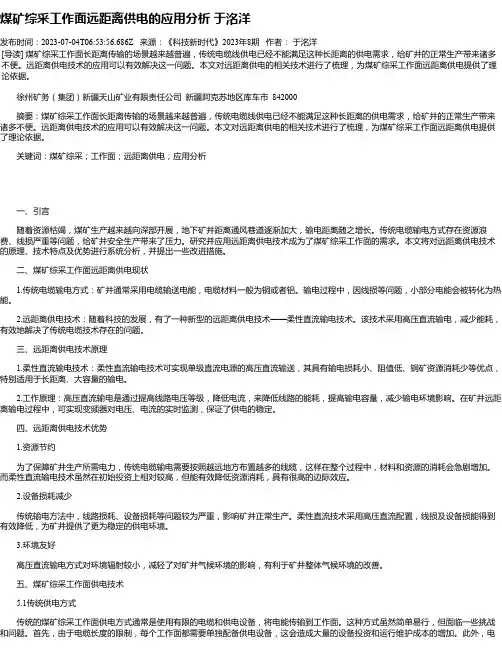

煤矿综采工作面远距离供电的应用分析于洺洋
煤矿综采工作面远距离供电的应用分析于洺洋发布时间：2023-07-04T06:53:56.686Z 来源：《科技新时代》2023年8期作者：于洺洋[导读] 煤矿综采工作面长距离传输的场景越来越普遍，传统电缆线供电已经不能满足这种长距离的供电需求，给矿井的正常生产带来诸多不便。
远距离供电技术的应用可以有效解决这一问题。
本文对远距离供电的相关技术进行了梳理，为煤矿综采工作面远距离供电提供了理论依据。
徐州矿务（集团）新疆天山矿业有限责任公司新疆阿克苏地区库车市 842000摘要：煤矿综采工作面长距离传输的场景越来越普遍，传统电缆线供电已经不能满足这种长距离的供电需求，给矿井的正常生产带来诸多不便。
远距离供电技术的应用可以有效解决这一问题。
本文对远距离供电的相关技术进行了梳理，为煤矿综采工作面远距离供电提供了理论依据。
关键词：煤矿综采；工作面；远距离供电；应用分析一、引言随着资源枯竭，煤矿生产越来越向深部开展，地下矿井距离通风巷道逐渐加大，输电距离随之增长。
传统电缆输电方式存在资源浪费、线损严重等问题，给矿井安全生产带来了压力。
研究并应用远距离供电技术成为了煤矿综采工作面的需求。
本文将对远距离供电技术的原理、技术特点及优势进行系统分析，并提出一些改进措施。
二、煤矿综采工作面远距离供电现状1.传统电缆输电方式：矿井通常采用电缆输送电能，电缆材料一般为铜或者铝。
输电过程中，因线损等问题，小部分电能会被转化为热能。
2.远距离供电技术：随着科技的发展，有了一种新型的远距离供电技术——柔性直流输电技术。
该技术采用高压直流输电，减少能耗，有效地解决了传统电缆技术存在的问题。
三、远距离供电技术原理1.柔性直流输电技术：柔性直流输电技术可实现单级直流电源的高压直流输送，其具有输电损耗小、阻值低、钢矿资源消耗少等优点，特别适用于长距离、大容量的输电。
2.工作原理：高压直流输电是通过提高线路电压等级，降低电流，来降低线路的能耗，提高输电容量，减少输电环境影响。
煤矿综采工作面供电系统模板
煤矿综采工作面供电系统模板1. 概述煤矿综采工作面供电系统模板是用于煤矿综合采掘工作面的供电系统设计和布置的标准模板。
该模板包括供电系统的整体架构、电源选择和布置、电缆敷设、安全保护装置、监控系统等内容，以确保煤矿综采工作面供电系统的高效可靠运行。
2. 供电系统整体架构煤矿综采工作面供电系统整体架构包括主供电线路、分支供电线路、终端设备等组成。
主供电线路由变电所输送电力到工作面，分支供电线路将电力供给各个工作区域，终端设备为各个用电设备。
3. 电源选择和布置3.1 主供电线路主供电线路一般采用高压输电网供电，需选择稳定可靠的电源。
在选择电源时，要考虑供电的连续性和稳定性，以满足工作面负载的需求。
同时，应保证电源与工作面之间的电力传输损耗尽可能小。
3.2 分支供电线路分支供电线路应考虑工作面内不同区域的用电需求。
根据各个区域的用电负荷和电力传输距离，选择合适的电源和导线规格。
在布置分支供电线路时，应尽量缩短电力传输距离，减少电力损耗。
4. 电缆敷设电缆敷设是供电系统的重要环节，直接关系到供电质量和运行安全。
电缆敷设应符合煤矿安全规定，采用阻燃、耐火等特殊材料制成的电缆，以提高火灾防范能力。
同时，应注意保护电缆的外皮，防止机械损伤和化学侵蚀。
5. 安全保护装置为确保煤矿综采工作面供电系统的安全运行，需配置一系列安全保护装置。
包括过载保护器、短路保护器、接地保护装置等。
这些装置能够及时检测并切断电路，以防止电器设备受损或人员受伤。
6. 监控系统监控系统的安装可以实时监测煤矿综采工作面供电系统的运行状态，发现并修复故障。
监控系统应包括电流、电压、温度等参数的实时监测，以及故障报警和远程控制功能。
同时，还应具备数据记录和数据分析功能，为供电系统的优化提供参考。
7. 总结煤矿综采工作面供电系统模板是煤矿综合采掘工作面供电系统设计的参考标准。
通过合理的供电系统整体架构、电源选择和布置、电缆敷设、安全保护装置和监控系统的配置，能够提高供电系统的稳定性和安全性，确保煤矿综采工作面的正常高效运行。
3300v供电技术在煤矿综采工作面的应用探讨
三． 采 煤 作 业面 ３ ３ ０ ０ Ｖ 供 电 安全 技 术措 施 此 作业面 的试 生产 之前 ， 要加 强对 管 理人 员和作业 人 员进行严 格 的技 术培训 ， 通 过考 核合格之后 才能上 岗； ３ ３ ０ ０ Ｖ 供 电系统短路 保护 的 作 业 面 电气 设 备和 供 电情 况介 绍 不能 随便 调 此 作业 面走 向 １ ４ ６ ８ 米， 面 长１ ３ ２ 米， 它 的运输 系统 长 八百多米 ， 设 整定 值要根 据 专 门的机 电科 室通 过计 算给 定的 值来 整定 ， 要保证接 地 电阻小 于２ Ｑ， ３ ３ ０ ０ Ｖ的供 电系统捡漏 保护装 置要 备 的总 容量４ ２ ９ ｋ Ｗ， 变压 的总 容量为 ４ ４ ９ ０ ｋ Ｖ Ａ。 所 采用的 这款 采 煤机 整与更改 ， 而 且灵敏度要高 ， 漏电闭锁电阻值为 ： １ ０ ０ Ｋ￣， 漏 电电阻值 为 的额 定功率 为ｌ ｌ ２ ０ ｋ Ｗ， 二台 牵引电动 机功 率都 是５ ０ ０ ｋ Ｗ， 额 定 电压 为 安全可靠 ， ３ ３ ０ ０ Ｖ ， 二台 牵引电动机 的功 率都 是５ ５ ｋ Ｗ， 这两台主电机 都分 别启动 。 ５ ０ ＫＯ， 最好能一 天做一次 的移 变二次侧 漏电的 保护实验 ， 还 要进行 详 如 果有发现 问题要 马上解 决； 在 高压和低 压设备 的标 志牌上面 工作面 运输 机 的机头 额定 功率是 ２ ０ ０ ｋ Ｗ的 电动机 ， 机 尾 用的额 定功率 细记 录 ， 要标 出电压 额定值 ； 为了让 供电系统 更加 安全可靠 ， 电气设备 的绝缘 等 是４ ０ ０ ｋ Ｗ的 电动机 ， 它的额 定电压都是 ３ ３ ０ ０ Ｖ ｏ 此作业面 的供 电方 式为 ： 在距 离５ ０ ０ 米的采 区变电所高 压开关 引出 级 以及防护 等级要 和电压等 级互相 符合； 打 开电气设 备的时 候， 要对 结 合面采 取保护 措施 ， 不能让 它受损 ， 开关的 闭锁 装置要 绝对 安全可靠 ， 条高压电缆到移 动变压器供 电， 让移动变压器逐 步降压提 供给 电机 。 将 电源切 断以后 ， 开 关的隔离手把 要闭锁 ｌ 作业面 的环境恶劣 ， 当３ ３ ０ ０ Ｖ 作业面的供 电系统 如图所示 ：
综采工作面供电方案
红湖煤矿1#—2#煤层综采工作面 供 电 方 案一、工作面概况与设备选型配置根据《煤矿安全规程》的要求，结合本矿的实际情况，矿部出台了《红湖水平分段选型》报告，为井下1#—2#煤层设计了短臂式综采放顶煤采煤工作面（简称综采工作面），综采工作面走向长度600米，切眼开采长度为30米，工作面煤层倾角45°－60°，煤层厚度10米－12米，两层煤间距为2米—7米，采煤方式为短臂式综采放顶煤采煤方式。
设备选型配置情况如设备选型配置情况如下：说明：此表是矿部结合本矿的实际情况出台的《红湖水平分段选型》报告中设备选型为依据，表中，划横线的最后2项是临时填写的，变压器的型号临时更改的，由原型号KBSGZY-630/10型移动变电站更改为KBSGZY-1000/10型移动变电站（根据综采工作面设备负荷计算后的出的数据）。
二、供电系统的选择综采工作面供电电源来自井下中央变电所高压防爆开关引出，高压采用1回路10000V 至采区变电所供一台KBSGZY —1000/10型1000KVA 移动变电站使用。
电缆线敷设路线为：井下中央变电所→316水平材料上山→364水平回风材料顺槽→364水平综采变电所→综采工作面→综采工作面下端头→运输顺槽。
移动变电站、乳化液泵站、开关串车放置在364水平材料顺槽距综采工作面50米处，设备控制开关放置在串车上，移动式变电站在前，开关串车在中，乳化液泵站紧随其后。
序号 设备名称 规格型号 单位 全年计划数量单价金额(万元) 厂家 1 综采过渡支架 ZFG5000/16/25 付 2 20 40 平顶山 2 综采基本架 ZF4800/14/26 付 20 15300 平顶山 3 采煤机 MG －250/300/NWD 台 1 200200 上海天地 4 前部刮板输送机SGZ730/90 米 30 100 奔牛或甘肃容和5 后部刮板输送机 SGZ630/75 米 30 80 6 转载机 SZZ630/75 米 30 70 7 **破碎机 PLM500 台 1 70 8 泵站 BRW200/31.5 台 2 60 无锡泵站9 移动变电站 KBSGZY-1000/10台 1 3010 回柱绞车 JH20 台 2 5 10 淮南煤机厂11 集中控制器KTC102.1套 1 20 20 天津华宇电子有限公司合计980低压电缆沿364水平综采变电所→综采工作面→综采工作面下端头→运输顺槽敷设，采用电压等级为1140V。
11701综采工作面供电设计.
普安县楼下镇郭家地煤矿11701采煤工作面供电专项设计设计单位：郭家地煤矿机电处日期：年月日11701采煤工作面供电设计一、供电电压11701采煤工作面电源来自1520运输大巷高压配电装置，根据工作面主要设备的容量与布置情况，采用1140V、660V和127V三种电压供电，其中采煤机、刮板运输机、皮带机的电压等级为1140V；顺槽胶带输送机、绞车和乳化泵电压等级为660V；照明灯及信号、红灯的电压等级为127V。
二、供电系统的拟定原则1、力求减少电缆的条数与长度，尽量减少回头供电，橡套电缆长度按所经路径长度的1.08～1.1倍计取。
2、工作面采用设备列车供电，随着回采进度定期移动。
对胶带输送机及其它附属机械设备，因位置分散分别设置配电点。
3、原则上1台起动器控制1台电动机，对于胶带输送机上抱闸电机负荷较小的设备用1台起动器控制2台电机。
对采煤机等重要生产机械设置六组合起动器，预留备用回路。
4、根据供电设备容量，选用2台移动变电站，1#800KVA移动变电站向采煤机、工作面刮板运输机；2# 630KVA移动变电站向1#乳化液泵供电、2#乳化液泵站、管道泵、运输顺槽皮带机供电。
5、一部胶带输送机由1539胶带顺槽车场移动变电站供电，采用2台QBZ-200/660型电磁软起动器控制。
三、供电设备选型原则1、开关电器的分断能力应等于或大于所通过的最大三相短路电流。
2、当三相异步电动机有远距离控制和保护要求时，应选用隔爆型磁力起动器。
3、如果工作机械要求带负荷改变旋转方向时，应选用可以逆转控制的磁力起动器。
四、负荷计算综采工作面电力负荷计算是选择移动变电站台数和容量的依据。
也是配电网络计算的依据之一。
1、负荷统计11701采煤工作面负荷见表。
11701采面主要负荷统计表二、11701采区变压器选型根据11701采煤工作面负荷统计情况，拟选择2台变压器，其中1台为采面设备供电，1台为1539皮顺一部胶带输送机及刮板机供电，其容量选择按如下公式进行计算：S b=K x•∑P e/cosφpj（kVA）式中 S b——所计算的电力负荷总的视在功率，kVA；∑P e——参加计算的所有用电设备（不包括备用）额定功率之和，kW；K x——需用系数，K x＝0.4＋0.6P max/ΣP e；P max——最大电动机的功率，kW；cosφpj ——参加计算的电力负荷的平均功率因数。
煤矿综采工作面供电设计说明
煤矿综采工作面供电设计说明一、供电系统的分类根据煤矿综采工作面的情况和电压等级，供电系统可以分为高压供电系统和低压供电系统两部分。
1.高压供电系统：2.低压供电系统：低压供电系统主要为井下照明、通风、监控等非主要设备供电。
具体包括配电箱、照明灯具、电缆桥架、插座等。
二、供电系统的设计原则供电系统的设计应遵循以下原则：1.安全可靠：供电系统设计应满足国家相关安全规定，确保供电设备在运行过程中不发生故障，且能够及时发现和排除隐患。
2.合理高效：供电系统设计应根据工作面的实际情况，满足设备运行所需的电能供应，降低能耗，提高供电的效率和质量。
3.经济合理：供电系统的设计应充分考虑成本问题，根据实际需要进行合理配置，避免不必要的浪费。
三、供电系统的具体设计要点1.高压供电系统设计要点：(1)变电站的选择：变电站应选择可靠性高、运行安全稳定的设备，具备过流、过压、短路等保护功能。
(2)高压开关柜的选型：高压开关柜应满足可靠性高、操作简便、经济合理的要求，具备过流、短路等继电保护功能。
(3)高压电缆敷设：应选择符合国家标准的高压电缆，并进行正确敷设，保证电缆的绝缘完好性和安全可靠性。
2.低压供电系统设计要点：(1)配电箱的选型：配电箱应选择品牌可靠、结构合理的产品，具备过载保护、漏电保护等功能。
(2)电缆的选择：应选择符合国家标准的低压电缆，并进行正确敷设和维护，保证电缆的安全可靠性。
(3)照明设计：应根据工作面的具体情况，合理选用照明灯具，并进行合理布局，保证工作面的照明质量，提高工作面的安全性。
四、供电系统的检验和维护程序1.定期检测：供电系统应定期进行综合性能和安全性能的检查，排除存在的故障和隐患。
2.配电设备的定期维护：配电设备应进行定期的保养和维修，并进行记录，以保证设备的安全可靠性。
3.灯具的定期更换：照明灯具应定期进行检查和更换，保证井下的照明质量。
总之，煤矿综采工作面供电设计是煤矿安全生产中的重要环节，其合理的设计能够保证设备的安全高效运行，并提高煤矿的开采效率和安全性。
综采工作面远距离供电方式的分析与研究
综采工作面远距离供电方式的分析与研究随着煤矿开采机械化、自动化技术的高速发展, 矿井井下供电系统的重要性越来越明显, 合理的供电系统设计不仅能保障矿井的安全高效开采, 维持矿井的安全生产, 而且能降低运行成本, 节能减排, 带来良好的经济效益。
然而传统电气列车会在一定程度上占据巷道空间，列车需要频繁移动，拉移列车是阻碍工作面回采推进速度的一个重要因素，远距离供电系统是解决这一系列问题的一个有效途径。
一、传统的综采工作面近距离供电的方式分析井下综采工作面传统的供电方式为在运输巷内距综采工作面不远处设置设备列车, 在设备列车上配置移动变电站、组合开关等电气设备, 为整个综采工作面设备提供电源。
设备列车随工作面的推进向前移动, 设备列车至工作面电缆采用单轨吊或电缆托架串车的方式进行敷设。
（一）采用近距离供电方式优点工艺成熟，应用经验丰富，是行业内综采工作面供电系统采用的主要方式，变电站、配电设备距主要负荷距离近，控制可靠，保护灵敏，电缆易管理。
（二）采用近距离供电方式存在一定的不足一是其要求巷道断面较宽，所需要的支护成本较高，对复杂巷道条件的适应能力较差，当巷道变形严重时需要扩帮、卧底；二是列车需要频繁移动，易出安全事故，拉移变电站的过程中危险性增加，由于两巷底板起伏大，极可能发生变电站断绳跑车或翻车事故，危及设备和人员安全；三是顺槽人工运料、配件距离长，工人劳动强度大，变电站列车必须经常移动，列车挪移电缆及供水、供液管路，增大了工人的工作量；四是大量的供电设备布置在综采工作面巷道内, 维护和检修的工作量较大, 特别是备品备件的运输距离较长, 造成检修时间的拉长；五是列车放在顺槽大大增加通风阻力，设备占据了一定的空间，使得顺槽内空气的流通速度变缓，移动变电站运行过程中产生的热量不能及时扩散, 使周围环境温度升高，空气的质量变差，恶化了工作面工人的工作环境。
二、综采工作面远距离供电方式研究一种是完全集中远距离供电，即将移动变电站、泵站、工作面配电组合开关及工作面通信控制主机均设置在远离切眼的地方（视低压系统最远供电距离确定），这种方式解决了传统近距离方式的部分缺陷，但却需要多次搬移配电点，并且低压动力电缆难以管理这一难题无法克服。
煤矿井下综采工作面供电设计
第一部分工作面概况北二采区I0130404回采工作面，下顺槽走向长度1393米。
上顺槽1157米。
该工作面切眼平均倾角为11°，煤层平均厚度为5.33米，煤层磨氏硬度为1-3，工作面切眼倾斜长度198米。
第二部分采区供电系统设计第一节、工作面主要设备选择：该面为综合机械化采煤工作面，采煤工艺为走向长壁后退式综放工作面（右工作面）。
主要设备：1、采煤机MG300/700—WD 一台（功率：698.5KW）2、转载机SZZ830/315 一台（功率：315KW）3、破碎机PLM—1800 一台（功率：200KW）4、乳化液泵LRB400/31.5 两台（功率：250KW）5、液压支架ZF6400/15.7/31 (要有喷雾装置126部)6、排头支架ZFG6400/22/30H (要有喷雾装置7部）7、工作面前、后部刮板机SGZ-764/630 两台（功率:315 KWх2/台）第二节、供电方案的选择工作面电源从北二采区变电所引出，延至工作面移动变电站高压开关，两根高压电缆型号MYPT—3.6/6--3х50+1х25。
采区供电安装4台移动变电站，其中3台为工作面设备供电，1台为前、后顺槽低压设备供电。
为工作面设备供电变电站3台，变电站型号为：KBSGZY—1600/6、KBSGZY—1000/6、KBSGZY—800/6，为工作面及前、后顺槽后部低压供电变电站1台,变电站型号KBSGZY—500/6。
各台变电站用途如下：1#变电站：采煤机、前刮板机2#变电站：转载机、破碎机、乳化液泵、喷雾泵。
3#变电站：后刮板机。
4#变电站：工作面前后顺槽的低压电气设备如污水泵、照明信号综保、回柱绞车等。
第三节、供电计算：（一）变电站容量确定：计算依据S=K xΣP e/COSΦpj式中：S：所有计算负荷的视在功率（KV A）K x：需用系数COS Φpj ：加权平均功率因数 ΣP e ：系统有功功率之和（KV A ） （1）1#变电站容量确定：K x =0.4+0.65.13286306.04.0ΡΡ∑max ⨯+=N =0.68 S=K x ΣP e /COS Φpj=0.68х (698.5+630)/0.65 =1399.08KV A查《煤矿电工》215页15-1 COS Φpj =0.65根据计算：1#变电站选用KBSGZY —1600/6型 （2）2#变电站容量确定：K x =0.4+0.66303156.04.0ΡΡ∑max ⨯+=N =0.7 S=K x ΣP e /COS Φpj=0.7х630/0.65 =678.46KV A根据计算：2#变电站选用KBSGZY —800/6型。
综采电气安全技术操作规程
综采电气安全技术操作规程一、引言综采电气安全技术操作规程旨在规范综采电气设备的操作，确保人员及设备的安全。
本规程适用于综采工作面电气设备的操作与维护，旨在为综采企业提供详细的操作指南。
二、安全管理1. 综采企业应建立完善的电气安全管理制度，并确保其有效执行。
2. 综采工作面应设立专门的电气安全管理岗位，负责设备的检修、维护和操作指导。
3. 所有从事综采电气操作的人员必须经过培训并取得相关操作证书。
4. 综采企业应定期组织电气安全培训，提高员工的安全意识和操作技能。
三、电气设备的检查与维护1. 在每班开始前，操作人员需对综采电气设备进行全面检查，确保设备完好无损。
2. 定期对综采电气设备进行维护，包括紧固螺栓、清理导线等。
维护工作应记录在相应的台账中。
3. 检查和维护时，必须切断电源，并使用安全绝缘工具。
四、电气设备的操作1. 操作人员必须全程穿戴符合要求的劳动防护用品，包括防护服、安全帽、安全鞋等。
2. 操作前，必须核实电气设备的电源是否已切断，并使用电源锁定装置加以固定。
3. 操作时，严禁使用破损的电气设备，如有异常情况应及时上报并予以处理。
4. 操作结束后，应关闭电源，并将操作区域彻底清理干净。
五、事故应急处理1. 发生电气设备事故时，应立即切断电源，并进行相应的紧急救援措施。
2. 事故处理过程中，应做好现场保护措施，保证人员及设备的安全。
3. 事故处理结束后，应做好事故报告并进行事故原因分析，采取有效措施，防止类似事故再次发生。
六、电气设备的监测1. 综采企业应安装监测仪器，对电气设备的运行状况进行实时监测。
2. 每班交接班时，应对监测数据进行记录，并及时处理不正常的情况。
七、电气设备的改进与更新1. 综采企业应根据电气设备的运行情况，及时进行改进与更新，并保持设备的良好状态。
2. 设备的改进与更新应符合相关的安全规定，确保操作人员的安全。
八、人员培训与考核1. 综采企业应定期对电气操作人员进行培训，并进行考核，确保其操作技能和安全意识达到要求。
矿山综采工作面供电设计
21157综采工作面供电设计一、21157综采工作面的原始资料（一）工作面巷道及设备布置1、21157回风巷长850米， 21157采面长147米，21157运输巷长900米。
（二）采煤方法采用走向长壁后退式综合机械化采煤方法。
（三）主要运输设备1、工作面采用SGZ-730/400型刮板输送机运输，运输巷采用SZZ-764/160型转载机配合胶带输送机运输。
2、回风巷采用无级绳绞车运输。
（四）电压等级及主要电气设备采面用电设备（采煤机截割电机、采面溜子、破碎机、转载机、乳化泵和喷雾泵）电压为1140V，采煤机牵引电机电压为380V，其余用电设备电压为660V，采煤工作面信号装置电压为127V。
（五）通风方式采煤工作面采用上行通风（六）排水方式1、21157运输巷采用2台15KW水泵，配合2趟4吋管排水。
2、21157运输巷的水都排到215水仓。
二、工作面设备配备表编号设备名称安装地点安装数量及长度用途备注1 ZY3600-11/23支架21157切眼96台支护采场2 MG2×160/710-WD采煤机21157切眼1台落煤装煤3 SGZ-730/400刮板输送机21157切眼150米装煤运煤4 PCM110破碎机21157运输巷1台破碎大块5 SZZ- 764/160转载机21157运输巷1台运煤6 SSJ-800胶带输送机21157运输巷1部运煤7 SJ-800胶带输送机21157运输巷1部运煤8 WRB-200/31.5乳化泵215前石门3台向液压支架、转载机、单体柱等供液1台备用9 XQB-110/20型喷雾泵215前石门1台采煤机喷雾降尘10 无极绳绞车SQ-80 75kw 1 660V11 水泵IS100-80-160 15KW 2 660V12 液压钻机18.5KW 2 660V三、供电方案的选择由于21157综采工作面设备较多，根据井下设备调配，初步确定2台KBSGZY-1000/6/1.14移动变压器在215前石门向采面主要设备供电，供电电压等级为1140V；采用215轨道联巷配电点17#KBSG-630干变向21157回风巷电气设备供电，负荷为： 215石门JY-4绞车、21157回风巷SQ-80绞车和JH-14绞车，21157回风巷2台30KW水泵；采用215轨道联巷配电点7#干变向21157运输巷电气设备供电，负荷为：21157运输巷2台胶带输送机，1台水泵，1台绞车。
