车载数据记录仪概述
车载测试中的数据采集与分析方法
车载测试中的数据采集与分析方法在车辆研发和测试领域，数据采集与分析是非常重要的环节。
车载测试中的数据采集与分析方法对于验证车辆性能、优化车辆设计以及改进安全性能至关重要。
本文将介绍车载测试中常用的数据采集与分析方法。
一、数据采集方法1. 传感器技术车辆测试中常用的数据采集方法之一是传感器技术。
通过安装各种传感器，可以实时监测车辆的动力性能、悬挂系统状态、制动系统工作等。
常见的传感器包括加速度计、陀螺仪、温度传感器等，它们能够提供各种各样的参数，如加速度、角度、转速、温度等。
2. 数据记录仪数据记录仪是车载测试中常用的数据采集设备之一。
数据记录仪能够记录车辆运行过程中的各项数据，并将其存储在内部存储器或外部存储设备中。
通过数据记录仪，工程师可以方便地获取和存储大量数据，并在后续的分析中使用。
其中，常用的数据记录仪包括CAN总线数据记录仪、GPS数据记录仪等。
3. 无线通信技术随着无线通信技术的进步，越来越多的车载测试采集设备开始采用无线通信技术，如Wi-Fi、蓝牙等。
通过无线通信技术，测试车辆的数据可以实时传输到远程服务器或云端，使工程师能够远程监控和分析车辆性能数据。
这种数据采集方法具有灵活、高效和准确的特点。
二、数据分析方法1. 数据清洗与预处理在数据分析之前，一项重要的工作是对采集到的原始数据进行清洗和预处理。
这包括对异常数据、缺失数据、重复数据等进行处理，确保数据的准确性和完整性。
2. 数据可视化数据可视化是数据分析过程中的一项关键任务。
通过将数据转化为图表、图像或其他可视化形式，可以更好地理解和解释数据。
常用的数据可视化工具有Matplotlib、Tableau等，它们能够帮助工程师快速生成各种图表，并进行直观的数据分析。
3. 统计与建模数据分析的核心是通过统计方法和建模技术来探索数据的规律和特征。
通过运用统计学原理、回归分析、机器学习等方法，可以对车辆测试数据进行深入分析，并得出有关车辆性能、驾驶行为等方面的结论。
行车记录仪产品使用说明书
行车记录仪产品使用说明书
一、产品概述
行车记录仪是一种用于记录车辆行驶过程中的视频、音频以及车辆信息的设备。
本产品采用高清晰度摄像头和智能控制系统，能够自动记录车辆前方的画面，并可通过存储设备保存下来。
二、产品组成
1. 主机：行车记录仪主体，包括摄像头、存储卡插槽和显示屏。
2. 电源线：连接主机与车辆电源的电源线。
3. 吸盘支架：用于固定主机在车辆前挡风玻璃上。
4. 存储卡：用于存储录制的视频和音频文件。
三、使用方法
1. 安装：将吸盘支架固定在车辆前挡风玻璃上，将主机安装在吸盘支架上，并连接电源线到车辆电源。
2. 开机：通过按下电源按钮，启动行车记录仪，主机显示屏亮起并开始录制画面。
3. 调整设置：可根据需要在主机菜单中设置录制视频的分辨率、循环录制时间等参数。
4. 存储文件：录制的视频文件将保存在存储卡中，可以通过电脑或者其他设备查看和管理这些文件。
四、使用注意事项
1. 请勿在驾驶过程中操作行车记录仪，以免影响驾驶安全。
2. 定期清洁摄像头镜头和显示屏，保持清晰录制效果。
3. 存储卡容量不足时，应及时清理或更换存储卡，以免影响录制
功能。
4. 行车记录仪应安装在视线不受阻碍的位置，避免影响行驶视野。
以上是本行车记录仪产品的使用说明书，希望用户在使用过程中仔
细阅读并按照说明进行操作，以保证产品的正常使用效果。
如有任何
问题，请咨询售后服务。
祝您驾驶愉快，行车安全！。
雪佛兰通用行车记录仪说明书
雪佛兰通用行车记录仪说明书一、产品概述雪佛兰通用行车记录仪是一款车载行车安全辅助设备，它可以在驾驶过程中记录行车视频、提供碰撞预警、实时导航等功能，为车主提供全方位的驾驶保护。
二、产品特点1.高清图像：雪佛兰通用行车记录仪采用高清摄像头，可以实时拍摄道路状况，并记录在内置存储卡中。
图像清晰，细节丰富，确保每一次行车都有完整记录。
2.碰撞预警：内置的碰撞传感器可以感知到车辆的碰撞情况，并及时发出警报。
当车辆发生碰撞时，行车记录仪会自动锁定相关视频，防止视频被覆盖，保护证据完整性。
3.全天候监控：行车记录仪具有全天候监控功能，无论是白天还是夜间，都可以获取清晰的图像。
即使在黑暗的环境下，行车记录仪也能够自动切换到夜视模式，确保驾驶者的安全。
4.实时导航：行车记录仪可以通过连接导航软件，提供实时导航功能。
驾驶者可以通过触摸屏输入目的地，行车记录仪会自动规划最佳路线，并提供语音导航，方便驾驶者出行。
5.远程监控：通过连接手机APP，驾驶者可以实时查看行车记录仪的实时图像，便于监控车辆周围情况。
即使驾驶者不在车辆附近，也可以通过手机实时查看。
三、产品安装步骤1.将行车记录仪的固定支架安装在车内挡风玻璃上，确保摄像头可以清晰拍摄到前方道路。
2.将行车记录仪与车载电源适配器相连，连接好电源线并确保安全牢固。
3.将行车记录仪插入内置存储卡，并确保存储卡的容量足够记录行车视频。
4.将行车记录仪与导航软件进行连接，确保能够使用实时导航功能。
5.将手机APP与行车记录仪进行连接，确保能够远程监控行车状况。
四、产品使用方法1.启动车辆后，行车记录仪会自动开机，并开始录制行车视频。
2.行车记录仪会将录制的视频保存在内置存储卡中，可以通过触摸屏查看录像文件。
3.在驾驶过程中，如果发生碰撞，行车记录仪会自动锁定相关视频，防止被覆盖。
4.驾驶者可以通过触摸屏进行设置，包括视频分辨率、碰撞灵敏度等参数调整。
5.使用实时导航功能时，驾驶者可以通过触摸屏输入目的地，并根据行车记录仪提供的路线进行导航。

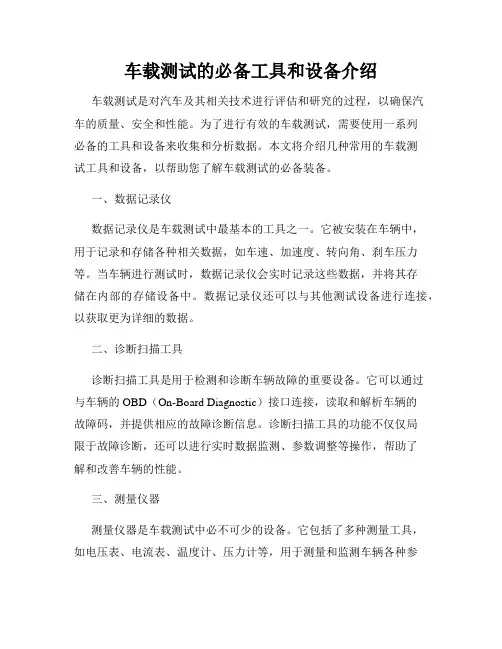

车载测试的必备工具和设备介绍
车载测试的必备工具和设备介绍车载测试是对汽车及其相关技术进行评估和研究的过程，以确保汽车的质量、安全和性能。
为了进行有效的车载测试，需要使用一系列必备的工具和设备来收集和分析数据。
本文将介绍几种常用的车载测试工具和设备，以帮助您了解车载测试的必备装备。
一、数据记录仪数据记录仪是车载测试中最基本的工具之一。
它被安装在车辆中，用于记录和存储各种相关数据，如车速、加速度、转向角、刹车压力等。
当车辆进行测试时，数据记录仪会实时记录这些数据，并将其存储在内部的存储设备中。
数据记录仪还可以与其他测试设备进行连接，以获取更为详细的数据。
二、诊断扫描工具诊断扫描工具是用于检测和诊断车辆故障的重要设备。
它可以通过与车辆的OBD（On-Board Diagnostic）接口连接，读取和解析车辆的故障码，并提供相应的故障诊断信息。
诊断扫描工具的功能不仅仅局限于故障诊断，还可以进行实时数据监测、参数调整等操作，帮助了解和改善车辆的性能。
三、测量仪器测量仪器是车载测试中必不可少的设备。
它包括了多种测量工具，如电压表、电流表、温度计、压力计等，用于测量和监测车辆各种参数。
通过使用测量仪器，可以对车辆的各项参数进行准确的测量和记录，以评估车辆的性能和安全性。
四、振动测试仪振动测试仪是用于测试车辆振动情况的专用设备。
它利用振动传感器对车辆在运行过程中的振动进行监测和记录，以评估车辆的悬挂系统、减震系统等是否正常工作。
振动测试仪可以帮助检测车辆是否存在振动过大、抖动等问题，并及时采取措施进行修复和改善。
五、排放测试设备排放测试设备是用于测试车辆尾气排放情况的工具。
随着环境保护意识的增强，对车辆的排放性能要求越来越高。
排放测试设备可以通过在车辆的排气管上安装传感器，实时检测并记录车辆的排放数据，以评估车辆是否达到相关的排放标准。
六、安全测试设备安全测试设备是评估车辆安全性能的关键工具。
它包括碰撞测试设备、制动测试设备、安全气囊测试设备等。
车载dvr方案
车载dvr方案1. 简介车载dvr〔行车记录仪〕是一种能够记录并保存车辆行驶轨迹、事故瞬间以及其他相关信息的设备。
它通常安装在车辆的前挡风玻璃上，利用高清摄像头实时记录视频，并把记录的信息保存在内部存储器中。
车载dvr可以为车主提供平安监控、事故记录、保险纠纷解决等多种功能。
本文将介绍车载dvr的工作原理、功能特点以及市场分析，并为用户提供选择车载dvr的一些建议。
2. 工作原理车载dvr主要由以下几个局部组成：•摄像头：通过高清摄像头记录车辆行驶过程中的视频。
•存储器：用于保存记录的视频文件。
•控制芯片：负责控制摄像头的工作以及视频数据的保存。
•显示器：用于显示实时录像以及回放录像。
车载dvr的工作原理如下：1.摄像头通过透明的挡风玻璃拍摄前方的景象，并实时传输视频信号给控制芯片。
2.控制芯片将视频信号进行压缩和编码，并将其保存在存储器中。
3.用户可以通过车载dvr上的按钮或者遥控器来控制显示器的操作，例如选择实时录像或回放录像。
4.当需要查看存储的录像时，控制芯片将相关数据从存储器中读取出来，并通过显示器展示给用户。
3. 功能特点车载dvr的功能特点如下：1.高清录像：车载dvr使用高清摄像头拍摄视频，能够清晰记录车辆行驶过程中的细节。
2.循环录像：当存储器已满时，车载dvr会自动将最早的录像文件覆盖掉，实现循环录像功能。
3.重力感应：车载dvr内置重力感应器，能够自动检测到车辆碰撞或突然停车等异常情况，并将相关录像进行保护，防止被覆盖。
4.停电保护：车载dvr具备停电保护功能，在车辆熄火的情况下仍能保持录像数据的保存，不会出现数据丧失的问题。
5.夜视功能：车载dvr配备夜视功能，能够在光线较暗的情况下仍能拍摄清晰的视频。
4. 市场分析车载dvr市场在近几年呈现出快速增长的趋势。
主要原因有：1.平安需求：随着车辆数量的增加，道路上的交通事故也随之增多。
车主希望能够通过车载dvr来记录车辆行驶过程中的情况，以便在发生事故时有据可查。

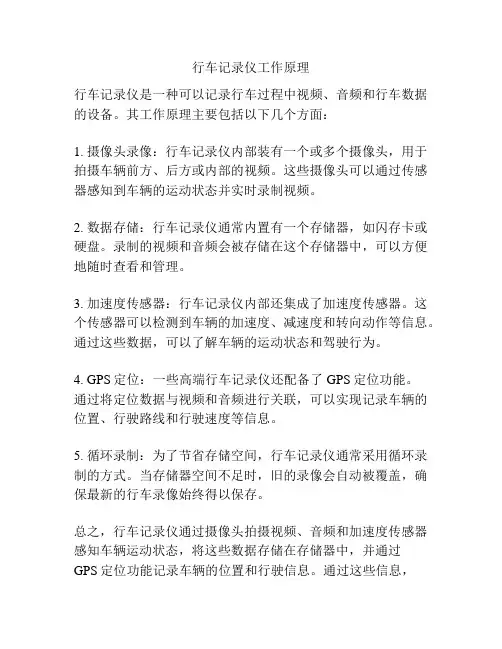

行车记录仪工作原理
行车记录仪工作原理
行车记录仪是一种可以记录行车过程中视频、音频和行车数据的设备。
其工作原理主要包括以下几个方面：
1. 摄像头录像：行车记录仪内部装有一个或多个摄像头，用于拍摄车辆前方、后方或内部的视频。
这些摄像头可以通过传感器感知到车辆的运动状态并实时录制视频。
2. 数据存储：行车记录仪通常内置有一个存储器，如闪存卡或硬盘。
录制的视频和音频会被存储在这个存储器中，可以方便地随时查看和管理。
3. 加速度传感器：行车记录仪内部还集成了加速度传感器。
这个传感器可以检测到车辆的加速度、减速度和转向动作等信息。
通过这些数据，可以了解车辆的运动状态和驾驶行为。
4. GPS定位：一些高端行车记录仪还配备了GPS定位功能。
通过将定位数据与视频和音频进行关联，可以实现记录车辆的位置、行驶路线和行驶速度等信息。
5. 循环录制：为了节省存储空间，行车记录仪通常采用循环录制的方式。
当存储器空间不足时，旧的录像会自动被覆盖，确保最新的行车录像始终得以保存。
总之，行车记录仪通过摄像头拍摄视频、音频和加速度传感器感知车辆运动状态，将这些数据存储在存储器中，并通过
GPS定位功能记录车辆的位置和行驶信息。
通过这些信息，
人们可以方便地了解和分析行车过程中发生的事件，为驾驶行为评估和事故调查提供重要依据。
好帮手行车记录仪说明书
好帮手行车记录仪说明书尊敬的用户：感谢您购买好帮手行车记录仪。
为了更好地使用和了解产品，请仔细阅读本说明书。
一、产品概述好帮手行车记录仪是一款高清晰度的车载摄像设备，能够记录行车过程中的视频和声音，并提供多种功能供用户使用。
二、主要功能1. 高清视频录制：好帮手行车记录仪采用高清镜头，能够录制清晰的行车视频，有效捕捉路况。
2. 循环录像：支持循环录像功能，当存储卡容量已满时，会自动覆盖旧的录像文件，确保持续录制。
3. 碰撞感应：内置碰撞感应器，如果发生碰撞或急刹车等意外情况，会自动保存视频文件，以便事后查看。
4. 夜视功能：配备夜视功能，可以在低光环境下拍摄清晰的影像。
5. 自动开关机：好帮手行车记录仪可以根据车辆的点火状态自动开关机，方便使用。
6. GPS定位功能（选配）：支持GPS定位功能，记录行车轨迹和速度信息。
三、使用方法1. 安装：将好帮手行车记录仪安装在车内合适的位置，使用附带的固定装置固定好。
2. 电源接口：将行车记录仪的电源线接入车辆电源，确保能够正常供电。
3. 存储卡：插入一张符合要求的存储卡，确保足够的存储容量。
4. 开机使用：根据需要，打开行车记录仪电源，系统将自动开机并开始录像。
5. 设置参数：根据个人需求，可在菜单中设置录像分辨率、循环录像时间等参数。
6. 查看录像：可以通过连接电脑或直接查看存储卡中的文件来查看录像。
7. GPS定位（选配）：如果安装了GPS模块，根据说明书配置和使用GPS定位功能。
四、注意事项1. 使用过程中请遵守交通法规，确保安全驾驶。
2. 请定期清洁镜头，避免影响影像质量。
3. 避免将行车记录仪暴露在高温、潮湿或过度尘土的环境中。
4. 如果出现故障，请勿随意拆卸修理，应联系售后服务中心。
五、售后服务如果您在使用过程中遇到任何问题，或需要售后服务，请联系我们的客服中心，我们将竭诚为您服务。
再次感谢您对好帮手行车记录仪的支持和信任！希望我们的产品为您的行车带来更多的便利和安全。
安心行车记录仪说明书
安心行车记录仪说明书一、产品概述安心行车记录仪是一款高清晰度的车载视频记录器，可以记录行车过程中的画面和声音，并且支持夜视功能。
该记录仪可以帮助驾驶员记录行车过程中的重要信息，例如事故发生时的情况、路况变化等等，以便于后续查看和处理。
二、产品特点1.高清晰度：安心行车记录仪采用1080P高清晰度摄像头，可以拍摄出清晰、细腻的画面。
2.夜视功能：该记录仪配备了红外夜视灯，可以在光线不足的情况下拍摄出清晰的画面。
3.广角镜头：安心行车记录仪采用170度广角镜头设计，可以覆盖更大范围内的画面。
4.循环录制：当存储卡空间不足时，该记录仪会自动覆盖之前录制的视频文件，以保证录制不中断。
5.紧急锁定：当发生事故或者其他重要事件时，驾驶员可以通过按下紧急按钮将当前视频文件锁定，以避免被覆盖。
三、产品参数1.摄像头分辨率：1080P2.镜头视角：170度3.视频格式：AVI4.存储卡容量：最大支持32GB5.电源输入：DC 12V-24V四、产品使用方法1.安装记录仪：将记录仪固定在车内的合适位置，连接电源线。
2.调整摄像头角度：根据需要调整摄像头的角度，确保能够拍摄到想要的画面。
3.插入存储卡：将存储卡插入记录仪中。
4.开机录制：按下记录仪上的开关按钮，开始录制。
5.查看录像文件：可以通过连接电脑或者取出存储卡来查看录像文件。
五、注意事项1.安装时请确保记录仪不会遮挡驾驶员视线。
2.请勿在行车过程中操作记录仪，以免影响驾驶安全。
3.建议定期清理存储卡中的无用文件，以便于更好地保存重要信息。
六、常见问题解答1.Q:为什么我的记录仪不能正常工作？A:请检查是否正确连接了电源线和存储卡，并且是否按下了开关按钮。
2.Q:我的记录仪一直在循环录制，怎么办？A:请检查是否设置了循环录制模式，如果是，请更换存储卡或者清理存储卡中的无用文件。
3.Q:我无法查看我的录像文件，怎么办？A:请检查你的电脑是否支持AVI格式的视频文件，并且是否正确连接了记录仪和电脑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
车载数据记录仪
简介
每当发生交通事故，这些对白是一而再、再而三的出现，明明事实是如此，不过一但遇上对方百般推托，明知事实不是如此，却又无法提出反驳的证据，当交通警察到达现场处理时，也只能凭著事故现场及两造双方说法，绘制事故现场图。
然而车辆损伤事小，如果牵扯到有人伤亡的交通意外时，路口监视器没拍到，或是缺少目击证人的出面举证，难道就要认赔了事吗？让肇事者不用得到法律制裁吗？最近在各大网路或是电视媒体频频报导的行车记录器，功能可说是汽车使用的黑盒子，藉由发动引擎随即可以录像录影的功能，透过高清镜头摄影，将车辆行驶途中的影像及声音完全纪录，当意外发生时，立刻提出证据，保障驾驶人自我权利。
安装本产品后，能够记录汽车行驶全过程的视频图像和声音，内部的传感器能够设置冲击力的敏感度，当外界的冲击力大于所设置值，导致该冲击力的现场数据将被记录下来，可为交通事故提供证据。
产品作用
1、维护司机的合法权益，常在路上走，哪能不刮蹭，对不少横穿公路的人及骑自行车、摩托车在道路上乱窜者，万一和他们产生了刮碰，很可能要被敲诈勒索一下，如果您有了行车记录仪，司机可为自己提供有效的证据。
许多的交通事故是由于违章造成的，安装了此产品后，事故发生前后20秒的情景能够清晰再现，彻底杜绝制造假现场骗取保险的行为。
2、将监控录像记录回放，事故责任一目了然，交警处理事故快速准确；既可快速撤离现场恢复交通，又可保留事发时的有效证据，营造安全畅通的交通环境。
3、如果每辆车上都安装行车记录仪，司机也不敢随便违章行驶，事故发生率也会大幅度下降，肇事车辆都会被其他车辆的行车记录仪拍摄下来，交通肇事逃逸案将大大减少。
4、法院在审理道路交通事故案件时，在量刑和赔偿上将更加准确和有据可依，也给保险公司的理赔提供了证据。
5、碰到专业碰瓷的和拦路抢劫的，行车记录仪将会给破案带来决定性的证据：事故发生现场和案犯的外貌特征等！
6、喜欢自驾游的朋友，还可以用它来记录征服艰难险阻的过程。
开车时边走边录像，同时把时间、速度、所在位置都记录在录像里，相当“黑匣子”。
7、可在家用作DV拍摄生活乐趣，或者做为家用监控使用。
平时还可以做停车监控！
产品功能
紧凑的设计，可用于狭窄的空间，比如车辆行李箱、手套箱、仪表板后。
启动后500ms开始直接记录
当有新的需求或者技术更新时，只需要更换单独的模块
用户接口可以随意编程，生成自定义功能和触发模式。
可使用MARC作为在线显示设备
可通过PC触摸屏进行操作
通过GPS实现定位和距离曲线
自动上电功能“Wake-up on CAN”
实时控制器：Intel 400MHz CPU，128MB或2GB内存
借助实时控制器和FPGA的并行处理能力，提升性能
集成的冷启动功能，包括系统从6V待机启动以及桥接电压跌落到0V后启动
工作温度-40到+85度
I/O模块：
三通道CAN模块，两个高速通道、一个高/低速通道
两通道串行/ISO-K/LIN节点，连接其他串口设备和GPS接收器
32通道模拟量输入模块，32 路单端，16路差分，每个通道可独立配置
六通道频率模块，六路发动机速度/频率/PWM或者三路方向信息（独立通道）WLAN模块，三路LAN、一路WLAN天线（外部的、可拆卸的）
可移动的存储模块，CompactFlash, Type 1 最大8GB
通过100 MBit/s的Ethernet，数据从记录仪传输到计算机
通过U盘和WLAN，实现数据无线传输和配置
基于典型的协议对汽车总线系统监控，比如CCP、XCP或KWP2000，计划后续支持FlexRay/MOST总线
支持的测量数据格式：DIAdem™, FAMOS™; ASCII
刹车系统或驱动动力系统的评估
应用案例
●与研发相关的测量
●通过在线分类的长期监测
●驾驶员行为分析、材料疲劳、发动机速度范围等的确定
●电动汽车网络的研究
●车辆和网络系统的偶发性错误的检查
●功能的验证
●耐久性测试的性能分析
结论
记录仪在硬件结构与软件设计上都有所创新，具有很好的性价比及很强的可扩充性和移植性。
将此汽车行驶记录仪安装在重型汽车、长途汽车上，可得到较为可靠的测试结果。
微机可通过串口接收汽车行驶记录仪的数据，并对数据进行分析处理。
能够有效遏制疲劳驾驶、车辆超速等交通违法行为，培养驾驶员良好的驾驶习惯，对分析、鉴定道路交通事故，提高交通管理执法水平，保障车辆运行安全都具有重要作用。
来源中国汽车用品网-。
