建筑识图与构造课件 第一章 识图基础

建筑识图与构造课件 第一章  识图基础

线型
线宽 b
用 途 见各专业制图标准
0.5b 见各专业制图标准 0.25b 中心线、对称线等 b 0.25b 见各专业制图标准 假想轮廓线、成型前原 始轮廓线
0.25b 断开界线
波浪线
0.25b 断开界线
第 一 章 识 图 基 础
3.图线画法规定 画图时应注意以下几个问题: ①在同一张图纸中,相同比例的图样,应选择 相同的线宽组。 ②相互平行的图线,其间隙不宜小于其中的粗 线宽度,且不宜小于0.7mm。 ③虚线、单点长画线或双点长画线的线段长度 和间隔宜各自相等,虚线的线段长度为3~6mm, 单点长画线的线段长度为10~20mm。
第 一 章 识 图 基 础
平面定位轴线应设横向定位轴线和纵向定 位轴线。横向定位轴线的编号用阿拉伯数字从 左至右顺序编写;纵向定位轴线的编号用大写 的拉丁字母从下至上顺序编写。如图1-14所示。
图1-14 定位轴线的编号顺序
1.1.9 索引符号和详图符号
第 一 章 识 图 基 础
表1-8 索引符号与详图符号
第 一 章 识 图 基 础
表1-1 幅面及图框尺寸(mm)
幅面 尺寸
A0
A1
A2
A3
A4
b×l c a
841×1189
594×841 10
420×594
297×420 5
210×297
25
第 一 章 识 图 基 础
表1-2 图纸长边加长尺寸表(mm)
幅面代号 长边尺寸 A0 A1 A2 A3 1189 841 594 420 1338 2230 1051 743 1635 631 1892 1487 2387 1261 892 1784 841 长边加长后尺寸 1635 1472 1041 1932 1051 1784 1682 1189 2081 1261 1932 1892 1338 1472 2081 2102 1487 1682

建筑识图和构造2.5 窗和门构造-PPT精品文档

建筑识图和构造2.5 窗和门构造-PPT精品文档

铝窗
塑钢窗

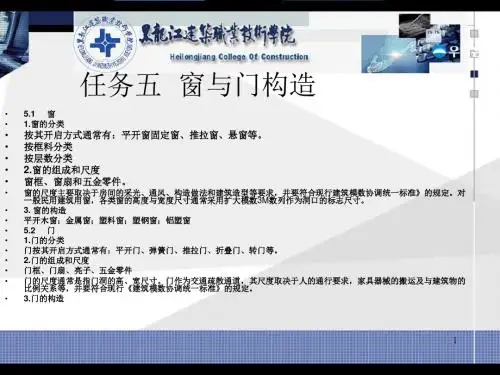

任务五 窗与门构造
• • 5.1 窗 1.窗的分类
• • • • •
• • • • • • • • • •
按其开启方式通常有:平开窗固定窗、推拉窗、悬窗等。 按框料分类 按层数分类 2.窗的组成和尺度 窗框、窗扇和五金零件。
窗的尺度主要取决于房间的采光、通风、构造做法和建筑造型等要求,并要符合现行建筑模数协调统一标准》的规定。对 一般民用建筑用窗,各类窗的高度与宽度尺寸通常采用扩大模数3M数列作为洞口的标志尺寸。 3. 窗的构造 平开木窗;金属窗;塑料窗;塑钢窗;铝塑窗 5.2 门 1.门的分类 门按其开启方式通常有:平开门、弹簧门、推拉门、折叠门、转门等。 2.门的组成和尺度 门框、门扇、亮子、五金零件 门的尺度通常是指门洞的高、宽尺寸。门作为交通疏散通道,其尺度取决于人的通行要求,家具器械的搬运及与规定。 3.门的构造

《建筑识图与构造》教学课件 第2章 投影的基本知识

《建筑识图与构造》教学课件 第2章 投影的基本知识

平面的投影-平面内的点和直线
根据平面内点和直线的判 定,可以解决下面三类问题。
① 判别已知点、直线是否 属于已知平面。 ② 完成已知平面上的 点和直线的投影。 ③ 完成多边形的投影。
点在平面内的几何 条件:若点属于一直线, 直线属于一平面,则该 点必属于该平面
直线在平面内的几何条 件:若一直线通过平面 上的两点,或通过平面 内的一点,并且平行于 平面上的另一直线,则 此直线必在该平面内。
直线上的点-点在线上
点在直线上,则点的各个投影必在该直线的同面投影上,且点分直线 的两线段长度之比等于其投影长度之比;反之亦然,此即为定比关系。
两直线的相对位置-平行
空间两直线的相对位置有平行、相交和交叉三种。
(a)立体图
(b)投影图
两直线的相对位置-相交
其同面投影必相交,且交点的投影符合点的投影规律,如图所示。
点的投影-两点相对位置的识读
➢ 通过方位的判断,可以确定出两点在空间的相对位置。此外,由于 X轴、Y轴、Z轴的正方向表示空间点左、前、上方,因此也可直接 根据空间点的坐标来确定两点的相对位置。
空间点的六个方位
直线的投影
➢ 作直线投影图时,只需作出直线上任意两点的投影,并连接 该两点在同一投影面上的投影即可,如图所示
三面投影体系
三面投影图-三面投影图的形成与展开
➢ 将物体置于三面投影体系中,并使其主要表面与投影面 平行或垂直,然后按正投影法分别向V面、H面和W面进 行投影,即可得到该物体的三面投影,如图所示。
三面投影图-三面投影图的对应关系
三面投影图的投影对应关系
➢ 如图所示,三面投影图不仅反映了物体的长、宽、高,同时也 反映了物体的上、下、左、右、前、后六个方向的位置关系。

建筑识图与构造系列课件PPT-投影与三面正投影

建筑识图与构造系列课件PPT-投影与三面正投影

将空间物体放在三维 体系当中,向三面投 影,得到三视图。
➢三视图之间的对应关系
1、位置关系
❖ 以主视图为准,俯视 图在它的正下方,左 视图在它的正右侧, 位置固定,不必标注。
2、三视图之间的“三等”关 系
❖ 主、俯视图长对正。 ❖ 主、左视图高平齐。 ❖ 俯、左视图宽相等。
3、三视图与物体的方位对应关系 方位对应关系口诀:
投影与三面正投影
第一节 投影的概念、种类及特点
❖ 一、投影的概念 ❖ 二、投影的种类及特点 ❖ (一)中心投影及特点 ❖ (二)平行投影及特点
什么是投影?
❖ 投影——光线照射物体在落影面上形成的影子。
光线:投影线 落影面:投影面 影子:投影图
投影分类
❖ 根据投射线与投影面的关系
投 影
形 成 的 影 子
正投影
平行的投射线垂直于投影面
*正投影
❖ *平行的投射线垂直于投影面
❖ *本课未加注明的投影均为正投影
三、建筑工程常用的投影图
❖ 1.正投影图 ❖ 2.轴测投影图 ❖ 3.透视投影图
二.工程图原理 1.正投影 形成:投射线与投影面垂直所得投影
2.轴测投影 形成:物体在一个投影面上所得投影
比较
光 线 照 射 物 体
中心投影
投射线聚于一点
平行投影
斜投影
平行投射线斜 交于投影面
正投影 ——平行的投射线垂直 于投影面
中心投影
规定
大写字母表示空间点
小写字母表示相应空 间点的投影
图2-3 中心投影法
平行投影
D A
C B
a
d
c b
D ABC
d a
bc
斜投影

建筑工程识图与构造(全套课件上册)

建筑工程识图与构造(全套课件上册)

安全出口:保证地下室的 安全疏散
防潮层:防止地下室内部 潮湿
防震层:提高地下室的抗 震性能
照明系统:保证地下室的 照明需求
墙体类型:砖墙、混凝土墙、轻 质隔墙等
材料性能:强度、耐久性、保温 性、隔音性等
添加标题
添加标题
添加标题
添加标题
材料选择:砖、混凝土、轻质隔 墙板等
材料选择原则:经济性、环保性、 安全性等
墙体保温与隔热构造设计:考虑 墙体厚度、材料选择、施工工艺 等因素
添加标题
添加标题
添加标题
添加标题
墙体隔热材料:如玻璃纤维、岩 棉等
墙体保温与隔热构造应用:住宅、 办公楼、学校等各类建筑中墙体 保温与隔热构造的应用
墙体抗震构造 的重要性:提 高建筑物的抗 震性能保护人 民生命财产安

墙体抗震构造 的类型:包括 框架结构、剪 力墙结构、筒
材料经济性:价格、使用寿命、维 护成本等
材料施工工艺:铺贴、拼接、固定 等
水泥砂浆面层:采用水泥砂浆作为面层材料具有耐磨、耐腐蚀、易清洁等 优点。 瓷砖面层:采用瓷砖作为面层材料具有美观、耐磨、易清洁等优点。
木地板面层:采用木地板作为面层材料具有美观、舒适、易清洁等优点。
地毯面层:采用地毯作为面层材料具有美观、舒适、吸音等优点。
隔声材料:选择隔声性能好 的材料如隔音棉、隔音板等
保温材料:选择保温性能好 的材料如聚苯乙烯泡沫板、 聚氨酯泡沫板等
构造方式:采用双层或多层 构造如地面保温层、隔声层

施工工艺:严格按照施工规 范进行施工保证工程质量
平屋顶:适用于低层建筑 材料选择包括混凝土、沥 青等
坡屋顶:适用于高层建筑 材料选择包括瓦片、金属 板等

建筑构造与识图(第一章建筑识图基础知识)-PPT可编辑全文

建筑构造与识图(第一章建筑识图基础知识)-PPT可编辑全文

大家好
5
1.1 制图的基本知识
表1.1 幅面及图框尺寸
Back
大家好
1.1 制图的基本知识
图1.1 图框的格式
大家好
Back
7
1.1 制图的基本知识
图1.2 制图作业的标题栏
大家好
Back
8
1.1 制图的基本知识
1.1.2 图 线 1.1.2.1 线宽与线型
• 任何工程图样都是采用不同的线型与线宽的图线 绘制而成的。建筑工程制图中的各类图线的线型、 线宽、用途如表1.2所示。
六号=7.5磅=2.56毫米 米
小六=6.5磅=2.29毫米
七号=5.5磅=1.94毫
八号=5磅=1.76毫米
字体的磅值大小是指从字母笔划的最顶到字母笔划的最底端。1英寸等于72 磅。
大家好
24
1.1 制图的基本知识
表1.6 绘图所用的比例
Back
大家好
1.1 制图的基本知识
图1.4 比例的注写
15
1.1 制图的基本知识
表1.3 长仿宋字体的规格
Back
大家好
1.1 制图的基本知识
1.1.3.1 汉 字
• 图样中的汉字应采用国家公布的简化汉字,并 写成长仿宋体。汉字的字高应不小于3.5mm。在 图纸上书写汉字时,应画好字格,然后从左向 右、从上向下横行水平书写。
• 长仿宋字的书写要领是:横平竖直,注意起落, 填满方格,结构匀称。
• 半径、直径、角度、弧长的尺寸起止符号宜用箭 头表示,箭头的画法如图1.5(c)所示。
大家好
27
1.1 制图的基本知识
• 尺寸数字的读图方向应按图1.6(a)的规定标注;若尺寸数 字在30°斜线区内,宜按图1.6(a)阴影中的形式标注。

建筑识图与构造屋顶与变形缝PPT[精品课件]


② 泛水 处理方法与卷材防水屋面的相同
③ 檐口 • 无组织排水檐口 无组织排水檐口通常直接由刚性防水层挑出形成,挑出尺寸一般大于 450mm;也可设置挑檐板,刚性防水层伸到挑檐板之外。 • 有组织排水檐口 有组织排水檐口有挑檐沟檐口、女儿墙檐口和斜板挑檐檐口等做法。
有组织排水檐口
④雨水口构造
在选择防水材料和做法时,应根据建筑物对屋面防水等级的要求来确定 。卷材防水层的防水卷材包括:沥青类卷材、高聚物改性沥青防水卷材和合 成高分子防水卷材三类。
• 保护层 卷材防水层的材质呈黑色,极易吸热,夏季屋顶表面温度达60~80°
时,高温会加速卷材的老化,所以卷材防水层做好以后,一定要在上面 设置保护层。保护层分为不上人屋面和上人屋面两种做法。 不上人屋面保护层:即不考虑人在屋顶上的活动情况。高聚物改性沥 青防水卷材和合成高分子防水卷材在出厂时,卷材的表面一般已做好厂 铝箔面层、彩砂或涂料等保护层,则不需再专门做保护层。石油沥青油 毡防水层的不上人屋面保护层做法是,用玛蹄脂钻结粒径为3~5 mm的 浅色绿豆砂。
(2)刚性防水屋面的细部构造 刚性防水屋面,除要做好泛水、天沟、檐口、落水口等部位的细部
构造外,同时还应做好防水层的分仓缝。
① 分仓缝 分格缝的间距一般不宜大于6m,并应位于结构变形的敏感部位 分格缝的宽度为20~40mm,有平缝和凸缝两种构造形式
• 预制板支承处 • 现浇与预制板相交处 • 预制板方向改变处 • 需做泛水处理处 • 板跨显著不一致的板缝处
●设变形缝所需要的特殊结构布置 ●设变形缝所需要的特殊盖缝处理 ●不设变形缝的可能性
大台阶与主体建筑也断 变形缝将复杂形体建筑划分为相对简单的独立的单
1、变形缝设置的要求
(1)伸缩缝 • 伸缩缝的设置需考虑的因素:

《建筑构造与识图》课件


建筑识图基础知识
建筑图纸基本概念
建筑图纸:用于表达 建筑设计意图和施工
要求的图纸
建筑图纸类型:平面 图、立面图、剖面图、
详图等
建筑图纸符号:表示 建筑构件、尺寸、材
料等的符号
建筑图纸比例:表示 图纸上尺寸与实际尺
寸的比例关系
建筑图纸尺寸标注: 表示建筑构件尺寸的
标注方法
建筑图纸图例:表示 建筑构件、材料等的
给排水施工图的识读:了解 各部分的含义和作用
给排水施工图的应用:在实 际施工中的应用
给排水施工图的组成:包括 平面图、系统图、详图等
给排水施工图的注意事项: 注意细节,避免错误
电气施工图实例分析
电气施工图 的组成:包 括电气平面 图、电气系 统图、电气 设备图等
电气平面图的 内容:包括配 电箱、开关、 插座、灯具等 电气设备的位 置和连接关系
包括建筑材料的分类、性能和应用,建筑结构的类型和特点,建筑施工图的识读方法等
通过实例分析,加深了对建筑构造与识图的理解
展望未来,建筑构造与识图将在建筑设计、施工和管理中发挥越来越重要的作用
对未来发展的展望
建筑行业将更加注重环保和可持续 发展
建筑技术将更加注重智能化和信息 化
添加标题
添加标题
添加标题
图例
建筑图纸索引:表示 图纸中各部分内容的
索引关系
建筑图纸组成要素
图纸名称:标明图纸的名称和编号
图纸尺寸:标明图纸的尺寸和比例
图纸比例:表示图纸上尺寸与实际尺寸的 比例关系
图纸方向:标明图纸的上下、左右方向
图纸内容:包括建筑平面图、立面图、剖 面图、结构图等
图纸说明:对图纸内容进行解释说明,包 括设计说明、施工说明等

建筑识图与构造课件 第五章 剖面图与断面图


第 五 章 剖 面 图 与 断 面 图
图5-17 中断断面的画法
第 五 章 剖 面 图 与 断 面 图
图5-18 断面图画在杆件断开处
第 五 章 剖 面 图 与 断 面 图
5.2.3 剖面图、断面图的尺寸标注 在剖面上标注尺寸的方法与组合体的尺寸 标注相同。但为了使尺寸标注得清晰,应尽量 把有关断面所示的内部结构尺寸和剖面图中的 外形尺寸分开标注。 在半剖面图和局部剖面图中,由于图上的 对称部分省去了虚线,标注某些内部结构尺寸 时,只能画出一边的尺寸界线和尺寸起止符号。 这时尺寸线要稍许超过对称线,尺寸数字按完 整结构的尺寸注写。
第 五 章 剖 面 图 与 断 面 图
1.全剖面图 用一个剖切平面将形体完整地剖切开,得 到的剖面图,叫做全剖面图。全剖面图一般应 用于不对称的建筑形体,或对称但较简单的建 筑构件中。 如图5-5所示,该形体虽然对称,但比较简 单,分别用正平面、侧平面和水平面剖切,得 到1-1剖面图、2-2剖面图和3-3剖面图。
第 五 章 剖 面 图 与 断 面 图
图5-13 断面图与剖面图的区别
第 五 章 剖 面 图 与 断 面 图
5.2.2 断面图的分类 断面图主要用来表示物体某一局部的截断 面形状。根据断面图在视图上的位置不同,分 为移出断面、重合断面和中断断面三种。 1.移出断面图 将形体某一部分剖切后所形成的断面移画 于原投影图旁边的断面图称为移出断面,如图 5-14所示。 断面图的轮廓线应用粗实线,轮廓线内也 画相应的图例符号。
第 五 章 剖 面 图 与 断 面 图
图5-7 分层剖切剖面图
第 五 章 剖 面 图 与 断 面 图
图5-8 局部剖面图
第 五 章 剖 面 图 与 断 面 图
