土力学实验报告
图6-1 固结仪示意图
1-水槽 2-护环 3-环刀 4-导环 5-透水石 6-加压上盖 7-位移计导杆 8-位移计架 9-试样
实验五
侧限压缩试验
一、概述
土的压缩性是指土在压力作用下体积缩小的性能。
在工程中所遇到的压力（通常在16kg/cm 2以内）作用下，土的压缩可以认为只是由于土中孔隙体积的缩小所致（此时孔隙中的水或气体将被部分排出），至于土粒与水两者本身的压缩性则极微小，可不考虑。
压缩试验是为了测定土的压缩性，根据试验结果绘制出孔隙比与压力的关系曲线（压缩曲线），由曲线确定土在指定荷载变化范围内的压缩系数和压缩模量。
二、仪器设备
1、小型固结仪：包括压缩容器和加压设备两部分，环刀（内径Ф61.8mm ，高20mm ，面积30cm 2），单位面积最大压力4kg/cm 2；杠杆比1：10。
2、测微表：量程10mm ，精度0.01mm 。
3、天平，最小分度值0.01g 及0.1g 各一架。
4、毛玻璃板、滤纸、钢丝锯、秒表、烘箱、削土刀、凡士林、透水石等。
三、操作步骤
1、按工程需要选择面积为30cm 2的切土环刀，环刀内壁涂上一薄层凡士林，刀口应向下放在原状土或人工制备的扰动土上，切取原状土样时应与天然状态时垂直方向一致。
2、小心边压边削，注意避免环刀偏心入土，应使整个土样进入环刀并凸出
环刀为止，然后用钢丝锯或修土刀将两端余土削去修平，擦净环刀外壁。
3、测定土样密度，并在余土中取代表性土样测定其含水率，然后用圆玻璃片将环刀两端盖上，防止水分蒸发。
4、在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端应贴上洁净而润湿的滤纸，放上透水石，然后放入加压导环和加压板以及定向钢球。
5、检查各部分连接处是否转动灵活；然后平衡加压部分（此项工作由实验室代做）。
即转动平衡锤，目测上杠杆水平时，将装有土样的压缩部件放到框架内上横梁下，直至压缩部件之球柱与上横梁压帽之圆弧中心微接触。
6、横梁与球柱接触后，插入活塞杆，装上测微表，使测微表表脚接触活塞杆顶面，并调节表脚，使其上的短针正好对准6字，再将测微表上的长针调整到零，读测微表初读数0R 。
7、加载等级：按教学需要本次试验定为0.5、1.0、2.0、3.0、4.0kg/cm 2五级；即50、100、200、300、400Kpa （1Kpa=0.001N/mm 2）五级荷重系累计数值），如第一级荷载0.5kg/cm 2需加砝码1.5kg 以后三级依次计算准确后加入砝码，加砝码时要注意安全，防止砝码放置不稳定而受伤。
8、每级荷载经10分钟记下测微表读数，读数精确到0.01mm 。
然后再施加下一级荷载，以此类推直到第五级荷载施加完毕，记录测微表读数R1、R2、R3、R4、R5。
9、试验结束后，必须先卸下测微表，然后卸掉砝码，升起加压框架，移出压缩仪器，取出试样后将仪器擦洗干净。
四、成果整理
1、按下式（6-1）计算试样的初始孔隙比0e ：
()
1
10
00-+⋅=
ρρw d e w s （6-1）
式中 s d —土粒比重；
w ρ—水的密度，一般可取1g/cm 3；
0w —试样初始含水率；
0ρ—试样初始密度（g/cm 3）。
2、按下式（6-2）计算试样中颗粒净高s h ：
00
1e h h s += （6-2）
式中 0h —试样的起始高度，即环刀高度（mm ）。
3、计算试样在任一级压力Pi （千帕）作用下变形稳定后的试样总变形量i S 。
ie i i S R R S --=0 （6-3）
式中 0R —试验前测微表初读数（mm ）；
i R —试样在任一级荷载Pi 作用下变形稳定后的测微表读数(mm)； ie S —各级荷载下仪器变形量（mm ）。
（由实验室提供资料）
4、计算各级荷载下的孔隙比i e 。
()
00
01e h S e e i
i +-=
（6-4）
式中 0e —试样初始孔隙比；
0h —试样的起始高度（即环刀高度）（mm ）；
i S —第i 级荷载作用下变形稳定后的
试样总变形量（mm ）。
5、绘制p e ~压缩曲线（见图6-2）
以孔隙比e 为纵坐标，压力p 为横坐标， 可以绘出p e ~关系曲线，此曲线称为压缩曲线。
6、按式（6-5）计算某一压力范围内压缩系数α
（Mpa-1） （6-5）
式中 k p a p 1001=,
kpa p 2002=。
采用p =100～200kpa 压力区间相对应的压缩系数2~1α来评价土的压缩性。
α值是判断土的压缩性高低的一个重要指标。
2~1α的大小将地基土的压缩性分为以下三类：
当1
2~15.0-≥Mpa α时，为高压缩性土；
当12111.05.0---≥>Mpa Mpa α时，为中压缩性土； 当1211.0--<Mpa α时，为低压缩性土。
7、计算某一荷载范围的压缩模量s E ：
e
e
2
P(kPa)
图6—2 压缩曲线
122
1p p e e --=α
a e E i
s +=
1 （6-6）
式中 i e —孔隙比 ； α—压缩系数。
侧限压缩试验记录
实验六 直接剪切试验
一、概述
直接剪切试验就是直接对试样进行剪切的试验，简称直剪试验，是测定土的抗剪强度的一种常用方法，通常采用4个试样，分别在不同的垂直压力p 下，施加水平剪切力，测得试样破坏时的剪应力τ，然后根据库仑定律确定土的抗剪强度参数内摩擦角ϕ和粘聚力c 。
二、仪器设备
1、直剪仪。
采用应变控制式直接剪切仪，如图所示，由剪切盒、垂直加压设备、剪切传动装置、测力计以及位移量测系统等组成。
加压设备采用杠杆传动。
2、测力计。
采用应变圈，量表为百分表。
3
、环刀。
内
径6.18c m ，高2.0cm 。
4、其他。
切土刀、钢丝锯、滤纸、毛玻璃板、凡士林等。
三、操作步骤
1、将试样表面削平，用环刀切取试件，测密度，每组试验至少取四个试样，各级垂直荷载的大小根据工程实际和土的软硬程度而定，一般可按100kPa ，200kPa ，300kPa ，400kPa （即1.0 kg/cm 2，2.0 kg/cm 2，3.0 kg/cm 2，4.0 kg/cm 2）施加。
2、检查下盒底下两滑槽内钢珠是否分布均匀，在上下盒接触面上涂抹少许润滑油，对准剪切盒的上下盒，插入固定销钉，在下盒内顺次放洁净透水石一块及湿润滤纸一张。
3、将盛有试样的环刀平口朝下，刀口朝上，在试样面放湿润滤纸一张及透水石一块，对准剪切盒的上盒，然后将试样通过透水石徐徐压入剪切盒底，
移去
图7-1 应变控制式直剪仪
1—轮轴；2—底座；3—透水石；4—测微表；5—活塞； 6—上盒；7—土样；8—测微表；9—量力环；10—下盒
环刀，并顺次加上传压板及加压框架。
4、在量力环的安装水平测微表，装好后应检查测微表是否装反，表脚是否灵活和水平，然后按顺时针方向徐徐转动手轮，使上盒两端的钢珠恰好与量力环按触（即量力环中测微表指针被触动）。
5、顺次小心地加上传压板、钢珠，加压框架和相应质量的砝码（避免撞击和摇动）。
6、施加垂直压力后应立即拔去固定销（此项工作切勿忘记）。
开动秒表，同时以每分钟4~12转的均匀速度转动手轮（学生可用6转/分），转动过程不应中途停顿或时快时慢，使试样在3~5分钟内剪破，手轮每转一圈应测记测微表读数一次，直至量力环中的测微表指针不再前进或有后退，即说明试样已经剪破，如测微表指针一直缓慢前进，说明不出现峰值和终值，则试验应进行至剪切变形达到4mm（手轮转20转）为止。
7、剪切结束后，吸去剪切盒中积水，倒转手轮，尽快移去砝码，加压框架，传压板等，取出试样，测定剪切面附近土的剪后含水率。
8、另装试样，重复以上步骤，测定其它三种垂直荷载（200kPa，300kPa，400kPa）下的抗剪强度。
四、成果整理
1、按式（7-1）计算抗剪强度：
τ（7-1）
CR
=
式中R—量力环中测微表最大读数，或位移4mm时的读数。
精确至0.01mm。
C—量力环校正系数，（N/mm2/0.01mm）。
2、按式（7-2）计算剪切位移：
=
L-
∆2.0（7-2）
R
n
式中0.2 —手轮每转一周，剪切盒位移0.2mm；
n—手轮转数。
3、制图
（1）以剪应力为纵坐标，剪切位移为横坐标，绘制剪应力τ与剪切位移L∆
的关系曲线，如试验图7-2所示。
取曲线上剪应力的峰值为抗剪强度，无峰值时，取剪切位移4mm所对应的剪应力为抗剪强度。
（2）以抗剪强度为纵坐标，垂直压力为横坐标，绘制抗剪强度与垂直压力关系曲线（图7-3），直线的倾角为土的内摩擦角ϕ，直线在纵坐标上的截距为土的粘聚力c。
4、 实验记录与表格
5、
图7-2 τ~△L 曲线
△L(mm)
p （kpa ）
图7-3 τ~p 直线。
土力学实验报告
土力学实验报告土力学实验报告一、引言土力学实验是土木工程领域中非常重要的一项研究内容，通过对土壤在不同条件下的力学性质进行测试和分析，可以为工程设计和施工提供科学依据。
本实验报告旨在总结土力学实验的过程、结果和分析，以及对土壤力学性质的理解和应用。
二、实验目的本次土力学实验的目的是通过对土壤的压缩性和剪切性进行测试，了解土壤的力学性质，包括压缩特性、剪切强度和变形特征等。
同时，通过实验结果的分析，掌握土壤的力学行为规律，为土木工程的设计和施工提供参考。
三、实验方法1. 压缩性测试：采用压缩试验仪进行，首先将土样放置在试验仪中，施加一定的压力，然后记录土样的压缩变形和应力变化，最后得出土壤的压缩特性曲线和压缩模量等参数。
2. 剪切性测试：采用剪切试验仪进行，首先将土样放置在试验仪中，施加一定的剪切力，然后记录土样的剪切变形和应力变化，最后得出土壤的剪切强度和剪切模量等参数。
四、实验结果与分析1. 压缩性测试结果：根据实验数据绘制土壤的压缩特性曲线，可以得出土壤的压缩指数和压缩模量等参数。
通过分析曲线的形状和参数的数值，可以判断土壤的压缩性质，如是否具有压缩回弹性、压缩变形的速率等。
2. 剪切性测试结果：根据实验数据绘制土壤的剪切应力-剪切变形曲线，可以得出土壤的剪切强度和剪切模量等参数。
通过分析曲线的形状和参数的数值，可以判断土壤的抗剪强度和剪切变形的特征，如剪切破坏的形态、剪切面的切线斜率等。
五、实验结论通过本次土力学实验，我们得出了以下结论：1. 土壤的压缩性是指土壤在外力作用下发生的体积变化，具有压缩回弹性和压缩变形速率等特征。
2. 土壤的剪切性是指土壤在外力作用下发生的形变和破坏，具有剪切强度和剪切变形特征等。
3. 土壤的力学性质与土壤的颗粒组成、含水量、密实度等因素有关，不同土壤类型具有不同的力学行为规律。
六、实验应用土力学实验的结果和分析对土木工程的设计和施工具有重要的指导意义：1. 在土地开发和基础工程设计中，可以根据土壤的压缩性和剪切性参数，合理选择地基处理措施和结构设计方案，以确保工程的稳定性和安全性。
土力学固结实验报告

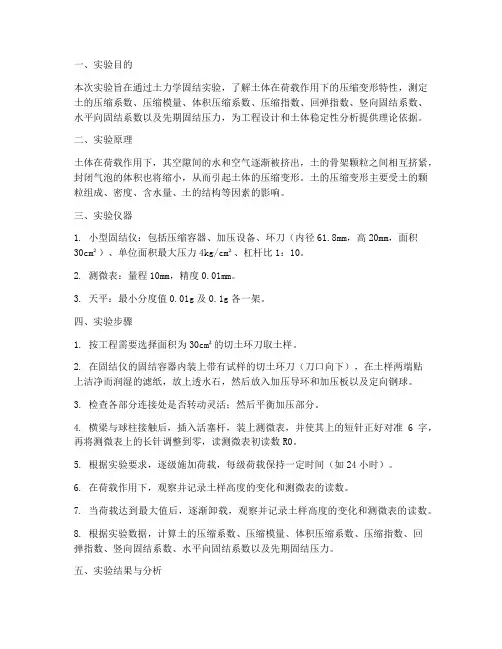

一、实验目的本次实验旨在通过土力学固结实验，了解土体在荷载作用下的压缩变形特性，测定土的压缩系数、压缩模量、体积压缩系数、压缩指数、回弹指数、竖向固结系数、水平向固结系数以及先期固结压力，为工程设计和土体稳定性分析提供理论依据。
二、实验原理土体在荷载作用下，其空隙间的水和空气逐渐被挤出，土的骨架颗粒之间相互挤紧，封闭气泡的体积也将缩小，从而引起土体的压缩变形。
土的压缩变形主要受土的颗粒组成、密度、含水量、土的结构等因素的影响。
三、实验仪器1. 小型固结仪：包括压缩容器、加压设备、环刀（内径61.8mm，高20mm，面积30cm²）、单位面积最大压力4kg/cm²、杠杆比1：10。
2. 测微表：量程10mm，精度0.01mm。
3. 天平：最小分度值0.01g及0.1g各一架。
四、实验步骤1. 按工程需要选择面积为30cm²的切土环刀取土样。
2. 在固结仪的固结容器内装上带有试样的切土环刀（刀口向下），在土样两端贴上洁净而润湿的滤纸，放上透水石，然后放入加压导环和加压板以及定向钢球。
3. 检查各部分连接处是否转动灵活；然后平衡加压部分。
4. 横梁与球柱接触后，插入活塞杆，装上测微表，并使其上的短针正好对准6字，再将测微表上的长针调整到零，读测微表初读数R0。
5. 根据实验要求，逐级施加荷载，每级荷载保持一定时间（如24小时）。
6. 在荷载作用下，观察并记录土样高度的变化和测微表的读数。
7. 当荷载达到最大值后，逐渐卸载，观察并记录土样高度的变化和测微表的读数。
8. 根据实验数据，计算土的压缩系数、压缩模量、体积压缩系数、压缩指数、回弹指数、竖向固结系数、水平向固结系数以及先期固结压力。
五、实验结果与分析1. 压缩系数：土的压缩系数是指土体在单位压力作用下，单位时间内的体积压缩量。
本次实验中，土的压缩系数为0.1mm²/kg，说明土的压缩性较好。
2. 压缩模量：土的压缩模量是指土体在单位压力作用下，单位体积的压缩变形量。
最新土力学实验报告1

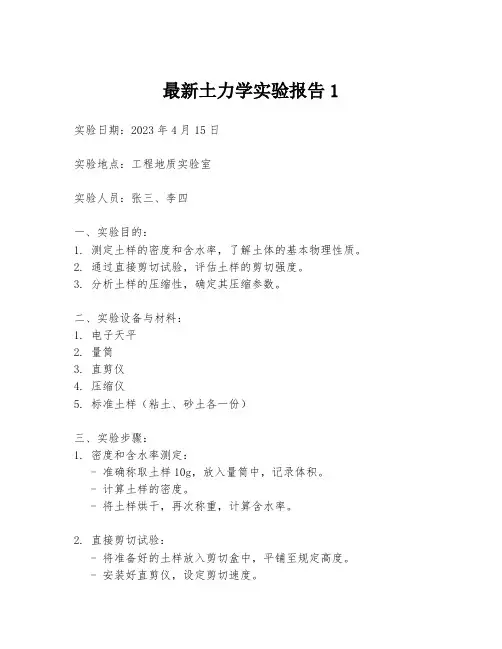

最新土力学实验报告1实验日期：2023年4月15日实验地点：工程地质实验室实验人员：张三、李四一、实验目的：1. 测定土样的密度和含水率，了解土体的基本物理性质。
2. 通过直接剪切试验，评估土样的剪切强度。
3. 分析土样的压缩性，确定其压缩参数。
二、实验设备与材料：1. 电子天平2. 量筒3. 直剪仪4. 压缩仪5. 标准土样（粘土、砂土各一份）三、实验步骤：1. 密度和含水率测定：- 准确称取土样10g，放入量筒中，记录体积。
- 计算土样的密度。
- 将土样烘干，再次称重，计算含水率。
2. 直接剪切试验：- 将准备好的土样放入剪切盒中，平铺至规定高度。
- 安装好直剪仪，设定剪切速度。
- 开始剪切，记录剪切过程中的力量变化，直至土样破坏。
- 根据剪切前后的力量变化，计算土样的剪切强度参数。
3. 压缩试验：- 将土样置于压缩仪中，施加预定的压力。
- 记录不同压力下的土样高度变化。
- 根据压力-沉降曲线，计算土样的压缩系数和压缩指数。
四、实验结果：1. 密度和含水率：- 粘土样密度：1.6 g/cm³，含水率：25%。
- 砂土样密度：1.7 g/cm³，含水率：15%。
2. 直接剪切试验：- 粘土样内摩擦角：18°，黏聚力：20 kPa。
- 砂土样内摩擦角：35°，黏聚力：30 kPa。
3. 压缩试验：- 粘土样压缩系数：0.1 MPa⁻¹，压缩指数：0.4。
- 砂土样压缩系数：0.05 MPa⁻¹，压缩指数：0.3。
五、结论：通过本次实验，我们得到了两种土样的基本物理性质和力学性质参数。
粘土样的含水率较高，压缩性较强，而砂土样的内摩擦角和黏聚力较大，显示出较好的稳定性。
这些数据对于后续的土体工程设计和施工具有重要的参考价值。
2024年土力学试验总结范文

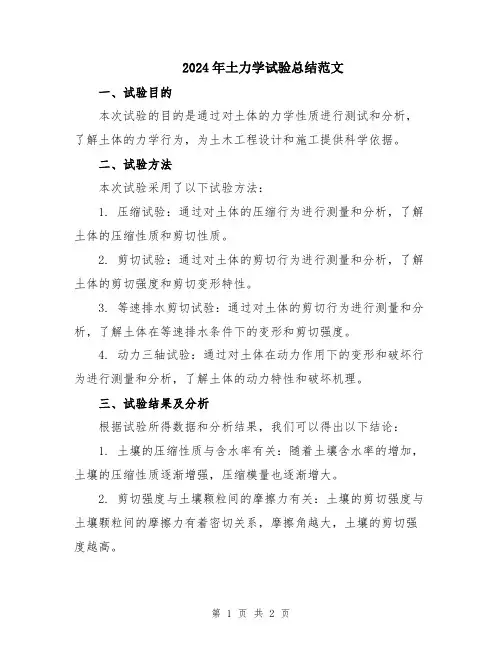

2024年土力学试验总结范文一、试验目的本次试验的目的是通过对土体的力学性质进行测试和分析，了解土体的力学行为，为土木工程设计和施工提供科学依据。
二、试验方法本次试验采用了以下试验方法：1. 压缩试验：通过对土体的压缩行为进行测量和分析，了解土体的压缩性质和剪切性质。
2. 剪切试验：通过对土体的剪切行为进行测量和分析，了解土体的剪切强度和剪切变形特性。
3. 等速排水剪切试验：通过对土体的剪切行为进行测量和分析，了解土体在等速排水条件下的变形和剪切强度。
4. 动力三轴试验：通过对土体在动力作用下的变形和破坏行为进行测量和分析，了解土体的动力特性和破坏机理。
三、试验结果及分析根据试验所得数据和分析结果，我们可以得出以下结论：1. 土壤的压缩性质与含水率有关：随着土壤含水率的增加，土壤的压缩性质逐渐增强，压缩模量也逐渐增大。
2. 剪切强度与土壤颗粒间的摩擦力有关：土壤的剪切强度与土壤颗粒间的摩擦力有着密切关系，摩擦角越大，土壤的剪切强度越高。
3. 等速排水剪切试验中土壤的变形主要发生在边坡上部：在等速排水剪切试验中，土壤的变形主要发生在边坡上部，这是由于边坡上部土壤的应力较大，而边坡下部土壤的应力较小所导致。
4. 动力三轴试验中土壤的破坏主要是由震动力引起的：在动力三轴试验中，土壤的破坏主要是由震动力引起的，震动力会使土壤颗粒之间的摩擦力减小，从而导致土壤的剪切强度降低。
四、试验总结本次试验通过对土壤的压缩、剪切和动力三轴试验，全面了解了土壤的力学性质和变形行为。
通过试验结果的分析，我们可以得出以下结论：1. 土壤的力学性质和变形行为受多种因素的影响，包括含水率、颗粒间的摩擦力和应力大小等。
2. 对土壤的力学性质进行科学的测量和分析，能够为土木工程设计和施工提供科学依据，从而保证工程的稳定性和安全性。
3. 了解土壤的力学性质和变形行为，对于合理选择土壤类型、确定工程土质参数和设计土木结构具有重要意义。
土力学室内实验报告(3篇)

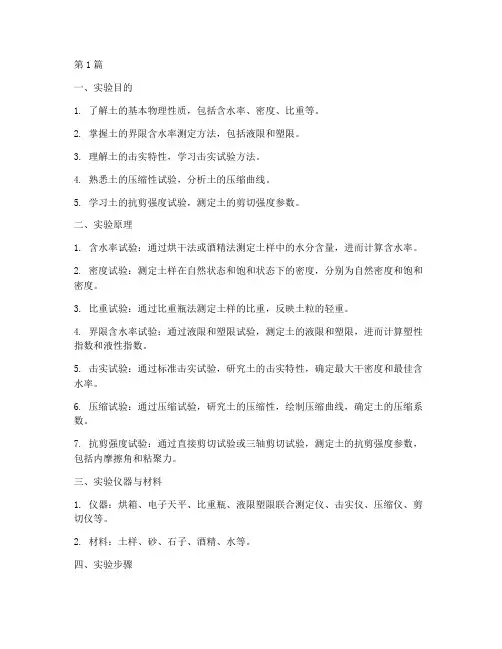

第1篇一、实验目的1. 了解土的基本物理性质，包括含水率、密度、比重等。
2. 掌握土的界限含水率测定方法，包括液限和塑限。
3. 理解土的击实特性，学习击实试验方法。
4. 熟悉土的压缩性试验，分析土的压缩曲线。
5. 学习土的抗剪强度试验，测定土的剪切强度参数。
二、实验原理1. 含水率试验：通过烘干法或酒精法测定土样中的水分含量，进而计算含水率。
2. 密度试验：测定土样在自然状态和饱和状态下的密度，分别为自然密度和饱和密度。
3. 比重试验：通过比重瓶法测定土样的比重，反映土粒的轻重。
4. 界限含水率试验：通过液限和塑限试验，测定土的液限和塑限，进而计算塑性指数和液性指数。
5. 击实试验：通过标准击实试验，研究土的击实特性，确定最大干密度和最佳含水率。
6. 压缩试验：通过压缩试验，研究土的压缩性，绘制压缩曲线，确定土的压缩系数。
7. 抗剪强度试验：通过直接剪切试验或三轴剪切试验，测定土的抗剪强度参数，包括内摩擦角和粘聚力。
三、实验仪器与材料1. 仪器：烘箱、电子天平、比重瓶、液限塑限联合测定仪、击实仪、压缩仪、剪切仪等。
2. 材料：土样、砂、石子、酒精、水等。
四、实验步骤- 称取一定质量的土样，放入烘箱中烘干至恒重。
- 称取烘干后的土样质量，计算含水率。
2. 密度试验：- 称取一定质量的土样，测定其体积。
- 将土样浸泡在水中，测定其饱和体积。
- 计算自然密度和饱和密度。
3. 比重试验：- 称取一定质量的土样，放入比重瓶中。
- 加入适量水，使土样悬浮在水中。
- 称取比重瓶和土样的总质量，计算比重。
4. 界限含水率试验：- 进行液限和塑限试验，测定土的液限和塑限。
- 计算塑性指数和液性指数。
5. 击实试验：- 将土样分层次放入击实仪中。
- 按照规定次数进行击实。
- 测定击实后的土样密度和含水率。
- 计算最大干密度和最佳含水率。
6. 压缩试验：- 将土样放入压缩仪中。
- 加载不同应力，测定土样的变形。
- 绘制压缩曲线，计算压缩系数。
土力学实训报告总结

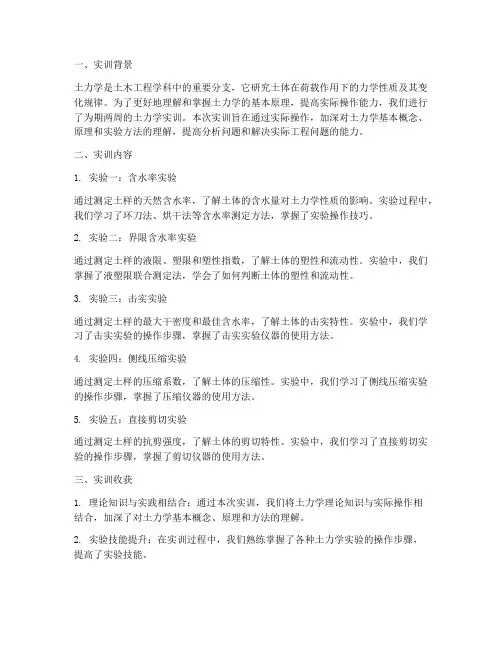

一、实训背景土力学是土木工程学科中的重要分支，它研究土体在荷载作用下的力学性质及其变化规律。

为了更好地理解和掌握土力学的基本原理，提高实际操作能力，我们进行了为期两周的土力学实训。
本次实训旨在通过实际操作，加深对土力学基本概念、原理和实验方法的理解，提高分析问题和解决实际工程问题的能力。
二、实训内容1. 实验一：含水率实验通过测定土样的天然含水率，了解土体的含水量对土力学性质的影响。
实验过程中，我们学习了环刀法、烘干法等含水率测定方法，掌握了实验操作技巧。
2. 实验二：界限含水率实验通过测定土样的液限、塑限和塑性指数，了解土体的塑性和流动性。
实验中，我们掌握了液塑限联合测定法，学会了如何判断土体的塑性和流动性。
3. 实验三：击实实验通过测定土样的最大干密度和最佳含水率，了解土体的击实特性。
实验中，我们学习了击实实验的操作步骤，掌握了击实实验仪器的使用方法。
4. 实验四：侧线压缩实验通过测定土样的压缩系数，了解土体的压缩性。
实验中，我们学习了侧线压缩实验的操作步骤，掌握了压缩仪器的使用方法。
5. 实验五：直接剪切实验通过测定土样的抗剪强度，了解土体的剪切特性。
实验中，我们学习了直接剪切实验的操作步骤，掌握了剪切仪器的使用方法。
三、实训收获1. 理论知识与实践相结合：通过本次实训，我们将土力学理论知识与实际操作相结合，加深了对土力学基本概念、原理和方法的理解。
2. 实验技能提升：在实训过程中，我们熟练掌握了各种土力学实验的操作步骤，提高了实验技能。
3. 团队协作能力：实训过程中，我们学会了与团队成员沟通协作，共同完成实验任务。
4. 分析问题和解决问题的能力：通过实训，我们能够运用土力学知识分析实际问题，提出解决方案。
四、实训不足与改进1. 实验时间不足：本次实训时间较短，部分实验未能进行充分操作，导致实验结果不够准确。
建议在今后的实训中适当延长实验时间，提高实验效果。
2. 实验指导不足：部分实验指导教师在实验过程中未能及时解答学生疑问，导致部分学生操作不规范。
土力学剪切实验实验报告
土力学剪切实验实验报告实验报告：土力学剪切实验一、实验目的通过土力学剪切实验，研究土壤的抗剪特性，了解土壤的剪切强度和抗剪力的变化规律，为土壤工程设计提供依据。
二、实验原理三、实验材料与设备1.实验材料：土壤样本（取自实际工程现场）2.实验设备：剪切试验仪、土壤箱、荷载控制系统、位移测量系统等。
四、实验步骤1.准备土壤样本：根据实验需要，取适量土壤样本，经过筛选去除颗粒较大的土壤。
2.土壤湿度调节：根据实验需要，调节土壤湿度，使其符合实验要求。
3.土壤填充：将土壤均匀地填充到土壤箱中，并进行压实，以消除土壤内部的空隙。
4.样本制备：在土壤箱中放置剪切试验器，调节试验器的位置和尺寸，制备具有标准尺寸和形状的土壤样本。
5.施加荷载：通过荷载控制系统，向土壤样本施加垂直荷载，记录施加的荷载大小和变化情况。
6.施加剪力：通过剪切试验仪，施加水平剪力，产生土壤的剪切变形，记录剪切力的大小和变化情况。
7.测量位移：借助位移测量系统，测量土壤样本在剪切过程中的位移情况。
8.数据处理：结合实验数据，绘制荷载-位移曲线、剪切力-位移曲线等，计算土壤样本的抗剪力和剪切强度等力学参数。
五、实验结果与分析根据实验数据，绘制荷载-位移曲线和剪切力-位移曲线，得到土壤样本在不同荷载和位移条件下的抗剪特性。
根据曲线的形态，可以得出以下结论：1.荷载-位移曲线：随着施加荷载的增加，土壤样本的位移逐渐增大，但位移增大的速率逐渐减小。
2.剪切力-位移曲线：随着剪切位移的增加，剪切力也逐渐增加，并达到峰值后逐渐减小。
根据实验数据和曲线分析，可以计算土壤样本的抗剪力和剪切强度。
通过比较不同条件下的数据，可以得出土壤剪切特性的变化规律，为土壤工程设计提供依据。
六、实验总结通过土力学剪切实验，我们了解了土壤的剪切强度和抗剪力的变化规律。
实验结果可以为土壤工程设计提供重要的参数和依据，帮助工程师选择合适的土壤材料和设计合理的工程结构。
在实验过程中，我们发现实验结果可能受到土壤样本的湿度、压实度等因素的影响，因此在实际工程中，还需按照具体情况选择最适合的剪切实验方法和参数。
大学生土力学实训报告
一、实训目的本次土力学实训旨在使大学生深入理解土力学的基本原理，掌握土力学的基本实验方法和测试技术，提高学生在实际工程中对土的性质、状态和力学行为的分析和处理能力。
通过实训，使学生能够将理论知识与实际工程相结合，为将来从事土木工程相关工作打下坚实的基础。
二、实训时间及地点实训时间：2021年9月1日至2021年9月10日实训地点：某大学土力学实验室三、实训内容1. 土的物理性质实验（1）土的密度测定（2）土的含水率测定（3）土的孔隙比测定（4）土的颗粒分析2. 土的力学性质实验（1）土的抗剪强度试验（2）土的压缩性试验（3）土的渗透性试验3. 土工合成材料实验（1）土工布拉伸试验（2）土工网抗拉强度试验四、实训过程1. 土的物理性质实验（1）土的密度测定：采用环刀法测定土的密度，实验步骤如下：①将环刀洗净并擦干；②将土样放入环刀中，用木槌轻轻敲实；③将环刀放入烘箱中，在105℃下烘干24小时；④取出环刀，称量环刀及土样的质量；⑤计算土的密度。
（2）土的含水率测定：采用烘干法测定土的含水率，实验步骤如下：①将土样放入烘箱中，在105℃下烘干24小时；②取出土样，称量其质量；③计算土的含水率。
（3）土的孔隙比测定：采用比重瓶法测定土的孔隙比，实验步骤如下：①将土样放入比重瓶中，加入蒸馏水；②将比重瓶放入烘箱中，在105℃下烘干24小时；③取出比重瓶，称量其质量；④计算土的孔隙比。
（4）土的颗粒分析：采用筛析法测定土的颗粒分析，实验步骤如下：①将土样筛分，分别测定各筛孔的土样质量；②计算土的颗粒组成。
2. 土的力学性质实验（1）土的抗剪强度试验：采用直接剪切试验测定土的抗剪强度，实验步骤如下：①将土样制备成圆柱状试样；②将试样放入剪切盒中，加荷至预定值；③记录剪切过程中的位移和应力；④计算土的抗剪强度。
（2）土的压缩性试验：采用压缩试验测定土的压缩性，实验步骤如下：①将土样制备成圆柱状试样；②将试样放入压缩仪中，加荷至预定值；③记录压缩过程中的高度和应力；④计算土的压缩系数。
土力学实验报告_5
实验一含水率实验土样编号: 实验者:实验方法: 计算者:实验日期: 实验成绩:一、实验目的测定土的含水量, 了解土的含水情况, 是计算土的孔隙比、液性指数和其他物理力学性质不可缺少的一个基本指标。
适用范围: 粗粒土、细粒土、有机质土和冻土。
二、试验方法烘干法、、炒干法。
本试验用酒精燃烧法。
三、试验原理土的含水量是土烘干到恒重时失去的水分质量与达到恒重后干土质量的比值, 以百分数表示。
四、试验设备铝盒: 酒精、电子分析天平、铝制秤量盒、削土刀等。
五、操作步骤1.先秤量好带有编号的盒盖、盒身的两个铝盒, 分别记录重量数值g0并填入表1中。
2.从原状或扰动土样中, 选取具有代表性的试样约15～30g或用切环刀土样时余下的试样；对有机质土、砂类土和整体状构造冻土取样为50g左右, 放在秤量盒内, 立即盖好盒盖, 称盒盖、盒身及湿土的重量, 准确至0.01g, 将数值g1填入表1中。
3、打开盒盖, 倒入适量酒精, 点燃酒精, 把土样烧至干燥。
取出土样, 盖好盒盖, 秤重并记录干土及铝盒的重量, 将数值g2填入表1中。
六、计算含水率W=(g1-g2)/(g2-g0)×100%其中W—含水率g0——铝盒重量, 单位为g。
g1——铝盒加湿土的重量, 单位为g。
g2——铝盒加干土的重量, 单位为g。
七、注意事项：本试验必须对两个试样进行平行测定, 测定的差值：当含水率小于40%时为1%；当含水率等于、大于40%时为2%。
取两个侧值的平均值, 以百分数表示。
八、思考题:1、测定含水率的目的是什么？2.测定含水率常见的有哪几种方法？3.土样含水率在工程中有何价值？九、试验记录及计算表1 记录及计算表实验二 密度实验土样编号: 实验者: 实验方法: 计算者: 试验日期: 实验成绩:一、试验目的:了解土体内部结构的密实情况, 工程中需要以容重值表示时, 将实测湿密度值根据含水率换算成干密度即可。
二、试验方法:环刀法、蜡封法、灌水法它们适用于不同的土质情况。
土力学实验报告总结(3篇)
第1篇一、实验目的本次土力学实验的主要目的是通过对土的物理力学性质进行测试，加深对土力学基本原理的理解，掌握土力学实验的基本方法，提高实际操作技能。
通过实验，了解土的含水量、密度、比重、界限含水率、击实性、压缩性、抗剪强度等指标，为后续工程设计提供理论依据。
二、实验内容本次实验共进行了七个实验项目，包括：1. 含水率试验：通过测定土样的重量和体积，计算土的含水量。
2. 密度试验：通过测定土样的重量和体积，计算土的密度。
3. 比重试验：通过测定土样的重量和体积，计算土的比重。
4. 界限含水率试验：通过测定土样的液限和塑限，计算土的塑性指数和液性指数，对土进行分类。
5. 击实试验：通过测定土样的干密度和含水率，确定土的最大干密度和最优含水率。
6. 土的固结试验：通过测定土样的压缩变形，计算土的压缩系数和压缩模量。
7. 土的直接剪切试验：通过测定土样的抗剪强度，了解土的剪切特性。
三、实验过程1. 实验前，仔细阅读实验指导书，了解实验原理、仪器设备、操作步骤等。
2. 按照实验指导书的要求，准备好实验所需的仪器设备。
3. 严格按照实验步骤进行操作，注意观察实验现象，做好实验记录。
4. 实验结束后，对实验数据进行整理、计算和分析。
四、实验结果与分析1. 含水率试验：通过测定土样的重量和体积，计算出土的含水量为23.5%。
2. 密度试验：通过测定土样的重量和体积，计算出土的密度为1.65g/cm³。
3. 比重试验：通过测定土样的重量和体积，计算出土的比重为2.65。
4. 界限含水率试验：通过测定土样的液限和塑限，计算出土的塑性指数为14.5，液性指数为0.3，根据土的分类标准，该土属于粉质黏土。
5. 击实试验：通过测定土样的干密度和含水率，确定土的最大干密度为1.80g/cm³，最优含水率为16%。
6. 土的固结试验：通过测定土样的压缩变形，计算出土的压缩系数为0.30MPa⁻¹，压缩模量为40MPa。
