直流电阻的判断标准
直流电阻的判断标准
测得的电缆导体直流电阻换算到标称截面1mm 2、长度为1m 和温度为20℃时的数值，按照国家标准，铜芯的应不大于0.0184Ω，铝芯的应不大于0.031Ω。
导体电阻随着温度增高而加大，铜导体的电阻温度系数在20℃时为0.00393，铝导体的电阻温度系数为0.004，因此在测量电阻时现有同时记录温度，以便换算至20℃时的电阻值。
换算公式如下：
R t =p t L S
R t =p 20℃［1+α（t 2-t 1）］L S
式中R t —温度为t 时导体直流电阻，Ω；
p t —温度为t 时导体直流电阻率，Ω·mm 2/m ；
p 20℃—温度为20℃时导体直流电阻率，Ω·mm 2/m ；
α—导体在20℃时电阻温度系数；
t 1—变化前的温度（20℃）；
t 2—变化后的温度；
L —电缆长度，m ；
S —导体截面积，mm 2。
铜线芯计算（每米）
已知 α=0.00393 t 1=20℃ p 20℃=0.0184Ω
简化公式
R t =0.0184×［1+0.00393（t 2-20）］
25℃时R t =0.0184×［1+0.00393（25-20）］=0.0187615×L S
30℃时R t =0.0184×［1+0.00393（30-20）］=0.0191231×L S
35℃时R t =0.0184×［1+0.00393（35-20）］=0.0194846×L S
40℃时R t =0.0184×［1+0.00393（40-20）］=0.0198462×L S
45℃时R t =0.0184×［1+0.00393（45-20）］=0.0202078×L S
50℃时R t =0.0184×［1+0.00393（50-20）］=0.0205693×L S
55℃时R t =0.0184×［1+0.00393（55-20）］=0.0209309×L S
60℃时R t =0.0184×［1+0.00393（60-20）］=0.0212924×L S
65℃时R t =0.0184×［1+0.00393（65-20）］=0.021654×L S
70℃时R t =0.0184×［1+0.00393（70-20）］=0.0220156×L S
75℃时R t =0.0184×［1+0.00393（75-20）］=0.0223771×L S
80℃时R t =0.0184×［1+0.00393（80-20）］=0.0227387×L S
85℃时R t =0.0184×［1+0.00393（85-20）］=0.0231002×L S
90℃时R t =0.0184×［1+0.00393（90-20）］=0.0234618×L S
95℃时R t =0.0184×［1+0.00393（95-20）］=0.0238234×L S
铝线芯计算（每米）
已知 α=0.004 t 1=20℃ p 20℃=0.031Ω
简化公式 R t =0.031×［1+0.004（t 2-20）］
25℃时R t =0.031×［1+0.004（25-20）］=0.03162×L S
30℃时R t =0.031×［1+0.004（30-20）］=0.03224×L S
35℃时R t =0.031×［1+0.004（35-20）］=0.03286×L S
40℃时R t =0.031×［1+0.004（40-20）］=0.03348×L S
45℃时R t =0.031×［1+0.004（45-20）］=0.0341×L S
50℃时R t =0.031×［1+0.004（50-20）］=0.03472×L S
55℃时R t =0.031×［1+0.004（55-20）］=0.03534×L S
60℃时R t =0.031×［1+0.004（60-20）］=0.03596×L S
65℃时R t =0.031×［1+0.004（65-20）］=0.03658×L S
70℃时R t =0.031×［1+0.004（70-20）］=0.0372×L S
75℃时R t =0.031×［1+0.004（75-20）］=0.03782×L S
80℃时R t =0.031×［1+0.004（80-20）］=0.03844×L S
85℃时R t =0.031×［1+0.004（85-20）］=0.03906×L S
90℃时R t =0.031×［1+0.004（90-20）］=0.03968×L S
95℃时R t =0.031×［1+0.004（95-20）］=0.0403×L S
摘自《电工基础与供电计算口诀32-36页》
《全国供用电工人技能培训教材 电力电缆 高级工135-138页》
编制：王社兵 日期：2003年8月14日。

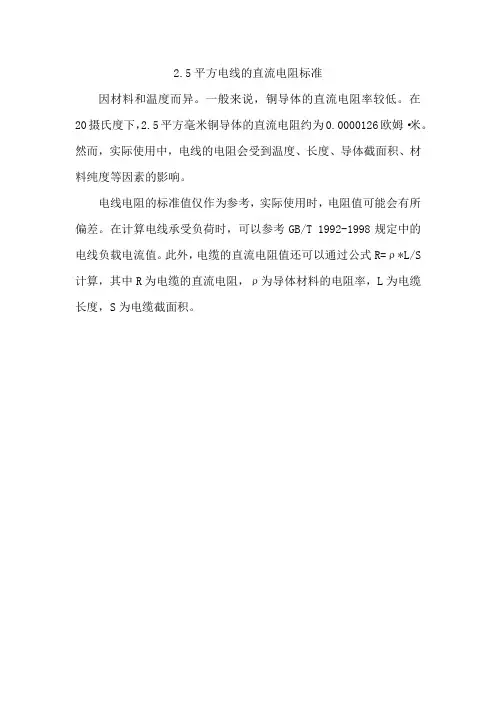

2.5平方电线直流电阻标准
2.5平方电线的直流电阻标准
因材料和温度而异。
一般来说，铜导体的直流电阻率较低。
在20摄氏度下，2.5平方毫米铜导体的直流电阻约为0.0000126欧姆·米。
然而，实际使用中，电线的电阻会受到温度、长度、导体截面积、材料纯度等因素的影响。
电线电阻的标准值仅作为参考，实际使用时，电阻值可能会有所偏差。
在计算电线承受负荷时，可以参考GB/T 1992-1998规定中的电线负载电流值。
此外，电缆的直流电阻值还可以通过公式R=ρ*L/S 计算，其中R为电缆的直流电阻，ρ为导体材料的电阻率，L为电缆长度，S为电缆截面积。
主变绕组直流电阻试验结果判定标准
主变绕组直流电阻试验结果判定标准主题：主变绕组直流电阻试验结果判定标准引言：主变绕组直流电阻试验是电力系统中重要的检测手段之一，用于评估主变压器绕组的电阻特性，以确保变压器的正常运行和安全性。
直流电阻试验结果的判定标准对于变压器的维护和运行具有重要意义。
本文将对主变绕组直流电阻试验结果的判定标准进行深入探讨，以帮助读者更好地理解该标准。
一、主变绕组直流电阻试验简介1.1 直流电阻试验的目的直流电阻试验是一种用直流电流测量电器件或电路中电阻的方法。
在主变绕组直流电阻试验中，主要目的是确定主变压器绕组的电阻值，以便评估其电阻特性和判断绕组的健康状态。
1.2 直流电阻试验的步骤主变绕组直流电阻试验分为以下几个步骤：1) 将绕组接地，确保试验安全；2) 施加直流电源的电压，经过稳定时间后测量电流和电压值；3) 根据测得的电流和电压值计算绕组的电阻值；4) 将计算得到的电阻值与设备标准或前期试验结果进行对比。
二、主变绕组直流电阻试验结果判定标准主变绕组直流电阻试验结果的判定标准通常由国家标准或行业规范确定，其目的是根据电阻值的大小和变化趋势判断绕组的状态。
2.1 电阻值的范围判定主变绕组直流电阻试验的结果可以根据电阻值的范围进行判定。
一般来说，主变绕组电阻值应在一定的范围内，若超出该范围则说明绕组存在异常。
2.2 电阻值的变化趋势判定除了判断电阻值是否在合理范围内外，还需要关注电阻值的变化趋势。
若电阻值随着试验时间的推移而逐渐增加，说明绕组存在可能的损伤或老化问题。
2.3 与前期试验结果对比为了更好地判断绕组的状况，可以将当前的直流电阻试验结果与前期试验结果进行对比。
若两次试验结果相差较大，则可能存在绕组的变化或损坏。
三、个人观点和理解作为一名电力系统专家，我对主变绕组直流电阻试验结果的判定标准非常重视。
我认为在判定电阻结果时需要综合考虑电阻值范围、变化趋势以及与前期结果的对比。
这些标准的制定是基于对绕组状态及健康状况的深入了解和长期实践经验的总结。
500kv电缆直流检测标准
500kV电缆直流检测标准主要包括以下几个方面：
1.直流电阻测试：对于1km长度的导体，直流电阻应不大于0.1Ω；对于3km长度的导体，直流电阻应不大于0.15Ω；对于4km长度的导体，
直流电阻应不大于0.2Ω。
2.绝缘电阻测试：在规定的环境温度下，对1m长的试样施加2500V直流电压，保持1min后绝缘电阻值应不小于0.5MΩ。
3.耐压试验：将试样放在1000V高压发生器中，以额定频率和电压升压至2000V历时30s不击穿为合格。
4.泄漏电流测试：在规定的环境条件下，按每千米长度的导体计算泄漏电流不应大于20μA。
以上是500kV电缆直流检测的主要标准，仅供参考，具体标准可能因电缆类型和用途而有所不同。
请注意，电缆检测是一项重要的工作，需要由专业人员进行操作。
如果您需要进行电缆检测，请咨询专业人员或相关机构以获取准确的检测标准和建议。
电机直流电阻国家标准
电机直流电阻国家标准直流电机是一种常见的电动机，它广泛应用于工业生产、家用电器以及交通运输等领域。
而直流电机的电阻是其重要的技术参数之一，国家标准对直流电机的电阻有着明确的规定和要求。
首先，国家标准对直流电机的电阻进行了分类。
按照国家标准，直流电机的电阻分为静态电阻和动态电阻两种。
静态电阻是指在直流电机静止状态下测得的电阻值，而动态电阻是指在直流电机运行状态下测得的电阻值。
这两种电阻对于直流电机的性能和工作状态都有着重要的意义，因此国家标准对其进行了详细的规定。
其次，国家标准对直流电机电阻的测试方法进行了规范。
在实际应用中，对直流电机电阻的测试是非常重要的，它直接影响到直流电机的工作性能和安全性。
国家标准明确规定了直流电机电阻测试的方法和步骤，包括测试仪器的选择、测试电路的连接、测试环境的要求等方面。
这些规定的落实，可以保证直流电机电阻测试结果的准确性和可靠性。
此外，国家标准还对直流电机电阻的允许偏差进行了规定。
在实际生产和使用中，直流电机电阻的测量值可能会存在一定的偏差，国家标准对此也进行了明确的规定。
根据国家标准的要求，直流电机电阻的测量值应当在规定的偏差范围内，否则就需要进行调整或修理。
最后，国家标准还对直流电机电阻的标识和使用进行了规范。
国家标准规定了直流电机电阻的标识内容和位置，以及在使用过程中需要注意的事项。
这些规定的落实，可以有效地保证直流电机电阻的准确性和稳定性，从而保障直流电机的正常工作和安全运行。
总的来说，国家标准对直流电机电阻的规定和要求，是为了保证直流电机的质量和性能符合国家标准，从而保障生产和使用的安全和可靠性。
因此，在实际生产和使用中，必须严格遵守国家标准的要求，确保直流电机电阻的测试、标识和使用符合国家标准的规定。
电机直流电阻测试标准
直流电机的电阻测试是一种常见的电机测试方法，用于检测电机绕组的电阻值。
电机直流电阻测试的标准可以根据具体的应用和需求而有所不同，以下是一般常用的测试标准：
1. 测试电压：直流电机的电阻测试通常使用低电压直流电源进行测试，一般为10V或更低的电压。
这样可以避免对电机绕组造成损害。
2. 测试方式：电机直流电阻测试可以采用两种方式进行：四线法和两线法。
四线法测试更准确，可以消除测试线的电阻对测试结果的影响。
两线法测试简单快捷，但需要注意测试线的电阻对测试结果的影响。
3. 测试条件：在进行电机直流电阻测试时，需要确保测试条件的稳定性。
例如，测试温度应保持一致，测试时间应适当，以确保测试结果的准确性。
4. 测试结果判定：电机直流电阻测试的结果通常以标准值和偏差值进行判定。
标准值是指电机绕组的理论电阻值，偏差值是指实际测试值与标准值之间的差异。
根据具体的应用和需求，可以设定不同的偏差范围进行判定。
需要注意的是，电机直流电阻测试的具体标准可以根据不同的行业、国家或组织的要求而有所差异。
在进行电机直流电阻测试时，应参考相关的标准、规范或指导文件，确保测试的准确性和可靠性。
电线电缆电阻检测方法
电线电缆电阻检测方法（一）直流电阻检测。
相关国家标准中有明确的规定：电线电缆的直流电阻须以每千米的导体电阻作为比较的基准，所测得的电线电缆的直流电阻数据必须先换算成20℃的温度下每千米的直流电阻值。
将测得的直流电阻数值换算成20℃条件下的直流电阻值后，其数值若小于规定的标准值，那么该电线电缆样品即为合格产品，反之则属于不合格产品。
目前国内相关部门通常采用电桥法和电流法两种方法来测定电线电缆的直流电阻。
电桥法的测量范围比较窄，可分单臂电桥法和双臂电桥法，当电线电缆的电阻值约为1以上时采用单臂电桥法；当电线电缆电阻值小于1时则采用双臂电桥法。
电流法又称为微欧计法，其原理是根据电线电缆电阻值的大小，采用恒流源输出不同的恒定电流，然后精确测量被测电线电缆两端的电压，所测得的数据按照欧姆定律运算即可得出所测电线电缆的直流电阻。
电流法可以输出不同的电流，因而其测量范围相对较宽。
（二）绝缘电阻检测。
电线电缆的绝缘电阻测量值必须换算成每千米的绝缘电阻值，与直流电阻所不同的是，绝缘电阻值与电线电缆的长度成反比；低压电线电缆的绝缘电阻检测时的测量电压有100V、250V、500V和1000V四种，其中100V和500V的检测电压在质检部门检测时使用比较广泛；所测电线电缆的长度无明确规定，但为了测量和计算方便，一般取10m进行测量。
测量前的充电时间一般为1分钟。
电线电缆的绝缘电阻检测一般采用电压电流法，又称为高阻计法。
有的电线电缆具有金属保护套，有一定的屏蔽功能，对于这种电线电缆的绝缘电阻测量大多测量导体对金属套或屏蔽层或铠装层之间的绝缘电阻；而对于无金属护套的电线电缆，测量其绝缘电阻值时，须先将所测电线电缆浸入水中，然后测导体与水之间的绝缘电阻，且检测时所测试样须保持与水温的配套。
国内目前开发了一种直流电阻绝缘电阻测试仪ZZJ3D，该测试仪操作简单，测量全过程可由计算机控制，精确度和稳定性都远高于传统的检测设备。
（三）工频耐压检测。
10kv电动机直流电阻标准
10kv电动机直流电阻标准
10kV电动机的直流电阻标准通常是指其绕组的直流电阻值。
直流电阻是指在直流电流通过电动机绕组时，绕组产生的
电阻。
直流电阻的单位是欧姆（Ω）。
10kV电动机的直流电阻标准通常由制造商根据设计要求和
国家标准确定。
一般情况下，电动机的直流电阻标准应满
足以下要求：
1. 根据设计要求，直流电阻应符合特定的数值范围。
这个
数值范围通常由制造商在电动机的技术参数表中给出。
例如，直流电阻应在0.1Ω到1Ω之间。
2. 直流电阻的测量应按照国家标准进行。
国家标准通常规
定了直流电阻测量的方法、仪器和精度等要求。
3. 直流电阻的测量应在特定条件下进行。
常见的条件包括
温度、湿度和电流等。
需要注意的是，10kV电动机的直流电阻标准可能因不同的
应用而有所不同。
在特殊的应用场景中，可能会有更严格
的直流电阻要求。
因此，在具体的应用中，应根据实际情
况和相关标准来确定直流电阻的标准。
电机直流电阻标准范围
电机直流电阻标准范围导言：电机是现代生活中不可或缺的设备之一，而电机的运行稳定性对于其性能和寿命有着重要的影响。
而直流电阻是电机中的一个关键参数，对于电机的性能评估和故障诊断具有重要意义。
本文将介绍电机直流电阻的标准范围，以及对电机性能和故障判断的影响。
一、电机直流电阻的定义和作用直流电阻是电路中通过的电流与产生的电压之比，用来衡量电路中电阻的大小。
对于电机来说，直流电阻反映了电机内部的导体和绕组电阻情况，影响着电机的电流流动和能量传输。
因此，直流电阻的大小和标准范围对于电机的正常运行和故障判断具有重要作用。
二、电机直流电阻的标准范围电机直流电阻的标准范围是根据电机的设计和制造标准来确定的，通常通过对多个相同型号电机的测试和测量得出。
以下是几种常见电机的直流电阻标准范围示例：1. 小型家用电机：通常直流电阻在0.1欧姆以下；2. 工业用电机：直流电阻在0.1欧姆至100欧姆之间；3. 高功率电机：直流电阻在100欧姆以上。
需要指出的是，不同型号和用途的电机直流电阻标准范围可能存在差异，因此在具体应用中应参考电机的技术规格和制造商提供的相关信息。
同时，直流电阻的实际值也可能受到环境温度、湿度以及电机使用时间等因素的影响。
三、电机直流电阻的影响因素直流电阻的大小受到多个因素的影响，下面是几个比较重要的因素：1. 电机绕组材料和长度：电机绕组的电阻与导体材料的电阻率和长度有关，一般情况下，电阻率越小，绕组导体越短，直流电阻越小；2. 电机绕组截面积：绕组截面积越大，直流电阻越小；3. 电机绕组温度：电机工作时会产生热量，导致绕组温度升高，而绕组温度升高会导致电阻增加，进而影响电机的性能。
四、电机直流电阻的意义和应用电机直流电阻的标准范围对于电机的性能评估和故障判断具有重要意义。
在生产制造过程中，通过检测电机的直流电阻是否在标准范围内，可以评估电机的制造质量和绝缘状态，提前发现潜在故障。
在电机运行过程中，通过监测电机直流电阻的变化，可以判断电机是否存在绕组损坏、接触不良等故障，及时采取维修措施，避免进一步损坏。
低压电缆直流电阻多少为合格标准
低压电缆直流电阻多少为合格标准低压电缆的直流电阻是衡量其导电性能的指标之一，直流电阻的合格标准取决于电缆的类型、截面积和长度。
根据国际电工委员会（IEC）和相关的标准，以下是低压电缆直流电阻的一般合格标准和参考内容。
1. 低压电缆类型：不同类型的低压电缆对直流电阻有不同的要求。
常见的低压电缆类型有PVC绝缘电力电缆、交联聚乙烯（XLPE）绝缘电力电缆、橡皮绝缘电缆和绝缘电线等。
各种类型的电缆在不同的应用场景中都有对应的电阻要求。
2. 电缆截面积：直流电阻与电缆的截面积成反比，截面积越大，电流通过的路径越宽，电阻越低。
因此，截面积决定了电缆的电阻水平。
通常，在进行直流电阻测试时，电缆的截面积会同时计算，以确保电阻值在合理范围之内。
3. 电缆长度：电缆的长度也会对直流电阻产生影响。
直流电阻与电缆的长度成正比，长度越长，电阻越高。
对于较长的低压电缆，应合理选择合适的截面积，以减少电阻损耗。
4. 国际标准：IEC 60287《电力电缆导体和导体屏蔽的直流电阻测量方法》是衡量低压电缆直流电阻的主要标准之一。
该标准规定了测量直流电阻的方法和要求，以确保测试结果准确可靠。
5. 检测仪器：对低压电缆直流电阻进行测试时需要使用专业的电阻测试仪器。
常见的测试仪器有四线法电阻测试仪、万用表等。
测试时需要保持仪器的准确性和稳定性，确保测试结果的可信度。
6. 运行环境：电缆的直流电阻具有一定的温度依赖性，温度升高会对电阻的测量结果产生一定影响。
因此，在进行测试时，需要注意建立合适的环境温度和校准温度，以减小温度对测试结果的影响。
总的来说，低压电缆的直流电阻合格标准是一个综合考量的结果，取决于电缆的类型、截面积、长度以及国际标准的要求。
在实际应用中，需要根据具体情况进行测试，以确保电缆的导电性能符合要求。
电缆直流电阻的测试是电缆质量控制的重要环节，对于电缆的安全运行和电气设备的正常工作具有重要意义。
直流电阻的判断标准
直流电阻的判断标准测得的电缆导体直流电阻换算到标称截面1mm 2、长度为1m 和温度为20℃时的数值，按照国家标准，铜芯的应不大于0.0184Ω，铝芯的应不大于0.031Ω。
导体电阻随着温度增高而加大，铜导体的电阻温度系数在20℃时为0.00393，铝导体的电阻温度系数为0.004，因此在测量电阻时现有同时记录温度，以便换算至20℃时的电阻值。
换算公式如下：R t =p t L SR t =p 20℃［1+α（t 2-t 1）］L S式中R t —温度为t 时导体直流电阻，Ω；p t —温度为t 时导体直流电阻率，Ω·mm 2/m ；p 20℃—温度为20℃时导体直流电阻率，Ω·mm 2/m ；α—导体在20℃时电阻温度系数；t 1—变化前的温度（20℃）；t 2—变化后的温度；L —电缆长度，m ；S —导体截面积，mm 2。
