真空绝热板的应用共27页文档
vip真空绝热板技术工艺
VIP真空绝热板技术工艺1. 简介VIP（Vacuum Insulation Panel，真空绝热板）技术是一种高效的保温材料，通过在两层材料之间建立真空层来减少热传导，从而提高保温性能。
该技术广泛应用于建筑、冷链运输、家电等领域。
本文将详细介绍VIP真空绝热板技术的工艺流程和应用。
2. 工艺流程VIP真空绝热板的制作过程包括以下几个主要步骤：2.1 材料准备制作VIP真空绝热板的主要材料包括外层包装材料、隔离膜、吸附剂和支撑材料。
外层包装材料通常选择具有较低透气性和较高强度的材料，如聚酰亚胺薄膜。
隔离膜用于分隔吸附剂和支撑材料，并防止气体渗透。
吸附剂选择具有较高吸附性能的物质，如二氧化硅。
支撑材料用于提供VIP真空绝热板的结构支撑，常见的材料有玻璃纤维布和泡沫塑料。
2.2 层叠组装首先将外层包装材料展开，并在其上涂覆一层隔离膜。
然后，在隔离膜上均匀地撒布吸附剂，并用支撑材料将其覆盖。
重复以上步骤，将多层材料叠加在一起，形成VIP真空绝热板的结构。
2.3 封口在层叠组装完成后，将VIP真空绝热板四边封口，确保内部形成一个封闭的真空环境。
常用的封口方法包括热封和胶粘剂封口。
热封是通过加热外层包装材料使其与隔离膜和支撑材料粘合在一起，形成密封边缘。
胶粘剂封口则是使用特殊的胶水将边缘固定在一起。
2.4 抽真空完成封口后，需要通过抽真空设备将VIP真空绝热板内部的气体抽出，形成高度真空环境。
抽真空的过程中需要控制抽气速度和真空度，以确保VIP真空绝热板内部的压力能够达到设计要求。
2.5 封装抽真空完成后，将VIP真空绝热板放入外层包装材料中，并进行最后的封装。
封装通常采用热封或胶粘剂封口的方式，以确保VIP真空绝热板在使用过程中不会受到外界环境的影响。
3. 应用VIP真空绝热板技术由于其出色的保温性能，在多个领域得到广泛应用。
3.1 建筑领域在建筑领域，VIP真空绝热板常用于墙体、屋顶和地板等部位的保温。
中国真空绝热板(VIP板)行业相关政策、市场应用及发展优势分析
中国真空绝热板（VIP板）行业相关政策、市场应用及发展优势分析一、真空绝热板相关政策真空绝热板（VacuumInsulationPanel，VIP板）作为一种新型的高效绝热材料，具有导热系数低、体积小、质量轻、防火、环保无污染等特点。
与传统绝热材料相比，VIP板导热系数只有传统绝热材料的1/6甚至更低，其厚度也仅为普通材料的1/5-1/10，且VIP 板在生产过程中不使用消耗臭氧层物质（ODS）或者产生温室气体物质，还可以回收利用，兼具绿色环保和安全节能的双重优势，并达到节省空间的目的，是理想的保温隔热材料，适用于受空间限制及保温性能要求比较高的场合。
不同芯材的VIP板导热系数对比数据来源：公开资料整理国内对真空绝热板的研究始于20世纪末，前期由于发展时间较短、国内节能政策未及时推进，加上成本较高，在国内还未得到广泛应用。
近年来，我国陆续出台了《能效“领跑者”制度实施方案》、《绿色建筑行动方案》及《绿色高效制冷行动方案》等一系列与家电产品能效提升、绿色节能建筑相关的政策，对建筑节能、冰箱家电能效等提出更高要求。
近年国内关于节能减排、能效标准提升相关政策文件数据来源：公开资料整理二、真空绝热板市场应用国内VIP板的研究始于21世纪初，由于发展时间较短，市场认知有限，加之成本较高，国内应用仍处于导入期，其中约80%应用集中于冰箱冰柜等家电制造领域。
2010年国内VIP板产量仅80万平米，2015年达到1105万平米，2018年国内VIP板板销量约2000万平米，年复合增速约50%，产值达25亿元左右。
国内真空绝热板产销量快速增长数据来源：中国绝热材料协会、整理真空绝热板及其芯材目前主要应用于冰箱、冰柜等保温领域。
真空绝热板最初使用在航空航天和军事等领域，防止飞机、导弹在冷热条件下产生失控。
目前，真空绝热板已开始应用于冰箱、冰柜、船舶、公路和空中冷藏运输等民用领域。
其中，冰箱、冰柜行业是真空绝热板未来应用最大的领域，我国仅约有3%的冰箱、冰柜使用真空绝热板作为保温材料。
真空绝热板干挂系统施工工法(2)
真空绝热板干挂系统施工工法真空绝热板干挂系统施工工法一、前言真空绝热板干挂系统是一种新型的外墙保温装饰工法，采用真空绝热板作为保温层，通过干挂方式固定在建筑物外墙上，具有优秀的隔热性能和美观效果。
本文将对真空绝热板干挂系统的工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施以及经济技术分析进行全面介绍。
二、工法特点1. 高隔热性能：真空绝热板具有极低的导热系数，能够有效抵御外界热量传递，大幅减少能源消耗。
2. 良好的透气性能：干挂系统能够保持外墙的透气性，避免了墙体湿气积聚和霉菌滋生。
3. 高耐久性：真空绝热板具有很高的抗压性和耐候性，能够在各种恶劣气候条件下保持稳定性。
4. 简便施工：采用干挂方式施工，无需繁琐的粘贴和固定步骤，提高了施工效率。
5. 美观效果：真空绝热板干挂系统外观平整、美观大方，能够满足不同建筑风格的需求。
三、适应范围真空绝热板干挂系统适用于各类建筑物的外墙保温装饰，特别适用于高层建筑和特殊结构建筑。
可以在新建或旧建筑进行改造时使用，满足不同建筑物的保温、隔热和装饰需求。
四、工艺原理真空绝热板干挂系统的施工工法与实际工程的联系主要体现在以下几个方面：1. 板材选择：根据实际工程要求选择适合的真空绝热板材料，并对板材进行数量和尺寸的计算。
2. 细部处理：根据实际施工环境和建筑结构进行板材的切割、定位和固定，确保整体的平整度和密封性。
3. 施工顺序：按照施工工艺规定的顺序进行施工，包括基层的处理、胶水的涂刷、板材的干挂和定位等。
4. 施工环境控制：根据板材的特性和施工工艺要求，控制环境湿度、温度和风速，确保施工过程的稳定性和质量。
五、施工工艺真空绝热板干挂系统的施工工艺包括以下几个阶段：1. 基层处理：清理墙体表面，修整不平整的部分，涂刷防水层和粘结层。
2. 胶水涂刷：将胶水均匀涂刷在墙体上，确保板材能够牢固固定。
3. 真空绝热板的干挂：将真空绝热板按照顺序从下往上依次安装，采用专用的挂件将板材固定在墙体上。
建筑外墙超薄真空绝热板施工工法(2)
建筑外墙超薄真空绝热板施工工法建筑外墙超薄真空绝热板施工工法一、前言现代建筑要求不仅外观精美，更需要在保证建筑结构强度和舒适度的前提下降低能源消耗。
面对这一需求，建筑外墙超薄真空绝热板施工工法应运而生。
本文将详细介绍该工法的特点、适应范围、工艺原理、施工工艺以及其他相关内容。
二、工法特点建筑外墙超薄真空绝热板施工工法具有以下几个特点：1. 超薄设计：相较于传统的墙体绝热保温材料，该工法采用超薄的真空绝热板，大大减小了墙体厚度，提升了使用空间。
2. 高效节能：真空绝热板的卓越绝热性能可以减少热能传递，实现建筑物的高效节能，降低能源消耗。
3. 轻质材料：真空绝热板由高压复合铝质材料制成，具有较低的密度，减轻了建筑物的自重。
4. 自洁性能：表面包覆防潮层和自洁涂层，具有防污和易清洁的特点。
三、适应范围建筑外墙超薄真空绝热板施工工法适用于各类民用建筑、公共建筑、商业建筑的外墙结构。
四、工艺原理该工法的工艺原理是基于真空绝热材料的独特性能来实现高效节能的目标。
真空绝热板中的排气管将空气抽空，形成真空环境，从而大大减少了传热方式，降低了墙体热传导。
另外，工法还采用了表面处理和自洁涂层，提高了外墙的耐候性和美观度。
五、施工工艺1. 准备工作：包括现场勘察、材料准备、施工方案制定等。
2. 基础处理：对建筑的外墙基础进行清理、修补，并确保基础平整度符合要求。
3. 安装定位：利用建筑测量仪器确定真空绝热板的尺寸和安装位置。
4. 正式施工：按照施工方案，采用粘贴和密封的方式将真空绝热板固定在外墙表面。
5. 端部处理：对真空绝热板与其他构件的接触处进行密封处理，确保施工质量和绝热性能。
6. 自洁涂层：施工完成后，对外墙表面喷涂自洁涂层，提高外墙的美观度和抗污性。
六、劳动组织施工中需要组织的劳动力包括施工人员、测量人员、材料搬运人员以及质量检验人员等，根据具体工程规模和要求进行合理组织。
七、机具设备 1. 建筑测量仪器：包括测量仪、全站仪等，用于精确测量建筑外墙的尺寸和位置。
真空绝热板b类
真空绝热板b类
真空绝热板B类是一种用于隔热和保温的材料，具有较高的
绝热性能和低的热传导系数。
它由两个平行的金属板之间形成一个真空层，有效地隔绝了热量的传递。
这种材料通常用于建筑、航空航天、电子、冷冻和高温设备等领域。
真空绝热板B类具有以下优点：
1. 高绝热性能：真空层能够阻止热量的传输，使其具有较低的热传导系数，从而减少传热损失。
2. 轻巧便捷：相较于其他隔热材料，真空绝热板B类具有较
轻的重量和薄的厚度，方便携带和安装。
3. 耐久性强：真空绝热板B类通常由耐高温和耐腐蚀的材料
制成，具有较长的使用寿命。
4. 环保节能：由于其优良的绝热性能，真空绝热板B类能够
降低能源消耗，减少温室气体排放。
然而，真空绝热板B类也存在一些局限性：
1. 昂贵：相较于其他隔热材料，真空绝热板B类的成本较高，使其在一些场合可能不太经济实惠。
2. 安全性考虑：真空绝热板B类中的真空层是一种易破裂的
结构，如果受到外部力量的冲击或损坏，可能会导致绝热性能下降。
3. 应用限制：由于真空绝热板B类的特殊结构，它可能不适
用于需要大面积隔热的情况。
总的来说，真空绝热板B类具有许多优点，但也需要根据具
体的应用场景和需求来评估其适用性。

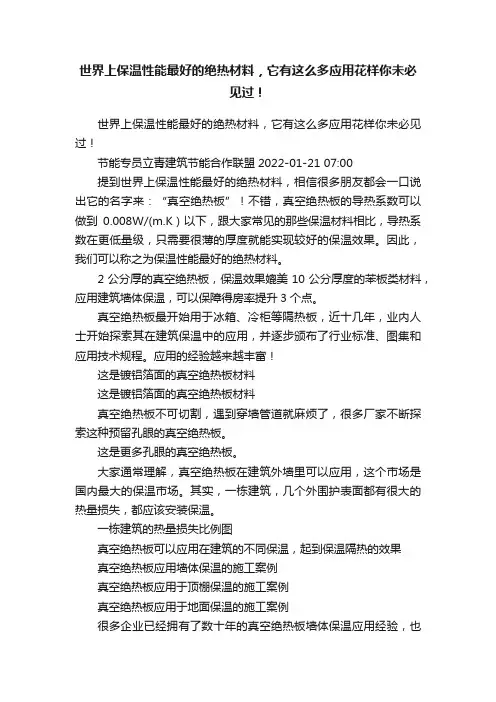

世界上保温性能最好的绝热材料，它有这么多应用花样你未必见过！
世界上保温性能最好的绝热材料，它有这么多应用花样你未必见过！世界上保温性能最好的绝热材料，它有这么多应用花样你未必见过！节能专员立青建筑节能合作联盟2022-01-21 07:00提到世界上保温性能最好的绝热材料，相信很多朋友都会一口说出它的名字来：“真空绝热板”！不错，真空绝热板的导热系数可以做到0.008W/(m.K）以下，跟大家常见的那些保温材料相比，导热系数在更低量级，只需要很薄的厚度就能实现较好的保温效果。
因此，我们可以称之为保温性能最好的绝热材料。
2公分厚的真空绝热板，保温效果媲美10公分厚度的苯板类材料，应用建筑墙体保温，可以保障得房率提升3个点。
真空绝热板最开始用于冰箱、冷柜等隔热板，近十几年，业内人士开始探索其在建筑保温中的应用，并逐步颁布了行业标准、图集和应用技术规程。
应用的经验越来越丰富！这是镀铝箔面的真空绝热板材料这是镀铝箔面的真空绝热板材料真空绝热板不可切割，遇到穿墙管道就麻烦了，很多厂家不断探索这种预留孔眼的真空绝热板。
这是更多孔眼的真空绝热板。
大家通常理解，真空绝热板在建筑外墙里可以应用，这个市场是国内最大的保温市场。
其实，一栋建筑，几个外围护表面都有很大的热量损失，都应该安装保温。
一栋建筑的热量损失比例图真空绝热板可以应用在建筑的不同保温，起到保温隔热的效果真空绝热板应用墙体保温的施工案例真空绝热板应用于顶棚保温的施工案例真空绝热板应用于地面保温的施工案例很多企业已经拥有了数十年的真空绝热板墙体保温应用经验，也反映出一些问题，对于真空绝热板来说，现场不可裁切，需要全部工厂预制，施工灵活性太差。
同时真空绝热板比较脆弱，一旦漏气，其真空度失效，保温效果就从导热系数0.008级衰减到0.030级，跟普通的挤塑板差不多了。
没有太好的解决办法，需要人们用严谨的态度来管控施工质量。
当然，我们也摸索出了一些好的策略，比如用一些保护层与真空绝热板复合，让它的保温性能得到更长时间的维系。
真空绝热板应用现状与展望
真空绝热板应用现状与展望张德信【摘要】真空绝热板(即VIP板)是一种新型高效节能绝热材料,主要应用于冰箱冰柜、冷链物流、医用及科研低温设施,自动贩售机、保温型热水器等具备保温保冷需求的行业.也可用于建筑围护或热工设备、阻抗热流传递的材料或者材料复合体.真空绝热板在未来几年随着全球经济的逐步回暖以及节能环保的需要,市场的需求将越来越大.【期刊名称】《新型建筑材料》【年(卷),期】2014(041)001【总页数】4页(P30-32,57)【关键词】真空绝热板;保温保冷;冷链物流;节能环保【作者】张德信【作者单位】中国绝热节能材料协会,北京100831【正文语种】中文【中图分类】TU111.4+1重庆市天和国际商业中心项目位于重庆市观音桥商业圈内，工程设计标高超300m，总体采用框架式剪力墙-钢管核心筒结构，其中剪力墙厚度1.2m，最大一次性浇筑长度15m，钢管核心筒直径0.5m。
依据GB 50496—2009《大体积混凝土施工规范》，该工程的剪力墙为大体积混凝土结构，受大截面、大体量、结构形式及施工工艺的影响，容易在施工阶段就出现因温度、收缩以及约束等原因而产生的危害性裂缝。
尤其是该工程混凝土强度等级达到C60，胶凝材料用量较高，由此引起的混凝土温度收缩和自收缩问题更应予以重视。
根据江苏省建筑科学研究院有限公司对多项实体结构底板、侧墙及顶板的跟踪与监测分析结果，实际工程中侧墙结构拆模前裂缝产生的关键原因在于快速的温升温降。
如图1所示的厚度为0.45m的某地下室侧墙混凝土温度监控结果表明，由于侧墙模板的作用，混凝土早期水化产生的水化热不能及时散出，进而导致混凝土出现较高的温升（1d左右出现温峰）。
在接下来的降温阶段，降温幅度达到了30℃，降温速率为6.3℃/d，远远超过混凝土结构的温降速率控制要求，导致侧墙结构由于受到底板约束而开裂。
因此，侧墙混凝土的早期开裂主要由温度收缩引起。
对本工程而言，侧墙厚度超过1m，更显著提高了混凝土水化温升，增加了温度开裂风险。
真空绝热板行业专题报告精品
真空绝热板行业专题报告目录1、VIP 板行业简介：导热系数优势显著，应用前景广阔 (2)2、市场分析：高端冰箱占比上升，能耗标准提高，刺激行业需求释放 (4)3、行业技术壁垒：芯材、阻隔膜、吸附剂均存在技术提升空间 (19)4、业内公司介绍 (23)5、风险提示 (30)1、VIP 板行业简介：导热系数优势显著，应用前景广阔真空绝热板（Vacuum Insulation Panel，简称VIP 板）是一种利用真空绝热原理生产的新型高效节能环保绝热材料，导热系数低、体积小、环保无污染，具有广阔的应用前景。
其结构主要由芯材、阻气层和吸气剂三部分组成。
VIP 板具有极低的导热系数，其中以玻璃纤维为芯材的真空绝热板的导热系数仅0.0015W/m•k 左右，约为传统绝热材料的1/6甚至更低，其厚度也仅为普通材料的1/5~1/10，并且不使用任何消耗臭氧层的物质，兼具环保和高效节能的特性。
因生产成本相对较高，真空绝热板首先在家电领域的能效要求较高、容积率要求较高的冰箱产品中应用。
目前国内市场中绝大部分的冰箱、冷柜仍以聚氨酯作为主要保温材料，导热系数高于真空绝热板。
真空绝热板作为一种新型高效节能环保绝热材料对聚氨酯泡沫的替代效应会更加明显，市场渗透率会持续提高。
和传统材料相比，真空绝热材料成本高但带来性能提升，性价比凸显。
与普通聚氨酯泡沫绝热材料相比，真空绝热板的成本相对较高，一款冰箱完全使用真空绝热板的成本比聚氨酯高出一倍左右。
但是下游冰箱客户对其设计制造的冰箱是否使用真空绝热板及每台冰箱使用量的多少主要从传统聚氨酯泡沫能否满足冰箱能效标准、冰箱容量要求、产品性价比等因素综合考虑。
在某款冰箱主要使用真空绝热板并使用少量聚氨酯泡沫后，与同尺寸传统冰箱（全部使用聚氨酯泡沫）相比，冰箱的绝热材料成本相应增加，但同时绝热性能提升了40%，冰箱更加节能环保；容积率提升20%；冰箱售价更是提升了50%，极大地提高了下游冰箱客户的潜在利润空间。
