浅论真空镀铝纸
真空镀铝薄膜概述及工艺讲解
真空镀铝薄膜概述及工艺一、概述真空蒸镀金属薄膜是在高真空（10－4mba以上）条件下，以电阻、高频或电子束加热使金属熔融气化，在薄膜基材的表面附着而形成复合薄膜的一种工艺。
被镀金属材料可以是金、银、铜、锌、铬、铝等，其中用的最多的是铝。
在塑料薄膜或纸张表面镀上一层极薄的金属铝即成为镀铝薄膜或镀铝纸。
用于包装上的真空镀铝薄膜具有以下特点：（1）和铝箔相比大大减少了铝的用量，节省了能源和材料，降低了成本。
复合用铝箔厚度多为7～9um，而镀铝薄膜的铝层厚度约为400Å（0.04um）左右，其耗铝量约为铝箔的1/200，且生产速度可高达700m／min。
（2）具有优良的耐折性和良好的韧性，很少出现针孔和裂口，无揉曲龟裂现象，对气体、水蒸汽、气味、光线等的阻隔性提高。
（3）具有极佳的金属光泽，光反射率可达97％；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。
（4）可采用屏蔽或洗脱进行部分镀铝，以获得任意图案或透明窗口，能看到包装的内容物。
（5）镀铝层导电性能好，能消除静电效应，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。
（6）对印刷、复合等后加工具有良好的适应性。
由于以上特点，使镀铝薄膜成为一种性能优良、经济美观的新型复合薄膜，在许多方面已取代了铝箔复合材料。
主要用于风味食品、日用品、农产品、药品、化妆品以及香烟的包装。
黄山永新股份有限公司生产真空镀铝薄膜已有10多年的历史，主要产品有VMPET、VMCPP、VMBOPP、VMBOPA、VMPE、VMPVC以及彩虹膜、激光防伪膜、网布等。
2002年公司与英国REXAM公司进行技术合作，将其CAMPLUS技术运用在镀铝工艺中，大幅度提高了真空镀铝薄膜的铝层牢度、阻隔性能，现已大量替代铝箔应用在奶粉、药品等包装领域。
二、真空蒸镀原理将卷筒状的待镀薄膜基材装在真空蒸镀机的放卷站上，将薄膜穿过冷却辊（蒸镀辊）卷绕在收卷站上，用真空泵抽真空，使蒸镀室中的真空度达到4×10－4mba以上，加热蒸发舟使高纯度的铝丝在1300℃～1400℃的温度下融化并蒸发成气态铝。
真空镀铝转移纸涂层表面张力与印刷适性的关系
真空镀铝转移纸涂层表面张力与印刷适性的关系谢允斌【摘要】从转移涂层树脂体系、低表面能助剂、电晕处理、温度等影响真空镀铝转移纸涂层表面张力的主要因素入手，研究了真空镀铝转移纸涂层表面张力与 UV 胶印、凹印、柔印等印刷适性的相关性。
结果表明：对于不同树脂体系的转移涂层，其表面张力与印刷适性并无必然联系，“表面张力≥38×10-5N”的要求并不适用于转移纸；但在同一树脂体系基础上，提高表面张力有助于改善印刷适性；温度对转移纸表面张力与印刷适性的影响相对较小。
%Relationship of surface tension with printability,of different printing types including UV-curing offset printing, gravure printing and flexographic printing,of vacuum plating release paper coatings is studied from several aspects including resin system of release coating,low-surface-energy additive, corona treatment, temperature and so on, which are major influence facts on the surface tension of release coatings. There is no necessary relationship between the surface tension and the printability of release coatings formulated by different resin systems,and therefore the requirement of“surface tension value should be ≥38 × 10-5 N”is not fit for release paper. However,a suitable higher surface tension of release coating based on the same resin system is benefit for the improvement of printability. Temperature shows a relatively weak influence on the surface tension and printability of release coating.【期刊名称】《北京印刷学院学报》【年(卷),期】2015(000)004【总页数】4页(P8-11)【关键词】真空镀铝转移纸;表面张力;UV胶印;凹版印刷【作者】谢允斌【作者单位】上海维凯光电新材料有限公司，上海 201111【正文语种】中文【中图分类】TQ630.7真空镀铝转移纸是近十余年快速发展起来的一种具有一定防伪功能的环保型高档包装纸，其基本结构由基膜、转移涂层、真空镀铝层、复合胶水、纸张组成，因基膜在印刷前可与转移涂层剥离而得名，业内通常简称为“镀铝纸”或“转移纸”［1-2］。
金银卡
真空镀铝纸目录概述真空镀铝纸在包装材料中的突出之处真空镀铝纸的工艺行业动态编辑本段概述真空镀铝纸是80年代以来国际上广泛用于包装行业的新型绿色包装材料。
目前真空镀铝纸最大的应用市场是北美和欧洲，这两大市场占世界市场的80％。
北美真空镀铝纸年耗量12万吨；欧洲真空镀铝纸年耗量9万吨。
过去十年间，北美和欧洲市场的真空镀铝纸的增长率达6％以上。
因此亚太地区真空镀铝纸的迅速发展已是大势所趋，前景乐观。
编辑本段真空镀铝纸在包装材料中的突出之处真空镀铝纸具有铝箔复合纸无法比拟的优点，具体如下：1．成本：镀铝的成本低于铝箔复合。
主要靠金属层厚度变小、提高生产线速度、改进设计和材料管理等方面来达到降低成本的目的。
首先镀铝纸的铝层厚度仅为0.025um～0.035um，是铝箔复合纸用铝量的1／200～1／300，即用铝量少；其次适合高速印刷，比铝箔复合纸来制作的烟标大约高出200包／分钟；此外PET膜可反复使用6～8次。
因此最终使得真空镀铝纸比铝箔纸在成本费用上能节约10％。
2．环保和卫生：铝箔金银卡纸、PET复合卡纸虽然已成为装饰性能与防伪性能均佳的高档包装材料，但它们是非环保材料。
铝箔金银卡纸是铝箔与纸的复合产品，铝箔厚度为7um，因此既不能作为铝制品回收，也无法作为纸类回收，无法完全焚烧，不利于环保。
PET复合卡纸是镀铝膜与纸的复合产品，由于塑料膜不能降解，也不利于环保。
镀铝纸则由于使用铝材料最少，故镀铝纸容易处理和再生利用，属于环保型产品。
另外，镀铝纸生产所用原辅材料无气味、无毒，符合美国FDA标准，具有卫生性。
3．防伪：真空镀铝纸易于进行镭射全息处理，处理后的真空镀铝纸称为镭射喷铝纸(简称镭射纸)。
镭射喷铝纸是将激光全息的图案或文字信号通过模压的方式加载到喷铝纸的表面而成。
镭射喷铝纸的镭射亮度比普通镭射透明膜的亮度强几倍，镭射图案擦不掉，而且镭射喷铝纸的生产工艺较为复杂，科技含量高，设备投资大，使得假冒伪劣产品望而却步，所以镭射喷铝纸有很好的防伪性。
镀铝膜简介
镀铝膜简介
1，真空镀铝薄膜的定义
真空镀铝薄膜是真空蒸镀金属薄膜的一种，它是在高真空（1kpa)条件下，以电阻、高频或电子束加热使铝熔融气化，在薄膜基材的表面附着而形成复合薄膜的一种工艺，在塑料薄膜或者纸张表面镀上一层极薄的金属铝即成为镀铝薄膜或镀铝纸。
2，真空镀铝薄膜的特点
用于包装上的真空镀铝薄膜具有以下特点。
(1)和铝箔相比大大减少了铝的用量，节省了能源和材料，降低了成本。
复合用铝箔厚度多为7-9um，而镀铝薄膜,铝层厚度多为0.04um，其耗铝量约为铝箔的1/200，且生产速度可高达700m/min。
(2)具有优良的耐折性和良好的韧性，很好出现真孔和裂口，无柔曲龟裂现象，对气体、水蒸气、气味、光线等的阻隔性提高。
(3)具有极佳的金属光泽，光反射率可达92%；且可以通过涂料处理形成彩色膜，其装潢效果是铝箔所不及的。
(4)可采用屏蔽或者洗脱进行部分镀铝，以获得任意图案或透明窗口，能看到包装的内容物。
(5)邯郸市达南科机械科技，专业生产达科牌镀铝机弧形辊。
维修进口弧形辊，西科弧形辊，Kickert
(6)度铝层导电性能好，能消除静电效应，尤其包装粉末状产品时，不会污染封口部分，保证了包装的密封性能。
(7)对银刷、复合等后加工具有良好的适应性。
由于具有以上特点，镀铝薄膜成为一种性能优良、经济美观的复合薄膜，在许多方面已经代替了铝箔复合材料，主要用于风味食品、日用品、农产品、药品、化妆品以及香烟包装。
真空镀铝纸：新型环保包装材料走俏市场
于 进行 镭射 全息 处理 ，具有 很 好
真空镀铝纸应 用广泛 ，市场
前景光明
真空镀 铝 纸切 合 了当今 国 家
的防伪作 用。 高 湿 强 啤 酒 标 签 用 真 空 镀
铝 纸 主 要 应 用 于 可 印 刷 并 可 回
１６ 度以上，光亮度才可达￣ Ｐ Ｔ １ ＩＥ Ｊ 复合材料的水平。 铝层 过薄 ，不 适 合某些 印刷 方 式 和 复 杂 工 艺 。真 空镀 铝 纸 的铝层 过薄 ，容 易对 材料造 成划
水 、光 的性 能 几 乎 一 样 。
在 成 本 上 ， 镀 铝 纸 的 铝 层
厚 度 仅 为 铝 箔 复 合 纸 用 铝 量 的
ｉ２ ｏ ｉ３ ｏ ／ ｏ － ／ ｏ ，用铝量少 ；其次，
多采用的铝箔金银卡纸 、Ｐ Ｔ Ｅ 复合 卡纸虽 然已成 为装 饰性 能与 防伪 性 能均佳 的高 档包装 材料 ，但它 们是 非环保材料。 真 空镀 铝 纸适 应环 保 的要求 和 降低包 装成本 的需要 ， 比铝箔 纸 等更节 约资源 ，适 用范 围广 ， 市场前景光 明。
原辅 材料无 气 味 、无 毒，符 合美
国 ＦＡ 准 和欧 盟 相 关标 准 。 Ｄ标
在 印刷 效果 上 ，真 空镀铝 纸 表 面强 度高 ，对提 高生产 效率 ，
稳定 印刷质量有 良好的适应性 。
在 物理 性能 上 ，真 空镀铝 纸 与铝箔复 合 纸的外观 和 阻 隔气 、
７ ｌ Ｎ ＩｏＮ Ｅ Ｔ 弓 ｖＲ Ｍ Ｎ Ｅ
前景 。
衬纸５ 吨左右 ，可降低生产成本 万 １ 亿 元 以上 。据 了解 ， 目前我 国 ｏ 已有 ２ 多 家大 型烟企 开始 采用 真 ｏ
空镀 铝 纸 。
镀铝纸市场前景

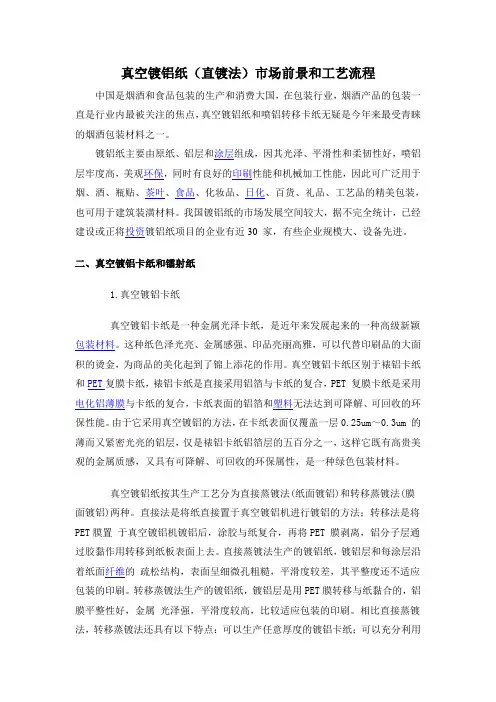

真空镀铝纸（直镀法）市场前景和工艺流程中国是烟酒和食品包装的生产和消费大国，在包装行业，烟酒产品的包装一直是行业内最被关注的焦点，真空镀铝纸和喷铝转移卡纸无疑是今年来最受青睐的烟酒包装材料之一。
镀铝纸主要由原纸、铝层和涂层组成，因其光泽、平滑性和柔韧性好，喷铝层牢度高，美观环保，同时有良好的印刷性能和机械加工性能，因此可广泛用于烟、酒、瓶贴、茶叶、食品、化妆品、日化、百货、礼品、工艺品的精美包装，也可用于建筑装潢材料。
我国镀铝纸的市场发展空间较大，据不完全统计，已经建设或正将投资镀铝纸项目的企业有近30 家，有些企业规模大、设备先进。
二、真空镀铝卡纸和镭射纸1.真空镀铝卡纸真空镀铝卡纸是一种金属光泽卡纸，是近年来发展起来的一种高级新颖包装材料。
这种纸色泽光亮、金属感强、印品亮丽高雅，可以代替印刷品的大面积的烫金，为商品的美化起到了锦上添花的作用。
真空镀铝卡纸区别于裱铝卡纸和PET复膜卡纸，裱铝卡纸是直接采用铝箔与卡纸的复合，PET 复膜卡纸是采用电化铝薄膜与卡纸的复合，卡纸表面的铝箔和塑料无法达到可降解、可回收的环保性能。
由于它采用真空镀铝的方法，在卡纸表面仅覆盖一层0.25um～0.3um 的薄而又紧密光亮的铝层，仅是裱铝卡纸铝箔层的五百分之一，这样它既有高贵美观的金属质感，又具有可降解、可回收的环保属性，是一种绿色包装材料。
真空镀铝纸按其生产工艺分为直接蒸镀法(纸面镀铝)和转移蒸镀法(膜面镀铝)两种。
直接法是将纸直接置于真空镀铝机进行镀铝的方法；转移法是将PET 膜置于真空镀铝机镀铝后，涂胶与纸复合，再将PET 膜剥离，铝分子层通过胶黏作用转移到纸板表面上去。
直接蒸镀法生产的镀铝纸，镀铝层和每涂层沿着纸面纤维的疏松结构，表面呈细微孔粗糙，平滑度较差，其平整度还不适应包装的印刷。
转移蒸镀法生产的镀铝纸，镀铝层是用PET膜转移与纸黏合的，铝膜平整性好，金属光泽强，平滑度较高，比较适应包装的印刷。
真空镀铝纸酒标胶印工艺
真空镀铝纸酒标胶印工艺近年来，用真空镀铝纸制作的酒类商标得到广泛使用。
用70g湿强度标贴纸作基材，采用真空蒸镀方法将铝加工到纸张表面的镀铝纸制作的啤酒瓶贴不仅外观具有和传统的铝箔纸同样华丽的金属质感，提高产品的档次，而且由于其铝层极薄，仅为铝箔纸的几百分之一，故内在性能更像纸而不像箔，能适应灌装线每小时4～6万瓶高速贴标和热碱水回收瓶清洗要求，强度高、价格低、可降解、可回收再生，符合环保要求，需求量逐年增长，打开了金属纸印刷新的市场空间。
国内镀铝纸酒标的印制从最初为少数印刷企业以胶印领先专业化生产，发展到了目前引进窄幅柔性版生产线大批量印刷和众多厂家胶印地域性配套角逐市场的局面。
柔印以色彩艳丽、即时干燥、多色专色印刷和长版经济性见长，而胶印则在制版费用低、套印精度高、网点图案层次丰富方面优于柔印，特别适应普通以胶印为主的中小企业以小批量、多品种、高精度、灵活性的优势，用胶印方法印制高档精细的镀铝纸酒标，适应市场酒类新品种多、包装装潢改版快、流行周期缩短的需要，关键是要克服镀铝纸吸墨性差、干燥慢而造成的消耗大、生产周期长的缺点。
根据我们几年来的实践经验认为，镀铝纸酒标胶印工艺应注意以下几方面：一、镀铝纸的结构和制造工艺特点对印刷适性和使用性能的影响镀铝纸表面的面涂层是一种高分子材料，能防止铝膜氧化并提高金属铝的表面能，增加油墨附着性，使纸张具备良好的印刷适性。
对镀铝纸酒标印刷质量与加工贴标和洗瓶等有直接影响的是纸张的吸墨性、干与湿强度、尺寸稳定性、铝膜面抗剥离性、耐碱性、碱穿透性和反面吸水性等，这些技术指标与材质结构、基纸质量和制造工艺因素等密切相关。
直接法镀铝纸的镀铝层和面涂层沿着纸面纤维的疏松结构，表面接触面积大，呈极细微孔隙粗糙面，金属光泽反射柔和，油墨附着力、干燥与抗粘脏性较好，金属面抗剥离性强。
这种结构也有利于洗瓶时热碱水从表面渗入，商标脱落快，因而适合印制多色网点图案用于高速贴标的精细啤酒标。
真空镀铝工艺
真空镀铝工艺真空镀铝是在真空状态下，将铝金属加热熔融至蒸发，铝原子凝结在高分子材料表面，形成极薄的铝层。
真空镀铝要求基材表面光滑、平整、厚度均匀；挺度和摩擦系数适当；表面张力大于38 Dｙn/Cm2；热性能好，经得起蒸发源的热辐射和冷凝热的作用；基材含水量低于0.1 %。
常用的镀铝基材有聚酯（PET）、聚丙烯（PP）、聚酰胺（PA）、聚乙烯（PE）、聚氯乙烯（PVC）等薄膜，工艺要求；真空度不得低于103PA，以免出现褐色条纹或铝层厚度不均现象；控制好系统张力，开启冷却系统，避免薄膜受热出现拉伸变形；精确控制卷取速度（28 0～320m/min）、送铝速度（0.4～0．7m/ min?2mm铝丝）及蒸发舟加热电流，以获得产品要求的铝层厚度（100～300A°）；可预先在薄膜上涂布一定干量的底胶，并充分干燥，再经真空镀铝，可提高铝层与薄膜的结合力。
而后在铝膜上涂布一定量的保护树脂，防止铝层氧化变质。
经此工艺形成的镀铝薄膜，耐摩擦，且不易变质。
真空镀铝常见质量问题及解决方法如下：1、薄膜表面出现褐色条纹原因：①真空度低解决方法：清洁真空室内的送铝、蒸镀装置、冷却系统、放卷、卷取装置及导辊；检查抽真空系统；降低环境湿度。
②薄膜释放气体。
解决方法：薄膜预干燥；延长抽真空时间。
③喷铝过多。
解决方法：提高车速；降低蒸发舟电流；降低送铝速度。
④蒸发舟内有杂质。
解决方法：清洁蒸发舟及热屏蔽板。
⑤蒸发舟老化。
解决方法：更换蒸发舟。
2、镀铝时薄膜出现孔洞原因：①蒸发舟内铝料太满。
解决方法：降低送铝速度；提高蒸发舟电流。
②真空室内蒸发舟之间出现短路。
解决方法：排除短路。
③真空室内杂质飞溅解决方法：清洁真空室内壁、送铝蒸镀装置、冷却转鼓、放卷、卷取装置及各导辊。
3、镀铝时薄膜出现拉伸现象原因：①基材张力太大。
解决方法：调节放卷、卷取张力控制系统，适当减少张力。
②冷却系统工作失常。
解决方法：检查冷却系统，并排除故障。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摘要：随着科技的发展和人们生活水平的提高，人们越来越注重资源的可持续发展与生
存环境的保护，要求绿色生产、绿色消费。真空镀铝纸便是在食品、卷烟、日化等领域的产
品包装绿色化的过程中产生的。本文对真空镀铝纸的优点、生产、检测及应用进行了简单的
概述与分析。关键词：真空镀铝纸；生产；应用；当今世界推行的是绿色，绿色生产、绿色
消费已成为人们新的追求。对于包装业也要求包装绿色化，前不久，德国企业就对我国食品
出口时使用的包装用瓦楞纸箱提出了三点环保要求。绿色包装就要求包装设计简单化、轻量
化，材料设计单一化、可循环再生设计、重复使用设计、可降解腐化设计[1]。正是在这种观
念的指引以及技术进步的条件下，真空镀铝纸在印刷与包装行业中占据了越来越重要的地位。
真空镀铝纸是20世纪70年代后期[2]开始应用于标签和装饰礼品包装上。在90年代后期[3]，
才以其环保产品的良好形象及成熟的加工设备和工艺风靡于欧美市场，随后登陆我国市场。
由于它具有高贵美观的金属质感，与同类产品相比较为低廉的价格成本，稳定可靠的印刷性
能，良好的防潮、保湿性能，以及可降解、可回收的环保性能，越来越受到印刷和包装业的
喜爱，应用范围越来越广[4]。1真空镀铝纸的优点真空镀铝纸的优点主要是针对铝箔复合纸
和镀铝PET复合膜纸来说的。优点主要有以下几点：（1）耗铝量小，有利于节约资源，降低
成本，提高效益。铝箔复合纸是将铝箔与纸复合而形成的一种复合卡纸，即在复合机中，利
用胶粘剂将压延铝箔与基纸贴合在一起。真空镀铝纸则是在高真空条件下，使铝材蒸发，铝
分子冷凝沉积在经预涂布的纸张上，使之形成一层光亮的铝膜而形成的。与真空镀铝纸相比，
铝箔复合纸的耗铝量是它的200多倍，可以大大的降低成本，节约能源。（2）有利于环境的
保护、废物处理的减少和资源的再生利用。铝箔复合纸的压延铝箔厚度一般为6～7μm，而
真空镀铝纸铝膜厚度仅为0.02～0.04μm。所以，真空镀铝纸作为包装用纸回收处理时，其
铝箔在碱性溶液中溶解所需的时间较复合铝箔纸短，并且在自然环境中，真空镀铝纸比复合
铝箔纸更容易被土壤中微生物降解，而且降解产物容易被土壤吸收[4]。镀铝PET复合膜纸是
镀铝膜和纸张的复合产品，由于塑料膜不能降解，也不利于环保。另外，镀铝纸生产所用原
辅材料无气味、无毒，符合美国FDA标准，具有卫生性。（3）可以进行激光防伪处理。PET
膜经模压处理，再经镀铝后转移到纸张上，使真空镀铝纸表面显现出光芒四射、耀眼的激光
防伪图案。这些图案可根据客户的要求制作成文字、线条和图像，有利于客户推广品牌和形
象。因为全息激光防伪纸张制作投资大，制作工艺难，不利于小规模公司仿制，具有一定的
防伪效果。其还符合时效性、美观性、识别性、通用性、经济性五项国际包装行业对包装材
料提出的指标[5]。（4）印刷适性比较广泛的。适用于胶印、凹印、柔印、丝印及组合印刷等
印刷常用工艺。2真空镀铝纸的生产2.1真空镀铝原理真空镀铝法又称真空蒸镀法或真空镀
膜法，它是在高度真空的条件下，加热某种低熔点的金属蒸镀材料（例如铝）使其迅速蒸发、
扩散并沉积到被镀部件的表面上，从而完成薄膜镀层的过程[6]。真空镀铝是刚开始主要用于
光学仪器，做光学镜片的透明膜和反射膜，微型天线电线路的真空蒸发电路等[7]。真空镀铝
纸是真空蒸镀技术在造纸行业中应用的产品。真空蒸镀设备装置[7]由真空抽气和电器控制系
统及蒸发镀膜室组成，当中真空镀膜机是关键设备。加工时将经底涂处理的纸基材放在镀膜
机内的架子上，将很高纯度的A00铝丝放在架上的电热丝上，然后合上密封罩，在高真空度
和一定温度下，铝丝通电加热溶化，迅速由固体溶为液体，蒸发的铝分子在底材上沉积重新
结聚，从而在纸基材上形成一层薄薄的光亮金属铝膜。由于铝是一种化学性质活泼的金属，
在高温条件下游离的铝分子在空气中会迅速被氧化，阻碍铝膜的形成。而在一定真空条件下，
铝分子与氧气的反应的机会大大减少，同时分子间的碰撞机率也减少，使铝分子的自由形成
增加，提高了形成铝膜的速度和光亮度。因此，镀膜机内真空度的高低，直接影响着镀铝质
量和生产效率。2.2真空镀铝纸的生产工艺真空镀铝纸主要由原纸、涂层和铝层组成，按生
产工艺可分为直接蒸镀法和转移蒸镀法。直接蒸镀法是将卷筒纸直接装到真空镀铝机上直接
镀铝，这种工艺对纸张有较高的要求，适用于薄纸型。目前，所用原纸仍以进口为主，因而
在国产原纸未能大量供货之前，该产品的推广受到一定限制。并且对配套设备精度、涂层质
量要求甚微苛刻，此方法仍处于一种开发阶段。工艺流程图如图1[1，4，8]所示。
