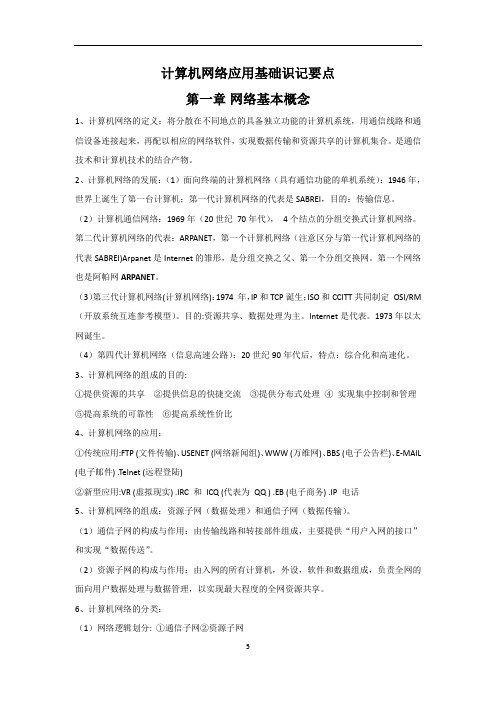

计算机网络应用基础识记要点第一章网络基本概念1、计算机网络的定义：将分散在不同地点的具备独立功能的计算机系统，用通信线路和通信设备连接起来，再配以相应的网络软件，实现数据传输和资源共享的计算机集合。
是通信技术和计算机技术的结合产物。
2、计算机网络的发展：（1）面向终端的计算机网络（具有通信功能的单机系统）：1946年，世界上诞生了第一台计算机；第一代计算机网络的代表是SABREI，目的：传输信息。
（2）计算机通信网络：1969年（20世纪70年代），4个结点的分组交换式计算机网络。
第二代计算机网络的代表：ARPANET，第一个计算机网络（注意区分与第一代计算机网络的代表SABREI)Arpanet是Internet的雏形，是分组交换之父、第一个分组交换网。
第一个网络也是阿帕网ARPANET。
（3）第三代计算机网络(计算机网络)：1974 年，IP和TCP诞生；ISO和CCITT共同制定OSI/RM （开放系统互连参考模型）。
目的:资源共享、数据处理为主。
Internet是代表。
1973年以太网诞生。
（4）第四代计算机网络（信息高速公路）：20世纪90年代后，特点：综合化和高速化。
3、计算机网络的组成的目的:①提供资源的共享②提供信息的快捷交流③提供分布式处理④实现集中控制和管理⑤提高系统的可靠性⑥提高系统性价比4、计算机网络的应用：①传统应用:FTP (文件传输)、USENET (网络新闻组)、WWW (万维网)、BBS (电子公告栏)、E-MAIL (电子邮件) .Telnet (远程登陆)②新型应用:VR (虚拟现实) .IRC 和ICQ (代表为QQ ) .EB (电子商务) .IP 电话5、计算机网络的组成：资源子网（数据处理）和通信子网（数据传输）。
（1）通信子网的构成与作用：由传输线路和转接部件组成，主要提供“用户入网的接口”和实现“数据传送”。
（2）资源子网的构成与作用：由入网的所有计算机，外设，软件和数据组成，负责全网的面向用户数据处理与数据管理，以实现最大程度的全网资源共享。
软件资格考试网络管理员(初级)(基础知识、应用技术)合卷试卷及解答参考
软件资格考试网络管理员(基础知识、应用技术)合卷(初级)模拟试卷及解答参考一、基础知识（客观选择题，75题，每题1分，共75分）1、在计算机网络中，以下哪个设备用于连接多个网络设备，以扩展网络覆盖范围？A. 路由器B. 交换机C. 集线器D. 网关答案：C解析：集线器（Hub）是一种物理层设备，用于将多个网络设备连接在一起，以扩展网络的物理覆盖范围。
路由器（Router）用于在不同网络之间转发数据包，交换机（Switch）用于在局域网内交换数据，网关（Gateway）则用于连接不同类型的网络。
2、在TCP/IP协议栈中，负责处理网络层及以上各层之间的数据传输和同步的协议是：A. IP协议B. TCP协议C. UDP协议D. ICMP协议答案：B解析：TCP（传输控制协议）负责在IP网络中提供可靠的、面向连接的数据传输服务，它负责处理网络层及以上各层之间的数据传输和同步。
IP（互联网协议）负责处理数据包在网络中的传输，UDP（用户数据报协议）提供无连接的数据传输服务，而ICMP （互联网控制消息协议）用于发送控制消息。
3、以下关于IP地址的说法正确的是（）。
A. IP地址是由32位二进制数字组成，通常以点分十进制形式表示B. 公有IP地址和私有IP地址可以混合使用在同一网络中C. 每个网络中的广播地址是唯一的D. IP地址分为A类、B类、C类、D类和E类，其中D类地址用于多点播送答案：A解析：IP地址确实是由32位二进制数字组成，通常以点分十进制形式表示，例如192.168.1.1。
公有IP地址和私有IP地址不能混合使用在同一网络中，因为私有IP 地址是为了在内部网络中使用而设计的，不会在互联网上路由。
每个网络中的广播地址是唯一的，因为广播地址用于向同一网络中的所有设备发送消息。
IP地址分为A类、B 类、C类、D类和E类，其中D类地址确实用于多点播送。
因此，正确答案是A。
4、以下关于局域网交换机的描述，错误的是（）。
黑客入门(超级详细版)
黑客入门(超级详细版)
三、系统与系统环境： 电脑要运作必须安装操作系统，如今流行的操作系统主要由UNIX、Linux、Mac、BSD、 Windows2000、Windows95/98/Me、Windows NT等，这些操作系统各自独立运行，它们有自 己的文件管理、内存管理、进程管理等机制，在网络上，这些不同的操作系统既可以作为服 务器、也可以作为客户端被使用者操作，它们之间通过“协议”来完成信息的交换工作。 不同的操作系统配合不同的应用程序就构成了系统环境，例如Linux系统配合Apache软件可 以将电脑构设成一台网站服务器，其他使用客户端的电脑可以使用浏览器来获得网站服务器 上供浏览者阅读的文本信息；再如Windows2000配合Ftpd软件可以将电脑构设成一台文件服 务器，通过远程ftp登陆可以获得系统上的各种文件资源等。 四、IP地址和端口： 我们上网，可能会同时浏览网页、收发电子邮件、进行语音聊天……如此多的网络服务项目 ，都是通过不同的协议完成的，然而网络如此之大，我们的电脑怎么能够找到服务项目所需 要的电脑？如何在一台电脑上同时完成如此多的工作的呢？这里就要介绍到IP地址了。 每一台上网的电脑都具有独一无二的IP地址，这个地址类似于生活中人们的家庭地址，通过 网络路由器等多种物理设备（无需初级学习者理解），网络可以完成从一个电脑到另一个电 脑之间的信息交换工作，因为他们的IP地址不同，所以不会出现找不到目标的混乱局面。但 是黑客可以通过特殊的方法伪造自己电脑的IP地址，这样当服务器接受到黑客电脑（伪IP地 址）的请求后，服务器会将应答信息传送到伪IP地址上，从而造成网络的混乱。当然，黑客 也可以根据IP地址轻易的找到任何上网者或服务器，进而对他们进行攻击（想想现实中的入 室抢劫），因而如今我们会看到很多关于《如何隐藏自己IP地址》的文章。 接下来我解释一下上面提到的第二个问题：一台电脑上为什么能同时使用多种网络服务。这 好像北京城有八个城门一样，不同的协议体现在不同的网络服务上，而不同的网络服务则会 在客户端电脑上开辟不同的端口（城门）来完成它的信息传送工作。当然，如果一台网络服 务器同时开放了多种网络服务，那么它也要开放多个不同的端口（城门）来接纳不同的客户 端请求。 网络上经常听到的“后门”就是这个意思，黑客通过特殊机能在服务器上开辟了一个网络服 务，这个服务可以用来专门完成黑客的目的，那么服务器上就会被打开一个新的端口来完成 这种服务，因为这个端口是供黑客使用的，因而轻易不会被一般上网用户和网络管理员发现 ，即“隐藏的端口”，故“后门”。 每一台电脑都可以打开65535个端口，因而理论上我们可以开发出至少65535种不同的网络服 务，然而实际上这个数字非常大，网络经常用到的服务协议不过几十个，例如浏览网页客户 端和服务端都使用的是80号端口，进行IRC聊天则在服务端使用6667端口、客户端使用1026 端口等。 五、漏洞： 漏洞就是程序中没有考虑到的情况，例如最简单的“弱口令”漏洞是指系统管理员忘记屏蔽 某些网络应用程序中的账号；Perl程序漏洞则可能是由于程序员在设计程序的时候考虑情况 不完善出现的“让程序执行起来不知所措”的代码段，“溢出”漏洞则属于当初设计系统或 者程序的时候，没有预先保留出足够的资源，而在日后使用程序是造成的资源不足；特殊IP 包炸弹实际上是程序在分析某些特殊数据的时候出现错误等…… 总而言之，漏洞就是程序设计上的人为疏忽，这在任何程序中都无法绝对避免，黑客也正是 利用种种漏洞对网络进行攻击的，本章开始的字眼儿“网络安全”实际就是“漏洞”的意思
10月全国自考试题及答案解析计算机与网络技术基础
全国2018年10月高等教育自学考试计算机与网络技术基础试题课程代码：00894一、单项选择题（本大题共20小题，每小题1分，共20分）在每小题列出的四个备选项中只有一个是符合题目要求的，请将其代码填写在题后的括号内。
错选、多选或未选均无分。
1．八进制数的基数是（）A．2 B．8C．10 D．162．信息处理的本质就是（）A．信息收集B．信息管理C．数据处理D．数据计算3．计算机软件系统中最基本、最重要的系统软件是（）A．操作系统B．文字处理程序C．数据库管理系统D．应用软件4．一个IP地址占据的比特数是（）A．16 B．24C．32 D．485．数据通信网即（）A．计算机网络B．通信子网C．分布式系统D．联机系统6．就使用范围而言，只为一个或几个部门提供服务的网络是（）A．广域网B．专用网C．因特网D．公用网7．HDLC的信息帧中，N(S)表示的含义是（）A．要求重发的数据帧号B．接收的数据帧号C．出错的数据帧号D．发送的数据帧号8．在OSI参考模型中，为网络层提供连接服务的是（）A．运输层B．会话层C．数据链路层D．物理层19．A TM网络中信元长度的字节数为（）A．53 B．63C．73 D．12810．子网内的一个网络层实体与子网外的一个网络层实体之间的协议是（）A．子网路由协议B．子网相关汇合协议C．子网无关汇合协议D．子网接入协议11．市话网在数据传输期间，在源节点与目的节点之间有一条利用中间节点构成的物理连接线路，则这种市话网采用的交换方式是（）A．电路交换B．报文交换C．分组交换D．数据交换12．网络层以上使用的中继系统是（）A．转发器B．网桥C．路由器D．网关13．在ARPA网中，每个IMP最多可连接的主机数为（）A．2个B．4个C．6个D．8个14．在ARPANET的通信协议中，规定了主机和IMP之间的通信方式的是（）A．IMP-IMP协议B．源IMP-目标IMP协议C．HOST-IMP协议D．HOST-HOST协议15．Windows NT系统属于网络操作系统中的（）A．对等式B．联机式C．集中式D．客户／服务器模式16．UNIX系统中，设备与核心之间每次传送一个数据块的是（）A．字符设备文件B．块设备文件C．标准设备文件D．管道文件17．密码技术中，识别个人、网络上的机器或机构的技术称为（）A．认证B．数字签名C．签名识别D．解密18．网络管理中，作为维护网络正常有序运行的重要手段是（）A．配置管理B．故障管理2C．安全管理D．性能管理19．客户能绕过代理系统是因为在客户与代理服务器之间存在（）A．双重宿主主机B．IP级连通C．堡垒主机D．屏蔽路由器20．Internet中的WWW服务使用的协议是（）A．SNMP B．FTPC．DNS D．HTTP二、填空题（本大题共15小题，每小题1分，共15分）请在每小题的空格中填上正确答案。
超详细高一信息技术教案浙教版
超详细高一信息技术教案浙教版一、教学内容本节课选自浙教版高中信息技术教材第二册第五章《网络与信息安全》的第一节“网络基础知识”。
具体内容包括：网络的基本概念、网络的分类与结构、网络协议、网络设备及其作用、网络接入方式。
二、教学目标1. 了解网络的基本概念，理解网络的作用及其在生活中的应用。
2. 掌握网络的分类与结构，学会区分不同类型的网络。
3. 了解网络协议的基本概念，理解常见网络协议的作用。
三、教学难点与重点教学难点：网络协议的理解、网络设备的识别与作用。
教学重点：网络的基本概念、网络的分类与结构。
四、教具与学具准备1. 教具：多媒体教学设备、网络设备模型、PPT课件。
2. 学具：计算机网络基础知识手册、随堂练习题。
五、教学过程1. 实践情景引入（5分钟）2. 知识讲解（15分钟）（1）网络的基本概念（2）网络的分类与结构（3）网络协议（4）网络设备及其作用3. 例题讲解（10分钟）选取一道关于网络基础知识的例题，引导学生分析问题、解决问题，巩固所学知识。
4. 随堂练习（10分钟）布置一些关于网络基础知识的选择题和填空题，让学生独立完成，检验学习效果。
5. 小组讨论与分享（10分钟）将学生分成小组，讨论网络在我们生活中的应用及其优点和缺点，每组派代表进行分享。
六、板书设计1. 网络基础知识2. 内容：（1）网络的基本概念（2）网络的分类与结构（3）网络协议（4）网络设备及其作用七、作业设计1. 作业题目：（1）简述网络的基本概念及其作用。
（2）列举三种常见的网络协议，并简要介绍其作用。
（3）分析家庭网络接入方式的优缺点。
2. 答案：（1）网络是由计算机、通信设备等连接而成的系统，用于实现数据传输、资源共享等功能。
网络的作用包括：提高信息传输效率、实现资源共享、促进人与人之间的沟通等。
（2）常见网络协议有：TCP/IP协议、HTTP协议、FTP协议。
其中，TCP/IP协议是互联网的基础协议，负责数据传输的可靠性和路由选择；HTTP协议用于网页传输；FTP协议用于文件传输。
计算机网络应用基础习题集(含答案)
《计算机网络应用基础》课程习题集【说明】：本课程《计算机网络应用基础》（编号为03009）共有单选题,判断改错题,简答题,计算题1,计算题2, 填空题等多种试题类型，其中，本习题集中有[简答题]等试题类型未进入。
一、单选题1.计算机网络中可以共享的资源包括( )A.硬件、软件、数据B.主机、外设、软件C.硬件、程序、数据D.主机、程序、数据2.在TCP/IP体系结构中，与OSI参考模型的网络层对应的是( )A.网络接口层B.互联层C.传输层D.应用层3.完成路径选择功能是在OSI模型的( )A.物理层B.数据链路层C.网络层D.运输层4.在以太网中，冲突( )A.是由于介质访问控制方法的错误使用造成的B.是由于网络管理员的失误造成的C.是一种正常现象D.是一种不正常现象5.下面关于以太网的描述哪个是正确的( )A.数据是以广播方式发送的。
B.所有节点可以同时发送和接受数据。
C.两个节点相互通信时，第3个节点不检测总线上的信号。
D.网络中有一个控制中心，用于控制所有节点的发送和接受。
6.为局域网上各工作站提供完整数据、目录等信息共享的服务器是（）服务器。
A．磁盘 B．终端C．打印 D．文件7.接收端发现有差错时，设法通知发送端重发，直到正确的码字收到为止，这种差错控制方法称为（）。
A．前向纠错 B．自动请求重发C．冗余检验 D．混合差错控制8. HDLC是（）。
A．面向字符型的同步协议 B．面向比特型的同步协议C．异步协议 D．面向字计数的同步协议9.一般认为决定局域网特性的主要技术有三个，它们是（）。
A．传输媒体、差错检测方法和网络操作系统B．通信方式、同步方式和拓朴结构C．传输媒体、拓扑结构和媒体访问控制方法D．数据编码技术、媒体访问控制方法和数据交换技术10.字符问的同步定时是指（）。
A．字符问问隔任意 B．字符问比特凤间隔任意C．字符间间隔固定 D．字符内比特间间隔固定11. FDDI标准规定网络的传输介质采用( )A.非屏蔽双绞线B.屏蔽双绞线C.光纤D.同轴电缆12.在计算机网络中，所有的计算机均连接到一条公共的通信传输线路上，这种连接结构被称为( )A.总线结构B.环型结构C.星型结构D.网状结构13.下面不属于网卡功能的是( )A.实现介质访问控制B.实现数据链路层的功能C.实现物理层的功能D.实现调制和解调功能14.对于用集线器连接的共享式太网哪种描述是错误的( )A.集线器可以放大所接收的信号。
国开 期末考试《网络实用技术基础》机考满分答案—第8套
国开期末考试《网络实用技术基础》机考满分答案—第8套2379《网络实用技术基础》-0008 机考期末题库（整套试题相同）一、单项选择题（共30题，共60分）1、通过网络发送电子邮件是利用了网络的（）功能。
A、数据处理B、资源共享C、数据传输D、设备管理正确答案：C2、在计算机网络中，通常所说的WLAN是指（）。
A、局域网B、广域网C、无线局域网D、对等网正确答案：C3、与通信介质直接相连，在机械层面上传输比特流，这是（）的功能。
A、物理层B、数据链路层C、网络层D、应用层正确答案：A4、在Internet中，按（）进行寻址。
A、邮件地址B、IP地址C、MAC地址D、网线接口地址正确答案：B5、令牌总线网采用（）协议标准。
A、IEEE 802.3B、IEEE 802.5C、IEEE 802.4D、IEEE 802.6正确答案：C6、无线局域网中的终端设备，如笔记本电脑通过（）连接无线路由器。
A、双绞线B、光纤C、同轴电缆D、无线接入点正确答案：D7、不属于卫星通信技术优点的是（）。
A、覆盖面积广B、数据传输量大C、不受地理环境限制D、性价比低正确答案：D8、交换机工作在OSI七层模型中的（）。
A、物理层B、数据链路层C、网络层D、应用层正确答案：B9、（）表示非对称数字用户线。
A、ADSLB、HDSLC、SDSLD、VDSL正确答案：A10、要组建一个有20台计算机联网的电子阅览室，连结这些计算机的恰当方法是（）。
A、用双绞线通过交换机连接B、用双绞线直接将这些机器两两相连C、用光纤通过交换机相连D、用光纤直接将这些机器两两相连正确答案：A11、（）协议用于实现网络中的组管理与多播应用。
A、ARPB、RARPC、ICMPD、IGMP正确答案：D12、关于IPv6地址书写正确的是（）。
A、231A:CD00:0000:1001:3232:0000:Z200B、231A:CD00::1001: 3232:0C、231A、1001、3232.1602D、231A:CD00::1001: 3232::正确答案：B13、关于路由器的描述，错误的是（）。
最新国家开放大学电大《网络实用技术基础》机考单选题题库及答案
最新国家开放大学电大《网络实用技术基础》机考单选题题库及答案单选题题目1（）不属于计算机网络四要素。
选择一项：A. 计算机系统B. 传输介质C. 用户D. 网络协议题目2计算机网络的基本功能包括（）。
选择一项：A. 数据处理、信号分析B. 数据传输、资源共享C. 数据存储、资源管理D. 任务调度、设备管理题目3网络中的用户共同使用一台网络打印机，这属于利用了网络的（）功能。
选择一项：A. 数据处理B. 资源共享C. 数据传输D. 设备管理题目4通过网络发送电子邮件是利用了网络的（）功能。
选择一项：A. 数据处理B. 资源共享C. 数据传输D. 设备管理题目5网上的每个文件都有唯一的（）。
选择一项：A. URLB. 超链接C. HTTPD. GPS题目6计算机网络中广域网和局域网的分类是以（）来划分的。
选择一项：A. 信息交换方式B. 传输控制方法C. 网络使用习惯D. 网络覆盖范围题目7（）网络结构简单、灵活，可扩充性好，传输速率高，响应速度快。
选择一项：A. 总线型B. 星型C. 树型D. 环型题目8（）不属于按交换方式分类的网络。
选择一项：A. 电路交换B. 局域网C. 报文交换D. 分组交换题目9（）网络被形象的称为“最后一公里”。
选择一项：A. 总线型C. 接入网D. 广域网题目10通信双方之间建立连接通道，当连接建立成功之后，双方通信活动才能开始进行，这种交换属于（）交换。
选择一项：A. 电路B. 报文C. 分组D. 自由题目11在计算机网络中，通常所说的WLAN是指（）。
选择一项：A. 局域网B. 广域网C. 无线局域网D. 对等网题目12计算机网络协议中，不包括（）。
选择一项：A. 语法B. 语义C. 局域网D. 同步题目13与通信介质直接相连，在机械层面上传输比特流，这是（）的功能。
选择一项：A. 物理层B. 数据链路层C. 网络层题目14在用户与应用程序之间提供接口，这是（）的功能。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、网络基础知识简介（4/7）
（三）网络互联典型设备————物理层设备（2/2）
2、中继器
中继器（Repeater）：在物理层中实现透明的二进制比特复制，以补偿信号衰减。中继 器是物理层连网设备，其功能是将一个 LAN的连接范围扩大。在一个以太网中，最多 不能超过4个中继器的级连。 集线器可以说是一种特殊的多端口中继器，其优点是当网络中某个节点出现故障，不 会影响到其他节点上。
主机A 应用层 表示层 会话层 传输层 网络层 链路层 物理层
对等层通讯
Application Header DATA Presentation Header DATA Session Header DATA
主机B 应用层 表示层 会话层 传输层 网络层 链路层 物理层
数据段(Transport Header) 数据分组 (Network Header DATA) 数据帧(Frame Header DATA) 比特流(010101001101)
3、设备互联
（1）双绞线制作：直通线和交叉线。 直通线：普遍采用EIA/TIA568B标准制作网线
橙白—１，橙—２，绿白—３，蓝—４，蓝白—５， 绿—６，棕白—７，棕—８ 按标准布线可以：一便于维护，二线路内部各线对之间消除干扰。
交叉线：一头按568B，另一头按568A制作： （2）设备互联：
网卡与网卡：交叉线； 网卡与集线器：直通线； 集线器与集线器：交叉线（若有级联口则用直通线，一般标有UPLINK）； 交换机与光收发模块：直通线； 光收发器与光收发器：RX与TX交叉连接。
一、网络基础知识简介（7/7）
（三）网络互联典型设备————小结
1、传统集线器：它是一层设备，传输效率比较低。冲突的产生降低了以太网的带宽，而且这种情况 又是不可避免的。所以，当导线上的节点越来越多后，冲突的数量将会增加。 2、二层交换机：显而易见的解决方法是限制以太网导线上的节点，需要对网络进行物理分段。 网桥和交换机的基本作用是只发送去往其他物理网段的信息。所以，如果所有的信息都只发往本地 的物理网段，那么网桥和交换机上就没有信息通过。这样可以有效减少网络上的冲突。网桥和交换 机是基于目标MAC（介质访问控制）地址做出转发决定的，它们是二层设备。
交换机与交换机：级连用交叉线，而最好性能是采用堆叠，这需要堆叠模块。
一、网络基础知识简介（5/7）
（三）网络互联典型设备————数据链路层设备
1、网桥（Bridge):
在相同或相似的网络之间存储和转发帧，提供链路层上的协议转换。网 桥是数据链路层设备，实质是在MAC子层进行互连，能将多个LAN互连成一 个逻辑上单一的网络。
（2）双绞线：是综合布线工程中最常用的一种传输介质，由几对每对两根具有绝缘保 护层的铜导线组成。包括屏蔽双绞线和非屏蔽双绞线，最长传输距离：100MB。共有 五种型号：. 第一类：早期用于语音传输，不用于数据传输，如电话线； . 第二类：早期用于4MB规范令牌传递协议网； . 第三类：目前EIA/TIA568标准中指定的电缆，传输10MB数据，主要用于10Base-T； . 第四类：目前主要用于基于令牌的局域网，最高数据传输。 按拓扑结构分：总线型、星型和环型。
一、网络基础知识简介（2/7）
（二）OSI七层模型
1、OS七层模型：
应用层 表示层 会话层 传输层 网络层 链路层 物理层 1、减少复杂性； 2、使接口标准化； 3、确保互相沟通； 3、加速技术发展； 等。
各层功能：
7、处理应用软件 6、数据表示 5、主机间通讯 4、点到点连接
. 第五类：在三类基础上增加绕线密度，外套一层高质量的绝缘材料，传输100MB， 主要用于10/100Base-T。这是目前最常用的以太网电缆。
（3）光缆：与同轴电缆相似，只是中心是光传播的玻璃芯。可分为单模光纤芯与 多模光纤芯。其中单模（SF）光纤的纤芯直径很小，只能以单模式传输信号，传输 频带宽、距离远等；多模光纤（MF）能以多个模式同时传输信息，但传输性能差， 距离近等。
3、定位与最佳连接
2、媒体访问 1、比特流传输
一、网络基础知识简介（3/7）
（三）网络互联典型设备————物理层设备（1/2）
1、网线：
（1）同轴电缆：以硬铜线为芯，外包一层经缘材料，有两种型号：50欧姆（数字传 输）和75欧姆（模拟传输）。还可以分为细缆和粗缆，计算机一般使用细缆组成总线 型拓扑结构。常用连接设备：T型接口网卡、BNC-T连接器、BNC终端匹配器。最长 传输距离：185M。
路由器（网络层） 网 桥（链路层） 中继器（物理层）
子网1
LAN1
网段1
网段2
LAN2
子网2
2、CSMA/CD（带有冲突监测的载波侦听多址访问）：
以太网的工作原理是利用二进制位形成的一个个字节组合成一帧帧的数据（其实是一些电脉冲）在导线 中进行传播。
首先，以太网网段上需要进行数据传送的节点对导线进行监听，这个过程称为CSMA/CD 。若节点侦测到 线上已有信号则等待；若两节点同时发信号发生“冲突”则两者都将等待。 也就是说在CSMA/CD方式下，在一个时间段，只有一个节点能够在导线上传送数据。
网络技术基础讲稿
一、网络基础知识简介
1、计算机网络发展 3、网络互联典型设备 2、OSI七层模型
二、网络几个重要概念和协议
1、MAC地址 3、TCP协议 2、IP协议
三、交换机技术基础
1、交换机与集线器 3、CISCO交换机介绍 5、虚拟局域网VLAN技术 2、交换机与路由器 4、 CISCO交换机基本配置
一、网络基础知识简介（1/7）
（一）、计算机网络发展
1、七十年代计算机已经普遍使用，但是无法共享资源； 2、各计算机厂商开始开发通讯系统，连接计算机，以便共享资源； 3 、各计算机厂商开发的系统仅限于自己生产的计算机，并不能很好的兼 容其他厂商的设备；
4、七十年代未，ISO开始对网络进行标准化；
5、 1984年，ISO提出了一个网络标准：即为OSI模型。 6 、 OSI议模型的全称为：开放式系统互连参考模型。它是一个包含 7 层网 络协议的模型。
2、交换机：
交换机实际就是一台多端口网桥，是近几年来发展起来的一种结构化的 网络解决方案。具体后面会详细介绍。
一、网络基础知识简介（6/7）
（三）网络互联典型设备————网络层设备
1、路由器（Router)：
在不同的网络之间存储和转发分组，提供网络层上的协议转换。路由 器是网络层的互连接设备，能将不同网络相连成为互连网。
