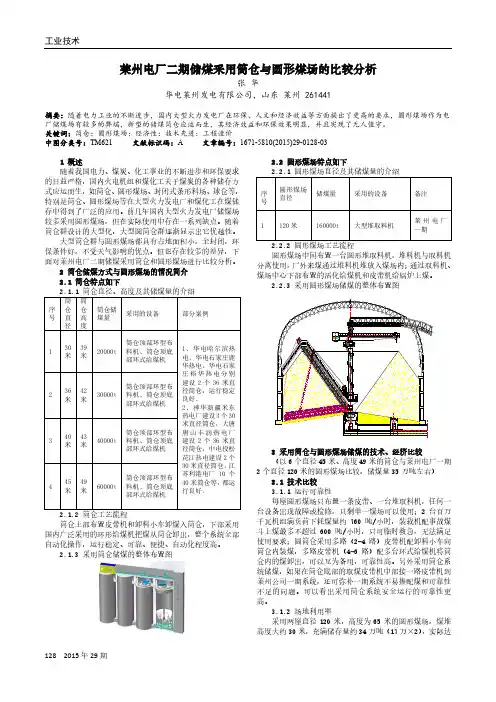

工业技术128 2015年29期莱州电厂二期储煤采用筒仓与圆形煤场的比较分析张华华电莱州发电有限公司，山东莱州 261441摘要：随着电力工业的不断进步，国内大型火力发电厂在环保、人文和经济效益等方面提出了更高的要求，圆形煤场作为电厂储煤场有较多的弊端，新型的储煤筒仓应运而生，其经济效益和环保效果明显，并且实现了无人值守。
关键词：筒仓；圆形煤场；经济性；技术先进；工程造价中图分类号：TM621 文献标识码：A 文章编号：1671-5810(2015)29-0128-031 概述随着我国电力、煤炭、化工事业的不断进步和环保要求的日益严格，国内火电机组和煤化工关于煤炭的各种储存方式应运而生，如筒仓、圆形煤场、封闭式条形料场、球仓等，特别是筒仓、圆形煤场等在大型火力发电厂和煤化工在煤储存中得到了广泛的应用。
前几年国内大型火力发电厂储煤场较多采用圆形煤场，但在实际使用中存在一系列缺点。
随着筒仓群设计的大型化，大型圆筒仓群逐渐显示出它优越性。
大型筒仓群与圆形煤场都具有占地面积小，全封闭，环保条件好，不受天气影响的优点。
但也存在较多的差异，下面对莱州电厂二期储煤采用筒仓和圆形煤场进行比较分析。
2 筒仓储煤方式与圆形煤场的情况简介2.1 筒仓特点如下筒仓上部布置皮带机和卸料小车卸煤入筒仓，下部采用国内广泛采用的环形给煤机把煤从筒仓卸出，整个系统全部自动化操作，运行稳定、可靠、便捷、自动化程度高。
2.1.3 采用筒仓储煤的整体布置图2.2 圆形煤场特点如下圆形煤场中间布置一台圆形堆取料机，堆料机与取料机分离使用，厂外来煤通过堆料机堆放入煤场内；通过取料机、2个直径120米的圆形煤场比较，储煤量35万吨左右）3.1 技术比较3.1.1 运行可靠性每座圆形煤场只布置一条皮带、一台堆取料机，任何一台设备出现故障或检修，只剩单一煤场可以使用；2台百万千瓦机组满负荷下耗煤量约760吨/小时，装载机配事故煤斗上煤最多不超过600吨/小时，只可临时救急，无法满足使用要求；圆筒仓采用多路（2-4路）皮带机配卸料小车向筒仓内装煤，多路皮带机（4-6路）配多台环式给煤机将筒仓内的煤卸出，可以互为备用，可靠性高。
几种常见的环保型储煤场的形式及特点
几种常见的环保型储煤场的形式及特点作者：殷江平邓如勇来源：《科技信息·上旬刊》2017年第03期摘要：随着全民环保意识的增强和国家对环境保护的高度重视，各燃煤发电企业基于环境保护和兼顾配煤掺烧需求，新建及改扩建储煤场逐步向封闭型环保储煤场发展。
本文介绍了目前几种常见的环保型储煤场的形式及特点。
关键词：封闭式条形煤场；圆形煤场；筒仓；气膜穹顶仓1、概述随着技术进步、全民环保意识的增强和国家环保政策的不断严格，储煤场的形式也在不断发展，多种形式的储煤场应运而生。
下面介绍几种近几年在我国使用较多的储煤形式[1]，并分析其特点。
2、几种常见的环保型储煤场的形式及特点2.1封闭式条形煤场封闭式条形煤场也称为干煤棚，在露天条形煤场上空增加拱形上盖，防止煤炭受雨淋和减少刮风时粉尘污染。
干煤棚的结构形式主要有平面钢架、平面桁架、平面拱以及柱面网壳结构，柱面网壳结构由于其技术经济指标优势，已成为干煤棚的主要结构形式。
干煤棚内煤场设备一般为斗轮堆取料机，对于同一煤堆来说，干煤棚储存方式为先进后出原则，存放易自燃的煤种时，煤场管理难度较大。
干煤棚占地面积大，煤场利用率不高。
由于煤场的腐蚀环境影响，干煤棚桁架钢结构年久易锈蚀，后期维护工程量大、成本高。
全封闭干煤棚虽然与外界完全隔绝，无粉尘外溢情况，但煤场内堆取料设备需要人员操作，人员工作环境差，设备维护难度大，燃煤自燃防火难度大。
2.2圆形筒仓圆形筒仓不同于传统的储煤场[4]，它一般由若干个排列在一起的圆柱形筒仓组合使用，属于全封闭储仓。
目前国内圆形筒仓直径通常为8～30米，最大可达45米，高度一般为直径的1.5倍，目前超大型筒仓容量已达5万吨。
在我国，筒仓在燃煤电厂的应用经历了30多年的发展，随着大容量电厂对储煤容量要求和环保经济性要求，大型化或超大型化是储煤筒仓的发展趋势。
圆形筒仓主要由钢筋混凝土空心筒体、顶部进料设备和底部出料设备组成。
系统带式输送机来煤通过筒仓顶部带式输送机及卸料设备直接输送至各个筒仓储存，可根据不同的煤种分仓储存。
煤码头露天堆场与封闭堆场的适用性分析
煤码头露天堆场与封闭堆场的适用性分析苏君利【摘要】目前,由于煤码头业主、水运行业管理部门、环保部门对煤码头堆场堆存方式的关注点不尽相同,在堆存方式的选择上时常意见不一.拟从码头属性、生产运营、环保、职业卫生、国内外现状等角度对露天堆场与封闭堆场的适用性进行分析,给出不同情况下堆存方式选择的参考性建议.【期刊名称】《水运工程》【年(卷),期】2011(000)009【总页数】5页(P154-158)【关键词】煤码头;露天堆场;封闭堆场【作者】苏君利【作者单位】中交水运规划设计院有限公司,北京100007【正文语种】中文【中图分类】U656.1+33;U653.72010年全国规模以上港口完成煤炭及制品吞吐量16.46亿t，且仍呈上升之势。
为适应不断增长的煤炭运输的需要，近年来又有一批专业化煤码头处于筹建或申报审批中。
煤炭作为港口装卸、储存作业中污染较大的货种，一直以来都是港口环境污染治理的主要对象。
针对煤码头堆场防尘，主要有喷洒水、喷洒抑尘剂、设置防风网或建设封闭堆场等措施。
当前，节能减排是国家经济活动中的一件大事，各行各业都有建设资源节约型、环境友好型社会的责任。
基于此，环保部门在审批新建煤码头项目时往往倾向于建设封闭堆场；水运行业管理部门则从运营需要及投资效益的角度出发不主张在大型煤炭集散码头上建设封闭堆场；码头业主一方面要考虑运营需要和投资的承受能力，另一方面也想展现自己对社会负责任的态度从而促成项目尽快上马，常常采取折中方案，建设部分封闭堆场。
那么如何兼顾这几方的关注点、合情合理地确定建设方案呢？通过对露天堆场与封闭堆场的适用性分析，笔者认为还是有一定的准则可循的。
1 露天堆场与封闭堆场的特点1.1 露天堆场的特点顾名思义，露天堆场就是堆场上方不设任何棚、盖等遮避物的堆场。
依堆料机机型的不同可形成条形和圆形两种料堆形式。
国内专业化煤码头上的露天堆场基本为条形堆场（图1），堆取设备为沿直线轨道行走的堆料机、斗轮取料机或斗轮堆取料机。
圆形煤场设计方案比较

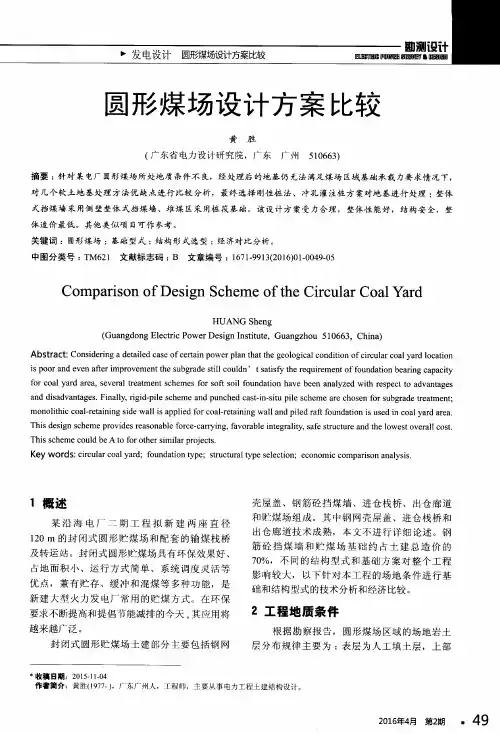

Ｔｈｉｓ ｄｅｓｉｇｎ ｓｃｈｅｍ ｅ ｐｒｏｖｉｄｅｓ ｒｅａｓｏｎａｂｌｅ ｆｏｒｃｅ—ｃａｒｒｙｉｎｇ，ｆａｖｏｒａｂｌｅ ｉｎｔｅｇｒａｌｉｔｙ，ｓａｆｅ ｓｔｒｕｃｔｕｒｅ ａｎｄ ｔｈｅ ｌｏｗ ｅｓｔ ｏｖｅｒａｌ１ ｃｏｓｔ ．
