防雷接地方案第一章施工部署1.1 施工进度计划施工进度与结构施工穿叉配合进行，原则上不作为一个占用时间的工序。
1.2 劳动力计划拟投入电焊工2人，电工8人，力工8人进行接地系统施工。
1.3 施工机具及设备主要施工机具及设备如下：电焊机 2台接地电阻测试仪 1台1.4 施工材料计划材料计划如下表:第二章技术措施2.1 防雷系统2.1.1 屋顶采用φ10镀锌圆钢作避雷带，并在屋端设HELITA避雷针Pulsar40 两根，所突出屋面的金属物均与避雷带相连，并利用金属屋面作为防雷接闪器。
2.1.2 利用建筑物内45根柱中的主钢筋作为防雷引下线，作为引下线的两根钢筋从结构基础至屋顶焊接，并在屋顶用φ10圆钢连通并将其中一根引出屋面20CM与屋顶避雷带或金属屋面相接。
2.1.3 在地下一层地板内用φ10圆钢连通两根引下线钢筋并用一根φ19钢筋引出室外至室外地下1米处，与室外人工接地体相连。
2.1.4 在距地0.5M处预留接地电阻测试钢板。
2.2 综合接地2.2.1 综合接地包括避雷接地、工频交流接地等。
2.2.2 利用建筑基础作为接地体，将沿建筑物外圈的底板两根主筋焊接成环形，并沿主轴线方向选取两根地梁主筋焊接成网格。
2.2.3 在建筑物周围作人工接地体，距建筑物四周5M距离使用-40*4镀锌扁钢沿建筑物四周敷设成闭合环状。
2.3 广播电视接地2.3.1 作为工作接地的地线采用BV-25MM2铜芯绝缘导线穿φ25塑料管沿墙和地面暗敷设，室外埋深大于700MM。
与室外接地体连接，一直引至一层12/G轴处，作为广播控制室的接地。
2.3.2 接地体距综合接地网25米外，接地体采用600*1000*15铜板，埋深2米，板上钻φ12孔。
2.3.3 在接地体上侧做标志桩。
2.4 等电位联结2.4.1 等电位联结接国家建筑标准设计“等电位联结安装97SD567”施工。
2.4.2 采取总等电位联结，使用25MM2铜导线将楼内所有导电部分互相连接，如保护线干线；接地干线；建筑物内的输送管道的金属件（如水管等）；集中采暖及空调管道；游泳池所有钢筋、池内所有金属部件；建筑物金属构件等导电体。
监控系统防雷解决方案
监控系统防雷解决方案一、背景介绍在现代社会中，监控系统已经成为维护公共安全和保护财产的重要工具。
然而，雷电活动是一种常见的自然灾害，可能对监控系统造成严重的损害，导致监控系统无法正常运行。
因此，为了保证监控系统的稳定运行，我们需要采取一系列的防雷措施。
二、防雷解决方案1. 防雷接地系统为了有效地防止雷击对监控系统的影响，建立一个良好的接地系统是非常重要的。
接地系统应该具备以下几个特点：- 采用低电阻材料：选择电阻低的材料，如铜，以确保电流能够迅速地流入地下。
- 合理布置接地极：接地极应该均匀地分布在监控系统周围，以增加接地面积，提高接地效果。
- 定期检测接地系统：定期检测接地系统的电阻值，确保其正常工作。
2. 防雷保护器防雷保护器是一种用于保护监控系统免受雷击损害的设备。
它能够将雷击产生的过电压引导到地下，保护监控设备免受损坏。
在选择防雷保护器时，应注意以下几点：- 防雷保护器的额定电流：根据监控系统的功率需求选择合适的额定电流，以确保防雷保护器能够正常工作。
- 防雷保护器的响应时间：选择具有较短响应时间的防雷保护器，以便能够及时引导过电压。
- 定期检测防雷保护器：定期检测防雷保护器的工作状态，确保其正常工作。
3. 防雷接口保护监控系统通常需要与外部设备进行连接，如摄像头、服务器等。
这些接口可能成为雷击的入口，导致监控系统受到损害。
为了保护接口免受雷击的影响，可以采取以下措施：- 安装防雷装置：在接口设备上安装防雷装置，以限制过电压的传播，保护接口设备免受损坏。
- 使用防雷电缆：选择具有防雷功能的电缆，以减少雷击对接口设备的影响。
- 定期检测接口设备：定期检测接口设备的工作状态，确保其正常工作。
4. 监测系统维护定期维护监控系统是保证其正常运行的关键。
在防雷解决方案中，应包括以下内容：- 定期检查防雷设备：定期检查防雷接地系统、防雷保护器和防雷接口装置的工作状态，及时发现并修复问题。
- 定期维护监控设备：定期清洁监控设备，确保其正常工作。
监狱监控系统防雷方案
第1章监狱监控系统防雷方案伴随社会通信建设旳步伐不停加紧, 宝贵通信设备被广泛应用于通信旳运行系统中。
这些高精密算设备富含大量旳CMOS半导体集成模块, 耐过电压电流能力极低, 无法保证在特定旳空间里遭受雷击时运行。
且各系统多包括大量旳电子设备和监控、门禁系统, 这些电子设备和监控、门禁系统一般耐电压等级低, 抗干扰能力差, 最怕受到雷击。
且所有设备旳运行正常与否直接影响到该区旳居民及企、事业位旳安全和工作旳正常开展, 因此采用较具可靠性避雷措施至关重要。
本方案旳制定, 目旳是提供出一套完整而易于操作防雷设计和运行处理方案供参照。
一、总则1.通信系统电子设备雷电过电压及电磁干扰防护, 是保护通信线路、设备及人身安全旳重要手段, 是保证通信线路、设备运行必不可缺乏旳技术环节。
2、本方案旳设计根据:1.IEC1312《雷电电磁脉冲旳防护》、2. GB50057-《建筑物防雷设计规范》、3.VDE0675《过电压保护器》、4.GA173-1998《监控、门禁信息系统防雷保安器》5.GB2887-89《监控、门禁场地技术条件》6.ITU K25《光缆旳防雷》7.ITU K27《电信大楼内旳连接构造和接地》8.GB50057-94《建筑物防雷设计规范》9.GB50174-93《电子监控、门禁机房设计规范》10.GB50200-94《有线电视系统工程技术规范》11.GB50198-94《民用闭路监视电视系统工程技术规范》12.GB/T50311-《建筑与建筑群综合布线系统工程设计规范》二、雷电波入侵监控、门禁系统也许途径1.雷电直接击中监控、门禁网络物理线路a.落雷点为电源高电压侧, 雷电沿供电线路侵入到监控、门禁网络系统供电部分, 产生过电流与过电压导致网络供电系统旳UPS电源损坏、断电、致使整个系统瘫痪。
b.雷电直击网络信号线路、沿信号进入监控、门禁网络系统, 导致信号接口、接受系统、室内单元等重要设备损坏。
道路治安数字闭路监控系统接地及防雷设计
道路治安数字闭路监控系统接地及防雷设计东南沿海气候潮湿，而且是雷暴多发地区，因此在本次监控系统建设的过程中必须考虑监控室设备的防静电和防雷问题，鉴于此我们针对实际情况来特别说明如何做到防雷和防静电。
第1节接地方案现代建筑物往往有许多不同性质的电气设备，需要多个接地装置，如避雷接地、电气安全接地、交流电源工作接地、通信及计算机系统接地（也叫直流接地，在数字逻辑系统中叫逻辑接地）。
独立接地是指需要接地的系统分别独立地建立接地网，它的好处是各系统之间不会造成互相干扰。
共用接地是把需要接地的各系统统一接到一个地网上，或把各系统原来的接地网通过地下或地上用金属连接起来，使它们之间成为电气相同的统一接地网。
接地是为了获得一个零电位点，如果各系统分别接地，当发生雷击的时候各系统的接地点的电位可能相差很大，假定雷电冲击波从交流电源进来，由于雷电的瞬时电压往往高达几万乃至几十万伏，那么在一台设备电路板上分别与电源、通信和外壳相接的各部分就承担各地网之间的高电压而被击穿。
近年发现这种独立接地方式在计算机通信网络和有线电视网络中特别容易被雷击。
故除在特别危险的有防爆炸要求的环境必须要采用独立避雷针（线、网）的地方外，一般不主张采用独立接地方式。
其次，在一座楼房要分别做几个互相没有电气联系的地网是很困难的，因为要求各地网之间最小要有几米乃至20米的距离，同时又要与各种地下金属管道、电缆金属屏蔽层、各大金属构件都要有足够的距离就不易做到。
所以独立接地已被共用接地所取代。
根据本次监控系统的实际情况，我们建议在用公用接地的方式对监控室设备进行接地保护。
监控室内所有设备统一接入到地网上。
具体接地方式如下图所示：1地网在监控室内安装防静电地板，在地板下围绕机房敷设闭合的环形接地线，作为地板金属支架的接地引线排，其材料为铜导线或镀锌扁钢，截面积不小于50mm²。
接地汇集线一般设计成环形或排状，材料为铜材，其截面积应不小于 120mm²，也可采用相同电阻值的镀锌扁钢。
防雷接地系统设计方案
防雷接地系统设计方案防雷接地系统是一项重要的安全设备，用于保护建筑物、设备和人员免受雷击的危害。
下面是一个防雷接地系统的设计方案，包括系统的组成部分和安装要点。
防雷接地系统主要由以下几个部分组成：避雷针、下导线、接地装置、接地体和接地极。
首先，避雷针是防雷系统的核心部分，它能在雷电来临时自动地形成电离通道，引导雷电流经过避雷针而不是撞击建筑物。
其次，下导线主要用于将避雷针引导的雷电流顺利地引入接地装置。
下导线应尽量保持直线，避免弯曲或遭到其他物体阻挡。
接地装置是防雷系统的重要组成部分，它主要用于将雷电流导入地下，避免危害建筑物和周围设备。
接地装置可以采用铜质或镀锌钢制成，也可以使用排雷线。
接地体是接地系统的另一个重要组成部分，它主要用于将接地装置和大地之间建立良好的接触。
接地体可以采用钢筋混凝土桩、镀锌钢板或铜棒等材料制作。
最后，接地极是将接地体与地下埋设的电网连接起来的部分。
接地极可以采用铜田和铜棒等材料制作，确保良好的接地效果。
在安装防雷接地系统时，需要注意以下几点：首先，确保避雷针的高度和位置符合标准要求，避免与建筑物或其他物体碰撞。
其次，下导线应保持直线，避免过长或过短，以及弯曲。
同时，下导线的直径和材质也应符合要求。
接地装置应与下导线连接紧密，确保电流能够顺利地导入地下。
接地体和接地极应选用耐腐蚀、导电性能良好的材料，并确保与大地的接触面积充足。
需要注意的是，在安装防雷接地系统时，需参考相关安全规范和标准，严格按照要求进行施工，并由专业人士进行检测和验收。
总之，设计一个合理可靠的防雷接地系统对于保护建筑物、设备和人员免受雷击的危害至关重要。
通过合理选择和安装避雷针、下导线、接地装置、接地体和接地极，以及严格按照相关安全规范和标准进行施工，可以提高防雷接地系统的效能和可靠性。
监控前端防雷接地及电源设计

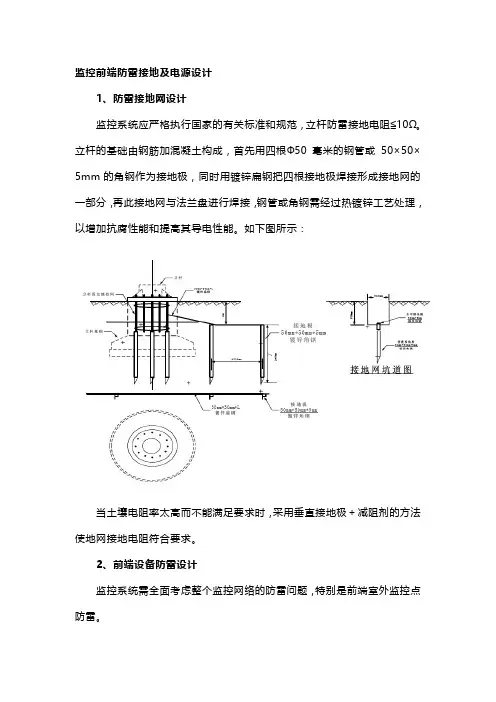

监控前端防雷接地及电源设计1、防雷接地网设计监控系统应严格执行国家的有关标准和规范，立杆防雷接地电阻≦10Ω。
立杆的基础由钢筋加混凝土构成，首先用四根Ф50毫米的钢管或50×50×5mm的角钢作为接地极，同时用镀锌扁钢把四根接地极焊接形成接地网的一部分，再此接地网与法兰盘进行焊接，钢管或角钢需经过热镀锌工艺处理，以增加抗腐性能和提高其导电性能。
如下图所示：当土壤电阻率太高而不能满足要求时，采用垂直接地极＋减阻剂的方法使地网接地电阻符合要求。
2、前端设备防雷设计监控系统需全面考虑整个监控网络的防雷问题，特别是前端室外监控点防雷。
为保护摄像机不受到直接雷击而在立杆上设计安装避雷针，避雷针采用不小于φ25㎜的圆钢，并和立杆一次成型。
在设备箱内我们对电源、信号线及控制线路安装相应的防感应雷措施。
为避免在现场产生感应雷高电位闪络放电和雷电波磁场而损坏设备，在安装现场所有的信号线路做屏蔽做等电位接地处理。
前端设备如摄像头置于接闪器（避雷针或其它接闪导体）有效保护范围之内。
如有困难避雷针也可以架设在摄像机的支撑杆上，引下线可直接利用金属杆本身或选用Φ12的镀锌圆钢。
为防止电磁感应，沿杆引上摄像机的电源线穿金属管屏蔽。
为防止雷电波沿线路侵入前端设备，应在设备前的每条线路上加装合适的避雷器。
光纤网络摄像机的避雷如下图所示：前端摄像机电源使用AC24V或DC12V，由变压器供电的，单相电源避雷器应串联或并联在变压器前端，如直流电源传输距离大于15米，则摄像机端还应串接低压直流避雷器。
同时选择防护等级比较高的防雷箱体，同时在里面配置交流电源浪涌保护器、直流电源浪涌保护器和网络信号浪涌保护。
1）电源浪涌保护器考虑到摄像头大部分是室外裸露安装，容易受到直击雷的影响。
本系统选用C级电源浪涌保护器，除了能够防止间接雷8/20μs的能力，还具备防止直击雷10/350μs的能力。
交流电源经配置的自动重合闸开关(含防雷浪涌保护器)引接入设备箱使用，如果直流变压器与直流电源供点电长度不超过15米，则可省去直流电源浪涌保护器。
道路监控防雷改造施工方案(3篇)
第1篇一、项目背景随着我国城市化进程的加快，道路监控系统的应用越来越广泛。
道路监控系统对于保障道路交通安全、提高交通管理效率具有重要意义。
然而，由于我国地域辽阔，气候多变，雷电等自然灾害对道路监控系统设备造成了较大的损害。
为了提高道路监控系统的稳定性和可靠性，降低雷电灾害风险，本项目对现有道路监控系统进行防雷改造。
二、改造目的1. 降低雷电灾害风险，保障道路监控系统设备安全稳定运行。
2. 提高道路监控系统的抗干扰能力，确保数据传输的准确性。
3. 优化防雷设计方案，提高系统整体防护水平。
三、改造范围本项目涉及以下范围：1. 道路监控中心：包括中心机房、监控大屏、服务器等设备。
2. 道路监控终端：包括摄像头、传输设备、传感器等。
3. 道路监控线路：包括光纤、电缆等传输线路。
四、改造内容1. 道路监控中心防雷改造（1）中心机房防雷改造1）接地系统：采用独立接地体，接地电阻不大于4Ω，接地引线截面积不小于16mm²。
2）电源防雷：在电源进线处安装电源防雷器，防雷器应符合国家标准。
3）信号防雷：在监控大屏、服务器等设备信号线接口处安装信号防雷器，防雷器应符合国家标准。
4）屏蔽措施：在机房内采用屏蔽材料对设备进行屏蔽，降低电磁干扰。
（2）监控大屏防雷改造1）接地系统：与中心机房接地系统相同。
2）电源防雷：与中心机房电源防雷措施相同。
3）信号防雷：与中心机房信号防雷措施相同。
2. 道路监控终端防雷改造（1）摄像头防雷改造1）接地系统：采用独立接地体，接地电阻不大于4Ω，接地引线截面积不小于16mm²。
2）电源防雷：在摄像头电源接口处安装电源防雷器，防雷器应符合国家标准。
3）信号防雷：在摄像头信号线接口处安装信号防雷器，防雷器应符合国家标准。
（2）传输设备防雷改造1）接地系统：与摄像头接地系统相同。
2）电源防雷：在传输设备电源接口处安装电源防雷器，防雷器应符合国家标准。
3）信号防雷：在传输设备信号线接口处安装信号防雷器，防雷器应符合国家标准。
防雷接地解决方案
防雷接地解决方案安防监控设备具有高密度、高速度、低电压和低功耗等特性。
它们对各种诸如雷电过电压、电力系统操作过电压、静电放电、电磁辐射等电磁干扰非常敏感，使得监控系统设备极易遭受雷击和过电压破坏，其后果可能会使整个监控系统运行失灵，甚至造成难以估计的经济损失和危害人身安全。
而安防监控系统防雷设计在实际应用中很少用到，但是这是很重要的一方面，尤其室外监控系统，雷电天气常出现的地方更应做防雷设计。
为了能够准确有效地解决安防监控系统的防雷方案，首先应准确了解安防监控系统的系统构成，进而准确分析安防监控系统遭受雷击损害的主要原因以及可能的雷击过电压的入侵途径。
在此基础上，选用合适的防雷保护装置，研究和探讨信号、电源线路的合理布放，明确屏蔽及接地方式，方可给出准确系统的防雷解决方案。
这样才能有效提高安防监控系统的抗雷击过电压干扰能力，优化系统的整体防雷水平。
1一、首先分析视频监控系统组成：前端部分：主要由摄像机、镜头、云台、防护罩、支架等组成。
传输部分：使用同轴电缆、网线、电线、多芯线采取架空、地埋或沿墙敷设等方式传输视频、音频或控制信号等。
终端部分：主要由视频存储、矩阵、监视器、控制设备等组成。
二、找出安防监控系统遭受雷击损害的主要原因（1）直击雷：直接击中露天的摄像机，直接损毁设备；直接击在线缆上；造成线缆熔断、损坏。
（2）雷电波入侵：安防监控系统中的电源线、信号传输线或进入监控室的其他金属线缆遭到雷击或被雷电感应时，雷电波沿这些金属导线、导体侵入设备，导致高电位差使设备损坏。
（3）雷电感应电磁感应：当附近区域有雷击闪络时，在雷击落实通道周围会产生强大的瞬变电磁场。
处在电磁场中的监控设备和传输线路会感应出较大的电动势，以致损坏、损毁设备。
静电感应：当有带电的雷云出现时，在雷云下面的建筑物和传输线路上会感应出与雷云相反的束缚电荷。
这种感应电荷在低压架空线路上可达100kV静电电位，信号线路上可40－60kV静电电位，一旦雷云放电后，束缚电荷迅速扩散，即引起感应雷击。
安防监控系统防雷设计方案
安防监控系统防雷设计方案1.系统接地设计：在安防监控系统的建设中，正确的接地设计是防止雷电引起的火灾和设备损坏的基础。
首先，建议对系统中的各个设备进行单独接地，以减少电气环境的差异造成的电压浪涌。
其次，建议将所有的设备接地线通过同一地线连接到一个地极上，形成一个闭合的接地环，同时要确保地极的合适位置和深度，以降低接地电阻，增强系统的防雷能力。
2.防雷装置的使用：防雷装置是安防监控系统防御雷电的重要设备。
建议在系统的进线处设置避雷针，以引导雷电通过针尖放电以减少雷电击中设备的概率。
此外，还可以在系统的信号线和电源线上分别安装雷电防护器，用于抑制和屏蔽雷电电流和高频干扰，以保护设备的正常运行。
3.设备的防护：传感器、摄像头等设备是安防监控系统的核心组成部分，因此对这些设备进行专门的防护是必要的。
建议在摄像头等设备上安装遮光罩和覆盖物，以防止雨水和尘埃进入设备，并加装避雷模块和雷击感应器。
此外，还应将设备安装在离地面一定高度的地方，减少雷电的直接影响。
4.外部电源和信号线的防护：安防监控系统通常需要借助外部电源供电和传输信号，因此外部电源线和信号线的防护也是非常重要的。
建议使用双绞线或屏蔽电缆，以减少电磁干扰和雷电感应的影响。
同时，外部电源线要与信号线分开布置，避免交叉干扰。
5.安全接地保护：在安防监控系统的设计中，还应考虑到系统的安全使用。
建议在电源进线处设置过电压保护装置和接地开关，以防止电源过压和漏电，保护设备和人身安全。
同时，还应定期对系统进行巡检和维护，及时处理接地线的断裂和设备的故障。
总之，安防监控系统的防雷设计方案包括了系统接地设计、防雷装置的使用、设备的防护、外部电源和信号线的防护以及安全接地保护等多个方面。
只有综合考虑这些因素，才能有效地保护系统设备和用户的安全。
同时，还要在系统建设完成后定期进行维护和巡检，及时处理问题，确保系统持续稳定运行。
道路监控防雷工程施工方案
一、项目背景随着城市建设的不断发展，道路监控系统的应用越来越广泛。
然而，雷电等自然灾害对道路监控系统设备的安全运行构成严重威胁。
为了确保道路监控系统设备的安全稳定运行，降低雷电灾害风险，特制定本道路监控防雷工程施工方案。
二、施工目标1. 降低雷电灾害对道路监控系统设备的影响；2. 提高道路监控系统设备的抗雷击能力；3. 确保道路监控系统设备在雷雨天气下的正常运行。
三、施工内容1. 避雷针安装（1）在道路监控设备的塔顶或附近安装避雷针，将雷电能量及时导入大地。
（2）避雷针应选用符合国家标准的优质镀锌钢材，直径不小于50mm，长度不小于2m。
（3）避雷针应与塔顶或附近接地体可靠连接，确保接地电阻不大于10Ω。
2. 接地系统施工（1）在道路监控设备的塔基附近埋设接地体，接地体长度不小于2m，直径不小于50mm。
（2）接地体应选用符合国家标准的优质镀锌钢材，表面无锈蚀、裂纹、气泡等缺陷。
（3）接地体与塔基、接地体之间应采用焊接方式连接，确保连接牢固。
（4）接地系统应进行接地电阻测试，确保接地电阻不大于10Ω。
3. 避雷带安装（1）在道路监控设备的塔顶或附近安装避雷带，将雷电能量及时导入大地。
（2）避雷带应选用符合国家标准的优质镀锌钢材，直径不小于25mm，长度不小于10m。
（3）避雷带应与塔顶或附近接地体可靠连接，确保连接牢固。
4. 避雷器安装（1）在道路监控设备的电源输入端安装避雷器，将雷电能量及时导入大地。
（2）避雷器应选用符合国家标准的优质避雷器，额定电压应大于道路监控系统设备的额定电压。
（3）避雷器应与电源输入端可靠连接，确保连接牢固。
四、施工注意事项1. 施工人员应熟悉防雷工程施工方案，确保施工质量。
2. 施工过程中应做好安全防护措施，确保施工人员安全。
3. 施工材料应符合国家相关标准，确保施工质量。
4. 施工完成后，应进行防雷效果测试，确保防雷系统达到预期效果。
五、施工进度安排1. 第1周：完成施工图纸会审，明确施工内容。
