2017-2018下学期金太阳5月份高二年级期中考试物理(B)(解析版)
2017-2018下学期金太阳5月份高二年级期中考试物理（B ）（解析版）一、单项选择题(本大题共8小题，每小题3分，共24分)1．如图1所示，把一条长约10 m 的电线的两端连接在一个灵敏电流表的两个接线柱上，形成闭合回路，让两个同学迅速摇动电线．当他们摇动的电线沿哪个方向时，灵敏电流表的示数最大( )图1A ．东西方向B ．东偏北45°C ．南北方向D ．南偏东45°【解析】 地磁场的方向是由南指向北，当电线垂直磁场方向运动，即当电线沿东西方向放置时，感应电流最大，灵敏电流表的示数最大，本题应选A.【答案】 A2．(2018·滨州高二检测)如图2虚线所示的范围内有一匀强磁场，磁场方向垂直纸面向里，矩形线框abcd 沿水平方向并自左向右匀速通过磁场．当线框通过图中①、②、③位置时，线框内的感应电流分别为i 1、i 2、i 3，则( )图2A ．i 1>i 3，i 2＝0B ．i 1<i 3，i 2＝0C ．i 1＝i 3<i 2D ．i 1＝i 3，i 2＝0【解析】 根据感应电流产生条件：穿过线圈的磁通量发生变化，所以当线圈完全进入时，线圈中没有感应电流．因此i 2＝0.而线圈正在进入磁场与正在离开磁场时，导致磁通量发生变化，所以i 1、i 3都不等于零． 再根据切割磁感线产生电动势E ＝BLv 与I ＝ER 可得：i 1＝i 3.故选D.【答案】 D3．穿过某线圈的磁通量随时间变化的关系如图3所示，在下列几段时间内，线圈中感应电动势最小的是( )图3A ．0～2 sB ．2～4 sC ．4～5 sD ．5～10 s【解析】 图像斜率的绝对值越小，表明磁通量的变化率越小，感应电动势也就越小．D 正确． 【答案】 D4．如图4所示，一个有弹性的金属圆环被一根橡皮绳吊于通电直导线的正下方，直导线与圆环在同一竖直面内，当通电直导线中电流增大时，弹性圆环的面积S 和橡皮绳的长度l 将( )图4A ．S 增大，l 变长B ．S 减小，l 变短C ．S 增大，l 变短D ．S 减小，l 变长【解析】 当通电导线中电流增大时，穿过金属圆环的磁通量增大，金属圆环中产生感应电流，根据楞次定律，感应电流要反抗磁通量的增大，一是用缩小面积的方式进行反抗，二是用远离直导线的方式进行反抗．故D 正确．【答案】 D5．如图5所示，一有限范围的匀强磁场宽度为d ，若将一个边长为L 的正方形导线框以速度v 匀速地通过磁场区域，已知d >L ，则导线框中无感应电流的时间等于( )图5A.d LB.L vC.d －L vD.d －2L v【解析】根据产生感应电流的条件可知：只要穿过闭合电路的磁通量发生变化，电路中就有感应电流，因此线框在进入和穿出磁场的过程中有感应电流．当线框全部处于磁场中时，穿过线框的磁通量不发生变化，没有感应电流产生．根据几何关系易知C选项正确．【答案】 C6．如图6所示，在圆形空间区域内存在关于直径ab对称、方向相反的两个匀强磁场，两磁场的磁感应强度大小相等，一金属导线制成的圆环刚好与磁场边界重合，下列说法中正确的是()图6A．若使圆环向右平动，感应电流先沿逆时针方向后沿顺时针方向B．若使圆环竖直向上平动，感应电流始终沿逆时针方向C．若圆环以ab为轴转动，a点的电势高于b点的电势D．若圆环以ab为轴转动，b点的电势高于a点的电势【解析】若圆环向右平动，由楞次定律知感应电流先沿逆时针方向后沿顺时针方向，A选项正确；若圆环竖直向上平动，由于穿过圆环的磁通量未发生变化，所以圆环中无感应电流产生，B选项错误；若圆环以ab为轴转动，在0～90°内，由右手定则知b点的电势高于a点的电势，在90°～180°内，由右手定则知a点的电势高于b点的电势，以后a、b两点电势按此规律周期性变化，C、D选项错误．【答案】 A7．MN、GH为光滑的水平平行金属导轨，ab、cd为跨在导轨上的两根金属杆，匀强磁场垂直穿过MN、GH 所在的平面，如图7所示，则()图7A．若固定ab，使cd向右滑动，则abdc回路有电流，电流方向由a到b到d到cB．若ab、cd以相同的速度一起向右滑动，则abdc回路有电流，电流方向由c到d到b到aC．若ab向左、cd向右同时运动，则abdc回路电流为零D．若ab、cd都向右运动，且两棒速度v cd>v ab，则abdc回路有电流，电流方向由c到d到b到a 【解析】若固定ab，使cd向右滑动，由右手定则知，应产生顺时针方向的电流，故选项A错；若ab、cd同向运动且速度大小相同，ab、cd所围的面积不变，磁通量不变，故不产生感应电流，故选项B错误；若ab向左、cd向右同时运动，则abdc中有顺时针方向的电流，故选项C错误；若ab、cd向右运动，且v cd>v ab，则ab、cd所围的面积发生变化，磁通量也发生变化，故由楞次定律可判断出产生由c到d到b 到a的电流，故选项D正确．【答案】 D8．(多选)(2017·广州高二期末)水平放置的平行板电容器图8与线圈连接如图8，线圈内有垂直纸面(设向里为正方向)的匀强磁场，为使带负电微粒静止在板间，磁感应强度B随时间t变化的图像应该是下列选项中的()【解析】要使带负电的微粒静止在板间，电容器上极板应带正电．线圈中感应电流的方向应沿逆时针方向，根据楞次定律可以判断，选项B、C正确．【答案】BC9．(2014·全国卷Ⅰ)如图9(a)，线圈ab，cd绕在同一软铁芯上．在ab线圈中通以变化的电流，用示波器测得线圈cd间电压如图(b)所示．已知线圈内部的磁场与流经线圈的电流成正比，则下列描述线圈ab中电流随时间变化关系的图中，可能正确的是()(a)(b)图9【解析】由题图(b)可知在cd间不同时间段内产生的电压是恒定的，所以在该时间段内线圈ab中的磁场是均匀变化的，则线圈ab中的电流是均匀变化的，故选项A，B，D错误，选项C正确．10．(多选)如图10所示，一端接有定值电阻的平行金属轨道固定在水平面内，通有恒定电流的长直绝缘导线垂直并紧靠轨道固定，导体棒与轨道垂直且接触良好．在向右匀速通过M 、N 两区的过程中，导体棒所受安培力分别用F M 、F N 表示．不计轨道电阻．以下叙述正确的是( )图10A ．F M 向右B ．F N 向左C ．F M 逐渐增大D ．F N 逐渐减小【解析】 由题意可知，根据安培定则，在轨道内的M 区、N 区通电长直导线产生的磁场分别垂直轨道平面向外和向里，由此可知，当导体棒运动到M 区时，根据右手定则可以判定，在导体棒内产生的感应电流与长直绝缘导线中的电流方向相反，再根据左手定则可知，金属棒在M 区时受到的安培力方向向左，因此A 选项不正确；同理可以判定B 选项正确；再根据导体棒在M 区匀速靠近长直绝缘导线时对应的磁场越来越强，因此产生的感应电动势越来越大，根据闭合电路的欧姆定律和安培力的公式可知，导体棒所受的安培力F M 也逐渐增大，故C 选项正确；同理D 选项正确．【答案】 BCD11．(2018·宿迁高二联考)在半径为r 、电阻为R 的圆形导线框内，以直径为界，左、右两侧分别存在着方向如图11甲所示的匀强磁场．以垂直纸面向外的磁场为正，两部分磁场的磁感应强度B 随时间t 的变化规律分别如图乙所示．则0～t 0时间内，导线框中( )甲 乙图11A ．没有感应电流B ．感应电流方向为逆时针C ．感应电流大小为πr 2B 0/(t 0R )D ．感应电流大小为2πr 2B 0/(t 0R )【解析】 圆形导线框左侧磁通量向外增大，右侧磁通量向里减小，总磁通量由向里减小变为向外增大，由楞次定律可知，感应电流方向为顺时针，A 、B 均错误；ΔΦ＝B 0·πr 22－⎝⎛⎭⎫－B 0·πr 22＝B 0·πr 2，由E ＝ΔΦΔt ，I ＝E R 可得：感应电流大小为I ＝B 0·πr 2t 0R，C 正确，D 错误．12．(2016·江西高三期末)如图12所示，abcd 是由粗细均匀的电阻丝制成的长方形线框，导体棒MN 有电阻，可在ad 边与bc 边上无摩擦滑动，且接触良好，线框处于垂直纸面向里的匀强磁场中，当MN 棒由靠ab 边处向cd 边匀速移动的过程中，下列说法中正确的是( )图12A ．MN 棒中电流先减小后增大B ．MN 棒两端电压先增大后减小C ．MN 棒上拉力的功率先增大后减小D ．矩形线框中消耗的电功率先减小后增大【解析】 设MN 左、右两侧电阻丝的并联阻值为R 并，导体棒MN 的电阻为r ，则MN 棒中的电流I ＝BLvR 并＋r，MN 棒两端电压U MN ＝BLv －I ·r ，因当导体棒MN 在线框中点时R 并最大，故MN 棒运动过程中，电流I 先减小后增大，而U MN 先增大后减小，A 、B 均正确；MN 棒上拉力的功率P F ＝BIL ·v ＝B 2L 2v 2R 并＋r ，在MN 棒运动过程中，P F 先减小后增大，C 错误；因不知R 并与r 的大小关系，矩形线框中消耗的电功率大小变化情况无法确定，D 错误．【答案】 AB 二、计算题13．把总电阻为2R 的均匀电阻丝焊接成一半径为a 的圆环，水平固定在竖直向下的磁感应强度为B 的匀强磁场中，如图13所示，一长度为2a ，电阻等于R ，粗细均匀的金属棒MN 放在圆环上，它与圆环始终保持良好的接触，当金属棒以恒定速度v 向右运动经过环心O 时，求：图13(1)棒上电流的大小和方向及棒两端的电压U MN ；(2)圆环消耗的热功率和在圆环及金属棒上消耗的总热功率．【解析】 (1)金属棒MN 切割磁感线产生的感应电动势为E ＝BLv ＝2Bav 外电路的总电阻为R 外＝R ·R R ＋R ＝12R金属棒上电流的大小为I ＝E R 外＋R ＝2Bav 12R ＋R ＝4Bav3R电流方向从N 到M 金属棒两端的电压为电源的路端电压 U MN ＝IR 外＝23Bav .(2)圆环消耗的热功率为外电路的总功率 P 外＝I 2R2＝Bav 29R圆环和金属棒上消耗的总热功率为电路的总功率 P 总＝IE ＝Bav 23R.【答案】 (1)4Bav 3R 由N →M 23Bav (2)Bav 29RBav23R14．如图14所示，质量为M 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上．导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中．左侧是水平放置、间距为d 的平行金属板．R 和R x 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R x ＝R ，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v .(2)改变R x ，待棒沿导轨再次匀速下滑后，将质量为m 、带电量为＋q 的微粒水平射入金属板间，若它能匀速通过，求此时的R x .图14【解析】 (1)导体棒匀速下滑时， Mg sin θ＝Bil ① I ＝Mg sin θBl② 设导体棒产生的感应电动势为E 0 E 0＝Blv ③由闭合电路欧姆定律得 I ＝E 0R ＋R x④ 联立②③④，得 v ＝2MgR sin θB 2l 2.(2)改变R x ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为EU ＝IR x ⑤ E ＝U d ⑥mg ＝qE ⑦ 联立②⑤⑥⑦，得 R x ＝mBld qM sin θ.【答案】 (1)2MgR sin θB 2l 2(2)mBldqM sin θ15．(2018·宁波高二检测)如图15所示，两平行导轨间距L ＝0.1 m ，足够长的光滑的倾斜部分和粗糙的水平部分圆滑连接，倾斜部分与水平面的夹角θ＝30°，方向垂直斜面向上的磁场的磁感应强度B ＝0.5 T ，水平部分没有磁场．金属棒ab 的质量m ＝0.005 kg ，电阻r ＝0.02 Ω，运动中与导轨有良好接触，并且垂直于导轨，导轨上接一定值电阻R ＝0.08 Ω，其余电阻不计，当金属棒ab 从斜面上离地高h ＝1.0 m 以上的任何地方由静止释放后，在水平面上滑行的最大距离x 都是1.25 m ．(g 取10 m/s 2)求：图15(1)金属棒在斜面上的最大速度； (2)水平面的动摩擦因数；(3)从高度h ＝1.0 m 处滑下后电阻R 上产生的热量．【解析】 (1)金属棒从离地高h ＝1.0 m 以上任何地方由静止释放后，在到达水平面之前已经开始做匀速运动设最大速度为v ，则感应电动势E ＝BLv ，感应电流I ＝ER ＋r，安培力F 安＝BIL 匀速运动时，有mg sin θ＝F 安，解得v ＝1.0 m/s. (2)在水平面上运动时，金属棒所受滑动摩擦力F f ＝μmg 金属棒在摩擦力作用下做匀减速运动，有 F f ＝ma ，v 2＝2ax ，解得μ＝0.04.(3)金属棒从高度h ＝1.0 m 处下滑的过程中，由动能定理可得mgh －W 安＝12mv 2电路中产生的焦耳热等于克服安培力所做的功，有Q ＝W 安 电阻R 上产生的热量Q R ＝R R ＋r Q ，解得Q R ＝3.8×10－2 J.【答案】 (1)1.0 m/s (2)0.04 (3)3.8×10－2 J。
福建省宁德市部分一级达标中学近年-近年学年高一物理下学期期中试题(含解析)(最新整理)
A. 3.9×104JB。 7。5×104JC。 1。2×105JD。 1。5×105J
【答案】B
【解析】
【详解】由图知，AC两点间的高度差为h=150m，根据功的定义式可求从A到C的过程中重力做功为：WG=-mgh=—75000J,克服重力做功为75000J,所以B正确；A、C、D错误.
考点：动能定理，机械能大小的表示。
10。一物体沿固定斜面从静止开始向下运动，经过时间t0滑至斜面底端。已知在物体运动过程中物体所受的摩擦力恒定。若用F、v、s和E分别表示该物体所受的合力、物体的速度、位移和机械能,则下列图象中可能正确的是
【答案】AD
【解析】
【详解】试题分析：摩擦力恒定，物体沿斜面下滑时做初速度为零的匀变速直线运动，根据初速度为零匀变速直线运动中合力、速度、位移和机械能所时间变化特点可解答本题．
(1）对于该实验,下列说法正确的是_________
A．必须设法算出每次橡皮筋对小车做功的具体数值
B．每次实验时，橡皮筋拉伸的长度必须保持一致
C．放小车的长木板应尽量保持水平
D．先释放小车，再接通电源
（2)如图（乙)所示,A、B、C、……I、J是打点计时器在纸带上打出的一系列点（电源频率为50Hz）,为了测量小车获得的速度,应选用纸带上的_______部分进行测量(用纸带中字母表示）。
9。在高台跳水比赛中，质量为m的跳水运动员进入水中后受到水的阻力而做减速运动,设水对他的阻力大小恒为F，那么在他减速下降h的过程中,下列说法正确的是(g为当地的重力加速度）
A. 他的动能减少了FhB. 他的重力势能减少了mgh

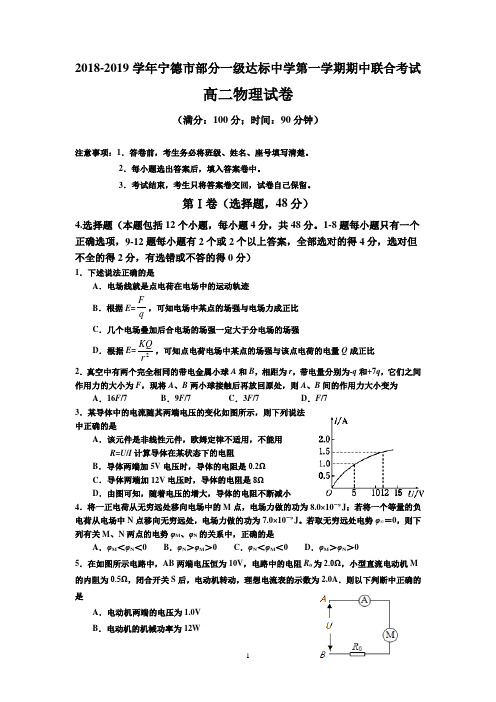

福建省宁德市部分一级达标中学2018-2019学年高二上学期期中联考试题 物理 Word版含答案
2018-2019学年宁德市部分一级达标中学第一学期期中联合考试高二物理试卷（满分：100分；时间：90分钟）注意事项：1．答卷前，考生务必将班级、姓名、座号填写清楚。
2．每小题选出答案后，填入答案卷中。
3．考试结束，考生只将答案卷交回，试卷自己保留。
第Ⅰ卷（选择题，48分）4.选择题（本题包括12个小题，每小题4分，共48分。
1-8题每小题只有一个正确选项，9-12题每小题有2个或2个以上答案，全部选对的得4分，选对但不全的得2分，有选错或不答的得0分）1．下述说法正确的是A ．电场线就是点电荷在电场中的运动轨迹B ．根据E =qF，可知电场中某点的场强与电场力成正比 C ．几个电场叠加后合电场的场强一定大于分电场的场强 D ．根据E =2r KQ，可知点电荷电场中某点的场强与该点电荷的电量Q 成正比 2．真空中有两个完全相同的带电金属小球A 和B ，相距为r ，带电量分别为-q 和+7q ，它们之间作用力的大小为F ，现将A 、B 两小球接触后再放回原处，则A 、B 间的作用力大小变为A ．16F /7B ．9F /7C ．3F /7D ．F /7 3．某导体中的电流随其两端电压的变化如图所示，则下列说法中正确的是A ．该元件是非线性元件，欧姆定律不适用，不能用R =U /I 计算导体在某状态下的电阻 B ．导体两端加5V 电压时，导体的电阻是0.2Ω C ．导体两端加12V 电压时，导体的电阻是8Ω D ．由图可知，随着电压的增大，导体的电阻不断减小4．将一正电荷从无穷远处移向电场中的M 点，电场力做的功为8.0×10－9 J ；若将一个等量的负电荷从电场中N 点移向无穷远处，电场力做的功为7.0×10－9 J 。
若取无穷远处电势φ∞＝0，则下列有关M 、N 两点的电势φM 、φN 的关系中，正确的是A ．φM ＜φN ＜0B ．φN ＞φM ＞0C ．φN ＜φM ＜0D ．φM ＞φN ＞05．在如图所示电路中，AB 两端电压恒为10V ，电路中的电阻R 0为2.0Ω，小型直流电动机M 的内阻为0.5Ω，闭合开关S 后，电动机转动，理想电流表的示数为2.0A ．则以下判断中正确的是A ．电动机两端的电压为1.0VB ．电动机的机械功率为12WC ．电动机产生的热功率为4.0WD ．电路消耗的总功率是为20W6．如图所示，空间有两个等量的正点电荷， 两点在其连线的中垂线上，则下列说法一定正确的是A ．场强E a >E bB ．场强E a <E bC ．电势 φa >φbD ．电势 φa <φb7．一横截面积为S 的导线，当有电压加在该导线两端时，导线中的电流为I ，设每单位体积的导线中有n 个自由电子，电子的电荷量为e ，此时电子定向移动的速度为v ，则在Δt 时间内，通过导体横截面的自由电子数目可表示为A ．nvS ΔtB ．nv ΔtC ．etIS ∆ D ．Set I ∆8．如图所示，A 、B 是两个带异种电荷的小球，其质量分别为m 1和m 2，所带电荷量分别为＋q 1和－q 2，A 用绝缘细线L 1悬挂于O 点，A 、B 间用绝缘细线L 2相连。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
初中高中习题试卷 - 1 -
福建省宁德市部分一级达标中学2017-2018学年高二物理下学期期中联考试题
一、选择题： (本题共12小题，每小题4分，共48分。在每小题给出的四个选项中，第1-8题只有一项符合题目要求；第9-12题有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分) 1.1823年，科拉顿做了这样一个实验，他将一个磁铁捅入连有灵敏电流计的螺旋线圈，来观察在线圈中是否有电流产生。在实验时， 科拉顿为了排除磁铁移动时对灵敏电流计的影响，他通过很长的导线把连在螺旋线圈上的灵敏电流计放到另一间房里。他想，反正产生的电流应该是“稳定”的(当时科学界都认为利用磁场产生的电流应该是“稳定”的),插入磁铁后，如果有电流，跑到另一间房里观察也来得及。就这样，科拉顿开始了实验，然而，无论他跑得多快，他看到的电流计指针都是指在“0”刻度的位置，科拉顿失败了，以下关于科拉顿实验的说法中正确的是 A.螺旋线圈中磁通量没有改变 B.实验中没有感应电流 C.科拉顿的实验装置是错误的 D.科拉顿实验没有观察到感应电流是因为跑到另一间房观察时，电磁感应过程已结束 2·如下图中各图面积均为S的线圈均绕其对称轴或中心轴在匀强磁场B中以角速度ω匀速转动，从图示位置开始计时能产生正弦交变电动势sineBSt的图是
3·如图所示，理想变压器原线圈的师数为n1，副线圈的而数为n2,原线圈的两端a、b接正弦交流电源，理想电压表○V的示数为220V,负载电阻R=44Ω,理想电流表A1的示数为0.20A.下列判断中正确的是 初中高中习题试卷 - 2 -
A.原线圈和剖线圈的电流比为2:1 B.R上消耗的功率为4.4W C.电流表A2的示数为0.4A D.原线圈和副线图的匝数比为5:1 4.如图所示电路中， L为电阻很小的线圈， G1和G2为零点在表盘中央的相同的电流表，当开关S闭合时，地流表G1指针偏向石方，那么当开关S断开时，将出现的现象是
A.G1和G2指针都立即回到零点 B. G1指针立即回到零点，而G2指针缓慢地回到零点 C.G1指针缓慢回到零点，而G2指针先立即偏向左方，然后缓慢地回到零点 D.G1指针先立即偏向左方，然后缓慢地回到零点，而G2指针缓慢地回到零点 5.某发电厂原用11kV的交流电压输电，后米改用升压变压器将电压升高到220kV输电，输送的电功率都是P,若输也线路的电阻为R,则正确的是 A.提高电压后输电线上的也流变为原米的20倍 B.提高电压后输电线上的电丛损失增为原米的20倍 C.提高电压后输也线上的功率损耗减为原来的1/400 D.提高电压后输电线上的功率损耗将增大为原米的400倍 6.如图所示，相同的金属杆ab、cd以在光滑金属导轨PQ和RS上滑动，空间有垂直纸面向里的匀强磁场。当ab、cd分别以速度v1和v2滑动时，发现回路感应电流为逆时针方向，则v1和v2的方向、大小可能是 初中高中习题试卷 - 3 -
A.v1向右，v2向左且v1>v2 B. v1和v2都向左且v1>v2 C. v1和 v2都向石且v1=v2 D. v1和v2都向左且v1=v2
7.已知某电阻元件在正常工作时，通过它的电流按如图所示的规律变化，其中0~4T为正弦交流电一部分，将 一个多用电表(已调至交变电流电流挡)与这个电阻元件串联，则多用电表的读数为
A.4A B.17A C.19A D. 52A 8.有一边长为L,电阻为R,质量为m的正方形金属线圈abcd平方在粗糙水平传送带上，被电动机带动一起以速度v匀速穿过一宽度为2L，磁感应强度为B的磁场，下列说法正确的是
A.线圈进入磁场时有沿abcda方向的感应电流 B.线圈经过磁场区域的过程中始终受到水平向左的静摩擦力作用
C.线圈进入磁场的过程中流过某一线圈导线截面的电荷量为222BlR
D.线圈穿过磁场区域的整个过程中，电动机多消耗的电能为232BlvR 初中高中习题试卷 - 4 -
9.如图所示，理想变压器原、副线圈的匝数比为11:2,原线圈两端输入正弦交流电压2202sin100(V)ut,副线圈两端所接的电压表为理想电压表，定值电阻R0=10Ω,滑动变阻器R的阻值变化范围为0~20Ω,下列说法正确的是
A.电压表的示数为20V B.副线圈输出电压的频率为50Hz C.滑动变阻器R消耗功率的最大值为40W D.滑动变阻器滑片向下移动，变压器的输出功率增大 10.边长为a的闭含金属正三角形框架，左边竖直且与磁场右边界平行，完全处于垂直框架平面向里的匀强磁场中。现把框架匀速水平向右拉出磁场，如图所示，则下列图象与这过程相符合的是
11.如图所示，用粗细均匀的铜导线制成半径为r的圆环， PQ为圆环的直径，其左石两侧存在垂直圆环所在平面的匀强磁场，磁感应强度大小均为B,但方向相反，圆环的电阻为2R. 一根长度为2r、电阻为R的金属棒MN绕着圆环的圆心O点紧贴着圆环以角速度ω沿顺时针方向匀速转动，转动过程中金属棒MN与圆环始终接触良好，则下列说法正确的是 初中高中习题试卷 - 5 -
A.金属棒中电流方向始终由N到M B.圆环消耗的电功率是不变的
C. MN中电流的大小为223BrR
D.金属棒MN旋转一周的过程中，电路中产生的热量为2443BrR 12.海洋中蕴藏着巨大的能量，利用海洋的波浪可以发电，在我国南海上有一浮桶式波浪发电灯塔，其原理示意图如图甲所示，浮桶内的磁体通过支柱固定在暗礁上，浮桶内置线圈随波浪相对磁体沿竖直方向运动，且始终处于磁场中，该线圈与阻值R=15Ω的灯泡相连，浮桶下部由内、外两密封圆筒构成(图中斜线阴影部分) ,如图乙所示，其内为产生磁场的磁体，与浮桶内侧面的缝隙忽略不计；匝数N=200的线圈所在处辐射磁场的磁感应强度B=0.2T,线圈直径D=0.4m,电阻r=1Ω.取重力加速度g=10m/s2,210.若浮桶随波浪上下运动的速度可表示为0.4sin()m/svt.则下列说法正确的是
A.波浪发电产生电动势e的瞬时表达式为64sin()Vet B.灯泡中电流i的瞬时表达式为0.02sin()Ait C.灯泡的电功率为120W
D.灯泡两端电压的有效值为152V2 初中高中习题试卷 - 6 -
第II卷(非选择题共52分) 二、实验题(共2小题，共14分。) 13.电吉他是利用电磁感应原理工作的一种乐器。如图a所示为电吉他的拾音器的原理图，在金属弦的下方置有一个连接到放大器的螺线管。一条形磁铁固定在管内，当拨动金属弦后，螺线管内就会产生感应电流，经一系列转化后可将电信号转为声音信号。 (1)金属弦的作用类似“研究电磁感应现象”实验中铁芯的作用，则被拨动后靠近螺线管的过程中，通过放大器的电流方向为 (以图象为准，填“向上”或“向下”) 。
(2)下列说法正确的是 A.金属弦上下振动的周期越大，螺线管内感应电流的方向变化也越快 B.金属弦上下振动过程中，经过相同位置时速度越大， 螺线管中感应电动势也越大 C.电吉他通过扩音器发出的产音随感应电流强度增大而变响，则增减螺线管匝数会起到调节音量的作用 D电吉他通过扩音器发出的产音随感应电流强度增大而变响，则金属弦振动越快，发出的声越响 14.传感器担负着信息的采集任务，在自动控制中发挥着重要作用，传感器能够将感受到的物理量(如温度、光、声等)转换成便于测量的量(通常是电学量).例如热敏传感器，主要是应用了半导体材料制成的热敏电阻将热学量转换为电学量，热敏电阻随温度变化的图象如图甲所示，图乙是由热敏电阻R1作为传感器制作的简单自动报警器线路图，问： 初中高中习题试卷 - 7 -
(1)为了使温度过高时报警器铃响， c应接在 (填“a”或“b”). (2)若使启动报警的温度提高些，应将滑动变阻器滑片P点向 移动(填“左”或“右”). (3)直流电源电动势为18V (内阻不计) ,热敏电阻R1达到100℃电阻大小为600Ω.流过热敏地阻R1的电流超过Ic时就会报警，Ic为10mA,则滑动变阻器应选择 A. R2 (0-200Ω) B. R2 (0-1000Ω) C. R2 (0-2000Ω) (4)若要将此系统改为光敏电阻控制的报警系统，装求当光敏电阻的光照达到或超过某一特定值时，系统报警。将滑动变阻器滑P置于正中间位置，然后重复上述操作，报警器刚好报警，光敏电阻特定值为 Ω。 三、计算题(本题包括4小题，共38分，解答应写出必要的文字说明、方程式和重要演算步骤，只写出最后答案的不能得分，有数值计算的题，答案中必须明确写出数值和单位) 15. (8分)如图所示，矩形线圈面积为S=0.04m2,匝数N=10.线圈电阻为r=10Ω,在磁感应强度B=1T的匀强磁场中绕OO轴以角速度ω=100rad/s匀速转动，外电路电阻为R=10Ω,当线圈由图示位置转过60°的过程中，求：
(1)当线圈由图示位置转到60°时电路中的电流大小； (2)电压表的读数. 16. (8分)有一台内阻为1Ω、总功率为6000W的发电机。供给一学校照明用，如图所示，己知升压变压器原线圈中电流为24A,原副线圈匝数之比为1:4;降压变压器原副线圈匝数之比为4:1,输电线的总电阻4Ω。每班有额定电压为220V的灯泡6盏，共有22个班级，若要保证所有班级的电灯均正常发光则：
