内循环(IC)厌氧反应器在废水处理中的应用教学教材
污水站IC厌氧罐操作标准书
批准：郭允超青岛啤酒（薛城）有限公司工作标准编号： W/5003-5-06-23审核：袁晓波修订状态：0编写：关祥永发布日期：2013.10.30路径：工作标准/SOP/工程部/一般操作人员工作标准/污水站IC厌氧罐操作标准书/23名称:污水站IC厌氧罐操作标准书一、目的对IC厌氧罐反应器的全面认识、学习，并进行标准化操作。
二、术语IC厌氧罐反应器：IC厌氧罐是上流式厌氧污泥床反应器主要由进水和配水系统，反应器的池体、内循环系统和二座三相分离器组成。
三、流程图开始开启IC厌氧进水阀门开启二次提升泵阀门开启二次提升泵进水过程中IC厌氧出水悬浮物30分钟沉降比是否在2%以下IC厌氧进水IC厌氧≥0.55 底层排泥无机成分高，活性污泥少，水质变差IC厌氧≤2% 中层污泥影响污水处理出水质稳定食品安全危害无∕∕∕环境因素电的消耗污水处理单耗≤0.18kw/kl控制污水处理运行时间在工艺要求范围之内能源浪费厌氧进水流速≤130m³/h 设定二次提升泵进水流速活性污泥流失危险源沼气泄露严禁烟火每天检查IC厌氧罐和沼气管路是否漏气爆炸滑倒摔伤上下爬梯，抓紧扶手保持操作现场卫生操作人员摔伤机械伤人无机械伤害设备运行过程中或未断电状态下，禁止维修或手动操作设备机械绞伤、挤伤、触电等五、设备示意图及部件编号PH值参数1号提升泵阀门2号提升泵阀门图一图二序号 设备编号 设备名称 部位 用途 1IB0011号提升泵阀门调节池西测将污水提至初沉池1号进水阀 1号提水泵开关2号提水泵开关IC 罐进水阀3号提水泵开关1号流量计2号流量计3号流量计4号流量计水封罐目镜在线监测仪2号进水阀 3号进水阀 4号进水阀 5号进水阀 6号进水阀 7号进水阀 8号进水阀1号取样阀进水阀7号取样阀 5号取样阀9号取样阀进水阀11号取样阀 3号取样阀13号取样阀 15号取样阀17号取样阀图六图七图五图四图三图八。
IC新型废水厌氧处理工艺_内循环厌氧反应器
第22卷第2期2006年3月水资源保护W ATER RES OURCES PROTECTI ON V ol.22N o.2Mar.2006新型废水厌氧处理工艺———内循环厌氧反应器甘树福,徐文彬,王国胜,刘 玲(广东工业大学环境科学与工程学院,广东广州 510006)摘要:介绍内循环(IC )厌氧反应器的发展、基本结构、运行机理。
分析该反应器的工艺过程,指出该工艺具有处理效率高、抗冲击能力强等优点。
针对IC 反应器存在的缺陷,人们对该反应器进行技术改进:通过提高它的内循环的气量进行处理低浓度有机废水;增加外循环装置缩短IC 反应器的启动周期。
关键词:内循环厌氧反应器;厌氧生物处理;水力模型中图分类号:X703 文献标识码:A 文章编号:1004Ο6933(2006)02Ο0048Ο04A ne w anaerobic w aste w ater treatment technique :I nternal circulation anaerobic reactorGAN Shu 2fu ,XU Wen 2bin ,WANG G uo 2sheng ,LIU Ling(College o f Environmental Science and Engineering ,Guangdong Univer sity o f Technology ,Guangzhou 510006,China )Abstract :The development ,fundamental structure and w orking mechanisms of the internal circulation (IC )anaerobic reactor were introduced.The IC reactor has many characteristics such as highly wastewater treatment efficiency and strongly resistance to shock loading.T o eliminate the defects of IC reactor ,studies on its im proved technique have been made.The im proved IC reactor can treat wastewater of low organic concentration as the am ount of internal circulation has been increased.Its startup period has been shortened by an externally added circulating device.K ey w ords :internal circulation anaerobic reactor ;anaerobic biological treatment ;hydraulic m odel 内循环厌氧反应器(Internal Circulation Anaerobic Reactor ,以下简称IC 反应器)是荷兰PAQUEC 公司于20世纪80年代中期在UAS B 反应器的基础上开发成功的第三代高效厌氧反应器[1],反应器内高浓度的污泥和良好的泥水传质效果,使其在处理效率方面比UAS B 反应器更具优越性。
厌氧内循环反应器_IC反应器_在造纸废水处理中的应用
厌氧内循环反应器（Internal Circulation Reac-tor，简称IC反应器）具有抗负荷能力强、具缓冲pH能力、容积负荷高、能耗低、运行费用低、处理容量大、启动速度快、占地面积少、运行稳定等特点，其主要组成部分有污泥膨胀床区、精处理反应区、内循环系统和出水区，在造纸废水处理领域中有着广泛的应用前景。
我国是一个造纸工业大国，在制造过程中产生的废水量大，污染物浓度高，对水环境造成极其不利的影响。
污水必须通过终端的废水处理设施，达标后排放，而厌氧技术比较适合处理高浓度的有机废水。
笔者在此详细介绍IC反应器的启动问题和它在造纸废水中的应用。
1IC反应器的启动在IC反应器整个处理工程中，反应器的快速启动和反应器中颗粒污泥的形成是整个过程的关键。
丁丽丽等［1］以UASB中的颗粒污泥为接种污泥，用于IC反应器的启动，20d内IC反应器完成初次启动，15d内完成IC反应器的二次启动。
该反应器日处理污水COD Cr容积负荷达12～15 Kg／（m3·d），COD Cr去除率＞85％；在IC反应器中的容积负荷增加到11Kg COD Cr／（m3·d）时，反应器完成启动。
IC反应器启动结束后，使颗粒污泥的平均沉降速度由35．4m／h增加到105．17 m／h，平均粒径由0．88mm增大为1．25mm，最大比产甲烷活性增加为启动初期的4倍，达到382．98mL／（g·d）。
张杰等［2］以某养猪场沉淀池的深灰褐色絮状污泥对IC反应器进行接种启动。
IC 反应器在60d左右完成启动，启动后污泥区污泥沉降性能良好，在污泥区，污泥由上部到下部粒径明显增大，反应器内污泥颗粒粒径分布明显改善，粒径大于1mm的颗粒污泥量约占81．3％左右。
在进水有机负荷率达到20．6Kg COD Cr／（m3·d），HRT不低于12h时，利用该反应器处理某养猪场污水时，COD Cr去除率保持在90％以上，TN和TP去除率约为20．8％和34．6％。

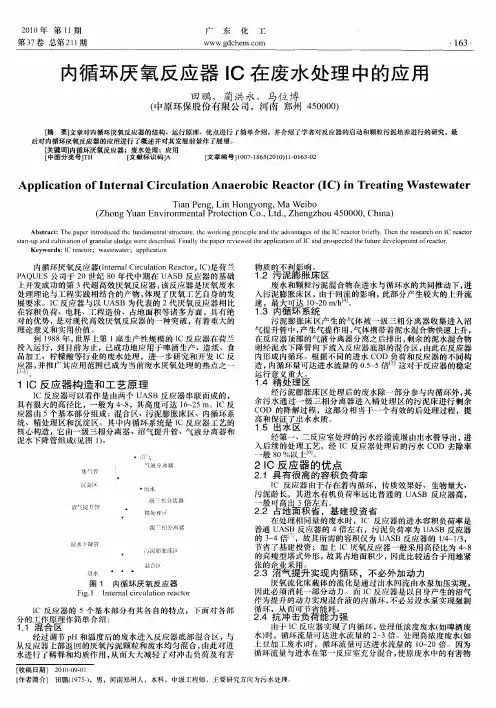

内循环厌氧反应器IC在废水处理中的应用
内循 环 厌 氧 反 应 器 （ ｔｒａ Ｃ ｒ ｌｔ ｎＲ ａｔｒ Ｔ ） 荷 兰 Ｉ ｅｎ ｌ ｉ ｕａ ｏ ｅｃ ，ｃ 是 ｎ ｃ ｉ ｏ Ｐ ＱＵ Ｓ公 司于 ２ Ａ Ｅ Ｏ世纪 ８ ０年代 中期在 Ｕ Ｂ反应器的基础 ＡＳ 上开发成功 的第 ３ 代超高效厌氧反应器 ， 该反应器是厌氧 废水 处 理理 论 与 工 程 实 践 相 结 合 的产 物 ， 现 了厌 氧 工 艺 自身 的 发 体 展要求。Ｉ ｃ反应器与以 ＵＡ Ｂ为代 表的 ２代厌氧反应器相 比 Ｓ 在容积 负荷 、电耗、工程造价、占地面积等诸多方面 ，具有绝 对 的优 势， 是对现代高效厌氧反应器 的一种突破 ， 有着重大的 理 论意 义 和 实 用价 值 。 到 １８ ， ９ ８年 世界 上第 １ 生产性规模 的 Ｉ 座 ｃ反应器在荷兰 投 入运 行 ，到 目前 为 止 ，已成 功 地应 用 于 啤 酒 生 产 、造 纸 、食 品 加工 、柠 檬 酸 等 行 业 的 废 水 处 理 ，进 一 步 研 究 和 开 发 Ｉ 反 ｃ 应 器 ， 推 广 其 应 用 范 围 已成 为 当 前 废 水 厌 氧 处 理 的 热 点 之 一 并
Ａｂ ｔａ ｔ ｓｒ ｃ ：Ｔｈ ａ ｅ ｎ ｒ ｄ ｃ ｄ ｔ ｅ ｆ ｎ ａ ｎ ａ ｓｒ ｃｕ ｅ ｔ ｅｗ ｏ ｋ ｎ ｒｎ ｉ ｌ ｎ ｈ ｄ ａ ｔｇ ｓｏ ｅ Ｉ ｅ ｃ ｏ ｌｅ ｙ Ｔ ｅ ｈ ｅ ｅ ｒ ｈ ｏ Ｃ ｅ ｃｏ ｅ ｐ ｐ ｒｉ ｔ ｕ ｅ ｈ ｕ ｄ ｍｅ ｔ ｌ ｔｕ ｔ ｒ ， ｈ ｒ ｉｇ ｐ ｉ ｃｐ ｅａ ｄ ｔｅ ａ ｖ ｎ ａ ｅ ｆｔ Ｃ ｒ ａ ｔｒｂ ｆ ． ｈ ｎ ｔ ｅｒ ｓ ａ ｃ ｎ １ ｒ ａ ｔ ｒ ｏ ｈ ｉｌ ｓａｔｕ ｎ ｕ ｔ ａｉ ｎ ｏ ｒ ｎ ｌｒｓ ｄ ｅｗｅ ｅｄ ｓ ｒｂ ｄ Ｆ ｎ ｌ ｅｐ ｐ ｒ ｅ ｉｗ ｅ ｈ ｐ ｌ ａ ｉｎ ｏ ｎ ｒ ｓ ｅ ｔ ｄｔ ｅｆ ｔ ｒ ｅ ｅ ｏ ｍ ｅ ｔ ｆ ｅ ｃｏ ｔｒ ｐ ａ ｄ ｃ ｌ ｖ ｔ ｆｇ ａ ｕ ａ ｌ ｇ ｒ ｅ ｃ ｉ ｅ ． ｉ ａｌ ｔ ａ ｅ ｖ ｅ ｄ ｔ ｅａ ｐ ｉ ｔ ｆ Ｃ ａ ｄ ｐ ｏ ｐ ｃｅ ｕ ｅｄ ｖ ｌｐ ｎ ａ ｔ ｒ — ｉ ｏ ｕ ｙ ｈ ｒ ｃ ｏ Ｉ ｈ ｕ ｏ ｒ Ｋｅ ｗ ｏ ｄ ：Ｉ ｅ ｃｏ ； ｗａ ｔ ｗａ ｅ ； ａ ｐ ｉａ ｉ ｎ ｙ ｒ ｓ Ｃｒａ ｔｒ ｓｅ ｔ ｒ ｐ ｌ ｔｏ ｃ
内循环厌氧反应器处理脂肪酸废水
７ ９
试验装置由有机玻璃制成 ， 有效体积 ２ ． ， ２５ Ｌ 反应 器直径 为 １ ｍ， 径 比为 ８ ５ 温度 为 ３ ５ｃ 高 ．， ５±
ｌ ＝ 试 验装 置 流程 图见 图 １ ， ｃ 《 ． １ ４ 分析 项 目及测 定方 法 ．
５ ０ ４５ ４ ０
９ ０ ８ Ｏ ７ ０ ６ ０ ５ ０ ４ Ｏ
目及测 定方 法 如下 ： 用微 波密 封 消解 Ｃ Ｄ速 测法 Ｏ
内循 环厌 氧反 应器 处 理 脂 肪酸 废 水
许 芝， 樊平平 ， 费庆 志
（ 大连 交通 大学 环境 与化 学工程 学院， 辽宁 大连 １６ ２ ） １０ ８ 摘 要： 研究了厌 氧内循环反应器 处理脂肪 酸废水 的启 动和运行 效果 ， 化学需 氧量 （ ｈｍｉ ｌ ｘｇｎＤ — Ｃ ｅ ｃ ｙｅ ｅ ａＯ
１ 试 验 方 法
１ １ 试 验用水 ． 本试 验用 水为 大连某 油脂厂 脂肪 酸生产 车伺
废水 ， 水呈 黄 褐 色 ， 废 主要水 质 指标 如下 ： Ｏ Ｃ Ｄ为
１ ０ ２ ０ ｇ Ｌ Ｂ Ｄ 为 ８ ０ １ ８ ０— ０４ ０ｍ ／ ；Ｏ ５ ０— １ ３ ２ Ｓ Ｓ为 ７ ０— ７ ｇ Ｌ；Ｈ为 １６ ２ ２ ． ２ ９ ０ｍ ／ ｐ ．４～ ．０ ｍ／ ； ｓ Ｌ
呈 ３ ５
娃 ３ ０
２ ５ ２ Ｏ
ｌ ５
分析原 水 、 应 器 出 水 Ｃ Ｄ（ 滤 后 样 品 中 反 Ｏ 过
Ｃ Ｄ浓 度 ）ｐ Ｏ 、Ｈ值 、 Ｆ 检 查 并 记 录 废 水 流量 及 Ｖ Ａ． 沼气 产 量 ， 周 测 定 一 次 Ｂ Ｄ 每 Ｏ 和 ｓ ， 析 项 ｓ 分
试 验所 用接种 污泥 取 自大 连市 春柳河 污水处
内循环ic厌氧工艺
内循环ic厌氧工艺厌氧工艺是一种在缺氧或无氧条件下进行的生物处理过程，广泛应用于废水处理、有机废弃物处理和生物能源生产等领域。
而ic厌氧工艺则是一种内循环的厌氧处理技术，通过增加内循环来提高废水处理系统的效率和稳定性。
本文将简要介绍ic厌氧工艺的原理和应用。
ic厌氧工艺的基本原理是在厌氧条件下，通过内循环将废水和微生物重新混合，从而增加废水中有机物被降解的机会。
在ic厌氧工艺中，废水首先进入内循环池，在内循环池中，废水与污泥混合，形成混合液体。
然后，混合液体通过内循环系统返回到厌氧反应器中，与厌氧微生物再次接触，加速有机物的降解过程。
通过这种方式，ic厌氧工艺可以提高废水处理系统的有机物去除效率，并减少处理系统的体积和能耗。
ic厌氧工艺在废水处理领域有着广泛的应用。
首先，ic厌氧工艺可以有效去除废水中的有机物和氮磷等污染物，提高废水的处理效率。
其次，ic厌氧工艺可以减少处理系统的体积和运行成本，节约能源和资源。
此外，ic厌氧工艺还可以降低处理系统对氧气的需求，减少氧气的消耗和二氧化碳的排放，有利于环境保护。
除了废水处理领域，ic厌氧工艺还在有机废弃物处理和生物能源生产等领域有着潜在的应用价值。
在有机废弃物处理中，ic厌氧工艺可以将有机废弃物转化为沼气等生物能源，实现资源的循环利用。
在生物能源生产中，ic厌氧工艺可以提高生物质的降解效率，提高生物能源的产量和质量。
总的来说，ic厌氧工艺作为一种高效、节能、环保的废水处理技术，已经在各个领域得到广泛应用。
通过增加内循环，ic厌氧工艺可以提高废水处理系统的效率和稳定性，降低运行成本，减少对环境的影响，具有很大的发展潜力和市场前景。
希望未来能够进一步推动ic厌氧工艺的研究和应用，为实现清洁生产和可持续发展做出贡献。
8009958_EIC厌氧反应器在处理柠檬酸废水中的应用
收稿日期:2012-04-12;修订日期:2012-04-26作者简介:吴九九(1964-),男,江西南昌人,本科,副研究员,从事生物质能和环境工程研究。
第30卷 第3期2012年6月江 西 科 学JIANGXI SCIENCE Vol.30No.3Jun.2012 文章编号:1001-3679(2012)03-0393-03EIC 厌氧反应器在处理柠檬酸废水中的应用吴九九,黄 勇,杨春燕,李 晖,林 浩(江西省科学院,江西 南昌330029)摘要:报导了应用EIC 厌氧反应器处理柠檬酸废水的结果,容积有机负荷可达到16~18kg COD /m 3·d ,个别达到了20kg COD /m 3·d 以上,COD 去除率在88%左右。
在柠檬酸废水厌氧处理中,采用EIC 技术要好于UASB ,用EIC 取代UASB 实现技术更新不仅必要,而且可行。
关键词:EIC 厌氧反应器;柠檬酸废水中图分类号:X783 文献标识码:B Technology of EIC Anaerobic Reactors for Treating Citric Acid WastewaterWU Jiu⁃jiu,HUANG Yong,YANG Chun⁃yan,LI Hui,LIN Hao(Jiangxi Academy of Sciences,Jiangxi Nanchang 330029PRC)Abstract :This paper presents the application EIC Anaerobic Reactors deal with citric acid wastewater,the result of the organic load capacity can reach 16to 18kg COD /m 3·d,individual to twenty kg COD /m 3·d above,COD removal rate at about 88%.Guests in acid wastewater anaerobic treatment,the EIC technology better than the UASB,EIC replaced with UASB,realize update tech⁃nology not only necessary,but also feasible.Key words :EIC anaerobic reactors,Citric acid wastewater IC 厌氧反应器是继UASB 之后的一种新型厌氧反应器,EIC 厌氧反应器是江西科能技术发展公司设计的具有自主知识产权的IC 厌氧反应器专利产品,其容积有机负荷可达到20kg COD /m 3·d 以上。
内循环(IC)厌氧反应器在几种高浓度废水中的工程应用及发展
ｂａｋ ｔ Ｕ Ｓ ．ｔ ｗ ｓｍ ｎ ｄａ ｔ ｅ ，ｓｃ ｓｈｇ ｌｎ ｅ（ Ａ Ｂ） Ｉ ｏ ｅ ａ ｙａｖｎａ ｓ ｕｈ ａ ｉｈ—ｌａ ｉｇ ｉｈ—ｅ ｉ ｅ ｃ ，ｌｗ—ｐ ｗ ｒ ｇ ｏｄｎ ，ｈ ｇ ｆｃ ｎ ｙ ｏ ｉ ｏ ｅ．Ｍｏｅｖｒ ｔｓｏｃ ｐｉｇ ｒｏｅ ，ｉ ｉ ｃｕ ｙｎ
ｉ Ｃ ｎ ｅ ｔ ｔ ｎＷａｔｗ ｔｒＰｏｅｔ ｎＨｉ ｏ ｃｎｒ ｉ ｓ ａｅ ｒｊｃ ａｏ ｅ
Ｐ ｉ ｏ ｇａｇ Ｊ ｎ ｉ ｄ ｎ ， ｉ Ｆ ｎ ，Ｍ ａｊ ｎ ｅ Ｈ ｎｙ ｎ ， ｉ ｇＪｎ ｏ ｇ Ｌｕ ｅ ｇ ａＳｎｉ ａ ｇ ａ
（ ｎｉ ｎ ｅｔ ｒｔ ｔ ｎＡ ｐｉ ｔ ｎＴ ｃｎ ｌ ｙＩｓ ｔ ｅｏ ｃ ｎｅａ ｄＴ ｈｏ ｇ ｎｖｒｔ ｏ ｕｈｕ Ｓ ｚｏ １０ Ｃ ｉａ Ｅ ｖｒ ｍ ｎ ｌ ｏｅｉ ｐｌ ａ ｏ ｅｈ ｏ ｇ ｔｕ ｆ ｉ ｃ ｎ ｅｎ ｌｙ Ｕ ｉｅｓｙ ｆ ｚｏ ， ｕｈ ｕ２５ １ ， ｈｎ ） ｏ ａ Ｐ ｃｏ ｃｉ ｏ ｎ ｉｔ Ｓ ｅ ｃ ｏ ｉ Ｓ １
维普资讯
第３ ２卷第 １ ２期 ２０ ０ ７年 １ ２月
环境科学与管理
ＥＮ、 ｔ Ⅲ ０ＮＭ匮ＮＴＡＬ Ｃｍ ＮＣＥ Ｉ Ａ ＮＡＧＥＭ匮ＮＴ Ｓ Ａ＝ ｍ Ｍ＿
Ｖ０ ２ Ｌ ３ Ｎ １ ２
Ｄｅ ．２ ｏ ｃ ｏ ７
文章 编 号 ：６３— ２２ ２０ １ ０ ２ ０ １７ １ １ （０７）２— １０— ４
ｂ ｃｍｅｐ ｐ ｌ ｎ ｅａ ｐ ｅ ｎ ｒ ｅ ｔｆｒｒａ ｎ ａｔｗ ｔ ．Ｔ ｉ ａ ｉｌ ａ ａ ｚｓ ｈ ｅｃｏ＇ａ ｐｉａ ｏ ｎ ｅｏ ｕａ ａ ｄｂ ｐ ｌ ｄｔ ｍａ ｙｐｏ ｃ ｅｔ ｇｗ ｓ ａ ｒ ｈｓ ｒｃ ｎ ｌ ｅ ｅ Ｃ ｒａｔｒ ｐ ｌ ｔ ｎｉ ｍａ ｙ ｏ ｒ ｉ ｏ ｊ ｓｏ ｔ ｉ ｅ ｅ ｔ ｅ ｙ ｔ Ｉ ｓ ｃｉ ｎ ａｅｓｏ ａｔｗ ｔ ｅｔ ｎ ， ｎ ｎ ｄ ｃｓ ｈ ｒ ｅｔ ａ ｐｉａ ｏ ｆ Ｃ ｗ ｉｈｉ ｄｖ ｌ ｅ ｙｎ ｔ ｎｌ ｎｉ ｎ ｅ ｔ ｎｔ ｒａ ｆ ｓ ａｅ ｔ ａ ｗ ｅ ｒ ｒ ｍｅ ｔ ａ ｄｉｔ ｕ ｅ ｅｐｏ ｃｓ ｐ ｌ ｔ ｎｏ ｈｃ ｅｅ ｐ ｄｂ ａｏ ａ ｅｖｒ ｍ ｎａ ｕ ｉ ｏ ｒ ｔ ｊ ’ ｃｉ ＭＩ ｓ ｏ ｉ ｏ ｌ ． Ｋｅ ｒｓ Ｉｔｒａ Ｃｒｕａ ｏ Ｉ ａａｒｂｃ ｒａｔ ；ｈｅ ｈｓｓ ｅ ａａ ｒ ｍｕ ｙ— Ｉｔ ａ Ｃｒｕａｏ ； ｒｎ ｌｒ ｙｗｏｄ ： ｎｅ ｌ ｉ ｌｉｎ（ Ｃ） ｎｅｏ ｉ ｅ ｃ ｒ ｔｒｅ ｐ ａｅｅ ｓｐｒｔ ； ｈ ｎ ｃ ｔ ｏ ｏ ｎｅ ｌ ｉ ｌｔ ｎ ｇａ ｕａ ｎ ｒ ｃ ｉ ｓ ｄ ｅｐｏｅｔ ａｅ ｌ ｇ ；ｒ ｃ ｅｓ ｕ ｊ
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
内循环（IC）厌氧反应器在废水处理中
的应用
目前湖北武汉市有多家企业选择了将污水处理交第三方运行管理的模式，帮助企业实现污水处理设施安全运行、达标运行、经济运行是格林公司的愿望和目的，武汉格林环保设施运营有限责任公司，也将继续为您关注工业污水、生活污水污水处理外包、污水处理运营的行业动态。
内循环（IC）厌氧反应器是在上流式厌氧污泥床（UASB）反应器基础上发展起来的高效反应器。
其依靠沼气在升流管和回流管间产生的密度差在反应器内部形成流体循环。
内循环提高了反应区的液相上升流速，加强了废水中有机物和颗粒污泥间的传质，使得处理同类废水时，该反应器的有机负荷达到UASB反应器的2～4倍。
IC厌氧反应器具有高径比大、上流速度快、有机负荷高、传质效果好等优点，其去除有机物能力远超过UASB等二代厌氧反应器[3]，代表着当今废水处理领域厌氧生物反应器的最高水平。
当前，IC厌氧反应器被广泛应用于各类工业废水的处理，已经成为当今环保行业的研究热点。
1
IC厌氧反应器的基本原理及特点
1.1 IC厌氧反应器的基本原理
IC厌氧反应器由两个UASB反应器上下叠加串联而成，其高度可达16～25m，高径比一般为4～8，主要由5个部分组成：布水区、第一反应室、第二反应室、内循环系统和出水区，其中内循环系统是
IC工艺的核心结构。
IC厌氧反应器的结构示意图如下。
废水首先进入反应器底部的混合区，并与来自回流管的内循环
泥水混合液充分混合后进入第一反应室进行污染物的生化降解，此处的COD容积负荷很高，大部分进水COD在此处被降解，并产生大量
沼气。
沼气由下层三相分离器收集，并沿着回流管上升。
沼气上升的同时把第一反应室的混合液提升至IC厌氧反应器顶部的气液分离器，沼气在此处与泥水分离并被导出反应器。
泥水混合物则沿着回流管返回反应器底部，并与进水充分混合进入第一反应室，形成内循环。
经过第一反应室处理过的污水，会自动进入第二反应室继续处理。
产生的沼气由第二反应室的集气罩收集，通过提升管进入气液分离器。
第二反应室中的混合液在沉淀区进行固液分离，处理过的上清液由
出水管排出，沉淀的污泥可自动返回到第二反应室。
1.2 IC厌氧反应器的工艺特点
IC厌氧反应器独特的内循环系统，加强了废水中有机物和颗粒污泥间的传质，从而大幅提高了反应器的COD容积负荷，IC厌氧反
应器的有机负荷是普通 UASB反应器的3倍左右，同时反应器在保证
去除效果的条件下，能达到较低的水力停留时间。
IC厌氧反应器实际上是一种特殊的气提式反应器，其提升动力源自反应器中的自产沼气，这样反应器不必通过外力实现强制循环，节省了能耗。
反应器中内循环系统的形成使得反应器内第一反应室的实际水量远大于进口水量，内循环水稀释了进水，提高了反应器的抗冲击能力和酸碱调节能力。
在处理相同的废水时，IC厌氧反应器的容积负荷是普通UASB的4倍左右，因此其所需的体积仅为UASB的1/4～1/3，利于节省基建投资，而且IC厌氧反应器具有很大的高径比，占地面积非常小。
2
IC厌氧反应器的启动
由于目前国内已建立了许多生产性UASB装置，所以可以采用UASB反应器的颗粒污泥作为IC厌氧反应器启动时的接种污泥。
当采用UASB反应器的接种污泥作为IC厌氧反应器的接种污泥时，则从UASB反应器的颗粒污泥演变为IC厌氧反应器的颗粒污泥，一般需要1～2个月的启动过程。
丁丽丽等[4]采用 UASB中的颗粒污泥接种IC 厌氧反应器处理人工合成废水，反应器初次启动在40天内完成。
王克浩等采用自行设计的一套IC厌氧反应器装置，接种啤酒厂生产废水消化污泥，采用人工配水对其进行启动运行，历时60天时间完成了反应器的启动。
IC厌氧反应器的启动时间虽然比UASB要短，但要
达到反应器内部的无动力内循环仍然需要较长的时间。
现今，如何快速地启动反应器成为了学者们研究的热点。
3
内循环反应器的工业应用
3.1 处理酒精废水
酒精是重要的化工原料，广泛应用于化学工业、食品工业、日用化工、医药卫生等领域。
随着石油、煤炭等自然资源逐年减少，且不可再生，可替代能源的发展受到越来越多的关注。
酒精燃料是一种可再生的清洁能源，已成为最佳替代能源之一。
由此在生产酒精过程中产生的废水也越来越多，传统的厌氧工艺处理这类高浓度废水效果不理想。
中粮生化（北海）能源有限公司采用荷兰帕克IC反应器处理木薯酒精废液，每天处理废水3000m3，进水COD在3万～3.5万 mg/L，COD去除率达到90%。
河南天冠燃料乙醇有限公司是一家燃料乙醇生产企业，引进了IC厌氧反应器，经过一段时间的调试，使容积负荷达到了12kgCOD/m3·d，COD的去除率达到了93%。
3.2 处理生物制药废水
随着生物制药行业的不断发展和壮大，生物制药工业给环境带来的压力越来越突出，目前生物制药工业是国家环境保护规划重点治理的12个行业之一。
生物制药生产过程中产生大量废水，且成分复
杂，有机污染物种类多、浓度高、色度深，处理难度大，尤其是有的制药废水还含有生物毒性物质，增加了生物制药废水的处理难度。
皖北某公司将IC反应器用于抗生素废水的处理中，取得了良好的效果，IC反应器对COD的平均去除率达到了78%，出水COD在2000mg/L 以下，能满足后续好氧和气浮处理负荷的要求，从而确保了整个废水处理系统出水的达标排放。
3.3 处理造纸废水
随着社会的进步与发展，人们对纸张的需求日益增大，使得全世界造纸工业得到迅猛发展。
但随着纸张的产量和消费的增加，造纸工业用水量和废水排放量也随之增加。
造纸工业废水排放量大，污染严重。
造纸生产过程中，采用不同的原料或加工工艺生产的纸浆，其污染物发生量悬殊，各种制浆废水中会有多种对生物有害物质。
在世界范围内，造纸工业水污染治理已经成为造纸行业乃至整个社会关注的热点，也是造纸工业生存发展的关键。
河南新密一家以废旧纸板为原料生产瓦楞纸的造纸企业利用改进型IC厌氧反应器在常温
下处理造纸废水，经过2个月的调试，反应器达到设计负荷
12kgCOD/m3·d。
进水COD在10,000mg /L左右，出水COD稳定在1400mg/L左右。
3.4 处理啤酒废水
啤酒废水的高浓度部分来自糖化和发酵车间，其高浓度部分COD 浓度为2000～4000mg/L。
其低浓度部分的废水量大，COD浓度仅为300～800mg/L。
啤酒废水的BOD/COD值在0.7左右，且不含明显抑制厌氧微生物生长的物质，具有可生化性强等特点。
全球已建成的IC厌氧反应器大部分用于处理啤酒废水。
目前我国已有多家啤酒厂应用了此工艺。
IC厌氧反应器和UASB反应器处理啤酒废水的对比情况见下表所示。
由表可见，IC厌氧反应器处理啤酒废水的COD容积负荷可达15～30kg/m3·d，水力停留时间为2～4.2h，去除率在75%以上，而处理啤酒废水的UASB反应器的COD容积负荷一般仅为4～7kg/（m3·d）。
3.5 其他废水的处理
IC厌氧反应器逐渐被应用于各种废水的处理，日照博源生化有限公司和山东柠檬生化有限公司都是采用荷兰帕克的IC反应器处理柠檬酸废水，进水COD在1 万mg/L左右，COD去除率达到85%以上。
某化工厂采用IC厌氧反应器处理PTA废水，废水经过调节池调节后泵入2台体积为1680m3的IC厌氧反应器，PTA废水TOC去除率达85%～95%。
某印染厂应用IC厌氧反应器处理印染废水，COD去除率可达到80%以上，色度去除率达到70%以上。
4
结语
综上所述，IC厌氧反应器具有容积负荷率高、处理容量大、投资少、占地面积小、启动速度快、运行稳定等优点，并在酒精、制药、啤酒、造纸、印染等工业废水的处理中发挥了较高的去除效果，在工程技术上已经趋于成熟。
但对于我国来说，目前对于IC厌氧反应器在废水领域中应用的研究还不够深入，仍有不少值得研究的地方。
今后，应更加注重扩大IC厌氧反应器在废水领域中的应用范围，深入研究反应器动力模型的合理性和实用性，以及反应器的快速启动及颗粒污泥的培养技术等内容。
