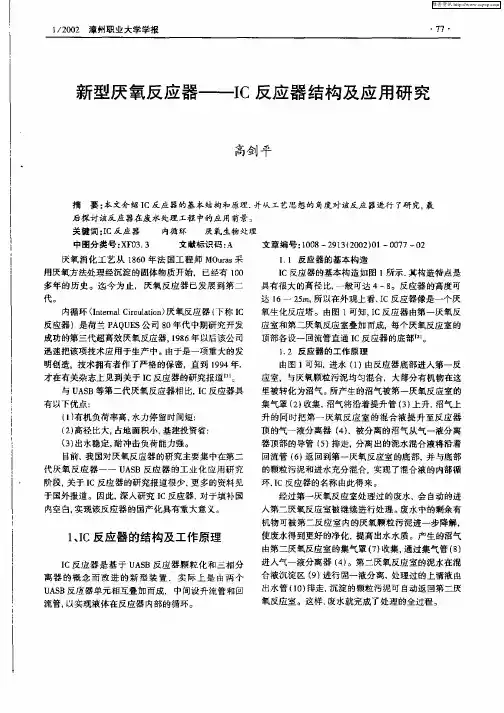

新型厌氧反应器——IC反应器结构及应用研究
１／２００２漳州职业大学学报
新型厌氧反应器——ＩＣ反应器结构及应用研究
高剑平
摘要：本文介绍Ｉｃ反应嚣的基本结构和原理，并从工艺思想的角度对该反应嚣进行了研究，最
后探讨访反应器在废水处理工程中的应用前景。
关键词：ＩＣ反应器 内循环 厌氧生物处理 中图分类号：ＸＦ０３．３ 文献标识码：Ａ 文章编号：１００８—２９１３（２００２）Ｏｌ一００７７—０２
厌氧消化工艺从１８６０年法国工程师ＭＯｕｒａｓ采
用厌氧方法处理经沉淀的固体物质开始，已经有１００ 多年的历史。迄今为止，厌氧反应器已发展到第二 代。 内循环（Ｉｎｔｅｒｎａｌ Ｃｉｒｃｕｌａｔｉｏｎ）厌氧反应器（下称Ｉｃ
反应器）是荷兰ＰＡＱＵＥＳ公司８Ｏ年代中期研究开发
成功的第三代超高效厌氧反应器，１９８６年以后该公司 迅速把该项技术应用于生产中。由于是一项重大的发
明创造，技术拥有者作了严格的保密，直到１９９４年． 才在有关杂志上见到关于Ｉｃ反应器的研究报道…。
与ＵＡＳＢ等第二代厌氧反应器相比，Ｉｃ反应器具
有以下优点： （１）有机负荷率高，水力停留时间短：
（２）高径比大，占地面积小，基建投资省： （３）出水稳定，耐冲击负荷能力强。 目前，我国对厌氧反应器的研究主要集中在第二
代厌氧反应器一一ＵＡＳＢ反应器的工业化应用研究 阶段，关于Ｉｃ反应器的研究报道很少，更多的资料见
于国外报道。因此，深入研究Ｉｃ反应器，对于填补国 内空白，实现该反应器的国产化具有重大意义。
１、ＩＣ反应器的结构及工作原理
Ｉｃ反应器是基于ＵＡＳＢ反应器颗粒化和三相分 离器的概念而改进的新型装置，实际上是由两个 ＵＡＳＢ反应器单元相互叠加而成，中间设升流管和回
流管，以实现液体在反应器内部的循环。 １．１反应器的基本构造
Ｉｃ反应器的基本构造如图１所示，其构造特点是 具有很大的高径比，一般可达４—８。反应器的高度可 达１６—２５ｍ，所以在外观上看，Ｉｃ反应器像是一个厌
ic厌氧塔工作原理
ic厌氧塔工作原理
IC厌氧塔是一种高效的生物处理设备，广泛应用于城市污水处理厂、工业污水处理厂等各种场合。其工作原理是利用不产氧化能力的厌氧菌对有机物进行异化分解，从而将污水中的有机物质转化为可稳定处理的无害物质。
IC厌氧塔内主要有四个区域：上部进水区、中部生化区、下部沉淀区和底部排出区。进水区是污水进入塔体的地方，由于进水流速较大，可以有效地将氧气排出，保证生化区内的厌氧条件。生化区是IC厌氧塔的关键区域，厌氧菌在这里完成有机物质的分解和转化。沉淀区是用来沉淀厌氧菌胞体、氢化物等重力沉淀物质的区域，沉淀的物质会沉积到底部，与传统处理方法相同，底部排出区是进行剩余物质的排放区域，这些物质已经被厌氧菌转化为无害物质。
IC厌氧塔可以有效地处理高浓度污水，具有处理效果好、占地面积小、造价低廉等特点。由于采用了生物处理技术，IC厌氧塔不会对环境造成有害影响，处理后的水质可以达到国家标准。此外，IC厌氧塔还可以集成多种处理设备，如助剂供给系统、流量控制系统等，让处理过程更加智能化，提高处理效率。
在使用IC厌氧塔的过程中需要注意一些问题，如要确保塔内厌氧菌数量充足，不宜停电过久，且需要对塔内生物体系进行定期维护。同时，对于不同类型的污水，需要选择合适的IC厌氧塔进行处理。 可以看出，IC厌氧塔是一种高效、环保的生物处理设备，在现代社会中得到广泛应用，对于生态环境保护与提高人民生活质量起到了重要作用。
IC厌氧反应器运行注意事项
IC厌氧反应器运行注意事项
IC反应器，即内循环厌氧反应器，相似由2层UASB反应器串联而成。其由上下两个反应室组成。与UASB反应器相比，在获取相同处理速率的条件下，IC反应器具有更高的进水容积负荷和污泥负荷率，IC反应器的平均升流速度可达到处理同类废水UASB反应器的20倍左右。以下是简易示意图。
IC反应器的构造及其工作原理决定了其在控制厌氧处理影响因素方面比其它反应器更具有优势。
(1). 容积负荷高：IC反应器内污泥浓度高，微生物量大，且存在内循环，传质效果好，进水有机负荷可超过普通厌氧反应器的3倍以上。
(2). 节省投资和占地面积：IC反应器容积负荷率高出普通UASB反应器3倍左右，其体积相当于普通反应器的1/4—1/3左右，大大降低了反应器的基建投资；而且IC反应器高径比很大（一般为4~8），所以占地面积少。
(3). 抗冲击负荷能力强：处理低浓度废水（COD=2000~3000mg/L）时，反应器内循环流量可达进水量的2~3倍；处理高浓度废水（COD=10000~15000mg/L）时，内循环流量可达进水量的10~20倍。大量的循环水和进水充分混合，使原水中的有害物质得到充分稀释，大大降低了毒物对厌氧消化过程的影响。
IC反应器在运行过程中的日常注意事项
由于该污水站厌氧工艺处理设备主要是IC厌氧反应器，其主要的控制参数有以下内
1、污泥菌种的成分
污泥菌种的成分：厌氧污泥中具有处理污染物能力的就是细菌等有机物质，菌群的组成及菌种的成分决定了其颗粒强度、产甲烷活性及对污水的适应能力。一般来说，污泥中有机物的成分占70%左右，污泥外部菌种主要为丝菌，污泥内部主要为杆菌、球菌等。 2、PH值：
反应器进水PH值要求控制在6.5~7.5之间，过高或过低的PH值会对工艺造成巨大影响，其影响主要体现在对厌氧菌（主要是产甲烷菌）的方面，包括
①影响菌体及酶系统的生理功能和活性
厌氧上升流速
厌氧上升流速
厌氧上升流速通常指的是在厌氧反应器中，液体向上流动的速度。
厌氧上升流速是厌氧消化过程中的一个重要参数，它影响着污泥颗粒的形成、污泥床的膨胀以及污水与污泥的接触效率。以下是一些关于厌氧上升流速的详细信息：
- 计算公式：上升流速可以通过计算得出，它是液体流量除以反应器横截面积的结果。
- 适宜范围：在IC（内循环）反应器中，上升流速一般在4到8米每小时之间。这个范围可以保证污泥颗粒与有机物之间有效的传质过程，同时避免混合不均匀对厌氧处理产生负面影响。
- 水力负荷：IC反应器的水力负荷设计在3-5m/h是较为理想的，如果加上内循环的水力负荷，可以达到10m/h甚至更高。
- 不同污泥类型的影响：对于絮状污泥，建议采用更低的上升流速，例如小于0.8m/h，以避免污泥被冲刷出反应器。
- 布水系统设计：为了确保污水均匀分布，厌氧反应器通常会采用大阻力穿孔管布水系统，过孔流速应大于2.0m/s，穿孔管直径应大于100mm。
厌氧上升流速是厌氧反应器设计和运行中的一个关键参数，需要
根据具体的反应器类型、处理目标和污泥特性来合理选择和控制。通过精确计算和调控上升流速，可以提高厌氧消化的效率和稳定性。
厌氧IC反应器
BDIC厌氧反应器（QQ158899572）BDIC厌氧反应器的基本结构：
BDIC厌氧反应器基本结构示意图
BDIC厌氧反应器的构造特点是具有很大的高径比，一般可达2-5，反应器的高度高达16-28m。从外观
上看， BDIC厌氧反应器由第一厌氧反应室和第二厌氧反应室叠加而成，每个厌氧反应室的顶部各设一个
气-固-液三相分离器。如同两个UASB反应器的上下重叠串联。
BDIC厌氧反应器的进水由反应器底部的配水系统分配进入膨胀床室，与厌氧颗粒污泥均匀混合；大部
分有机物在这里被转化成沼气，所产生的沼气被第一级三相分离器收集。沼气将沿着上升管上升，沼气上
升的同时把颗粒污泥膨胀床反应室的混合液提升至反应器顶部的气液分离器。被分离出的沼气从气液分离
器的顶部的导管排走，分离出的泥水混合液将沿着下降管返回到膨胀床室的底部，并与底部的颗粒污泥和
进水充分混合，实现了混合液的内部循环，内循环的结果使膨胀床室不仅有很高的生物量，很长的污泥龄，
并具有很大的升流速度，使该室内的颗粒污泥完全达到流化状态，有很高的传质速率，使生化反应速率提
高，从而大大提高去除有机物能力。
BDIC厌氧反应器是由四个不同的功能部分组合而成：即混合区、膨胀区、精处理区和循环部分。
混合区：在反应器的底部进入的污水与颗粒污泥和内部气体循环所带回的出水有效的混合，对进水形
成有效的稀释和混合作用；
膨胀床部分：这一区域是由包含高浓度的颗粒污泥膨胀床所构成。床体的膨胀或流化是由于进水循环
和产生的沼气的上升流速所造成。废水和颗粒污泥之间有效的接触使得污泥具有高的活性，可以获得高的
有机负荷和转化效率；
精处理区：在这一区域内，由于低的污泥负荷率，水力停留时间长及推流的流态特性，产生了有效的
精处理，使得生物可降解COD几乎全部的去除。与UASB反应器相比，负荷率提高3～5倍；
循环系统：分外循环和内循环，内部的循环是利用气提原理，因为在上层与下层的气室间存在着压力
差。内循环的比例是由产气量所决定的，因此是自调节的。外循环是通过外循环泵控制循环水量在反应器
