偏振模色散的原理和测试方法分析
偏振模色散的原理和测试方法分析摘要：偏振模色散将引起高速光脉冲畸变，制约传输距离，是40Gb/s高速光纤通信的主要技术难点之一。
本文研究了偏振模色散的产生原理、对传输光脉冲的影响等问题；分析了偏振模色散的三种主要测试方法的测量配置和各自优缺点；讨论了每种方法的最佳应用场合。
一、引言光纤的色散引起传输信号的畸变，使通信质量下降，从而限制了通信容量和通信距离。
在光纤的损耗已大为降低的今天，色散对高速光纤通信的影响就显得更为突出。
40Gb/s系统和10Gb/s系统相比，在光纤传输上的色散效应对系统性能的影响有新的差异。
特别是偏振模色散（Polarization Mode Dispersion,简称PMD）的影响难以克服。
所以，在40Gb/s系统技术中，必须考虑和研究光纤的色散，PMD和非线性的影响等。
同时，由于偏振模色散的测试是比较复杂的问题，如何根据其特点，比较迅速和准确地测出偏振模色散值，从而进行色散补偿，将是本文讨论的重点。
本文作者主要从事高速光传输收发模块的研究开发，于2002年11月参加了在上海举行的Tektronix 2002亚太区大型巡回讲座和研讨会，针对偏振模色散的最新测试技术这一问题，作者与Tektronix公司的偏振模色散测试技术人员、工程师作了沟通和交流，并在本文中作了比较详细的分析和探讨。
二、色散的原理和分类色散是光纤的一个重要参数。
降低光纤的色散，对增加通信容量，延长通信距离，发展高速40Gb/s光纤通信和其它新型光纤通信技术都是至关重要的。
光纤的色散主要由两方面引起：一是光源发出的并不是单色光；二是调制信号有一定的带宽。
实际光源发出的光不是单色的，而是有一定的波长范围。
这个范围就是光源的线宽。
在对光源进行调制时，可以认为信号是按照同样的方式对光源谱线中的每一分量进行调制的。
一般调制带宽比光源窄得多，因而可以认为光源的线宽就是已调信号带宽，但对高速和线宽极窄的光源，情况不一样。
进入光纤中去的是一个调制了的光谱，如果是单模光纤，它将激发出基模；如果是多模光纤，则激发出大量模式。
由此可以看出，光纤中的信号能量是由不同的频率成分和模式成分构成的，它们有不同的传播速度，从而引起比较复杂的色散现象。
光纤的色散可以分为下列三类：模间色散：在多模光纤中，即使是同一波长，不同模式的光由于传播速度的不同而引起的色散称为模式色散。
色度色散：是指光源光谱中不同波长在光纤中的群延时差所引起的光脉冲展宽现象。
偏振模色散：单模光纤中实际存在偏振方向相互正交的两个基模。
当光纤存在双折射时，这两个模式的传输速度不同而引起的色散称为偏振模色散。
图1是这三种色散的示意图：三、偏振模色散的原理和特点(1) 偏振模色散的概念双折射与偏振是单模光纤特有的问题。
单模光纤实际上传输的是两个正交的基模，它们的电场各沿x,y方向偏振。
在理想的光纤中，这两个模式有着相同的相位常数，它们是互相简并的。
但实际上光纤总有某种程度的不完善，如光纤纤芯的椭圆变形、光纤内部的残余应力等，将使得两个模式之间的简并被破坏，两个模式的相位常数不相等，这种现象称为模式双折射。
由于存在双折射，将引起一系列复杂的效应。
例如，由于双折射，两模式的群速度不同，因而引起偏振色散；由于双折射偏振态沿光纤轴向变化，外界条件的变化将引起光纤输出偏振态的不稳定，这对某些应用场合，影响严重。
光纤的固有偏振模色散是由非圆形纤芯引起，构成双折射现象导致的色散，而对双折射引起的偏振模色散是由外部因素如机械压力、热压力等导致的色散。
图2是引起偏振模色散的光纤示意图：偏振模色散不能避免，只能最小化。
由于光纤存在PMD，已经给10Gb/s链路带来了严重限制。
而在40Gb/s速率上，任何器件也有少量的PMD。
（2）偏振模色散对于光脉冲的影响偏振模色散具有随机性，这与具有确定性的波长色散不同，其值与光纤制作工艺、材料、传输线路长度和应用环境等因素密切相关。
由于受工艺水平的制约，传输链路上使用的每一段光纤结构上存在差异，即使同一段光纤，也必然存在纵向不均匀性，因而PMD的值也会因光纤而异。
从工程安装和链路环境看，影响因素不仅多，而且具有不定性。
比如环境温度，夏冬温差可能达30～80℃，昼夜温差也有可能达10～30℃。
PMD的大小，由这些因素的综合影响决定，也具有不确定性，是一个随机变量。
通常所说的PMD是多少，指的是（统计）平均值。
在光纤链路上，两个正交的偏振模产生的时延差遵守一定的概率密度分布。
PMD的值与光纤长度的平方根成反比例的变化，因而其单位记作ps／km1/2PMD和色度色散对系统性能具有相同的影响，即引起脉冲展宽，从而限制传输速率，如图3所示。
然而，PMD比波长色散小得多，对低速率光传输的影响可忽略不计，甚至没有列入早先的光纤性能指标之中。
但是随着系统传输速率的提升，偏振模色散的影响逐渐显现出来，成为继衰减、波长色散之后限制传输速度和距离的又一个重要因素。
如何减少PMD的影响，是目前国际上研究的热点之一。
PMD是一个随机变量，其瞬时值随波长、时间、温度、移动和安装条件的变化而变化，导致光脉冲展宽量不确定，其影响相当于随机的色散。
它与波长色散发生的机制虽然不同，但是对系统性能具有同样的影响，因此也有人将偏振模色散称作单模光纤中的“多模色散”（3）偏振模色散对于光传输距离的影响不同时期敷设的光纤，PMD值差别很大。
10年前应用的光缆受当时光纤工艺水平所限，PMD通常大于2ps/km1/2，有的高达6～7 ps/km1/2；后来布设的光缆，PMD不大于0.5ps/km1/2，不会对10Gbit/s速率系统造成限制；近年来敷设的光缆，多为0.2ps/km1/2甚至更小。
最优秀的光纤，PMD已经控制到0.001ps/km1/2的水平。
当两个正交的偏振模之间的时延差δτ达到系统速率一个脉冲时隙的三分之一时，将会付出1dB的信号功率代价。
由于PMD的随机统计特性，PMD的瞬时值有可能达到平均值的3倍。
为了保证信号功率代价低于1dB，PMD的平均值必须小于系统速率一个脉冲时隙的十分之一。
因为PMD＝δτ/L1/2 ps/km1/2 （公式1）现在要求δτ＝1/(10B)，设速率为B的系统受PMD限制的最大传输距离为L km,则L＝（δτ/PMD）2＝〔1/(10*B*PMD)〕2 km （公式2）早期布设光纤中，有一部分对STM－16信道速率的系统也产生限制。
当PMD＝0.5ps/km1/2时,STM-64系统受PMD限制的传输距离(1dB代价)大约为400km，对于40Gbit/s系统，却只有25km。
如果容许两个正交偏振模之间的时延差达到一个脉冲时隙的三分之一，40Gbit/s 传输的PMD容限约8.3ps；若要保证在任何情况下系统功率代价都不超过1dB，即限定两个偏振模的传输时延差不超过一个脉冲时隙的十分之一，则PMD容限只有 2.5ps。
要实现600km以上的长途传输，PMD系数就要不高于0.1ps/km1/2。
根据上述分析可知，PMD是重要的限制因素。
不同速率系统受PMD限制的传输距离可以计算出来。
利用公式2计算不同速率系统受偏振模色散限制的最大传输距离，其结果列于下表1中。
表1 不同速率系统受PMD限制的最大传输距离四、偏振模色散的测试方法偏振模色散具有随机性，在DWDM系统中，造成偏振和引起偏振模色散的因素很多，示意图如图4所示：图4 引起偏振和偏振模色散的因素下面是偏振模色散PMD和偏振相关损耗(Polarization Dependent Loss，简称PDL)的测试方法：偏振模色散PMD是指在一定时间内一定波长范围内或在指定波长上某时间窗口上的平均时延，与时间相对无关，具有确定性。
PMD的测试方法主要有琼斯矩阵特征分析法、干涉测量方法和波长扫描法等。
1、琼斯矩阵特征分析法的测试原理和步骤如下：测试的配置包括可调谐光源（Tunable Laser Source,简称TLS）、被测器件（Device Under Test，简称DUT）、偏振器和偏振计等。
如图5所示。
图5 琼斯矩阵分析法的测量配置和步骤从琼斯矩阵Jc数据中可以提取PMD和PDL等参数。
由于一般运营商关注的PMDλ是指在特定波长λn上一段时间内的平均微分群时延（Differential Group Delay,简称DGD），而测量值PMDλ是在某个波长范围内特定时间t0的平均DGD。
理论计算如下：理论计算和实验测试的结果表明，时间平均值PMDt与波长平均值PMDλ相等。
这也是PMD 测量方法的基础，所有测试都是基于能够快速测试PMDλ从而确定PMD值的。
琼斯矩阵特征分析法的特点是：测量精度较高，最小可测量的PMD可达0.005ps，但测试速度较慢，且与波长相关，测试过程中光纤必须固定，不许移动；该测试方法在实验室测试器件的PMD将是首选；同时也适合工程上光纤PMD测试的现场应用。
2、干涉测量方法的原理和步骤如下，如图6所示。
干涉测量方法的特点是：测量精度较低，最小可测量PMD达0.03ps，但测试速度较快，且与波长无关，测试过程中光纤允许移动。
由于测试精度较低，该测试方法不适合实验室使用；但由于设备简便易用，体积、成本和信息内容小，适合作为现场仪器使用，在工程现场测试光纤的PMD将是首选。
3、PMD测试的其他方法还有邦加半球方法。
该测试方法的特点是能够直观地反映偏振态和测试PMD参数，可以用于科学研究分析。
由于偏振光的电场强度可分解为Ex，Ey两个分量，其瞬时值为Ex=Ex0Cos(ωt+φx)Ey=Ey0Cos(ωt+φy)两分量的幅度比R＝Ey0/Ex0，相位差φ=φy-φx。
根据R、φ的不同可得到线偏振光、圆偏振光、椭圆偏振光。
偏振光偏振态的全部信息包含在R、φ中。
R有时用另一参数δ表示，δ＝arctanR。
椭圆偏振是最一般的形式，它说明电场强度矢量端点描绘出一个椭圆，如图7所示。
可以采用邦加球法（Poincare）来直观地、动态适时地显示偏振态，跟踪和计算偏振模色散变化值。
由于邦加球采用了归一化测量方法，因此可以用两个参数来描述偏振椭圆：方位角θ和椭率角ε。
如图8所示。
图8 邦加球法（Poincare）表示的偏振状态邦加球法的配置与琼斯矩阵特征分析法的测量配置相同。
采用调谐波长作为光源，偏振状态将在邦加半球上描出一个弧形角，偏振模色散值与这个角成正比。
五、结论偏振模色散具有随机性和不确定性，其原理和补偿方法正在不断的研究之中。
我们可以根据应用场合的不同，选取不同的偏振模测试方法，灵活、快速地测试和评估，以便有效地补偿偏振模色散。
例如，在研发和实验时，如果测试精度较高，可采用琼斯矩阵特征分析法；如果要求动态地跟踪偏振模色散，可以采用邦加球法；而工程现场中可以采用干涉法快速测试等。
偏振模色散PMD
受PMD限制的无中继距离大致理论值
B[Gb / s]2 L[km ] PMD [ps / km ]2 104
PMD (ps/√km) 3.0 1.0 0.5 0.2 2.5 Gb/s 180 km 1,600 km 6,400 km 40,000 km 10 Gb/s 11 km 100 km 400 km 2,500 km 40 Gb/s 1 km 6 km 25 km 156 km
B[Gb / s]2 L[km ] D[ps / nm / km ] 105
1. 2.
对高速传输系统来说，色散并非越小越好，否则会存在非线性效应，降低系 统性能； 色散斜率同样重要，大的斜率会导致边缘信道的色散累积量差别的增大，同 样会影响系统性能。
14
光纤的色散将影响系统的容量和传输距离，采用色散 补偿光纤（DCF）和色散补偿模块（DCM）配合光放 大器，可解决色度（波长）色散对光纤系统的限制。
25
3.3. G.652C、G.652D光纤的特点
• 工作波长范围比常规单模光纤展宽了 100nm ，这 意味着更多的 WDM 信道或较宽的信道间隔；这 二者都有利于降低系统费用。 在1360-1460nm波长范围的色散只有常规单模光 纤在1550nm色散值的 1/2以下，这意味着在不需 色散补偿情况下的传输距离可增加一倍多；有利 于降低系统费用。
23
3.2. ITU-T G.652.A/B/C/D指标
光 纤 属 性 参 数 1310nm模场直径，μ m 包层直径，μ m 芯同心度误差，μ m 包层不圆度，% 光缆截止波长，nm 筛选应力，Gpa 宏弯衰减，dB 最小零色散波长 λ min ， nm 最大零色散波长 λ max ， nm 零色散波长最大斜率 Smaxps/(nm2.km) 未成缆光纤PMD系数， ps/√km G.652.A G.652.B G.652.C G.652.D
高速光纤通信系统中信号损伤缓解与补偿技术
高速光纤通信系统中信号损伤缓解与补偿技术近年来，我国光纤通信系统发展起来，其应用规模也呈现出不断扩大的趋势，但是，在信号传输过程中，信号损伤问题越发严重，高速光纤通信系统中信号损伤主要由偏振模色散引起。
本文主要从高速光纤通信系统中信号损伤与补偿介绍出发，具体阐述了高速光纤中偏振模色散概念及其测量方式，并提出了相应的高速光纤通信系统中信号损伤补偿技术，希望对高速光纤通信系统中信号损伤缓解与补偿有所帮助。
标签：高速光纤；通信系统；信号损伤缓解；补偿技术随着信息化时代的到来，通信成为人们日常生活不可分离的一部分，通信容量呈现出不断上升的趋势。
科学家预测未来每名通信用户的通信容量高达1000Mb/s，可见未来人们对通讯需求之大，因此，高速光纤通信系统的未来发展会逐渐向高速率和大容量发展。
1 高速光纤通信系统中信号损伤与补偿高速光纤通信系统在传播过程中常常会发生信号损伤的问题，色散和光纤耗损是导致高速光纤通信系统中信号损伤的主要原因。
传统光纤系统中，多模光纤较为常见，在不同模式下光纤的信号传播速度不同，证明了信号传播过程中存在模间色散。
随着科技的发展，单模光纤在光纤通信系统中使用广泛，在一定程度上减少了色散，也就缓解了模间色散的问题。
但是，随着通信容量的不断扩大，信号传输距离也越来越远，新的问题也随之出现，长距离运输过程中的光纤虚耗成为制约信号传播的关键。
单模光纤能够解决模间色散问题，但是会受到材料和波导色散的干扰，导致色度色散问题的存在，在传播过程中损伤通信信号。
因此，人们开始采用色散补偿光纤来补偿色散问题，促进单载波速率的提高，进而解决信号损伤的问题。
大量实践经验也表明，采取措施缓解和补偿高速光纤系统中的信号损伤能够大大提高通信的速率。
近年来，我国科学技术不断发展，偏振模色散使用广泛，相干接收和高级码型调制格式也获得了广泛的应用，导致偏振模色散和偏振串扰成为损伤通信系统的主要因素，加上光纤非线性和激光器的相位噪声的制约，信号损伤问题仍然是通信系统研究的主要问题。
单模光纤偏振模色散测试的重要性
没 有 应 力 ， 因 而 光 波 在 这 两 个 相 互 垂 直
偏 振 态 方 向 以 完 全 相 同 的 速 率 传 播 ， 在
限 制 光 纤 通 信 高 比 特 率 长 距 离 传 输 的 因 素 有 两 个 ：一 是 光 纤 的 衰 减 ，另 一 个 是 光 纤 的 色 散 。 单 模 光 纤 的 色 散 又 可 分
为 两 种 ：一 是 光 纤 的 群 速 度 色 散 （ ＧｖＤ ） ，
另 一 种 是 光 纤 的 偏 振 模 色 散 。 为 降 低 单
中 发 现 ，绝 大 多 数 企 业 都 没 有 偏 振 模 色 散 测 试 仪 。而 几 何 参 数 测 试 仪 、传 输 特 性
测 试 仪 、 ０ＴＤ Ｒ 等 设 备 倒 是 ７ ０％ 的 企 业 都 － ， 即 使 是 占地 面 积 比 较 大 的 机 械 物 Ｆ
零 时 ， 单 模 光 纤 偏 振 模 色 散 的 影 响 就 突
理 性 能 测 试 仪 也 随 处 可 见 。 偏 振 模 色 散
测 试 仪 体 积 并 不 大 、价 格 也 不 是 很 昂 贵 ，
可 为 什 么 这 么 多 企 业 都 没 有 配 置 呢 ？ 或 者 说 根 本 不 去 考虑 要 测 试 此 项 指标 呢 ？ 为 此 ，笔 者 曾 询 问过 一 些 企 业 ，他 们 的 回 答 令 人 吃 惊 ：“ 项 指 标 不 重 要 ，最 初 单 这
种 现 象称 为 模 式 双折 射 。双折 射 的 存 在 将 引 起 一 系 列 复 杂 的效 应 ，
例 如 ，两 模 式 的 群 速 率 不 同 ， 两 个 相 互 垂 直 的 偏 振 模 以 不 『 的 速 率 丘 Ｊ 传 播 ， 使 得 到 达 光 纤 另 一 端 的 时
偏振模色散PPT课件
01.06.2020
.
47
4.3.2 光纤的色散
• 多模色散(模式色散、模间色散)
• 多模－阶跃折射率光纤
Tm in(c0L /n1)L cn 01............(4.17)
T m axL (c /0 co /s n (1 θ ))c0c L o n s1 (θ)c L 0 n n 1 2 2.....(4.18)
第四章 新型光纤和光纤 的基本特性
介绍不同结构、不同材料的光纤及其传输 特性
01.06.2020
.
1
4.1 不同波导结构的石英光纤
• 渐变折射率多模光纤 • 匹配包层和凹陷包层单模光纤 • 色散位移单模光纤
01.06.2020
.
2
4.1.1 渐变折射率多模光纤
• 历史：多模------渐变多模------单模
材料色散是石英光纤的本征特 性，只有改变玻璃的组成成分， 才能改变其色散值，而这样会 引起衰减的增加。
通过设计纤芯和包层结构调整 波导色散，可以使色散最小值 发生移动
01.06.2020
.
10
4.1.3 零色散位移光纤
零色散位移光纤 不适用于波分复用 系统——— 当光纤中存在多个 光信道时，各信道 对应波长的色散接 近于零，因此会引 发四波混频效应， 影响传输信号
• 色散是指光纤对在其中传输的光脉冲的展 宽特性(ps/nm·km)——单位长度的光纤对 单位谱宽的光脉冲的展宽量。
• 衰减特性影响信号的振幅，色散特性影响 脉冲的半高宽，从而影响信息传输速率
01.06.2020
.
46
4.3.2 光纤的色散
tto ta l ( tm o d a l) 2 ( tc h r o m a tic ) 2 ( tp o la r iz a tio n m o d e ) 2

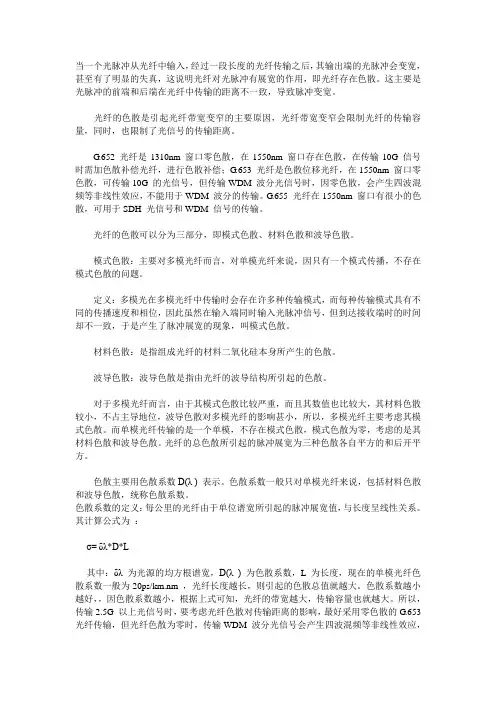

光纤色散原理
