富锂锰基材料研究进展

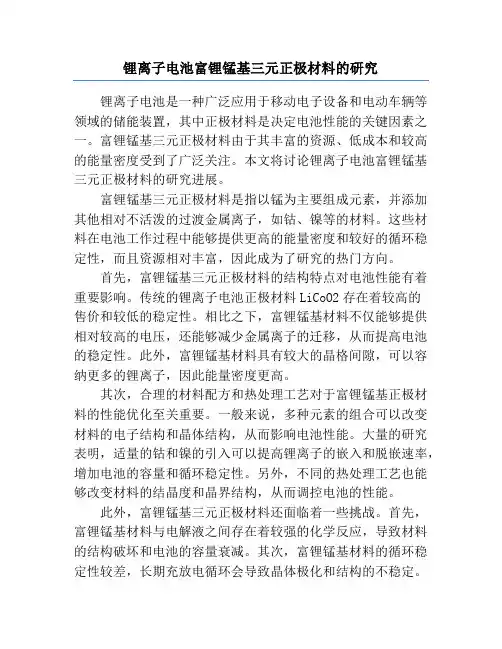

锂离子电池富锂锰基三元正极材料的研究
锂离子电池富锂锰基三元正极材料的研究锂离子电池是一种广泛应用于移动电子设备和电动车辆等领域的储能装置，其中正极材料是决定电池性能的关键因素之一。
富锂锰基三元正极材料由于其丰富的资源、低成本和较高的能量密度受到了广泛关注。
本文将讨论锂离子电池富锂锰基三元正极材料的研究进展。
富锂锰基三元正极材料是指以锰为主要组成元素，并添加其他相对不活泼的过渡金属离子，如钴、镍等的材料。
这些材料在电池工作过程中能够提供更高的能量密度和较好的循环稳定性，而且资源相对丰富，因此成为了研究的热门方向。
首先，富锂锰基三元正极材料的结构特点对电池性能有着重要影响。
传统的锂离子电池正极材料LiCoO2存在着较高的售价和较低的稳定性。
相比之下，富锂锰基材料不仅能够提供相对较高的电压，还能够减少金属离子的迁移，从而提高电池的稳定性。
此外，富锂锰基材料具有较大的晶格间隙，可以容纳更多的锂离子，因此能量密度更高。
其次，合理的材料配方和热处理工艺对于富锂锰基正极材料的性能优化至关重要。
一般来说，多种元素的组合可以改变材料的电子结构和晶体结构，从而影响电池性能。
大量的研究表明，适量的钴和镍的引入可以提高锂离子的嵌入和脱嵌速率，增加电池的容量和循环稳定性。
另外，不同的热处理工艺也能够改变材料的结晶度和晶界结构，从而调控电池的性能。
此外，富锂锰基三元正极材料还面临着一些挑战。
首先，富锂锰基材料与电解液之间存在着较强的化学反应，导致材料的结构破坏和电池的容量衰减。
其次，富锂锰基材料的循环稳定性较差，长期充放电循环会导致晶体极化和结构的不稳定。
为了克服这些问题，研究者们采取了多种方法，如表面涂覆、界面调控等，以提高材料的循环性能和稳定性。
综上所述，锂离子电池富锂锰基三元正极材料是一种具有潜力的电池材料。
它具有较高的能量密度、较低的成本和丰富的资源，因此在电动汽车和可再生能源储存等领域具有广阔的应用前景。
然而，富锂锰基材料仍然面临着一些挑战，需要进一步研究和技术改进。
锂离子电池富锂锰基正极材料研究现状
锂离子电池富锂锰基正极材料研究现状摘要：科技的不断发展带来无数的便利与逐渐增高的能量需求，传统的锂离子电池正极材料已经越来越难以满足人们对高能量密度电池的需求，富锂锰基正极材料则因为高比容量成为了研究热点。
本文主要介绍了富锂锰基正极材料的晶体结构与反应机理，重点分析了该富锂锰基正极材料的不足，列举了当前研究较为热门富锂锰基正极材料的改性方法。
关键词：锂离子电池；富锂锰基；改性化石能源的不可再生与对环境较不友好的缺陷推动着人类不断寻求着更为清洁与便利的新能源，锂离子电池便是人类不断发展研究出的一个方向。
锂离子电池因具有良好的循环性能与容量，被广泛地运用于各个领域之中，但随着锂离子电池不断地被运用于各行各业，传统锂离子电池比容量不足的局限性也体现出来。
锂离子电池的容量很大程度取决于正极材料，因此具备远超常规锂离子电池的比容量的富锂锰基锂离子电池开始受到研究人员的关注，被认定为最有可能成为下一代锂离子电池的正极材料[1]。
虽然富锂锰基正极材料相比传统锂离子正极材料大大提升了比容量，但是富锂锰基锂离子电池也存在着首次库伦效率低、严重的容量衰减与倍率以及循环性能差的不足，限制了富锂锰基正极材料的商用[2]。
为了改进富锂锰基正极材料的性能推动其商用化，现在许多学者均在研究富锂锰基正极材料的改性，本文将从富锂锰基正极材料的结构与性能为基础分析，并介绍当前富锂锰基正极材料改性的研究现状。
1富锂锰基正极材料1.1 富锂锰基正极材料结构结构是决定材料性能的重要影响因素，目前对于LRM(富锂锰基正极材料)的结构两种认可度较高的学说是单相固溶体模型与两相纳米复合体模型。
单相固溶体是早期研究常使用的模型，该模型下的LRM晶格参数的变化规律符合Vegard定律，被认为是由LiTMO2与Li2MnO3组成的固溶体。
固溶体模型理论的不足之处在于未能解释LRM过渡金属层中锂与过渡金属原子比例为1/2的客观事实。
两相纳米复合体模型是近期更受认可的结构，这一模型下的LRM由菱方晶系的相与单斜晶系的相组成，化学式可表示为x Li2MnO3(1–x)LiTMO2(TM=Ni,Co,Mn...)。
掺杂改性富锂锰基正极材料的研究现状
科技风 "#$% 年 & 月

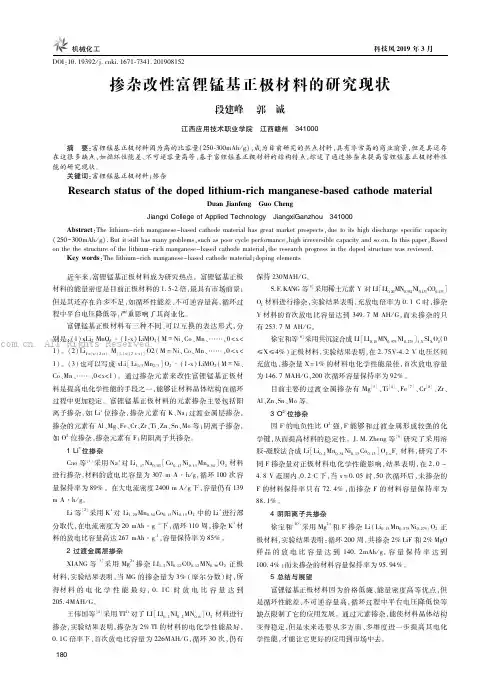

掺杂改性富锂锰基正极材料的研究现状
段建峰5 郭5诚
江西应用技术职业学院!江西赣州!#("$$$
摘5要富锂锰基正极材料因为高的比容量):%2(%%Z7Y *[ 成为目前研究的热点材料具有非常高的商业前景但是其还存 在这很多缺点如循环性能差不可逆容量高等基于富锂锰基正极材料的结构特点综述了通过掺杂来提高富锂锰基正极材料性 能的研究现状
保持 )(%N7C*W# @&D&L7iW等-:. 采用稀土元素 g对 ;#-;#%&)%Ni%&:(3i#%&$((9"%&$(( .
") 材料进行掺杂"实验结果表明"充放电倍率为 %&$ 9时"掺杂 g材料的首次放电比容量达到 (3'&1 N 7C*W"而未掺杂的只 有 ):(&1 N 7C*W#
目前主要的 过 渡 金 属 掺 杂 有 N[-(. *8/-3. *DI-1. *9F-4. *VF* 7M*V-*@-*NG等#
#2'W位掺杂 因 D2的电负性比 ")2强"D2能够和过渡金属形成较强的化 学键"从而提高材料的稳定性# B&N&VYI-[等-'. 研究了采用溶 胶2凝胶法合成 ;/- ;/%&) N-%&:3 i/%&$( 9G%&$( . ")2kDk材料"研究了不 同 D掺杂量对正极材料电化学性能影响"结果表明"在 )&% ` 3c4 f范围内"%&) 9下"当 kd%&%: 时":% 次循环后"未掺杂的 D的材料保持率只有 1)&36"而掺杂 D的材料容量保持率为 44&$6# (阴阳离子共掺杂 徐宝和-$%. 采用 N[)X和 D2掺杂 ;/& ;/%&$: N-%&:1: i/%&)1:' ") 正 极材料"实验结果表明!循环 )%% 周"共掺杂 )6;/D和 )6N[" 样品 的 放 电 比 容 量 达 到 $3%&)Z7Y *[" 容 量 保 持 率 达 到 $%%c36+而未掺杂的材料容量保持率为 ':&'36# %总结与展望 富锂锰基正极材料因为价格低廉*能量密度高等优点"但 是循环性能差*不可逆容量高"循环过程中平台电压降低快等 缺点限制了它的应用发展# 通过元素掺杂"能使材料晶体结构 变得稳定"但是未来还要从多方面*多维度进一步提高其电化 学性能"才能让它更好的应用到市场中去#
富锂锰基正极材料的制备和性能研究
富锂锰基正极材料的制备和性能研究富锂锰基正极材料是当今锂离子电池中常用的正极材料，具有高能量密度、长寿命、环保等优点，广泛应用于电动汽车、智能手机等领域。
本文将介绍富锂锰基正极材料的制备和性能研究，包括制备方法、结构特点和电化学性能等方面。
一、制备方法富锂锰基正极材料通常采用固态反应法、水热法、共沉淀法等多种制备方法。
其中，固态反应法和水热法常用于合成高晶度的锰氧化物材料，共沉淀法则更适合制备纳米级别的富锂锰基正极材料。
固态反应法固态反应法是一种传统的高温合成方法，其制备过程通常涉及纯化原料、混合、烧结等步骤。
首先将锰、镁等金属硬质粉末混合均匀，加入适量的碳酸锂制成粉末状物质；随后，在惰性气氛下加热到一定温度，使其发生反应，在高温条件下形成碱金属掺杂的富锰氧化物。
最后，将所得产物冷却、研磨、筛选等步骤后，即可获得富锂锰基正极材料。
水热法水热法是一种水相合成方法，其优点在于可以在常温下制备高晶度、纳米级别的富锂锰基正极材料。
制备过程中，将锰盐、镁盐等金属盐与碳酸锂在水溶液中混合，并在高温高压的条件下进行水热反应，即可得到富锂锰基正极材料。
这种方法所得到的材料颗粒均匀度高、分散性好，表面性能也较良好，与传统的固态反应法相比，其制备时间更短、能耗更低。
共沉淀法共沉淀法是一种化学合成方法，通过溶液处理合成高纯度、纳米级别的富锂锰基正极材料。
该方法将锰盐和碳酸锂在水溶液中混合后，通过添加氢氧化钠、氨水等结合剂使其发生沉淀反应，生成富锂锰基正极材料。
此方法所得到的富锂锰基正极材料比前两种方法更均匀、更细腻且纯度更高。
二、结构特点富锂锰基正极材料的晶体结构一般为锰氧化物类结构，在锂离子选择性嵌入和脱出时发生锰离子的多价态转变，如Mn2+转变为Mn3+和Mn4+，导致晶体结构发生变化，从而实现锂离子的存储和释放。
富锂锰基正极材料的晶体结构通常分为以下三类：1、锂富集型MnO2锂富集型MnO2（Li-rich MnO2）结构类似层状矿物β-MnO2，其晶格常数和晶格参数均大于β-MnO2，具有三维隧道结构。
及其在富锂锰基正极材料中的应用研究
及其在富锂锰基正极材料中的应用研究富锂锰基正极材料是一种重要的电池正极材料，广泛应用于锂离子电池中。
锂离子电池作为目前最常用的可充电电池，被广泛应用于手机、笔记本电脑、电动车等领域。
富锂锰基正极材料具有良好的电化学性能和较高的放电容量，因此备受关注并在研究领域得到广泛应用。
富锂锰基正极材料的研究主要集中在以下几个方面：1.结构优化：通过改变材料的结构和组分，优化正极材料的电化学性能。
例如，通过合成不同形貌的纳米材料，如纳米管、纳米棒等，可以提高正极材料的离子扩散速度和电子传导性能，从而提高电池的循环寿命和倍率性能。
2.掺杂改性：通过向正极材料中引入其他元素，如Co、Ni等元素，以改善材料的结构稳定性和电化学性能。
掺杂Co可以提高材料的放电容量和循环寿命，而掺杂Ni可以提高材料的倍率性能和稳定性。
3.表面涂层：通过在富锂锰基正极材料的表面涂覆一层稳定的氧化物膜，如Li2O、Li3PO4等，可以提高材料的稳定性和循环寿命。
这种表面涂层可以阻止锰离子的溶出和正极材料的结构改变，从而提高电池的安全性和稳定性。
4.微观机理研究：通过实验和理论计算等手段，研究富锂锰基正极材料的电化学反应机理和结构变化规律，为材料的设计和优化提供理论指导。
这些研究可以从原子层面上了解材料的电化学行为，探索材料性能的起源和改善途径。
总之，富锂锰基正极材料在锂离子电池领域有着广泛的应用研究。
通过结构优化、掺杂改性、表面涂层和微观机理研究等手段，可以改善材料的电化学性能，提高电池的循环寿命、倍率性能和安全性。
未来，随着对新能源的需求不断增加，富锂锰基正极材料的研究将继续深入，为电池技术的发展做出更大的贡献。

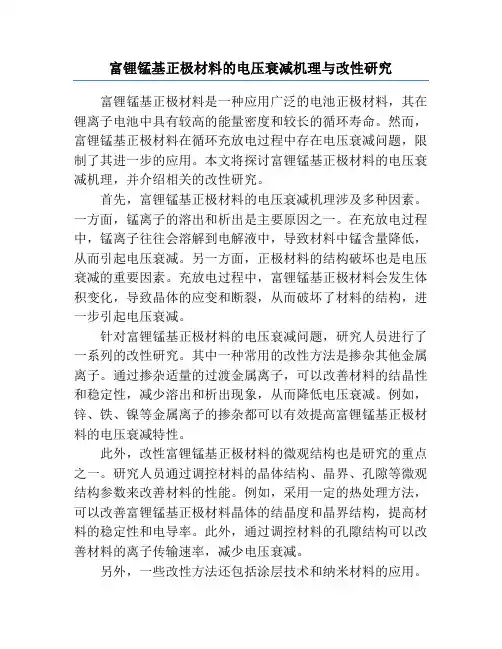

富锂锰基正极材料的电压衰减机理与改性研究
富锂锰基正极材料的电压衰减机理与改性研究富锂锰基正极材料是一种应用广泛的电池正极材料，其在锂离子电池中具有较高的能量密度和较长的循环寿命。
然而，富锂锰基正极材料在循环充放电过程中存在电压衰减问题，限制了其进一步的应用。
本文将探讨富锂锰基正极材料的电压衰减机理，并介绍相关的改性研究。
首先，富锂锰基正极材料的电压衰减机理涉及多种因素。
一方面，锰离子的溶出和析出是主要原因之一。
在充放电过程中，锰离子往往会溶解到电解液中，导致材料中锰含量降低，从而引起电压衰减。
另一方面，正极材料的结构破坏也是电压衰减的重要因素。
充放电过程中，富锂锰基正极材料会发生体积变化，导致晶体的应变和断裂，从而破坏了材料的结构，进一步引起电压衰减。
针对富锂锰基正极材料的电压衰减问题，研究人员进行了一系列的改性研究。
其中一种常用的改性方法是掺杂其他金属离子。
通过掺杂适量的过渡金属离子，可以改善材料的结晶性和稳定性，减少溶出和析出现象，从而降低电压衰减。
例如，锌、铁、镍等金属离子的掺杂都可以有效提高富锂锰基正极材料的电压衰减特性。
此外，改性富锂锰基正极材料的微观结构也是研究的重点之一。
研究人员通过调控材料的晶体结构、晶界、孔隙等微观结构参数来改善材料的性能。
例如，采用一定的热处理方法，可以改善富锂锰基正极材料晶体的结晶度和晶界结构，提高材料的稳定性和电导率。
此外，通过调控材料的孔隙结构可以改善材料的离子传输速率，减少电压衰减。
另外，一些改性方法还包括涂层技术和纳米材料的应用。
通过在富锂锰基正极材料表面涂覆一层保护膜，可以防止材料与电解液直接接触，减少溶出和析出现象。
同时，利用纳米材料的特殊性质，可以增强材料的电导率和稳定性，提高富锂锰基正极材料的循环寿命和电压衰减特性。
综上所述，富锂锰基正极材料的电压衰减机理是一个复杂的问题，涉及多种因素的相互作用。
然而，通过探索不同的改性方法，可以有效改善材料的电压衰减特性，提高其循环寿命和稳定性。
高性能富锂锰基正极材料前驱体的制备及其性能研究
高性能富锂锰基正极材料前驱体的制备及其性能研究高性能富锂锰基正极材料前驱体的制备及其性能研究摘要：富锂锰基正极材料是锂离子电池中最具应用潜力的正极材料之一。
本文主要研究了一种高性能富锂锰基正极材料的制备过程，通过磷酸锂和氧化锰为主要原料，并通过适当的前驱体合成工艺得到了优化的材料结构。
研究结果显示，该富锂锰基正极材料具有优异的电化学性能，具备高能量密度、长循环寿命和优良的安全性能等特点。
本研究对于锂离子电池的发展具有重要意义。
引言锂离子电池作为一种重要的能源存储设备，已经广泛应用于移动电子设备、电动车辆和储能系统等多个领域。
其中，正极材料作为关键组成部分之一，直接决定了锂离子电池的性能和应用领域。
目前，富锂锰基正极材料由于其丰富的资源、较低的成本和良好的实际应用效果，受到了广泛关注。
然而，富锂锰基正极材料在循环容量和循环寿命方面存在一定的局限。
这主要是由于材料结构的不稳定性和表面缺陷导致的。
因此，制备出具有稳定结构和较低表面缺陷的富锂锰基正极材料具有重要意义。
实验方法1. 原料准备：以磷酸锂和氧化锰为主要原料，并加入适量的助剂。
2. 合成前驱体：在一定比例下，将磷酸锂和氧化锰溶于适当的溶液中，通过水热或固相法制备出前驱体材料。
3. 热处理：将前驱体材料放置在高温炉中，在氧气或氮气氛中进行热处理，以得到富锂锰基正极材料。
结果与讨论通过X射线衍射（XRD）分析，得到了制备出的富锂锰基正极材料的晶体结构。
结果显示，材料的晶体结构稳定，符合富锂锰基正极材料的特征。
扫描电子显微镜（SEM）观察了材料的形貌和微观结构。
材料表面光滑，没有明显的表面缺陷和微观杂质，表明前驱体制备过程中的合成工艺具有良好的控制性。
通过电化学性能测试，确定了富锂锰基正极材料的循环容量、电荷/放电效率等指标。
结果显示，富锂锰基正极材料具有很高的循环容量和电荷/放电效率，表现出优异的电化学性能。
结论通过磷酸锂和氧化锰为主要原料，采用合适的前驱体合成工艺，成功制备了一种高性能的富锂锰基正极材料。
富锂锰基材料结构不稳定金属离子溶出
富锂锰基材料是一类在锂离子电池中广泛应用的正极材料，具有高能量密度和优异的循环性能。
然而，近年来研究发现，富锂锰基材料存在着结构不稳定和金属离子溶出等问题，严重影响了其在电池中的性能和安全性。
1. 富锂锰基材料的结构不稳定富锂锰基材料中的金属离子在充放电循环过程中会发生氧化还原反应，导致材料晶格发生变化，从而导致结构不稳定。
这种不稳定性使材料在长期循环过程中容易发生微裂纹、颗粒剥离等现象，严重影响了材料的循环性能和安全性。
2. 金属离子溶出现象富锂锰基材料中的锂离子在充放电循环过程中会与金属离子发生交换，导致金属离子溶出到电解液中。
大量金属离子的溶出会直接影响电池的电化学性能和安全性，甚至对人体和环境造成潜在的危害。
金属离子溶出成为了当前研究和生产中亟待解决的问题。
3. 解决方法针对富锂锰基材料结构不稳定和金属离子溶出的问题，科研人员提出了一系列解决方法：混合掺杂：通过混合掺杂其它元素，如钴、镍等，改善材料的晶体结构，降低结构不稳定性，减少金属离子的溶出。
表面涂层：在富锂锰基材料表面进行涂层处理，形成保护膜，减少金属离子的溶出。
晶体改性：通过晶体工程学方法，改变材料的晶体结构，提高其循环稳定性和耐蚀性。
结构优化：利用计算模拟等方法，优化富锂锰基材料的结构，提高其稳定性和安全性。
4. 发展前景尽管富锂锰基材料存在着结构不稳定和金属离子溶出等问题，但随着科研技术的不断进步，相关领域的研究人员已经在解决这些问题上取得了一定的成果。
未来，随着新材料、新工艺以及新技术的不断涌现，相信富锂锰基材料的性能和安全性将会得到进一步的提升，为锂离子电池的发展注入新的活力。
总结：富锂锰基材料结构不稳定和金属离子溶出是目前锂离子电池领域的研究热点和挑战。
通过对材料结构和制备工艺的优化，相信这些问题将会得到有效解决，为锂离子电池的性能和安全性提供更为可靠的保障。
针对富锂锰基材料结构不稳定和金属离子溶出的问题，近年来科学家们开展了大量的研究工作，并取得了一定的成果。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Ch arg e OCV 4.4V
LiMO2 “active”
0.5Li2 MnO3 .0.5MO 2 0.5Li 0.5e
Ni2 Ni4 , Co 3 Co 4 , Mn4 Mn4
Ch arg e
: 0.5Li2 MnO3 .0.5MO2
Jason R. Croy, et al. Journal of The Electrochemical Society, 2014,16,A318. Jifi Shojan, et al. Materials Letters 2013,104 ,57. Kyung Yoon Chung, et al.Journal of Power Sources 2012,220,422. W.C. West, et al. Journal of Power Sources.2012,204,200. Young-Sik Hong, et al. J.Mater.Chem., 2004,14,1424. Chongmin Wang, et al. Nano Lett.2014, 12, 5186.
富锂锰基层状材料研究进展
指导老师： 报告人：
目录
• 1、研究意义 • 2、材料的结构 • 3、充放电机理 • 4、合成方法 • 5、改性 • 6、课题开展思路
1、研究意义
高比容量
高比容量 高功率锂
高功率正
极材料
离子电池
能源战略 环境危机 电动汽车 智能电网
充电电压： 2.0-4.8v 首次充电比容量： >300mAh/g 首次放电比容量： >200mAh/g
Question
• 1、包覆层完全隔离了正极材料和电解质的接触了 吗？这个提高循环稳定性的解释是否合理？真实 的机理是什么？ • 2、不同的材料的膨胀系数不同，多次电化学循环 后，包覆层是否会脱落？
王兆翔,陈立泉,黄学杰.锂离子电池正极材料的结构设计与改性.化学进展，2011,23,284.
形貌纳米化
By keeping the cathode from contacting with the organic electrolyte and increasing the electron or ion conductivity , acting as an electron or ion conductor such as LiNiPO4
2 3
4.4V 4.8V
2
(0.5 ) Li2 MnO3 .MnO2 .0.5MO2 2Li O2 2e
2 (0.5 ) Li (0.5 )e Disch arg e 4.8V 2.0V
: (0.5 ) Li MnO .MnO .0.5MO
5、改性
表面 包覆
掺杂
改性
纳米 化
其他
掺杂
1、镍掺杂可以提高比容 量 2、造成表面选择性积聚， 阻塞锂离子扩散通道，可 能会降低倍率性能 3、水热合成法可以在原 子尺度提高镍分布的均一 度，降低电压降，提高循 环寿命
Chongmin Wang, et al. Nano Lett.2012, 12, 5186. Ji-Guang Zhang, et al. Nano Lett., 2014, 14 , 2628.
1、纳米化降低了Li+嵌入距离 2、暴露了更多的Li+快速嵌入晶面 （010）
(010)晶面暴露纳米片状 Li1.15Ni0.25Mn0.6O2 非(010)晶面暴露纳米片 状Li1.15Ni0.25Mn0.6O2
普通共沉淀法制备的 Li1.15Ni0.25Mn0.6O2
Guo-Zhen Wei ,et al.Adv. Mater. 2010, 22, 4364.
富锂材料结构依条件而变化？
合成条 件 组成成 分比
合成方 法
结构的复杂性
3、充放电机理
First cycle
MO2 (M=Ni,Co,Mn)
3
-Li2O >4.4 v +Li+ -Li+ -Li+ <4.4 v
LiMnO2
2
4
The
2ndtLeabharlann the51st cycle
1 Li2MnO3 X=0.5 “Inactive” xLi2MnO3.(1-x)LiMO2
Haoshen Zhou,et al. Phys. Chem. Chem. Phys. 2012,14 ,6548.
两相结构？？？
Hetero-interfaces
Li2MnO3-like
Stacking faults
Haoshen Zhou,et al. Angew. Chem. Int. Ed.2013, 52, 5969.
1、百分之三的钠掺杂提高了材料的倍率性能 2、提高了材料的导电性 3、抑制了材料在循环中向尖晶石相转变
K. M. Abraham, et. Journal of The Electrochemical Society, 2014,161, A290.
表面包覆
Suface coating with Al2O3, CeO2, ZrO2, SiO2, ZnO, AlPO4,Li−Ni−PO4 and graphene Can enhance the cycling stability and rate capacity and lower the irreversible capacity loss But cann’t adequately overcome the voltage decay
六方R-3m固溶体？？？？
Koga, H.et al.J. Phys. Chem. C 2012, 116, 13497.
superlattice
Vegard’ s law
Ohzuku, T. et al. J. Mater. Chem.2011, 21, 10179.
两相结构？？？
0.5Li2MnO3· 0.5LiMn0.42Ni0.42Co0.16O2的SXRD图谱和计算图谱
2
合成方法 充电电压 （V） 电流密度 （mA/g） 首次充电比 容量(mAh/g) 首次放电比 容量(mAh/g)
共沉淀 4.7 – 2.0 5 290.4 262.1
固相法 4.7 – 2.0 C/25 ~280 ~250
燃烧法 4.8– 2.0 20 ~320 288
水热法 4.8– 2.0 C/10 ~310 ~230
6、课题开展思路
烧结剂（B2O3） 超声喷雾热解
初期
微波热解辅助 Li2MnO3-LiMO2-LiMn2O4
计划
高温高电压下高比容量机理
后期
电解液对富锂材料的侵蚀机理
逐步预循环机理
(0.5 ) Li2 MnO3 .LiMnO2 .0.5LiMO2
H. S. Zhou, et al, Phys. Chem. Chem. Phys. 2012,14, 6548.
首次放电容量大于理论放电容量，why?
理论放电容量 5mA/g首次 20mA/g首次 充放电流密度 充放电流密度 0.5LiMnO2· 0.5LiMn0.42 269 mAh/g Ni0.42Co0.16O2 272 mAh/g 224 mAh/g 50mA/g首次 充放电流密度 184 mAh/g
M.M. Thackeray,et al. J. Mater. Chem., 2007, 17: 3112.
单斜 固溶体 结构
两相
六方
单斜相（C2/m）固溶体？？？
Li[Li0.2Ni0.2Mn0.6]O2的XRD图
像差校正后的STEM照片
J.P. Ferreira, al. Chem. Mater.2011, 23, 3614.
电化学缺陷
2、结构
Li2MnO3 LiTMO2
(TM=Ni,Co,Mn)
结构 空间群 晶系 a-NaFeO2型 C2/m 单斜 层状结构 a-NaFeO2型 R-3m 六方 层状结构
3a Li+ Li+
3b 6c 1/3Li++ O22/3Mn4+ TMn+ O2-
层状Li2MnO3和LiMO2(M=Mn,Ni ,Co)的结构示意图
额外容量产生的原因：
1、部分Mn3+/Mn4+参加 氧化还原反应
2、氧分子在电极表面发 生类似锂空电池的氧化还 原反应（O2→ O2 -）
H. S. Zhou, et al, Phys. Chem. Chem. Phys. 2012,14, 6548. Shinichi Komaba, et al. J.Am.Chem. Soc., 2011, 133 , 4404.
酸处理
S.-H. Kang. Journal of The Electrochemical Society, 2008,155 , A269.
预循环
4.6-2.0v两圈
4.5-2.0v五圈
4.5-2.0v两圈
Atsushi Ito,et al. Journal of Power Sources.2008,344.
Potential next generation cathode of specific capacity with 300 wh/g
Haijun Yu, Haoshen Zhou. J. Phys. Chem. Lett.2013, 4, 1268.
层状富锂锰基材料有待解决的问题
结构
充放电机理
M. M. Thackeray,et al. J. Mater. Chem., 2007, 17: 3112.
