富锂锰基材料研究进展.
一种富锂锰基正极材料及其制备方法和锂离子电池
一种富锂锰基正极材料及其制备方法和锂离子电池
嘿，朋友们！今天咱们聊点高大上的东西——锂离子电池。别看这玩意儿小，它可是现代科技的宠儿，手机、电动车，哪儿都离不开它。但你知道吗？电池里的“心脏”——正极材料，可是决定电池性能的关键。今天，就来给大家扒一扒一种特别的正极材料——富锂锰基材料，以及它那神秘的制备方法。
首先，得说说这富锂锰基材料。这货，听名字就知道，里面含有大量的锂和锰。锂，电池界的老牌明星，能量密度高，轻巧又给力；锰，虽然低调，但稳定性和安全性可是杠杠的。把这俩一搭配，简直就是电池界的“黄金搭档”。
接下来，咱们得聊聊怎么制备这神奇的材料。制备方法嘛，说难不难，说易不易。首先，你得准备一些锰的化合物，比如锰酸锂，然后和锂盐混合，搅拌均匀。这一步，就像是在做一道复杂的家常菜，食材得选对，比例得调好。
混合好了之后，就是关键的一步——烧结。把混合好的原料放进炉子里，温度得慢慢升，就像炖汤一样，火候得掌握得恰到好处。温度太高，材料就容易“烧焦”，太低又“煮不熟”。经过这番“烹饪”，原料就变成了我们想要的富锂锰基材料。 最后，就是检验成果的时刻了。把制备好的材料放进电池里，看看它的表现如何。如果性能达标，那恭喜你，你已经成功制备出了一款高性能的锂离子电池正极材料。
不过，别以为这就万事大吉了。电池的性能还得看它的循环寿命和稳定性。这就像是考验一个运动员的耐力和稳定性，不能光看起跑快不快。所以，测试过程中，电池得反复充放电，看看它能不能经得起时间的考验。
说了这么多，是不是觉得这锂离子电池的制备过程就像是一场烹饪大赛？其实，科学就是这么有趣，它需要我们像对待美食一样，细心、耐心，还得有那么一点点的创意。
总之，富锂锰基正极材料的制备，既是一门科学，也是一门艺术。它需要我们不断地尝试和创新，才能做出既美味又营养的“电池大餐”。下次当你拿起手机，或者骑上电动车时，不妨想想背后的这些小秘密，是不是觉得科技的世界更加神奇了呢？
富锂锰基正极材料
富锂锰基正极材料
富锂锰基正极材料的主要成分是锂、锰和氧，一般以化学式Li1+xMn2O4（0≤x≤1）表示。先进的富锂锰基正极材料通常采用锂合金氧化物(LiMO2)作为基础结构，其中M可以是过渡金属如锰、钴和镍等。锰主要用于提供锂离子储存和传递的功能，锂则用于调节晶格结构，提高材料的电导率。
富锂锰基正极材料的优点之一是其较高的比容量。比容量是指单位质量或单位体积材料能存储的锂离子数量。富锂锰基正极材料的比容量通常为120-200mAh/g，远高于传统的钴基正极材料。这意味着使用富锂锰基正极材料的锂离子电池可以存储更多的能量。这对于移动设备和电动车等领域的应用来说是非常重要的，因为更大的能量密度可以延长电池的运行时间。
除了较高的能量密度和较低的成本之外，富锂锰基正极材料还具有良好的环境友好性。相比于含钴正极材料，富锂锰基正极材料不含有珍贵金属和有害重金属，对环境的影响较小。这是一种符合可持续发展要求的材料。
然而，富锂锰基正极材料也存在一些挑战。首先，富锂锰基正极材料在高电压和高温下容易发生结构变化和容量衰减。这限制了富锂锰基正极材料在高功率应用领域的应用。其次，富锂锰基正极材料的循环稳定性相对较差，循环过程中容易发生容量衰减和材料结构的破坏。因此，改进富锂锰基正极材料的循环性能是当前的研究重点之一
为了克服这些挑战，研究人员一直在富锂锰基正极材料的改进工作中进行努力。他们通过合金化、掺杂和涂层等方法来改善富锂锰基正极材料的性能，以提高能量密度、循环稳定性和安全性。此外，一些新材料如富锂锰磷酸盐等也被提出来作为富锂锰基正极材料的替代品。
综上所述，富锂锰基正极材料作为一种具有较高能量密度、低成本和良好环境友好性的材料，被广泛应用于锂离子电池中。尽管目前还存在一些挑战，但随着研究和技术的进步，富锂锰基正极材料有望继续发展，并在未来的电池技术中发挥更重要的作用。
2024年富锂锰基正极材料市场调研报告
2024年富锂锰基正极材料市场调研报告
1. 引言
本报告针对富锂锰基正极材料的市场进行调研分析。富锂锰基正极材料是一种重要的电池材料，广泛应用于锂离子电池领域。本报告旨在深入了解富锂锰基正极材料市场的现状，包括市场规模、市场竞争格局、市场发展趋势等。
2. 市场规模分析
根据市场数据显示，富锂锰基正极材料市场在过去几年呈现稳定增长的趋势。根据我们的估计，市场规模已经达到XX亿美元，并预计在未来几年内将会继续增长。
3. 市场竞争格局
目前，富锂锰基正极材料市场存在较为激烈的竞争。主要的竞争对手包括公司A、公司B和公司C等。这些公司都致力于研究和开发新的富锂锰基正极材料，并与客户建立良好的合作关系。
4. 市场发展趋势
富锂锰基正极材料市场的发展呈现以下几个趋势： 4.1 技术创新和研发
随着科技的进步和市场需求的增长，公司们不断进行技术研发和创新，以提高富锂锰基正极材料的性能和稳定性。目前，已经出现了一些新型的富锂锰基正极材料，具有更高的能量密度和更长的循环寿命。
4.2 新兴市场需求增长
富锂锰基正极材料作为一种重要的电池材料，在新兴市场中的需求增长迅速。随着可再生能源的发展和电动汽车市场的扩大，富锂锰基正极材料市场将迎来更多的机会和挑战。
4.3 环保要求的提高
在环保意识不断增强的背景下，富锂锰基正极材料的环境友好性成为市场关注的重点。公司们需要积极响应环保要求，开发更加环保的富锂锰基正极材料，以满足市场需求。
5. 市场前景
根据我们的分析，富锂锰基正极材料市场有望继续保持稳定增长。随着技术的进步和市场需求的增长，富锂锰基正极材料将会得到更广泛的应用。未来几年，我们预计富锂锰基正极材料市场的规模有望达到XX亿美元。 6. 结论
综上所述，富锂锰基正极材料市场具有较大的发展潜力。随着技术的进步、市场需求的增长和环保意识的提高，富锂锰基正极材料市场将会迎来更多的机遇和挑战。公司们需要积极参与市场竞争，并保持技术创新和研发。望相关企业密切关注市场动态，合理规划产业布局，以获得更好的发展机遇。
富锂锰基层状锂离子电池正极材料的研究现状
富锂锰基层状锂离子电池正极材料的研究现状
张嘉;朱泽华;王海峰
【摘 要】富锂层状正极材料(LLOs)x Li2MnO3·(1-x)LiMO2
(M=Mn,Ni,Co,Fe,Cr,etc)以其超高的充放电容量及较低的成本受到了越来越多的关注.然而,该类正极材料的微观结构和反应机理尚不清楚.与此同时,也存在着一些问题,例如较低的首次库仑效率、较差的倍率性能以及工作电压衰减问题,这些都需要通过研究去克服.着眼于富锂层状正极材料研究现状,讨论了其微观结构、反应机理及电化学性能.
【期刊名称】《电源技术》
【年(卷),期】2015(039)006
【总页数】4页(P1323-1326)
【关键词】锂离子电池;富锂层状锰基正极材料;微观结构;反应机理
【作 者】张嘉;朱泽华;王海峰
【作者单位】西南石油大学材料科学与工程学院,四川成都610500;西南石油大学材料科学与工程学院,四川成都610500;中国石油工程设计有限责任公司北京分公司,北京100085
【正文语种】中 文
【中图分类】TM912.9
如今，化石能源的消耗、全球气候的变暖以及环境污染这些问题逐渐使得传统化石燃料不能满足全球经济迅速发展的要求，从而对一些新能源资源，例如潮汐能、风能、太阳能、地热能等进行了广泛且深入地研究。然而，这些能源在时间和空间上并不是稳定存在的，并且要通过适当转换和储存才能被应用[1]。因此，可充电锂离子电池(LiBs)因其高能量密度、大充放电容量、长循环寿命和良好的安全性已经成为了极具吸引力的能源资源。
锂离子电池的电化学性能很大程度上取决于电解液及反应电极的特性和微观结构，正极材料的性质尤为重要，例如橄榄石结构的LiFePO4，尖晶石结构的LiMn2O4，LiCoO2，LiNi0.8-Co0.15Al0.05O2，LiNi0.33Co0.33Mn0.33O2等材料都已经在锂离子电池中实现了商业化应用[1-2]。然而，上面提到的正极材料几乎都达到了它们可充电比容量的极限 (120～200 mAh/g)[2-6]并且由于Co离子存在毒性、价格昂贵，使它们已经无法满足锂离子电池在能量密度、循环寿命及安全问题方面日益增长的性能及环境要求，所以需要对锂离子电池正极材料进行更多更深入的研究。本文着眼于富锂层状正极材料研究现状，讨论了其微观结构、反应机理及电化学性能。
层状富锂锰基正极材料的合成与结构调控方法
层状富锂锰基正极材料的合成与结构调控方法
新一代便携式电子产品和电动汽车的发展迫切需要提高电池的能量密度。当前锂离子电池的能量密度受制于正极材料的比容量。
因此,开发高容量正极材料己成为锂离子电池发展的技术关键。在目前研究的正极材料中,富锂锰基xLi2MnO3-(1-x)LiMO2(M=Co、Ni、Mn)具有高达250～300mAh.g-1的比容量、较好安全性和低廉的成本,被视为最具发展前景的正极体系。
然而,富锂锰基正极存在若干应用问题,如首周效率偏低、容量衰减较快、倍率性能不佳和循环过程中电压下降等。针对这些问题,本论文工作从材料合成化学、表面组成和体相结构调控等方面探讨了改善这类化合物电化学性能的途径,期望以此推进富锂锰基材料的实用化进程。
本论文的主要研究内容和结果如下：1、合成方法的比较研究。本工作采用聚合热解法、机械化学法、共沉淀法三种方法制备了富锂锰基材料0.3Li2MnO3-0.5LiNi0.33Mn0.33CO0.33O2(Li[Li0.2Mn0.54Ni0.13CO0.13]O2),并比较研究了不同反应途径生成产物的结构、形貌以及电化学性能。
实验结果表明,聚合热解法在合成反应中能够始终保持金属离子的均匀分布,所制备的材料具有颗粒尺寸小(100～150nm),结晶度高等特点,可实现较高的比容量(291mAh·g-1),较好的倍率性能(210mAh·g-1,1C),但也存在循环稳定性较差(100周80%的容量保持率)的问题。机械化学法制备的材料虽比容量较低(260mAh·g-1),但循环稳定性较高(500周83%的容量保持率),且制备过程中绿色无污染,适合大规模应用。
传统的共沉淀法虽可制备出较高振实密度的球形材料,但步骤复杂,且控制条件苛刻,不利于材料改性的研究。据此,我们选用过程可控、重现性好、适合掺杂改性的聚合热解法进行了后续研究。
2、材料表面的表面包覆改性。富锂锰基材料表面在高电位区存在较剧烈的界面反应,严重影响了材料的应用性能。
富锂锰基正极材料 2
富锂锰基正极材料

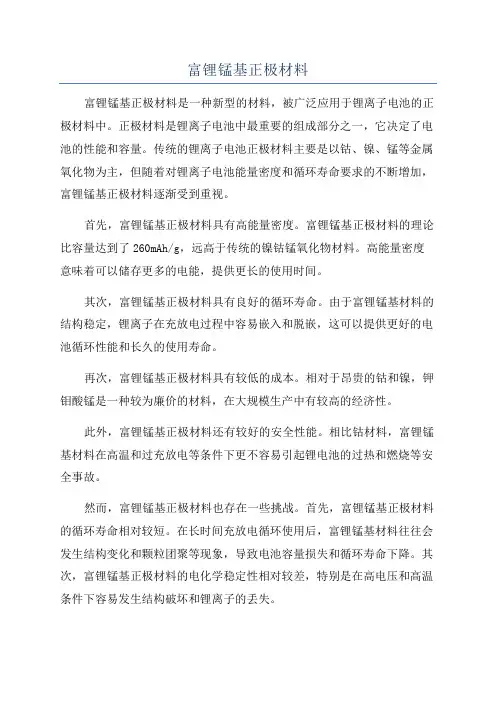

富锂锰基正极材料是一种新型的材料，被广泛应用于锂离子电池的正极材料中。正极材料是锂离子电池中最重要的组成部分之一，它决定了电池的性能和容量。传统的锂离子电池正极材料主要是以钴、镍、锰等金属氧化物为主，但随着对锂离子电池能量密度和循环寿命要求的不断增加，富锂锰基正极材料逐渐受到重视。
首先，富锂锰基正极材料具有高能量密度。富锂锰基正极材料的理论比容量达到了260mAh/g，远高于传统的镍钴锰氧化物材料。高能量密度意味着可以储存更多的电能，提供更长的使用时间。
其次，富锂锰基正极材料具有良好的循环寿命。由于富锂锰基材料的结构稳定，锂离子在充放电过程中容易嵌入和脱嵌，这可以提供更好的电池循环性能和长久的使用寿命。
再次，富锂锰基正极材料具有较低的成本。相对于昂贵的钴和镍，钾钼酸锰是一种较为廉价的材料，在大规模生产中有较高的经济性。
此外，富锂锰基正极材料还有较好的安全性能。相比钴材料，富锂锰基材料在高温和过充放电等条件下更不容易引起锂电池的过热和燃烧等安全事故。
然而，富锂锰基正极材料也存在一些挑战。首先，富锂锰基正极材料的循环寿命相对较短。在长时间充放电循环使用后，富锂锰基材料往往会发生结构变化和颗粒团聚等现象，导致电池容量损失和循环寿命下降。其次，富锂锰基正极材料的电化学稳定性相对较差，特别是在高电压和高温条件下容易发生结构破坏和锂离子的丢失。 为了克服这些挑战，许多研究人员致力于改进富锂锰基正极材料的性能。一种常见的方法是通过合成纳米材料来提高富锂锰基材料的结构稳定性和电化学性能。此外，也可以通过掺杂其他金属元素或改变材料的表面涂层来进一步改善富锂锰基正极材料的性能。
综上所述，富锂锰基正极材料是一种具有潜力的正极材料，具有高能量密度、良好的循环寿命、较低的成本和较好的安全性能等优势。虽然还存在一些挑战，但随着科技的不断进步和研究的深入，富锂锰基材料有望成为下一代锂离子电池的主流正极材料。
原位XRD表征富锂锰基正极材料的结构
2019.7Vol.43
No.7研究与设计
收稿日期：2018-12-15基金项目：北京低碳清洁能源研究所锂电池储能产品开发项目(NICE-RD-201503)作者简介：冯波(1980—)，男，河南省人，硕士，主要研究方向为锂电池正极材料。通信作者：
马琳鸽
1097原位XRD表征富锂锰基正极材料的结构
冯波，王璐璘，马琳鸽，卓锦德
(北京低碳清洁能源研究所，北京102209)
摘要：首次利用原位X射线衍射光谱法(XRD)分析了富锂锰基材料在H2气氛下，温度从25℃逐步升至400℃的过程
中结构发生的变化，结果表明：富锂锰基材料最终被还原为MnO和单质Co、Ni，过程中并未出现正交相的LiMnO2，这
与三方相(空间群R-3m)的LiMn1/3Ni1/3Co1/3O2还原过程一致，但明显不同于单斜相(空间群C2/m)的Li2MnO3被还原为
LiMnO2和MnO的情况，验证了富锂锰基材料的结构为单一的三方相，而非单斜相和三方相的复合相。电化学测试表
明：均相结构的三方相富锂锰基材料放电比容量在250mAh/g左右，充放电循环100次后容量保持率在80%以上。准
确地表征富锂锰基材料的三方相结构将有助于改进制备工艺，获得循环性能更好的材料。
关键词：原位XRD；还原；富锂锰基材料；三方相
中图分类号：TM912.9文献标识码：A文章编号：1002-087X(2019)07-1097-03
Determinationofstructureoflithium-richandmanganese-basedcathode
materialsbyin-situXRD
FENGBo,WANGLu-lin,MALin-ge,JOWJinder
Abstract:Changesofthecrystallinestructuresoflithium-richandmanganese-basedcathodematerialswere
examinedbyin-situX-raydiffractioninH2from25to400℃.TheresultsshowthatLi2MnO3·(1－)LiMn1/3Ni1/3Co1/3O2isreducedtoMnOandCo/NiwithoutorthorhombicLiMnO2,whichisthesameastrigonal(spacegroup:R-3m)
锂离子电池富锂锰基正极材料改性方法综述
锂离子电池富锂锰基正极材料改性方法综述
摘要:文章介绍了锂离子电池富锂锰基正极材料的结构与性能，分析富锂锰基正极材料存在的缺点。重点综述了四种改性方法：体相掺杂、材料尺寸改变、表面酸处理和表面包覆。本文分析了不同改性方法的优缺点及目前国内外研究情况，对今后进一步改性研究提供设计思路和纲领。
关键词:锂离子电池 富锂锰基 改性方法
1引言
20世纪80年代，J.B.Goodenough 团队申请了关于钴酸锂（LiCoO2）正极材料的专利，从此开启锂离子电池正极材料在动力电池的霸主地位[1]。经过数十年的研究，锂离子电池正极材料有三大发展特点[2]：一、向绿色无污染方向发展；二、比能量密度大的正极材料成为主流；三、具有优异电化学性能复合正极材料成为风向标。具有高能量密度的富锂锰基正极材料无疑成为符合三大发展特点的最佳选材。
2富锂锰基正极材料
富锂锰基正极材料是在研发锰基材料基础上形成的，该材料是由层状Li2MnO3与层状材料LiMO3 (M=Ni，Co，Mn)形成的固溶体。1997年，Numata科研组发表文章提出富锂锰基正极材料具有高比容量密度以及优良的循环稳定性等优异的电化学性能，成为又一关注焦点[3]。与单一的层状正极材料相比较，富锂锰基正极材料的过渡金属层中含有更多的锂，从材料微结构上看，过量的锂不但可以防止材料在高温烧结过程中锂盐挥发导致的锂空位，而且原子半径较小的锂可以进入晶格间隙形成固溶体。其组成形式为 Li[Li(1−x)/3Mn(2−x)/3Nix/3Cox/3]O2。在充电至4.8V时表现出280mAh g-1左右的初始放电容量，几乎是目前所用锂离子电池正极材料实际容量的2倍，于是成为继镍钴锰三元材料在锂离子电池上得到成功运用后的又一研究热点。其结构如图1所示。
图1 富锂锰基正极材料中的Li2MnO3和LiMO2相的结构示意图[3]
虽然富锂锰基正极材料具有不可比拟的优异性能，但是仍然存在着许多问题[4]：1）首次循环的不可逆容量损失大，富锂锰基正极材料只有在电压大于4.5V时，才能表现出高充放电比容量，然而位于其层状结构中过渡金属层中的Li+以Li2O从结构中净脱出，同时伴随O2的产生和结构的重排，而这部分净脱出的Li2O无法再回到晶格中，产生了较大的不可逆容量及较低的首次充放电效率。2）大倍率充放电性能差，主要是由于在充放电过程中，材料发生结构重排、部分Li+空位被金属离子占据，导致Li+扩散通道被阻碍，此外，材料中的Li2MnO3的电化学活性较低，降低了材料的离子电导率，因此导致倍率性能的下降。3）循环过程中容量衰减快、结构不稳定。在高于4.5V的电压下，普通的电解液容易发生分解产生HF，具有强烈腐蚀作用的HF严重损害了电极材料的结构稳定性，Mn4+不断溶解于电解液也是导致容量衰减快、结构不稳定的重要因素。
无钴富锂锰基正极材料Li1.2Ni0.2Mn0.6O2的表面改性及电化学性能研究
材料研究与应用 2024，18（2）：241‐247Materials Research and ApplicationEmail：clyjyyy@http：//
无钴富锂锰基正极材料Li1.2Ni0.2Mn0.6O2的表面改性
及电化学性能研究
朱守聪,施志聪*
（广东工业大学材料与能源学院，广东 广州 510006）
摘要： 无钴富锂锰基正极材料Li1.2Ni0.2Mn0.6O2因高比容量、低成本等优点备受关注，是极具潜力的下一代锂离子电池正极材料。然而，Li1.2Ni0.2Mn0.6O2材料存在首次库伦效率低、倍率性能差及容量衰减等问题，限制了其进一步发展。为解决此问题，采用柠檬酸溶液表面处理结合再重新煅烧方法，通过在其表面包覆一层尖晶石相，对Li1.2Ni0.2Mn0.6O2开展了表面改性研究，并对改性前后样品进行物理表征和电化学测试分析。结果表明，改性前后的Li1.2Ni0.2Mn0.6O2正极材料，形貌基本一致，均为尺寸100—400 nm的不规则颗粒，改性后的粉末颗粒边缘略有不平整。使用柠檬酸溶液表面处理后，Li1.2Ni0.2Mn0.6O2材料形成了內部为层状相、表面为尖晶石相的结构。尖晶石相的存在不仅为锂离子扩散提供了三维离子扩散通道、提高倍率性能，还可充当正极材料表面与电解液间的保护层，提高首次库伦效率，改善循环性能。改性后的Li1.2Ni0.2Mn0.6O2的首次库伦效率为92. 4%，可逆比容量为292 mAh∙g−1， 与改性前相比分别提高了13.8%和22 mAh∙g−1，并且在不同倍率下的可逆比容量和长循环容量保持率均有明显提升，表明其具有更好的倍率性能和更优的循环稳定性能。本研究提出了一种无钴富锂锰基正极材料表面改性方法，该改性方法操作简单、效果明显，可应用于不同组分的富锂正极材料，为富锂锰基正极材料的进一步发展提供了新的思路 。关键词： 锂离子电池；富锂正极材料；富锂锰基正极材料；表面改性；首次库伦效率；尖晶石相；电化学性能；可逆比容量中图分类号：TQ152 文献标志码： A 文章编号：1673-9981（2024）02-0241-07
富锂锰基正极材料的制备和性能研究
富锂锰基正极材料的制备和性能研究
富锂锰基正极材料是当今锂离子电池中常用的正极材料，具有高能量密度、长寿命、环保等优点，广泛应用于电动汽车、智能手机等领域。本文将介绍富锂锰基正极材料的制备和性能研究，包括制备方法、结构特点和电化学性能等方面。
一、制备方法
富锂锰基正极材料通常采用固态反应法、水热法、共沉淀法等多种制备方法。其中，固态反应法和水热法常用于合成高晶度的锰氧化物材料，共沉淀法则更适合制备纳米级别的富锂锰基正极材料。
固态反应法
固态反应法是一种传统的高温合成方法，其制备过程通常涉及纯化原料、混合、烧结等步骤。首先将锰、镁等金属硬质粉末混合均匀，加入适量的碳酸锂制成粉末状物质；随后，在惰性气氛下加热到一定温度，使其发生反应，在高温条件下形成碱金属掺杂的富锰氧化物。最后，将所得产物冷却、研磨、筛选等步骤后，即可获得富锂锰基正极材料。
水热法
水热法是一种水相合成方法，其优点在于可以在常温下制备高晶度、纳米级别的富锂锰基正极材料。制备过程中，将锰盐、镁盐等金属盐与碳酸锂在水溶液中混合，并在高温高压的条件下进行水热反应，即可得到富锂锰基正极材料。这种方法所得到的材料颗粒均匀度高、分散性好，表面性能也较良好，与传统的固态反应法相比，其制备时间更短、能耗更低。
共沉淀法
共沉淀法是一种化学合成方法，通过溶液处理合成高纯度、纳米级别的富锂锰基正极材料。该方法将锰盐和碳酸锂在水溶液中混合后，通过添加氢氧化钠、氨水等结合剂使其发生沉淀反应，生成富锂锰基正极材料。此方法所得到的富锂锰基正极材料比前两种方法更均匀、更细腻且纯度更高。
二、结构特点
富锂锰基正极材料的晶体结构一般为锰氧化物类结构，在锂离子选择性嵌入和脱出时发生锰离子的多价态转变，如Mn2+转变为Mn3+和Mn4+，导致晶体结构发生变化，从而实现锂离子的存储和释放。富锂锰基正极材料的晶体结构通常分为以下三类：
1、锂富集型MnO2
锂富集型MnO2（Li-rich MnO2）结构类似层状矿物β-MnO2，其晶格常数和晶格参数均大于β-MnO2，具有三维隧道结构。其钠、镁等碱金属离子和水分子的存在，增加了材料的导电性和锂离子嵌入性。这使得锂离子的周转数目相比于传统锰氧化物大幅提高，实现了高能量密度和高容量。
