压轴题06 电功和电功率(原卷版)-2020年中考物理挑战压轴题(尖子生专用)
压轴题06电功和电功率
1．“道路千万条，安全第一条；行车不规范，亲人两行泪。
”酒后不开车是每个司机必须遵守的交通法规。
甲图是酒精测试仪工作电路原理图，电源电压U=6V；R1为气敏电阻，它的阻值随气体中酒精含量的变化而变化，如乙图所示。
气体中酒精含量大于0且小于80mg/100mL为酒驾，达到或者超过80mg/100mL为醉驾。
使用前通过调零旋钮（即滑动变阻器R2的滑片）对测试仪进行调零，此时电压表示数为U1=5V，调零后R2的滑片位置保持不变。
（1）当电压表示数为U1=5V时，求R1消耗的电功率
（2）当电压表示数为U1=5V时，求R2接入电路中的阻值
（3）某次检测中，电流表示数I1′=0.2A，请通过计算，判断此驾驶员属于酒驾还是醉驾。
2．如图所示，电源电压和灯L的电阻保持不变，定值电阻R1＝20Ω，灯L标有“6V 3W”字样。
电流表量程为0～0.6A，电压表量程为0～15V，求：
（1）灯泡L的电阻为多少？
（2）将滑动变阻器的滑片移到b端，闭合开关S1、S2、S3时，电压表的示数为6V，电流表的示数为0.4A，滑动变阻器R2的最大阻值为多少？
（3）在确保电路安全的情况下，电路消耗的最小功率与最大电功率之比为多少？（不考虑电路中无电流通过的情况）。
3．如图甲是某型号电压力锅简化的工作电路图，R0是保温电阻，R1是主加热电阻，R2是副加热电阻。
电压力锅煮饭分为“加热升压→保压→保温”三个阶段，通过如图乙所示的锅内气体压强p 与时间t的关系图像可了解其工作过程：接通电源，启动智能控制开关S，S自动接到a，同时。
2020-2021备战中考物理与电功率的综合计算问题有关的压轴题及答案解析
一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。

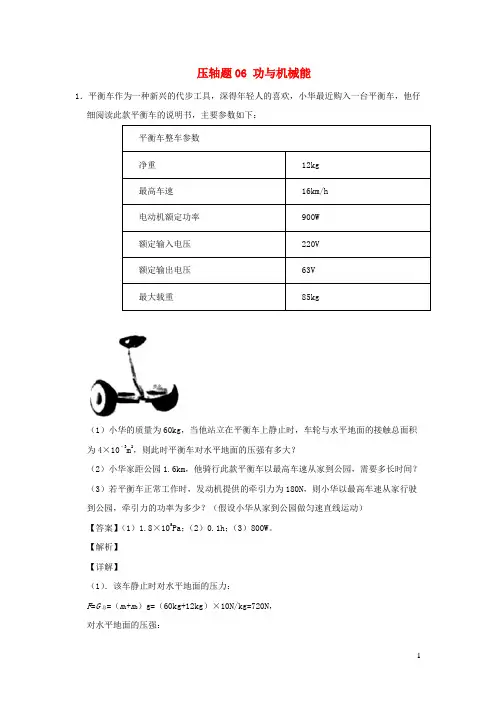

(尖子生专用)2020中考物理挑战压轴题专题06功与机械能(含解析)
压轴题06 功与机械能1．平衡车作为一种新兴的代步工具，深得年轻人的喜欢，小华最近购入一台平衡车，他仔细阅读此款平衡车的说明书，主要参数如下：（1）小华的质量为60kg，当他站立在平衡车上静止时，车轮与水平地面的接触总面积为4×10﹣3m2，则此时平衡车对水平地面的压强有多大？（2）小华家距公园1.6km，他骑行此款平衡车以最高车速从家到公园，需要多长时间？（3）若平衡车正常工作时，发动机提供的牵引力为180N，则小华以最高车速从家行驶到公园，牵引力的功率为多少？（假设小华从家到公园做匀速直线运动）【答案】（1）1.8×105Pa；（2）0.1h；（3）800W。
【解析】【详解】（1）．该车静止时对水平地面的压力：F=G总=（m1+m2）g=（60kg+12kg）×10N/kg=720N，对水平地面的压强：532720N 1.810Pa 410mF p S ===⨯⨯﹣； （2）．由sv t=可得，以最高车速从家到公园，需要的时间： 1.6km0.1h 16km/hs t v ===； （3）．最高车速：14016km/h 16m/s m/s 3.69v ==⨯=， 牵引力的功率：40180N m/s 800W 9P Fv ==⨯=。
答：（1）．此时平衡车对水平地面的压强有1.8×105Pa ；（2）．他骑行此款平衡车以最高车速从家到公园，需要0.1h 时间； （3）．牵引力的功率为800W 。
2．一辆汽车以72 km/h 的速度匀速行驶10 min ，消耗的汽油为1.2 kg 。
汽车匀速行驶时受到的牵引力F ＝1.2×103N ，汽油的热值q ＝4.6×107J/kg 。
问： (1)这段时间内汽油完全燃烧放出的热量是多少？ (2)这段时间内汽车牵引力做功的功率是多少？ (3)该汽车的效率是多少？【答案】(1)5.52×107J ；(2)2.4×104W ；(3)26% 【解析】 【详解】(1)汽油完全燃烧放出的热量：77==1.2kg 4.610J/kg=5.5210J Q mq ⨯⨯⨯放(2)汽车的速度v ＝72 km/h ＝20 m/s汽车牵引力做功的功率：341.210N 20?m /s2.410W P Fv ⨯⨯⨯有＝＝＝ (3)在测试时间内汽车的有用功：472.410W 600s 1.4410J W P t ⨯⨯⨯有有＝＝＝ 在测试时间内该汽车的效率：771.4410J 100%100%26%5.5210JW Q η⨯=⨯=⨯≈⨯有放答：(1)汽油完全燃烧放出的热量是5.52×107J ； (2)汽车牵引力做功的功率是2.4×104W ； (3)汽车的效率是26%。
2020-2021中考物理(电功率的综合计算问题提高练习题)压轴题训练及答案解析
一、初中物理电功率的综合计算问题1．图甲是小灯泡1L 和2L 的电流随电压变化的图象。
将它们按图乙所示接入电路中，闭合开关S ，小灯泡1L 的实际功率为1W 。
下面的说法中正确的是（ ）A ．电源电压为2VB ．电流表的示数为0.5AC ．灯泡1L 比2L 暗D ．电压为0.5V 时，灯泡1L 的功率为0.05W【来源】2019年陕西省渭南市富平县中考二模理综物理试题 【答案】A 【解析】 【详解】A ．由甲图可知，当1L 两端的电压12V U =时，通过它的电流I 1=0.5A ，根据P UI =可得1L 的实际功率为1W ，由乙图知，1L 、2L 并联，所以122V U U U ===故A 正确；B ．由乙图知，两灯并联，电流表测干路的电流，由甲图知当22V U =，通过它的电流I 2=0.3A ，根据并联电路电流的特点可得，通过电流表的电流为120.50.30.8A A A I I I =+=+=故B 错误； C ．2L 的实际功率为22220.30.6V A W ＜1W P U I ==⨯=小于1L 的实际功率，由灯泡的亮暗取决于实际功率的大小知，1L 比2L 亮，故C 错误； D ．由甲图知，当电压为30.5V U =时，通过灯泡1L 的电流为30.2A I =，灯泡1L 的功率为3330.50.20.1V A W P U I ==⨯=故D 错误。
故选A 。
2．如图甲所示电路，闭合开关后，当滑动变阻器的滑片从最左端a 滑到最右端b 的过程中，电流表示数I 与电压表示数U 的关系图象如图乙所示，则下列说法正确的是（ ）A ．滑动变阻器的最大电功率为0.8WB ．定值电阻R 0的阻值为10ΩC ．当滑片在a 端时，R 0的功率为0.4WD ．当滑片在b 端时，电路的总功率为1.2W【来源】辽宁省沈阳市和平区2019-2020学年九年级（上)期末测试物理试题 【答案】BD 【解析】 【分析】 【详解】由电路图可知，R 0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。
2020-2021中考物理与电功率的综合计算问题有关的压轴题含答案解析
一、初中物理电功率的综合计算问题1．将标有“6V 3W ”和“6V 2W ”的甲、乙两只小灯泡串联起来(灯丝电阻不随温度变化) ，接在电压为6V 的电源两端，接通电路后，以下说法正确的是 A ．通过甲灯泡电流大，所以甲灯比乙灯亮 B ．两只小灯泡都能正常发光 C ．甲、乙两灯的两端电压之比为3: 2D ．乙灯的实际功率为0.72W ，电路的总功率为1.2W【来源】山东省枣庄市第七中学2019-2020学年九年级（上)期末考试物理试题 【答案】C 【解析】 【详解】A ．将甲、乙串联在电压为6V 的电源两端，通过的电流相等，故A 项错误；B ．跟据P=UI 可知甲、乙正常工作的电流：3W 0.5A 6VP I U ===甲甲甲， 2W 1A 6V 3P I U ===乙乙乙， 将两灯串联，只能提供一个电流，两个灯泡不可能都正常发光，故B 项错；C ．根据2U P R=可得甲、乙的电阻：()226V ==12Ω3W U R P =甲甲甲，()226V ==18Ω2W U R P =乙乙乙， 串联电流相等，根据U=IR 可得它们两端电压之比为：::12Ω:18Ω2:3U U IR IR ''===甲乙甲乙，故C 项错误；D ．串联电路总电阻等于分电阻之和，则将它们串联以后的总电阻为：R 总=R 甲+R 乙=12Ω+18Ω=30Ω，则电路电流为：6V=0.2A 30ΩU I R ==总 根据P=I 2R 可得它们各自消耗的实际功率：()220.2A 12Ω=0.48W P I R ==⨯甲甲实，()220.2A 18Ω=0.72W P I R ==⨯乙乙实， 则电路的总功率为：=+=0.48W+0.72W=1.2W P P P 总甲实乙实， 故D 项正确；2．如图是一个电加热器的工作原理图，其中1R 和2R 是阻值不变的发热电阻；已知加热器的额定电压为220V ，额定加热功率990W ，额定保温功率为110W 。
2020-2021中考物理——电功率的综合计算问题压轴题专题复习及答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压为6V 且保持不变，R 0=30Ω，滑动变阻器的规格为“20Ω1A”，电流表的量程为“0-0.6A”，小灯泡上标有“3V1.5W”字样。
不考虑灯丝电阻变化，并保证电路安全，则以下说法不正确的是A ．当S 闭合，S 1、S 2都断开时，滑动变阻器接入电路的阻值范围是6-20ΩB ．当S 闭合，S 1、S 2都断开时，电路消耗的最大功率是3WC ．当S 、S 1、S 2都闭合时，电路消耗的总功率最小值为2.4WD ．当S 、S 1、S 2都闭合时，滑动变阻器接入电路的最小阻值是15Ω 【来源】天津市和平区2019-2020学年九年级（上)期末物理试题 【答案】C 【解析】 【详解】A ．S 闭合，S 1、S 2都断开，滑动变阻器与灯泡串联。
由2U P R=可得，小灯泡的电阻为：()22L 3V =6Ω1.5WU R P ==额额；由P=UI 可得小灯泡正常发光时的电流：1.5W==0.5A 3VP I U =额额； 当电路中电流最大时，电阻最小，则滑动变阻器接入电路的最小阻值：6V-3V=6Ω0.5AU U R I-==额小； 滑动变阻器的规格为“20Ω 1A ”，则最大阻值R 大=20Ω，故滑动变阻器接入电路的阻值范围是6Ω～20Ω；故A 正确，不符合题意；B ．S 闭合，S 1、S 2都断开，滑动变阻器与L 串联，电阻最小时电流最大，其最大电流：6V==0.5A 6Ω+6ΩU I R =最大最小； 电路消耗最大功率：P 最大=UI 最大=6V×0.5A=3W ；故B 正确，不符合题意；C ．S 、S 1、S 2都闭合，滑动变阻器与R 0并联，通过R 0的电流：106V=0.2A 30ΩUIR==；当滑动变阻器的阻值最大时，此支路上的电流最小，则：26V=0.3A20ΩUIR==最大；则干路上的电流：I最小=I1+I2=0.2A+0.3A=0.5A；电路消耗的总功率最小值：P最小=UI最小=6V×0.5A=3W，故C不正确，符合题意；D．由电流表的量程可知，干路中的最大电流为0.6A，则电路消耗的总功率最大，电路中的总电阻：6V=10Ω0.6AURI==总；滑动变阻器与R0并联，则：111R R R=+滑总，即：11=10Ω30Ω1R+滑，解得R滑=15Ω．故D正确，不符合题意。
2020-2021备战中考物理—电功率的综合计算问题压轴题专题复习含答案
一、初中物理电功率的综合计算问题1．如图所示，电源电压保持不变，小灯泡L1、L2分别标有“6V 3W”和“6V 6W”的字样，滑动变阻器R的阻值变化范围为0~12Ω，当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，两灯都正常发光。
不考虑温度对灯泡电阻的影响，则（）A．电源电压为12VB．两灯都正常发光时电流表的示数为3AC．整个电路的最小功率2.25WD．整个电路的最大功率9W【来源】2017年中考真题精品解析（四川乐山卷)物理【答案】D【解析】【分析】(1)当S1、S2和S3都闭合，滑动变阻器的滑片滑到a端时，灯泡L1和灯泡L2并联，两灯泡均正常发光时的电压和额定电压相等，根据并联电路的电压特点求出电源的电压。
(2)根据P UI=求出两灯泡都正常发光时通过的电流，根据并联电路的电流特点求出两灯都正常发光时电流表的示数。
(3)根据欧姆定律求出两灯泡的电阻，两灯泡的最大电阻和R的最大阻值串联时电路中的总电阻最大，电路的总功率最小，根据电阻的串联和2UP UIR==求出电路的最小总功率。
(4)当S1、S2、S3都闭合且滑片位于a端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，此时两灯泡的实际功率和额定功率相等，两灯泡的功率之和即为电路的总功率。
【详解】A．当S1、S2、S3都闭合，滑动变阻器滑到a端时，灯泡L1和灯泡L2并联，因并联电路中各支路两端的电压相等，且两灯都正常发光，则电源的电压126VU U U===故A错误；B．由P UI=可得，两灯泡都正常发光时通过的电流1113W 0.5A 6V P I U ===，2226W 1A 6VP I U === 因并联电路中干路电流等于各支路电流之和，则两灯都正常发光时电流表的示数120.5A 1A 1.5A I I I =+=+=故B 错误； C ．由UI R=可得，两灯泡的电阻 1116V12Ω0.5AU R I ===，2226V 6Ω1A U R I === 当S 1、S 3闭合且滑片位于b 端时，R 1与R 的最大阻值串联，电路中的总电阻最大，电路的总功率最小，因串联电路中总电阻等于各分电阻之和，则电路的最小总功率()22126V 1.5W 12Ω12ΩU P R R ===++小故C 错误；D ．当S 1、S 2、S 3都闭合且滑片位于a 端时，两灯泡并联，电路中的总电阻最小，电路的总功率最大，因此时两灯泡均正常发光，所以整个电路的最大功率123W 6W 9W P P P =+=+=大故D 正确。
2020-2021中考物理—电功率的综合计算问题压轴题专题复习及答案解析
一、初中物理电功率的综合计算问题1．在如图的电路中，电源电压保持不变，R 0为定值电阻，滑动变阻器R 的最大阻值为R M ，移动滑动变阻器的滑片P 从A 端到B 端，滑动变阻器的电功率随电流表示数变化的完整图线如图，图线中a 、b 两点对应的电功率均为P 1，且c 点对应的是滑动变阻器的最大电功率P 2，且12:3:4P P =，则图线中b 点对应的电路状态中，滑动变阻器接入电路中的电阻大小( )A ．2R B ．3R C ．2R 0 D ．3R 0【来源】2020年江苏省苏州市昆山市中考二模物理试题 【答案】D 【解析】 【分析】 【详解】由电路图可知，R 0、R 串联在电路中，当滑片在c 点时，变阻器消耗的最大功率为P 2，此时变阻器将接入电路的阻值为R ，则有()()()2222222200000044U U R U R U P R R R R R R R R R R R R R⎛⎫==== ⎪++++-⎝⎭+ 由上面等式可知，当R=R 0时，变阻器消耗的电功率最大，即2204U P R =因为12:3:4P P =，则有2220120200003333444163U R UU P P R R R R R ⎛⎫==⨯== ⎪+⎝⎭ 即当R=3R 0时，满足关系式12:3:4P P =，故ABC 错误，D 正确。
故选D 。
2．如图所示，电源电压恒定不变，闭合开关S ，将滑动变阻器的滑片P 从中点向b 端移动一段距离，电压表V 1、V 2示数的变化量分别为1U ∆、2U ∆，电流表示数的变化量为I ∆，阻值相同的定值电阻R 1、R 2消耗电功率的变化量分别为1P ∆、2P ∆，则下列判断正确的是（）A ．12U U ∆>∆B ．12U U ∆=∆C ．1212U U R R I I∆∆+=+∆∆ D ．21212P P I R R ∆+∆∆+=（）【来源】2020年天津市和平区中考一模物理试题 【答案】BC 【解析】 【分析】 【详解】由电路图可知，R 1与R 0、R 2串联，电压表V 1测R 0与R 2两端的电压之和，电压表V 2测R 2两端的电压，电流表测电路中的电流。
2020-2021中考物理与电功率的综合计算问题有关的压轴题及详细答案
一、初中物理电功率的综合计算问题1．如图甲所示，已知电流表的量程为0~0.6A ，电压表的量程为0~6V ，滑动变阻器R 2的规格为“40Ω 0.5A ”。
闭合开关S 后，调节滑动变阻器的滑片P ，得到电流表与电压表的示数关系如图乙所示。
在保证电路安全的前提下，下列说法中正确的是（ ）A ．R 1的阻值为20ΩB ．电压表的变化范围是3V~6VC ．滑动变阻器的取值范围是6Ω~40ΩD ．电路总功率的变化范围是1.28W~4W【来源】江苏省扬州市梅岭中学2019届九年级中考二模物理试题 【答案】B 【解析】 【分析】根据图像，利用串联电路特点和欧姆定律，求出电源电压和电阻R 1的值，根据变阻器铭牌和电表的量程，求出变阻器接入电路的阻值范围，由P UI =求电路的总功率。
【详解】A ．由甲图知道，R 1 与R 2 串联，电压表测R 2 的电压，根据串联电路特点，由图乙可知1111.3V A 50U U I R R =+=+⨯滑------① 2112.5V A 30U U I R R =+=+⨯滑------②由①②解得：R 1 =10Ω，U =8V ，故A 错误；BCD ．由滑动变阻器R 2的规格为“40Ω 0.5A ”，当移动滑片使电流表示数达到I 大=0.5A 时，变阻器接入电路的电阻最小，电压表的示数最小，由P=UI 可得此时电路的总功率最大，则电压表的示数最小为18V 0.5A 10Ω=3V U U I R --⨯==小大变阻器接入电路的最小电阻Ω3V0 6.5AR U I ===小小大 电路的最大总功率8V 0.5A 4W P UI ==⨯=大大根据串联电路的分压特点，变阻器接入电路的电阻越大，其两端电压越高，最高电压不超过6V ，定值电阻R 1两端的电压为18V 6V 2V U U U =-=-=大此时的总电流为1 12V0.2A 10ΩUIR===小滑动变阻器的最大电阻为6V30Ω0.2AURI===大大小电路的最小功率为221W()8V1.610Ω30ΩUPR R===++小大综上所述，电压表的变化范围是3V~6V；滑动变阻器的取值范围是6Ω~30Ω；电路总功率的变化范围是1.6W~4W，故B正确、CD错误。
【精品】2020年中考物理电功率冲刺卷(含答案解析)
最新模考冲刺小卷16 电功率（解析版）一、单选题1.（2020.湖南外国语学校期中）下列家用电器中，功率最接近1kW的是（）A. 台灯B. 液晶电视C. 笔记本电脑D. 空调【答案】 D【解析】1KW=1000WA．台灯的电功率在10～60W左右，所以A不符合题意．B．25吋液晶电视它的电功率在100～125W左右，所以B不符合题意．C．笔记本的电功率在100～125W左右，所以C不符合题意．D．空调的电功率在1000～1500W左右，所以D符合题意．故答案为：D2.（2020.江苏苏州期末）如图甲所示，电源电压不变，闭合开关S，当变阻器R2的滑片P从b端滑到a 端的过程中，电流表示数I与电压表示数U的关系如图乙所示，则下列选项正确的是（）A. R1的阻值为0.1ΩB. 变阻器R2的最大阻值为10ΩC. 电流表示数为0.2A时，R1与R2的电压相等D. 该过程中变阻器R2的电功率先增大后减小【答案】 D【解析】根据图像，电阻和滑动变阻器串联，电压表测量定值电阻的电压，根据电压和电流计算电阻为R1=U1I1=3V0.3A=10Ω，当滑片在最左端时，电压表示数为电源电压，则电源电压为3V，在电压表示数最小时，滑动变阻器分压为3V-1V=2V，此时滑动变阻器接入电阻最大为R=U2I2=2V0.1A=20Ω， AB不符合题意；根据图乙，当电流为0.2A时，电压表示数为2V，滑动变阻器分压为3V-2V=1V，C不符合题意；在滑动变阻器的电阻和定值电阻阻值相同时电功率最大，所以在滑动变阻器的滑片移动过程中，电阻先减小、等于R1，后小于R1，电功率先增大后减小，D符合题意。
故答案为：D.3.（2020.吉林长春期末）某灯标有“220V60W”字样，当灯丝中电流为0.2A时，此灯实际功率（）A. 等于60WB. 等于220WC. 小于60WD. 大于60W【答案】 C【解析】根据灯泡的规格，灯泡正常工作的电流为I=PU =60W220V≈0.27A，当电流为0.2A时，电流小于额定电流，此时的电功率小于额定功率，C符合题意。
2020中考物理 临考压轴冲刺 电功率(含答案)
2020中考物理临考压轴冲刺电功率（含答案）一、选择题（本大题共8道小题）1. 电炉中的电阻丝通电一段时间后变得很烫，而连接的导线却不怎么热，主要是()A. 通过导线的电流小于通过电阻丝的电流B. 导线的绝热皮隔热C. 导线的电阻远小于电阻丝的电阻D. 导线散热比电阻丝快2. 把标有“220 V40 W”的灯泡L1和“220 V60 W”的灯泡L2串联接入220 V电路两端，下列说法正确的是()A. 两灯泡的额定电压都变小了B. 两灯泡的额定电功率都变小了C. 灯泡L1两端的实际电压比L2两端的实际电压大D. 通过灯泡L1的实际电流比L2的实际电流大3. 如图是小松同学做电学实验时所画电路图的一部分，其中小灯泡的铭牌不清，根据图中所提供器材，可以直接研究的问题是()A. 测小灯泡正常发光的电阻B. 测小灯泡的实际电功率C. 测小灯泡消耗的电能D. 测小灯泡产生的热量4. 如图所示，为“探究电流通过导体时产生的热量与什么因素有关”的实验电路，以下说法正确的是()A. 闭合开关S1、S2，通过三根电阻丝的电流相同B. 先闭合开关S1，再闭合开关S2，电流表示数保持不变C. 先闭合开关S1，再闭合开关S2，通过右容器中电阻丝的电流变小D. 闭合开关S1、S2一段时间后，右边U形管内的液面比左边U形管内的液面高5. 如图所示，干路上的电流I恒为1 A不变，滑动变阻器规格为“15 Ω 1 A”，小灯泡L上标有“6 V 3 W”字样．忽略温度对小灯泡阻值的影响，则()A. 小灯泡L正常发光时，滑动变阻器接入电路的电阻为6 ΩB. 当滑片P移到最左端时，通过小灯泡的电流为1 AC. 在滑片P向左移动过程时，并联电路两端电压会减小D. 在滑片P向左移动过程时，并联电路消耗的总功率会增大6. 如图甲是通过小灯泡L的电流跟其两端电压关系的图像．现将小灯泡L与电阻R连入图乙所示的电路中，只闭合S，小灯泡的实际功率为1.8 W；再闭合S1，电流表示数为0.9 A．下列结果错误的是()A. 电源电压为6 VB. 电路消耗的总功率为5.4 WC. 通过电阻R的电流为0.6 AD. 电阻R的阻值为20 Ω7. 如图所示的电路，电源电压保持不变，电阻R1、R2的阻值分别为10 Ω和20 Ω，只闭合开关S1，将滑片P移到中点，电压表示数为6 V，电阻R1的功率为P1；闭合开关S1、S2，将滑片P移到最左端，电阻R2的功率为P2，若P1∶P2＝2∶9，则下列说法正确的是()A. 电源电压为18 VB. 滑动变阻器的最大电阻为20 ΩC. 电路的最大功率为12.15 WD. 电路的最小功率为2.7 W8. 如图所示电路中，电源两端电压保持不变，R1为定值电阻，R2为滑动变阻器，闭合开关S后，滑动变阻器滑片P自b向a移动的过程中()A. 电压表的示数变大，电路消耗的总功率变小B. 电压表的示数不变，电路消耗的总功率变大C. 电流表的示数变大，电压表的示数与电流表的示数之比变大D. 电流表的示数变大，电压表的示数与电流表的示数之比变大二、填空题（本大题共6道小题）9. 某型号电饭煲有加热和保温功能，如图甲所示为其内部电路原理图，当开S 接触点1时，该电饭煲处于________(选填“保温”或“加热”)状态，如图乙是该电饭煲工作时电功率与时间的关系图像，则图中阴影部分面积表示的物理量是________，其大小为________．10. 在研究微型电动机的性能时，小希用如图所示的实验电路进行实验．通过调节滑动变阻器R使电动机实现停止转动和正常运转，并将测量数据记录在下表中，则这台电动机的电阻为______Ω，在正常运转时因发热而损失的功率为______W.11. 标有“220 V 2 000 W”的电热水器容量50 L，当电热水器装满水时，水温升高1 ℃吸收的热量是______J．若电热水器的效率为87.5%，电热水器正常工作时水温升高1 ℃需要加热的时间是________min[水的密度为1.0×103 kg/m3，水的比热容为4.2×103 J/(kg·℃)]．12. 如图所示的电路中，电源电压保持不变，R1为定值电阻，R2为滑动变阻器(a、b为其两个端点)．当闭合开关S，滑片P在某一端点时，电压表示数为8 V，R2消耗的功率为0.8 W；当滑片P移到另一位置时，电流表示数为0.3 A，R2消耗的功率比原来增加了1 W．则滑动变阻器R2的最大阻值是________Ω，整个电路消耗的最大功率是________ W.13. R1、R2分别连接成如图所示的甲、乙两种电路，R1＝2R2，电源电压均为U.图甲电路中R1、R2在相同时间内产生的热量分别为Q甲1、Q甲2，则Q甲1：Q甲2＝________，图乙电路中R1、R2在相同时间内产生的热量分别为Q乙1、Q乙2，则Q乙1：Q乙2＝________．14. 如图所示的电路中，电源电压、灯丝电阻都保持不变，灯L标有“6 V 3 W”字样，灯泡的电阻是________Ω；当开关S闭合，滑动变阻器的滑片P在a、b 两点间移动时，电压表示数的变化范围是5～8 V，且滑片P位于b点时灯L的功率是滑片位于a点时灯L功率的16倍，电源电压是________V.三、解答题（本大题共3道小题）15. 图甲是一种新型家用电器——电压力锅．图乙是某型号电压力锅工作电路简图，表中数据是其部分参数．其中R是主加热器，R0是保压加热器．接通电路后，开关S自动与触点a、b接通，开始加热．当锅内温度达到105 ℃，开关S 自动与a、b断开，开始保压，此时锅内水温不变，且未沸腾．现将5 kg初温为25 ℃的水加入电压力锅中，接通电路使其正常工作30 min.热量损耗不计，已知水的比热容为4.2×103 J/(kg·℃)．求：(1)电压力锅在加热状态时主加热器R的电阻；(2)电压力锅多少分钟后开始保压；(3)电压力锅在此30 min内保压时所消耗的电能．16. 如图是某课外活动小组设计的小台灯电路图．S为单刀双掷开关，电源电压为12 V，且保持不变．小灯泡的额定功率是6 W，电阻R的阻值为6 Ω.当开关S 接“2”时，小灯泡恰好正常发光．若灯丝电阻不变．试求：(1)小灯泡的额定电流是多少？灯丝的电阻是多少？(2)小灯泡正常发光5 min，电流通过小灯泡所做的功是多少？(3)开关S接“1”时，电阻R的功率是多少？17. 爱好科学的小明同学找来了一种电热饮水机，如图：甲是饮水机的简化示意图，S是温控开关，当S、S1都闭合时为加热状态，S断开、S1闭合为保温状态．图乙是饮水机的铭牌参数．请你帮他求出：(1)初温为20 ℃的一满箱水，用此饮水机将水加热到90 ℃需要吸收的热量是多＝4.2×103 J/(kg·℃)]?少[c水(2)电阻丝R2的阻值多大？(3)在正常加热状态工作下，加热5 min需要消耗的电能是多少？2020中考物理 临考压轴冲刺 电功率-答案一、选择题（本大题共8道小题）1. 【答案】C 【解析】电阻丝跟导线串联，通过它们的电流I 相等，A 错误；导体产生的热量可以用Q ＝I 2Rt 计算，电流和通电时间相同时，当R 电阻丝＞R 导线时，Q 电阻丝＞Q 导线，即相同时间内导线产生的热量小于电阻丝产生的热量，而与散热快慢、隔热效果无关，C 正确，B 、D 错误．故选C.2. 【答案】C 【解析】额定电压、额定功率都是指用电器正常工作时的电压和电功率，是不变的，选项A 、B 错误；灯泡L 1的电阻R 1＝U 2P 1＝（220 V ）240 W＝1 210 Ω，灯泡L 2的电阻R 2＝U 2P 2＝（220 V ）260 W ≈807 Ω，根据串联电路的分压原理可知此时灯泡L 1两端的实际电压大于L 2两端的实际电压，选项C 正确；串联电路电流处处相等，故通过灯泡L 1的电流等于通过L 2的电流，选项D 错误．故选C.3. 【答案】B 【解析】由于小灯泡的铭牌不清，无法知道小灯泡正常发光的电压，所以无法测小灯泡正常发光的电阻，A 选项不行；由P ＝UI 可知，只要测出灯泡两端的电压U 和流过灯泡的电流I ，就可以测小灯泡的实际功率，B 选项可以；由于没有测量时间的仪表，故无法直接测小灯泡消耗的电能W ＝UIt 和小灯泡产生的热量Q ＝I 2Rt ，C 、D 选项不行．故选B.4. 【答案】C 【图像分析】电源为两节干电池，电压为3 V ；开关S 2闭合时，右边两个5 Ω电阻并联后和左边的5 Ω电阻串联；开关S 2断开时，左右两边各有一个5 Ω电阻组成串联电路；开关S 1为干路开关，电流表测量干路电流．【解析】由图可知两个开关都闭合时，右边两个电阻并联后的总电流和左边电阻的电流相等，即通过左边电阻的电流大于通过右边容器内电阻的电流，两个电阻大小相等、通电时间相同，根据Q ＝I 2Rt 可得右边电阻产生的热量少，因为两边容器相同，空气的质量相等，所以右边空气的温度升高少，体积膨胀的少，因此右边U 形管内的液面比左边U 形管内的液面低，所以A 、D 错误；先闭合开关S 1时，两个5 Ω的电阻串联，再闭合开关S 2时，右边两个5 Ω电阻并联后再和左边的5 Ω电阻串联，电路电阻变化，电源电压不变，则电路电流变化，所以电流表的示数变化，B 错误；先闭合开关S 1时，左右容器内边两个5 Ω电阻串联，则U 左＝U 右＝U 2，再闭合开关S 2时，R 左>R 右，U 左>U 右，且U ＝U 左＋U 右，则U右<U 2，右侧容器内电阻的阻值不变，两端电压变小，所以通过它的电流变小，C 正确．故选C.5. 【答案】C 【解析】灯泡正常发光，两端电压为6 V ，灯泡和滑动变阻器是并联关系，滑动变阻器两端电压为6 V ，通过滑动变阻器的电流为干路电流减去通过灯泡的电流为0.5 A ，此刻接入电路的滑动变阻器的电阻为12 Ω，故A 错误；将滑片P 滑至最左端时相当于短接小灯泡，通过小灯泡的电流为零，故B 错误；滑片P 向左移动过程中，滑动变阻器接入电路中的电阻减小，由于滑动变阻器与灯L 并联，根据并联电路的特点，因此并联电路部分的总电阻减小，即并联电路两端电压会减小，故C 正确；滑片向左移动导致电路中总电阻减小，干路电流不变，通过功率公式P ＝I 2R 可以得到电路消耗的总功率减小，故D 错误．故选C.6. 【答案】D 【解析】只闭合S ，灯泡的实际功率为1.8 W ，由图像甲可知，电压为6 V ，电流为0.3 A ，说明电源电压6 V ；再闭合S 1，电流表示数为0.9 A ，电路消耗的总功率P ＝UI ＝6 V×0.9 A ＝5.4 W ；通过R 的电流I R ＝I －I L ＝0.9 A －0.3 A ＝0.6 A ；电阻R ＝U I R＝6 V 0.6 A ＝10 Ω.D 错误，符合题意．故选D. 7. 【答案】C 【解析】只闭合开关S 1，将滑片P 移到中点，则电阻R 1的功率为P 1＝（U －6 V ）2R 1，闭合开关S 1、S 2，将滑片移到最左端，电阻R 2的功率为P 2＝U 2R 2，又根据P 1∶P 2＝2∶9，可得电源电压U ＝9 V ，由U 1U 2＝R 1R 2得，滑动变阻器最大阻值为40 Ω，电路最大功率为P max ＝U 2R 1R 2R 1＋R 2＝12.15 W ，最小功率P min ＝U 2R 2＋R P＝1.35 W ，故C 正确．故选C. 8. 【答案】B 【解析】分析该电路可知，此图为串联电路，电流表测量电路电流，电压表测量R 2两端的电压，测量总电压；当滑片向左移动，R 2变小，R 1不变，故总电阻变小．据欧姆定律可知，总电流变大，故电流表变大，此时测量R 2两端的电压，由于R 2电阻变小，可知R 2分担电压变小，故变小，据P ＝UI 可知，总电压不变，总电流变大，故总功率变大，故A 错误；故B 正确；此时电流表变大，且和电流表是比值恰好是R 2的电阻，其阻值是变小的，所以其比值变小，故C 错误；测量电源电压，故和电流表的比值恰好是电路总电阻，由于总电阻是变小的，故其比值变小，故D 错误．故选B.二、填空题（本大题共6道小题）9. 【答案】加热 电热(或电功) 4.8×105 J 【解析】当开关接触点1时只有R 1单独工作，电阻最小，则电功率最大．图像中阴影部分等于电功率P 与通电时间t 之积，等于消耗的电能(电流做的电功)．查图像知W ＝Pt ＝0.8×103 W ×60 s×10＝4.8×105 J.10. 【答案】4 16 【解析】电动机的电阻：R ＝U I ＝2 V 0.5 A ＝4 Ω；在正常运转时因发热而损失的功率为：P ＝I 2R ＝(2 A)2×4 Ω＝16 W.11. 【答案】2.1×105 2 【解析】水的质量m ＝ρV ＝1.0×103 kg/m 3×50×10－3 m 3＝50 kg ，水温升高1 ℃吸收的热量Q ＝cm Δt ＝4.2×103 J/(kg·℃)×50 kg×1 ℃＝2.1×105 J ；电热水器的效率为87.5%，则消耗的电能W ＝Q η＝2.1×105 J 87.5%＝2.4×105 J ，加热的时间t ＝W P ＝2.4×105 J 2 000 W ＝120 s ＝2 min.12. 【答案】80 8.1 【解析】当滑片P 移到某一端点时，电压表的示数为8 V ，说明滑动P 在b 端，变阻器的全部电阻都被接入电路中，此时R 2＝U 2R 2P 2＝（8 V ）20.8 W ＝80 Ω通过R 2的电流为I 1＝P 2UR 2＝0.8 W 8 V ＝0.1 A 电源电压U ＝U 1＋UR 2＝R 1I 1＋UR 2 ①(2)当滑片P 移到另一位置时，R 2消耗的功率为P 2′＝P 2＋ΔP 2＝0.8 W ＋1 W ＝1.8 WR 2两端的电压UR 2′＝P 2′I 2＝1.8 W 0.3 A ＝6 V 电源电压U ＝U 1′＋UR 2′＝R 1I 2＋UR 2′ ②由①②得：U ＝9 V ；R 1＝10 Ω.由电功率公式：P ＝U 2R 可知，电路中电阻最小时消耗的功率最大，即电路中只有电阻R 1时消耗的功率最大P 最大＝U 2R 1＝（9 V ）210 Ω＝8.1 W. 13. 【答案】2∶1 1∶2 【解析】第一空：串联电路电流处处相等，由Q ＝I 2Rt 可得电流产生的热量与电阻成正比，R 1∶R 2＝2∶1，则Q 甲1∶Q 甲2＝R 1∶R 2＝2∶1；第二空：并联电路电压相等，由Q ＝I 2Rt ＝U 2R t 可得电流产生的热量与电阻成反比，则在相同时间内产生的热量之比是Q 乙1∶Q 乙2＝R 2∶R 1＝1∶2.14. 【答案】12 9 【解析】灯L 标有“6 V 3 W”字样，灯泡的电阻R L ＝U 2L P L＝（6 V ）23 W ＝12 Ω.根据串联“分压”可知：当滑片P 位于a 点时，滑动变阻器接入电路的电阻较大，则其两端的电压较大，即此时两端的电压U Pa ＝8 V ；当滑片P位于b 点时，两端的电压U Pb ＝5 V ；由题意可知：P L b ＝16P L a ，由P L a ＝U 2L a R L、P L b ＝U 2L b R L 可知U 2L b R L ＝16×U 2L a R L，解得：U L b ＝4U L a ①；由于电源电压不变，则U L a ＋8 V ＝U L b ＋5 V ②，联立①②解得：U L a ＝1 V ；电源电压U ＝U L a ＋8 V ＝1 V ＋8 V ＝9 V .三、解答题（本大题共3道小题）15. 【答案】解：(1)当开关S 自动与触点a 、b 接通时，R 与R 0并联，它们两端的电压都等于电源电压220 V ，此时通过主加热器的电流I ＝P R U ＝880 W 220 V ＝4 A ，主加热器的电阻R ＝U I ＝220 V 4 A ＝55 Ω；(2)水吸收的热量Q ＝cm (t －t 0)＝4.2×103 J/(kg·℃)×5 kg ×(105 ℃－25 ℃)＝1.68×106 J ，并联电路消耗的总功率P ＝P R ＋P 0＝880 W ＋120W ＝1 000 W ，t ＝W P ＝Q P ＝1.68×106 J 1 000 W ＝1.68×103 s ；(3)W 保压＝P 0t ＝120 W×(30×60 s －1.68×103 s)＝1.44×104 J.16. 【答案】解：(1)P ＝UII 1＝P L U ＝6 W 12 V ＝0.5 AI ＝U R ，R L ＝U I 1＝12 V 0.5＝24 Ω (2)P ＝W tW 1＝P L t ＝I 21R L t ＝(0.5 A)2×24 Ω×5×60 s ＝1 800 J(3)R 总＝R ＋R L ＝6 Ω＋24 Ω＝30 ΩI 2＝U R 总＝12 V 30 Ω＝0.4 A P R ＝I 22R ＝(0.4 A)2×6 Ω＝0.96 W答：(1)小灯泡的额定电流是0.5 A ，灯丝的电阻是24 Ω；(2)小灯泡正常发光5 min ，电流通过小灯泡所做的功是1800 J ；(3)开关S 接“1”时，电阻R 的功率是0.96 W.17. 【答案】解：(1)水吸收的热量是：Q 吸＝c 水m 水(t －t 0)＝4.2×103 J/(kg·℃)×2 kg×(90 ℃－20 ℃)＝5.88×105 J(2)当S 断开时，S 1闭合时，只有R 2接入电路中，处于保温状态，故R 2的电阻是：R 2＝U 2P 保温＝（220 V ）244 W ＝1 100 Ω (3)在正常加热状态下，加热5 min 消耗的电能是：W ＝P 加热t ＝1 000 W×5×60 s ＝3×105 J。
