交换局蓄电池放电试验实施方案标准范本
解决方案编号：LX-FS-A24423
交换局蓄电池放电试验实施方案标
准范本
In the daily work environment, plan the important work to be done in the future, and require the personnel to jointly abide by the corresponding procedures and code of conduct, so that the overall behavior or
activity reaches the specified standard
编写：_________________________
审批：_________________________
时间：________年_____月_____日
A4打印/ 新修订/ 完整/ 内容可编辑
交换局蓄电池放电试验实施方案标
准范本
使用说明：本解决方案资料适用于日常工作环境中对未来要做的重要工作进行具有统筹性，导向性的规划，并要求相关人员共同遵守对应的办事规程与行动准则，使整体行为或活动达到或超越规定的标准。
资料内容可按真实状况进行条款调整，套用时请仔细阅读。
交换局蓄电池放电试验，根据开关电源的不同种类和特点，可分别采用以下几种实施方案：
一、系统输出电压可调整的开关电源系统
（一）核对性放电试验
1、交换局蓄电池放电试验应在夜间零点以后进行，相关的交换、传输等通信设备应提前做好数据备份、应急预案等准备工作，并安排相应的技术骨干值守。
2、放电试验前应检查柴油发电机组状况并试机，放电期间油机室应安排专人值守，随时准备启动
发电机组供电。
3、零点之后，调整开关电源输出电压至
46V，利用开关电源所带实际负荷作为负载，蓄电池开始放电，放电期间做好电池端电压等相关记录，密切注意动力环境监控系统中电池组总电压和每只电池的端电压，达到下列三个条件之一，应停止放电：（1）放出蓄电池额定容量的30～40%；（2）蓄电池组总电压达到46V；（3）单体电池电压达到
1.85V。
根据放电电流、电压、放电时长、环境温度等估算蓄电池组的容量。
（二）容量试验
1．交换局蓄电池放电试验应在夜间零点以后进行，相关的交换、传输等通信设备应提前做好数据备份、应急预案等准备工作，并安排相应的技术骨干值守。
2．放电试验前应检查柴油发电机组状况并试机，放电期间油机室应安排专人值守，随时准备启动发电机组供电。
3．零点之后，拆除蓄电池组侧一组电池的电缆端子，分别接出延长电缆，利用智能假负载以10小时放电率进行恒流放电，放电时做好电池端电压记录，密切注意动力环境监控系统中的电池组端电压和每只电池的电压。
单体电压达到终止电压1.80V时停止放电，利用智能假负载计算蓄电池组容量。
4．将蓄电池组接回开关电源系统方法：
（1）方法一：将放电完毕的蓄电池组静置15分钟后，调低开关电源输出电压与其总电压一致，将电池组负极先接好，然后将正极接好（接正极时，会有轻微打火现象，动作应迅速、果断）。
（2）方法二：利用另外的备用开关电源，将
拆下的蓄电池组充电到原系统浮充电压值后，将电池组负极先接好，然后将正极接好。
二、系统输出电压不可直接调整的开关电源系统
（一）核对性放电试验
1．交换局蓄电池放电试验应在夜间零点以后进行，相关的交换、传输等通信设备应提前做好数据备份、应急预案等准备工作，并安排相应的技术骨干值守。
2．放电试验前应检查柴油发电机组状况并试机，放电期间油机室应安排专人值守，随时准备启动发电机组供电。
3．方法一：
（1）零点之后，拆除蓄电池组侧一组电池的电缆端子，分别接出延长电缆，利用智能假负载以10小时放电率进行恒流放电，放电时做好电池端电
压记录，密切注意动力环境监控系统中的电池组总电压和每只电池的端电压。
放出蓄电池额定容量的30～40%，利用智能假负载计算蓄电池组容量。
（2）接回开关电源系统方法：
a．用另外的备用电源，将拆下的蓄电池组充电到原系统浮充电压值后，将电池组负极先接好，然后将正极接好（接正极时，会有轻微打火现象，动作应迅速、果断）。
b．将电池组静置15分钟后，将电池组负极先接好，然后将正极接好（接正极时，会有打火现象，动作应迅速、果断）
4．方法二：
零点以后，将开关电源交流输入断电，用该电源系统所带实际负荷作为负载进行在线放电。
放电期间做好电池端电压等相关记录，密切注意动力环境监控
系统中电池组总电压和每只电池的端电压，达到下列三个条件之一，应立即停止放电，恢复开关电源的交流供电：（1）放出蓄电池额定容量的30～40%；（2）蓄电池组总电压达到46V；（3）单体电池电压达到1.85V。
根据放电电流、电压、放电时长、环境温度等估算蓄电池组的容量。
（二）容量试验：
1．放电试验方法与“系统输出电压可调整的开关电源系统”相同。
2．将蓄电池组接回开关电源系统的方法：
利用另外的备用开关电源，将拆下的蓄电池组充电到原系统浮充电压值后，将电池组负极先接好，然后将正极接好。
请在该处输入组织/单位名称
Please Enter The Name Of Organization / Organization Here。

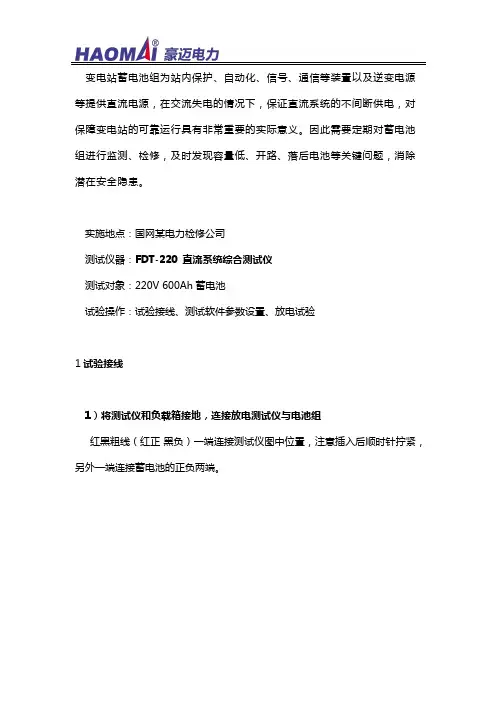

蓄电池组检修放电试验
变电站蓄电池组为站内保护、自动化、信号、通信等装置以及逆变电源等提供直流电源，在交流失电的情况下，保证直流系统的不间断供电，对保障变电站的可靠运行具有非常重要的实际意义。
因此需要定期对蓄电池组进行监测、检修，及时发现容量低、开路、落后电池等关键问题，消除潜在安全隐患。
实施地点：国网某电力检修公司测试仪器：FDT-220 直流系统综合测试仪测试对象：220V 600Ah蓄电池试验操作：试验接线、测试软件参数设置、放电试验1试验接线1）将测试仪和负载箱接地，连接放电测试仪与电池组红黑粗线（红正黑负）一端连接测试仪图中位置，注意插入后顺时针拧紧，另外一端连接蓄电池的正负两端。
2）连接外部电压检测线为消除大电流放电时放电导线产生的电压降后引起的电池组电压测量误差，可将外部电压检测连线直接连接电池组正负极两端（红正黑负），另一端插入负载仪的“外部电压检测”接口。
4）将测试仪和负载箱电源通电、开机，不能推上测试仪和负载箱的空开。
2打开测试软件界面，设置参数变电站名：变电站名称，可以输入汉字、字母和数字（建议长度<=8）。
打开/关闭输入法进行输入，"拼"表示拼音输入法，"英"表示英文输入法。
操作和PC机相同。
电池组号：本站某电池组的编号。
电池总数：构成电池组中单体电池的实际个数，由用户根据实际情况输入。
对于由2V单体构成的220V蓄电池组，一般设置为100~108，对于110V电池组则数量减半。
放电电流：设定用户需要的放电电流I10。
根据DLT724-2000标准，一般取值0.1C10，即10小时放电率。
如对额定容量为200Ah的蓄电池组放电，放电电流设置为0.1*200=20A，可放出蓄电池组100%的实际容量。
组端电压下限：蓄电池组端电压保护下限。
设置为单体下限乘以电池数量。
做全核对性放电时，该值通常不宜低于电池端电压的90%。
单体电压下限：蓄电池单体的电压保护下限。
蓄电池充放电试验方案之欧阳文创编
蓄电池检查试验方案一、目的为延长蓄电池使用寿命，确保电源类设备处于最佳运行状态，需对蓄电池组进行充放电试验，为保证检查试验过程中的人员分工明确、安全风险可控、试验方法规范，特制定本方案。
二、组织与职责（一）组织管理组组长:1.协调蓄电池检查试验的整体统筹与实施。
2.监管各小组的履职情况。
副组长：1.配合组长监管蓄电池检查试验工作的开展与实施。
2.配合组长监管各小组的履职情况。
安全负责人：1.全面监管蓄电池检查试验工作当中的票证、倒闸操作以及安全交底工作，一经发现违规行为，立即叫停改造工作。
技术负责人：1.负责监管蓄电池检查试验期间运行方式调整。
2.负责蓄电池检查试验期间提供相关的技术支持。
（二）现场实施组组长：成员：三、编写依据1.GB 50172-1992电气安装工程蓄电池施工及验收规范2.DL/T 5044-1995火力发电厂.变电所直流系统设计技术规程3.DL/T 724-2000电力系统用蓄电池直流电源装置运行与维护技术规程四、工作范围UPS、EPS、直流屏装置蓄电池组。
五、工作前的准备1.方案学习1.1组长负责对所有改造人员进行方案的学习培训，并进行签字确认。
1.2各小组组长负责对自己的成员进行方案的分解落实。
1.3安全负责人对所有人进行安全交底及措施的落实情况。
2.材料及工器具准备六、工作项目及内容1.按下表检查蓄电池型号及参数。
蓄电池型号及参数记录表2.外观及接线检查逐个目测检查蓄电池外观，不应有变形、污迹，蓄电池间连接可靠、无锈蚀。
检查项目和结果满足下表要求。
蓄电池外观及接线检查项目确认表3.蓄电池运行环境检查蓄电池运行环境检查记录表4.放电前的运行方式检查4.1作业前，工作负责人将相关风险以“风险告警单”形式告知工艺及仪表，在工艺及仪表签字确认后方可开始作业。
4.2设备交流输入电源为双电源的，先验证双电源切换正常。
4.3对照图纸，核实隔离措施，确认装置运行正常，且无其他工作。
5.放电5.1将蓄电池组脱离直流母线。

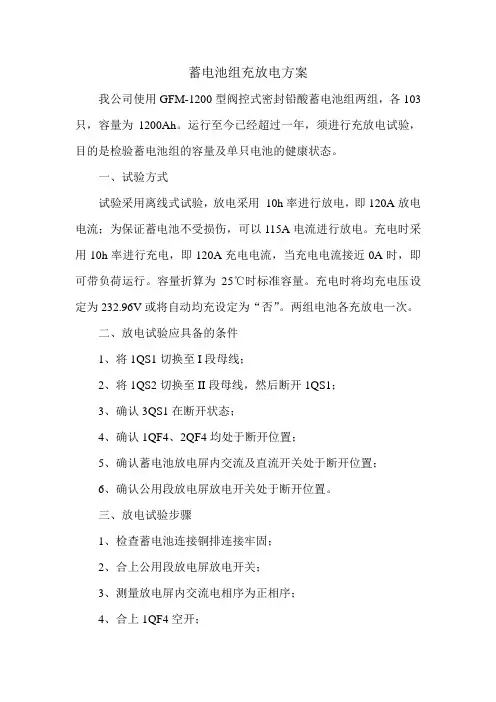

蓄电池组充放电方案
蓄电池组充放电方案我公司使用GFM-1200型阀控式密封铅酸蓄电池组两组，各103只，容量为1200Ah。
运行至今已经超过一年，须进行充放电试验，目的是检验蓄电池组的容量及单只电池的健康状态。
一、试验方式试验采用离线式试验，放电采用10h率进行放电，即120A放电电流；为保证蓄电池不受损伤，可以115A电流进行放电。
充电时采用10h率进行充电，即120A充电电流，当充电电流接近0A时，即可带负荷运行。
容量折算为25℃时标准容量。
充电时将均充电压设定为232.96V或将自动均充设定为“否”。
两组电池各充放电一次。
二、放电试验应具备的条件1、将1QS1切换至I段母线；2、将1QS2切换至II段母线，然后断开1QS1；3、确认3QS1在断开状态；4、确认1QF4、2QF4均处于断开位置；5、确认蓄电池放电屏内交流及直流开关处于断开位置；6、确认公用段放电屏放电开关处于断开位置。
三、放电试验步骤1、检查蓄电池连接铜排连接牢固；2、合上公用段放电屏放电开关；3、测量放电屏内交流电相序为正相序；4、合上1QF4空开；5、测量放电屏内直流电正负接线无误；6、合上放电屏内直流开关并核对参数正确；7、确认上述操作后合上交流开关开始进行放电；8、放电初期，1h测量一次单只电池端电压，末期随时测量单只电池端电压；9、放电过程中，若任何一只电池端电压低于1.8V，即中止放电；10、当直流输入电压达到190V时，或时间到10h时，装置会发出报警，若直流电压低于保护值185V时，保护装置自动停机；11、放电终止后，静止2h，开始进行充电。
12、放电时做好记录。
四、充电步骤1、断开放电屏内交流开关和直流开关；2、断开1QF4开关；3、确认I组整流模块交流输入电源处于断开位置；4、将1QS1切至I组蓄电池位置；5、投入I组整流模块交流输入电源；6、充电采取恒流限压方式充电。
7、充电电流接近0A时即可切为正常运行方式。

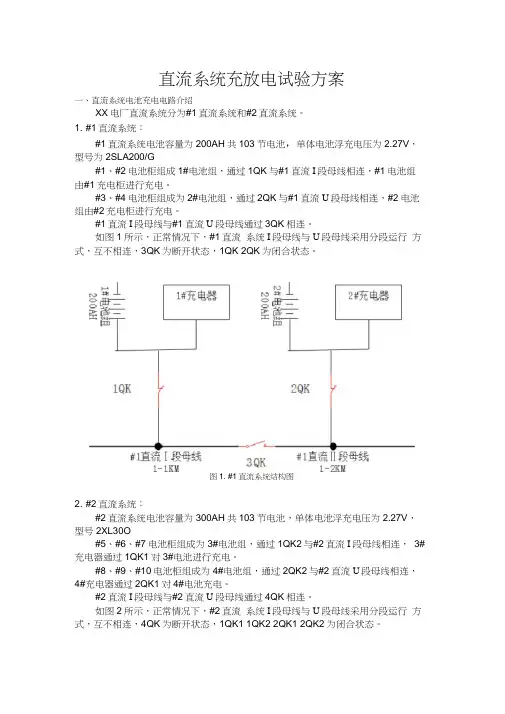

蓄电池核对性放电实验方案
直流系统充放电试验方案一、直流系统电池充电电路介绍XX电厂直流系统分为#1直流系统和#2直流系统。
1. #1直流系统：#1直流系统电池容量为200AH共103节电池，单体电池浮充电压为2.27V，型号为2SLA200/G#1、#2电池柜组成1#电池组，通过1QK与#1直流I段母线相连，#1电池组由#1充电柜进行充电。
#3、#4电池柜组成为2#电池组，通过2QK与#1直流U段母线相连，#2电池组由#2充电柜进行充电。
#1直流I段母线与#1直流U段母线通过3QK相连。
如图1所示，正常情况下，#1直流系统I段母线与U段母线采用分段运行方式，互不相连，3QK为断开状态，1QK 2QK为闭合状态。
图1. #1直流系统结构图2. #2直流系统：#2直流系统电池容量为300AH共103节电池，单体电池浮充电压为2.27V，型号2XL30O#5、#6、#7电池柜组成为3#电池组，通过1QK2与#2直流I段母线相连，3#充电器通过1QK1对3#电池进行充电。
#8、#9、#10电池柜组成为4#电池组，通过2QK2与#2直流U段母线相连，4#充电器通过2QK1对4#电池充电。
#2直流I段母线与#2直流U段母线通过4QK相连。
如图2所示，正常情况下，#2直流系统I段母线与U段母线采用分段运行方式，互不相连，4QK为断开状态，1QK1 1QK2 2QK1 2QK2为闭合状态。
5#充电器为备用充电器，不接入电路，1QK3为双向断开状态。
------ • -------------1 段母 S?2-1 图2.#2直流系统结构图 二、 实验准备1. 倒负荷，将实验电池组与工作电池组隔离， 倒闸操作步骤见附录12. 断开负荷后，打扫实验电池组表面。
3. 实验前检查电池组外观是否有破损。
三、 实验工具1. 试验仪器：1.1放电仪器：BDL-20A 微机监控放电器 电压等级：DC 220V 110V 、48V 电流等级：10A 、20A放电稳度精度w± 2% 电压测量精度w±1%1.2充电仪器：直流系统自带充电器TH230D20NZ-32. 连接线：根据国家标准GB/T 4706.1-2005规定的电线负载电流值，6平方铜芯线允许长期负载 电流为:35A 至60A ，选用6平方的铜线满足试验要求。
蓄电池充放电方案
蓄电池充放电方案15C#站直流系统蓄电池充放电方案一、工作前的准备1、将所需工器具及备品备件准备好，并检查工器具是否完好。
2、在开工前组织相关人员学习安全技术措施，并做好事故预想。
3、在开工之前应与运行人员配合，将蓄电池组从直流系统分离出来，改变运行方式对蓄电池进行均充，电压设置为121.2V。
二、直流系统蓄电池概述：15C#站直流系统蓄电池容量为100Ah，该设备可保证15C#站正常运行情况下的各种直流负荷的供电。
直流系统蓄电池运行维护的好坏直接关系到直流系统运行是否稳定、供电是否可靠，决定着15C#站主系统运行的可靠性。
三、本次蓄电池充放电总体安排：此次放电将蓄电池组退出运行，通过在放电过程中对蓄电池组的现场记录值进行分析，为确保充放电过程中直流系统的稳定运行，在放电过程中随时注意观察蓄电池单体电池电压不得低于10.8V。
四、技术措施：（一）放电（8小时放电率）1、从蓄电池组出线侧铜排接线柱端处接放电电缆至放电装置直流输入接线柱，红色接正极，黑色接负极。
2、取检修电源箱交流220V电源接至蓄电池放电装置。
3、检查放电接线，控制接线，确认正确无误。
4、检查放电回路接线正确后，将放电装置控制器上电。
设置参数后，开始放电。
5、电池容量换算：(环境温度为10℃)Ct=C25*【1+0.008（t-25）】=100*【1+0.008（10-25）】=88AH6、放电电流不大于0.2C。
即放电电流控制在20A。
放电深度国标要求是25°的室温下放85%，根据实际换算容量88AH及厂家资料，当放电电流在20A 时大约需要放4个半小时，为了电池安全放4个小时。
放电期间，始终将放电电流保持在20A左右。
7、前5个小时之内，每小时测量一次单个蓄电池的电压及室内温度，并做好记录。
8、后2小时之内，每0.5小时测量一次单个蓄电池的电压及室内温度，，并做好记录。
9、在蓄电池放电后期，测量单个蓄电池的电压，若单体蓄电池电压低于10.8V后停放电设备，停止放电。
蓄电池充放电标准作业指导书
编号：Q/ 蓄电池充放电试验现场标准作业指导书
编写：年月日
审核：年月日
批准：年月日
作业负责人：
作业日期：年月日至年月日
黄石供电公司
1、范围
本作业指导书适用于通信站蓄电池充放电操作。
2、引用文件
下列标准、规范所包含的条文，通过在本指导书中的引用而成为本书的条文。
在规范出版时,所有版本均为有效。
所有的标准、规范都被修订，使用本书的各方应探讨使用下列标准、规范最新版本的可能性。
1)中华人民共和国信息产业部《电信电源维护规程》
2）DL/T724—2000《电力系统用蓄电池直流电源装置运行与维护技术规程》
3、检修前准备工作安排
3。
1准备工作安排
3。
2作业人员要求
3.3工器具及材料
3.4危险点分析及安全控制措施
4、作业内容及步骤。
邮电大楼蓄电池核对性放电试验报告
邮电大楼蓄电池核对性放电试验报告11月25日0:00-3:00，基站电源中心李伟、曹郎对邮电大楼开关电源系统后备蓄电池组进行了核对性放电试验。
该试验分别对邮电大楼五楼、六楼的两个开关电源系统的两组后备蓄电池组进行操作，实验报告如下:一、试验目的按《通信电源设备使用维护规范》及09年蓄电池年度作业计划安排，掌握蓄电池的工作运行状况，确认市电停电后蓄电池的保证放电时长。
二、前期准备1、11月24日完成对固定油机试机，对开关电源、蓄电池等配电系统进行健康检查，确保市电、油机、整流设备、相应的交直流供电回路及蓄电池处于正常工作状态。
2、对热成像仪充电，全程监测放电过程中蓄电池及各连接点温度变化情况。
3、通过开关电源监控系统核实蓄电池组熔断器通断。
4、邮电大楼五楼交换局开关电源目前负载423A，配置1000Ah蓄电池二组，蓄电池后备最短支撑时间约3小时;邮电大楼六楼交换局开关电源目前负载408A，配置1000Ah蓄电池二组，蓄电池后备最短支撑时间约3小时。
三、应急方案在蓄电池放电过程中遇到意外，应停止放电，恢复开关电源正常参数，整个系统负载重新由开关电源恢复供电，问题解决后，再继续进行检测。
四、试验步骤1、11月25日0:00(1:30)将邮电大楼五楼(六楼)开关电源设置成手动均充模式;2、0:05-0:10(1:35-2:35)降低开关电源的浮充电压至-46.8V，蓄电池放电1小时，放出容量的30%-40%，放电过程中通过环境监控系统密切关注蓄电池组单体电池变化情况，并保存电池组放电电压数据。
3、0:10-1:10(1:35-2:35)每隔30分钟测试熔断器接头压降，使用红外热成像测试仪测量熔断器两个连接点的连接温度、熔断器自身温度等项目并做好保存，检测发现异常，及时终止放电测试。
4、1:10(2:35)恢复开关电源正常参数设置，整个系统负载重新由开关电源恢复供电并对系电池组进行充电;做好数据记录。
5、检查开关电源工作状况，输出电压，电流是否正常。
#1机组蓄电池充放电试验方案08
1、退出蓄电池运行，由运行人员进行：1.1、断开#1机110V直流1号母线联络柜内1组蓄电池进线开关12ZK。
1.2、合上#1机110V直流1号母线联络柜内1号母联开关13ZK。
1.3、断开#1机110V直流1号充电柜内1组充电机输出至母线开关11ZK。
1.4、合上#1机110V直流1号母线联络柜内1组蓄电池放电开关14ZK。
2、投入放电仪，由检修人员进行：2.1、合上#1机110V蓄电池放电柜内放电仪电源开关。
2.2、设置#1机110V蓄电池放电柜内FDR-A型智能型蓄电池放电仪的放电电流：（A）=0.1×800=80（A）、终止电压：1.82×52-3=91.6（V）、放电时间：0.1C1010小时等参数。
2.3、合上#1机110V蓄电池放电柜内放电总控制开关。
2.4、根据需要合上#1机110V蓄电池放电柜内分放电开关。
2.5、每1小时记录110V 1组蓄电池端电压、总放电电流、每个蓄电池的电压值，测量每个蓄电池的温度直至放电试验结束；期间注意单个蓄电池的电压不能低于1.8V，温度不高于30℃。
放电结束后记录放电仪上显示的“启始电压”、“终止电压”、“放出容量”数据。
3、退出放电仪，由检修人员操作：3.1、断开#1机110V蓄电池放电柜内分放电开关。
3.2、断开#1机110V蓄电池放电柜内放电总控制开关。
3.3、断开#1机110V蓄电池放电柜内放电仪电源开关。
--------------------------------------------------------------------- 4、充电操作：4.1、由运行人员断开#1机110V直流1号母线联络柜内1组蓄电池放电开关14ZK。
4.2、由运行人员投入#1机110直流3号充电柜运行。
4.3、由运行人员合上3组充电机输出至Ⅰ段母线开关31ZK。
4.4、由检修人员设置集中监控器上的充电方式为均充方式，均充时间10小时。
蓄电池充放电试验标准
蓄电池充放电试验标准蓄电池充放电试验是评估蓄电池性能和可靠性的重要手段，也是蓄电池产品研发和生产过程中必不可少的环节。
本文将介绍蓄电池充放电试验的标准方法和要求，以便于蓄电池相关行业人士更好地进行相关工作。
首先，蓄电池充放电试验的标准方法包括充电和放电两个过程。
在充电过程中，需要根据蓄电池的类型和规格选择合适的充电电流和电压，并严格控制充电时间，以确保蓄电池的安全性和稳定性。
在放电过程中，同样需要根据蓄电池的特性确定合适的放电电流和终止电压，以评估蓄电池的容量和循环寿命。
在进行充放电试验时，应严格按照相关标准操作，确保测试结果的准确性和可靠性。
其次，蓄电池充放电试验的标准要求包括环境条件、设备要求、试验程序和数据分析等方面。
在环境条件方面，应保证试验场所通风良好，温度适宜，并严格控制湿度和其他环境因素对试验结果的影响。
在设备要求方面，应选择符合国家标准和行业标准的充放电设备，并定期进行校准和维护，以确保设备的稳定性和可靠性。
在试验程序和数据分析方面，应严格按照标准操作程序进行试验，记录并分析试验数据，及时发现和处理异常情况，并对试验结果进行科学评估和统计分析。
最后，蓄电池充放电试验的标准方法和要求对于蓄电池产品的研发、生产和质量控制具有重要意义。
通过严格按照标准方法进行充放电试验，可以评估蓄电池的性能和可靠性，为产品的改进和优化提供重要依据。
同时，对于蓄电池生产企业来说，严格遵守充放电试验的标准要求，可以确保产品质量和安全性，提升企业的竞争力和信誉度。
综上所述，蓄电池充放电试验标准的制定和执行对于蓄电池行业具有重要意义。
希望相关行业人士能够充分认识到充放电试验的重要性，严格按照标准方法和要求进行相关工作，共同推动蓄电池行业的健康发展和持续进步。
蓄电池安装及充放电施工方案
×××110kV升压站工程蓄电池安装及充放电施工方案×××施工项目部20××年9月批准：____________ ________年____月____日审核：____________ ________年____月____日编写：____________ ________年____月____日目录目录 (3)1 项目概况 (4)1.1项目简介 (4)1.2主要工程量 (4)1.3项目施工特点 (4)2 编制依据及引用标准 (4)3 项目进度控制计划 (5)4 施工条件及人员机具配置 (5)4.1安装前必须具备的条件和准备 (5)4.2作业人员及资质要求 (6)4.3作业机械、工器具配置 (6)5 本项目需要的设备、材料需求计划 (7)6 作业流程及方法 (7)6.1作业流程图 (7)6.2作业方法和要求 (7)7 质量目标、要求和质量验评范围 (11)7.1质量目标 (11)7.2质量要求 (11)7.3质量验评范围 (12)8安全文明施工 (12)8.1安全施工技术措施 (12)9 成本控制措施 (13)附表1：危险/危害因素及其控制措施一览表 (14)附表2：环境因素及控制措施一览表 (16)×××110kV升压站工程蓄电池安装及充放电施工方案1 项目概况1.1项目简介×××110kV升压站直流系统蓄电池组选用深圳奥特迅电力设备股份有限公司产品。
装设两组230V固定阀控密封式铅酸蓄电池，型号为GZDW-2×80A/230V300AH/2V，为机组直流控制负荷供电。
此电池具有体积小、重量轻、不溢酸、不污染环境、不腐蚀设备等，另外此蓄电池还具有内阻低、自放电小、耐过充过放等特点，既可浮充使用，又可循环使用，安全可靠、使用寿命长。
1.2主要工程量1.2.1蓄电池台架安装1.2.2蓄电池安装 GZDW-2×80A/230V300AH/2V 104只×2（2组）；1.2.3蓄电池组充放电1.3项目施工特点230V蓄电池为300AH，采用双极柱双并联的方式组成，三层组架卧式安装，三层电池架共两组208只。
