二极管的介绍
二极管的反向截止：如果给二极管正极加的电压低于负极加的电压，称为二极管的反向
偏置电压。给二极管加反向偏置电压后，二极管截止，二极管两引脚间电阻很大，相当于
开路。如图所示，只要是反向电压二极管就没有电流流动，如果反向电压过大，二极管会
击穿，电流从负极流向正极，说明二极管已经损坏。
二极管正极为负
R1
电压，反向偏置 状态
讲解
常见的二极管 专门用于整流的二极管
专用于指示信号的二极管,能发出可见光
专门用于稳压的二极管 对光有敏感作用的二极管 硅材料二极管,常用的二极管 锗材料二极管 大量使用的二极管使用这种封装材料 大功率整流二极管采用这种封装材料 检波二极管采用这种封装材料
5
2 二极管的特性
二极管有导通和截止两种工作状态。
从P型材料上引出正极性引脚，从N型材料上引出负
极性引脚。
耗尽区
P － ＋N
型 － ＋型
半 － ＋半
导 － ＋导
体
体
－＋
N型材料 端是负极 性引脚
PN结
4
2 二极管的分类
划分方法及种类
普通二极管 整流二极管
按功能划分
按照材料划分 按外部封装材
料划分
发光二极管
稳压二极管 光敏二极管 硅二极管 锗二极管 塑封二极管 金属封装二极管 玻二极管的特性
1 什么是二极管
一、PN结的形成
将一块半导体的一侧掺 杂成P型半导体，另一侧掺 杂成N行半导体，在两种半 导体的交界面将形成一个特 殊的薄膜层—PN结
在半导体中，若载流子 浓度分布不均匀（存在浓度 差），载流子就会从浓度高 的区域向浓度低的区域运动。
二极管的正向导通：如果给二极管的正极加上高于负极的电压，称为二极管的正向偏置电压， 当该电压达到一定数值时二极管导通，导通后二极管相当于一个导体，电阻很小，相当于接 通，如图所示。
电流从VD1正极 流过负极
二极管正 极为正电
压，处于
R1
正向偏置
状态
E1
I+
VD1
-
二极
R1
管导
通通
路
E1
I
VD1
6
2 二极管的特性
- 反向偏置电压不太大
+
反向偏置电压很大
二极管截止，两个引脚之间的内阻很大.
二极管反向击穿，两引脚之间内阻很小，二极管无 单向导电性，二极管损坏.
8
3
1 什么是二极管
二、二极管的结构：
二极管采用两种不同特性的 半导体材料制成，一块是P型半导
P型材料 端是正极 性引脚
体，另一块是N型半导体，通过
特殊工艺使两块半导体连接在一
起，在它们的界面处形成了一个
PN结，所以二极管的基本结构是
PN结，特性也就是PN结特性。
二极管的两根引脚分别引出于两个半导体材料，
R1
二极管截止，为开 路，回路中没有电
流
E1
-
E1
+ VD1
VD1
综上所述，给二极管加上一定正向电压二极管处于导通状态，给二极管加上反向电压时，
二极管处于截止状态。
7
2 二极管的特性
二极管导通和截止工作状态判断方法：
电压极性及状态
工作状态
+ 正向偏置电压足够大
-
正向偏置电压不够大
二极管正向导通，两引脚间电阻很小. 二极管不足以正向导通，两引脚间内阻还比较大.
二极管的基本功能
二极管的基本功能二极管是一种电子元件，具有非常重要的功能和作用。
它是电子技术中最基本的元件之一，广泛应用于各种电子设备和电路中。
本文将从以下几个方面介绍二极管的基本功能。
一、二极管的基本结构二极管由P型半导体和N型半导体组成，两者交界处形成PN结。
PN结是二极管的关键部分，也是二极管能够实现单向导电的原因。
当PN结处于正向偏置时，外加电压将使P型半导体中的空穴向PN结移动，N型半导体中的电子也会向PN结移动，这样形成的电荷互相结合，PN结区域的电流将变大，二极管处于导通状态。
而当PN结处于反向偏置时，由于P型半导体中的空穴和N型半导体中的电子互相吸引，电荷无法结合，PN结区域的电流非常小，二极管处于截止状态。
二、二极管的单向导电特性二极管具有单向导电特性，即只有在正向偏置情况下才能导电，而在反向偏置情况下则不能导电。
这是由于PN结的特性所决定的。
当二极管处于正向偏置状态时，PN结中的电子和空穴将相互结合，形成电流，使二极管处于导通状态。
而当二极管处于反向偏置状态时，PN结中的电子和空穴将相互吸引，无法结合形成电流，使二极管处于截止状态。
因此，二极管的单向导电特性使得它在电路中能够起到很重要的作用。
三、二极管的整流功能二极管的整流功能是其最基本的应用之一。
整流是将交流电信号转换为直流电信号的过程。
在一个交流电源中，电流的方向会不断变化，如果需要将这个信号转换为直流信号，就需要使用二极管进行整流。
当二极管处于正向偏置状态时，它可以让正向电流通过，而反向电流则被阻止。
因此，只要将二极管正确连接在电路中，就可以将交流电信号转换为直流电信号。
四、二极管的稳压功能二极管还可以用于稳压。
稳压是指在一定范围内，使电源电压变化时，输出电压保持不变的过程。
二极管的稳压特性是基于其反向击穿电压的特性实现的。
当二极管处于反向偏置状态时，如果电压超过了二极管的反向击穿电压，它将会变成导体，反向电流将会大幅增加。
因此，当二极管用于稳压时，将其反向连接在电路中，使其处于反向偏置状态，当电源电压超过二极管的反向击穿电压时，二极管将会变成导体，将多余的电流放到地上，从而实现了稳压的功能。
二极管三极管主要参数
二极管三极管主要参数二极管和三极管是半导体器件中常见的两种元件，它们在电子电路中具有重要的作用。
下面将详细介绍二极管和三极管的主要参数。
一、二极管的主要参数：1.电压额定值：也称为反向工作电压（VR）或正向导通电压（VF），表示二极管在正向和反向工作时能够承受的最大电压。
对于正向工作，一般为0.7V左右，而对于反向工作，一般为数十V至几百V。
2.最大定向电流：指二极管在正向工作时能够承受的最大电流，也称为连续电流（IF），一般为几毫安到几十安。
3.反向漏电流：指二极管在反向工作时的漏电流，也称为反向电流（IR），一般为几微安到几毫安。
4.开启时间和关断时间：也称为导通时间和截止时间，指二极管从关断到开启、从开启到关断的时间，一般为纳秒或微秒级。
5.反向恢复时间：指二极管在从正向工作状态转为反向工作状态时，恢复正常的导通特性所需的时间，一般为纳秒或微秒级。
6.动态电阻：指二极管在正向工作时的电压变化与电流变化的比值，一般在工作点附近呈线性关系。
7.耐压能力：指二极管在正向和反向工作时能够承受的最大电压，一般为几十伏到几百伏。
二、三极管的主要参数：1.当前放大倍数：也称为直流电流放大倍数（hFE）或β值，指输入电流和输出电流之间的比值，一般为几十至几千。
2.基极电流：也称为输入电流（IB），指输入信号经过基极向集电极注入的电流。
3.饱和电流：也称为最大电流（IC），指当三极管的基极电流达到一定值时，集电极电流不能再继续增大的电流值。
4.最大功耗：指三极管能够承受的最大功率，一般为几十毫瓦到几瓦。
5.最大频率：指三极管能够工作的最高频率，一般为几十MHz到几GHz。
6.最小输入电压：指三极管能够正常工作的最小输入电压。
7.最大输入电压：指三极管能够承受的最大输入电压。
三、总结：二极管主要参数包括电压额定值、最大定向电流、反向漏电流、开启时间和关断时间、反向恢复时间、动态电阻和耐压能力。
这些参数主要描述了二极管在正向和反向工作时的性能。
二极管原理及其基本电路
二极管原理及其基本电路二极管是一种最简单的半导体器件，它具有非常重要的功能和应用。
本文将介绍二极管的原理以及其基本电路。
一、二极管的原理二极管是由一种带有p型半导体和n型半导体的材料组成的。
在p-n 结的区域内，因为半导体的材料特性，会形成一个电势垒。
当外加电压的极性与电势垒形成的方向相反时，电势垒将变得更大，称为反向偏置；当外加电压的极性与电势垒形成的方向一致时，电势垒将变得更小，称为正向偏置。
在二极管的工作中，主要有以下几个重要的特性。
1.正向电压特性：当二极管处于正向偏置状态时，在两端加上正向电压时，电势垒逐渐缩小，直到消失。
在这个过程中，二极管的导电性变得很好。
正向电压越大，二极管导通越好。
2.反向电压特性：当二极管处于反向偏置状态时，在两端加上反向电压时，电势垒逐渐增加。
当反向电压超过反向击穿电压时，二极管就会发生击穿，电流急剧增大，此时二极管就会损坏。
3.导通和截止特性：当二极管处于正向偏置状态时，正向电压不超过一定限制时，二极管会导通。
当正向电压超过这个限制时，二极管截止，不导通。
而当二极管处于反向偏置状态时，无论外加电压的大小，其表现都是开路状态，不导通。
二、二极管的基本电路二极管广泛地应用于各种电路中，下面介绍几个常见的二极管基本电路。
1.正向电压特性测试电路：这是一个测试二极管正向电压特性的电路。
它由一个电压源、一个限流电阻和一个二极管组成。
通过改变电压源的电压，可以测量二极管在不同电压下的电流。
当电压逐渐增加时，电流也逐渐增加，直到达到二极管的最大电流。
2.整流电路：整流电路主要用于将交流电转换为直流电。
它由一个二极管和负载组成。
当二极管处于正向偏置状态时，它允许正向电流通过，从而将正半周期的交流信号变为直流信号。
而当二极管处于反向偏置状态时，它阻止反向电流通过。
3.限流电路：限流电路主要用于限制电流的大小。
它由一个电压源、一个电阻和一个二极管组成。
二极管起到了稳压和限流的作用。
肖特基二极管、开关二极管、快恢复二极管
肖特基二极管、开关二极管、快恢复二极管是现代电子元件中常见的三种二极管类型。
它们在电子设备中起着不同的作用，本文将分别介绍这三种类型的二极管的特点、应用和工作原理。
一、肖特基二极管1. 特点肖特基二极管，又称作劲步二极管，是一种具有非常快速反应时间和低逆向漏电流的二极管。
它采用了金属-半导体接触来代替传统的P-N 结，因此具有更快的开关速度和更低的开启电压。
2. 应用由于其快速开关特性和低漏电流，肖特基二极管广泛应用于高频开关电源、无线通信设备、医疗设备和汽车电子系统等领域。
3. 工作原理当正向电压施加到肖特基二极管上时，由于金属-半导体接触的特性，电子能够迅速地从金属电极注入到半导体中，使得二极管快速导通；在反向电压下，由于金属-半导体接触的势垒高，几乎没有反向漏电流，因此具有很高的反向击穿电压。
二、开关二极管1. 特点开关二极管是为了快速开关电路而设计的一种二极管，具有较快的反应时间和较低的导通压降。
它专门用于电路的开关控制，能够快速地打开和关闭。
2. 应用开关二极管广泛应用于开关电源、逆变器、直流-直流变换器等高频开关电路中，可以实现高效率和快速响应。
3. 工作原理开关二极管的工作原理和普通二极管相似，但它被优化设计，以实现更快的反应时间和更低的导通压降，从而适合高频开关电路的应用。
三、快恢复二极管1. 特点快恢复二极管是一种具有快速恢复时间和低反向漏电流的二极管。
它采用特殊的工艺和材料设计，在高频开关电路中表现出色良好的性能。
2. 应用快恢复二极管广泛应用于开关电源、逆变器、变频器、汽车电子系统等需要高速开关和快速反应的电路中。
3. 工作原理快恢复二极管的工作原理是通过优化材料和工艺，降低二极管的存储电荷和开关时间，从而实现更快的反应速度和更低的反向漏电流。
以上就是对肖特基二极管、开关二极管、快恢复二极管的介绍，这三种二极管在现代电子设备中扮演着重要的角色，在不同的领域发挥着关键作用。
随着电子技术的不断发展，相信这些二极管类型也会不断得到改进和优化，为电子设备的性能提升和功耗降低做出更大的贡献。
her508二极管参数代换
her508二极管参数代换在我们进行电子设备维修或电路设计时，常常需要对二极管进行参数代换。
本文将以HER508二极管为例，介绍二极管参数的代换方法及其注意事项。
一、二极管参数介绍二极管是一种半导体器件，具有单向导通特性。
它有两个端子，分别为正极（Anode，简称A）和负极（Cathode，简称K）。
在电路中，二极管的参数主要包括以下几个：1.正向电压V Forward：指二极管正向导通时的电压。
2.正向电流I Forward：指二极管正向导通时的电流。
3.反向电压V Reverse：指二极管反向截止时的电压。
4.反向电流I Reverse：指二极管反向截止时的电流。
5.正向电阻R Forward：指二极管正向导通时的电阻。
6.反向电阻R Reverse：指二极管反向截止时的电阻。
二、HER508二极管参数概述HER508二极管是一种常用的整流二极管，具有较高的电压和电流承受能力。
其具体参数如下：1.正向电压V Forward：3-5V2.正向电流I Forward：0.5-1A3.反向电压V Reverse：100V4.反向电流I Reverse：≤100μA5.正向电阻R Forward：约10Ω6.反向电阻R Reverse：∞三、参数代换方法1.确定原二极管的参数值。
2.根据新二极管的参数范围，选择合适的型号。
3.对比新旧二极管的参数，确保两者在正向电压、正向电流、反向电压、反向电流等方面相近。
4.如有必要，可通过查阅资料或咨询专业人士，以确保代换合理。
四、代换注意事项1.注意新二极管的功率和额定电流，确保其能承受电路中的功耗和电流。
2.确保新二极管的电压等级与原二极管相同，以免损坏电路。
3.考虑新二极管的动态响应速度，对于高速电路，应选择响应速度较快的二极管。
4.如电路中有多个二极管，需要同时进行代换，以确保电路性能稳定。
五、总结在进行二极管参数代换时，应充分了解新二极管的性能参数，并与原二极管进行对比，确保代换合理。

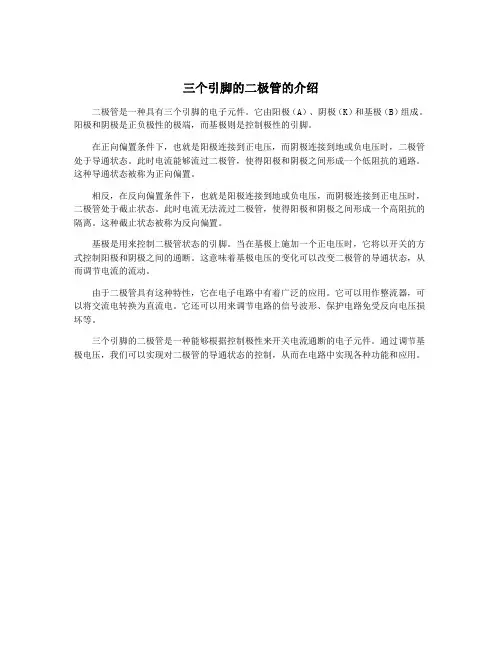

三个引脚的二极管的介绍
三个引脚的二极管的介绍
二极管是一种具有三个引脚的电子元件。
它由阳极（A）、阴极（K）和基极（B）组成。
阳极和阴极是正负极性的极端，而基极则是控制极性的引脚。
在正向偏置条件下，也就是阳极连接到正电压，而阴极连接到地或负电压时，二极管处于导通状态。
此时电流能够流过二极管，使得阳极和阴极之间形成一个低阻抗的通路。
这种导通状态被称为正向偏置。
相反，在反向偏置条件下，也就是阳极连接到地或负电压，而阴极连接到正电压时，二极管处于截止状态。
此时电流无法流过二极管，使得阳极和阴极之间形成一个高阻抗的隔离。
这种截止状态被称为反向偏置。
基极是用来控制二极管状态的引脚。
当在基极上施加一个正电压时，它将以开关的方式控制阳极和阴极之间的通断。
这意味着基极电压的变化可以改变二极管的导通状态，从而调节电流的流动。
由于二极管具有这种特性，它在电子电路中有着广泛的应用。
它可以用作整流器，可以将交流电转换为直流电。
它还可以用来调节电路的信号波形、保护电路免受反向电压损坏等。
三个引脚的二极管是一种能够根据控制极性来开关电流通断的电子元件。
通过调节基极电压，我们可以实现对二极管的导通状态的控制，从而在电路中实现各种功能和应用。
in4007二极管参数
in4007二极管参数In4007二极管参数引言：二极管是一种常用的电子元件，具有正向导通和反向截止的特性。
在电路设计和电子设备制造中广泛应用。
In4007二极管是一种常见的整流二极管，本文将介绍In4007二极管的主要参数和特性。
一、In4007二极管简介In4007二极管是一种硅制整流二极管，它是在低成本和可靠性之间取得平衡的一种型号。
它被广泛应用于电源电路、电能仪表、自动化设备、电子设备以及照明产品等。
In4007二极管的主要特点是具有较高的承受电压和大电流，能够有效地进行整流。
二、In4007二极管的参数1.反向峰值电压（反向电压）（VRM）：它是指在反向工作时，二极管可以承受的最高反向电压。
对于In4007二极管来说，其反向峰值电压一般为1000伏。
2.正向电流（IF(AV)）：正向电流是指在导通状态下，二极管能够连续承受的最大电流。
In4007二极管的正向电流典型值为1安培。
3.正向峰值耐受电流（IFSM）：它是指二极管在短时间内能够承受的最大电流。
对于In4007二极管，其正向峰值耐受电流一般为30安培。
4.正向电压降（VF）：正向电压降是指在导通状态下，二极管两端的电压差。
对于In4007二极管，其正向电压降一般为1伏。
5.反向电流（IR）：反向电流是指在截止状态下，二极管两端通过的微弱电流。
对于In4007二极管，其典型反向电流值为5微安。
6.最大工作温度（Tj Max）：它是指二极管能够正常运行的最高温度。
对于In4007二极管，其最大工作温度一般为150摄氏度。
7.整流效率：也称为二极管的效率，它是指二极管在整流过程中的能量转换效率。
通常情况下，In4007二极管的整流效率高达50%以上。
三、In4007二极管的特性1.快速恢复时间：In4007二极管具有快速恢复特性，可以迅速恢复到正常工作状态。
这使得它在高频电路中得到广泛应用。
2.高可靠性和长寿命：In4007二极管采用高质量材料制造，具有较高的可靠性和长寿命。
很全的二极管参数
很全的二极管参数二极管是一种常见的电子元件，广泛应用于电子电路中。
在设计和选择二极管时，了解其参数是非常重要的。
下面将详细介绍二极管的参数。
1. 额定最大电流（I(max)）：该参数表示二极管能够承受的最大电流，超过这个数值可能会导致二极管烧毁。
通常以毫安（mA）为单位进行表示。
2.反向工作电压（V(RM)）：这是二极管能够承受的最大反向电压。
当电压超过这个值时，二极管会处于击穿状态。
3.正向导通电压（V(F)）：这是二极管开始正向导通所需要的电压。
当正向电压超过这个值时，电流开始通过二极管。
4.正向导通电流（I(F)）：这是当二极管处于正向导通状态时，通过二极管的电流。
通常以毫安为单位进行表示。
5.反向漏电流（I(R)）：即二极管在反向偏置时的漏电流。
正常情况下，漏电流应该非常小。
6.反向恢复时间（t(R)）：当二极管从正向导通状态切换到反向截止状态时，需要一定的时间。
这个时间称为反向恢复时间。
7. 切换速度（Switching speed）：指的是二极管由正向导通到反向截止，或者从反向截止到正向导通的速度。
通常以纳秒（ns）为单位进行表示。
8. 容量（Capacitance）：二极管的容量由其pn结的结电容和扩散电容组成。
容量决定了二极管在高频电路中的性能。
通常以皮法（pF）为单位进行表示。
9. 功耗（Power Dissipation）：指的是二极管在正向导通时产生的热量。
能够承受的最大功耗由材料和尺寸决定。
10. 热阻（Thermal Resistance）：反映了二极管散热的效果。
较小的热阻可以有效地将热量传导到周围环境。
11. 温度系数（Temperature Coefficient）：指的是二极管电特性随温度变化的程度。
温度系数的大小直接影响到二极管的稳定性和可靠性。
12. 光敏二极管参数（Photo Diode）：光敏二极管可以将光能转化为电能，不同类型的光敏二极管会有不同的参数，如响应频率、响应曲线等。
二极管介绍
注意不能使用R×10KΩ档，因为此档内为高压电池，测量方 向电阻时会使稳压二极管击穿，这时万用表上读出数值很小， 往往会误认稳压二极管被击穿.
反向工作电压 VR
测试条件 IR = 100uA 范围 > 100V
反向电流 IR
测试条件 VR = 20V 范围 < 25nA
正向电压 VF
测试条件 IF = 10 mA 范围 < 1.0V
反向恢复时 间（TRR）
<4 ns
稳压管的主要参数
1、稳定电压Uz:是在规定电流下稳压管的反向击穿电压。 2、稳定电流Iz(Izmin)：是稳压管工作在稳压状态时的参考电流，
温度对伏安特性的影响
二极管正向特性
I
在环境温度升高时，
IF
二极管的正向特性曲线将左移，
在室温附近，温度每升高1℃，
正向压降减少2～2.5mV.
结论：二极管的特性对温度很敏感。
80℃
20℃
Uon VF
V
二极管反向特性
温度每升高10℃，反向电流 约增大一倍。 温度系数α：α表示温度每 变化1℃稳压值的变化量。
稳定电压小于4V的管子具有 负温度系数，即温度升高稳 定电压值下降；
VR
20℃
80℃
i u
稳定电压在大于7V的管子具有正稳定系数，即稳定升高时 电压上升；
稳压值在4～7V之间的管子，温度系数近似为零。
开关/整流二极管主要工作参数
1.最大整流电流IF：是二极管长期运行是允许通过的最大正向平均电
电路基础原理二极管的特性与应用场景
电路基础原理二极管的特性与应用场景电路基础原理：二极管的特性与应用场景电子技术的发展，离不开电路基础原理的研究与应用。
而在电路中，二极管是一种重要的电子元件。
本文将介绍二极管的特性与应用场景。
一、二极管的特性二极管是一种由P型半导体和N型半导体组成的电子元件。
它具有导通和截断两种状态，其中导通状态下正向电流流过二极管，而截断状态下二极管不导电。
其特性之一是整流作用。
当外部施加的电压为正向电压时，即P端电压高于N端电压，二极管会处于导通状态，电流可以通过。
而当施加的电压为反向电压时，即P端电压低于N端电压，二极管会处于截断状态，不导电。
这种整流性质使得二极管在电路中被广泛应用于将交流信号转为直流信号的整流电路。
二极管的第二个特性是电压降。
在导通状态下，二极管会有一个固定的正向电压降，通常为0.6V至0.7V。
这个电压降是由于PN结处的能量差引起的。
因此，当我们在电路中使用二极管时，需要考虑到这个电压降，以确保电路工作正常。
此外，二极管还具有快速响应的特性。
当施加的电压发生变化时，二极管能够在极短的时间内响应，并改变导通状态。
这种快速开关的特性使二极管在高频电路中被广泛使用。
二、二极管的应用场景1.整流电路如上所述，二极管具有整流作用，可以将交流信号转换为直流信号。
这在电子设备中应用广泛，例如电视机、电脑电源等。
通过使用二极管与其他元件组成的整流电路，可以将交流电源转换为稳定的直流电源，以供电子设备使用。
2.保护电路二极管还常被用于保护电路，例如过压保护和反向电流保护。
在某些电路中，当电压超过一定范围时，会损坏电子元件或设备。
为了防止这种情况的发生，可以通过将二极管连接在电路中，起到保护的作用。
当电压超过安全范围时，二极管会截断，将过高的电压导向地或其他安全路径，从而保护电路。
3.信号调制电路在通信系统中，二极管也被广泛应用于信号调制电路。
通过使用二极管，可以实现模拟信号的调制与解调，使得信息能够高效地传输。
