高二物理电磁感应测试试卷
高二物理电磁感应测试试卷
1、试卷分第I卷和第II卷两部分，共4页。
第I卷为选择题(1—2页)，共12个小题，满分60分；第II卷为非选择题（3—4页），共2个大题，满分40分；全卷共100分。
考试时间90分钟。
2、答第I卷前，考生必须将自己的姓名、准考证号，涂写在答题卡上；答第II 卷前，考生必须将自己的姓名、准考证号、班级填写在密封线上边的空格内。
3、考试结束时，将第II卷和答题卡一并交回。
姓名 ---------- 考号------------ 成绩-------------
第I卷（选择题共60分）
一、选择题（每小题只有一个选项正确，每小题5分，共60分）
1.发现电磁感应现象的科学家是：
A.安培
B.奥斯特
C.法拉第
D.库仑
2.一个接在交流电路中的理想变压器，它的初级线圈和次级线圈一定具有相同数值的物理量是（）
A. 电流强度
B. 电压
C. 交流电频率
D. 磁通量
3．如图电路中要使电流计G中的电流方向如图所示，则导轨上的金属棒AB 的运动必须是
A 向左匀速移动；
B 向右匀速移动；
C 向右减速移动；
D 向右加速移动
4．理想变压器的原副线圈的端电压之比为3：1，图中有四个完全相同的灯泡，若L2、L3、L4都正常发光，则灯泡L1一定:
(A)正常光
(B)比正常发光时暗一些
(C)比正常发光时亮，并有可能烧毁
(D)条件不足，无法判断
5．一闭合线圈放在匀强磁场里，通过线圈平面的B—t变化如图，且线圈面积不变，则线圈的感应电动势与时间的关系可用图中哪一个选项表示
6．在竖直向下的匀强磁场中，将一水平放置的金属棒AB，以初速度v水平抛出。
空气阻力不计，如图，运动过程中棒保持水平，那么下列说法中正确的是（A）AB棒两端的电势UA＞UB （B）AB棒中的感应电动势越来越大
（C）AB棒中的感应电动势越来越小（D）AB棒中的感应电动势保持不变
7．如图所示，粗细均匀的电阻为r的金属圆环，放在图示的匀强磁场中，磁感强度为B，圆环直径为l，另一长为l，电阻为r/2的金属棒ab放在圆环上，接触电阻不计。
当ab棒以v
向左运动到图示虚线位置时，金属棒两端电势差为
（A）Blv
0 (B)0
2
1
Blv
(C)0
3
1
Blv
(D) 0
3
2
Blv
8．如图所示，一条形磁铁，从静止开始，穿过采用双线绕成的闭个线圈，条形磁铁在穿过线圈过程中做
A 减速运动
B 匀速运动
C 自由落体运动
D 非匀变速运动
9．下列提到的交流电，那个指的不是交流电的有效值
A 交流电压表的读数
B 保险丝的熔断电流
C 电容器的击穿电压
D 电动机铭牌上的额定电压
10. 如下图所示，一台理想变压器初、次级线圈的匝数分别是n1、n2，次级负载由两个相同的电热器并联组成，初级电压不变。
电键S接通和断开时相比较，这台变压器的
A. 次级输出电功率前后之比为1：2
B. 次级输入电功率前后之比为1：1
C. 次级电流前后之比为2：1
D. 次级电压前后之比为n1：n2
11．已知一灵敏电流计，当电流从正接线柱流入时，指针向正接线柱一侧偏转，
现把它与线圈串联接成下图所示电路，则以下判断正确的是
A．甲图中电流表偏转方向错误 B．乙图中磁铁下方的极性是N极
C．图丙中磁铁的运动方向向下 D图丁中线圈的绕制方向从上往下看为逆时针12．赤道上某处有一竖直的避雷针，当带有正电的乌云经过避雷针上方时，避雷针开始放电，则地磁场对避雷针的作用力方向为
A．正南B．正东C．正西D．正北
二、填空题(13、14各10分)
13．如图所示是“研究电磁感应现象”的实验装置。
（1）将图中所缺导线补接完整。
（2）如果在闭合电键时发现灵敏电流计的指针向右偏了一下，那么合
上电键后，将原线圈迅速插入副线圈时，电流计指针向_______偏；原线
圈插入副线圈后，将滑片迅速向左移动时，电流计指针向______偏。
14．在操场上，两同学相距L为10m左右，在沿垂直于地磁场方向的两个位置上，面对面将一并联铜芯双绞线，象甩跳绳一样摇动，并将线的两端分别接在灵敏电流计上。
双绞线并联后的电阻R为0.2Ω，绳摇动的频率配合节拍器的节奏，保持f=2Hz。
如果同学摇动绳子的最大圆半径h很小，约为0.1m，电流计的最大值I=3mA。
试估算地磁场的磁感应强度的数量级__________。
数学表达式B=_________。
（用R，I，L，f，h等已知量表示）
三、解答题（每小题10分）
15．在磁感应强度为0.1T的匀强磁场中垂直切割磁感线运动的直导线长20cm，为使导线中感应电动势每秒钟增加0.1V，则导线运动的加速度大小应为多少？
16．如图所示的螺线管的匝数n=1500，横截面积S=20cm2，电阻r=1.5Ω，与螺
线管串联的外电阻R
1=10Ω，R
2
=3.5Ω。
若穿过螺线管的磁场的磁感应强度
按图（b）所示的规律变化，计算R1上消耗的电功率。
17．有一台内阻为1 Ω的发电机，供给一个学校的用电.如图所示，升压变压器的匝数比是1：4，降压变压器的匝数比是4：1，输电线的总电阻R是4 Ω.全校共有22个班，每班有“220V、40W”的电灯6盏，若要保证全部电灯正常发光，则：(1)发电机的输出功率应是多大？(2)发电机的电动势多大？
答案：1-5 C、C、D、A、A、
6-10D、C、C、C、A、
11-12ABD 、C
二、13、右、左
10-5 T
14、IR /2лLfh
15 、5 m/s2
16、40W
17、5424W、216V。
高二下物理测试题——电磁感应(含答案)
高中第四学期第一次月考 电磁感应物 理 试 题总分：100分，考试时间：100分钟出题人： 审题人：一、选择题（共40分，本题包括10个小题，其中1-6题为单项选择题；7-10为多项选择题。
每小题4分。
全部选对的得4分，选不全的得2分，有选错或不答的得0分）1．许多科学家在物理学发展中作出了重要的贡献，首先发现电流的磁效应和电磁感应现象的物理学家分别是( ) A ．麦克斯韦和法拉第 B ．法拉第和密立根 C ．奥斯特和法拉第 D ．奥斯特和安培2.一个矩形线圈在匀强磁场中转动，产生的感应电动势e ＝2202sin 100πt V ，则( )A ．交流电的频率是100π rad/sB ．t ＝0时，线圈位于与中性面垂直的位置C ．t ＝0.05 s 时，e 有最大值D ．交流电的周期是0.02 s3. 如图所示电路中，L 是一电阻可忽略不计的电感线圈，a 、b 为L 的左、右两端点，A 、B 、C 为完全相同的三个灯泡，原来电键K 是闭合的，三个灯泡均在发光．某时刻将电键K 断开，则下列说法正确的是( ) A ．a 点电势高于b 点，A 灯闪亮后缓慢熄灭 B ．b 点电势高于a 点，B 、C 灯闪亮后缓慢熄灭 C ．a 点电势高于b 点，B 、C 灯闪亮后缓慢熄灭D ．b 点电势高于a 点，B 、C 灯不会闪亮只是缓慢熄灭4．如图所示，有两根和水平方向成α角的光滑平行金属轨道，上端接有可变电阻R ，下端足够长，空间有垂直于轨道平面的匀强磁场，磁感应强度为B ，一根质量为m 的金属杆(电阻忽略不计)从轨道上由静止滑下，经过足够长的时间后，金属杆的速度会趋近于一个最大速度v m ，则( ) A ．如果B 增大，v m 将变大 B ．如果α增大，v m 将变大 C ．如果R 变小，vm将变大D．如果m变小，vm 将变大5．如图甲所示是某种型号的电热毯的电路图，电热毯接在交流电源上，通过装置P 使加在电热丝上的电压的波形如图乙所示。
(完整)高二物理电磁感应专题训练及答案(全套),推荐文档
高二物理电磁感应专题训练及答案（全套）一、电磁感应现象的练习题一、选择题：1．闭合电路的一部分导线ab处于匀强磁场中，图1中各情况下导线都在纸面内运动，那么下列判断中正确的是[ ]A．都会产生感应电流B．都不会产生感应电流C．甲、乙不会产生感应电流，丙、丁会产生感应电流D．甲、丙会产生感应电流，乙、丁不会产生感应电流2．如图2所示，矩形线框abcd的一边ad恰与长直导线重合(互相绝缘)．现使线框绕不同的轴转动，能使框中产生感应电流的是[ ]A．绕ad边为轴转动B．绕oo′为轴转动C．绕bc边为轴转动D．绕ab边为轴转动3．关于产生感应电流的条件，以下说法中错误的是[ ]A．闭合电路在磁场中运动，闭合电路中就一定会有感应电流B．闭合电路在磁场中作切割磁感线运动，闭合电路中一定会有感应电流C．穿过闭合电路的磁通为零的瞬间，闭合电路中一定不会产生感应电流D．无论用什么方法，只要穿过闭合电路的磁感线条数发生了变化，闭合电路中一定会有感应电流4．垂直恒定的匀强磁场方向放置一个闭合圆线圈，能使线圈中产生感应电流的运动是[ ]A．线圈沿自身所在的平面匀速运动B．线圈沿自身所在的平面加速运动C．线圈绕任意一条直径匀速转动D．线圈绕任意一条直径变速转动5．一均匀扁平条形磁铁与一线圈共面，磁铁中心与圆心O重合(图3)．下列运动中能使线圈中产生感应电流的是[ ]A．N极向外、S极向里绕O点转动B．N极向里、S极向外，绕O点转动C．在线圈平面内磁铁绕O点顺时针向转动D．垂直线圈平面磁铁向纸外运动6．在图4的直角坐标系中，矩形线圈两对边中点分别在y轴和z轴上。
匀强磁场与y 轴平行。
线圈如何运动可产生感应电流[ ]A．绕x轴旋转B．绕y轴旋转C．绕z轴旋转D．向x轴正向平移7．如图5所示，绕在铁芯上的线圈与电源、滑动变阻器和电键组成闭合回路，在铁芯的右端套有一个表面绝缘的铜环A，下列各种情况中铜环A中没有感应电流的是[ ]A．线圈中通以恒定的电流B．通电时，使变阻器的滑片P作匀速移动C．通电时，使变阻器的滑片P作加速移动D．将电键突然断开的瞬间8．如图6所示，一有限范围的匀强磁场宽度为d，若将一个边长为l的正方形导线框以速度v匀速地通过磁场区域，已知d＞l，则导线框中无感应电流的时间等于[ ]9．条形磁铁竖直放置，闭合圆环水平放置，条形磁铁中心线穿过圆环中心，如图7所示。
高二物理电磁感应练习题及答案
高二物理电磁感应练习题及答案1. 选择题1.1 下面哪个选项正确地描述了电磁感应现象？A. 当导体在磁场中运动时，会产生电流。
B. 当电流通过导体时，会产生磁场。
C. 当导体静止在磁场中时，会产生电流。
D. 当电荷在磁场中运动时，会产生电流。
答案：A1.2 下列哪个物理量与电磁感应没有直接关系？A. 磁感应强度B. 磁通量C. 电势差D. 导体长度答案：D1.3 下面哪个公式描述了电磁感应定律？A. U = IRB. F = maC. F = qvBD. ε = -dφ/dt答案：D2. 填空题2.1 一个弯曲的导体处于一个磁场中，导体两端的电势差为_______。
答案：零2.2 一个磁场的磁感应强度为0.5 T，磁通量为0.1 Wb，相应的电势差为_______伏特。
答案：0.05 V2.3 当磁场的磁感应强度为0.5 T，磁通量随时间的变化率为0.02Wb/s，相应的感应电动势为_______伏特。
答案：0.01 V3. 解答题3.1 描述电磁感应定律及其公式表达形式。
答案：电磁感应定律是指当导体中的磁通量随时间变化时，会在导体中产生感应电动势。
根据电磁感应定律的公式表达形式，感应电动势ε等于磁通量的变化率对时间的负导数。
即ε = -dφ/dt，其中ε表示感应电动势，φ表示磁通量，t表示时间。
3.2 请解释电动机的工作原理。
答案：电动机的工作原理基于电磁感应现象。
当在电磁场中放置一个导体并通过导体通电时，在导体中会产生电流。
由于通过导体的电流会受到磁场力的作用，导致导体开始在电磁场中旋转。
这种旋转运动最终被转化为机械能，从而使电动机工作。
3.3 请解释发电机的工作原理。
答案：发电机的工作原理也基于电磁感应现象。
当通过导体的磁通量随时间的变化时，导体中会产生感应电动势。
在发电机中，通过转动磁场和绕组的方式来实现磁通量的变化。
由于感应电动势的产生，通过导体的电流开始流动，实现了电能向机械能的转换，最终产生电能。

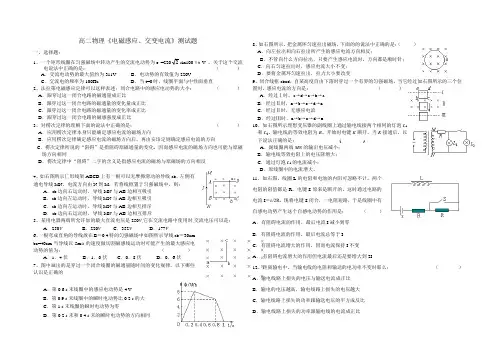

《电磁感应、交变电流》测试题
高二物理《电磁感应、交变电流》测试题 一、选择题：1、一个矩形线圈在匀强磁场中转动产生的交流电动势为e =2202sin100πt V ，关于这个交流电说法中正确的是： （ ）A ．交流电动势的最大值约为311VB ．电动势的有效值为220VC ．交流电的频率为100HzD ．当t=0时，线圈平面与中性面垂直2、法拉第电磁感应定律可以这样表述：闭合电路中的感应电动势的大小： （ ） A ．跟穿过这一闭合电路的磁通量成正比 B ．跟穿过这一闭合电路的磁通量的变化量成正比 C ．跟穿过这一闭合电路的磁通量的变化率成正比 D ．跟穿过这一闭合电路的磁感强度成正比3、对楞次定律的理解下面的说法中正确的是： （ ） A ．应用楞次定律本身只能确定感应电流的磁场方向 B ．应用楞次定律确定感应电流的磁场方向后，再由安培定则确定感应电流的方向 C ．楞次定律所说的“阻碍”是指阻碍原磁通量的变化，因而感应电流的磁场方向也可能与原磁场方向相同 D ．楞次定律中“阻碍”二字的含义是指感应电流的磁场与原磁场的方向相反4、如右图所示匚形线架ABCD 上有一根可以无摩擦滑动的导线ab ，左侧有 通电导线MN ，电流方向由N 到M ，若将线框置于匀强磁场中，则：A ．ab 边向右运动时，导线MN 与AB 边相互吸引B ．ab 边向左运动时，导线MN 与AB 边相互吸引C ．ab 边向左运动时，导线MN 与AB 边相互排斥D ．ab 边向右运动时，导线MN 与AB 边相互排斥5、某用电器两端所允许加的最大直流电压是250V ,它在交流电路中使用时,交流电压可以是：A ．250VB ．220VC ．352VD ．177V6、一根弯成直角的导线放在B ＝0.4特的匀强磁场中如图所示导线ab ＝30cmbc=40cm 当导线以5m/s 的速度做切割磁感线运动时可能产生的最大感应电动势的值为： （ ）A ．1．4伏B ．1．0伏C ．0．8伏D ．0．6伏7、图中画出的是穿过一个闭合线圈的磁通量随时间的变化规律，以下哪些认识是正确的（ ）A ．第0.6 s 末线圈中的感应电动势是4 VB ．第0.9 s 末线圈中的瞬时电动势比0.2 s 的大C ．第1 s 末线圈的瞬时电动势为零D ．第0.2 s 末和0.4 s 末的瞬时电动势的方向相同8、如右图所示，把金属环匀速拉出磁场，下面的的说法中正确的是：（ ）A ．向左拉出和向右拉出所产生的感应电流方向相反；B ．不管向什么方向拉出，只要产生感应电流时，方向都是顺时针；C ．向右匀速拉出时，感应电流大小不变；D ．要将金属环匀速拉出，拉力大小要改变. 9、闭合线框abcd ，自某高度自由下落时穿过一个有界的匀强磁场，当它经过如右图所示的三个位置时，感应电流的方向是： （ ） A ．经过Ⅰ时，a →d →c →b →a B ．经过Ⅱ时，a →b →c →d →a C ．经过Ⅱ时，无感应电流 D ．经过Ⅲ时，a →b →c →d →a 10、如右图所示理想变压器的副线圈上通过输电线接两个相同的灯泡L 1和L 2。
电磁感应测试题及答案
高二物理《电磁感应》测试题（一）1．关于磁通量的概念，下面说法正确的是（ ）A ．磁感应强度越大的地方，穿过线圈的磁通量也越大B ．磁感应强度大的地方，线圈面积越大，则穿过线圈的磁通量也越大C ．穿过线圈的磁通量为零时，磁通量的变化率不一定为零D ．磁通量的变化，不一定由于磁场的变化产生的 2．下列关于电磁感应的说法中正确的是（ ）A ．只要闭合导体与磁场发生相对运动，闭合导体内就一定产生感应电流B ．只要导体在磁场中作用相对运动，导体两端就一定会产生电势差C ．感应电动势的大小跟穿过回路的磁通量变化成正比D ．闭合回路中感应电动势的大小只与磁通量的变化情况有关而与回路的导体材料无关 5．如图1所示，一闭合金属圆环用绝缘细绳挂于O 点，将圆环拉离平衡位置并释放， 圆环摆动过程中经过匀强磁场区域，则（空气阻力不计） （ ）A ．圆环向右穿过磁场后，还能摆至原高度B ．在进入和离开磁场时，圆环中均有感应电流C ．圆环进入磁场后离平衡位置越近速度越大，感应电流也越大D ．圆环最终将静止在平衡位置6．如图（2），电灯的灯丝电阻为2Ω，电池电动势为2V ，内阻不计，线圈匝数足够多，其直流电阻为3Ω．先合上电键K ，稳定后突然断开K ，则下列说法正确的是（ ）A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相同D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前方向相反 7．如果第6题中，线圈电阻为零，当K 突然断开时，下列说法正确的是（ ） A ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相同 B ．电灯立即变暗再熄灭，且电灯中电流方向与K 断开前方向相反 C ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相同 D ．电灯会突然比原来亮一下再熄灭，且电灯中电流方向与K 断开前相反8．如图（3），一光滑的平面上，右方有一条形磁铁，一金属环以初速度V 沿磁铁的中线向右滚动，则以下说法正确的是（ ）A 环的速度越来越小B 环保持匀速运动C 环运动的方向将逐渐偏向条形磁铁的N 极D 环运动的方向将逐渐偏向条形磁铁的S 极9．如图（4）所示，让闭合矩形线圈abcd 从高处自由下落一段距离后进入匀强磁场，从bc 边开始进入磁场到ad 边刚进入磁场的这一段时间里，图（5）所示的四个V 一t 图象中，肯定不能表示线圈运动情况的是 （ ）10．如图（6）所示，水平放置的平行金属导轨左边接有电阻R ，轨道所在处有竖直向下的匀强磁场，金属棒ab 横跨导轨，它在外力的作用下向右匀速运动，速度为v 。
高二物理电磁感应训练题(电磁感应等,含详细答案)
高二物理电磁感应训练题一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分）1.如图所示，在一匀强磁场中有一U形导线框ABCD，线框处于水平面内，磁场与线框平面垂直，R为一电阻，EF为垂直于AB的一根导体杆，它可以在AB、CD上无摩擦地滑动．杆EF及线框中导线的电阻都可不计．开始时，给EF一个向右的初速度，则( )A．EF将往返运动B．EF将匀减速向右运动C．EF将减速向右运动，但不是匀减速D．EF将匀速向右运动2.如图，用细弹簧构成一闭合电路，中央放有一条形磁铁，当弹簧收缩时，穿过电路的磁通量φ和电路中感应电流方向（从N极向S极看时）正确的是（）A．φ减小，感应电流逆时针方向B．φ减小，感应电流顺时针方向C．φ增大，感应电流逆时针方向D．φ增大，感应电流顺时针方向3.穿过某线圈的磁通量随时间的变化关系如图所示，在线圈内产生感应电动势最大值的时间段是( )A．0～2sB．2～4sC．4～6sD．6～10s4.如图所示，在竖直向下的匀强磁场中，将一水平放置的金属棒ab以水平速度v0抛出，且棒与磁场垂直，设棒在下落过程中取向不变且不计空气阻力，则金属棒在运动过程中产生的感应电动势大小将（）A．保持不变B．越来越大C．越来越小D．无法判断5.四根相同的光滑细铝杆a、b、c、d放在同一水平桌面上，其中a、c固定，b、d静止地放在a、c杆上，接触良好，O点为回路中心，如图，当条形磁铁一端从O点正上方向下插向回路时b、d两杆将（）A、保持不动B、分别远离O点C、分别向O点靠近D、因不知磁极极性故无法判定6.如图)(a，圆形线圈P静止在水平桌面上，其正上方悬挂一相同的线圈Q，P和Q共轴.Q中通有变化电流，电流随时间变化的规律如图)(b所示.P所受的重力为G，桌面对P的支持力为N，则（）A.1t时刻GN>B.2t时刻GN>C.3t时刻GN<D.4t时刻GN=7.如图所示，匀强磁场垂直穿过一闭合金属圆环，用一外力把金属圆环匀速拉出磁场，下面叙述正确的是（）A．向左拉出和向右拉出所产生的感应电流方向相反B．不管向什么方向拉出，只要产生感应电流方向都是顺时针C．向右匀速拉出时，感应电流大小不变D．要将金属环匀速拉出，拉力大小要改变8.如图为演示自感现象的实验电路图，实验时先闭合开关S，稳定后设通过线圈L的电流为1I，通过小灯泡E的电流为2I，小灯泡处于正常发光状态，迅速断开开关S，则可观察到灯泡E闪亮一下后熄灭，在灯泡E闪亮的短暂过程中，下列说法正确的是（）A．线圈L中电流1I逐渐减为零B．线圈L两端a端电势高于b端C．小灯泡E中电流由1I逐渐减为零，方向与2I相反D．小灯泡中的电流2I逐渐减为零，方向不变9.如图所示，在光滑水平面上的直线MN左侧有垂直于纸面向里的匀强磁场，右侧是无磁场空间.将两个大小相同的铜质矩形闭合线框由图示位置以同样的速度v向右完全拉出匀强磁场.已知制作这两只线框的铜质导线的横截面积之比是1:2.则拉出过程中下列说法中正确的是（）A．所用拉力大小之比为2:1B．通过导线某一横截面的电荷量之比是1:1C．拉力做功之比是1:4D．线框中产生的电热之比为1:210.在水平桌面上，一个面积为S的圆形金属框置于匀强磁场中，线框平面与磁场垂直，磁感应强度1B随时间t的变化关系如图⑴所示.0～1s内磁场方向垂直线框平面向下.圆形金属框与一个水平的平行金属导轨相连接，导轨上放置一根导体棒，导体棒的长为L、电阻为R，且与导轨接触良好，导体棒处于另一匀强磁场中，其磁感应强度恒为2B，方向垂直导轨平面向下，如图⑵所示.若导体棒始终保持静止，则其所受的静摩擦力f随时间变化的图象是下图中的（设向右为静摩擦力的正方向）（）B1/Tt/sO123456⑴B2B1⑵123456ft/sOf123456t/sO123456ft/sO123456ft/sOMNvB二、填空题（本题共3个小题，每空2分，共18分）11.水平面中的平行金属导轨M 、N 相距L ，它们的右端与电容为C 的电容器的两极板分别相连，如图所示，导体棒ab 放在导轨上与导轨垂直相交，磁感应强度为B 的匀强磁场竖直向下穿过导轨面.闭合开关，若发现与导轨M 相连的电容器极板上带负电荷，则ab 向 沿导轨滑动（选填“左”、“右”）；如电容器所带的电荷量为Q ，则ab 滑动的速度v = .12.如图所示，垂直U 型金属导轨的匀强磁场T B 5.0=，方向垂直纸面向里.导轨中串接的电阻Ω=4R ，垂直磁感线且与导轨垂直相交的导体棒AB 长m L 4.0=，其电阻为Ω1，棒AB 沿水平方向向右匀速运动的速度为s m /5，则当开关断开时AB 间的电势差为 V ；当开关闭合时AB 间的电势差为 V ，此时通过AB 的电流方向为 .13.如图所示，将矩形线圈从匀强磁场中拉出，第一次以速度v 匀速拉出，第二次以速度v 2匀速拉出，则第一、二次拉力做功之比为 ，拉力的功率之比为 ，线框产生的热量之比是 ，通过导线截面的电量之比为 .三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.）14.面积100,2.02==n m S 匝的圆形线圈，处在如图所示的磁场内，磁感应强度随时间t 变化的规律是F C R t B μ30,3,02.0=Ω==，线圈电阻Ω=1r ，求： （1）通过R 的电流大小和方向； （2）电容器的电荷量.15.如图所示，在光滑绝缘的水平面上有一个用一根均匀导体围成的正方形线框abcd ，其边长为L ，总电阻为R ，放在磁感应强度为B 、方向竖直向下的匀强磁场的左边，图中虚线MN 为磁场的左边界.线框在大小为F 的恒力作用下向右运动，其中ab 边保持与MN 平行.当线框以速度0v 进入磁场区域时，它恰好做匀速运动.在线框进入磁场的过程中， （1）线框的ab 边产生的感应电动势E 的大小为多少？ （2）求线框a 、b 两点的电势差； （3）求线框中产生的焦耳热.16.如图所示，两根光滑的足够长的直金属导轨MN 、M ′N ′平行置于竖直面内，导轨间距为l ，导轨上端接有阻值为R 的电阻.质量为m 、长度也为l 、阻值为r 的金属棒ab 垂直于导轨放置，且与导轨保持良好接触，其他电阻不计.导轨处于磁感应强度为B 、方向水平向里的匀强磁场中，ab 由静止释放，在重力作用下向下运动，求： （1）ab 运动的最大速率；（2）若ab 从释放至其运动到最大速度时下落的高度为h ，则此过程中金属棒中产生的焦耳热为多少？17.如图所示，质量为1m 的导体棒ab ，垂直放在相距为l 的平行光滑金属导轨上，导轨平面与水平面的夹角为θ，并处于磁感应强度大小为B 、方向垂直于导轨平面向上的匀强磁场中，左侧是水平放置、间距为d 的平行金属板，R 和x R 分别表示定值电阻和滑动变阻器的阻值，不计其他电阻．(1)调节R R x =，释放导体棒，当棒沿导轨匀速下滑时，求通过棒的电流I 及棒的速率v ； (2)改变x R ，待棒沿导轨再次匀速下滑后，将质量为2m 、带电量为q +的微粒水平射入金属板间，若它能匀速通过，求此时的x R .AB R× ×MN高二物理电磁感应训练题参考答案一、选择题（本题共10小题，每小题4分，共40分.在每小题给出的四个选项中，有的只有一项符合题目要求，有的有多项符合题目要求，全部选对的得4分，选对但不全的得2分，有选错的得0分） 题号 1 2 3 4 5 6 7 8 9 10 答案CDCACADBDACDA二、填空题（本题共3个小题，每空2分，共18分）11. 左 BLCQv =12. 1 0.8 A B →13. 1:2 1:4 1:2 1:1三、计算题（本题共4个小题，第14小题8分，第15小题10分，第16、17小题各12分，共42分.解答时请写出必要的文字说明、方程式和重要的演算步骤.） 14.解：(1)由楞次定律知，Φ变大，线圈的感应电流方向为逆时针， 所以通过R 的电流方向为b →aV V tBnS t nE 4.002.02.0100=⨯⨯=∆∆=∆∆=φ A A r R E I 1.0134.0=+=+= (2)V V IR U U R C 3.031.0=⨯===C C CU Q C 661093.01030--⨯=⨯⨯==15.解：（1）E=BLv 0 （2）a 、b 两点的电势差相当于电源的外电压,故000434BLv R R BLv BLv r I E U ab ab=⋅-=⋅-=（3）解法一：由于线圈在恒力F 作用下匀速进入磁场区，恒力F 所做的功等于线圈中产生的焦耳热，所以线圈中产生的热量为FL W Q ==解法二：线圈进入磁场区域时产生的感应电动势为E = BLv 0，电路中的总电功率为R E P 2=，线圈中产生的热量0v LP Pt Q ==，联解可得：R v L B Q 032=16.解：（1）设ab 上产生的感应电动势为E ，回路中的电流为I ，电路总电阻为R+r ，则最后ab 以最大速度匀速运动，有①由闭合电路欧姆定律有 ②IlB mg = ③由①②③方程解得④（2）设在下滑过程中整个电路产生的焦耳热为Q 1，ab 棒上产生的焦耳热为Q 2，则由能量守恒定律有：⑤又有⑥联立④⑤⑥解得：17．解：(1)导体棒匀速下滑时，IlB g m =θsin 1 ①Blg m I θsin 1=②设导体棒产生的感应电动势为0E ，则Blv E =0 ③由闭合电路欧姆定律得：xR R E I +=④联立②③④，得221sin 2l B gR m v θ=⑤(2)改变x R ，由②式可知电流不变．设带电微粒在金属板间匀速通过时，板间电压为U ，电场强度大小为E ，则x IR U = ⑥dUE =⑦qE g m =2 ⑧联立②⑥⑦⑧，得θsin 12qm Bldm R x =⑨。
高二物理电磁感应试题
高二物理电磁感应试题1.如下图示，闭合小金属环从高h处的光滑曲面右上端无初速滚下，又沿曲面的另一侧上升，则( )A．若是匀强磁场，环在左侧滚上的高度小于hB．若是匀强磁场，环在左侧滚上的高度等于hC．若是非匀强磁场，环在左侧滚上的高度等于hD．若是非匀强磁场，环在左侧滚上的高度小于h【答案】BD【解析】若是匀强磁场，穿过小球的磁通量不变，没有感应电流产生，机械能守恒，高度不变，则环在左侧滚上的高度等于h．故A错误，B正确．若是非匀强磁场，闭合小金属球中由于电磁感应产生涡流，机械能减小转化为内能，高度减小，则环在左侧滚上的高度小于h．故C错误，D正确．故选BD【考点】电磁感应中的能量转化．点评：若是匀强磁场，闭合小金属球中没有感应电流产生，机械能守恒，高度不变．若是非匀强磁场，闭合小金属球中由于电磁感应产生涡流，机械能减小转化为内能，高度减小．2.电磁感应现象中能量的转化：在电磁感应现象中，能量转化和守恒定律同样适用，由于机械运动而产生感应电流时，感应电流的电能是由外界的能量转化为能。
无机械运动而产生的感应电流，感应电流的电能是由产生变化的电路中的电能转化而来的。
【答案】机械能；电能【解析】由于机械运动而产生感应电流时，感应电流的电能是由外界机械能转化为电能【考点】考查了能的转化点评：关键是判断由什么原因形成的感应电流3.关于电磁场和电磁波，下列叙述中正确的是：A．电磁波可能是横波，也可能是纵波B．正交的电场和磁场叠加，形成了电磁场C．均匀变化的电场周围可产生电磁波D．一切电磁波在真空中的传播速度都为3.0´108km/s【答案】B【解析】本题考查的是对电磁场和电磁波的理解问题。
电磁波是横波，A错误；正交的电场和磁场叠加，形成了电磁场，B正确；均匀变化的电场周围可产生磁场，C错误；一切电磁波在真空中的传播速度都为3.0´108m/s，D错误；4.如下图所示，ab是水平面上一个圆的直径，在过ab的竖直平面内有一根通电导线ef，已知ef 平行于ab，当ef竖直向上平移时，电流产生的磁场穿过圆面积的磁通量将()A．逐渐增大B．始终为零C．逐渐减小D．不为零，但保持不变【答案】B【解析】由右手螺旋定则可知，通电直导线周围的磁场是同心圆，在圆面中磁感线从这半边进去，从另半边出来。
高二物理《电磁感应》单元测试题(附答案)精美编辑
第十六章 电磁感应（满分100分，时间90分钟）一、选择题（每小题有一个或多个选项正确，每小题5分，共40分）1．如图16-12所示，矩形闭合金属框abcd 的平面与匀强磁场垂直，若ab 边受竖直向上的磁 场力的作用，则可知线框的运动情况是（ ）A ．向左平动进入磁场B ．向右平动退出磁场C ．沿竖直方向向上平动D ．沿竖直方向向下平动 2．如图16-13所示，金属导轨上的导体棒ab 在匀强磁场中沿导轨做下列哪种运动时，线圈c 中将有感应电流产生（ ） A ．向右做匀速运动 B ．向左做匀速运动C ．向右做减速运动D ．向右做加速运动3．如图16-14所示，通电直导线旁放有一闭合线圈abcd ，当直电线中的电流I 增大或减小时 （ ） A ．电流I 增大，线圈向左平动 B ．电流I 增大，线圈向右平动C ．电流I 减小，线圈向左平动D ．电流I 减小，线圈向右平动 4．如图16-15所示，通电螺线管左侧和内部分别静止吊一环a 和b ，当变阻器R 的滑动头c 向左滑动时 （ ） A ．a 向左摆，b 向右摆 B ．a 向右摆，b 向左摆 C ．a 向左摆，b 不动 D ．a 向右摆，b 不动 5．如图16-16所示的异形导线框，匀速穿过一匀强磁场区，导线框中的感应电流i 随时间t 变化的图象是（设导线框中电流沿abcdef 为正方向）（ ）6．如图16-17所示，要使电阻R 1上有a →b 的感应电 流通过，则应发生在 （ ）A ．合上K 时B ．断开Ｋ时C ．K 合上后，将变阻器R 滑动头c 向左移动D ．K 合上后，将变阻器R 滑动头c 向右移动7．如图16-18所示，当开关K 由1搬至2，通过电阻R 的感应电流 的方向 （ ）A ．由a →bB ．由b →aC ．先由a →b ，后由b →aD ．先由b →a ，后由a →b 8．如图所示，电阻不计的平行金属导轨固定在一绝缘斜面上，两相同的金属导体棒a 、b 垂直于导轨静止放置，且与导轨接触良好，匀强磁场垂直穿过导轨平面．现用一平行于导轨的恒力F 作用在a 的中点，使其向上运动．若b 始终保持静止，则它所受摩擦力可能( )A ．变为0B ．先减小后不变C ．等于FD ．先增大再减小二、填空题（每小题6分，共24分）9．在如下情况中，求出金属杆ab 上的感应电动势E ， 回答两端的电势高低． （1）ab 杆沿轨道下滑到速度为v 时（图16-20甲）， E ＝ ， 端电势高．（图中α、B 、L 均为已知）（2）ab 杆绕a 端以角速度ω匀速转动时（图16-20乙），E ＝ ， 端电势高．（图中B 、L 均为已知）10．如图16-21所示，A 、B 两个用相同导线制成的金属环，半径R A =2R B ，两环间用电阻不计的导线连接．当均匀变化的磁场只垂直穿过A 环时，a 、b 两点间的电压为U ．若让该均匀变化的磁场只垂直穿过B 环，则 a 、b 两点间的电压为 ．11．如图16-22所示，边长为20 cm 的正方形线圈，圈数100匝，线圈两端接在电容为2 μF 的电容器a 、b 两板上，匀强磁场竖直向上穿过线圈，线圈平面与磁力线成30°角，当磁感应强度B 以每秒0.2 T 均匀增加时，电容器所带电量为 ，其中a 板带 电．12．在匀强磁场中，放有一半径为r 的闭合线圈，线圈的匝数为n ，总电阻为R ，线圈平面与磁场方向垂直．当线圈在磁场中迅速转动180°的过程中，通过导线横截面的 电量为q ，则该匀强磁场的磁感应强度大小为 ． 三、计算题（共36分） 13．（12分）如图16-23所示，在磁感应强度为B 、方向竖直向下的匀强磁场中，放有一边长为L 的正方形闭合导线框，电阻为R ．（1）当线框从位置Ⅰ（线框平面⊥磁感线）匀速转到位置Ⅱ（线框平面∥磁感线）的过程中，若角速度为ω，求线框中的平均感应电动势．（2）当线框由位置Ⅰ转至位置Ⅲ的过程中，求通过导线横截面的电量．图16-13b 图16-23图16-182 I d c图16-20 甲 乙 图16-21图16-22图16-15图16-16 ab c d e f14．（10分）一个边长为a =1m 的正方形线圈，总电阻为 0.1 Ω，当线圈以v = 2 m/s 的速度通过磁感应强度B = 0.5 T 的匀强磁场区域时，线圈平面总保持与磁场垂直．若磁场的宽度b ＞1 m ，如图16-24所示，求线圈通过磁场后释放多少焦耳的热量?15．（14分）用电阻为18 Ω的均匀导线弯成图16-25中直径D =0.80 m 的封闭金属圆环，环上AB 弧所对应的圆心角为60º，将圆环垂直于磁感线方向固定在磁感应强度B =0.50 T 的匀强磁场中，磁场方向垂直于纸面向里．一根每米电阻为1.25 Ω的直导线PQ ，沿圆环平面向左以3.0 m/s 的速度匀速滑行（速度方向与PQ 垂直），滑行中直导线与圆环紧密接触（忽略接触处的电阻），当它通过环上A 、B 位置时，求：（1）直导线AB 段产生的感应电动势，并指明该段直导线中电流的方向． （2）此时圆环上发热损耗的电功率．16.选作题：如图所示，a 、b 是两根平行直导轨，MN 和OP 是垂直跨在a 、b 上并可左右滑动的两根平行直导线，每根长为l ，导轨上接入阻值分别为R 和2R 的两个电阻和一个板长为L′、间距为d 的平行板电容器．整个装置放在磁感应强度为B 、垂直导轨平面的匀强磁场中．当用外力使MN 以速率2v 向右匀速滑动、OP 以速率v 向左匀速滑动时，两板间正好能平衡一个质量为m 的带电微粒，试问：(1)微粒带何种电荷？电荷量是多少？ (2)外力的功率和电路中的电功率各是多少？图16-24图16-251．A 2．CD 3．BC 4．C 5．C 6．AC 7．B 8．AB 9．BLvcosα，a，BL2ω/2， a10．U/211．8×10-7，负12．qR /2nπr213．（1）2BL2ω/π（2）2BL2/R14．10J。
(完整版)高二物理电磁感应单元测试题及答案
高二物理电磁感应单元测试题一、选择题（1-6为单选题，每小题4分，共24分。
7-10为多选题，每小题5分，共20分。
）1、如图所示，有导线ab长0.2m，在磁感应强度为0.8T的匀强磁场中，以3m/S的速度做切割磁感线运动，导线垂直磁感线，运动方向跟磁感线及直导线均垂直.磁场的有界宽度L=0.15m，则导线中的感应电动势大小为（）A．0.48V B．0.36VC．0.16V D．0.6V2、图中的四个图分别表示匀强磁场的磁感应强度B、闭合电路中一部分直导线的运动速度v 和电路中产生的感应电流I的相互关系，其中正确是（）3、如图所示，矩形导线框从通电直导线EF左侧运动到右侧的过程中，关于导线框中产生的感应电流的正确说法是（）A．感应电流方向是先沿abcd方向流动，再沿adcb方向流动B．感应电流方向是先沿adcb方向流动，然后沿abcd方向流动，再沿adcb方向流动C．感应电流始终是沿adcb方向流动D．感应电流始终是沿abcd方向流动4、如图所示，通电直导线垂直穿过闭合线圈的中心，那么（）A．当导线中电流增大时，线圈中有感应电流；B．当线圈左右平动时，线圈中有感应电流；C．当线圈上下平动时，线圈中有感应电流；D．以上各种情况都不会产生感应电流。
5、如图所示，空间分布着宽为L，垂直于纸面向里的匀强磁场．一金属线框从磁场左边界匀速向右通过磁场区域．规定逆时针方向为电流的正方向，则感应电流随位移变化的关系图（i-x）正确的是（）6、如图所示，足够长的U 型光滑金属导轨平面与水平面成θ角，其中MN 与PQ 平行导轨间距为L ， 导轨平面与磁感应强度为B 的匀强磁场垂直，导轨电阻不计.金属捧a b 由静止开始沿导轨下滑，并与两导轨始终保持垂直且良好接触，ab 棒接入电路的电阻为R ，当流过棒ab 某一横截面的电量为q 时。
此时金属棒的速度大小为v ，则金属棒ab 在这一过程中（ ）A.ab 棒运动的平均速度大小为2vB.此时金属棒的加速度为22sin B L v a g mRθ=- C.此过程中产生的焦耳热为Q BLvq =D. 金属棒ab 沿轨道下滑的最大速度为22mgR B L7、 如图所示在垂直于纸面向里的范围足够大的匀强磁场中有一个矩形闭合线圈abcd ，线圈平面与磁场垂直，O 1O 2与O 3O 4都是线圈的对称轴，应使线圈怎样运动才能使其中产生感应电流（ ）A ．向左或向右平动 B.向上或向下平动C ．绕O 1O 2轴转动 D. 绕O 3O 4轴转动8、 如图所示，挂在弹簧下端的条形磁铁在闭合线圈内振动，如果空气阻力不计，则（ ）A ．磁铁的振幅不变B ．磁铁做阻尼振动C ．线圈中有逐渐变弱的直流电D ．线圈中逐渐变弱的交流电9、如图所示，质量为m的铜质小闭合线圈静置于粗糙水平桌面上。
高二物理《电磁感应》试卷.doc
高二物理《电磁感应》试卷班级 姓名 评分 一、选择题（每小题5分，共50分）1、如图1所示，开始时矩形线圈与磁场垂直，且一半在匀强磁场内，磁场边界为MN 为ab 、dc 的中点连线，若要使线圈产生感应电流，下列方法去行的是（ ） A ．将线圈向上平移B ．以ad 为轴，从图示位置小于600转动 C ．以bc 为轴，从图示位置小于600转动 D ．垂直于纸面向内运动2、如图2，一光滑水平桌面上放着两个完全相同的金属圆环，彼此绝缘，静止在桌面上，当一个条形磁铁的N 极竖直向下向着它们运动时，a 、b 两线圈的运动情况是（ ） A ．a 、b 匀静止不动 B ．a 、b 互相远离C ．a 、b 互相靠近D ．a 、b 受到向上有吸引而跳起3、如图3，水平放置的导轨处于垂直于纸面向内的匀强磁场中，除电阻R 外，其它电阻忽略不计。
现给导体棒以水平向右的初速度使导体棒在光滑导轨上运动，经一段时间后，导体有可能达到向右匀速运动状态的有（ ）A ．图甲B ．图乙C ．图丙D ．都不可能达到匀速运动状态 4．如图4，在O 点正下方具有理想边界的磁场，铜环在A 点由静止释放，向右摆至最高点B ，不考虑空气阻力，则下列说法正确的是（ ）A ．A 点高于B 点 B ．A 、B 两点在同一水平线C ．A 点低于B 点D ．铜环将做等幅摆动5．如图5所示，电路原来接通，在时刻t 1突然打开电键K ，则通过电阻R 1中的电流I 随时间t 的变化图线应是（ ）图1bc daMN图2v甲乙丙 图3图4ABO6．某磁场磁感线如图6所示，有铜线圈自图示A 位置落至B 位置，在下落过程中，自上向下看，线圈中的感应电流方向是（ ） A ．始终顺时针 B ．始终逆时针 C ．先顺时针再逆时针 D ．先逆时针再顺时针7．如图7所示，当磁铁向铜环运动，铜环的运动情况是（A ．向右摆动B ．向左摆动C ．静止学D ．不能判定8．在如图8所示的电路中，AB 支路由带铁蕊的线圈和电流珍表A 1组成，流过的电流强度为I 1，CD 支路由电阻R 和电流表A 2串联组成，流过的电流强度为I 2，发达 两支路的电阻值相同，则在K 接通和断开时观察到的现象是（ ） A ．K 接通的瞬间I 1＜I 2，断开的瞬间I 1＞I 2 B ．K 接通的瞬间I 1＜I 2，断开的瞬间I 1＝I 2 C ．K 接通的瞬间I 1＝I 2，断开的瞬间I 1＜I 2D ．K 接通的瞬间I 1＞I 2，断开的瞬间I 1＝I 29．如图9所示，电阻为R ，其它电阻均可忽略，ef 是一电阻不计的水平放置的导体棒，质量为m ，棒的两端分别与ab 与cd 保持良好的接触，又能沿框架无摩擦下滑，整个装置放在与框架垂直的匀强磁场中，当ef 从静止下滑经一段时间后闭合S ，则S 闭合后（ ） A ．ef 的加速度可能大于g B ．ef 的加速度一定小于g C ．ef 最终速度随S 闭合时刻的不同而不同 D ．ef 的机械能与回路内产生的电能之和一定守恒10．图10中A 是一个具有弹性的位置固定的线圈，当磁铁迅速接近时，则线圈A 在（ ） A ．N 极接近时扩大，S 极接近时缩小 B ．N 极接近时缩小，S 极接近时扩大C ．N 极、S 极接近时都扩大D ．N 极、S 极接近时都缩小图8AB A图10图9请把选择题答案填入下表：二、填空题（每小题4分，共20分）11．如图11所示，两光滑的金属导轨M 、N两金属杆ab 和cd 垂直于轨，当ab 杆沿导轨向右运动时，通过 cd 杆的电流方向是 ，cd 杆将向 运动。
