【CN109622062A】一种改性钒酸铋光催化剂及其制备方法【专利】
【CN110052285A】一种铋基复合光催化剂及其合成方法【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910299204.2
(22)申请日 2019.04.15
(71)申请人 安徽理工大学地址 232000 安徽省淮南市泰丰大街168号
(72)发明人 张雷 朱元鑫 吕超南 张鑫
(74)专利代理机构 合肥市长远专利代理事务所(普通合伙) 34119代理人 段晓微
(51)Int.Cl.B01J 27/25(2006.01)C02F 1/30(2006.01)C02F 101/34(2006.01)C02F 101/36(2006.01)C02F 101/38(2006.01)
(54)发明名称一种铋基复合光催化剂及其合成方法(57)摘要本发明公开了一种铋基复合光催化剂及其合成方法，所述合成方法包括以下步骤：将硝酸铋和十六烷基三甲基溴化铵与多元醇溶剂混合，搅拌均匀后形成反应液，其中，反应液中，硝酸铋与十六烷基三甲基溴化铵的摩尔比为1：3-1：6；将反应液在90-130℃下进行反应4-24h，反应结束后经冷却、固液分离、洗涤、干燥得到所述铋基复合光催化剂。本发明提出的铋基复合光催化剂的合成方法过程简单，条件温和，产率高，得到的复合光催化剂光催化活性高，
稳定性好。
权利要求书1页 说明书5页 附图7页CN 110052285 A2019.07.26
CN 110052285
A1.一种铋基复合光催化剂的合成方法，其特征在于，包括以下步骤：将硝酸铋和十六烷
基三甲基溴化铵与多元醇溶剂混合，搅拌均匀后形成反应液，其中，反应液中，硝酸铋与十
六烷基三甲基溴化铵的摩尔比为1：3-1：6；将反应液在90-130℃下进行反应4-24h，反应结
束后经冷却、固液分离、洗涤、干燥得到所述铋基复合光催化剂。
2.根据权利要求1所述铋基复合光催化剂的合成方法，其特征在于，所述多元醇溶剂为
乙二醇、丙三醇、一缩二乙二醇、聚乙二醇400中的一种或者多种的混合物。
【CN110052262A】一种二氧化硫制硫酸用的钒催化剂的改性方法【专利】

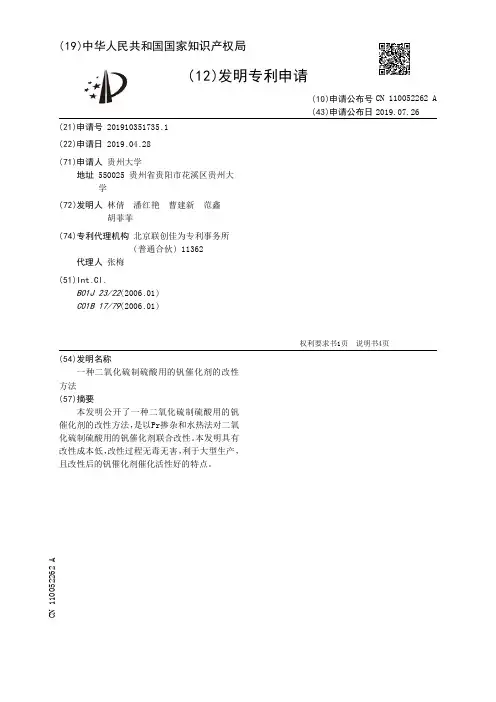

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910351735.1
(22)申请日 2019.04.28
(71)申请人 贵州大学地址 550025 贵州省贵阳市花溪区贵州大学
(72)发明人 林倩 潘红艳 曹建新 范鑫 胡菲菲
(74)专利代理机构 北京联创佳为专利事务所(普通合伙) 11362代理人 张梅
(51)Int.Cl.B01J 23/22(2006.01)C01B 17/79(2006.01)
(54)发明名称一种二氧化硫制硫酸用的钒催化剂的改性方法(57)摘要本发明公开了一种二氧化硫制硫酸用的钒催化剂的改性方法，是以Pr掺杂和水热法对二氧化硫制硫酸用的钒催化剂联合改性。本发明具有改性成本低，改性过程无毒无害，利于大型生产，
且改性后的钒催化剂催化活性好的特点。
权利要求书1页 说明书4页CN 110052262 A2019.07.26
CN 110052262
A1.一种二氧化硫制硫酸用的钒催化剂的改性方法，其特征在于：是以Pr掺杂和水热法
对二氧化硫制硫酸用的钒催化剂联合改性。
2.根据权利要求1所述的二氧化硫制硫酸用的钒催化剂的改性方法，其特征在于，具体
包括如下步骤：
a、将Pr(NO3)3溶于去离子水中，然后与硅藻土混合均匀，经过浸渍、过滤、干燥和焙烧后
得到Pr掺杂的硅藻土载体；
b、称取V2O5加入到H2O2溶液中，搅拌使其完全溶解后，再转入水热罐中密封，并在150-
210℃保温反应20-30h，待反应结束后自然冷却至室温，然后经离心、洗涤、过滤和干燥后得
到纳米V2O5；
c、将K2SO4和无水Na2SO4溶于去离子水中，再加入步骤b制得的纳米V2O5并将其分散，得
到浸渍液，将浸渍液与步骤a制得的Pr掺杂的硅藻土载体混合均匀，然后先超声浸渍，再静
置；
d、静置结束后，过滤，得到钒催化剂坯样，将坯样成型，再经干燥和焙烧后，得到改性的
【CN110215917A】一种负载型钒酸金属M盐SCR催化剂及制备方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910319238.3(22)申请日 2019.04.19(71)申请人 北京工业大学地址 100124 北京市朝阳区平乐园100号(72)发明人 宋丽云 李坚 刘骐语 李尧 何洪 梁思柔 郝志超 (74)专利代理机构 北京思海天达知识产权代理有限公司 11203代理人 张立改(51)Int.Cl.B01J 23/22(2006.01)B01J 23/34(2006.01)B01D 53/56(2006.01)B01D 53/86(2006.01) (54)发明名称一种负载型钒酸金属M盐SCR催化剂及制备方法(57)摘要一种负载型钒酸金属M盐SCR催化剂及制备方法，属于SCR脱硝催化剂的技术领域。先称金属M源，加入水和表面活性剂，搅拌溶解，将称取的钒的前驱体加入到上述溶液中搅拌；金属M源与钒酸盐混合后，称取二氧化钛加入上述体系中，将上述混合液置于电热套或微波炉内，加热至沸腾；继续搅拌并超声水浴处理，蒸发溶剂，得到固体干燥，后转移至马弗炉内450～750℃内焙烧1～5h，即可得到目标材料。本发明所得催化材料具有较高的活性和热稳定性，所需设备少，投资低，制备过程简单，
条件容易控制等特点。
权利要求书1页 说明书4页 附图3页CN 110215917 A2019.09.10
CN 110215917
A1.一种负载型钒酸金属M盐SCR催化剂，其特征在于，在二氧化钛载体上均匀负载有钒酸金属M盐，钒酸金属M盐的负载量为0～25wt％，以钒酸金属M盐计，但不为0。2.按照权利要求1所述的一种负载型钒酸金属M盐SCR催化剂，其特征在于，纳米钒酸金属M盐为钒酸锰、钒酸铌中的一种或几种。3.权利要求1所述的一种负载型钒酸金属M盐SCR催化剂的制备方法，其特征在于，包括如下步骤：(1)首先称取化学计量的钒酸金属M盐对应的金属M源，加入水和表面活性剂，室温下搅拌溶解，将称取的钒的前驱体偏钒酸铵或偏钒酸钠加入到上述溶液中搅拌，其中所述的金属M源为可溶性的金属M盐；(2)金属M源与钒酸盐混合后形成浑浊溶液，称取二氧化钛加入上述体系中，将上述混合液置于电热套或微波炉内，加热至液体沸腾；(3)继续搅拌0.5～1h，超声水浴处理0.5～1h，搅拌条件下，蒸发溶剂，得到固体经80～110℃干燥4～12h，后转移至马弗炉内450～750℃内焙烧1～5h，即可得到目标催化材料。4.按照权利要求3所述的方法，其特征在于：表面活性剂添加量/偏钒酸盐的质量比＝0.5～1.5。5.按照权利要求3所述的方法，其特征在于：前驱物混合液加入载体后，进行加热至沸腾，采用微波加热方式。6.按照权利要求3所述的方法，其特征在于：溶剂去除过程为搅拌条件下，加热蒸发溶剂，焙烧条件为马弗炉内焙烧温度范围为500～600℃。7.按照权利要求3所述的方法，其特征在于：所述的钒酸金属M盐，为钒酸锰、钒酸铌中的一种或几种。8.按照权利要求3所述的方法，其特征在于：其中钒和M的前驱物摩尔比为1:1(M＝Nb)或2:1(M＝Mn)。9.按照权利要求7所述的方法，其特征在于：金属M源为硝酸铌、草酸铌、硝酸锰、乙酸锰、硫酸锰的可溶性锰盐、铌盐中的一种或几种。10.按照权利要求7所述的方法，其特征在于：表面活性剂为非离子型；钒的前驱体优选
【CN109772369A】一种钼酸铋硫化铋二硫化钼三元光电催化薄膜材料电极的制备方法【专利】

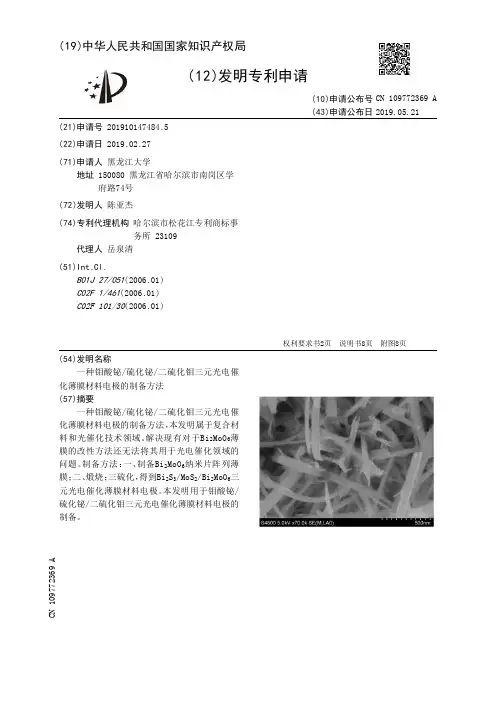

(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910147484.5
(22)申请日 2019.02.27
(71)申请人 黑龙江大学地址 150080 黑龙江省哈尔滨市南岗区学府路74号
(72)发明人 陈亚杰
(74)专利代理机构 哈尔滨市松花江专利商标事务所 23109代理人 岳泉清
(51)Int.Cl.B01J 27/051(2006.01)C02F 1/461(2006.01)C02F 101/30(2006.01)
(54)发明名称一种钼酸铋/硫化铋/二硫化钼三元光电催化薄膜材料电极的制备方法(57)摘要一种钼酸铋/硫化铋/二硫化钼三元光电催化薄膜材料电极的制备方法，本发明属于复合材料和光催化技术领域。解决现有对于Bi2MoO6薄膜的改性方法还无法将其用于光电催化领域的问题。制备方法：一、制备Bi2MoO6纳米片阵列薄膜；二、煅烧；三硫化，得到Bi2S3/MoS2/Bi2MoO6三元光电催化薄膜材料电极。本发明用于钼酸铋/硫化铋/二硫化钼三元光电催化薄膜材料电极的
制备。
权利要求书2页 说明书8页 附图8页CN 109772369 A2019.05.21
CN 109772369
A1.一种钼酸铋/硫化铋/二硫化钼三元光电催化薄膜材料电极的制备方法，其特征在于
它是按以下步骤进行：
一、制备Bi2MoO6纳米片阵列薄膜：
在磁力搅拌下，将Bi(NO3)3·5H2O溶于乙二醇中，得到硝酸铋溶液，在磁力搅拌下，将
Na2MoO4·2H2O溶于乙二醇中，得到钼酸钠溶液，然后将硝酸铋溶液与钼酸钠溶液混合，得到
混合溶液，将混合溶液加入到含有乙醇的反应釜中，搅拌20min～40min，得到混合均匀的溶
液，将洗净的FTO玻璃片与液面呈35°～65°倾斜浸渍于混合均匀的溶液中，拧紧反应釜，然
后将反应釜置于烘箱中，并加热至温度为150℃～180℃，在温度为150℃～180℃的条件下，
【CN110102327A】一种缺陷氮化碳耦合钒酸铋光催化材料及其制备方法与用途【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910322204.X(22)申请日 2019.04.22(71)申请人 中南林业科技大学地址 410004 湖南省长沙市天心区韶山南路498号中南林业科技大学环境科学与工程学院(72)发明人 胡新将 袁雪婷 李闯 张丽莉 杜宇轩 霍惠雯 胡熙 王慧 (74)专利代理机构 长沙智德知识产权代理事务所(普通合伙) 43207代理人 陈铭浩(51)Int.Cl.B01J 27/24(2006.01)B01J 35/10(2006.01)C02F 1/30(2006.01)C02F 101/22(2006.01)
(54)发明名称一种缺陷氮化碳耦合钒酸铋光催化材料及其制备方法与用途(57)摘要本发明涉及一种缺陷氮化碳耦合钒酸铋光催化材料及其制备方法与用途。该光催化材料制备具体步骤是：水热法制备单斜相BiVO4，与三聚氰胺、尿素溶解于无水乙醇，马弗炉煅烧后得到缺陷氮化碳耦合钒酸铋光催化材料。该光催化材料易得、光催化效率高、无毒无害、回收简单。该材料能够高效还原废水中的六价铬。本发明可用于电镀、电子等工厂排放的重金属废水的有效处
理。
权利要求书1页 说明书3页 附图1页CN 110102327 A2019.08.09
CN 110102327
A1.一种缺陷氮化碳耦合钒酸铋光催化材料，将BiVO4与缺陷g-C3N4复合，提高材料的光催化活性。2.一种如权利要求1所述的缺陷氮化碳耦合钒酸铋光催化材料的制备方法，包括以下步骤：(1)称取10～40g NH4VO3，50～120g Bi(NO3)3·5H2O，溶解于300～1000mL的硝酸(所述硝酸摩尔浓度为1～6mol/L)，用氨水调节混合后溶液pH为1～5，搅拌20～60min并静置两小时以上，将溶液底部的沉淀转移至20～100mL特氟龙内衬不锈钢高压釜中，体积占比50％～70％，将高压釜放入烘箱内加热至150～270℃，并保持8～16小时，冷却至室温，洗涤干燥后得到钒酸铋；(2)称取10～50g三聚氰胺，30～150g尿素，并称取步骤(1)中得到的钒酸铋1～10g，溶于300～1000mL无水乙醇，在20～80℃的水浴锅中搅拌混合20～80min，倒掉多余的上清液，将剩余溶液分装到坩埚中，盖上盖子后放入马弗炉，于300～500℃条件下保持2～6小时再升温至500～700℃保持2～5小时，冷却后研磨过筛得到所述缺陷氮化碳耦合钒酸铋复合材料。3.一种如权利要求2所述的缺陷氮化碳耦合钒酸铋光催化材料的应用，将权利要求2所述的缺陷氮化碳耦合钒酸铋光催化材料添加到100～500mL的质量浓度为0.001～0.1g/L的六价铬废水中，用高氯酸调节pH为2，每升废水中的添加量以缺陷氮化碳耦合钒酸铋光催化材料重量计为0.05～3g，在转速为500～1500rpm的磁力搅拌器上反应0～8小时，在一定时间之后加光照进行反应，每隔一段时间取样一次，每两次取样品时间间隔相同，用紫外分光
【CN109865517A】一种磁性钨酸铋光催化剂及其制备方法与应用【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910159578.4
(22)申请日 2019.03.04
(71)申请人 河海大学地址 211106 江苏省南京市江宁开发区佛城西路8号
(72)发明人 倪利晓 武晗琪 李象岚 杜存浩 宋逍冲
(74)专利代理机构 南京纵横知识产权代理有限公司 32224代理人 严晓彪 董建林
(51)Int.Cl.B01J 23/888(2006.01)C02F 1/30(2006.01)C02F 101/30(2006.01)
(54)发明名称一种磁性钨酸铋光催化剂及其制备方法与应用(57)摘要本发明公开了一种磁性钨酸铋光催化剂及其制备方法与应用，由钨酸铋光催化剂与磁性物质磁性四氧化三铁通过水热法复合制备而成；四氧化三铁与钨酸铋的复合，增大了颗粒的比表面积，增强其吸附性能；此外，钨酸铋和四氧化三铁的协同光敏化作用增强了复合物可见光吸收能力，拓宽了Bi2WO6对可见光的响应范围；促进电子—空穴分离，提高光催化活性，加快了Fe3O4/Bi2WO6对MC-LR的光降解速率。四氧化三铁的加入使催化剂具有磁性，易于分离，提高催化剂的循环利用率；其纯度较高，结晶度较好，可应用于降解微囊藻毒素，为降解微囊藻毒素提供了新的技术途径，其制作简单，成本低廉，反应易于控制，
具有很强的实用性和广泛的适用性。
权利要求书1页 说明书4页 附图2页CN 109865517 A2019.06.11
CN 109865517
A1.一种磁性钨酸铋光催化剂，其特征在于，复合组分包括：钨酸铋与四氧化三铁。
2.一种磁性钨酸铋光催化剂，其特征在于，所述钨酸铋与四氧化三铁的质量比为10:1-
2:1。
3.根据权利要求1-2任一所述的一种磁性钨酸铋光催化剂的制备方法，其特征在于，包
括以下步骤：
S1、将Fe3O4加入乙二醇中，搅拌，形成混合液A；
S2、向混合液A中加入硝酸铋溶液，搅拌，生成混合液B；
【CN109999921A】一种用于费托合成的改性Fe基催化剂及其制备方法与应用【专利】
(19)中华人民共和国国家知识产权局
(12)发明专利申请
(10)申请公布号 (43)申请公布日
(21)申请号 201910372544.3
(22)申请日 2019.05.06
(71)申请人 宁夏大学地址 750021 宁夏回族自治区银川市西夏区贺兰山西路489号宁夏大学
(72)发明人 张建利 闫彬 赵天生 高新华 马清祥 范素兵
(74)专利代理机构 重庆百润洪知识产权代理有限公司 50219代理人 刘立春
(51)Int.Cl.B01J 37/10(2006.01)B01J 23/745(2006.01)B01J 31/06(2006.01)C10G 2/00(2006.01)
(54)发明名称一种用于费托合成的改性Fe基催化剂及其制备方法与应用(57)摘要本发明公开了一种用于费托合成的改性Fe基催化剂及其制备方法与应用，其中，该改性Fe基催化剂的制备方法包括以下步骤：采用水热法制备Fe3O4微球颗粒，将改性剂(选自具有亲水基团且热稳定性较好的聚合物)溶于水，将Fe3O4微球颗粒加入到改性剂溶液中，搅拌均匀，最后离心干燥。本发明的有益之处在于：(1)本发明以具有亲水基团且热稳定性较好的聚合物为改性剂，以Fe3O4微球颗粒为活性相前驱物，制得的改性Fe基催化剂在费托合成反应中表现出了较好的活性(因Fe3O4高度分散)，并且对低碳烯烃和线性α-烯烃表现出了较高的选择性；(2)本发明提供的制备方法简单，重现性、稳定性好，具有较好
的工业应用价值。
权利要求书1页 说明书4页CN 109999921 A2019.07.12
CN 109999921
A1.一种用于费托合成的改性Fe基催化剂的制备方法，其特征在于，包括以下步骤：
Step1：采用水热法制备Fe3O4微球颗粒；
Step2：将改性剂溶于水，所述改性剂选自具有亲水基团且热稳定性较好的聚合物；
Step3：将Fe3O4微球颗粒加入到改性剂溶液中，搅拌均匀；
【CN109821548A】一种复合金属催化剂的制备方法【专利】
(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910274930.9(22)申请日 2019.04.03(71)申请人 武汉轻工大学地址 430023 湖北省武汉市东西湖区常青花园学府南路68号(72)发明人 张瑞华 程先忠 柴多镇 周国庆 (74)专利代理机构 深圳市世纪恒程知识产权代理事务所 44287代理人 胡海国(51)Int.Cl.B01J 23/843(2006.01)B01J 37/08(2006.01)
(54)发明名称一种复合金属催化剂的制备方法(57)摘要本发明公开一种复合金属催化剂的制备方法，包括以下步骤：在反应器中加入氯化铜、三氧化二铋和蒸馏水后搅拌，得到预混液；向所述预混液中加入油胺、正己烷和苯酚，然后在搅拌作用下，升温至40～50℃后保温反应2～3h，再冷却至室温，得到生成有固体物质的反应液；分离出所述反应液中的固体物质后进行洗涤，得到固体混合物；将所述固体混合物与硫酸钠混合并研磨，然后在350～400℃温度下煅烧2～3h后冷却，再对煅烧产物进行洗涤和干燥处理，得到复合金属催化剂。本发明通过化学反应将纳米铜与三氧化二铋进行复合，得到的复合材料可作为一种具
有优异光催化性能的光催化剂。
权利要求书1页 说明书5页 附图1页CN 109821548 A2019.05.31
CN 109821548
A1.一种复合金属催化剂的制备方法，其特征在于，包括以下步骤：在反应器中加入氯化铜、三氧化二铋和蒸馏水后搅拌，得到预混液；向所述预混液中加入油胺、正己烷和苯酚，然后在搅拌作用下，升温至40～50℃后保温反应2～3h，再冷却至室温，得到生成有固体物质的反应液；分离出所述反应液中的固体物质后进行洗涤，得到固体混合物；将所述固体混合物与硫酸钠混合并研磨，然后在350～400℃温度下煅烧2～3h后冷却，再对煅烧产物进行洗涤和干燥处理，得到复合金属催化剂。2.如权利要求1所述的复合金属催化剂的制备方法，其特征在于，所述氯化铜、三氧化二铋、油胺、正己烷和苯酚的质量比为(10～200)：(5～50)：(5～15)：(3～6)：(3～9)。3.如权利要求1所述的复合金属催化剂的制备方法，其特征在于，分离出所述反应液中的固体物质后进行洗涤，得到固体混合物的步骤，包括：将所述反应液离心后，对分离出的固体物质进行洗涤，得到固体混合物。4.如权利要求3所述的复合金属催化剂的制备方法，其特征在于，将所述反应液离心后，对分离出的固体物质进行洗涤，得到固体混合物的步骤中：所述离心时的离心转速为2000～5000r/min、离心时间为10～15min。5.如权利要求3所述的复合金属催化剂的制备方法，其特征在于，将所述反应液离心后，对分离出的固体物质进行洗涤，得到固体混合物的步骤中：对分离出的固体物质进行洗涤的方式为使用蒸馏水反复洗涤5～8次。6.如权利要求1所述的复合金属催化剂的制备方法，其特征在于，将所述固体混合物与硫酸钠混合并研磨，然后在350～400℃温度下煅烧2～3h后冷却，再对煅烧产物进行洗涤和干燥处理，得到复合金属催化剂的步骤中：所述固体混合物与所述硫酸钠的质量比为1：(0.6～1.1)。7.如权利要求1所述的复合金属催化剂的制备方法，其特征在于，将所述固体混合物与硫酸钠混合并研磨，然后在350～400℃温度下煅烧2～3h后冷却，再对煅烧产物进行洗涤和干燥处理，得到复合金属催化剂的步骤中：对煅烧产物进行洗涤的方式为使用蒸馏水和乙醇的混合液反复洗涤2～4次，其中，所述混合液中的蒸馏水与乙醇的质量比为(2～4)：1。8.如权利要求1所述的复合金属催化剂的制备方法，其特征在于，将所述固体混合物与硫酸钠混合并研磨，然后在350～400℃温度下煅烧2～3h后冷却，再对煅烧产物进行洗涤和干燥处理，得到复合金属催化剂的步骤中：对煅烧产物进行干燥处理时的干燥温度为80～90℃、
钒酸铋-黑磷量子点复合光催化剂的制备方法
发明名称
本发明公开了一种钒酸铋/黑磷量子点复合光催化剂的制备方法，其包括以下步骤：1)制备钒酸铋混合溶液；2)在钒酸铋混合溶液中加入黑磷量子点溶液，混合均匀后进行水热反应，获得所述钒酸铋/黑磷量子点复合光催化剂。本发明制备出的钒酸铋/黑磷量子点复合光催化剂具有带隙小、成本低、分散性好、无毒、耐腐蚀性以及对可见光响应的优点，使其在光催化、电催化及储能等领域具有重要的应用价钒酸铋/黑磷量子点复合光催化剂的制备方法摘要
值。钒酸铋/黑磷量子点复合光催化剂的制备方法
技术领域
[0001]本发明属于光催化领域。更具体地说，本发明涉及一种钒酸铋/黑磷量子点复合光
催化剂的制备方法。
背景技术
[0002]近几年来，钒酸铋被证明是有前途的光催化剂之一，其具有禁带宽度较窄(Eg＝
2.4eV)，无毒无害，可见光响应等优点，在可见光驱动下能够实现有机污染物降解和水分
解，受到研究者们的广泛关注。钒酸铋具有三种晶型结构：分别为四方锆石相，四方白钨相
和单斜白钨相。其中，与其他两种晶型结构相比，单斜白钨矿型结构的钒酸铋的带隙能最窄
(2.4eV)，在可见光的照射下其光催化活性最为突出。但是仍存在着光生载流子复合率高等
问题。因此，需要进一步对钒酸铋改性，以提高其光催化活性。构建异质结可以显著提高光
催化剂的光催化活性，可归因于异质结的结构可以有效促进光生载流子的转移和分离。钒
酸铋已经与其他半导体光催化剂成功组装成异质结结构，如：氧化钴/钒酸铋，钒酸铋/碳量
子点/硫化镉，碳量子点/钒酸铋以及钒酸铋/石墨氮化物量子点/氮掺杂碳量子点。
[0003]黑磷这一种单元素二维层状材料被认为是后石墨烯时代的一颗新星，因其具有
0.3到1.5eV的层依赖的直接带隙，较强的光物质相互作用和高的空穴迁移率，所以，黑磷在
电子、光电子、生物医学、催化、储能等领域有着广阔的前景。当黑磷的横向尺寸减小到20nm
以下时，就形成了零维黑磷量子点，除了继承其块状黑磷的特异性外，黑磷量子点具有更大
《改性钒酸铋光催化剂的制备及其降解四环素的性能》范文
《改性钒酸铋光催化剂的制备及其降解四环素的性能》篇一
一、引言
随着工业化和城市化的快速发展，水体污染问题日益严重，其中抗生素污染已成为全球关注的焦点。四环素作为一类典型的抗生素，其广泛使用和排放对生态环境和人类健康构成了严重威胁。因此，开发高效的光催化剂用于水体中四环素的降解具有重要的科学意义和应用价值。钒酸铋（BiVO4）作为一种新型的光催化剂，因其独特的电子结构和良好的光催化性能而备受关注。本文重点探讨改性钒酸铋光催化剂的制备方法及其对四环素的降解性能。
二、改性钒酸铋光催化剂的制备
1. 材料与设备
制备改性钒酸铋光催化剂所需的材料包括钒源、铋源、其他掺杂元素及相应的溶剂等。设备包括磁力搅拌器、恒温烘箱、离心机等。
2. 制备过程
改性钒酸铋光催化剂的制备主要包括溶胶-凝胶法、水热法、共沉淀法等。本文采用溶胶-凝胶法制备改性钒酸铋光催化剂。具体步骤如下：将钒源和铋源按一定比例混合，加入适量的溶剂，在磁力搅拌器上搅拌至形成均匀的溶液；将溶液在恒温烘箱中加热，使溶剂挥发形成凝胶；将凝胶在高温下煅烧，得到改性钒酸铋光催化剂。
三、改性钒酸铋光催化剂降解四环素的性能
1. 实验方法
以四环素为研究对象，将改性钒酸铋光催化剂置于含有四环素的水溶液中，通过一定波长的光照射进行光催化反应。实验过程中，控制实验条件如温度、pH值、光照时间等，以评估光催化剂的性能。
2. 结果与讨论
实验结果表明，改性钒酸铋光催化剂对四环素具有良好的降解效果。与未改性的钒酸铋相比，改性后的光催化剂具有更高的光催化活性。这主要归因于改性过程中引入了其他元素或基团，提高了光催化剂的吸附能力和电子传输速率。此外，通过调节实验条件如温度和pH值，可以进一步优化光催化反应的效果。实验还发现，在光照一定时间后，四环素的降解率达到较高水平，表明改性钒酸铋光催化剂具有良好的稳定性和可重复使用性。
四、结论
本文成功制备了改性钒酸铋光催化剂，并对其降解四环素的性能进行了研究。实验结果表明，改性后的光催化剂具有较高的光催化活性，对四环素具有良好的降解效果。通过优化实验条件，可以进一步提高光催化反应的效果。因此，改性钒酸铋光催化剂在处理含四环素废水方面具有广阔的应用前景。然而，本研究仍存在局限性，如未对改性过程中的具体参数进行深入探讨。未来研究可进一步优化制备方法及实验条件，以提高光催化剂的性能和稳定性。
