碳五资源的分离和综合利用1.前言工业上碳五（以下为C5）烃的来源大致有四个方面：裂解制乙烯的副产C5馏分，炼厂C5烃，油田及天然气中回收的C5烃，以及少量来自其他途径的C5烃，C5烃的分离和综合利用是合理利用石油资源的一个重要方面，也是降低石化生产成本的有效途径之一。
随着世界乙烯装置的不断增加，其裂解C5的数量将越来越多，如何合理利用好这部分资源是一个值得探讨的问题。
世界各国对C5的综合利用都非常重视，其中日本和美国是综合利用最好的国家。
日本在开发C5系列精细化工产品方面尤为显著，产品主要有多种香料、高级化妆品基油、角鲨烷以及医药中间体等。
另外，他们对于分离后的各个组分都尽可能的充分利用，这也是他们的C5利用率很高的一个重要原因。
美国的C5馏分主要用于生产异戊橡胶、石油树脂、不饱合聚酯树脂、乙丙橡胶，少量用于生产除草剂、阻燃等精细化工产品。
目前，国外的C5的分离和综合利用已由初期的混合使用转向分离单个组成的利用，并向制备精细化工产品方向发展。
而我国现在的C5资源比较分散，基本上没有利用，大多数仍作燃料油或直接烧掉，工业规模的碳五分离装置还是空白，分离单个组分的化工利用及精细化工仅仅是起步，综合利用水平远远落后于国外。
2.C5资源情况目前，我国的C5资源主要由两部分组成：（1）炼油过程中所得的C5馏分，1994年原油二次加工能力已经超过6800万t/a，生产装置近200套，其中催化裂化装置能力超过5200万t/a，年加工能力为4000万t/a。
仅此一项，一年的C5馏分即达320万t/a，加上催化重整，加氢裂化和延迟焦化等装置联产的C5，总计可达350万t/a以上。
(我公司催化裂化装置、催化重整装置、90万吨汽柴油加氢装置的凝析油、采油厂凝析油)（2）蒸汽裂解联产C5馏分，其产率和组成随裂解原料和操作条件而变化。
3.C5馏分组成3.1 裂解C5馏分组成由我国主要石化企业裂解C5典型组成可见，C5组成中异戊二烯含量在15%～23%，间戊二烯含量为14%～17%，环戊二烯/双环戊二烯含量为13%～21%，双烯烃的总量占裂解C5的40%～60%。
碳五馏分的分离及综合利用
壁至堡坌塑坌曼墨壁鱼型里：!!：碳五馏分的分离及综合利用田凤(兰州石化研究院，兰州730060)摘要：本文介绍了混合碳五馏分的分离技术。
混合碳五馏分及其各组分的综合利用。
为我国乙烯工业副产综合利用提出建议。
I关键词：碳五馏分分离综合利用碳五(G)馏分是石油化工的炼油装置、催化裂化装置以及重质烃裂解装置裂解制乙烯过程中的副产品，是一种具有潜在价值的基本原料，随着石油化工的迅速发展，碳五也日益增多，世界各国对于碳五资源的开发和综合利用都非常重视，其中日本和美国是C，综合利用最好的国家。
目前，国外的碳五的分离和综合利用已由初期的混合使用转向分离单个组成的利用，并向制备精细化工产品方向发展。
而我国现在的G资源比较分数，基本上没有利用，大多数仍作燃料油或直接烧掉，工业规模的C5分离装置还是空白。
分离单个组分的化工利用及精细化工仅仅是起步，综合利用水平远远落后于国外。
因此，如何合理利用好这部分资源是一个值得探讨的问题。
l C5馏分组成截止2001年我国乙烯生产能力己超过5000kffa，副产C5馏分量600kt左右口J。
C5馏分的收率、组成主要取决于裂解原料的性质，我国的乙烯装置所用的原料各不相同，裂解C，产率也不同。
大庆石油化工总厂以油田轻烃和炼油厂的石脑油为原料，裂解C5馏分的产量约为乙烯产量的7．8％，齐鲁、扬子石化以及上海石化股份有限公司的30万讹乙烯装置以石脑油和轻柴油为原料，C，馏分产量约为乙烯产量的12％～15％。
最高的是吉林石化公司C，产率曾高达24．5嘣”。
表l列出的是我国主要乙烯装置裂解C5的典型组成【“。
组成齐鲁扬子上海燕山碳四4．686 50 2．75 210 异戊烷691 2．8l 2103．甲基I．T烯2．62 I…43 I 24正戊烷3．73 5 44 4 70 1．431．戊烯5．08 5邡7D5 7142．甲基I-丁烯5．8l 919 474667 反2．戊烯8．92 60l420 5．7l 顺2．戊烯2．67 262267l，4．戊二烯 2 30l 432．甲基2-丁烯2．68 2．80 286环戊烷22．60 0．68 0．76 异戊二烯23．50 17．13 2048 环戊烯3．79 4．78 3 8l2．丁炊16．10 14．7l 032 间戊二烯16．16 16．96 16 35 环戊二烯／双环戊二烯16．59 21．04 18．701．戊炔O．10异丙基乙炔0．302．戊炔010 碳六2．64 3．40037 5 60 其它430碳五二烯烃总量55．76 53,．90 55．13 S5 53碳五馏分的分离及综合利用由我国主要石化企业裂解c5典型组成可见，C5组成中异戊二烯含量在15％～23％：间戊二烯含量为14％～17％：环戊二烯仅环戊二烯含量为13％～21％；双烯烃的总量占裂解C5的40％～60％。
碳五分离 裂解
碳五分离裂解
碳五分离裂解是一种化学反应过程，通过这个过程可以将碳五分子分解成更简单的化合物。
在这个过程中，碳五分子的化学键被打破，形成一系列碳链以及其他化学物质。
碳五是一种由五个碳原子组成的分子，具有稳定的结构。
然而，有时候我们需要将碳五分解为更小的碳链，以便进行其他化学反应或制备特定的化合物。
碳五分离裂解就是为了满足这个需求而发展起来的一种技术。
在碳五分离裂解过程中，一般会使用高温或催化剂来促进反应的进行。
高温可以提供足够的能量，打破碳五分子之间的化学键。
而催化剂则可以加速反应速率，使得分解过程更加迅速和高效。
分解碳五分子后，所得到的碳链可以具有不同的长度和结构。
这些碳链可以进一步用于合成有机化合物，如石油化工中的烯烃或芳香烃等。
此外，碳五分离裂解还可以用于制备碳纳米管等纳米材料，这些材料在材料科学和纳米技术领域具有广泛的应用前景。
总体而言，碳五分离裂解是一种重要的化学反应过程，可以将碳五分子分解为更简单的化合物。
通过这个过程，我们可以获得各种碳链和其他有机化合物，为化学工业和材料科学领域的发展提供了重要的基础。
c5馏分分离工艺技术之国内部分
胡競民白希耐一、裂解C5馏分分离现状1．双环戊二烯产品的分离国内一般通过加热和蒸馏的方法从裂解C5馏分中分离出工业级双环戊二烯，再由工业级双环戊二烯制取高纯度的双环戊二烯产品。
⑴精馏将工业级的双环戊二烯（80%纯度）通过减压蒸馏塔，在一定的塔高和一定回流比下进行蒸馏。
根据工业级双环戊二烯的组成不同，蒸馏操作可以是一台塔或者二台塔串联操作。
例如上海石化的分离装置采用一台塔，有的化工厂要获得高纯度的双环戊二烯产品则采用两台塔。
精馏获得的双环戊二烯纯度一般在90%～94%。
⑵解聚-二聚-蒸馏通过解聚-二聚-蒸馏法获得的双环戊二烯产品的纯度均比较高，一般在96%～98%，有的还可达到99%左右。
目前国内公布了很多有关该方法的专利技术，并已有1000t/a的工业规模装置，装置采用带搅拌的釜式结构，工艺流程简单，操作方便。
2．异戊二烯的分离国内实现工业化的异戊二烯分离技术为溶剂二甲基甲酰胺（DMF）萃取蒸馏法。
此外，业界在共沸精馏、反应精馏、加氢分离、一段萃取、共沸和萃取结合工艺等进行了很多研发工作，取得了一定成绩和进展。
二、新型C5分离工艺的开发1．C5馏分的加氢分离工艺C5馏分中含有大量的不饱和烃,根据产品用途的不同,可通过选择加氢或全加氢将其转化为烯烃或烷烃,再通过分离加以利用。
目前国内已利用由裂解汽油加氢装置得到的混合C5烷烃开发了新型C5烷烃分离工艺。
该工艺由加氢和烷烃分离过程组成,可同时得到环戊烷、异戊烷和正戊烷。
其工艺投资小,操作费用少,能耗低,可依市场需求灵活调整产品方案。
2．反应精馏技术采用反应精馏技术从C5馏分中分离双烯烃的方法,即将C5馏分进行反应精馏,使环戊二烯发生二聚反应, 异戊二烯由塔顶分离出去,物料经精馏分离得到间戊二烯、双环戊二烯和异戊二烯。
针对现有技术在脱除环戊二烯过程中存在的问题,反应精馏技术有其独特之处：(1)由于在脱除环戊二烯过程中能有效抑制除环戊二烯二聚反应外的其他二聚反应，因而减少了副产物的生成，既提高了双环戊二烯产品的质量又减少了C5双烯的损失；(2)由一个反应精馏塔替代现有技术中的二聚反应器和预脱重塔，简化了工艺流程和操作；(3)由于简化了工艺流程，减少了设备的投资，降低了生产过程中的能耗。
碳五烷烃的分离工艺

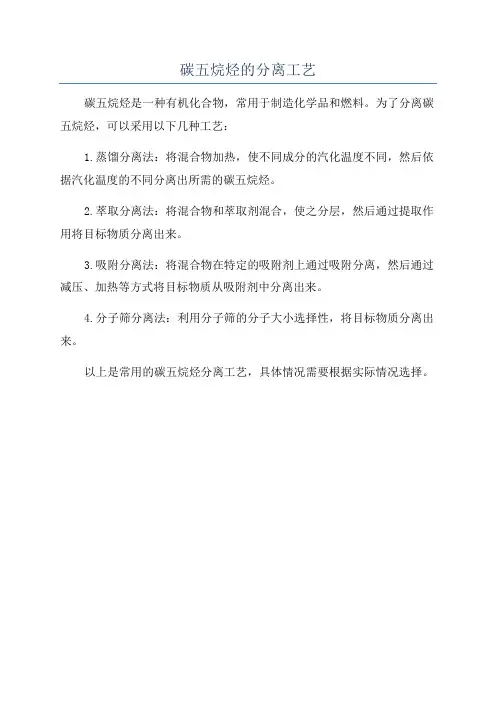

碳五烷烃的分离工艺
碳五烷烃是一种有机化合物，常用于制造化学品和燃料。
为了分离碳五烷烃，可以采用以下几种工艺：
1.蒸馏分离法：将混合物加热，使不同成分的汽化温度不同，然后依据汽化温度的不同分离出所需的碳五烷烃。
2.萃取分离法：将混合物和萃取剂混合，使之分层，然后通过提取作用将目标物质分离出来。
3.吸附分离法：将混合物在特定的吸附剂上通过吸附分离，然后通过减压、加热等方式将目标物质从吸附剂中分离出来。
4.分子筛分离法：利用分子筛的分子大小选择性，将目标物质分离出来。
以上是常用的碳五烷烃分离工艺，具体情况需要根据实际情况选择。
碳五烷烃精制过程模拟与优化
