产品模块化设计模块化设计的基本概念
产品研发中的模块化设计技巧有哪些
产品研发中的模块化设计技巧有哪些在当今竞争激烈的市场环境中，产品研发的效率和质量对于企业的成功至关重要。
模块化设计作为一种有效的设计方法，能够帮助企业提高产品的开发速度、降低成本、提升质量和可维护性。
那么，产品研发中的模块化设计技巧究竟有哪些呢？首先，我们要明确什么是模块化设计。
简单来说，模块化设计就是将一个复杂的产品系统分解成若干个相对独立、具有特定功能的模块，这些模块可以通过标准化的接口进行组合和连接，从而形成不同的产品配置和功能。
模块化设计的第一个重要技巧是合理的模块划分。
模块的划分应该基于产品的功能、结构和制造工艺等因素。
例如，在一个电子设备中，可以将电源模块、控制模块、显示模块等按照其功能进行划分。
在划分模块时，要尽量保证每个模块具有相对独立的功能和明确的接口定义，同时还要考虑模块之间的耦合度，即模块之间的相互依赖程度。
耦合度越低，模块的独立性越强，越有利于产品的升级和维护。
标准化的接口设计是模块化设计的关键技巧之一。
接口是模块之间进行通信和连接的桥梁，其标准化程度直接影响到模块的通用性和互换性。
接口的设计应该遵循简单、明确、可靠的原则，同时要考虑到电气、机械、通信等方面的兼容性。
通过标准化的接口设计，可以实现不同厂家生产的模块之间的相互兼容，从而提高产品的市场竞争力。
模块的通用性和可扩展性也是需要重点关注的技巧。
在设计模块时，要充分考虑其在不同产品中的应用可能性，尽量提高模块的通用性。
例如，一款手机的摄像头模块，如果能够在不同型号的手机中通用，那么就可以大大降低生产成本和研发周期。
同时，还要为模块预留一定的扩展接口，以便在未来的产品升级中能够方便地增加新的功能。
参数化设计是模块化设计中的一项高级技巧。
通过建立模块的参数化模型，可以根据不同的需求快速调整模块的尺寸、形状、性能等参数，从而生成满足特定要求的模块。
例如，在设计一款汽车座椅时，可以通过参数化设计来调整座椅的高度、角度、宽度等参数，以适应不同车型和用户的需求。
模块化在产品设计中的应用
汇报人： 日期:
目 录
• 模块化概述 • 模块化设计方法 • 模块化在产品设计中的应用案例 • 模块化在产品设计中的挑战与解决方案 • 未来模块化在产品设计中的发展趋势
01
模块化概述
模块化的定义
模块化是一种将复杂系统分解为更小、更易于管理的部分的 技术。
在产品设计领域，模块化意味着将产品分解为独立的功能块 或组件，这些组件可以单独设计、制造和替换。
4. 促进创新：模块化设计鼓励设计师和制造商对产品的 各个模块进行创新，从而不断改进产品。Biblioteka 模块化的基本原则标准化
模块的接口和尺寸需要标准化，以便不同模 块可以相互兼容和替换。
模块间的耦合度
应尽可能减少模块间的耦合度，以便降低相 互之间的依赖性。
互换性
模块应该设计成在不影响整个系统的情况下 可以被替换或升级。
案例二：电动汽车设计中的模块化应用
总结词
电动汽车设计中的模块化应用，实现了产品的标准化、简化和优化，提高了产品 的性能和生产效率。
详细描述
电动汽车设计中，通过将电池、电机、电控等核心部件进行标准化和模块化设计 ，形成了电动汽车的通用平台。这种模块化的设计方法，使得电动汽车的生产更 加高效和灵活，同时也能提高产品的性能和安全性。
04
模块化在产品设计中的挑战与解决方案
挑战一：模块化设计中的兼容性问题
总结词
模块化设计中的兼容性问题是指不同模块之间的接口不匹配或通信不顺畅，导致产品整体性能下降。
详细描述
在产品设计过程中，不同模块可能由不同的供应商或开发团队开发，因此存在接口不匹配或通信不顺畅的问题。 这可能导致产品整体性能下降，甚至无法正常工作。为了解决这个问题，需要加强接口规范和标准化的制定，确 保不同模块之间的兼容性。
模块化设计有哪些原理与原则
模块化设计有哪些原理与原则模块化设计的目的是为了降低程序复杂度，使程序设计、调试和维护等操作简单化。
以下是由店铺整理的模块化设计的内容，希望大家喜欢!模块化设计的介绍模块化设计，简单地说就是程序的编写不是开始就逐条录入计算机语句和指令，而是首先用主程序、子程序、子过程等框架把软件的主要结构和流程描述出来，并定义和调试好各个框架之间的输入、输出链接关系。
逐步求精的结果是得到一系列以功能块为单位的算法描述。
以功能块为单位进行程序设计，实现其求解算法的方法称为模块化。
模块化的目的是为了降低程序复杂度，使程序设计、调试和维护等操作简单化。
所谓的模块化设计，简单地说就是将产品的某些要素组合在一起，构成一个具有特定功能的子系统，将这个子系统作为通用性的模块与其他产品要素进行多种组合，构成新的系统，产生多种不同功能或相同功能、不同性能的系列产品。
模块化设计是绿色设计方法之一，它已经从理念转变为较成熟的设计方法。
将绿色设计思想与模块化设计方法结合起来，可以同时满足产品的功能属性和环境属性，一方面可以缩短产品研发与制造周期，增加产品系列，提高产品质量，快速应对市场变化;另一方面，可以减少或消除对环境的不利影响，方便重用、升级、维修和产品废弃后的拆卸、回收和处理。
模块化设计的原则① 力求以少量的模块组成尽可能多的产品，并在满足要求的基础上使产品精度高、性能稳定、结构简单、成本低廉，模块间的联系尽可能简单;②模块的系列化，其目的在于用有限的产品品种和规格来最大限度又经济合理地满足用户的要求。
模块化设计的原理模块化产品是实现以大批量的效益进行单件生产目标的一种有效方法。
产品模块化也是支持用户自行设计产品的一种有效方法。
产品模块是具有独立功能和输入、输出的标准部件。
这里的部件，一般包括分部件、组合件和零件等。
模块化产品设计方法的原理是，在对一定范围内的不同功能或相同功能、不同性能、不同规格的产品进行功能分析的基础上，划分并设计出一系列功能模块，通过模块的选择和组合构成不同的顾客定制的产品，以满足市场的不同需求。

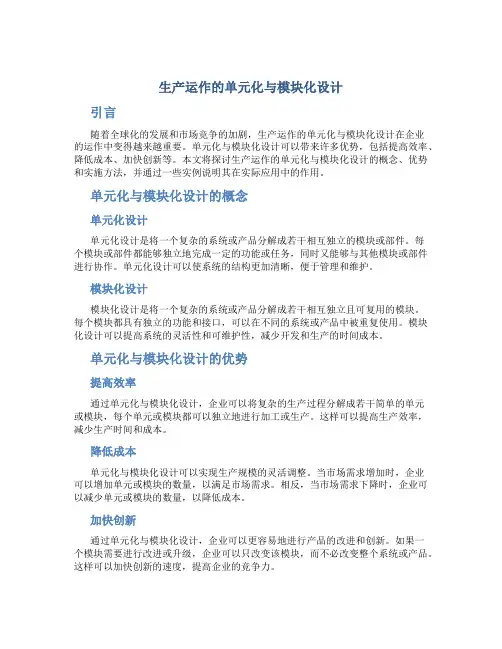

生产运作的单元化与模块化设计
生产运作的单元化与模块化设计引言随着全球化的发展和市场竞争的加剧，生产运作的单元化与模块化设计在企业的运作中变得越来越重要。
单元化与模块化设计可以带来许多优势，包括提高效率、降低成本、加快创新等。
本文将探讨生产运作的单元化与模块化设计的概念、优势和实施方法，并通过一些实例说明其在实际应用中的作用。
单元化与模块化设计的概念单元化设计单元化设计是将一个复杂的系统或产品分解成若干相互独立的模块或部件。
每个模块或部件都能够独立地完成一定的功能或任务，同时又能够与其他模块或部件进行协作。
单元化设计可以使系统的结构更加清晰，便于管理和维护。
模块化设计模块化设计是将一个复杂的系统或产品分解成若干相互独立且可复用的模块。
每个模块都具有独立的功能和接口，可以在不同的系统或产品中被重复使用。
模块化设计可以提高系统的灵活性和可维护性，减少开发和生产的时间成本。
单元化与模块化设计的优势提高效率通过单元化与模块化设计，企业可以将复杂的生产过程分解成若干简单的单元或模块，每个单元或模块都可以独立地进行加工或生产。
这样可以提高生产效率，减少生产时间和成本。
降低成本单元化与模块化设计可以实现生产规模的灵活调整。
当市场需求增加时，企业可以增加单元或模块的数量，以满足市场需求。
相反，当市场需求下降时，企业可以减少单元或模块的数量，以降低成本。
加快创新通过单元化与模块化设计，企业可以更容易地进行产品的改进和创新。
如果一个模块需要进行改进或升级，企业可以只改变该模块，而不必改变整个系统或产品。
这样可以加快创新的速度，提高企业的竞争力。
单元化与模块化设计的实施方法分析产品结构首先，企业需要对所要设计的产品进行结构分析。
通过分析产品的功能和特点，确定需要设计的单元或模块的数量和功能。
划分单元或模块然后，根据产品结构的分析结果，将产品分解成若干相互独立的单元或模块。
每个单元或模块都应具有独立的功能和接口，便于在不同产品中重复使用。
设计单元或模块接下来，对每个单元或模块进行详细的设计。
汽车零部件模块化设计及应用研究
汽车零部件模块化设计及应用研究一、引言随着汽车产业的不断发展，市场竞争日益加剧，车企们需要不断推陈出新，提高汽车的品质和性能。
其中，汽车零部件的设计和改进起到了非常重要的作用，而模块化设计是当前研究的热点之一。
本文将探讨汽车零部件模块化设计的概念、应用以及优势等问题。
二、汽车零部件模块化设计的概念1、什么是模块化设计？模块化设计是指利用已有作为单元的零部件，采用相互连接的方式，形成新的装配式零部件的设计方法。
而模块化设计将相关元件组合在一起，形成一个独立的模块单元，进而用于不同的产品。
2、汽车零部件模块化设计的概念汽车零部件模块化设计是基于标准化的零部件硬件和软件的模块化设计。
其目标是实现不同厂家之间的共享或可互换的零部件，从而加快产品开发速度，降低成本，提高汽车品质。
三、模块化设计的应用1、加速新产品的研发和生产汽车零部件模块化设计可以加速新产品的应用开发与生产。
当新产品需要使用已有的零部件时，利用现有的模块化部件，会降低开发成本、产品开发时间和工程成本，从而加速新产品的开发。
2、降低成本由于模块化设计可以实现不同模块之间的互换性，使得厂家可以在产品生产过程中降低成本。
此外，模块化设计还可以提高生产自动化率，进一步减少成本。
3、提高汽车品质汽车模块化设计可以提高汽车部件的精度和质量控制，从而最终提高汽车整体质量水平。
此外，模块化的部件维修、更换也更加方便，可以减少整体维修成本和劳动力成本。
四、模块化设计的优势1、重复使用模块零部件可以在不同车型中重复使用，节省了生产成本，并减少了生产时间。
2、高度标准化采用模块化设计，可以将零部件变为高度标准化的零部件，从而提高了零部件生产的效率和质量。
3、自动组建通过模块化的设计，零部件可在很短的时间内自动组合成汽车整体装配，这意味着生产速度更快，制造成本大大降低。
4、高度定制化模块化的设计可以根据不同需求灵活地组合零部件成新的装置，从而降低了生产成本。
五、结论随着信息技术和自动化技术的进步，汽车零部件之间的互换性和可重复使用性将成为未来汽车零部件开发的新趋势。
制造业的模块化设计与定制化生产
制造业的模块化设计与定制化生产在当今全球化时代，制造行业不断面临着新的挑战和变革。
其中，模块化设计和定制化生产成为制造业的两个重要趋势。
本文将探讨制造业中模块化设计和定制化生产的定义、特点、优势以及应用，并分析两者之间的关系和互补性。
1. 模块化设计的定义与特点1.1 定义模块化设计是将一个产品或系统分解为若干个独立的模块，这些模块可以独立设计、制造和组装，最终形成一个完整的产品或系统。
模块化设计的核心思想是将复杂的整体分解成简单的部分，使得设计和生产过程更加高效和灵活。
1.2 特点模块化设计具有以下几个特点：•独立性：每个模块都是相对独立的，可以单独进行设计和生产。
•可重用性：不同的产品或系统可以共享同一种或多种模块，提高了资源的利用效率。
•可互换性：各个模块之间可以相互替换或组合，实现不同配置和功能的定制。
2. 定制化生产的定义与特点2.1 定义定制化生产是根据客户的特定需求进行个性化生产，而不是按照统一的标准进行生产。
这种生产方式强调根据客户需求定制产品，提供专属的解决方案，以最大程度满足客户的个性化需求。
2.2 特点定制化生产具有以下几个特点：•高度个性化：产品根据客户需求进行定制，每个产品都是独一无二的。
•灵活性：生产过程可以根据客户需求进行调整和优化，以满足不同的要求。
•高附加值：定制产品通常具有较高的附加值，可以获得较高的利润和竞争优势。
3. 模块化设计与定制化生产的关系与互补性模块化设计和定制化生产在制造业中并不是相互排斥的概念，而是具有一定的关系和互补性。
3.1 关系•模块化设计为定制化生产提供了基础。
通过将产品或系统分解为模块，可以便于根据客户需求进行定制化生产。
•定制化生产对模块化设计提出了更高的要求。
定制化生产需要灵活、可互换的模块，以满足不同客户的要求。
3.2 互补性•模块化设计可以提高定制化生产的灵活性和效率。
通过模块化的设计，可以更快速、更灵活地满足客户的不同需求。
产品设计的模块化方法与实践
产品设计的模块化方法与实践随着科技和行业的发展，产品设计变得越来越复杂，需要更多的功能和可定制性。
在这样的情况下，模块化设计成为一种非常有效的方法，能够帮助设计师更好地实现产品的功能扩展、定制化和维护。
本文将探讨产品设计的模块化方法及其实践，分析模块化设计的优势，并介绍模块化设计在实际产品开发中的应用。
模块化设计是指将产品分解为多个独立的模块，并通过标准化接口进行连接和交互，从而实现模块之间的相互作用。
模块化设计不仅能够降低产品的设计复杂度，提高设计效率，还可以实现产品功能的快速拓展和升级。
在产品设计中，常见的模块化方法包括硬件模块化和软件模块化两大方面。
首先我们来看硬件模块化。
在硬件设计中，模块化方法通常包括将产品拆分为多个独立的功能模块，比如电路板、传感器模块、控制模块等。
每个模块都具有标准化的接口和通信协议，能够方便地进行连接和替换。
这样一来，即使产品需要增加新的功能，只需添加对应的模块即可，不需要重新设计整个产品，大大提高了产品的灵活性和可升级性。
智能手机的设计中采用了模块化的方法，使得用户可以根据自己的需求更换不同功能的模块，例如摄像头模块、电池模块等。
软件模块化也是非常重要的。
在软件设计中，模块化方法可以将整个软件系统分解为多个相互独立的模块，每个模块都实现一个特定的功能。
这样的设计有利于团队合作开发，每个人可以负责独立的模块，提高了开发效率。
软件模块化还使得系统更易于维护和升级，因为只需要更新或替换需要修改的模块，不会影响到整个系统的运行。
操作系统中的模块化设计使得用户可以通过安装不同的模块来扩展系统功能，而不需要对整个系统进行重新编译。
除了硬件和软件模块化，还有许多其他方面也可以应用模块化方法，比如产品外观设计、结构设计等。
汽车制造商可以将汽车的外观进行模块化设计，用户可以根据个人喜好进行外观组合，从而实现个性化定制。
在实际的产品开发中，模块化设计方法已经得到了广泛的应用。
工业机器人的设计中，模块化方法使得不同的机械臂、传感器等模块可以灵活组合，以满足不同的工厂生产需求。
产品通用化系列化组合化模块化设计的基本理论
产品通用化系列化组合化模块化设计的基本理论产品通用化、系列化、组合化和模块化设计是现代产品设计的基本理论之一、这些设计理论的目的是通过有效的设计方法和技术来提高产品的性能、质量、生产效率和市场竞争力。
以下是对这些理论的基本解释和理论价值的探讨。
1.产品通用化设计：产品通用化是指将产品的功能设计成可以适用于不同领域、不同行业和不同用户需求的设计思想。
通过将产品的共性功能设计成通用模块，可以方便产品的更新迭代、批量生产和快速响应市场需求。
产品通用化设计的目的是降低研发和生产成本，提高产品的适用性和竞争力。
2.产品系列化设计：产品系列化是指根据市场需求和用户喜好，将一类产品的不同参数、规格、功能等进行差异化设计，形成产品系列。
通过产品系列化设计，可以满足不同用户对产品的个性化需求，提高用户满意度和市场占有率。
同时，产品系列化设计还可以优化供应链管理，提高生产效率和降低库存成本。
3.产品组合化设计：产品组合化是指将不同功能的模块组合在一起，形成具有多种功能和应用场景的产品。
通过产品组合化设计，可以实现产品的灵活性和多样化，满足不同用户的多样化需求。
同时，产品组合化设计还可以提高产品的附加值和市场竞争力，扩大产品的市场应用范围。
4.产品模块化设计：产品模块化是指将产品的功能、结构和参数分解成不同的模块，并通过标准化的接口和规范进行组装。
通过产品模块化设计，可以实现产品的快速组装和调试，缩短产品的研发周期，降低产品的研发和生产成本。
同时，产品模块化设计还可以实现部件的共享和复用，提高生产效率和质量。
这些基本设计理论在产品设计和制造领域具有重要的理论价值和实践意义。
首先，产品通用化、系列化、组合化和模块化设计可以提高产品的适用性和灵活性，满足不同用户的需求，提高产品的市场竞争力。
其次，这些设计理论可以提高产品的生产效率和质量，降低生产成本和库存成本，提高企业的经济效益。
并且，产品通用化、系列化、组合化和模块化设计可以促进供应链的协同管理和共享资源，实现资源的最优配置和效益最大化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(1)功能模块 功能模块是具有相对独立的功能、并具有功能互换性的功能
部件，其性能参数和质量指标(常指线性尺寸以外的特性参 数)能满足通用、互换或兼容的要求。即两种或两种以上的 不同模块，在实用范围内具有同样的效能，或者说它们的 使用功能具有等效性和可置换性。 (2)(机械)结构模块 结构模块具有尺寸互换性的(机械)结构部件，其安装连接部 分的几何参数满足某种规定的要求，而能保证通用互换或 兼容。 (3)单元模块 单元模块是既具有功能互换性，又具有尺寸互换性，即具有 完全互换性的独立功能部件。它是由功能模块和结构模块 相结合形成的单元标准化部件，是二者的综合体。例如电 子设备中的通用电源插箱、通用风机插箱、组合机床中的 动力头等。
② 开式系统 有限种模块能组合成相当多种 结构形式。设计这种系统时主要考虑模块 组合变化规则。
（3）按模块实现一定功能分类
① 基本功能（相应模块称为基本模块） 是系统中基本的、经常重复的、不可缺 少的功能，在系统中基本不变。例如，车床中主轴的旋转功能，石油平台中 生活模块的居住功能等。
② 辅助功能（相应模块称为辅助模块） 主要指实现安装和连接所需的功能。例 如，一些用于连接的压板、特制连接件。
产品系统
产品2
…………
产品n
产品n
模块1 模块2 模块3 模块4
模块化产品结 构： 由于模块的标 准化、通用化、 系列化，使整 个产品系统的 组成模块数量 大幅较少，每 个模块的批量 大幅增加
分模 块1
分模 块2
分模 块3
2)产品矩阵
潜在市场调研和分析中可能的开 发的产品，按主参数及结构变型综 合在一个产品矩阵表中
模块化既是一种思维方式，也是一种产品开 发方法。在产品开发过程中，模块化是这 样一个过程；通过对某一类产品系统的分 析研究，把其中具有相同或相似功能的单 元分离出来，用标准化原理进行统一、归 并、简化，以通用单元(模块)的形式独立存 在，然后用不同组合规则将模块组合成多 种新产品的一个分解和组合的过程。
力。为此模块应 具有通用性； 具有互换性； 满足产品系列化的要求。
(5) 具有能构成系统的接口。
模块的标准化原理
• 典型化：标准化前提，确定产品系统典型模式 （功能，结构）
• 通用化：模块化的基本特性，通过接口的输入和 输出实现
• 系列化：形成模块化系统的必要条件 • 模数化：模块尺寸互换和布局的基础（要符合标
– 基型模块是组成基型模块化产品所必须的模 块。
• 变型模块
– 变型模块是为了组成变型产品，在基型模块 的基础上，通过功能变异或尺寸变化所派生 出的模块。
(2) 单个产品的模块化设计的具体的 步骤
• 根据用户需求 • 确定参数 • 选择系列型谱 • 模块选择 • 模块（或和非模块）组装 • 分析计算 • 文件。
（１）矩阵的行：同一 规格的结构变型
（２）矩阵的列：主参 数变化
（３）同一功能主参数 规格大小的变化
第一列产品基本功能 的产品称为基型 产品
⎡ P11 P12 ... P1m ⎤
⎢ ⎢
P21
P22
...
P2m
⎥ ⎥
⎢. . . . ⎥
⎢ ⎣
Pn1
Pn2
...
Pnm
⎥ ⎦
模块基型与变型模块
• 基型模块
模块接口面几何图谱
W
H L
平面导轨型式
L W
矩形平面型式 W2
w1
W2
H1 L1 L2 平面矩形环型式
L H2 W1 平面T型槽型式
机床类产品模块的接口面几何图谱
D 圆形平面型式
D1
D2 圆环平面型式
模块的分类
按表现形式分：硬件模块和软件模块； 按互换性分：功能模块，结构模块，单元模
块（功能、尺寸均互换） 按层次分：分级模块，集成模块 按二分法分：通用和专用模块；基型和变型
• 接按照其转换、调整的功能，可分为4种 • a)零接口 不进行任何转换、调整，照原祥把输入
连接到输出 • b)被动接口 只用接受部分进行转换、调整 • c)能动接口 含有能动部分的接口 • d)智能接口 能适应变化情况改变接口条件
接口的方式
(1)机械接口 (2)电气接口 (3)机电接口 (4)其他物理量与电量的接口
模块化的定义
• 从系统的观点出发研究产品的构成形式， 用分解和组合方法，建立模块体系，运用 模块组合或产品平台派生成产品，获得最 佳效益的全过程。
• 宗旨：效益（社会、经济） • 方法：系统分解和组合 • 目标：建立模块和对象系统，在CAD环境
下建立CAMD系统
模块化(modularity)是标准化思想在产品部件 级的应用。
②模块是包含一定系统功能的功能单元。特定模块 所具有的功能与组成系统的其他模块的功能是相 对独立的，它的功能的实现不依赖其他模块，也 不受其他模块的干扰，即模块间的锅台度最小。
③模块是一种标准单元，模块化结构具有典型性、 通用性和兼容性，这是模块与一般部件的主要区 别。
④模块具有构成系统的接口，接口是能传递功能。 ⑤模块在其功能和结构上具有相似性。
满意？ Y 完成
a)
a) 模块划分过程 b) 模块创建过程 c) 方案设计过程
模块的设计要求
功能分析
原理解答方案
模块初步结构
N
满意？
Y 完成
b)
模块的设计
(1)模块的功能设计 1)模块功能属性的确定。 2)多个模块功能属性关系的确定。
(2)模块的结构设计
(3)模块的接口设计 1)模块接口的功能相接口方式。 2)模块接口在设计时应注意的问题 ①产品的模块化组件的接口属性。 ②同一产品模块化组件接口的标准化。 ③产品装配和拆除的难易程度。
包括：
• 对产品系统进行模块化分析，划分模块 • 通过对模块的功能和结构设计使模块系列化、
通用化，并设计 标准的模块接口
• 根据用户需求拼合模块构成不同的产品。
模块化设计的步骤
模块化设计分为两个不同过程： • 系列模块化产品研制过程——根据市场调
研结果对整个系列进行模块化设计，是系 列产品研制过程； • 单个产品的模块化设计过程——需要根据 用户的具体要求对模块进行选择和组合， 并加以必要的设计计算和校核计算，本质 上是选择及组合过程。
模块
模块是一组同时具有相同功能和相同 结合要素、而具有不同性能或用途甚至 不同结构特征、但能互换的单元。
模块的结构特点：模块组合应具有相 同的结合要素，包括联结部形状、尺 寸、联接件之间的配合或啮合参数等。
模块的特征
（1）模块应具有相对独立性。 相对独立的功能。 相对独立的结构。
（2）标准性。是一种标准单元，具有互换性和兼容性 （3）层次性。一级模块；二级模块，…，组件，零件… （4）模块能适应市场需求变化，具有对产品快速应变能
模块化设计流程
市场调查、分析用户需求
确定新产品开发任务
若
确定要进行模块化改造的产品并对其进行功能分析、功能分解与结构分
模
析
块
若
经
整
机
对该产品进行模块划分
考 核
经
不
考
能
核
对划分出的模块及其接口进行规范化、标准化、系列化
满
不
足
能
要
满
根据新产品开发任务确定的系列型谱开发尚没有的模块并进行系列
求
足
化
要
求
模块考核
全系列的模块种类及各产品使用的模块种类和数 量； 编制所有产品的模块组和模块目录表，标明各产品 和模块组的组成； 编制系列通用的制造与验收条件、合格证明书及装 箱单； 编制模块式的使用说明，以适应不同产品、不同模 块的需要。
模块化设计的准备 ——产品规划
包括：产品聚类分析——产品矩阵表达——构建 产品平台
③ 特殊功能（相应模块称为特殊模块） 是表征系统中某种或某几种产品特殊 的、使之更完善或有所扩展的功能。例如，仪表车床中的球面切削装置模 块，储油船中增加的石油加工设备等。
④ 适应功能（相应模块称为适应模块） 是为了和其他系统或边界条件相适应所 需要的可临时改变的功能。它的尺寸基本确定，只是由于上述未能预知的条 件，某个（些）尺寸须根据当时情况予以改变，以满足预定要求。一些厚度 尺寸可变的垫块即可构成这种性质的模块。
整机考核
建立模块化生产管理系统
完成模块化系列产品设计
1）系列模块化产品研制过程的具体 的步骤
• 1）市场调查与分析 • 2）进行产品功能分析，拟定产品系列型谱 • 3）确定参数范围和主参数 • 4）确定模块化设计类型，划分模块 • 5）模块结构设计，形成模块库 • 6）编写技术文件
技术文件内容
技术文件主要包括以下内容： 编制模块组合与配置各产品的关系表，其中应包括
⑤ 用户专用功能 指某些不能预知的、由用户特别指定的功能，该功能由于其不 确定性和极少重复，专用模块结合由非模块化单元实现。
对整个产品系列而言，①—④功能的模块相应于纯模块化产品系统类型；⑤功能 的模块相应于混合产品系统类型。
加工中心的模块构成
模块化产品
• 由模块构成的系统统称为模块系统 • 由模块构成的产品称为模块化产品
用模块化产品方案设计系统进行产 品方案设计的一般过程
用户要求
方案生成 模块选择
模块管理
模块 数据库
要设计新模块
模块组合 评价决策 N
满意 Y
输出
模块创建
模块 图形库
模块化设计的三个过程
市场需求分析
确定产品范围
功能分析
模块划分 N
满意？ Y
完成 a)
市场需求分析 确定产品范围
功能分析 模块划分 N
• 模块化产品族：基型和变形模块化产 品的集合。根据组成结构模块系列不 同，产品族有横系列、纵系列、跨系 列产品族等几种形式。
