功率表

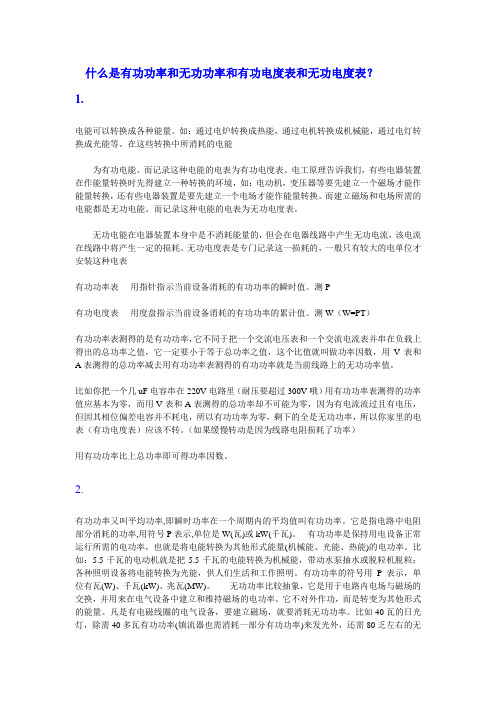

什么是有功功率和无功功率和有功电度表和无功电度表？
什么是有功功率和无功功率和有功电度表和无功电度表？1.电能可以转换成各种能量。
如：通过电炉转换成热能，通过电机转换成机械能，通过电灯转换成光能等。
在这些转换中所消耗的电能为有功电能。
而记录这种电能的电表为有功电度表。
电工原理告诉我们，有些电器装置在作能量转换时先得建立一种转换的环境，如：电动机，变压器等要先建立一个磁场才能作能量转换，还有些电器装置是要先建立一个电场才能作能量转换。
而建立磁场和电场所需的电能都是无功电能。
而记录这种电能的电表为无功电度表。
无功电能在电器装置本身中是不消耗能量的，但会在电器线路中产生无功电流，该电流在线路中将产生一定的损耗。
无功电度表是专门记录这一损耗的，一般只有较大的电单位才安装这种电表有功功率表----用指针指示当前设备消耗的有功功率的瞬时值。
测P有功电度表----用度盘指示当前设备消耗的有功功率的累计值。
测W（W=PT）有功功率表测得的是有功功率，它不同于把一个交流电压表和一个交流电流表并串在负载上得出的总功率之值，它一定要小于等于总功率之值，这个比值就叫做功率因数，用V表和A表测得的总功率减去用有功功率表测得的有功功率就是当前线路上的无功功率值。
比如你把一个几uF电容串在220V电路里（耐压要超过300V哦）用有功功率表测得的功率值应基本为零，而用V表和A表测得的总功率却不可能为零，因为有电流流过且有电压，但因其相位偏差电容并不耗电，所以有功功率为零，剩下的全是无功功率，所以你家里的电表（有功电度表）应该不转。
（如果缓慢转动是因为线路电阻损耗了功率）用有功功率比上总功率即可得功率因数。
2.有功功率又叫平均功率,即瞬时功率在一个周期内的平均值叫有功功率。
它是指电路中电阻部分消耗的功率,用符号P表示,单位是W(瓦)或kW(千瓦)。
有功功率是保持用电设备正常运行所需的电功率，也就是将电能转换为其他形式能量(机械能、光能、热能)的电功率。
比如：5.5千瓦的电动机就是把5.5千瓦的电能转换为机械能，带动水泵抽水或脱粒机脱粒；各种照明设备将电能转换为光能，供人们生活和工作照明。
常用机械设备用电功率表

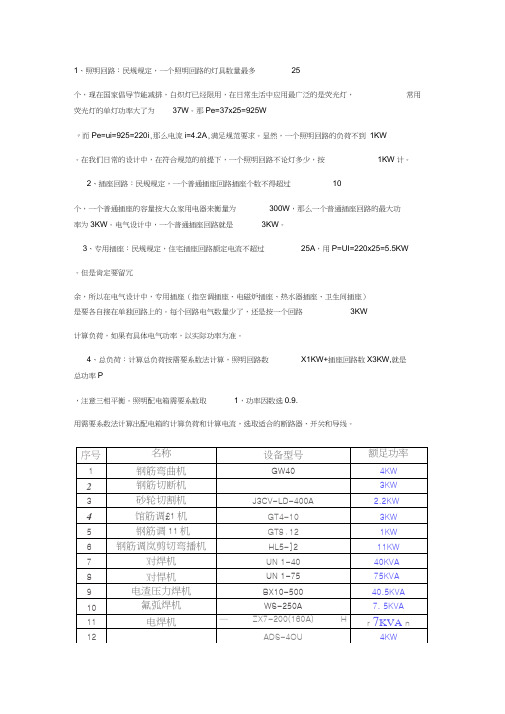

1、照明回路：民规规定，一个照明回路的灯具数量最多25个，现在国家倡导节能减排，白炽灯已经限用，在日常生活中应用最广泛的是荧光灯，常用荧光灯的单灯功率大了为37W。
那Pe=37x25=925W。
而Pe=ui=925=220i,那么电流i=4.2A,满足规范要求。
显然，一个照明回路的负荷不到1KW。
在我们日常的设计中，在符合规范的前提下，一个照明回路不论灯多少，按1KW计。
2、插座回路：民规规定，一个普通插座回路插座个数不得超过10个，一个普通插座的容量按大众家用电器来衡量为300W，那么一个普通插座回路的最大功率为3KW。
电气设计中，一个普通插座回路就是3KW。
3、专用插座：民规规定，住宅插座回路额定电流不超过25A，用P=UI=220x25=5.5KW。
但是肯定要留冗余，所以在电气设计中，专用插座（指空调插座、电磁炉插座、热水器插座、卫生间插座）是要各自接在单独回路上的。
每个回路电气数量少了，还是按一个回路3KW计算负荷，如果有具体电气功率，以实际功率为准。
4、总负荷：计算总负荷按需要系数法计算，照明回路数X1KW+插座回路数X3KW,就是总功率P，注意三相平衡。
照明配电箱需要系数取1，功率因数选0.9.用需要系数法计算出配电箱的计算负荷和计算电流，选取适合的断路器、开关和导线。
施匸机械设备用电计JZ辎时用电计舜:P=1.05XiKlL P1)/(K?L 1式中:P---总需用客量IKT)P1---电动机狈定」F2-一电焊机瓠"走容R(K怕K1-A-电和机需跌系炕.方盍號用KLO. 3申K2-一电即机额定容量系数，査衷采用K2=0. 6———也工机的带均切:'T川忍cos M). 75E Pl-84. 65KW- £P2-L17KX r AK]=0. 5h K3=O<lb. cos =0. 75P=l. ]x (K1L Pl/coa +K2L P2+P3)7JXg5X&4・55/0.7S+0.6X117+171*6)=325.05KVA。
指针式三相交流功率表
指针式三相交流功率表是一种用于测量三相交流电功率的仪表。
在工业和商业用电中，三相交流电能广泛应用，因此功率表是重要的电力测量设备之一。
这篇文章将介绍指针式三相交流功率表的工作原理、结构组成、应用领域以及优缺点等方面的内容。
### 工作原理：指针式三相交流功率表的工作原理基于电磁感应法。
当交流电通过电流线圈时，会在电流线圈内产生一个与电流大小和相位相关的旋转磁场。
这个旋转磁场会与另一个固定的磁场相互作用，产生一个力矩，使得指针转动。
通过测量指针的转角，可以得到电流的大小和相位信息，从而计算得到功率。
### 结构组成：1. **电流线圈：** 电流线圈是功率表的核心部件之一。
它通常包括三个线圈，分别与三相电流连接。
当三相电流通过线圈时，会在每个线圈内产生一个旋转磁场。
2. **电压线圈：** 电压线圈用于测量电压，同样有三个，分别与三相电压连接。
它们的作用是为功率表提供相应的电压信号，以用于计算功率因数。
3. **力矩平衡系统：** 该系统由指针、旋转磁场产生的铁芯以及控制系统组成。
力矩平衡系统通过旋转磁场的力矩和弹簧力的平衡，使得指针指向对应的功率值。
4. **显示系统：** 指针的转动通过传动系统与数字表盘或刻度盘相连接，用于显示功率值。
通常，功率表还会配有累计器，用于累计功耗。
### 应用领域：指针式三相交流功率表广泛应用于电力系统、工矿企业、商业建筑等领域。
其主要用途包括：1. **电力计费：** 用于对用户的电能消耗进行计量，作为电力计费的依据。
2. **电能管理：** 通过监测功率值，对用电行为进行分析，实现电能的有效管理和优化。
3. **电力监控：** 作为电力系统监测和管理的工具，用于实时监测电能的使用情况。
4. **设备性能测试：** 在工业生产中，用于测试设备的功率性能，确保设备正常运行。
### 优缺点：#### 优点：1. **成本较低：** 相较于一些高级数字功率表，指针式三相交流功率表的制造成本相对较低，适合广泛应用。
功率表的使用方法
电动式功率表的使用方法一、电动式功率表的结构及工作原理电动式功率表的结构如图2-1所示。
它的固定部分是由两个平行对称的线圈1组成，这两个线圈可以彼此串联或并联连接，从而可得到不同的量限。
可动部分主要有转轴和装在轴上的可动线圈2，指针3，空气阻尼器4，产生反抗力矩和将电流引入动圈的游线5组成。
电动式功率表的接线如图2-2所示，图中固定线圈串联在被测电路中，流过的电流就是负载电流，因此，这个线圈称为电流线圈。
可动线圈在表内串联一个电阻值很大的电阻R 后与负载电流并联，流过线圈的电流与负载的电压成正比，而且差不多与其相同，因而这个线圈称为电压线圈。
固定线圈产生的磁场与负载电流成正比，该磁场与可动线圈中的电流相互作用，使动圈产生一力矩，并带动指针转动。
在任一瞬间，转动力矩的大小总是与负载电流以及电压瞬时值的乘积成正比，但由于转动部分有机械惯性存在，因此偏转角决定于力矩的平均值，也就是电路的平均功率，即有功功率。
图2-1 电动式功率表的结构RI**负载图2-2 功率表的两种接线方式RI**负载(a)(b)由于电动式功率表是单向偏转，偏转方向与电流线圈和电压线圈中的电流方向有关。
为了使指针不反向偏转，通常把两个线圈的始端都标有“*”或“±”符号，习惯上称之为“同名端”或“发电机端”，接线时必须将有相同符号的端钮接在同一根电源线上。
当弄不清电源线在负载哪一边时，针指可能反转，这时只需将电压线圈端钮的接线对调一下，或将装在电压线圈中改换极性的开关转换一下即可。
图2-2（a ）和2-2（b ）的两种接线方式，都包含功率表本身的一部分损耗。
在图2-2（a ）的电流线圈中流过的电流显然是负载电流，但电压线圈两端电压却等于负载电压加上电流线圈的电压降，即在功率表的读数中多出了电流线圈的损耗。
因此，这种接法比较适用于负载电阻远大于电流线圈电阻（即电流小、电压高、功率小的负载）的测量。
如在日光灯实验中镇流器功率的测量，其电流线圈的损耗就要比负载的功率小得多，功率表的读数就基本上等于负载功率。
功率计算公式表
功率计算公式表
功率计算公式表：
1、功率（P）= 电压（V）× 电流（I）
2、功率（P）= 功率因数（Cosφ）× 电压（V）× 电流（I）
3、有功功率（P）= 电压（V）× 电流（I）× 功率因数（Cosφ）
4、无功功率（Q）= 电压（V）× 电流（I）× 正切（tanφ）
5、视在功率（S）= 视在有功功率（PA）2 + 视在无功功率（QA）2
6、视在有功功率（PA） = 电压（V）× 电流（I）× 功率因数（F）
7、视在无功功率（QA） = 电压（V）× 电流（I）× 正切（tanθ）
8、电能（E）＝有功功率（P）× 时间（t）
9、电容器功率（PC）＝（2倍PI频率×电容量）平方电压平方
10、电感器功率（PL）＝（2倍PI频率×电感量）平方电流平方
11、功率因数（Pf）＝有功功率（P）÷ 视在有功功率（PA）
12、功率比（PR）＝有功功率（P）÷ 无功功率（Q）
13、负载功率因数（PY）＝有功负载功率（PL）÷ 总有功功率（PT）
14、功率因子（PF）＝有功功率（P）÷ 总有功功率（PT）
15、电流吸收因数（CI）＝电流平均值（IA）÷ 电流瞬间值（IS）
16、线损系数（KL）＝有功功率（P）÷ 电压（V）÷ 电流（I）。
功率表使用注意事项
使用功率表时需要注意以下事项：
安全使用：在使用功率表之前，确保仔细阅读和理解使用说明书，了解安全操作规范。
确保仪器和电源的安全可靠，并遵守相关的安全标准和规定。
电气安全：在测量电路之前，确保电源已经关闭，并断开电源连接。
避免直接接触电路上的裸露导体和电源。
选择正确的量程：根据待测电路的功率范围，选择合适的功率表量程。
使用过大或过小的量程可能导致不准确的测量结果或仪器损坏。
正确连接：将功率表的正负极正确连接到待测电路上。
确保连接牢固，避免接触不良或松动导致测量误差。
测量稳定：在进行功率测量时，尽量保持待测电路的稳定状态，避免快速变化或干扰信号对测量结果的影响。
注意测量误差：功率表有一定的测量误差范围，需要在使用时考虑。
如果需要高精度的测量，可以选择更精确的功率表或进行校准。
温度和湿度限制：一些功率表对工作环境的温度和湿度有限制。
确保在规定的工作环境范围内使用，避免过高或过低的温度和湿度对仪器性能的影响。
维护保养：定期进行功率表的维护保养，包括清洁仪器表面、校准和检查电池或电源连接等。
遵循制造商提供的维护指南和建议。
需要注意的是，以上是一般的注意事项，实际使用中可能会因不同的功率表型号和品牌而有所差异。
建议在使用功率表之前，详细阅读产品说明书，并按照制造商的建议进行操作。
如有需要，可以向专业人士咨询或寻求技术支持。
试验室主要设备电压功率表
房间
序号
名称
型号
电压(V)
功率(W)
沥青原材室
1
全自动车辙试验仪
YLDCZ-6
380
3500
2
车辙试样轮碾成型机
YLDCX-6S
380
3500
3
全自动沥青混合料抽提仪
/
380
5000
4
排气扇
/
220
300
5
空调
/
220
3250
土工室
6
多功能电动击实仪
BKJ-Ⅲ
380
370
7
电热鼓风干燥箱
220
3000
74
日光灯（常用）
/
220
800
75
空调（三台）
220
9750
合计（独立计算）
18650
说明：以上是试验室主要设备全开情况下的统计，有的用电量小的没有统计如：电子天平，电子称，电风扇，通风橱的排气扇，勃氏透气比表面积仪，氯离子测定仪（不常用）
DYD-LD-D
220
100
水
室
67
维卡软化温度测定仪
VRZ-A型
220
1500
68
管材耐压试验机
SG-1-110
220
7000
69
制样机
SG-ZY-E
220
550
70
落锤冲击试验机
LC-A
220
1000
合计
办
公
室
71
打印机（二台）
/
220
2100
72
电脑（十台）
/
功率表的注意事项
量程选择 选择功率表的量程就是选择功率表中的电流量程和电压量程。使用时应使功率表中的电流量程不小于负载电流，电压量程不低于负载电压，而不能仅从功 率量程来考虑。例如，两只功率表，量程分别是IA、300V和2A、150V，由计算可知其功率量程均为300W，如果要测量一负载电压为220V、电流 为IA的负载功率时应逸用 IA、300V的功率表，而2A、150V的功率表虽功率量程也大于负载功率，但是由于负载电压高于功率表所能承受的电压150V，故不能使用。所以，在 测量功率前要根据负载的额定电压和额定电流来选择功率表的量程。
测量线路 电动系测量机构的转动力矩方向和两线圈中的电流方向有关，为了防止电动系功率表的指针反偏，接线时功率表电流线圈标有“·”号的端钮必须接到电 源的正极端，而电流线圈的另一端则与负载相连，电流线圈以串联形式接入电路中。功率表电压线圈标有“·”号的端钮可以接到电源端钮的任一端上，而另一电压 端钮则跨接到负载的另一端，。
当负载电阻远远大于电流线圈的电阻时，应采用电压线圈前接法。这时电压线圈的电压是负载电压和电流线圈电压之和，功率表测量的是负载功率和电流 线圈功率之和。如果负载电阻远远大于电流线圈的电阻，则可以略去电流线圈分压所造成的影响，测量结果比较接近负载的实际功率值。
当负载电阻远远小于电压线圈电阻时，应采用电压线圈后接法 。这时电压线圈两端的电压虽然等于负载电压，但电流线圈中的电流却等于负载电流与功率表电压线圈中的电流之和，测量时功率读数为负载功率与电压线圈功率之和。由于此时负载电阻远小于电压线圈电阻，所以电压线圈分流作用大大减小，其对测量结果的影响也可以大为减小。
如界被测负载本身功率较大，可以不考虑功率表本身的功率对测量结果的影响，则两种接法可以任意选择。但最好选用电压线圈前接法，因为功率表中电流线圈的功率一般都小于电压线圈支路的功率。
正确读数 一般安装式功率表为直读单量程式，表上的示数即为功率数。但便携式功率表一般为多量程式，在表的标度尺上不直接标注示数，只标注分格。在选用不 同的电流与电压量程时，每一分格都可以表示不同的功率数。在读数时，应先根据所选的电压量程U、电流量程I以及标度尺满量程时的格数&，求出每格 瓦数（又称功率表常数）C，然后再乘上指针偏转的格数夕，就可得到所测功率P
功率表知识
二 D34W 型单相功率表一、D34W 型单相功率表的使用电动式功率表亦称瓦特表，在交流电路中测量交流负载的平均消耗功率。
图1.2.1 功率表内部接线功率表内部装有一个固定线圈（定圈）和一个可转动线圈（动圈），接线如图1.2.1所示。
功率表一般有两个电流量限和三个电压量限。
图1.2.1中的电流线圈是由两个完全相同的线圈组成，线圈的额定电流为I N 。
当两个线圈串联组成电流线圈时，功率表电流量限为I N 。
见图1.2.2(a)，当两个线圈并联组成电流线圈时，功率表电流量限为2I N ，见图1.2.2(b)。
功率表电压量限的改变，类似于电压表量程改变的方法，用在电压线圈中串接不同阻值的电阻来实现，如图1.2.3所示。
图1.2.2 功率表电流线圈接法功率表的功率量限要根据所选的电压量限、电流量限及所用功率表的功率因数来确定，所以一般功率表只标分格数，不标注瓦特数，不同量限，每一分格代表不同的瓦数。
被测功率P 可由下式计算：ααϕ∙=N N N I U P 0cos其中：N U ————所选瓦特表的电压量限；N I ———— 所选瓦特表的电流量限；0cos ϕ———瓦特表功率因数；N α———— 标尺满刻度分格数；α————测量时标尺偏转格数。
例如，所使用的瓦特表，选择N U = 300V ，N I = 0. 5A ，该表的功率因数0cos ϕ= 0. 2（标在刻度盘下方，当0cos ϕ=1时，有时不标出)，则满刻度N α所代表的电功率：0cos ϕN N I U P == 300×0.5×0.2 = 30（W ）此即表明该组合的功率量限为30W 。
若测得指针偏转刻度为α，所测功率则为αα∙=N P 30图1.2.3 功率表电压量程 图1.2.4 功率表实际接线功率表的正确接法是：将标有“＊”号的电流端钮接至电源一端，另一个电流端钮接至负载，如图1.2.4，此种接法是将电流线圈串联接入电路中；标有“＊”号的电压端钮要根据负载的大小接至电流端钮的某一端，另一个电压端钮则跨接到负载的另一侧，此时电压线圈并联接入电路中，见图1.2.1和图1.2.4。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三相有功功率表
三相有功功率表的工作原理与单相有功功率表的相同，在结构上分为二元三相功率表和三元三相
功率表。
①二元三相功率表。根据两表法原理构成，它有两个独立单元，每一个单元就是一个单相功
率表，这两个单元的可动部分机械地固定在同一转轴上。因此，用这种仪表测量时，其读数是这
两个独立单元共同作用的结果。这种二元三相功率表适合于测量三相三线制交流电路的有功功
率。
二元三相功率表的内部线路如图1所示。它的面板上有7个接线端钮，接线方法如图2所
示。接线时应遵循下列两条原则。
图1 二元三相功率表的内部线路
图2 二元三相功率
a.两个电流线圈At、A3可以任意串联接入被 表的接线方法
测三相三线制电路的两线，使通过线圈的电流为三相电路的线电流，同时应注意将发电机端
接到电源侧。
b.两个电压线圈Bt和砀通过Ut端钮和U3端钮分别接至电流线圈At和A3所在的线上，
而U2端钮接至三相三线制电路的另一线上。
②三元三相功率表。根据三表法原理构成，它有三个独立单元，每一单元就相当于一个单相
功率表，三个单元的可动部分都装置在同一转轴上，因此它的读数就取决于这三个单元共同作用
的结果。三元三相功率表适用于测量三相四线制交流电路的功率。
三元三相功率表的面板上有10个接线端钮，其中电流端钮6个、电压端钮4个。接线时应
注意将接中性线的端钮接至中性线上；3个电流线圈分别串联接至3根相线中；而3个电压线
圈分别接至各自电流线圈所在的相线上，三元三相功率表的接线方法如图3所示。
图3 三元三相功率表的接线方法
