高支模方案(1)
高支模施工方案
1.1高支模施工方案1.1.1施工部署1.1.1.1高支模施工整体思路（1）针对高支模的特点, 经我们分析, 高支模的主要承重部分是支撑, 而模板支撑的设计计算出自脚手架设计计算, 但它与脚手架有一定的差别, 主要是: 一是承受垂直荷载大; 二是在施工中砼输送、倾倒、振捣混凝土作业会增加垂直、水平荷载, 使它产生较大的振摆; 三是它无刚性连墙杆牵拉约束摆动, 因此, 这对模板支撑稳定, 尤其是对高支模的稳定很不利。
（2）高支模坍塌事故都是失稳破坏造成的, 而且都是先从局部坍塌, 使钢筋混凝土牵动模板支撑往坍塌处倾倒, 造成大面积坍塌。
因此, 针对高支模承受荷载和结构特点, 增大荷载分项系数, 设置水平拉杆, 设置剪刀撑、设置斜撑加固, 以提高高支模的整体稳定强度。
根据本工程不同部位高支模特点以及代表性不同, 我们对取较大截面的梁及支模高度较高的板进行构造设计及验算。
1.1.1.2主要高支模体系选型一览表1.1.2高支撑架的构造和施工要求除了要遵守《扣件架规范》的相关要求外, 还要考虑以下内容: （1）模板支架的构造要求: a.立杆之间必须按步距满设双向水平杆, 确保两方向足够的设计刚度; b.梁和楼板荷载相差较大时, 可以采用不同的立杆间距, 但只宜在一个方向变距, 而另一个方向不变。
（2）立杆步距的设计: a.当架体构造荷载在立杆不同高度轴力变化不大时, 可以采用等步距设置; b.当中部有加强层或支架很高, 轴力沿高度分布变化较大, 可采用下小上大的变步距设置, 但变化不要过多;（3）高支撑架步距以0.9--1.5m为宜, 不宜超过1.5m。
（4）整体性构造层的设计: a.双水平加强层在支撑架的顶部和中部每隔10--15m设置, 四周和中部每10--15m设竖向斜杆, 使其具有较大刚度和变形约束的空间结构层; b.在任何情况下, 高支撑架的顶部和底部（扫地杆的设置层）必须设水平加强层。
（5）剪刀撑的设计: a.沿支架四周外立面应满足立面满设剪刀撑; b.中部可根据需要并依构架框格的大小, 每隔10--15m设置。
箱涵高支模专项方案
一、编制依据1. 《公路桥涵施工技术规范》JTJ041-2008；2. 《城镇道路工程施工与质量验收规范》JJC1-2008；3. 施工图纸及有关设计文件。
二、工程概况本工程为某城市道路箱涵施工项目，箱涵采用钢筋混凝土结构，分为顶板、底板和侧墙三部分。
箱涵高支模施工主要针对顶板部分，其结构形式为单孔箱涵，顶板厚度为30cm，底板厚度为40cm，侧墙厚度为30cm。
三、专项方案1. 支模材料（1）模板：采用组合钢模板，模板尺寸为1200mm×2400mm，满足施工要求。
（2）支撑体系：采用48钢管作为支撑，间距为1.5m，水平支撑采用50mm厚木板。
（3）剪刀撑：剪刀撑间距为2m，采用φ48mm钢管，斜杆与地面夹角为45°。
2. 施工工艺（1）测量放线：根据设计图纸，放出箱涵中心线、边线和中轴线，并用墨斗弹出边、轴墨线。
（2）模板安装：按照放线结果，安装顶板模板，确保模板平整、牢固。
（3）支撑体系搭建：按照模板尺寸，搭建支撑体系，确保支撑间距符合要求。
（4）剪刀撑设置：在支撑体系上设置剪刀撑，保证结构稳定性。
（5）混凝土浇筑：浇筑混凝土前，检查模板、支撑体系和剪刀撑，确保其符合要求。
浇筑过程中，注意控制混凝土坍落度，防止产生裂缝。
3. 质量控制（1）模板安装：确保模板平整、牢固，无变形。
（2）支撑体系：确保支撑间距、剪刀撑设置符合要求，保证结构稳定性。
（3）混凝土浇筑：控制混凝土坍落度，防止产生裂缝。
（4）施工过程中，加强监督检查，发现问题及时整改。
4. 安全措施（1）施工人员必须佩戴安全帽、安全带等防护用品。
（2）施工区域设置安全警示标志，防止无关人员进入。
（3）施工过程中，注意高空作业安全，防止物体坠落。
（4）混凝土浇筑过程中，防止水泥浆溅入眼睛。
四、进度安排（1）模板安装：3天（2）支撑体系搭建：2天（3）剪刀撑设置：1天（4）混凝土浇筑：3天（5）养护：7天总计：15天五、总结本专项方案针对箱涵高支模施工，从材料、工艺、质量控制和安全措施等方面进行了详细阐述。
高支模施工方案(高度5.2m 附图)最终版
高支模施工方案(高度5.2m 附图)最终版在建筑施工中，高支模是一种常用的支模工法，适用于高度较大的混凝土结构施工。
本文将介绍一种高度达5.2米的高支模施工方案，并附有详细的施工图纸。
一、施工准备1.材料准备：高支模所需的主要材料包括钢管、连接件、钢筋等。
确保材料质量合格，并按照设计要求进行采购。
2.施工人员培训：施工人员应经过专业培训，了解高支模的搭建及拆除流程，并严格按照规范操作。
3.施工方案确认：根据设计图纸，确认高支模的搭建方案和施工程序，及时调整设计方案中的临时支撑及土方开挖等工序。
二、施工流程1. 搭建支撑系统1.确定支模的具体位置和高度，根据设计要求密布支撑立柱。
2.安装支撑横梁，确保其横平竖直，稳固连接于支撑立柱上。
2. 安装模板1.根据设计图纸要求，将模板板件按照平面尺寸排列在支撑横梁上。
2.用连接件将各个板件连接牢固，确保整体结构稳定。
3.测量模板的水平和垂直度，调整后固定。
3. 浇筑混凝土1.在模板内设置钢筋，并确保其位置准确。
2.根据设计要求进行混凝土的配制和浇筑，注意混凝土坍落度和浇筑质量。
4. 拆除支模1.混凝土充分凝固后，按照设计要求拆除模板和支撑系统。
2.注意拆除过程中的安全及施工现场的整理和清理。
三、施工图纸施工图纸请见附件。
通过本文的介绍，相信大家对高支模施工方案有了更深入的了解。
在实际施工中，一定要严格按照设计要求和施工流程操作，确保施工质量和安全。
如有任何疑问或需要进一步了解的地方，请及时咨询相关专业人士。
高支模专项施工方案
高支模专项施工方案高支模专项施工方案一、施工目标本次高支模专项施工的目标是确保施工工程质量达到设计要求，保证工程的安全。
二、施工内容1. 高支模材料的采购与准备：根据设计要求，采购高质量的钢筋、混凝土及高支模板，并进行材料的检测和验收工作。
2. 施工人员的培训和配备：对参与施工的人员进行培训，确保他们能熟练掌握高支模施工的操作技巧，并保证施工人员的安全防护用具齐全。
3. 施工方案的制定：根据设计图纸和施工要求制定详细的施工方案，并将其与参与施工的各方进行沟通和确认。
4. 施工现场的准备：对施工现场进行清理和平整工作，确保施工区域没有任何杂物和障碍物，并进行必要的标识和围挡工作。
5. 确定高支模的施工顺序：根据施工方案，确定不同部位的施工顺序，确保施工流畅，并对关键部位进行重点保护。
6. 高支模的搭建和拆除：根据施工方案和设计要求，进行高支模的搭建和拆除工作，确保支模的稳定性和合理性。
7. 现浇混凝土的浇筑和养护：根据施工方案，对高支模内进行混凝土的浇筑工作，并做好养护工作，确保混凝土的强度和质量。
8. 施工进度和质量的控制：对施工进度和质量进行有效的控制，通过现场检查和检测手段，确保施工工作符合设计要求。
三、施工安全措施1. 施工现场设置警示标志和围护栏，做好安全宣传教育工作，确保施工人员遵守安全操作规程。
2. 施工人员必须佩戴安全防护用具，如安全帽、防护眼镜、手套等。
3. 建立施工安全督查制度，对施工现场进行定期巡查和安全检查，及时发现和处理存在的安全隐患。
四、施工质量控制1. 结合设计要求，进行现场检查和验收，确保高支模的尺寸和平整度符合要求。
2. 对高支模的固定和支撑进行检测和验收，确保支模的稳定性和可靠性。
3. 对现浇混凝土的坍落度、均匀性和强度进行检测，确保混凝土的质量达到要求。
五、施工进度安排根据施工方案，合理安排施工进度，注重施工工序的流畅和衔接，避免影响整体施工进度。
六、施工经费根据施工方案和工程需求，编制详细的施工经费预算，并严格按照预算进行材料采购和消耗。
4.8高支模施工方案1

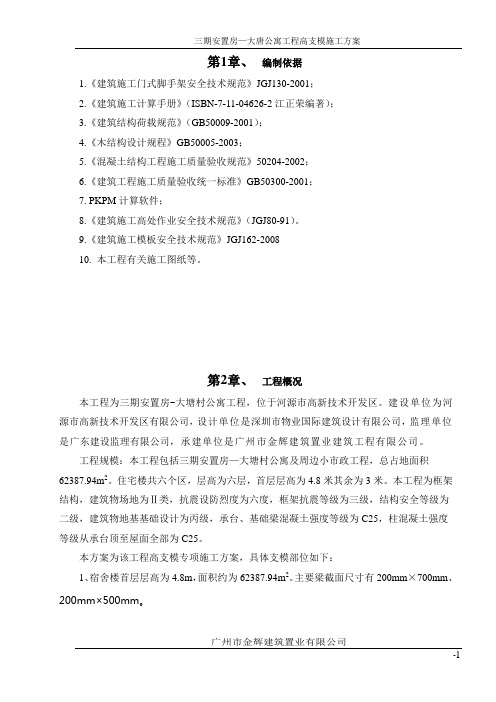

第1章、编制依据1.《建筑施工门式脚手架安全技术规范》JGJ130-2001；2.《建筑施工计算手册》（ISBN-7-11-04626-2江正荣编著）；3.《建筑结构荷载规范》（GB50009-2001）；4.《木结构设计规程》GB50005-2003；5.《混凝土结构工程施工质量验收规范》50204-2002；6.《建筑工程施工质量验收统一标准》GB50300-2001；7. PKPM计算软件；8.《建筑施工高处作业安全技术规范》（JGJ80-91）。
9.《建筑施工模板安全技术规范》JGJ162-200810. 本工程有关施工图纸等。
第2章、工程概况本工程为三期安置房-大塘村公寓工程，位于河源市高新技术开发区。
建设单位为河源市高新技术开发区有限公司，设计单位是深圳市物业国际建筑设计有限公司，监理单位是广东建设监理有限公司，承建单位是广州市金辉建筑置业建筑工程有限公司。
工程规模：本工程包括三期安置房—大塘村公寓及周边小市政工程，总占地面积62387.94m2。
住宅楼共六个区，层高为六层，首层层高为4.8米其余为3米。
本工程为框架结构，建筑物场地为Ⅱ类，抗震设防烈度为六度，框架抗震等级为三级，结构安全等级为二级，建筑物地基基础设计为丙级，承台、基础梁混凝土强度等级为C25，柱混凝土强度等级从承台顶至屋面全部为C25。
本方案为该工程高支模专项施工方案，具体支模部位如下：1、宿舍楼首层层高为4.8m，面积约为62387.94m2。
主要梁截面尺寸有200mm×700mm、200mm×500mm。
第3章、施工准备3.1技术准备在施工前进行图纸会审及完善施工组织设计方案这两项工作，并组织施工人员认真学习施工图纸、会审记录、施工方案和施工规范等技术文件，做好三级安全技术交底工作，减少和避免施工误差。
3.2物资准备(1)材料准备：确保材料质量合格，材料供应满足使端面等的偏差应符合规范的规定；门架、钢管宜涂有防不锈漆；旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝大螺栓必须更换；新、旧扣件均应进行防锈处理，并对多次使用的受力材料作必要的强度测试。
高支模专项施工方案 (1)
市五中法院和市检察院五分院业务用房项目高支模支撑体系专项施工方案重庆建工住宅建设有限公司市五中法院和市检察院五分院项目部二○一七年七月十二日编制人：目录一、工程概况 (3)（一）、参建单位 (3)（二）、分部分项工程概况 (3)(三)、施工要求和技术保证措施 (3)二、编制依据……………………………………………………………………….错误!未定义书签。
三、施工计划 (4)（一）施工进度计划 (4)（二）、材料进场计划 (4)（三）、主要施工设备机具计划 (7)四、施工工艺技术 (7)（一）、技术参数（详见第8页的模板设计一览表 (7)（二）、施工流程 (12)（三）、施工方法……………………………………………………………………错误!未定义书签。
（四）、检查验收……………………………………………………………………错误!未定义书签。
（五）、施工注意事项………………………………………………………………错误!未定义书签。
（六）、模板安装及混凝土浇筑方法和有关事项…………………………………错误!未定义书签。
五、施工安全保证措施…………………………………………………………….错误!未定义书签。
（一）、组织保障 (19)（二）、安全技术措施 (20)(三)、预防高空坠落事故安全技术措施 (20)（四）其他安全措施 (21)（五）、监测监控措施 (22)（六）、安全应急预案 (23)六、劳动力计划 (27)七、高支模计算书及相关图纸 (29)高支模支撑体系专项施工方案一、工程概况（一）、参建单位工程地点：重庆市渝中区高九路虎头岩彭家花园遂道口工程名称：市五中法院和市检察院五分院业务用房项目建设规模：结构类型：钢筋混凝土框架结构工期要求：400天建设单位：重庆市第五中级人民法院、重庆市人民检察院第五分院代建单位：重庆市城市建设发展有限公司设计单位：重庆市中机中联工程有限公司监理单位：重庆联盛建设项目管理有限公司施工单位：重庆建工住宅建设有限公司（二）、分部分项工程概况本工程高支模位置为：市五中法院和市检察院五分院业务用房项目，高支模轴线范围：审判楼屋面E-F/9-14轴，搭设高度为米；审判楼七层F-T/9-14轴，搭设高度米；审判楼入口大厅7-16/A-C轴，搭设高度为米，长米，宽米，面积约平方米，此部分梁尺寸分别为300×900mm、300×750mm、400×1600、700×2400mm等，柱1200×1200mm、1200×1100mm。
高支模作业专项方案
一、方案背景随着我国经济的快速发展，建筑施工行业日益繁荣。
然而，在建筑施工过程中，高支模作业由于涉及面广、技术难度大、安全风险高，一直是施工安全管理的重点和难点。
为切实保障高支模作业的安全，提高施工质量，本方案特制定以下专项方案。
二、方案目标1. 提高高支模作业安全管理水平，降低安全事故发生率。
2. 确保高支模作业过程中，施工质量达到规定要求。
3. 建立健全高支模作业管理制度，实现规范化、标准化作业。
三、方案内容1. 组织管理（1）成立高支模作业专项领导小组，负责组织、协调、监督高支模作业的全过程。
（2）明确各岗位人员职责，落实责任到人。
2. 技术措施（1）严格审查设计图纸，确保设计合理、安全。
（2）选用合格的高支模材料，加强材料检验。
（3）对高支模进行加固、支撑，确保其稳定性。
（4）对施工人员进行技术培训，提高其操作技能和安全意识。
3. 安全措施（1）严格执行安全操作规程，确保作业安全。
（2）加强施工现场巡查，及时发现并整改安全隐患。
（3）配备必要的安全防护设施，如安全带、安全网等。
（4）定期对施工人员进行安全教育培训，提高安全意识。
4. 质量控制（1）严格按照施工图纸和规范要求进行施工。
（2）加强施工过程监控，确保施工质量。
（3）对施工过程中出现的问题及时进行整改，确保工程质量。
5. 应急预案（1）制定高支模作业事故应急预案，明确事故报告、救援、善后处理等流程。
（2）定期组织应急演练，提高应对突发事件的能力。
四、实施与监督1. 专项领导小组负责组织实施本方案，并对实施情况进行监督。
2. 施工单位应严格按照本方案要求，落实各项措施。
3. 施工单位应定期向专项领导小组报告高支模作业进展情况，并及时解决存在的问题。
五、总结与改进1. 专项领导小组对高支模作业进行总结，分析存在的问题，提出改进措施。
2. 对本方案进行修订，不断完善高支模作业管理制度。
通过以上措施，确保高支模作业安全、优质、高效地完成，为我国建筑施工行业的发展贡献力量。
建筑工程施工高支模专项施工方案
建筑工程施工高支模专项施工方案一、项目概述本项目高层建筑工程，采用高支模施工技术。
整体工程量较大，包括结构施工、模板支撑、钢筋安装、混凝土浇筑等。
本专项施工方案旨在提供高支模施工方案，确保工程施工安全、质量和进度。
本方案按照工程特点和施工要求进行设计，力求科学、合理和高效。
二、施工组织及管理1.施工组织（1）成立施工专班，负责整个工程的施工组织、生产和管理工作。
（2）施工总监负责工程施工全过程的管理和指导，确保施工质量和安全。
（3）技术负责人负责施工技术指导和质量控制。
（4）各施工班组按照施工计划合理组织施工，确保施工进度。
（5）材料组织专人进行材料采购和配送，确保施工所需材料供应充足。
2.施工管理（1）制定详细的施工计划，合理安排施工序列和资源配置。
（2）加强安全教育和培训工作，确保施工人员掌握相关安全操作规程。
（3）建立施工现场安全管理制度，严禁违章操作和安全事故发生。
（4）施工现场实行严格的质量控制，进行日常检查和检验，及时发现和处理质量问题。
（5）加强施工现场材料管理和质量追溯，确保施工材料的质量和使用合规。
三、工程准备工作1.总图纸审查和分析，熟悉工程设计要求和施工方案要点。
2.准确定位和布置施工场地，按照施工计划进行场地准备和平整。
3.购买或租赁高支模具、脚手架和其他施工设备，保证施工所需设备的完整和正常运行。
4.配置施工人员，分班组织、培训和熟悉工程施工要求和操作规程。
5.对施工材料进行采购和检查，确保施工材料符合产品标准和质量要求。
四、施工流程及要点1.基坑开挖和基础施工（1）根据基坑尺寸和设计要求，合理安排土方开挖和土方运输，保证基坑的平整和稳定。
（2）基础施工包括基础模板制作和安装、钢筋制作和安装、混凝土浇筑等，必须按照设计图纸和相关规范要求进行，保证施工质量。
2.结构施工（1）高支模模板搭设，根据设计要求和施工平面图进行模板支撑的搭设。
（2）钢筋安装，按照设计图纸和相关规范要求进行钢筋筏板制作和钢筋支撑。
高支模专项施工方案.doc01
高支模专项施工方案・doc01编制依据为了保证本工程高大支模施工安全，根据建设部关于《危险性较大工程安全专项施工方案编制及专家论证审查办法》的要求，按相关规定特编制本专项施工方案。
方案编制主要依据如下：1、 施工合2、 施工图3、 混凝土结4、 建筑工程施工质量验收统一标准》( GBJ300-2016)5、建筑机械使用安全技术规程》 (JGJ33-2015)6、 建筑现场临时用电安全技术规范》( JGJ46-2016)7、 建筑施工扣件式钢管脚手架安全技术规范》( JGJ130—2011) 8、 建筑施工模板安全技术规范》( JGJ162-2013)、高支模工程概况 模板支撑高度超过 8m,或跨度超过 18m,或集中线荷载超过 20KN/m,高大模板支撑专工方案须经专家论三、高支模设计方1、模板及支撑架的材料选本工程模板支撑系统采用φ 48*3.5 钢管及扣件、 15 厚胶合板、 60× 80 支承木方、梁板竖向支撑顶部可调支托、立杆基础垫板2、模板支撑系统的设计方1)楼层施工时，高支模部位支撑体系同步一起搭设，但在具备拆除条件前不得随意拆除，并与已浇筑结构可靠连接顶紧。
2)支撑立杆基础应具有足够的承载力。
3)梁、板支撑立杆布置基本方案：梁侧模板主楞采用直径 48*3.5 钢管，次楞采用 60×80木方，面板采用 15 厚木胶合板； 梁底纵向支撑采用 60× 80木方，小横杆采用 48*3.5 钢管； 梁两侧立杆距梁侧面距离均400、；250mm, 梁下均增加一根立杆支撑，两侧立杆及梁下立杆纵向间距分别为 现浇板模板支撑采用钢管扣件支撑系统 60×80 木方支承 15厚木胶合板， 48*3.5 钢承木方；板下支撑立杆纵横间距。
梁、板竖向支撑10m（5）水平拉杆布置钢管支撑架水平拉杆步距为不超过 1.5m ，在每一步距处纵横向应各设一道水平拉杆。
在 立柱底距地面 200mm 高处，沿纵横水平方向应按纵下横上的程序设扫地杆。
高支模专项施工方案
高大模板专项施工方案第一章编制依据1、本工程的施工组织设计；2、本工程的施工图纸；3、施工中执行的规范、标准；1）、《建筑施工安全检查标准》JGJ59-2011；2)、《建筑施工临时支撑技术规范》JGJ300-2013;3)、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-2011;4）、《建筑结构荷载规范》GB50009-2001；5）、《建筑施工模板安全技术规范》，JGJ162-2008；6）、《建筑施工高处作业安全技术规范》；7）、《混凝土结构工程施工质量验收规范》GB50204-2002；8）、《木结构设计规范》GB50005-2003；9）、《建筑地基基础设计规范》GB50007-2002；10）、《建筑施工手册第三版》，中国建筑工业出版社，2003.3出版；11）、《建筑计算施工手册》，中国建筑工业出版社，2001出版；12）、《关于实施<危险性较大的分部分项工程安全管理规定>有关问题的通知》(建办质[2018]31号）；13）、《危险性较大的分部分项工程安全管理规定》住建部令第37号；14）、品茗安全计算软件。
第二章施工准备主要施工机械设备细目表为确保工程施工质量与安全，高支模支撑体系采用扣件式钢管搭设。
（１）、梁结构对拉螺杆尺寸；（2）、大梁钢管立杆间距尺寸（3）、支撑体系搭设参数搭设的总体原则是：水平杆步距为1.6米，支架搭设实际尺寸不足1.6米的模数时可进行调节，木方宽度方向贴紧支承面，间距不大于设计的间距，板底木方必须顶紧梁侧木方，顶托的伸出长度不大于250mm的总体原则进行搭设。
(4)、支模架构造措施要求对大梁必须搭设钢筋的操作平台来安装钢筋，操作平台必须牢固和稳定，用于工人安装钢筋，不作为堆放钢筋和其它材料用，操作平台是将梁两边板的支撑立杆一个间距进行封闭围挡形成，在梁底标高位置满铺一层木方，在木方上固定一层模板，周围用钢管进行防护并满挂安全网形成大梁钢筋绑扎的操作平台。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
深圳市建宏达建设实业有限公司二○○七年四月五日一.工程概况本工程位于深圳市福田区石厦学校内，西面毗邻新洲路，占地面积1086.23m2，总建筑面积：2172.46m2，建筑层数：地上2层，建筑总高度：21.48+1.5=22.98m，建筑层高：夹层2.18m；一层9.00m；二层10.3m。
结构形式为框架结构，耐火等级二级，抗震设防类别为丙级，抗震等级为二级，抗风压W0=0.75KN/㎡，建筑安全等级为二级，设计使用年限50年，建筑性质属体育运动练习馆。
该工程夹层为学校停车场，一层为篮球场，二层为羽毛球场。
根据广东省的规定，高度超过5.0米的模板均属于高支模。
二.材料准备2.1本工程墙柱模板材料选用聚酯面18厚915×1830mm黑胶板，板模采用18厚915×1830mm黑胶板。
2.2围檩、楞木采用截面尺寸为50×100mm和80×100mm的东北木枋，要求必须加工刨直后方可使用。
2.3钉子长度宜为板厚的2—2.5倍。
2.4钢管采用Ф48*3.5钢管，架子采用满堂脚手架。
已经弯曲和严重锈蚀的钢管不得使用。
三.模板及其支架必须符合下列规定：3.1保证工程结构和构件各部分的形状、几何尺寸、相互位置的正确性，误差在国家规范规定的允许范围内。
3.2具有足够的强度、刚度和稳定性，保证在砼浇筑过程中不位移、不变形。
模板应接缝严密，不得漏浆。
3.3构造简单、拆装方便，在安装过程中必须设置临时固定装置，防止倾覆。
便于钢筋的绑扎、安装和砼的浇筑、养护等。
3.4模板表面必须刷脱模剂，多次周转使用的模板必须清除杂物。
四.模板工程施工方法及要求4.1二层、三层顶板（层高9.0m、10.5m）施工二层顶板支模属于高支模，顶板垂直支撑采用满堂架模板支撑，支撑采用Ф48*3.5扣件钢管脚手架。
立杆之间必须按步距满设双向（纵横向）水平杆和立杆底部设纵横向扫地杆（地面250mm），确保两方向足够的设计刚度。
连墙件（采用刚性连墙件）必须与四周框架柱及连系(粱)杆按二步三跨可靠连接。
支架四周（纵横向）外立面满设剪刀撑（留出检查通道口）并符合规范6.6.2要求。
柱距间（柱纵向距）板底立柱沿板横向三跨均设横向剪刀撑并符合规范6.6.2要求。
4.1.1为了保证地面在施工过程中不被破坏和保证承载面积，所有的钢管底部全部用短木方做垫板，长度不小于150mm。
任何承重构件不准直接落在地面上。
4.1.2在搭设过程中，所有扣件必须拧紧，达到承载要求。
4.1.3 【夹层支撑立柱下地基采用C20混凝土，立杆支撑拆除必须待一层梁预应力钢筋张拉灌浆结束后方可拆除】4.1.4所有立杆必须升到模板或木方底面顶紧，不得悬空设置。
4.1.5立杆对接只能用对接扣件垂直对接，不得用十字扣件错接接长。
4.1.6落在不同高度的相临竖向钢管要用水平杆将较高位置钢管的底部和较低钢管水平连紧，以保证受力均匀。
高支模详见下图：满堂架搭设示意图4.2.方柱模板4.2.1柱模板安装前先抄平放线,弹出截面尺寸及轴线位置,并检查施工缝有无凿毛及钢筋有无偏位等情况。
4.2.2方柱模板用四块胶合板拼合而成，模板外沿柱高用立放木方钉牢，间距300mm。
4.2.3模板立楞外用Φ48X3.5mm钢管作施工时的临时固定。
4.2.4柱边长为1200mm，宽800mm需要各设一道Φ12对拉镙杆，镙杆居中设置。
竖向间距：第一道和最上边一道距外端200mm，自下而上200，400，400，以上间距500设置。
50×100木枋截面尺寸:1200X8004.2.5模板外侧在对拉镙杆上设钢筋支撑,以保持柱净宽。
四周各布置一道钢支撑，竖向间距2000mm，钢支撑和楼（地）面夹角应在45。
～60。
间。
4.4.顶板梁模板4.4.1 由于梁面与下层楼板之间高度为9.0米及10.3米，该模板均属于高支模，主梁梁底横木方间距250mm、处梁400(其他梁)；，梁底纵木方主梁间距450mm、处梁为900；垂直支撑选用φ48×3.5碗扣式多功能脚手架，立杆间距沿纵向1200mm、横向450mm。
搭设时必须设水平拉杆（梁板均为1200mm）、剪刀撑（间距3000mm及扫地杆（距地面250mm），并留出检查通道。
4.4.2梁模板由梁底板加两侧板组成，均采用胶合板。
在柱子上弹出轴线、梁位置线和水平线，钉柱头模板。
4.4.3梁侧模板外水平木方平放，梁高（不包括板厚）小于600mm时放一道；加一道对拉镙栓；大于600mm小于800mm时放二道，加二道Φ14对拉镙栓；主框梁梁高1000～1500mm，放三道水平木方，加三道Φ14对拉镙栓。
对拉镙栓水平间距500mm。
4.4.4梁模与柱模接口处及梁模与板模、主次梁交接处要夹海棉条。
所有梁、板、柱支架应连成一整体，使整体情牢固稳定。
梁高支模见下图。
梁支模示意图五.模板安装的质量要求5.1.模板材料必须具有足够的强度、刚度和稳定性。
5.2.模板必须接缝严密，接缝宽度不应大于1.5mm。
5.3.模板在安装前应清理干净,和砼的接触面必须刷隔离剂。
5.4.模板安装后应仔细检查各部位是否牢固,在浇筑砼的过程中要经常检查发现有变形、松动的现象要及时进行修整加固。
5.5.模板支设期间严防将木屑、杂物等掉入模板内，保证模板内干净。
5.6.模板安装的允许偏差不应大于下表数据：5.7.固定在模板上的预埋件和预留孔洞均不得遗漏,安装必须牢固,位置要准确,其允许偏差应大于下表数据：六.模板的拆除6.1预应力梁的支撑须在本层和上层预应力梁张拉灌浆完成后方可拆除。
拆模的顺序:后支的先拆,先支的后拆;先拆除非承重部位,后拆除承重部位。
6.2拆除跨度较大的梁下支柱时,应先从跨中开始,分别拆向两端。
6.3拆模时不要用力过猛过急,严禁敲打,拆下来的木料要及时运走,清理。
6.4拆模时间:墙和柱模板一般在砼浇筑后24小时可以拆除，但应注意保护砼表面及墙柱楞角。
模板应在其砼强度达到下表要求的值后方可拆除:七.安全要求7.1进入施工现场人员必须戴好安全帽,高空作业人员必须配戴安全带,并应系牢。
7.2经医生检查认为不适宜高空作业的人员,不得进行高空作业。
7.3工作前必须检查使用的工具是否牢固,扳手等工具必须用绳链系挂在身上,以免掉落伤人。
工作时要思想集中,防止钉子扎脚和空中滑落。
7.4安装和拆除5m以上的模板,应搭脚手架,并设防护栏杆,防止上下同一垂直面操作。
7.5高空和复杂结构模板的安装与拆除,事先应有切实可行的安全措施。
7.6遇上六级以上大风时,应暂停室外的高空作业,雨后应先清扫施工现场,待场地稍干不滑时再进行工作。
7.7传递工具、抬运模板时应用运输工具或绳子系劳后升降,不得直接乱抛。
高空拆模时应有专人指挥,严禁从高处掷下配件及杂物等,并在下面标出工作区,用绳子和红旗加以围栏,暂停人员过往。
7.8不得在脚手架上堆放大批模板等材料。
7.9支撑、牵杠等不得搭在门窗框和脚手架上,通路中间的斜撑,拉杆应设在1.8米高以上。
7.10支模过程中,如需中途停歇,应将支撑、搭头、柱头板等钉牢。
拆模间歇时,应将已活动的模板、牵杆、支撑等运走或妥善堆放,防止坠落伤人。
7.11模板上有预留洞时,应在安装后将洞口盖好。
砼板上有预留洞时,应在模板拆除后即将洞口盖好。
7.12拆除模板应用长撬棍，人不许站在正在拆除的模板上。
在拆除楼板模板时,要注意防止整块模板忽然掉下伤人。
高支模计算书。
附件：顶板、梁模板及高支模满堂架计算书一、计算说明本工程砼楼板，厚120mm。
模板采用目前常用的18厚进口聚脂七合板，尺寸为915mm×1830mm，木枋采用红松，规格为50mm×100mm。
内楞间距设为250mm，外楞间距板为1100mm、梁为500mm加镙栓，内外楞木枋均竖放。
楼板下支撑为满堂架支撑，采用碗扣式多功能脚手架（Φ48×3.5厚），层高在9.0 m及10.3m,立杆间距板为900mm×1200mm;主梁为450mm×1200mm；试对该模板体系进行验算。
二、计算过程主要参数查《施工手册》得出，如下：木材 fc=10N/mm2（顺纹抗压）fm=13N/mm2（抗弯）fv=1.4Mpa （顺纹抗剪）E=9000N/mm2 （弹性模量）钢管 f=205N/mm2（钢材抗压强度设计值）1、楼板模板计算楼板模板承受标准荷载：混凝土自重力 24kN/m3×0.12m=2.88kN/m2模板自重力 0.5kN/m2钢筋自重力 0.6kN/m2振捣混凝土荷载 2.0kN/m2施工人员及机械设备荷载 2.5kN/m2荷载标准值：Q=〖（2.88+0.6+0.5）×1.2+（2+2.5）×1.4〗×0.9=11.52kN/m2板底板下内楞的间距为250，按四等跨连续梁来计算，取10mm宽板带作为计算单元，则q=11.52kN/m2×10mm=0.1152N/mm。
计算简图见图1：0.1152N/m m图1 楼板模板计算简图（1）、强度验算所用公式：б= M/W≤fmM=Km*qL2W=bh2/6б—计算最大应力；M—计算最大应力；Km—弯距系数；W—截面抵抗矩；fm—木材抗弯强度设计值；b*h—模板横截面的宽度与厚度；L—内楞间距，取250mm；一般按4跨连续梁计算，按最不利荷载布置，查表得：K m=-0.121б=-0.121×0.1152×2502×6/(10×122)=3.63N/mm2≤13N/mm2符合要求（2）、剪应力验算所用公式：τ=3V/2bh≤fv V=K v qLτ—剪应力V—计算最大剪力b—b*h—模板横截面的宽度与厚度Kv—剪力系数查表得：K v=-0.607τ=（3×0.607×0.1152×250）/（2×10×12）=0.219N/mm2≤fv =1.4N/mm2 符合要求（3）、挠度验算:所用公式： w=K w qL4/100EI≤L/250w—计算挠度Kw—挠度系数查表得：K w=0.967w=（0.967×0.1152×2504×12）/（100×9000×10×123）=0.336mm≤L/250=1mm符合要求2、板底内楞验算外楞间距为900mm，可按四跨连续梁计算，则 q=11.52×10-3×250=2.88N/mm;计算简图见图2：2.88N/mm图2 模板内楞计算简图（1）、强度验算所用公式：б= M/W≤fmM=K m×qL2W=bh2/6查表得：K m=0.107①立杆间距900mm时б=0.107×4.608×9002×6 /（50×1002）=4.791N/mm2≤13N/mm2符合要求（2）、剪应力验算所用公式：τ=3V/2bh≤fvV=K v qL查表得：K v=-0.607①立杆间距1200mm时τ=3×0.607×2.88×1200 /（2×50×100）=0.63N/mm2≤fv =1.4N/mm2 符合要求（3）、挠度验算所用公式： w=K w qL4/100EI≤L/250查表得：K w=0.632①立杆间距1200mm时w=（0.632×2.88×12004×12）/（100×9000×50×1003）=2.52mm≤L/250=3.2mm符合要求3、板底外楞验算沿外楞钢管支撑间距均为1200mm，则q1=11.52×10-3×1200=13.82N/mm计算简图见图3：（1）、强度验算所用公式：б= M/W≤fmM=K m*qL2W=bh2/6查表得：K m=0.107①立杆间距1000×1000mm时б=0.107×12.67×10002×6/100×1002=8.13N/mm2≤13N/mm2符合要求9.12N/mm图3 模板外楞计算简图（2）、剪应力验算所用公式：τ=3V/2bh≤fvV=K v qL查表得：K v=-0.607立杆间距1200×1200mm时τ=3×0.607×9.22×1200/(2×50×1000)=0.2N/mm2≤fv =1.4N/mm2 符合要求（3）、挠度验算所用公式： w=K w qL4/100EI≤L/250查表得：K w=0.632立杆间距1200×1200mm时w=0.632×9.12×12004×12/(100×9000×50×1003)=3.19mm≤L/250=3.2mm符合要求4、模板支撑架验算(梁)（1）、支撑承受荷载类型新浇混凝土自重： 24×1.6＝38.4kN/m2模板自重： 0.5KN/m2支架自重（10.3m层高处）： 2.84kN/m2钢筋自重： 0.8kN/m2施工人员及施工设备荷载： 1kN/m2振捣混凝土时产生的荷载： 2kN/m2（2）、所用公式：不组合风载。
